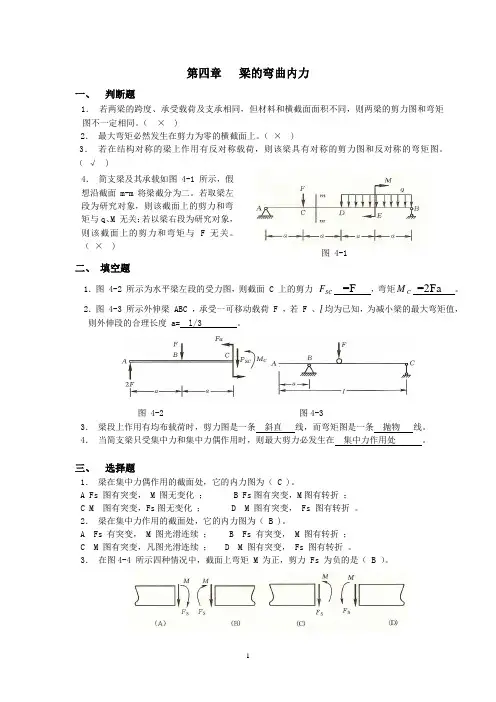

第四章 梁的弯曲内力一、 判断题1． 若两梁的跨度、承受载荷及支承相同，但材料和横截面面积不同，则两梁的剪力图和弯矩图不一定相同。
（ × )2． 最大弯矩必然发生在剪力为零的横截面上。
（ × )3． 若在结构对称的梁上作用有反对称载荷，则该梁具有对称的剪力图和反对称的弯矩图。
图 4-1 二、 填空题1．图 4-2 所示为水平梁左段的受力图，则截面 C 上的剪力 SC F =F ，弯矩C M =2Fa 。
2．图 4-3 所示外伸梁 ABC ，承受一可移动载荷 F ，若 F 、l 均为已知，为减小梁的最大弯矩值，则外伸段的合理长度 a= l/3 。
图 4-2 图4-33． 梁段上作用有均布载荷时，剪力图是一条 斜直 线，而弯矩图是一条 抛物 线。
4． 当简支梁只受集中力和集中力偶作用时，则最大剪力必发生在 集中力作用处 。
三、 选择题1． 梁在集中力偶作用的截面处，它的内力图为（ C )。
A Fs 图有突变， M 图无变化 ；B Fs 图有突变，M 图有转折 ；C M 图有突变，Fs 图无变化 ；D M 图有突变， Fs 图有转折 。
2． 梁在集中力作用的截面处，它的内力图为（ B )。
A Fs 有突变， M 图光滑连续 ；B Fs 有突变， M 图有转折 ；C M 图有突变，凡图光滑连续 ；D M 图有突变， Fs 图有转折 。
3． 在图4-4 所示四种情况中，截面上弯矩 M 为正，剪力 Fs 为负的是（ B ）。
图 4-44．梁在某一段内作用有向下的分布力时，则在该段内， M 图是一条（ A ）。
A 上凸曲线； B下凸曲线；C 带有拐点的曲线；D 斜直线。
5．多跨静定梁的两种受载情况分别如图4-5 ( a ）、（ b ）所示，以下结论中（ A ）是正确的。
力F 靠近铰链。
图4-5A 两者的 Fs 图和 M 图完全相同；B 两者的 Fs 相同对图不同；C 两者的 Fs 图不同， M 图相同；D 两者的Fs图和 M 图均不相同。
