CAD 绘图必须掌握的30个技巧

CAD‎快捷命令（一）字母类1、对象特性ADC, *ADCENT E R（设计中心“Ctrl＋2”）CH, MO *PROPER T IES(修改特性“Ctrl＋1”) MA, *MATCHP R OP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETY P E（线形）LTS, *LTSCAL E（线形比例）LW, *LWEIGH T（线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDI T（编辑属性）BO, *BOUNDA R Y（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTION S（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTI N GS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIE W（打印预览）TO, *TOOLBA R（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGO N（正多边形）REC, *RECTAN G LE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPS E（椭圆）REG, *REGION（面域MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLOD E（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETC H（拉伸）LEN, *LENGTH E N（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFE R(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLIN E AR（直线标注）DAL, *DIMALI G NED（对齐标注）DRA, *DIMRAD I US（半径标注）DDI, *DIMDIA M ETER（直径标注）DAN, *DIMANG U LAR（角度标注）DCE, *DIMCEN T ER（中心标注）DOR, *DIMORD I NATE（点标注）TOL, *TOLERA N CE（标注形位公差）LE, *QLEADE R（快速引出标注）DBA, *DIMBAS E LINE（基线标注）DCO, *DIMCON T INUE（连续标注）D, *DIMSTY L E（标注样式）DED, *DIMEDI T（编辑标注）DOV, *DIMOVE R RIDE(替换标注系统变量) （二） CTRL快捷键【CTRL】＋1 *PROPER T IES(修改特性) 【CTRL】＋2 *ADCENT E R（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLI P（剪切）【CTRL】＋C *COPYCL I P（复制）【CTRL】＋V *PASTEC L IP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三） 功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）CAD制图规范一）、基本要求1．所有设计室出图纸都要配备图纸封皮、图纸说明、图纸目录。

精通CAD的10个技巧：从入门到高级CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具之一。

它可以帮助工程师和设计师以更高效和精确的方式创建图纸和模型。

无论您是初学者还是有一定经验的CAD用户，下面是10个精通CAD的技巧，帮助您从入门到高级的使用。

1. 控制视图：熟悉CAD软件中的视图控制功能是非常重要的。

学会使用缩放、平移和旋转等操作来调整和查看图纸或模型，可以提高您的工作效率。

快捷键和鼠标操作是掌握这些技巧的关键。

2. 利用层：将图形元素组织到不同的层中可以更好地管理和控制绘图。

合理设置和使用层，可以简化图纸的修改和管理过程。

确保为每个图层分配适当的颜色和线型，以便更清晰地看到图形。

3. 使用块：块是重复使用的图形元素，如标准符号、常见图标等。

将这些元素定义为块，并在需要时插入，可以大幅简化绘图过程。

了解块编辑和属性定义等相关工具，将帮助您更高效地使用块。

4. 学会使用快捷键：熟悉并使用CAD软件中的快捷键将极大地提升您的绘图速度。

通过学习和记忆常用操作的快捷键，您不再需要频繁切换到菜单栏或工具栏，大大提高了工作流程的连续性。

5. 制图标准：CAD软件使用的是标准的图形符号和尺寸约定。

了解并应用所使用的制图标准，如ISO标准或ASME标准，可以确保您的绘图和设计在全球范围内都能被正确理解和使用。

6. 设备和模板：配置好适用于您所从事领域的设备和模板是一项重要任务。

根据需要设置图纸的比例、尺寸和单位，以及自定义缺省图层和图形样式等。

将您经常使用的设置保存为模板，将极大地减少创建新图纸时的时间和工作量。

7. 使用 CAD 工具组：CAD软件通常提供许多强大的设计工具和功能。

学会使用绘制线段、多边形、圆弧等基本工具，以及构建复杂曲线和曲面的高级工具，这将增强您的设计能力。

8. 尺寸和注释：尺寸和注释是绘图中必不可少的部分。

确保准确、规范和清晰地标注尺寸和注释，以便其他人能理解您的设计意图。

cad使用技巧大全CAD使用技巧大全CAD（计算机辅助设计）是一种广泛应用于设计领域的工具，它可以使设计师更高效地进行绘图和设计工作。

下面将介绍一些常用的CAD使用技巧，帮助您提高绘图效率。

1. 视图缩放：使用鼠标滚轮可以缩放视图大小，通过滚动滚轮向前可以放大视图，向后滚动可以缩小视图。

2. 快捷键：掌握一些常用的CAD快捷键可以大大提高工作效率。

例如，按下空格键可以切换命令，按ESC键可以取消当前命令。

3. 约束工具：使用约束工具可以帮助您更加准确地绘制图形。

例如，使用水平和垂直约束可以使线条保持水平或垂直。

4. 复制和移动：使用复制和移动命令可以快速复制或移动对象。

选择对象后，按下Ctrl键并拖动鼠标即可复制对象。

按下Ctrl键和右键拖动鼠标可以移动对象。

5. 图层管理：合理使用图层可以使绘图更加清晰明了。

可以根据需要创建不同的图层，并将不同的对象放置在不同的图层上。

6. 图形修剪：使用修剪命令可以去除多余的图形，将图形修剪到需要的长度或形状。

选择修剪命令后，按住鼠标左键拖动可以选中需要修剪的图形。

7. 圆角和倒角：使用圆角和倒角命令可以给图形添加圆角或倒角，使其更加圆滑。

选择圆角或倒角命令后，选择需要添加圆角或倒角的边，然后输入圆角或倒角的半径。

8. 模板利用：使用CAD模板可以使绘图过程更加标准化。

可以根据需要创建模板，包含常用的图层、字体和单位设置等信息。

9. 命令行输入：不仅可以通过鼠标操作，还可以通过命令行输入来执行CAD命令。

在命令行输入命令的名称或简称后，按下回车键即可执行命令。

10. 打印布局：使用打印布局可以将绘制的图形按照需要的比例进行打印。

可以在布局中设置打印尺寸和布局方式，并选择需要打印的图层。

11. 快速修改：使用修改命令可以对已绘制的图形进行修改。

例如，使用修改命令可以移动、旋转或缩放图形。

12. 图形导入和导出：CAD支持导入和导出多种图形格式，如DXF和DWG等。

cad超强技巧心得总结板块1、使用CAD提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

2．绘图始终使用1：1比例。

为改变施工图样的大小，可在打印时于图纸空间内设置不同的打印比例。

3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。

4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

5．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。

6．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

7．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击\使用模板\来打开它，并开始绘图。

二、选用合适的命令用户能够驾驭AutoCAD，是通过向它发出一系列的命令实现的。

AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。

在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘制施工图效率。

下面仅列举了几个较典型的案例。

1．生成直线或线段（1）在AutoCAD中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。

（2）为保证物体三视图之间\长对正、宽相等、高平齐\的对应关系，应选用XLINE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。

（3）欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。

用PLINE生成的线段可用PEDIT命令进行编辑。

（4）当一次生成多条彼此平行的线段，且各条线段可能使用不同的颜色和线型时，可选择MLINE命令。

提高CAD设计效率的十个实用小技巧CAD（计算机辅助设计）软件在工程、建筑、制造等领域中被广泛使用。

无论是专业的设计师还是对CAD软件有需求的使用者，提高设计效率是非常关键的。

本文将介绍十个实用的小技巧，帮助大家提高CAD设计的效率。

1. 利用快捷键和自定义命令：熟练掌握CAD软件的快捷键和自定义命令，能够大幅提高操作速度。

将常用的命令创建为快捷键或者自定义命令，可以在不同设计环境中快速调用。

2. 使用图层和图块：将不同的设计元素分配到不同的图层中，可以使设计更为清晰，同时也方便编辑和管理。

使用图块进行重复元素的复制和插入，可以提高效率和一致性。

3. 充分利用偏爱的工具栏：将经常使用的命令和工具放置在自己偏爱的工具栏上，可以快速访问并减少操作中的搜索时间。

4. 应用命令别名：CAD软件常用的命令非常多，通过设置命令别名，可以将长的命令简化为短的别名，提高操作速度。

5. 使用快速选择：快速选择工具可以根据一些特定的条件来选择对象，比如颜色、图层、线型等。

这个工具非常有用，可以快速选择需要编辑的对象。

6. 利用模板：使用预先创建的模板，可以将常见的图纸布局、图层设置和对象样式等保存下来，使得每次新建项目时可以更加高效地开始。

7. 约束和参数：CAD软件提供了约束和参数的功能，可以将对象之间的关系定义为参数，从而快速调整设计。

使用这些功能可以提高准确性和效率。

8. 制作和使用快捷命令：对于常用的命令和组合操作，可以将其记录为快捷命令，从而在需要时快速调用。

9. 使用封闭几何体命令：封闭几何体命令可以快速创建一些基本形状的对象，如圆、矩形、多边形等。

这些命令可以大大加快设计过程。

10. 学习CAD软件的高级功能：CAD软件拥有许多高级功能和工具，比如渲染、动画、仿真等。

学习并应用这些高级功能，可以为设计师提供更多的工具和灵感。

以上是提高CAD设计效率的十个实用小技巧。

希望通过学习和应用这些技巧，大家可以在CAD设计中更加高效地工作。

47个cad技巧口诀CAD技巧是每个CAD设计师必须掌握的技能，它可以帮助设计师更快、更准确地完成设计任务。

下面是47个CAD技巧口诀，让我们一起来了解一下。

1. 快捷键是提高效率的关键，要熟练掌握。

2. 使用图层管理器可以更好地管理图层。

3. 使用命令行可以更快地输入命令。

4. 使用快速选择命令可以快速选择对象。

5. 使用过滤器可以更好地选择对象。

6. 使用阵列命令可以快速复制对象。

7. 使用偏移命令可以快速创建平行线。

8. 使用镜像命令可以快速创建对称图形。

9. 使用旋转命令可以快速旋转对象。

10. 使用缩放命令可以快速缩放对象。

11. 使用拉伸命令可以快速拉伸对象。

12. 使用修剪命令可以快速修剪对象。

13. 使用延伸命令可以快速延伸对象。

14. 使用分割命令可以快速分割对象。

15. 使用圆角命令可以快速创建圆角。

16. 使用倒角命令可以快速创建倒角。

17. 使用填充命令可以快速填充区域。

18. 使用渐变命令可以快速创建渐变效果。

19. 使用阴影命令可以快速创建阴影效果。

20. 使用文字命令可以快速添加文字。

21. 使用多行文字命令可以快速添加多行文字。

22. 使用表格命令可以快速创建表格。

23. 使用图像命令可以快速插入图像。

24. 使用块命令可以快速创建块。

25. 使用属性命令可以快速添加属性。

26. 使用动态块可以快速创建可变尺寸的块。

27. 使用图案命令可以快速创建图案填充。

28. 使用视口命令可以快速创建视口。

29. 使用布局命令可以快速创建布局。

30. 使用打印命令可以快速打印图纸。

31. 使用导出命令可以快速导出图纸。

32. 使用导入命令可以快速导入图纸。

33. 使用属性提取命令可以快速提取属性信息。

34. 使用数据连接命令可以快速连接数据库。

35. 使用外部参照命令可以快速引用外部图纸。

36. 使用快速测量命令可以快速测量对象。

37. 使用快速计算命令可以快速计算对象。

38. 使用快速标注命令可以快速添加标注。

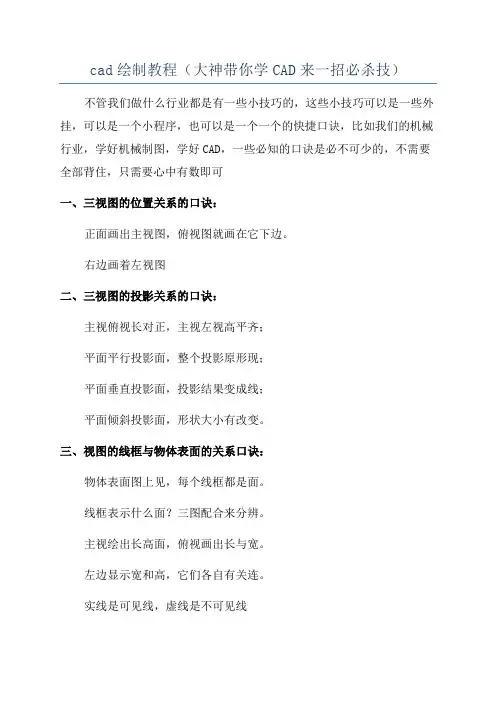

cad绘制教程（大神带你学CAD来一招必杀技）
不管我们做什么行业都是有一些小技巧的，这些小技巧可以是一些外挂，可以是一个小程序，也可以是一个一个的快捷口诀，比如我们的机械行业，学好机械制图，学好CAD，一些必知的口诀是必不可少的，不需要全部背住，只需要心中有数即可
一、三视图的位置关系的口诀：
正面画出主视图，俯视图就画在它下边。

右边画着左视图
二、三视图的投影关系的口诀：
主视俯视长对正，主视左视高平齐；
平面平行投影面，整个投影原形现；
平面垂直投影面，投影结果变成线；
平面倾斜投影面，形状大小有改变。

三、视图的线框与物体表面的关系口诀：
物体表面图上见，每个线框都是面。

线框表示什么面？三图配合来分辨。

主视绘出长高面，俯视画出长与宽。

左边显示宽和高，它们各自有关连。

实线是可见线，虚线是不可见线
四、线与投影的关系口诀：
直线平行投影面
直线倾斜投影面
倾斜角度越大线越短
直线垂直投影面一条直线变成点。

五、剖面图面与物体的关系口诀：
圆柱立着切一刀，剖口变成矩形面；
越近中心面越大，斜剖上下有变化。

剖切平面注意选，通过轴线对称面；
若要切口原形现，切面平行投影面。

剖开物体画后部，切口画上剖面线；
剖视一般要标注，逢中剖切不标注。

六、标注尺寸的要领：
图中尺寸很重要
分析结构明制造
尺寸安排要醒目
友友觉得这个也许不需要知道，但是如果你连基本的都不知道，以后怎么画图，怎么看图呢，所以这些还是相当重要的
,。

提高CAD绘图质量的12个技巧CAD软件是工程设计和绘图中常用的工具。

通过CAD软件，设计师可以快速、准确地绘制出各种图纸和平面图。

然而，如何提高CAD 绘图的质量成为了设计师们关注的重要问题。

下面将介绍12个可以帮助你提高CAD绘图质量的技巧。

1. 使用恰当的图层管理：合理地使用图层可以帮助你组织图纸、提高绘图效率和清晰度。

将不同类型的元素（如尺寸、文字、线条）分别放置于不同的图层，并设置不同的颜色和线型，可以使图纸更易读和编辑。

2. 绘制准确的尺寸：尺寸是CAD绘图中必不可少的元素。

在绘图过程中，要确保所绘制的尺寸准确无误，并使用适当的字体和箭头风格，以便于阅读和理解。

3. 使用注释：在图纸中添加注释可以提供更多信息，使得图纸更具可读性。

合理地使用文字、符号和图例来解释绘图中的各个元素和细节。

4. 设置正确的比例：绘图时要根据实际需要设置正确的比例，确保图纸中的对象在实际物体中的比例正确。

这样可以避免因比例错误而导致的设计错误和返工。

5. 校验设计规范：在绘图过程中，要确保所绘制的图纸符合相关的设计规范和标准。

比如在建筑设计中，要符合建筑法规和建筑设计规范。

6. 使用图块库：将常用的图形或元素保存为图块，并建立一个图块库，以便于在不同的图纸中快速插入和使用它们。

这样可以提高绘图的效率和一致性。

7. 定期备份文件：CAD软件有时候会出现崩溃或文件损坏的情况。

为了保护绘图的安全，要定期备份文件，并保存多个版本，以防止数据丢失。

8. 学会使用快捷键：熟练掌握CAD软件的快捷键可以大大提高绘图的效率。

通过使用快捷键可以快速选择命令、绘制线条和编辑图形等。

9. 优化图纸布局：合理地规划和安排图纸的布局可以使得图纸更易读和编辑。

要注意留出足够的空间用于添加尺寸和注释，并合理地放置不同类型的图形。

10. 控制图纸文件大小：大型的CAD文件不仅会占用大量的存储空间，还会导致文件处理速度变慢。

因此，要尽量控制文件大小，定期清理不需要的图层和图形。

CAD技巧大集合1.选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.也可以按住shift键选择多选的图元, 取消选择。

在选择时, 随便输入两个字母, 如mn, 这时你会发现command命令行出现一大串提示, 包括fence、wc、wf等, 很方便的。

2.AutoCAD裁剪技巧如要对部分圆(可以是其他边框)外的直线进行裁剪, 普通办法就是选择裁剪边界后再选择要裁剪的线段即可, 实际上AutoCAD还有较为简捷的办法, 其做法如下:1.按常规执行裁剪命令, 选择裁剪边界（回车确认）；2.在提示选择要裁剪的线段元素时输入“f”（即fence）, 回车确认；3.在提示: First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线, 回车确认即可。

尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时, 则剪去以后一次的部分（这点很重要哦）。

3.选择技巧用户可以用鼠标一个一个地选择目标, 选择的目标逐个地添加到选择集中, 另外, AutoCAD还提供了Window（以键入“w”响应Select object: 或直接在屏幕上自右至左拉一个矩形框响应Select object: 提示）, Crossing（以键入“C”响应Select object: 或直接在屏幕上自左至右拉一个矩形框响应Select object: 提示）, Cpolygon（以键入“CP”响应Select object: ）, Wpolygon（以键入“WP”响应Select object: ）等多种窗口方式选择目标, 其中Window及Crossing用于矩形窗口, 而Wpolygon及Cpolygon用于多边形窗口, 在Window及Wpolygon方式下, 只有当实体的所有部分都被包含在窗口时, 实体才被选中, 而在Crossing及Cpolygon方式下,只要实体的一部分包括在窗口内, 实体就被选择像。

CAD绘图技巧与注意事项CAD（计算机辅助设计）软件是一种广泛应用于工程设计领域的工具，它提供了许多强大的功能和工具，使得绘图和设计过程更加高效和准确。

在这篇文章中，我将分享一些CAD绘图的技巧和注意事项，以帮助初学者更好地使用该软件。

第一项技巧是学习使用快捷键。

CAD软件通常提供了大量的快捷键，可以帮助我们快速完成各种操作。

例如，按下"Ctrl + C"可以复制选中的对象，按下"Ctrl + V"可以粘贴已复制的对象。

熟练掌握这些快捷键可以大大提高绘图的效率。

第二项技巧是了解和使用图层。

图层可以用来分类和管理绘图中的不同元素。

例如，可以将墙体、家具和装饰等元素分别放在不同的图层中，方便修改和控制显示。

通过使用图层，我们可以更清晰地组织绘图，并轻松地将某些元素隐藏或显示出来。

第三项技巧是合理使用命名规范。

在绘图过程中，给对象和图层起一个有意义的名称是十分重要的。

这样做可以帮助我们更好地管理和修改绘图。

例如，对于一个窗户对象，我们可以将其命名为"W_Window"，其中"W"代表窗户。

这样，当我们需要修改窗户的属性或者快速定位它时，就可以轻松找到相应的对象。

除了以上的技巧，还有一些事项需要注意。

首先，确保使用正确的单位。

在CAD软件中，我们可以选择使用不同的单位来绘制图形，如毫米、厘米、英寸等。

在开始绘图之前，要先确认和设置正确的单位，以免在后续操作中出现误差。

其次，保持绘图的准确性。

CAD软件提供了许多工具来帮助我们绘制精确的图形，如吸附点、捕捉点和检查命令等。

在绘制图形时，要尽可能使用这些功能来确保绘图的准确性和一致性。

此外，备份文件也是很重要的一点。

在绘图过程中，我们应定期保存绘图文件，并创建备份。

这样，即使出现了意外情况，如电脑崩溃或软件故障，我们也能够恢复到之前的工作进度，避免时间和努力的损失。

最后，学会寻求帮助。

AutoCAD绘图技巧与快速操作指南AutoCAD是一款广泛应用于建筑、工程和制图行业的CAD软件，具有强大的绘图和设计功能。

为了提高绘图效率和准确性，以下是一些AutoCAD绘图技巧和快速操作指南，帮助您更加高效地使用这个软件。

一、利用快捷键和命令1. 快捷键熟练掌握AutoCAD的快捷键可以大大提高操作效率。

例如，Ctrl+C和Ctrl+V可以分别用于复制和粘贴选中的对象，Ctrl+Z可以撤销最近的操作，Ctrl+A可以选择所有对象，Ctrl+S可以保存绘图。

更多常用的快捷键可以通过AutoCAD的帮助文档进行查询。

2. 命令AutoCAD提供了丰富的命令，通过输入命令名称或者快捷键来快速执行相应的操作。

例如，线条命令可以通过输入“line”来启动，然后按照提示逐步绘制直线。

掌握一些常用的命令，可以大大提高绘图速度和准确性。

二、合理设置绘图参数1. 单位设置在开始绘图之前，建议先设置好绘图的单位。

可以通过输入命令“units”来打开单位设置对话框，根据需要选择合适的单位，如毫米、厘米或英尺。

设置好单位后，绘图时就可以按照实际尺寸进行操作，避免后续出现尺寸不准确的问题。

2. 图层管理图层是AutoCAD中非常重要的概念，可以用于对绘图中的各个元素进行分组管理和控制显示。

合理使用图层可以使绘图更加清晰和易于编辑。

可以通过命令“layer”来管理图层，并设置不同图层的颜色、线型和线宽等属性。

三、利用实体和编辑工具1. 绘制线条直线是绘图中最基本的元素之一。

可以使用线条命令或直接输入坐标点来绘制直线。

如果需要绘制平行线或垂直线，可以使用相应的约束条件或构造线工具。

2. 创建多边形AutoCAD提供了多边形命令用于绘制正多边形或不规则多边形。

可以通过指定中心点和半径、指定边数或指定各个顶点来创建多边形。

多边形功能可以应用于绘制建筑物外立面或机械零件的边界。

3. 编辑对象AutoCAD提供了多种编辑对象的工具，例如移动、复制、旋转和缩放等。

提高CAD绘图效率的技巧和方法CAD软件是工程设计和绘图的必备工具，然而在使用过程中，我们往往会遇到一些效率低下的问题。

下面将为大家介绍一些提高CAD绘图效率的技巧和方法，希望能帮助大家更高效地完成绘图任务。

1. 使用快捷键：熟练掌握CAD软件的快捷键可以大幅提高绘图效率。

可以将常用的命令和操作设置为自定义快捷键，减少鼠标操作的时间。

2. 利用模板文件：在开始绘图之前，可以创建一个包含常用图层、样式和标注的模板文件。

使用模板文件可以避免每次都从头开始设置相关参数，节省了大量时间。

3. 使用块和外部引用：将常用的图形元素制作成块，并保存为外部文件，以便在不同的绘图中重复使用。

通过使用外部引用，可以在不同的图纸中共享和更新块，避免了重复绘制的麻烦。

4. 利用CAD命令：掌握一些CAD软件的高级命令可以提高绘图效率。

比如使用“偏移”命令可以快速创建平行线，使用“阵列”命令可以快速复制和排列对象等。

5. 使用图层和图层过滤器：合理使用图层可以提高绘图的可读性和编辑效率。

通过将不同的元素放置在不同的图层上，可以方便地控制和编辑各个元素。

同时，使用图层过滤器可以快速选择和编辑指定图层上的对象。

6. 学习自动绘图技术：CAD软件中往往内置了一些自动绘图和编辑功能，比如“画多段线”和“填充”命令等。

熟悉和应用这些功能，可以大幅提高绘图效率。

7. 合理设置显示模式：在绘图过程中，适当调整绘图区域的显示模式可以提高绘图效率。

比如将图像切换为黑白模式可以减少图像的加载和显示时间，加快绘图的响应速度。

8. 使用图中图功能：对于大型工程项目，可以使用图中图功能将整个项目的总平面图和局部细节图结合在一起。

这样既可以方便查看和编辑细节部分，又不会影响整体布局。

总之，提高CAD绘图效率的关键在于熟练掌握软件操作，并灵活运用各种技巧和方法。

通过合理的设置和利用CAD软件中提供的功能，可以简化绘图过程，提高效率，并最终提升工作效果。

cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。

2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。

3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。

二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。

2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。

3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。

三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。

2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。

3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。

四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。

2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。

3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。

五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。

2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。

3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。

六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。

2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。

3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。

七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。

47个CAD使用技巧CAD对于设计师是一项非常重要的工具，用的好的话可以大大提升工作效率。

如果做设计连CAD都用不顺溜的话，除了影响工作，还会对自己的情绪造成一定干扰。

今天小编向牛人请教了CAD制图技巧，偷偷的透露给各位。

1、CTrl+N无效时之解决办法众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。

操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效。

2、Ctrl键无效之解决办法有时我们会碰到这样的问题：比如，CTRL+C（复制） CTRL+V（粘贴） CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下。

操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。

3、填充无效时之解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。

OP---------显示-----------应用实体填充（打上勾）4、加选无效时之解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。

这时可以如下解决()：进入OP（选项）---------选择-----------SHIFT 键添加到选择集（把勾去掉）；用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

命令：PICKADD 值：0/15、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等。

6、鼠标中键不好用怎么办呀？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。

最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验：
1、把大的图形划分成更小的图形以提高精度和提高处理速度。

2、把大的图形分解成多个小图形，可以更好地控制和操作。

3、当绘制连线的时候，尽量平稳一些以提高精度。

4、当绘制线条时，尽量使用虚线或者点线来提高精度。

5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。

6、使用“缩放”命令来改变图形的大小。

7、使用“双击收缩”命令来精确控制线条随点的移动。

8、使用CAD中的“自动三角剪”命令来加快绘图速度。

9、把更大的图形拆分成多个小图，用不同的颜色标记出每个小图，然后与原图形进行比较。

10、在绘制实体图形时，使用正确的边界和拓扑结构，可以更快完成绘图。

11、使用CAD中的“快速图块”命令来提高处理速度。

12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。

二、CAD的10个常见操作：
1、将抽象图形转换成具体图形：使用“绘制”命令来把抽象图形转换成具体图形。

2、成批处理：把一个复杂的图形拆分成小图形，然后一次性处理大量的复杂图形。

3、改变线条的粗细：使用“线宽”命令来改变线条的粗细。

4、把一个对象拆分成多个对象：使用“拆分”命令把一个对象拆分成多个对象。

autocad 使用技巧AutoCAD 是一款广泛应用于设计、建筑和工程领域的计算机辅助设计软件。

以下是一些可以提高使用效率的 AutoCAD 技巧：1. 定义自定义快捷键：根据个人习惯，将常用命令的快捷键进行自定义，可以大大提高工作效率。

打开选项对话框，选择快捷键选项，在“新建快捷方式”下键入命令和对应的快捷键即可。

2. 利用实体捕捉功能：在使用绘图工具时，开启实体捕捉功能可以帮助您更精确地定位和对齐图元。

通过右键点击实体捕捉图标，选择需要的捕捉点，如端点、中点、交点等。

3. 利用构建对象快捷键：在绘制图元时，使用构建对象快捷键可以更快地锁定对象的特定点或线段。

一些常用的构建对象快捷键包括使用 @ 符号创建相对坐标、使用 x 符号创建相对距离等。

4. 使用屏幕捕捉工具：在绘制图元时，通过开启屏幕捕捉工具，可以将鼠标自动捕捉到对象的特定点或线段上，提高准确性。

可以通过 F3 快捷键打开或关闭屏幕捕捉工具。

5. 使用快速选择功能：在处理大型图纸时，使用快速选择功能可以快速选择和操作需要的图元。

通过键入“QSELECT”命令，可以选择特定属性或图元类型，并进行相应的编辑和修改。

6. 使用图层管理功能：在绘制复杂图纸时，使用图层管理功能可以更方便地管理和控制图层的显示和编辑。

通过打开图层管理器，可以创建、删除、修改图层，以及管理各个图层的显示状态和属性。

7. 使用剖面和轴测投影：在绘制三维图形时，使用剖面和轴测投影可以更好地展示和呈现设计效果。

通过打开剖面视图和创建轴测视图的命令，可以详细查看和修改三维物体。

8. 使用画布命令：在绘制复杂图形时，使用画布命令可以将外部文件或图像导入到 AutoCAD 中，作为背景参考。

通过创建画布对象，可以更方便地在现有图纸上进行修改和设计。

9. 使用动态输入：在输入坐标或数值时，使用动态输入功能可以直接在绘图界面上输入数值，帮助准确定位和调整图元。

可以通过键入“DYNMODE”命令，选择合适的动态输入模式。

100个CAD的小技巧，教你如何变成设计院大神展开全文1．打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，把旧图以图块形式插入即可。

2．样板文件的作用？（1）样板图形存储图形的所有设置，还可能包含预定义的图层、标注样式和视图。

样板图形通过文件扩展名【.dwt】区别于其他图形文件。

它们通常保存在template目录中。

（2）如果根据现有的样板文件创建新图形，则新图形中的修改不会影响样板文件。

可以使用随程序提供的一个样板文件，也可以创建自定义样板文件。

3．打开dwg文件时，系统弹出【AutoCAD消息】对话框提示【图形文件无效】，告诉用户文件不能打开怎么办？这种情况下可以先退出打开操作，然后打开【文件】菜单，选【图形实用工具︱修复】命令，或者在命令行直接用键盘输入【recover】，接着在【选择文件】对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。

4．从备份文件中恢复图形首先要使文件显示其扩展名（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，把【隐藏已知文件类型的扩展名】前面的钩去掉）；其次要显示所有文件（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，【隐藏文件和文件夹】选择列表，选【显示隐藏的文件、文件夹和驱动器】）；再次找到备份文件（它的位置可以在AutoCAD【工具】菜单，选项，【文件】选项卡，【临时图形文件位置】查到），将其重命名为【.DWG】格式；最后用打开其他CAD 文件的方法将其打开即可。

5． AutoCAD中的工具栏不见了怎么办？选择【工具】菜单，选项，【配置】选项卡，【重置】按钮；也可用命令MENULOAD，然后点击浏览，选择ACAD.MNC加载即可。

6．如何关闭CAD中的*BAK文件？（1）选择【工具】菜单，选项，选【打开和保存】选项卡，再在对话框中将【每次保存时均创建备份副本】前的对钩去掉。

（2）也可以用命令ISAVEBAK,将ISAVEBAK 的系统变量修改为0，系统变量为 1 时，每次保存都会创建【*BAK】备份文件。

提高CAD绘图精度的10个技巧CAD（Computer-Aided Design）是现代设计师经常使用的绘图工具，它可以帮助我们快速准确地创建和编辑图形。

然而，为了保证绘图的精度和准确性，我们需要掌握一些技巧。

下面是提高CAD绘图精度的10个技巧，希望对大家有所帮助。

1.使用准确的尺寸单位：在开始绘图之前，确保你选择了合适的尺寸单位。

根据具体项目的要求，选择正确的单位（例如英寸、厘米或毫米），这样可以避免尺寸的混淆和错误。

2.利用对象捕捉功能：CAD软件通常都有对象捕捉功能，可以帮助我们在绘制和编辑过程中捕捉到准确的位置点。

通过打开对象捕捉选项，例如端点、中点、交点等，可以确保绘制的图形能够对齐到正确的位置。

3.使用准确的绘图命令：学会使用准确的绘图命令是提高CAD绘图精度的关键。

例如，使用直线命令绘制直线，使用圆弧命令绘制曲线等。

熟悉并正确使用各种绘图命令，能够有效地保证绘制的图形的准确性。

4.使用图层管理：合理使用图层管理功能可以提高绘图的可读性和精度。

通过将不同类型的元素放置在不同的图层上，可以更好地组织和管理绘图文件，并确保每个元素都被正确处理。

5.精确输入数值：当需要输入具体数值时，务必输入准确的数值。

CAD软件通常提供精确输入数值的方式，例如通过键盘输入。

保持输入数值的准确性可以避免出现尺寸偏差和误差。

6.使用约束（Constraint）：CAD软件通常都提供了约束功能，可以帮助我们在绘制和编辑过程中保持图形的准确性。

通过添加约束，例如水平约束、垂直约束等，可以确保绘制的图形符合设计要求。

7.使用辅助线：当需要绘制复杂的图形时，使用辅助线可以提高绘图的准确性。

通过在绘图过程中添加辅助线来辅助定位和绘制，可以确保图形的各个部分相对位置的准确性。

8.检查和修复不规则图形：在绘图完成后，使用软件的检查和修复工具来查找和纠正不规则图形。

比如，修复不闭合的图形、合并重叠的线段等。

这可以大大增强绘图精度。

高级CAD绘图技巧与实例分享在CAD软件中，使用一些高级技巧能够帮助我们更加高效地完成绘图工作。

本文将分享一些实用的CAD绘图技巧，并提供一些实例，帮助大家更好地理解和运用这些技巧。

1. 使用快捷键熟练使用CAD软件的快捷键能够极大提高绘图效率。

比如，通过按下L键可以直接启用直线工具，按下C键可以启用圆弧工具等等。

掌握这些快捷键，能够快速地选择和切换工具，大大加快绘图速度。

2. 多用实体命令在绘制过程中，尽量使用CAD软件中的实体命令，而不要使用复杂的图案填充或切割工具。

实体命令能够更好地处理图形的连续性和一致性，并且在后续编辑时更加方便。

3. 使用图层合理使用图层可以使绘图更加清晰和易于管理。

不同的元素可以放置在不同的图层上，便于后续编辑和调整。

同时，在输出时，也可以方便地对图层进行控制，按需打印或导出。

4. 利用CAD库CAD库是一个存储各种已绘制图形的宝库。

通过使用CAD库，我们可以方便地插入和调整常用的图形元素，无需重复绘制。

此外，我们也可以创建自己的CAD库，将常用的图形元素保存其中，以备日后使用。

5. 使用捕捉和追踪功能CAD软件中的捕捉和追踪功能可以帮助我们更精确地定位和绘制物体。

通过开启捕捉与追踪功能，我们可以轻松地将绘图元素对齐和定位到某个确切的位置，避免出现绘图误差。

6. 控制对象属性CAD软件中的对象属性指的是线条颜色、线宽、图案填充等等。

在绘图过程中，根据需要，我们可以调整不同对象的属性，使绘图更美观和易于理解。

同时，在后续编辑和调整中，也可以方便地修改对象的属性。

下面，我们将通过几个实例来展示上述CAD绘图技巧的具体应用：实例一：制作建筑平面图在CAD软件中，通过使用直线工具、面工具以及图层管理等技巧，我们可以方便地绘制建筑平面图。

通过合理设置图层和捕捉功能，我们可以轻松绘制出建筑的轮廓、墙体和门窗等元素。

实例二：绘制机械零件图对于机械设计师来说，绘制零件图是日常工作的一部分。
