怎样检查凸轮轴轴向间隙、凸轮轴弯曲、凸轮轴轴颈及轴承磨损、凸轮磨损凸轮轴轴向间隙如何检查与调整凸轮轴是汽车活塞发动机里的一个部件。
它的作用是控制气门的开启和闭合动作。
凸轮轴轴向间隙的检查是拆下气门传动组其他零件后，用百分表测头抵在凸轮轴端，前后推拉凸轮轴，百分表指针的摆动量即为凸轮轴轴向间隙。
凸轮轴轴向间隙若超过允许极限，可减小隔圈的厚度或更换止推凸缘。
凸轮轴弯曲如何检查与修理检查汽车凸轮轴弯曲变形可用其两端轴颈外圆或两端的中心孔作基准，测量中间一道轴颈的径向圆跳动量。
凸轮径向圆跳动量一般为0.01~~0.03mm，允许极限一般为0.05~~0,10mm。
若超过极限值，可对凸轮轴进行冷压校正，必要时应更换。
凸轮轴轴颈及轴承磨损如何检查与修理凸轮轴轴颈是保持凸轴整体平稳运转的一个部位。
怎样检查汽车凸轮轴轴颈及轴承磨损情况。
汽车凸轮轴轴颈及轴承的磨损情况可通过测量其配合间隙来检查，凸轮轴轴颈与轴承配合间隙可参照曲轴轴承间隙测量方法进行测量。
凸轮轴轴颈与凸轮轴轴颈的配合一般为0.02~~0.10mm，允许极限一般为0.10~~0.20mm。
有些发动机的凸轮轴轴颈允许修磨，当凸轮轴轴颈与凸轮轴轴承配合间隙超过允许极限时，可磨削凸轮轴轴颈，并选配同级修理尺寸的凸轮轴轴承。
多数发动机凸轮轴轴颈和轴承无修理尺寸，当轴颈与轴承的配合间隙超过其允许极限时，必须更换凸轮轴或凸轮轴轴承，必要时两者一起更换。
对无凸轮轴轴承时，若凸轮轴座孔磨损严重，只能更换汽缸体或汽缸盖。

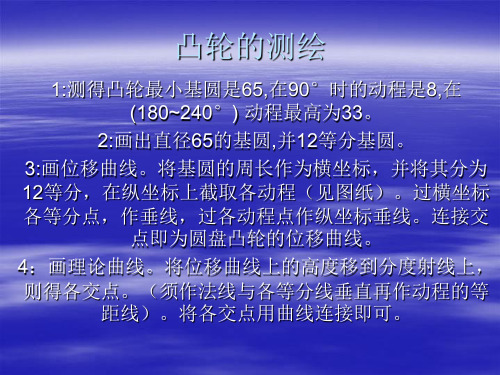

凸轮磨损如何检查凸轮是一个具有曲线轮廓或凹槽的构件．凸轮的作用是把运动传递给紧靠其边缘移动的滚轮或在槽面上自由运动的针杆，或者它从这样的滚轮和针杆中承受力。
凸轮的常见故障有表面磨损、擦伤和麻点剥落等，其中以磨损最为常见。
凸轮磨损会导致汽车发动机的动力不足，会让发动机产生异响，温度升高，油耗变大，积碳多等原因，影响发动机的正常工作和发动机的寿命。
凸轮的磨损是不均匀的，一般凸轮的顶尖附近磨损较严重。
测量凸透镜焦距三种方法的误差比较凸透镜是一种常见的光学元件，它具有较为复杂的成像规律和焦距特性。
测量凸透镜焦距的准确性和精度对光学应用至关重要。
测量凸透镜焦距的方法有很多种，其中常见的包括远点法、近物法和望远法。
本文将比较这三种方法的误差。
第一种方法是远点法，也称为并行光法。
这种测量方法需要将凸透镜放置在一个充分远的平行光源前，通过调整屏幕与凸透镜之间的距离，观察成像屏上的图像，使其达到最小或最亮的状态。
这种方法测量的焦距受到凸透镜本身的缺陷和光源的影响较小，误差较小。
第二种方法是近物法，即使用近物成像测量焦距。
这种方法需要将一个物体放置在凸透镜的焦点附近，观察成像的位置和大小。
通过调整屏幕的位置，使得成像最清晰。
这种方法的优点是简单易行，但凸透镜的缺陷和物体的特性会对测量结果产生较大影响，误差较大。
第三种方法是望远法，也称为焦点移动法。
它需要将一个具有刻度的物体放置在凸透镜的焦点处，通过调整凸透镜与放大物之间的距离，观察在焦点处成像的物体刻度。
当移动观察物体时，物体刻度和成像刻度的比值将保持不变。
这种方法消除了凸透镜缺陷和物体属性的影响，测量结果较为准确，误差较小。
总体而言，三种方法的误差比较如下：1.远点法的误差较小，受到凸透镜本身缺陷和光源影响相对较少，适用于凸透镜良好的情况。
但是，这种方法耗时较长，需要远距离光源，实际应用较局限。
2.近物法的误差较大，在测量过程中容易受到凸透镜的缺陷和物体特性的影响，具有一定的局限性。
但是，操作简单易行，常用于实验室教学和简单实验。
3.望远法的误差相对较小，能够消除凸透镜缺陷和物体属性的影响，测量结果较为准确。
但是，这种方法对于测量设备的要求较高，要求使用高精度的刻度仪器，适用性相对较低。
综上所述，三种方法的误差比较取决于凸透镜的特性、测量设备的要求和实际应用的需求。
在实际操作中，需要根据具体情况选择最适合的方法，并结合多种方法进行比较和校准，以提高测量结果的准确性和精度。

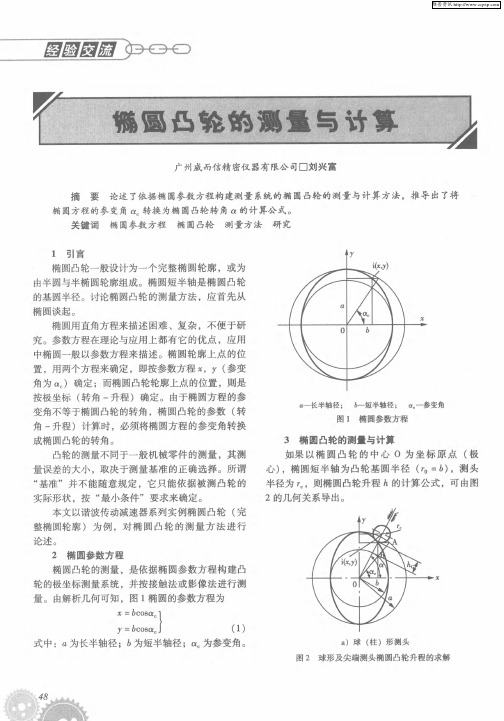

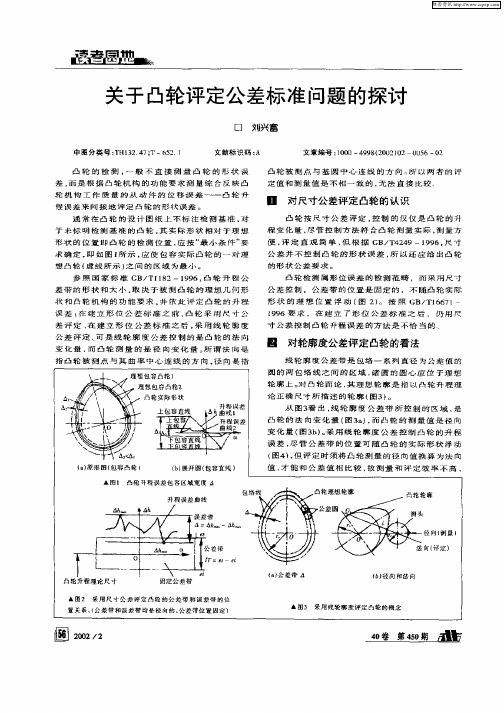

凸轮轮廓曲线精度表示
在机械制造或工程模型中，凸轮轮廓曲线的精度表示通常使用以下几种方法：
1.尺寸公差：可以通过指定凸轮的关键尺寸公差来控制凸轮的
精度。
这包括凸轮的直径、半径、轮缘宽度等尺寸的公差要求。
2.几何公差：凸轮轮廓曲线的几何形状也可以通过公差来表示。
这包括凸轮曲线的凸度、倾斜度、曲率半径等几何特征的控制。
3.表面质量：除了尺寸和几何公差外，凸轮的表面质量也是衡
量其精度的重要指标。
可以通过指定表面光洁度、粗糙度和平面度等参数来表示凸轮表面的质量。
4.轨迹误差：凸轮轮廓曲线的精度还可以通过轨迹误差来表示。
轨迹误差是指实际凸轮轨迹与设计轨迹之间的偏差，可以通过测量实际曲线和理论曲线之间的差异来评估凸轮的精度。
综上所述，凸轮轮廓曲线的精度可以通过尺寸公差、几何公差、表面质量和轨迹误差等多种参数来表示。
具体的精度要求取决于具体应用和制造工艺的要求。
