光纤复合低压电缆知识概述

光纤复合低压电缆什么是光纤复合低压电缆光纤复合低压电缆是一种把光纤和电缆合在一起的电缆，具有双重优势。

光纤复合低压电缆可以传输电信号和光信号，因此在很多应用场合具有广泛的用途。

该电缆结构复杂，是目前一种高端的电缆产品。

光纤复合低压电缆的结构光纤复合低压电缆的结构可以分为光纤、护套和电缆三个部分。

1.光纤部分：由多个光纤组成的光纤束，可以传输信号，成为通讯部分。

2.护套部分：在光纤部分外面套上各种材质的护套，这个部分主要是保护光纤部分不受外力损伤，也可以提高耐火性。

3.电缆部分：光纤复合低压电缆中的电缆部分有多种类型，可根据需要选择。

光纤复合低压电缆的应用由于光纤复合低压电缆具有双重优势，因此在很多方面都有应用。

具体包括以下几个方面：1.通讯行业：光纤复合低压电缆可以传输光信号，成为通讯部分，在通讯方面具有很高的应用价值。

2.防火方面：由于光纤复合低压电缆的护套部分可以提高耐火性，因此在防火方面也得到了广泛的应用。

3.电力行业：光纤复合低压电缆通过电缆部分传送电力，成为低电压电缆，应用范围很广。

4.监控领域：在监控领域，光纤复合低压电缆可以同时传输视频信号和电力信号，成为一个非常有价值的监控设备。

光纤复合低压电缆的优缺点光纤复合低压电缆具有以下优点：1.光纤复合低压电缆可以传输光信号和电信号，具有双重优势。

2.光纤复合低压电缆结构复杂，抗干扰能力强。

3.光纤复合低压电缆在防火和安全方面比传统电缆有很大的优势。

但是光纤复合低压电缆也存在以下缺点：1.光纤复合低压电缆的制造成本较高。

2.光纤复合低压电缆的安装和维护难度相对较大。

光纤复合低压电缆是一种高端的电缆产品，具有双重优势，应用范围非常广泛。

在应用光纤复合低压电缆的时候，需要根据实际需要选择合适的类型和规格。

OPLC光纤复合低压电缆技术及应用□葛树国【摘要】目前，我国电信网、广电网、互联网三网的通信系统电缆网路是各自独立的，新建小区到住户三网线缆的安装、及运营是各自独立的，小区到住户的低压供电系统采用0．4/0．22kV普通电力电缆，为了整合网络资源，实现网络基础设施的“共建共享”，避免多个运营商所属的多种运营管理，节约金属、塑料管道等资源，节省国家建设投资，随着国家电网发展智能电网的实施，利用OPLC光纤复合低压电缆可将小区到住户的低压电力网与电信网、广播电视网、互联网等有机融合成“四网融合”。

【关键词】技术应用；四网融合；网络共建；资源整合【作者简介】葛树国，男，顺德电力设计院有限公司高级工程师一、OPLC光纤复合低压电缆结构OPLC光纤复合低压电缆（见图1），是将光纤复合在低压（0．4kV）电缆中，使电缆在进行电力传输的同时兼具光纤通信的功能。

OPLC光纤复合低压电缆是电力特种光缆的一种，主要适用于0．6/1kV及以下电压等级，是解决低压配网、用户网所需要的先进、可靠通信介质。

具有高可靠性、长寿命、与用电线路通用廊道等优点，作为电力光纤到户的主要传输质，将是未来信息高速公路的基石。

二、OPLC技术应用（一）在住宅小区的电力、通信系统的连接应用（图2）。

对于新建小区将直接使用OPLC。

利用OPLC可以免去其它电信、电视线缆的安装，小区的OPLC电缆连接，从安装区域3.下卧层受到的压力为：p z +pcz=74．2+67．2=141．4kPa4.垫层底面处土层（第②、③层）的地基承载力特征值按下式修正：f az =fak+ηd*γm（d－1．5）式中：faz－修正后的地基承载力特征值（kPa）；fak－地基承载力特征值取105kPa；ηd－深度修正系数，1．0；γm－垫层底面以上土的加权平均厚度，19．2kN/m3；d－下卧层顶面埋深，3．5m。

代入上式，计算结果faz=143．4kPa第②、③层土经深度修正后的承载力特征值为143．4 kPa，大于141．4kPa，故下卧层承载力满足设计要求。

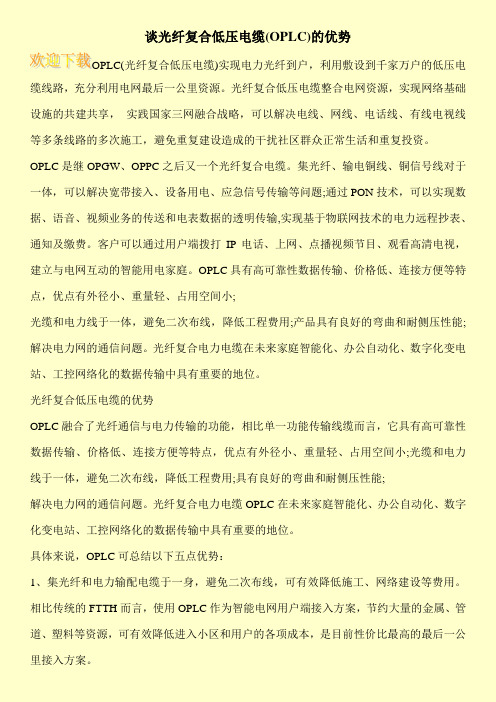

谈光纤复合低压电缆(OPLC)的优势OPLC(光纤复合低压电缆)实现电力光纤到户，利用敷设到千家万户的低压电缆线路，充分利用电网最后一公里资源。

光纤复合低压电缆整合电网资源，实现网络基础设施的共建共享，实践国家三网融合战略，可以解决电线、网线、电话线、有线电视线等多条线路的多次施工，避免重复建设造成的干扰社区群众正常生活和重复投资。

OPLC是继OPGW、OPPC之后又一个光纤复合电缆。

集光纤、输电铜线、铜信号线对于一体，可以解决宽带接入、设备用电、应急信号传输等问题;通过PON技术，可以实现数据、语音、视频业务的传送和电表数据的透明传输,实现基于物联网技术的电力远程抄表、通知及缴费。

客户可以通过用户端拨打IP电话、上网、点播视频节目、观看高清电视，建立与电网互动的智能用电家庭。

OPLC具有高可靠性数据传输、价格低、连接方便等特点，优点有外径小、重量轻、占用空间小;光缆和电力线于一体，避免二次布线，降低工程费用;产品具有良好的弯曲和耐侧压性能;解决电力网的通信问题。

光纤复合电力电缆在未来家庭智能化、办公自动化、数字化变电站、工控网络化的数据传输中具有重要的地位。

光纤复合低压电缆的优势OPLC融合了光纤通信与电力传输的功能，相比单一功能传输线缆而言，它具有高可靠性数据传输、价格低、连接方便等特点，优点有外径小、重量轻、占用空间小;光缆和电力线于一体，避免二次布线，降低工程费用;具有良好的弯曲和耐侧压性能;解决电力网的通信问题。

光纤复合电力电缆OPLC在未来家庭智能化、办公自动化、数字化变电站、工控网络化的数据传输中具有重要的地位。

具体来说，OPLC可总结以下五点优势：1、集光纤和电力输配电缆于一身，避免二次布线，可有效降低施工、网络建设等费用。

相比传统的FTTH而言，使用OPLC作为智能电网用户端接入方案，节约大量的金属、管道、塑料等资源，可有效降低进入小区和用户的各项成本，是目前性价比最高的最后一公里接入方案。

oplc电缆标准
OPLC（光纤复合低压电缆）是一种由绝缘线芯和光传输单元复合而成的具有输送电能和光通信能力的线缆。

以下为一些常见的OPLC电缆标准：
额定电压U0/U：/1kV。

正常运行时电缆导体的最高额定温度：70℃。

短路时（最长持续时间不超过5S）电缆导体的最高温度：不超过160℃。

电缆的敷设温度：应不低于0℃。

敷设时电缆的允许弯曲半径：应不下于电缆外径的15倍。

电缆的使用寿命：在正确安装使用和不受超负荷外力及化学侵蚀状况下能正常运行25年以上。

电缆的应用场合：适用于额定电压/1kV及以下线路中，供输配电能和通信之用。

这些标准规定了OPLC电缆的基本特性、使用条件和使用寿命等，为OPLC 电缆的设计、生产和应用提供了指导。

以上内容仅供参考，建议咨询相关领域专业人士或查询专业网站获取更准确的信息。

Q/Q/EPRI EPRI 中国电力科学研究院企业标准Q/Q/EPRI EPRI 038038－－202010102010-07-26发布2010-07-26实施中国电力科学研究院发布光纤复合低压绝缘电力电缆Optical fiber Composite Insulated power Cable for Low voltagesQ/Q/EPRI EPRI 038038－－20201010I目次前言..........................................................................II 1范围..........................................................................12规范性引用文件................................................................13定义..........................................................................54额定电压......................................................................55型式与规格....................................................................56OPIC 结构.....................................................................87材料..........................................................................88技术要求. (9)9．标志 (16)10．交货长度 (17)11.光纤复合低压绝缘电力电缆试验要求 (17)12.光纤复合低压绝缘电力电缆试验方法 (29)13．检验规则 (63)14．包装 (64)15．运输和贮存................................................................64附录A . (66)Q/Q/EPRI EPRI 038038－－20201010II前言光纤复合低压绝缘电力电缆（Optical fiber composite insulated power cable for low voltages,以下简称OPIC）是一种用于低压电力线路的新型光电复合缆，具有普通低压电缆和通信光缆的功能。

光纤复合低压力缆（OPLC）一、产品简介光纤复合低压电缆技术是能否实现电力光纤到户的关键技术，随着我国智能电网建设的不断深入及光纤到户试点工程的开展，由该产品组成的光纤到户整体解决方案成为目前光纤到户工程最佳的、性价比最高和最经济的解决方案。

该产品集电缆和光缆于一体，“一线四用”解决终端供电、信号传输、宽带接入等问题，实现电力网、电信网、电视网、互联网“多网融合”，最终实现“智能全光电网”目标，填补了国内空白，其技术水平达到国际先进。

智能电网正推动全球IT产业的深度革命和能源革命的深度扩散，成为继互联网之后的新一轮改变世界的浪潮，我国高速发展的现代化电网正引领着国际智能电网的发展。

该产品的应用，将改变我国网络布局“骨干网强、接入网弱”、“高端强，低端弱”的局面，提高我国低压电网接入端光纤化率，由目前的几乎为零提高到100%，打造光纤通信高速、稳定可靠、抗干扰能力强的发展趋势。

产品结构示例如下：光纤复合低压力缆二、技术介绍特变电工在2009年就开始根据国家电网公司智能电网建设目标计划，对光纤复合低压电缆进行了试制和开发，在光缆与电力电缆融合过程中，对光纤衰减系数及损耗特性技术、光纤余长和应变控制技术及光单元与电力电缆长期工作温度相兼容等技术，通过技术创新和关键工艺攻关，积累了大量的生产经验，目前在产品技术方面共形成了3项专利。

特变电工生产的光纤复合低压电缆，经国家检测机构检测，各项性能指标与同行业企业相比更具有领先的优势，其主要表现在：①光纤衰减系数较同行业相比下降了5-10个百分点。

②热老化后光纤附加衰减较行业相比，下降了10-20个百分点。

③数据传输量提高到原来的几十甚至上百倍。

④采用光纤复合低压电缆与分别敷设光缆和电缆相比，降低建设成本达40%。

以上各项性能优势奠定了本产品具有诸多创新性和先进性。

三、社会效益该产品研发与国家电网公司同高度、同起点，采用诸多新技术、新工艺和新的测试手段开展技术研究，其技术含量与世界先进水平媲美，多项技术指标达到了并超过行业相关标准。

OPGW光缆，OPPC光缆，OPLC光缆，ADSS光缆，MASS光缆，光纤复合架空地线OPGW 和光纤复合架空相线OPPC1.OPGW光缆Optical Fiber Composite Overhead Ground Wire（也称光纤复合架空地线）。

把光纤放置在架空高压输电线的地线中，用以构成输电线路上的光纤通信网，这种结构形式兼具地线与通信双重功能，一般称作OPGW光缆。

2.2.OPPC光缆（Opticalphase Conductor，简称OPPC）是电力通信系统的一种新型特种光缆，是在传统的相线结构中将光纤单元复合在导线中的光缆，是充分利用电力系统自身的线路资源，特别是电力配网系统，避免在频率资源、路由协调、电磁兼容等方面与外界的矛盾，使之具有传输电能及通信的双重功能。

3.3.ADSS是AllDielectricSelf－Supporting（全介质自承式）的缩写。

全介质即光缆所用的是全介质材料。

自承式是指光缆自身加强构件能承受自重及外界负荷。

这一名称就点明了这种光缆的使用环境及其关键技术：因为是自承式，所以其机械强度举足轻重；使用全介质材料是因为光缆处于高压强电环境中，必须能耐受强电的影响；由于是在电力杆塔上架空使用，所以必须有配套的挂件将光缆固定在杆塔上。

即ADSS光缆有三个关键技术：光缆机械设计、悬挂点的确定和配套金具的选择与安装。

4.OPLC光纤复合低压电缆或电力光纤。

将光纤组合在电力电缆的结构层中，使其同时具有电力传输和光纤通信功能的电缆称为光纤复合电力电缆。

与光纤复合架空地线(OPGW)一样，光纤复合电力电缆集两方面功能于一体，因而降低了工程建设投资和运行维护总费用，具有明显的技术经济意义。

地线缠绕式光缆GWWOP和捆绑式光缆ADL（1）地线缠绕式光缆GWWOP（Ground Wire Wind Optical Cable）——是一种直接缠绕在架空地线上的光缆，它沿着输电线路以地线为中心轴螺旋缠绕在地线上，形成一种依附于输电线支承的光传输媒介。
