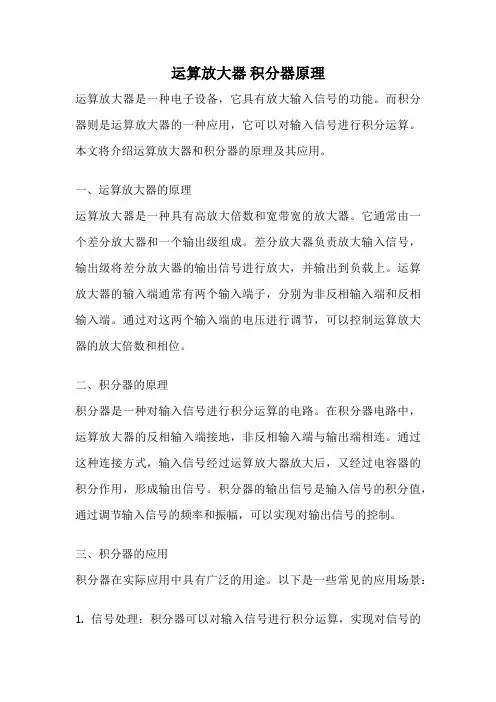

运算放大器积分器原理运算放大器是一种电子设备,它具有放大输入信号的功能。
而积分器则是运算放大器的一种应用,它可以对输入信号进行积分运算。
本文将介绍运算放大器和积分器的原理及其应用。

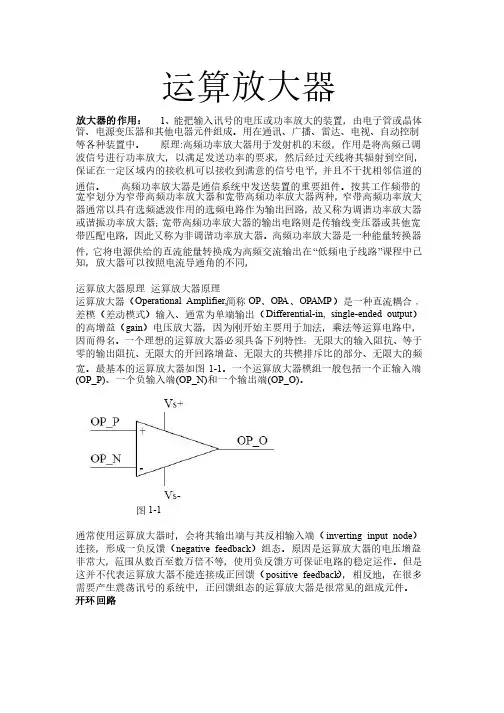

一、运算放大器的原理运算放大器是一种具有高放大倍数和宽带宽的放大器。
它通常由一个差分放大器和一个输出级组成。
差分放大器负责放大输入信号,输出级将差分放大器的输出信号进行放大,并输出到负载上。
运算放大器的输入端通常有两个输入端子,分别为非反相输入端和反相输入端。
通过对这两个输入端的电压进行调节,可以控制运算放大器的放大倍数和相位。
二、积分器的原理积分器是一种对输入信号进行积分运算的电路。
在积分器电路中,运算放大器的反相输入端接地,非反相输入端与输出端相连。
通过这种连接方式,输入信号经过运算放大器放大后,又经过电容器的积分作用,形成输出信号。
积分器的输出信号是输入信号的积分值,通过调节输入信号的频率和振幅,可以实现对输出信号的控制。
三、积分器的应用积分器在实际应用中具有广泛的用途。
以下是一些常见的应用场景:1. 信号处理:积分器可以对输入信号进行积分运算,实现对信号的平滑处理和去噪处理。
例如,在音频信号处理中,积分器可以对音频信号进行去除低频噪声的处理,提高音频信号的质量。
2. 电压控制:积分器可以通过调节输入信号的频率和振幅,实现对输出电压的控制。
例如,在电压控制振荡器中,积分器可以对输入电压进行积分运算,实现对振荡频率的调节。
3. 电流控制:积分器可以通过对输入电流进行积分运算,实现对输出电流的控制。
例如,在电流控制驱动器中,积分器可以对输入电流进行积分运算,实现对电机的速度和位置的控制。
4. 信号发生器:积分器可以用作信号发生器,通过调节输入信号的频率和振幅,可以产生各种不同的输出信号。
例如,在频率合成器中,积分器可以产生高精度的频率合成信号。
总结:运算放大器是一种具有高放大倍数和宽带宽的放大器,积分器则是运算放大器的一种应用,可以对输入信号进行积分运算。

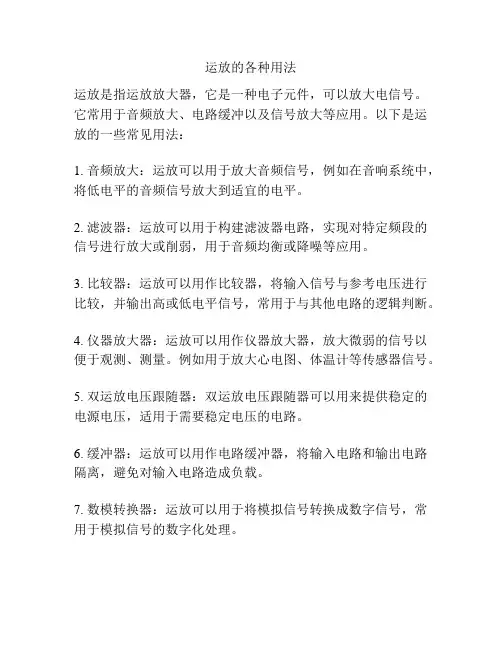

运放的各种用法
运放是指运放放大器,它是一种电子元件,可以放大电信号。
它常用于音频放大、电路缓冲以及信号放大等应用。
以下是运放的一些常见用法:
1. 音频放大:运放可以用于放大音频信号,例如在音响系统中,将低电平的音频信号放大到适宜的电平。
2. 滤波器:运放可以用于构建滤波器电路,实现对特定频段的信号进行放大或削弱,用于音频均衡或降噪等应用。
3. 比较器:运放可以用作比较器,将输入信号与参考电压进行比较,并输出高或低电平信号,常用于与其他电路的逻辑判断。
4. 仪器放大器:运放可以用作仪器放大器,放大微弱的信号以便于观测、测量。
例如用于放大心电图、体温计等传感器信号。
5. 双运放电压跟随器:双运放电压跟随器可以用来提供稳定的电源电压,适用于需要稳定电压的电路。
6. 缓冲器:运放可以用作电路缓冲器,将输入电路和输出电路隔离,避免对输入电路造成负载。
7. 数模转换器:运放可以用于将模拟信号转换成数字信号,常用于模拟信号的数字化处理。
需要注意的是,运放应用的具体方法和电路设计会受到具体要求的影响,因此在实际中需要根据具体情况进行选择和设计。

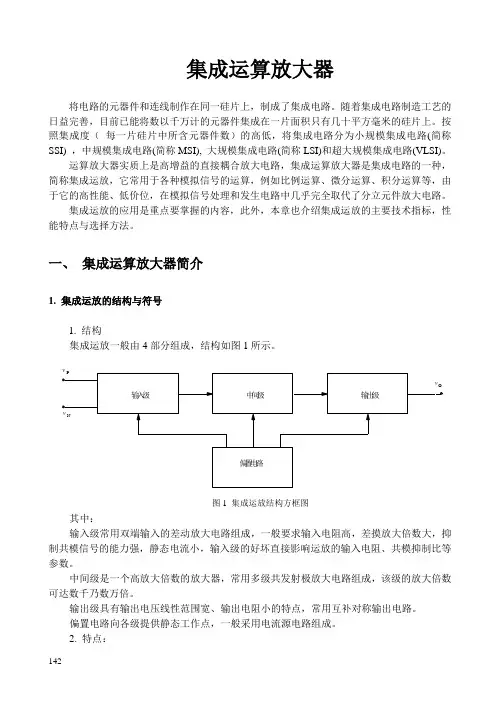

集成运算放大器将电路的元器件和连线制作在同一硅片上,制成了集成电路。
随着集成电路制造工艺的日益完善,目前已能将数以千万计的元器件集成在一片面积只有几十平方毫米的硅片上。
按照集成度(每一片硅片中所含元器件数)的高低,将集成电路分为小规模集成电路(简称SSI) ,中规模集成电路(简称MSI), 大规模集成电路(简称LSI)和超大规模集成电路(VLSI)。
运算放大器实质上是高增益的直接耦合放大电路,集成运算放大器是集成电路的一种,简称集成运放,它常用于各种模拟信号的运算,例如比例运算、微分运算、积分运算等,由于它的高性能、低价位,在模拟信号处理和发生电路中几乎完全取代了分立元件放大电路。
集成运放的应用是重点要掌握的内容,此外,本章也介绍集成运放的主要技术指标,性能特点与选择方法。
一、集成运算放大器简介1. 集成运放的结构与符号1. 结构集成运放一般由4部分组成,结构如图1所示。
图1 集成运放结构方框图其中:输入级常用双端输入的差动放大电路组成,一般要求输入电阻高,差摸放大倍数大,抑制共模信号的能力强,静态电流小,输入级的好坏直接影响运放的输入电阻、共模抑制比等参数。
中间级是一个高放大倍数的放大器,常用多级共发射极放大电路组成,该级的放大倍数可达数千乃数万倍。
输出级具有输出电压线性范围宽、输出电阻小的特点,常用互补对称输出电路。
偏置电路向各级提供静态工作点,一般采用电流源电路组成。
2. 特点:142○1 硅片上不能制作大容量电容,所以集成运放均采用直接耦合方式。
○2 运放中大量采用差动放大电路和恒流源电路,这些电路可以抑制漂移和稳定工作点。
○3 电路设计过程中注重电路的性能,而不在乎元件的多一个和少一个 ○4 用有源元件代替大阻值的电阻 ○5 常用符合复合晶体管代替单个晶体管,以使运放性能最好 3. 集成运放的符号从运放的结构可知,运放具有两个输入端v P 和v N 和一个输出端v O ,这两个输入端一个称为同相端,另一个称为反相端,这里同相和反相只是输入电压和输出电压之间的关系,若输入正电压从同相端输入,则输出端输出正的输出电压,若输入正电压从反相端输入,则输出端输出负的输出电压。

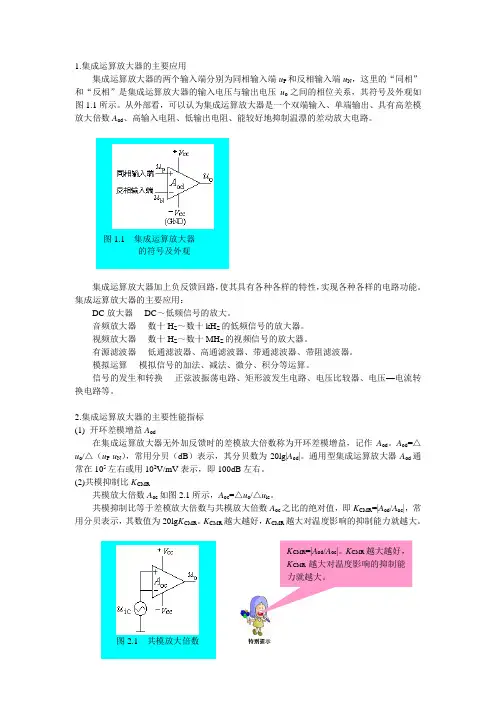

1.集成运算放大器的主要应用集成运算放大器的两个输入端分别为同相输入端u P 和反相输入端u N ,这里的“同相”和“反相”是集成运算放大器的输入电压与输出电压u o 之间的相位关系,其符号及外观如图1.1所示。
从外部看,可以认为集成运算放大器是一个双端输入、单端输出、具有高差模放大倍数A od 、高输入电阻、低输出电阻、能较好地抑制温漂的差动放大电路。
集成运算放大器加上负反馈回路,使其具有各种各样的特性,实现各种各样的电路功能。
集成运算放大器的主要应用:DC 放大器----DC ~低频信号的放大。
音频放大器----数十H Z ~数十kH Z 的低频信号的放大器。
视频放大器----数十H Z ~数十MH Z 的视频信号的放大器。
有源滤波器----低通滤波器、高通滤波器、带通滤波器、带阻滤波器。
模拟运算----模拟信号的加法、减法、微分、积分等运算。
信号的发生和转换----正弦波振荡电路、矩形波发生电路、电压比较器、电压—电流转换电路等。
2.集成运算放大器的主要性能指标(1) 开环差模增益A od在集成运算放大器无外加反馈时的差模放大倍数称为开环差模增益,记作A od 。
A od =△u o /△(u P -u N ),常用分贝(dB )表示,其分贝数为20lg|A od |。
通用型集成运算放大器A od 通常在105左右或用102V/mV 表示,即100dB 左右。
(2)共模抑制比K CMR共模放大倍数A oc 如图2.1所示,A oc =△u o /△u ic 。
共模抑制比等于差模放大倍数与共模放大倍数A oc 之比的绝对值,即K CMR =|A od /A oc |,常用分贝表示,其数值为20lg K CMR 。
K CMR 越大越好,K CMR 越大对温度影响的抑制能力就越大。
图1.1 集成运算放大器的符号及外观图2.1 共模放大倍数(3)差模输入电阻r idr id 是集成运算放大器两个输入端之间的差模输入电压变化量与由它所引起的差模输入电流之比。
