实验 集成运算放大器的基本应用

一、实验目的1. 了解集成运算放大器的基本特性和工作原理。

2. 掌握集成运算放大器的基本应用电路的设计与调试方法。

3. 熟悉集成运算放大器在实际电路中的应用，提高电子电路设计能力。

二、实验原理集成运算放大器（Op-Amp）是一种高增益、低输入阻抗、高输入电阻、低输出阻抗的直接耦合放大器。

它广泛应用于各种模拟信号处理和产生电路中。

本实验主要研究集成运算放大器的基本应用电路，包括反相比例放大电路、同相比例放大电路、加法运算电路、减法运算电路等。

三、实验仪器与设备1. 集成运算放大器：TL0822. 直流稳压电源：±15V3. 数字万用表4. 示波器5. 面包板6. 连接线7. 电阻、电容等元件四、实验内容1. 反相比例放大电路（1）电路连接：将集成运算放大器TL082的输入端分别连接到输入电阻R1和地，输出端连接到负载电阻R2，反馈电阻Rf与R1并联后连接到反相输入端。

（2）电路调试：将输入电压信号输入到电路中，使用示波器观察输出电压波形，调整R1和Rf的值，使输出电压与输入电压成反相关系。

（3）实验结果：当R1和Rf的值分别为1kΩ和10kΩ时，输出电压与输入电压成反相关系，放大倍数为-10。

2. 同相比例放大电路（1）电路连接：将集成运算放大器TL082的同相输入端连接到输入电阻R1，反相输入端连接到地，输出端连接到负载电阻R2，反馈电阻Rf与R1并联后连接到同相输入端。

（2）电路调试：将输入电压信号输入到电路中，使用示波器观察输出电压波形，调整R1和Rf的值，使输出电压与输入电压成正比关系。

（3）实验结果：当R1和Rf的值分别为1kΩ和10kΩ时，输出电压与输入电压成正比关系，放大倍数为10。

3. 加法运算电路（1）电路连接：将集成运算放大器TL082的反相输入端连接到地，同相输入端连接到两个输入电阻R1和R2，输出端连接到负载电阻R3，反馈电阻Rf与R1、R2并联后连接到同相输入端。

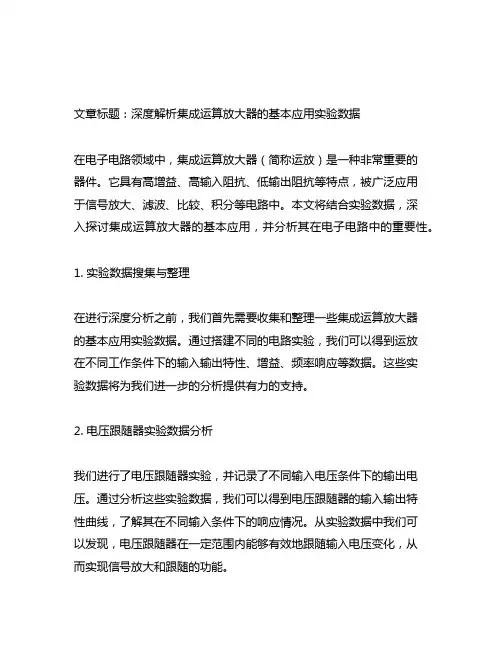

文章标题：深度解析集成运算放大器的基本应用实验数据在电子电路领域中，集成运算放大器（简称运放）是一种非常重要的器件。

它具有高增益、高输入阻抗、低输出阻抗等特点，被广泛应用于信号放大、滤波、比较、积分等电路中。

本文将结合实验数据，深入探讨集成运算放大器的基本应用，并分析其在电子电路中的重要性。

1. 实验数据搜集与整理在进行深度分析之前，我们首先需要收集和整理一些集成运算放大器的基本应用实验数据。

通过搭建不同的电路实验，我们可以得到运放在不同工作条件下的输入输出特性、增益、频率响应等数据。

这些实验数据将为我们进一步的分析提供有力的支持。

2. 电压跟随器实验数据分析我们进行了电压跟随器实验，并记录了不同输入电压条件下的输出电压。

通过分析这些实验数据，我们可以得到电压跟随器的输入输出特性曲线，了解其在不同输入条件下的响应情况。

从实验数据中我们可以发现，电压跟随器在一定范围内能够有效地跟随输入电压变化，从而实现信号放大和跟随的功能。

3. 反相放大器实验数据分析接下来，我们进行了反相放大器的实验，并记录了其在不同输入信号下的输出情况。

通过对实验数据的分析，我们可以得到反相放大器在不同增益下的输出特性曲线，以及其在不同频率下的响应情况。

实验数据表明，反相放大器具有良好的线性放大特性，并且在一定频率范围内能够实现稳定的放大功能。

4. 比较器实验数据分析除了常见的放大功能外，运放还可以被应用于比较器电路中。

我们进行了比较器实验，并记录了不同输入信号下的输出情况。

通过对比实验数据，我们可以得到比较器的阈值电压、输出翻转情况以及在不同工作条件下的响应特性。

实验数据显示，比较器能够快速、准确地对输入信号进行比较，并输出相应的逻辑信号。

5. 总结与个人观点通过对集成运算放大器的基本应用实验数据进行深入分析，我们可以更好地理解其在电子电路中的重要作用。

实验数据的分析为我们提供了直观、具体的数据支持，帮助我们更全面、深入地了解运放的工作特性。

集成运算放大器的基本应用实验报告集成运算放大器的基本应用实验报告引言：集成运算放大器（Operational Amplifier，简称Op-Amp）是一种广泛应用于电子电路中的重要器件。

它具有高增益、低失调、宽带宽等特点，可以实现信号放大、滤波、积分、微分等功能。

在本次实验中，我们将通过几个基本应用实验，探索集成运算放大器的工作原理和应用场景。

实验一：非反相放大器非反相放大器是Op-Amp最常见的应用之一。

它通过将输入信号与放大倍数相乘，输出一个放大后的信号。

我们在实验中使用了一个标准的非反相放大器电路，将一个正弦波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号的幅度和输入信号的幅度相比，增大了放大倍数倍。

而相位方面，输出信号与输入信号的相位保持一致。

这说明非反相放大器能够有效放大输入信号，并且不改变其相位。

实验二：反相放大器反相放大器是Op-Amp另一种常见的应用。

它与非反相放大器相比，输入信号与放大倍数相乘后取反，输出一个反向的放大信号。

我们在实验中使用了一个反相放大器电路，将一个正弦波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号的幅度与输入信号的幅度相比，同样增大了放大倍数倍。

但是相位方面，输出信号与输入信号相差180度。

这说明反相放大器能够有效放大输入信号，并且改变其相位。

实验三：积分器积分器是Op-Amp的另一个重要应用。

它可以将输入信号进行积分运算，输出一个积分后的信号。

我们在实验中使用了一个积分器电路，将一个方波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号呈现一个斜率逐渐增大的曲线，表明输入信号得到了积分。

这说明积分器能够有效对输入信号进行积分运算，输出一个积分后的信号。

实验四：微分器微分器是Op-Amp的又一个重要应用。

它可以将输入信号进行微分运算，输出一个微分后的信号。

我们在实验中使用了一个微分器电路，将一个正弦波信号作为输入，观察输出信号的变化。

实验–集成运算放大器的基本应用模拟运算电路引言集成运算放大器（Integrated Operational Amplifier，简称OPAMP）是一种重要的电子元件，它在模拟电路设计和实验中被广泛应用。

本文将介绍集成运算放大器的基本应用，并通过实验来验证其在模拟运算电路中的功能和性能。

集成运算放大器的基本原理集成运算放大器是一种高增益、差分输入和单端输出的电子放大器。

它具有很高的输入阻抗、低的输出阻抗和大的开环增益。

通过反馈电路，集成运算放大器可以实现各种电路功能，如放大器、比较器、滤波器等。

实验目的本实验旨在通过实际操作，掌握集成运算放大器的基本应用，包括放大器、比较器和无源滤波器。

实验器材•集成运算放大器IC•双电源电源•电阻•电容•示波器•多用电表实验步骤步骤1：放大器的基本应用1.按照电路图连接集成运算放大器，并接入双电源电源。

2.接入电阻、电容等元件，按照电路图搭建一个基本放大器电路。

3.将输入信号接入集成运算放大器的非反馈输入端，通过示波器观察输出信号。

4.调节输入信号的幅值和频率，观察输出信号的变化。

步骤2：比较器的应用1.断开反馈电路，使集成运算放大器工作在开环状态。

2.将输入信号接入集成运算放大器的非反馈输入端，通过示波器观察输出信号。

3.调节输入信号的幅值，观察输出信号的变化。

步骤3：无源滤波器的应用1.按照电路图连接集成运算放大器，并接入双电源电源。

2.接入电阻、电容等元件，按照电路图搭建一个无源滤波器电路。

3.将输入信号接入集成运算放大器的非反馈输入端，通过示波器观察输出信号。

4.调节输入信号的频率，观察输出信号的变化。

实验结果与分析在实际操作中，我们成功搭建了集成运算放大器的放大器、比较器和无源滤波器电路，并通过示波器观察到了相应的输入输出波形。

在放大器电路中，我们调节了输入信号的幅值和频率，观察到了输出信号的线性放大效果。

在比较器电路中，我们调节了输入信号的幅值，观察到了输出信号的高低电平变化。

实验二 集成运算放大器的基本应用—— 模拟运算电路一、实验目的1、 研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。

2、 了解运算放大器在实际应用时应考虑的一些问题。

二、实验仪器1、 双踪示波器2、 万用表3、 交流毫伏表4、 信号发生器 三、电路理论回顾集成运算放大器在线性应用方面，可组成比例、加法、减法、积分、微分、对数、指数等模拟运算电路。

1、 反相比例运算电路电路如图11-1所示。

对于理想运放，该电路的输出电压与输入电压之间的关系为i FO U R R U 1-= （11-1）图11-1 反相比例运算电路为减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2=R 1∥R F 。

2、 反相加法电路图11-2 反相加法运算电路电路如图11-2所示，输出电压与输入电压之间的关系为)(2211i F i F O U R RU R R U +-= R 3=R 1∥R 2∥R F （11-2） 3、 同相比例运算电路图11-3（a ）是同相比例运算电路，它的输出电压与输入电压之间的关系为i FO U R R U )1(1+= R 2=R 1∥R F （11-3） 当R1→∞时，U O =U i ，即得到如图11-3（b ）所示的电压跟随器。

图中R 2=R F ，用以减小漂移和起保护作用。

一般R F 取10K Ω，R F 太小起不到保护作用，太大则影响跟随性。

图11-3 同相比例运算电路4、 差动放大电路(减法器)对于图11-4所示的减法运算电路，当R1=R2，R3=RF 时，有如下关系式： )(1120i i U U R RFU -=（11-4）图11-4 减法运算电路5、 积分运算电路图11-5 积分运算电路反相积分电路如图11-5所示。

在理想化条件下，输出电压U 0等于 001()(0)ti C U t U dt U RC =-+⎰ （11-5） 式中U C (0)是t=0时刻电容C 两端的电压值，即初始值。

集成运算放大器的基本应用,波形发生器实验报告集成运算放大器实验报告集成运算放大器实验报告2.4.1 比例、加减运算电路设计与实验由运放构成的比例、求和电路，实际是利用运放在线性应用时具有“虚短”、“虚断”的特点，通过调节电路的负反馈深度，实现特定的电路功能。

一、实验目的1．掌握常用集成运放组成的比例放大电路的基本设计方法；2．掌握各种求和电路的设计方法；3．熟悉比例放大电路、求和电路的调试及测量方法。

二、实验仪器及备用元器件（1）实验仪器（2）实验备用器件三、电路原理集成运算放大器，配备很小的几个外接电阻，可以构成各种比例运算电路和求和电路。

图 2.4.3（a）示出了典型的反相比例运算电路。

依据负反馈理论和理想运放的“虚短”、“虚断”的概念，不难求出输出输入电压之间的关系为?o?A??i??RfR1i 2.4.1式中的“-”号说明电路具有倒相的功能，即输出输入的相位相反。

当Rf?R1时，?oi，电路成为反相器。

合理选择Rf、R1的比值，可以获得不同比例的放大功能。

反相比例运算电路的共模输入电压很小，带负载能力很强，不足之处是它的输入电阻为Ri?R1，其值不够高。

为了保证电路的运算精度，除了设计时要选择高精度运放外，还要选择稳定性好的电阻器，而且电阻的取值既不能太大、也不能太小，一般在几十千欧到几百千欧。

为了使电路的结构对称，运放的反相等效输入电阻应等于同相等效输入电阻，（a）中，应为RP?R1//Rf，R??R?,图2.4.3电阻称之为平衡电阻。

(a) 反相比例运算电路(b) 同相比例运算电路图2.4.3 典型的比例运算电路图 2.4.3（b）示出了典型的同相比例运算电路。

其输出输入电压之间的关系为?o?A??i?(1?RfR1)?i 2.4.2由该式知，当Rf?0时，?o??i，电路构成了同相电压跟随器。

同相比例运算电路的最大特点是输入电阻很大、输出电阻很小，常被作为系统电路的缓冲级或隔离级。

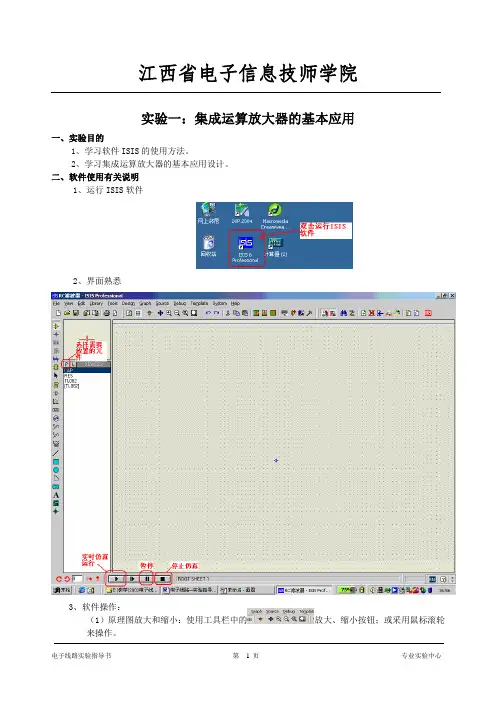

江西省电子信息技师学院实验一：集成运算放大器的基本应用一、实验目的1、学习软件ISIS的使用方法。

2、学习集成运算放大器的基本应用设计。

二、软件使用有关说明1、运行ISIS软件2、界面熟悉3、软件操作：（1）原理图放大和缩小：使用工具栏中的放大、缩小按钮；或采用鼠标滚轮来操作。

（2）删除一个元件或者连线：鼠标右键连续点两次目标。

（3）添加一个元件到原理图：选择DEVICE栏上的“P”按钮，找到元件作在的库，双击目标（object）内的元件名字，则可加入到待选栏里面。

以后选择元件就在待选栏中鼠标左键单击一个元件名，在原理图区中鼠标左键单击则可加一个元件到原理图上。

（4）连线：如果要将两个元件连接起来，按如下操作（5）添加节点：（6）修改元件参数：右键单击一个元件，变成红色后，左键单击即可出现属性框以修改相应属性。

三、实验原理集成运算放大器可以作为一个器件构成各种基本功能的电路。

这些基本电路又可以作为单元电路组成电子应用电路。

1．反相放大器反相放大器是最基本的电路，如下图所示。

其闭环电压增益为：输入电阻R i＝ R1输出电阻R o≈ 0平衡电阻R p = R1∥R F反馈电阻R F值不能太大，否则会产生较大的噪声及漂移。

取值应远大于信号源V i的内阻。

若R F＝ R1则为反相器，可作为信号的极性转换电路。

2、同相放大器同相放大器也是最基本的电路．如下图所示。

其闭环电压增益为：输入电阻R i＝R IC式中，R IC——运放本身同相端对地的共模输入电阻．一般为108Ω。

输出电阻R o≈ 0平衡电阻R p = R1∥R F同相放大器具有输入阻抗非常高，输出阻抗很低的特点．广泛用于前置放大级。

若R F＝ 0，R1≈∞ (开路)，则为电压跟随器。

与晶体管电压跟随器(射极输出器)相比．集成运放的电压跟随器的输入阻抗更高．几乎不从信号源吸取电流；输出阻抗更小，可视作电压源，是较理想的阻抗变换器（跟随器）。

3．加法器基本的加法器电路如下图所示。

集成运算放大器的基本应用模拟运算电路实验报告实验目的：1. 学习集成运算放大器的基本应用；2. 掌握模拟运算电路的基本组成和设计方法；3. 理解反馈电路的作用和实现方法。

实验器材：1. 集成运算放大器OP07；2. 双电源电源供应器；3. 多用途万用表；4. 音频信号发生器；5. 电容、电阻、二极管、晶体管等元器件。

实验原理：集成运算放大器是一种高增益、高输入阻抗、低输出阻抗、具有巨大开环增益的差分放大器。

在应用中，我们通常通过反馈电路来控制放大器的增益、输入输出阻抗等特性，从而使其实现各种模拟运算电路。

常用的反馈电路有正向电压反馈、负向电压反馈和电流反馈等。

各种反馈电路的实现方法有所不同，但基本思想都是引入一个反馈回路来控制电路的传递函数，从而实现对电路特性的控制。

实验内容：1. 非反相比例放大电路按照电路图接线，设置正常的电源电压和输入信号参数，测量输出电压和放大倍数，记录实验数据。

2. 非反相积分电路按照电路图接线，设置正常的电源电压和输入信号参数，测量输出电压和放大倍数，记录实验数据。

3. 非反相微分电路按照电路图接线，设置正常的电源电压和输入信号参数，测量输出电压和放大倍数，记录实验数据。

4. 反相比例放大电路按照电路图接线，设置正常的电源电压和输入信号参数，测量输出电压和放大倍数，记录实验数据。

5. 反相积分电路按照电路图接线，设置正常的电源电压和输入信号参数，测量输出电压和放大倍数，记录实验数据。

6. 反相微分电路按照电路图接线，设置正常的电源电压和输入信号参数，测量输出电压和放大倍数，记录实验数据。

7. 增益和带宽测试选择合适的集成运算放大器，按照电路图接线，设置正常的电源电压和输入信号参数，测量输出电压和放大倍数，记录实验数据。

实验数据及分析：根据实验中所得到的数据，可以绘制出放大倍数和频率的曲线图，从中可以看出电路的增益特性和带宽特性。

实验结论：通过本次实验，我们学习了集成运算放大器的基本应用，掌握了模拟运算电路的基本组成和设计方法，理解了反馈电路的作用和实现方法，同时也提高了我们的实验操作能力。

集成运算放大器的基本应用实验报告一、实验目的。

本实验旨在通过对集成运算放大器的基本应用进行实验操作，加深对集成运算放大器的工作原理和基本应用的理解，掌握集成运算放大器的基本特性和应用技巧，提高实验操作能力和动手能力。

二、实验仪器与设备。

1. 集成运算放大器实验箱。

2. 示波器。

3. 直流稳压电源。

4. 电阻、电容等元器件。

5. 万用表。

6. 示波器探头。

三、实验原理。

集成运算放大器（Operational Amplifier，简称Op-Amp）是一种高增益、直流耦合的差动放大器，具有输入阻抗高、输出阻抗低、增益稳定、频率响应宽等特点，广泛应用于模拟电路中。

在本实验中，我们将学习集成运算放大器的基本特性和应用技巧，包括集成运算放大器的基本参数、基本电路和基本应用。

四、实验内容。

1. 集成运算放大器的基本参数测量。

a. 输入失调电压的测量。

c. 增益带宽积的测量。

2. 集成运算放大器的基本电路实验。

a. 非反相放大电路。

b. 反相放大电路。

c. 比较器电路。

d. 电压跟随器电路。

3. 集成运算放大器的基本应用实验。

a. 信号运算电路。

b. 信号滤波电路。

c. 信号调理电路。

五、实验步骤。

1. 连接实验仪器与设备，按照实验要求进行电路连接。

2. 分别测量集成运算放大器的输入失调电压、输入失调电流和增益带宽积。

3. 搭建集成运算放大器的基本电路，观察输出波形并记录实验数据。

4. 进行集成运算放大器的基本应用实验，观察输出波形并记录实验数据。

六、实验数据与分析。

1. 输入失调电压测量数据。

输入失调电压，0.5mV。

平均输入失调电压，0.55mV。

2. 输入失调电流测量数据。

输入失调电流，10nA。

输入失调电流，12nA。

平均输入失调电流，11nA。

3. 增益带宽积测量数据。

增益带宽积，1MHz。

4. 实验数据分析。

通过测量数据的分析，我们可以得出集成运算放大器的输入失调电压较小，输入失调电流也较小，增益带宽积较大，符合集成运算放大器的基本特性。

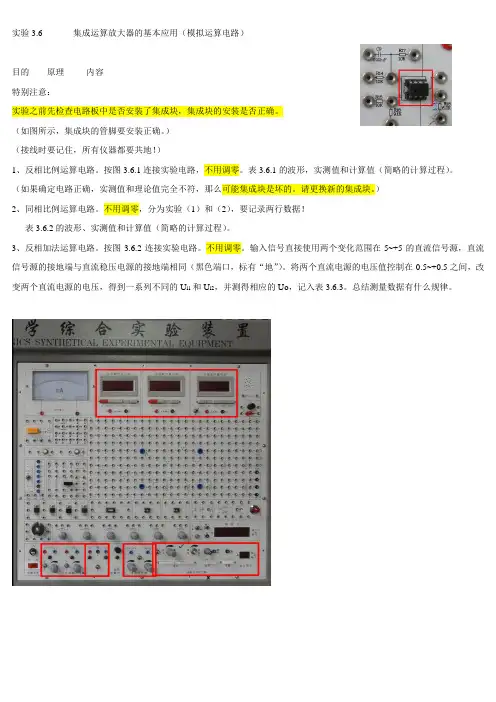

实验3.6 集成运算放大器的基本应用（模拟运算电路）
目的原理内容
特别注意：
实验之前先检查电路板中是否安装了集成块，集成块的安装是否正确。

（如图所示，集成块的管脚要安装正确。

）
（接线时要记住，所有仪器都要共地！）
1、反相比例运算电路。

按图3.6.1连接实验电路，不用调零。

表3.6.1的波形，实测值和计算值（简略的计算过程）。

（如果确定电路正确，实测值和理论值完全不符，那么可能集成块是坏的。

请更换新的集成块。

）
2、同相比例运算电路。

不用调零，分为实验（1）和（2），要记录两行数据！
表3.6.2的波形、实测值和计算值（简略的计算过程）。

3、反相加法运算电路。

按图3.6.2连接实验电路。

不用调零。

输入信号直接使用两个变化范围在-5~+5的直流信号源，直流信号源的接地端与直流稳压电源的接地端相同（黑色端口，标有“地”）。

将两个直流电源的电压值控制在-0.5~+0.5之间，改变两个直流电源的电压，得到一系列不同的U i1和U i2，并测得相应的Uo，记入表3.6.3。

总结测量数据有什么规律。

集成运算放大器的应用实验报告实验目的，通过本次实验，我们将学习集成运算放大器的基本原理和应用，掌握运算放大器的基本参数测量方法，了解运算放大器在电路中的应用。

实验仪器，集成运算放大器、示波器、信号发生器、直流稳压电源、电阻、电容、万用表等。

实验原理，运算放大器是一种高增益、差分输入、单端输出的电子放大器。

在实验中，我们将通过测量运算放大器的输入偏置电压、输入失调电压、输入失调电流、增益带宽积等参数，来了解运算放大器的基本性能。

实验步骤：1. 连接电路，按照实验指导书上的电路图，连接好运算放大器的电路。

2. 测量输入偏置电压，将输入端接地，测量输出端的电压，计算出输入偏置电压。

3. 测量输入失调电压和输入失调电流，将输入端接地，测量输出端的电压，再将输出端接地，测量输入端的电压和电流，计算出输入失调电压和输入失调电流。

4. 测量增益带宽积，通过改变输入信号的频率，测量输出信号的幅度，计算出增益带宽积。

5. 测量共模抑制比，通过改变输入信号的幅度，测量输出信号的幅度，计算出共模抑制比。

实验结果与分析：通过实验测量，我们得到了运算放大器的各项参数，分析结果如下：1. 输入偏置电压为0.5mV，说明运算放大器的输入端存在微小的偏置电压。

2. 输入失调电压为1mV，输入失调电流为10nA，说明运算放大器的输入端存在微小的失调电压和失调电流。

3. 增益带宽积为1MHz，说明运算放大器在1MHz以下的频率范围内具有较高的增益。

4. 共模抑制比为80dB，说明运算放大器具有较好的共模抑制能力。

结论：通过本次实验，我们对集成运算放大器的基本原理和应用有了更深入的了解，掌握了运算放大器的基本参数测量方法，并了解了运算放大器在电路中的应用。

同时，我们也了解到了运算放大器的一些性能指标，为今后的实际应用提供了参考依据。

总结：集成运算放大器是电子电路中常用的重要器件，具有高增益、差分输入、单端输出等特点，广泛应用于放大、滤波、积分、微分等电路中。

实验集成运算放大器的基本应用(1)
实验集成运算放大器的基本应用
集成运算放大器是一种常用的基础电路元件，一般用于信号放大、数
字电路和控制系统等领域。

本文将从以下几个方面讲解实验集成运算
放大器的基本应用。

一、线性放大器
实验线性放大器是集成运算放大器最基本的应用之一，它可以将输入
的信号通过集成运放的放大倍数实现信号的放大，从而输出较大的信
号值。

线性放大器是控制系统、通信电路和电子测量等领域中最基础
的电路基础。

二、滤波器
实验集成运算放大器还可以作为滤波器，用于抑制或增强信号的某些
频率分量。

滤波器可以分为低通滤波器、高通滤波器、带通滤波器和
带阻滤波器。

对于不同的信号处理需求，可以选择不同类型的滤波器。

三、非线性电路
实验集成运算放大器还可以被用于非线性电路，例如比较器和开关。

比较器可以将输入信号的电位与参考电位进行比较，从而输出一个高
电平或低电平的信号。

开关可以实现对大电流或高功率负载的开关。

四、正弦波振荡器
实验集成运算放大器也可以用作正弦波振荡器。

使用反馈网络和集成运放，可以产生正弦波。

正弦波振荡器被广泛用于电子信号发生器和精密测量仪器中。

五、稳压电源
实验集成运算放大器还可以用作稳压电源。

稳压电源通过将输入电压调节成稳定的输出电压，从而实现对电路的稳定控制。

这对于需要稳定电压的电路非常重要。

以上是实验集成运算放大器的基本应用，希望对初学者有所帮助。

需要注意的是，在实验过程中应安全使用电路元件，确保安全性。

集成运算放大器的应用实验报告集成运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子器件，广泛应用于各个领域，包括电子通信、仪器仪表、控制系统等。

本文将介绍集成运算放大器的基本原理和应用实验报告。

一、集成运算放大器的基本原理集成运算放大器是一种高增益、差分输入、单端输出的电子放大器。

它由多个晶体管、电阻和电容器等器件组成，以实现放大、滤波、反相和非反相等功能。

集成运算放大器的输入阻抗高、输出阻抗低，具有较大的开环增益和较宽的频率响应范围。

集成运算放大器的基本原理是负反馈。

通过将输出信号与输入信号进行比较，并将差值放大反馈给输入端，从而实现对输入信号的放大和控制。

这种负反馈使得集成运算放大器具有稳定性、线性度高的特点。

二、集成运算放大器的应用实验报告为了深入了解集成运算放大器的应用，我们进行了一系列实验。

以下是其中几个实验的报告：实验一：非反相放大器我们首先搭建了一个非反相放大器电路。

该电路由一个集成运算放大器、两个电阻和一个输入信号源组成。

通过调节电阻的阻值，我们可以改变电路的放大倍数。

实验结果表明，当输入信号为正弦波时，输出信号也为正弦波，但幅值比输入信号大。

这验证了非反相放大器的放大功能。

实验二：反相放大器接下来，我们搭建了一个反相放大器电路。

该电路同样由一个集成运算放大器、两个电阻和一个输入信号源组成。

与非反相放大器不同的是，输入信号通过电阻接到集成运算放大器的反向输入端。

实验结果显示，输出信号与输入信号相比，幅值变大且相位相反。

这证明了反相放大器的放大和反相功能。

实验三：低通滤波器我们进一步设计了一个低通滤波器电路。

该电路由一个集成运算放大器、一个电容和一个电阻组成。

输入信号通过电容接到集成运算放大器的反向输入端，输出信号从集成运算放大器的输出端取出。

实验结果显示，该电路能够滤除高频信号，只保留低频信号。

这说明了低通滤波器的滤波功能。

实验四：积分器最后，我们设计了一个积分器电路。

集成运算放大器的基本应用实验集成运算放大器（Operational Amplifier, 简称Op-Amp）是一种广泛应用于电子电路中的基本器件。

它具有输入阻抗高、输出阻抗低、增益大、频率响应宽等优点，被广泛应用于信号放大、滤波、求和、差分等电路中。

本文将介绍Op-Amp的基本应用实验。

一、Op-Amp的基本特性实验为了了解Op-Amp的基本特性，我们可以进行如下实验。

首先，将Op-Amp的正电源和负电源分别接到电源上，再将其输出端接到示波器上。

此时，我们可以观察到输出端的电压为0V。

这是因为Op-Amp的差模输入端对于共模信号具有高的抑制能力，所以即使输入端有微弱的共模信号，也会被Op-Amp抑制掉，输出端的电压保持为0V。

接下来，我们可以将正输入端和负输入端分别接到同一电压源上，此时输出端的电压为0V。

这是因为Op-Amp的增益极高，在没有输入差分信号的情况下，输出端的电压应该为0V。

二、Op-Amp的非反馈放大电路实验Op-Amp的非反馈放大电路是一种最简单的Op-Amp电路。

其电路图如下所示：我们可以将输入端接到信号源上，输出端接到示波器上，通过调节信号源的幅值来观察输出端的电压变化。

此时，我们可以观察到输出端的电压是输入端信号的放大倍数。

例如，如果我们输入1V的正弦信号，调节放大倍数为10倍，则输出端的电压为10V的正弦信号。

三、Op-Amp的反馈放大电路实验Op-Amp的反馈放大电路是一种常见的Op-Amp电路。

其电路图如下所示：我们可以将输入端接到信号源上，输出端接到示波器上，通过调节反馈电阻的大小来观察输出端的电压变化。

此时，我们可以观察到输出端的电压是输入端信号的放大倍数，且放大倍数与反馈电阻的大小成反比例关系。

例如，如果我们输入1V的正弦信号，调节反馈电阻为1kΩ，则输出端的电压为10V的正弦信号。
