实验二 集成运算放大器的基本应用(I)

一、实验目的1. 了解集成运算放大器的基本特性和工作原理。

2. 掌握集成运算放大器的基本应用电路的设计与调试方法。

3. 熟悉集成运算放大器在实际电路中的应用，提高电子电路设计能力。

二、实验原理集成运算放大器（Op-Amp）是一种高增益、低输入阻抗、高输入电阻、低输出阻抗的直接耦合放大器。

它广泛应用于各种模拟信号处理和产生电路中。

本实验主要研究集成运算放大器的基本应用电路，包括反相比例放大电路、同相比例放大电路、加法运算电路、减法运算电路等。

三、实验仪器与设备1. 集成运算放大器：TL0822. 直流稳压电源：±15V3. 数字万用表4. 示波器5. 面包板6. 连接线7. 电阻、电容等元件四、实验内容1. 反相比例放大电路（1）电路连接：将集成运算放大器TL082的输入端分别连接到输入电阻R1和地，输出端连接到负载电阻R2，反馈电阻Rf与R1并联后连接到反相输入端。

（2）电路调试：将输入电压信号输入到电路中，使用示波器观察输出电压波形，调整R1和Rf的值，使输出电压与输入电压成反相关系。

（3）实验结果：当R1和Rf的值分别为1kΩ和10kΩ时，输出电压与输入电压成反相关系，放大倍数为-10。

2. 同相比例放大电路（1）电路连接：将集成运算放大器TL082的同相输入端连接到输入电阻R1，反相输入端连接到地，输出端连接到负载电阻R2，反馈电阻Rf与R1并联后连接到同相输入端。

（2）电路调试：将输入电压信号输入到电路中，使用示波器观察输出电压波形，调整R1和Rf的值，使输出电压与输入电压成正比关系。

（3）实验结果：当R1和Rf的值分别为1kΩ和10kΩ时，输出电压与输入电压成正比关系，放大倍数为10。

3. 加法运算电路（1）电路连接：将集成运算放大器TL082的反相输入端连接到地，同相输入端连接到两个输入电阻R1和R2，输出端连接到负载电阻R3，反馈电阻Rf与R1、R2并联后连接到同相输入端。

集成运算放大器线性应用的研究实验一、实验原理和目的集成运算放大器是一种具有高增益、直接耦合的多级放大电路，它一般有两个输入端（同相端和反相端）和一个输出端。

在实际应用当中，集成运放可以利用其线性区特性实现信号放大的作用。

同时，由于实际运放很接近理想运放。

所以，它也可以借助反馈结构，利用理想运放线性区“虚短”、“虚断”的特性，来实现很多不同的电路功能。

虚短：u+=u-；虚断：i+=i-=0本实验的目的是通过实验的方法测量指定电路的输入信号u+ 、u-和输出信号u o，并试分析两者间的关系，判断电路可以实现的功能。

同时，以实验结果对照理论分析，加深对集成运放特性的理解；为集成运放线性应用理论课程的学习打下良好的基础。

二、实验预习：(1)实验前，通过视频回顾常用仪器的基本使用方法，重点复习信号发生器和示波器的使用。

(2)请写出各实验的电路名称，对各个电路的进行理论分析计算，写出输入输出的关系式。

3．以下问题是前几届学生遇到的常见问题，请认真思考如果自己遇到这些问题，该如何解决呢？（1）实验室所用集成放大芯片741可用电源电压是多少伏呢？（±15V）（2）集成放大芯片741的饱和输出电压是多少伏？如果放大器输出端输出饱和输出电压意味着什么呢？三、实验内容：2.1 实验内容一根据下图所示电路，在实验台上搭建电路，并完成以下数据的测量。

(1)利用直流稳压电源在反相输入端输入+5V的直流信号，利用万能表测量输出电压，如果输出电压不是5V，请自行分析电路解决问题。

如果能够判断出芯片已损坏，请及时联系老师更换芯片。

(2)利用信号发生器在反相输入端输入2组不同幅值、频率的正弦信号，信号大小设置在100mV至5V之间，信号大小应覆盖mV及V两个数量级。

用示波器观察输出波形，并记录各组输出信号的峰值及相位情况，填于表1之中。

(3)同时拍摄一张测量的操作照片，再拍摄一张示波器的显示高清图，请将这两张照片附在表格后面。

集成运算放大器的应用实验报告集成运算放大器的应用实验报告一、实验题目：集成运算放大器的应用二、实验目的：1、在面包板上搭接μA741的电路。

首先将+12V和-12V直流电压正确接入μA741的Vcc+(7脚)和Vcc-（4脚）。

2、用μA741组成反比例放大电路，放大倍数自定，用示波器观察输入和输出波形，测量放大器的电压放大倍数。

3、用μA741组成积分电路，用示波器观察输入和输出波形，并做好记录。

三、实验摘要：1、在面包板上搭接一个搭接μA741的电路2、用示波器观察输入和输出波形，测量放大器的电压放大倍数。

3、用μA741组成积分电路，用示波器观察输入和输出波形。

四、实验仪器：1、示波器2、函数发生器3、数字万用表4、面包板，100欧电阻2个，1000欧电阻，导线，可调直流电压源五、实验原理：集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。

当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。

在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。

在大多数情况下，将运放视为理想运放，满足下列条件的运算放大器称为理想运放。

理想运放在线性应用时的两个特性：（1）理想运算放大器的两个输入端流进运放的电流为零，成为“虚断”。

（2）理想运算放大器的两个输入端间的电压差为零，成为“虚短路” 用μA741组成反比例放大电路，放大倍数自定，用示波器观察输入和输出波形，测量放大器的电压放大倍数。

原理图：VCC12VVCC715GNDR1100ΩR2GND100Ω2U1613524UA741CDVEEVE E-12VR41kΩ6XFG1XSC1Ext Trig+_GNDGNDA+_+B_GNDGND J1AC1Key = A10uFVCC12VVCC71515GNDGNDR1100ΩR2100Ω2U16324UA741CDVEEVE E-12V6XFG1XSC1Ext Trig+_GNDGNDA+_+B_GNDGND六、实验步骤及数据1、反比例放大电路：原理图：现在面包板上搭好如上图原理图所示的电路，在将示波器与函数信号发生器接入，打开示波器测量。

集成运算放大器的基本应用实验报告集成运算放大器的基本应用实验报告引言：集成运算放大器（Operational Amplifier，简称Op-Amp）是一种广泛应用于电子电路中的重要器件。

它具有高增益、低失调、宽带宽等特点，可以实现信号放大、滤波、积分、微分等功能。

在本次实验中，我们将通过几个基本应用实验，探索集成运算放大器的工作原理和应用场景。

实验一：非反相放大器非反相放大器是Op-Amp最常见的应用之一。

它通过将输入信号与放大倍数相乘，输出一个放大后的信号。

我们在实验中使用了一个标准的非反相放大器电路，将一个正弦波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号的幅度和输入信号的幅度相比，增大了放大倍数倍。

而相位方面，输出信号与输入信号的相位保持一致。

这说明非反相放大器能够有效放大输入信号，并且不改变其相位。

实验二：反相放大器反相放大器是Op-Amp另一种常见的应用。

它与非反相放大器相比，输入信号与放大倍数相乘后取反，输出一个反向的放大信号。

我们在实验中使用了一个反相放大器电路，将一个正弦波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号的幅度与输入信号的幅度相比，同样增大了放大倍数倍。

但是相位方面，输出信号与输入信号相差180度。

这说明反相放大器能够有效放大输入信号，并且改变其相位。

实验三：积分器积分器是Op-Amp的另一个重要应用。

它可以将输入信号进行积分运算，输出一个积分后的信号。

我们在实验中使用了一个积分器电路，将一个方波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号呈现一个斜率逐渐增大的曲线，表明输入信号得到了积分。

这说明积分器能够有效对输入信号进行积分运算，输出一个积分后的信号。

实验四：微分器微分器是Op-Amp的又一个重要应用。

它可以将输入信号进行微分运算，输出一个微分后的信号。

我们在实验中使用了一个微分器电路，将一个正弦波信号作为输入，观察输出信号的变化。

实验二 集成运算放大器的基本应用—— 模拟运算电路一、实验目的1、 研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。

2、 了解运算放大器在实际应用时应考虑的一些问题。

二、实验仪器1、 双踪示波器2、 万用表3、 交流毫伏表4、 信号发生器 三、电路理论回顾集成运算放大器在线性应用方面，可组成比例、加法、减法、积分、微分、对数、指数等模拟运算电路。

1、 反相比例运算电路电路如图11-1所示。

对于理想运放，该电路的输出电压与输入电压之间的关系为i FO U R R U 1-= （11-1）图11-1 反相比例运算电路为减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2=R 1∥R F 。

2、 反相加法电路图11-2 反相加法运算电路电路如图11-2所示，输出电压与输入电压之间的关系为)(2211i F i F O U R RU R R U +-= R 3=R 1∥R 2∥R F （11-2） 3、 同相比例运算电路图11-3（a ）是同相比例运算电路，它的输出电压与输入电压之间的关系为i FO U R R U )1(1+= R 2=R 1∥R F （11-3） 当R1→∞时，U O =U i ，即得到如图11-3（b ）所示的电压跟随器。

图中R 2=R F ，用以减小漂移和起保护作用。

一般R F 取10K Ω，R F 太小起不到保护作用，太大则影响跟随性。

图11-3 同相比例运算电路4、 差动放大电路(减法器)对于图11-4所示的减法运算电路，当R1=R2，R3=RF 时，有如下关系式： )(1120i i U U R RFU -=（11-4）图11-4 减法运算电路5、 积分运算电路图11-5 积分运算电路反相积分电路如图11-5所示。

在理想化条件下，输出电压U 0等于 001()(0)ti C U t U dt U RC =-+⎰ （11-5） 式中U C (0)是t=0时刻电容C 两端的电压值，即初始值。

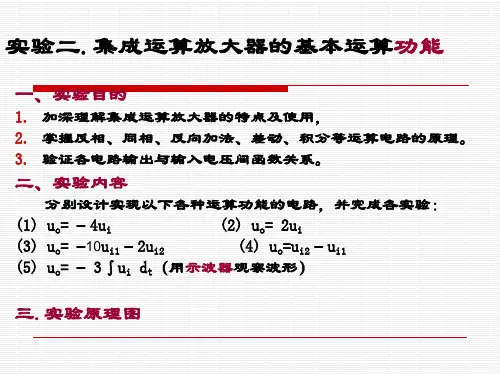

实验七 集成运算放大器的应用（一）模拟运算电路预习部分一、实验目的1. 研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。

2. 掌握运算放大器的使用方法，了解其在实际应用时应考虑的一些问题。

二、实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。

本实验采用的集成运放型号为μA741，引脚排列如图2-7-1所示。

它是八脚双列直插式组件，②脚和③脚为反相和同相输入端，⑥脚为输出端，⑦脚和④脚为正，负电源端，①脚和⑤脚为失调调零端，①⑤脚之间可接入一只几十K Ω的电位器并将滑动触头接到负电源端。

⑧脚为空脚。

当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。

在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。

1) 反相比例运算电路电路如图2-7-2所示。

对于理想运放， 该电路的输出电压与输入电压之间的关系为Uo ＝－（R F / R 1）Ui为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1‖R F 。

2) 反相加法电路图2-7-2 反相比例运算电路 图2-7-3反相加法运算电路电路如图2-7-3所示，输出电压与输入电压之间的关系为F i Fi F O //R //R R R U R R U R R U 2132211=⎪⎪⎭⎫ ⎝⎛+-= 图2-7-1 μA741管脚图3) 同相比例运算电路图2-7-4(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 Uo ＝（1＋R F / R 1）Ui R 2＝R 1 // R F当R 1→∞时，Uo ＝Ui ，即得到如图2-7-4(b)所示的电压跟随器。

图中R 2＝R F ，用以减小漂移和起保护作用。

一般R F 取10K Ω，R F 太小起不到保护作用，太大则影响跟随性。

(a) 同相比例运算电路 (b) 电压跟随器图2-7-4 同相比例运算电路4) 差动放大电路（减法器）对于图2-7-5所示的减法运算电路，当R 1＝R 2，R 3＝R F 时， 有如下关系式图2-7-5 减法运算电路 图2-7-6 积分运算电路 5) 积分运算电路反相积分电路如图2-7-6所示。

集成运算放大器的应用实验报告引言集成运算放大器（Operational Amplifier，简称Op Amp）是一种常用的电子元器件，广泛应用于各种电路中。

本实验主要目的是通过实践操作，掌握Op Amp的基本原理、特性以及应用。

本文档将详细记录实验过程、结果分析以及心得体会。

实验设备与材料1.集成运算放大器芯片2.电源（直流电源和信号发生器）3.示波器4.电阻、电容等基本元件5.连接线和面包板6.多用途实验电路板实验目标1.了解集成运算放大器的基本原理和特性。

2.熟悉使用Op Amp进行电压放大、非反相放大、反相放大等基本运算。

3.掌握Op Amp的应用范围和适用条件。

4.实验结果的数据测量和分析。

5.总结实验心得，进一步巩固理论知识。

实验原理集成运算放大器的基本原理集成运算放大器是一种具有高增益、输入阻抗大、输出阻抗小的电子放大器。

它通常由差动放大器和输出级组成。

集成运算放大器的输入端有两个，分别为非反相输入端（+）和反相输入端（-）。

输出端的电压和电源电压之间的差值称为放大倍数，通常表示为A。

集成运算放大器的主要特点有以下几个方面：1.无穷大的增益：理论上，集成运放的增益可以达到无穷大。

2.高输入阻抗：集成运放的输入电阻非常大。

3.低输出阻抗：集成运放的输出电阻非常小。

4.大信号频率响应范围宽：集成运放的频带宽度一般为几十到上百MHz。

Op Amp的应用电压放大器电压放大器利用Op Amp的高增益特性，将输入信号进行放大。

输入信号经过放大后，输出信号可以达到较高的幅度。

电压放大器通常采用非反相放大电路，输出信号与输入信号的相位关系相同。

非反相放大器非反相放大器是一种常见的Op Amp应用电路。

它实际上是电压放大器的一种特殊形式。

非反相放大器的特点是输出信号与输入信号具有相同的相位关系，通过选择合适的电阻比例，可以实现不同的电压放大倍数。

反相放大器反相放大器也是一种常用的Op Amp应用电路。
