PHR系列小型洛氏硬度计和小型洛氏硬度计价格
PHR系列小型洛氏硬度计
标题：PHR系列小型洛氏硬度计
﹡小型、轻便、准确，可以象千分尺一样使用。﹡由主机和支承座组成，可以在桌面上使用或携带到车间现场使用。﹡真实的洛氏硬度试验原理，与台式机相同的测试精度，符合中国标准GB/T230.2。样机经中国计量院检测，误差不大于1.5HRC。﹡可测试许多台式硬度计无法测试的细、小、长及异型零件。﹡可测试标准件、五金件、刀具等零件。﹡可直接测试钢管的内、外表面硬度。﹡非常适于测试支承面较小的零件（例如小型冲压件）。﹡可溯源的标准硬度块。﹡经标准洛氏硬度计检验合格的压头。﹡用于校验试验力的测力仪可溯源到国家副基准。初试验力：10kg总试验力：60kg、100kg、150kg压头：120°金刚石圆锥1.588mm硬质合金球示值误差：符合GB/T230.2...
厂家：南北PHR系列C型洛氏硬度计
标题：PHR系列C型洛氏硬度计
仪器用途一种小型、机械式、高精度的便携式硬度计。仪器由C型架、夹紧工件用的螺杆和硬度测量头组成。真实的洛氏硬度试验原理，标准的洛氏硬度试验条件，符合中国标准GB/T230.2用于在车间现场快速测试台式机无法测试的超长、超厚、超重、异型及组装设备上的零件，测试各种形状、各种尺寸的热处理成品和半成品零件。仪器可以测试平面或曲面工件，只要工件可以被夹住，并且被测表面垂直于压头都可以测试。用于生产检验和验收检验，可代替精度不高的里氏硬度计。仪器特点﹡将仪器卡在工件上并夹紧之后进行硬度测试，无需移动工件。﹡测试操作快速、方便、无损。﹡如千分尺一样的读数机构，精确、方便、重复性好。﹡如台式机一样的测试精度，误差不大于1.5HRC。初试验...
厂家：南北计
标题：PHR系列磁力式洛氏硬度计
仪器用途利用两个磁力吸盘将洛氏硬度计测头固定在钢铁工件表面完成硬度测试。真实的洛氏硬度试验原理，标准的洛氏硬度试验条件，直接测出HRC硬度值，符合中国标准GB/T230.2-2002。用于精确测试大型的、组装的、不可切割及不便移动的钢铁工件。可测试钢板、钢管、轴类、模具、大锻件及具有合适测量面的大中型热处理零件。可测试钢结构、压力容器等焊接件的焊缝硬度。PHR-100x型仪器可测试窄条型零件，例如机床导轨。可代替精度不高的里氏硬度计。仪器特点﹡只接触工件一侧即可完成硬度测试，无需移动或支撑工件。﹡测试操作快速、方便、无损。﹡如千分尺一样的读数机构，精确、方便、重复性好。﹡如台式机一样的测试精度，误差不大于1.5HRC。﹡用于生产现场的硬度检验，可代...
厂家：南北
标题：PHR系列链式洛氏硬度计
﹡利用链条将洛氏硬度计测头固定在工件表面，完成硬度测试。﹡真实的洛氏硬度试验原理，标准的洛氏硬度试验条件，精度符合中国标准GB/T230.2。样机经中国计量院检测，误差不大于1.5HRC，与台式机相同。﹡测试时先将仪器捆绑在工件上，拉紧链条，然后施加试验力，测试稳定性好，重复性好，精度高，可代替精度不高的里氏硬度计。﹡用于测试钢管、轴类、轧辊等具有圆柱形表面的工件。可逐段检测，可测试钢管焊缝的硬度。﹡可溯源的标准硬度块。﹡经标准洛氏硬度计检验合格的压头。﹡用于校验试验力的测力仪可直接溯源到国家副基准。﹡用于现场精确测试大型轴类、轧辊、钢管等具有圆柱形表面的工件。可用于工件硬度的逐段检测，用于钢管焊缝及热影响区的硬度检测，用于...

合集下载

HR-150AI型洛氏硬度计

HR-150AI型洛氏硬度计

产品资料----洛氏硬度计
HR-150AI型洛氏硬度计
HR-150AI型洛氏硬度计是在HR-150A型洛氏硬度计的基础上改进而成的，是最受用户欢迎的洛氏硬度试验仪器。

HR-150AI型洛氏硬度计具有结构简洁合理，精度稳定准确，按装使用简便易行，故障率低，维修方便等诸多优点，是广大用户进行洛氏硬度试验的首选产品。

本硬度计可用来测定硬质合金、淬火钢及未经淬火钢材的洛氏硬度值。

广泛应用于厂矿、科研单位和大专院校试验室中。

主要技术规格
测量范围：20-88HRA，20-100HRB，20-70HRC
试验力：588.4、980.7、1471牛顿（60、100、150公斤力）
试样允许最大高度：170毫米
压头中心至机壁距离：135毫米
硬度分辨率：0.5HR
外形尺寸：466x238x630毫米
重量：约60千克
主要附件
大平试台：1个金刚石圆锥压头：1只
小平试台：1个φ1.588毫米钢球压头：1只
大V形试台：1个标准洛氏硬度块：5块。

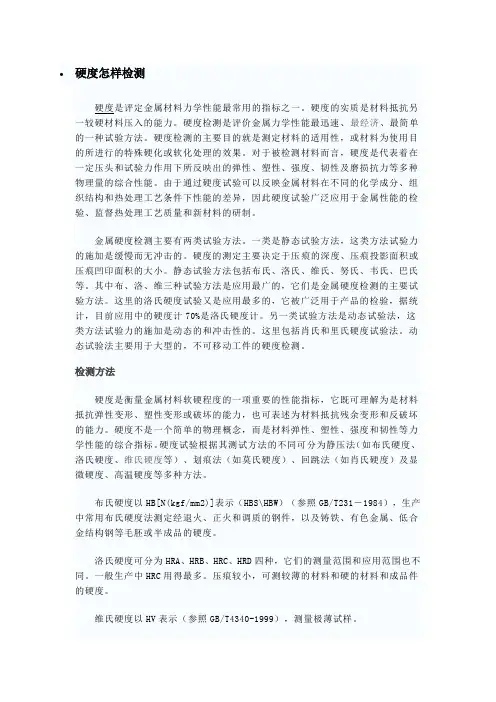

硬度怎样检测

硬度怎样检测

硬度怎样检测硬度是评定金属材料力学性能最常用的指标之一。

硬度的实质是材料抵抗另一较硬材料压入的能力。

硬度检测是评价金属力学性能最迅速、最经济、最简单的一种试验方法。

硬度检测的主要目的就是测定材料的适用性，或材料为使用目的所进行的特殊硬化或软化处理的效果。

对于被检测材料而言，硬度是代表着在一定压头和试验力作用下所反映出的弹性、塑性、强度、韧性及磨损抗力等多种物理量的综合性能。

由于通过硬度试验可以反映金属材料在不同的化学成分、组织结构和热处理工艺条件下性能的差异，因此硬度试验广泛应用于金属性能的检验、监督热处理工艺质量和新材料的研制。

金属硬度检测主要有两类试验方法。

一类是静态试验方法，这类方法试验力的施加是缓慢而无冲击的。

硬度的测定主要决定于压痕的深度、压痕投影面积或压痕凹印面积的大小。

静态试验方法包括布氏、洛氏、维氏、努氏、韦氏、巴氏等。

其中布、洛、维三种试验方法是应用最广的，它们是金属硬度检测的主要试验方法。

这里的洛氏硬度试验又是应用最多的，它被广泛用于产品的检验，据统计，目前应用中的硬度计70%是洛氏硬度计。

另一类试验方法是动态试验法，这类方法试验力的施加是动态的和冲击性的。

这里包括肖氏和里氏硬度试验法。

动态试验法主要用于大型的，不可移动工件的硬度检测。

检测方法硬度是衡量金属材料软硬程度的一项重要的性能指标，它既可理解为是材料抵抗弹性变形、塑性变形或破坏的能力，也可表述为材料抵抗残余变形和反破坏的能力。

硬度不是一个简单的物理概念，而是材料弹性、塑性、强度和韧性等力学性能的综合指标。

硬度试验根据其测试方法的不同可分为静压法（如布氏硬度、洛氏硬度、维氏硬度等）、划痕法（如莫氏硬度）、回跳法（如肖氏硬度）及显微硬度、高温硬度等多种方法。

布氏硬度以HB[N(kgf/mm2)]表示（HBS\HBW）（参照GB/T231－1984），生产中常用布氏硬度法测定经退火、正火和调质的钢件，以及铸铁、有色金属、低合金结构钢等毛胚或半成品的硬度。

各类洛氏硬度计表盘读数的原理和方法

各类洛氏硬度计表盘读数的原理和方法

?
3、表面洛氏硬度指示表
?????????表面洛氏硬度试验除了与洛氏硬度在试验力等试验条件上有所不同外，在硬度值的计算上也进行了简化或改进。表面洛氏硬度的计算公式为：
?
??????????表面洛氏以压头的残余压入深度0.001mm为一个洛氏硬度单位，而且将使用金刚石圆锥压头的HRxN标尺和使用钢球压头的HRxT标尺的计算公式进行了统一。按此公式设计的表面洛氏硬度计的指示表表盘上就只有一个刻度值了。当然，在指示表处的一个洛氏单位的位移相当于压头主轴处的0.001mm的位移量。老式的表面洛氏硬度计的表面也有采用一圈200个洛氏单位刻度的，但读数麻烦令人费解，所以现在已经不使用了。表面洛氏的读取方法普通洛氏表外圈刻度的读取完全相同。采用这类表盘的硬度计有：
???????????电动表面洛氏硬度计500MRA/S???????????PHR系列便携式表面洛氏硬度计
?
4、其设备厂在HRXD-150A塑料洛氏硬度计上采用了一种独创的指示表表盘设计，使得塑料洛氏硬度值的读取更为简单方便。
?????????绝大多数洛氏硬度计都是将压头主轴处的压入试件表面所产生的位移，经过5：1的测量杠杆进行机械放大传递到指示表上。(如图1所示）此时，压头主轴上0.002mm的位移传递到指示表上就是0.002X5=0.01mm,我们知道压头主轴的0.002mm就是一个洛氏硬度单位。也就是说通过一个5：1的机械放大完成了e/0.002的计算。?指示表指针旋转一圈表示的位移量是1mm,所以表盘上一圈代表了100个洛氏硬度单位。于是有了一圈100分度的刻度盘（通常为黑色）。这样的刻度盘（图2）就可以直接完成公式（1）的计算。
各类洛氏硬度计表盘读数的原理和方法
????????最传统和最为普遍使用的机械式洛氏硬度计都是用一块机械量表来测量指示所测得的硬度值。由于要兼顾各标尺的洛氏硬度值读取，所以又多有内外两圈的刻度，容易让初次使用的操作者摸不着头脑。我们仅就常见的各种指示表式（国外也称模拟式）洛氏硬度计的各种表盘及读取方法做一简要介绍。
洛氏硬度计说明书

洛氏硬度计说明书

H R – 150 A洛氏硬度计用户须知济南德凯检测仪器有限公司一、概述一、硬度是材料抵抗弹性变形，塑性变形或破坏的能力。

对于以压入法进行的硬度试验，硬度是物质抵抗另一较坚硬的具有一定形状和尺寸的物体压入其表面的能力。

二、洛氏硬度试验的原理洛氏硬度测定方法是用规定的压头，在先后施加的两个试验力（初试验力Fo和总试验力F）作用下，压入试样表面，在总试验力保持一定的时间后，卸除主试验力F1，保留初试验力，测量其压入深度h1，以压入深度h1和在初试验力作用下的压入深度ho之差△h表示洛氏硬度的高低，以压头轴向位移0.002mm作为一个洛氏硬度单位，一般从指示表盘上直接读出，其作用原理见下图：洛氏硬度值按下式记示HR=K-(h1-ho)/C式中C——常数等于0.002毫米K——常数当采用金刚石圆锥压头时为100，当采用钢球压头时为130三、洛氏硬度试验特点洛氏硬度试验采用测量压入深度的方法，硬度值通过指示表直接读出，因此操作简单方便，容易掌握，工作效率高，适应于成批零部件的检验；洛氏硬度试验法，可以采用金刚石压头和钢球压头，可以测量较硬和较软的试样，使用范围广泛，因此洛氏硬度试验在生产中得到广泛应用，成为检验产品质量，确定合理的加工工艺的主要检测手段。

洛氏硬度计是生产企业，大中院校，科研机构进行硬度试验，科学科研工作最常用的实验仪器。

二、硬度计的应用洛氏硬度试验按材料硬度范围，试样厚度不同，可以选择不同的压头及试验力，并用不同的标尺表示，组常用的有A、B、C标尺，下表给出了常用标尺的试验力，压头、常数K的数值及适用范围与应用举例。

洛氏硬度计使用范围洛氏硬度标尺硬度符号压头类型初试验力F（公斤）主试验力F1（斤）总试验力F（斤）常数适用范围应用举例A HRA 金刚石圆锥压头10 5060 100 20-88HRA硬金属及硬质合金B HRB 直径1.5875,mm球压头10 90 100 130 20-100HRB有色金属及软金属C AHC 金刚石圆锥压头10 140 150 100 20-70HRC热处理结构钢、工具钢D HRD 金刚石圆锥压头10 90 100 100 40-77HRD表面淬火钢薄钢F HRF 直径1.5875mm球压头10 50 60 130 60-100HRF有色金属G HRG 直径1.5875mm球压头10 140 150 130 30-94HRG珠光体铁、钢镍、锌合金三、主要技术参数1 、初试验力98.07N(10kgf)2 、总试验力588.4N(60kgf)、980.7N(100kgf)、1471N(150kgf)3 、指示器刻度C：0——100；B：30——1304 、试件最大高度加丝杠保护套时为100mm不加丝杠保护套时为170mm5 、压痕中心至机壁距离135mm6 、硬度计外形尺寸466×238×630mm7 、硬度计净重65kg四、机构性能简介本硬度计由机身、试验力施加机构、测量指示机构及试件支撑机构等部分组成（见图1）。
