洛氏硬度计的使用
- 格式：doc
- 大小：77.00 KB
- 文档页数：11
.
1 / 11 洛氏硬度计的使用
在规定条件下，将压头〔金刚石圆锥、钢球或硬质合金球〕分2个步骤压入试样外表。卸除主试验力后，在初试验力下测量压痕剩余深度h。以压痕剩余深度h代表硬度的上下。洛氏硬度试验原理如下图。
1—在初始试验力F0下的压入深度；2—在总试验力F0+F1下的压入深度；3—去除主试验力F1后的弹性回复深度；4—剩余压入深度h；5—试样外表；6—测量基准面；7—压头位置
右图：洛氏硬度试验原理图
洛氏硬度值按下式计算：
N－常数，对于A、C、D、N、T标尺，N=100；其他标尺，N=130；
h－剩余压痕深度，mm；
S－常数，对于洛氏硬度，S=0.002mm，对于外表洛氏硬度，S=0.001mm。每一洛氏硬度单位对应的压痕深度，洛氏硬度为0.002mm，外表洛氏硬度为0.001mm。压痕越浅，硬度越高。洛氏硬度试验分为2种，一种是普通洛氏硬度试验，一种是外表洛氏硬度试验。洛氏硬度试验采用1200金刚石圆锥和1.588mm、3.175mm钢球三种压头，采用60kg、100kg、150kg三种试验力，它们共有九种组合，对应于洛氏硬度的九个标尺，即HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK。外表洛氏硬度试验采用1200金刚石圆锥和1.588mm钢球2种压头，采用15kg、30kg、45kg三种试验力，它们共有六种组合，对应于外表洛氏的六个标尺，即HR15N、HR30N、HR45N、HR15T、HR30T、HR45T。
操作规程编辑

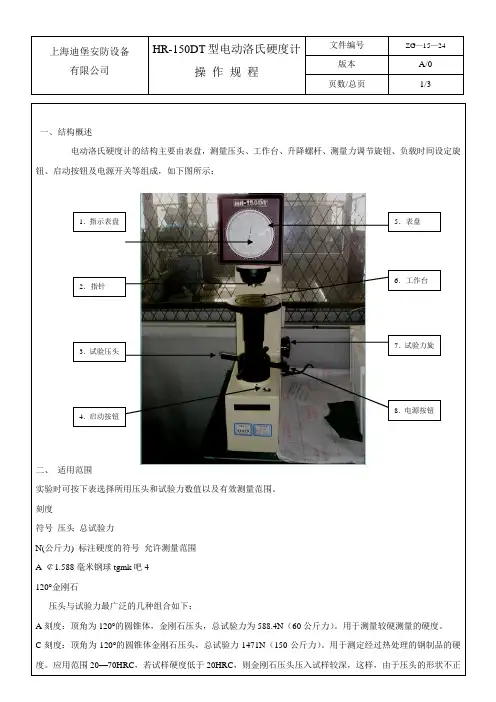

HR-150A洛氏硬度计试验前的准备工作
使用围
试验时立按下表选用压头和总试验力:
刻 度符 号 压 头 总试验力N(kgf) 标注硬度 符号 允许测量 围
B Φ1.588/mm钢球 980.7(100) HRB 20-100
C 120°金刚石1471(150) HRC 20-70
A 120°金刚石 588.4(60) HRA 20-88
A标尺: 用于测定硬度超过70HRC的金属(如碳化钨,硬质合金等), 也可测定硬的薄板材料以及外表淬硬的材料.
C标尺: 用于测定経过热处理的钢制品硬度.
B标尺: 用于测定较软的或中等硬度的金属以及未经淬硬的钢制品.
(1) 调整主试验力的加荷速度;(2)试验力的选择(150KG:1471N 100KG/980.7N
60KG/588N));(3 )小心安装硬度计压头.
试验程序 .
2 / 11 (1) 将丝杠顶面及工作台上下端面擦净,将工作台置于丝杠台上;
(2) 将试件支撑面擦净置于工作台上,旋转手轮使工作台缓慢上升并顶起压头,至小指针指向红点,大指针旋转3圈垂直向上为止;
(3) 旋转指示器外壳,使C,B之间长刻线与大指针对正;
(4) 拉动加荷手柄,施加主试验力,指示器的大指针按逆时针方向转动;
(5) 当指示针转动停止下来后,即可将卸荷手柄推回,卸除主试验力;
(6) 从指示器上相应的标尺读数;
(7) 转动手轮使试件下降,再移动试件.按以上(2)-(6)步骤进展新的试验;
(8) 试验完毕后用防尘罩将机器盖好.
考前须知
(1) 定期在丝杠与手轮的接触面注入少量机油;
(2) 硬度计使用前,应将丝杠顶面和工作台上端面擦净;
(3) 定期用标准硬度块检查硬度计精度,决不允许在支撑面试验;
(4) 当标准硬块支承面有毛刺时应用油石打光,在其不同位置试验时,硬块应在工作台上拖动,不应拿离工作台.
洛氏硬度计主要技术参数
洛氏标尺:HRA,HRB,HRC,HRD,HRE,HRF,HRG,HRH,HRK
初试验力(N):98.07(10kg)
总试验力(N):588(60kg),980(100kg),1471(150kg)
硬度值读数方式:表盘
试件允许最大高度:170mm
压头中心到机身距离:165mm
洛氏硬度计外形尺寸(mm):520×240×700
洛氏硬度计重量(kg):80
执行标准:GB/T230.2 国家标准、JJG112检定规程
硬度值围
HRA:20～88
HRB:20～100
HRC:20～70
标准配件
金刚石洛氏压头、直径1.5875mm硬质合金球压头
大平试台、中平试台、V型试台、HRC、HRB硬度块 .
3 / 11 洛氏硬度计
MC010-HRS-150数显洛氏硬度计(大屏幕液晶屏显)是机电一体化的硬度测试仪器.数显洛氏硬度计外观新颖,大屏幕显示,菜单式结构,采用微机控制,硬度值以数字直接显示.硬度测试结果可以直接打印输出,升降螺杆与旋轮间自动反应锁合,外接RS232超级终端设置,可外接打印机,具有良好的可靠性,可操作性和直观性;除试台升降外,完全实现了自动化,消除了操作和读数误差.
数显洛氏硬度计还具有洛氏标尺的选择/塑料洛氏标尺的选择〔可选配功能)/各硬度之间的硬度换算等功能.
数显洛氏硬度计适用于黑色金属、有色金属和非金属材料的硬度测定.
操作应用编辑
洛氏硬度试验采用了3种压头，6种试验力，根据金属材料材质、硬度围及尺寸的不同，共有15个标尺可供选择，可以测试从很软到很硬几乎全部常见的金属材料，应用围十分广阔。洛氏硬度计在工业生产中得到了广泛应用，成为检验产品质量，确定合理加工工艺的主要手段。可测试各种黑色和有色金属，测试淬火钢、回火钢、退火钢、外表硬化钢、各种厚度的板材、硬质合金材料、粉末冶金材料、热喷涂层的硬度。
外表洛氏硬度计用于测试薄板金属、薄壁管材、外表硬化钢和小零件的硬度。
适用围编辑
淬火、外表淬火钢,调质、退火钢,冷硬铸件,可锻铸件,硬质合金钢,铝合金,轴承钢,硬化薄钢板等.
数显洛氏硬度计主要技术参数:
洛氏标尺:HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK
初试验力(N):98.07N(10kg)
总试验力(N):588(60kg),980N(100kg),1471N(150kg)
转换标尺:外表洛氏、布氏、维氏
硬度读取:大屏幕数字显示
数据输出:置打印机和RS232接口
总试验力保持时间(S):0-60
试件允许最大高度:170mm
电源电压:AC220V±5%,50~60Hz
压头中心到机身距离:165mm
数显洛氏硬度计外形尺寸(mm):520×240×720
数显洛氏硬度计重量(kg):约80
执行标准:GB/T230.2国家标准;JJG112检定规程
硬度值围:
HRA:20～88
HRB:20～100
HRC:20～70
.
4 / 11 数显洛氏硬度计标准配件(附件):
金刚石洛氏压头、直经1.5875mm硬质合金球压头
大平试台、中平试台、“V〞型试台
HRC〔2〕、HRB硬度块
RS232通讯线
电源线
洛氏系列编辑
HR-150A型手动洛氏硬度计、HR-150DT型电动洛氏硬度计、HRM-45型电动外表洛氏硬度计、HRS-150型数显洛氏硬度计、HRMS-45型数显外表洛氏硬度计和HRSS-150型数显双洛氏硬度计、HBRV-187.5型布洛维硬度计、HD9-45型光学外表洛氏硬度计和XHR-150塑料洛氏硬度计.TH3200全自动洛氏硬度计。
电动型
产品介绍：
电动洛氏硬度计
电动洛氏硬度计是用于专门测试金属材料洛氏硬度的半自动洛氏硬度计。试验力施加、保荷、卸荷自动完成，操作简便。
淬火钢，调质、退火钢，冷硬铸件，可锻铸件，铝合金，铜，轴承钢等。
u 洛氏标尺：HRA, HRB, HRC, HRD, HRE, HRF,HRG,HRH,HRK
u 初试验力：10Kg (98.07N)
u 主试验力：60Kg (588N), 100Kg (980N), 150Kg (1471N)
u 操作方式：电动
u 硬度显示：表盘式
u 保菏时间：2 ~ 60S
u 试件最大高度：170mm
u 仪器尺寸：520X240X700MM (长X宽X高，LXWXH)
u 仪器重量：80 Kg
u 电源 ：AC220V + 5%, 50~60 Hz
.
5 / 11 u 执行标准：GB/T230.2 国家标准、JJG112检定规程
标准配件、附件
->金刚石洛氏压头壹只 ->直径1.5875mm硬质合金球压头壹只，
->大平试台一个 ->中平试台一个
->V型试台一个 ->小平试台一个
->硬度块三块 ->电源线壹根
维护与保养
3.1 硬度计长时间不使用时，应用防尘罩将机器盖好。
3.2 定期在丝杠〔26〕与手轮〔27〕的接触面注入少量机油。
3.3 硬度计使用前，应将丝杠〔26〕顶面和工作台上端面擦净。
3.4 如发现硬度示值误差较大：
① 可拿下工作台，检查其与丝杠接触面是否清洁；
② 检查丝杠保护套是否顶起工作台；
③ 检查压头是否损坏。
3.5 假设施加主试验力时，指示器指针开场转动很快，然后缓慢转动，说明缓冲器机 油太少了，此时可掀起缓冲器〔7〕上端的毡垫，缓慢地注入清洁的 20#机油。同时屡次拉 推手柄〔15〕〔16〕 、 ，使活塞上下移动屡次，将缓冲器的空气全部排除，直到活塞沉到底 时有油从上面溢出为止。
3.6 用本机携带的标准硬度块定期检查硬度计精度。
将工作台及标准硬度块擦净，在硬度块工作面进展试验，决不允许在支承面试验。
假设示值误差较大， 除按本节第四项检查外， 检查标准硬度块支承面是否有毛刺，
假设有毛刺应用油石打光。
在标准硬度块不同位置试验时，硬度块应在工作台上拖动，不应拿离工作台。
3.7 本仪器应定期进展核查，并周期进展检定。
磁力型
利用磁力吸盘将硬度计吸附在钢铁零件外表，不必移动零件，单侧接触零件即可完成测试，只要有适宜的测试外表，任何形状、任意大小的零件都可测试。
