建筑结构实验报告

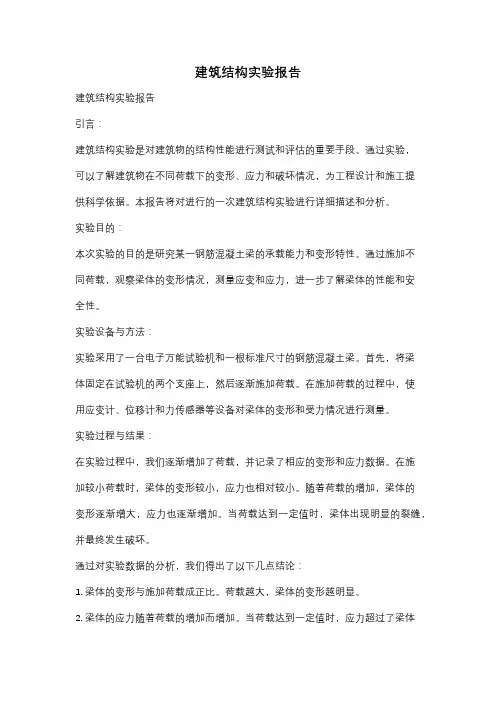

建筑结构实验报告建筑结构实验报告引言：建筑结构实验是对建筑物的结构性能进行测试和评估的重要手段。

通过实验，可以了解建筑物在不同荷载下的变形、应力和破坏情况，为工程设计和施工提供科学依据。

本报告将对进行的一次建筑结构实验进行详细描述和分析。

实验目的：本次实验的目的是研究某一钢筋混凝土梁的承载能力和变形特性。

通过施加不同荷载，观察梁体的变形情况，测量应变和应力，进一步了解梁体的性能和安全性。

实验设备与方法：实验采用了一台电子万能试验机和一根标准尺寸的钢筋混凝土梁。

首先，将梁体固定在试验机的两个支座上，然后逐渐施加荷载。

在施加荷载的过程中，使用应变计、位移计和力传感器等设备对梁体的变形和受力情况进行测量。

实验过程与结果：在实验过程中，我们逐渐增加了荷载，并记录了相应的变形和应力数据。

在施加较小荷载时，梁体的变形较小，应力也相对较小。

随着荷载的增加，梁体的变形逐渐增大，应力也逐渐增加。

当荷载达到一定值时，梁体出现明显的裂缝，并最终发生破坏。

通过对实验数据的分析，我们得出了以下几点结论：1. 梁体的变形与施加荷载成正比。

荷载越大，梁体的变形越明显。

2. 梁体的应力随着荷载的增加而增加。

当荷载达到一定值时，应力超过了梁体的承载能力，导致破坏。

3. 梁体在破坏前出现了明显的裂缝。

这些裂缝是由于梁体受到的应力超过了材料的抗拉能力造成的。

实验结果的分析与讨论：根据实验结果，我们可以对建筑结构的设计和施工提出以下几点建议：1. 在设计建筑结构时，需要充分考虑荷载情况，并确保结构的承载能力能够满足实际需求。

2. 在施工过程中，需要严格控制施加的荷载，并监测结构的变形和应力情况。

一旦发现异常，应及时采取措施进行修复或加固。

3. 钢筋混凝土结构在受力过程中会出现裂缝，这需要在设计和施工中考虑到，并采取相应的措施来控制和修复裂缝，以确保结构的安全性。

结论：建筑结构实验是评估建筑物结构性能的重要手段。

通过实验，我们可以了解建筑物在不同荷载下的变形、应力和破坏情况。

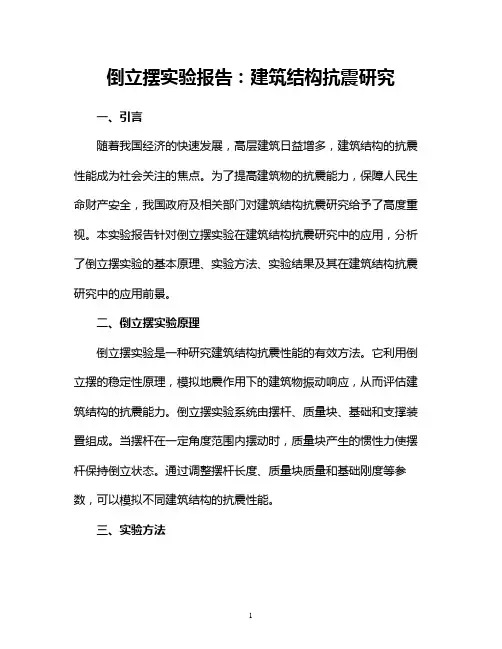

倒立摆实验报告：建筑结构抗震研究一、引言随着我国经济的快速发展，高层建筑日益增多，建筑结构的抗震性能成为社会关注的焦点。

为了提高建筑物的抗震能力，保障人民生命财产安全，我国政府及相关部门对建筑结构抗震研究给予了高度重视。

本实验报告针对倒立摆实验在建筑结构抗震研究中的应用，分析了倒立摆实验的基本原理、实验方法、实验结果及其在建筑结构抗震研究中的应用前景。

二、倒立摆实验原理倒立摆实验是一种研究建筑结构抗震性能的有效方法。

它利用倒立摆的稳定性原理，模拟地震作用下的建筑物振动响应，从而评估建筑结构的抗震能力。

倒立摆实验系统由摆杆、质量块、基础和支撑装置组成。

当摆杆在一定角度范围内摆动时，质量块产生的惯性力使摆杆保持倒立状态。

通过调整摆杆长度、质量块质量和基础刚度等参数，可以模拟不同建筑结构的抗震性能。

三、实验方法本实验采用数值模拟与实验相结合的方法，研究倒立摆实验在建筑结构抗震研究中的应用。

首先，建立倒立摆实验的数值模型，分析摆杆长度、质量块质量和基础刚度等参数对建筑结构抗震性能的影响。

然后，设计并实施倒立摆实验，验证数值模型的准确性。

最后，根据实验结果，提出提高建筑结构抗震能力的措施。

四、实验结果与分析1.数值模拟结果通过数值模拟，得到了不同参数下建筑结构的抗震性能。

结果表明，摆杆长度、质量块质量和基础刚度对建筑结构的抗震性能有显著影响。

摆杆长度越长，建筑结构的抗震能力越强；质量块质量越大，建筑结构的抗震能力越弱；基础刚度越大，建筑结构的抗震能力越强。

2.实验结果根据实验方案，进行了倒立摆实验。

实验结果表明，倒立摆实验可以有效地模拟建筑结构在地震作用下的振动响应。

通过对比实验结果与数值模拟结果，验证了数值模型的准确性。

同时，实验结果也表明，倒立摆实验可以评估建筑结构的抗震能力，为建筑结构设计提供依据。

五、建筑结构抗震研究展望倒立摆实验作为一种有效的建筑结构抗震研究方法，具有广泛的应用前景。

未来研究方向主要包括：1.进一步优化倒立摆实验系统，提高实验精度和可靠性。

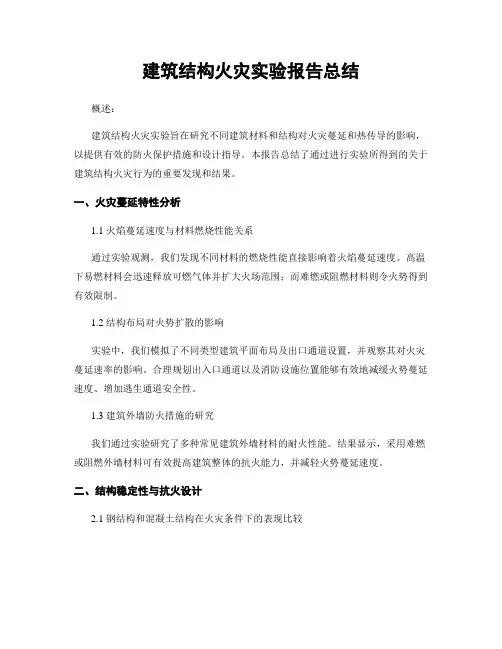

建筑结构火灾实验报告总结概述：建筑结构火灾实验旨在研究不同建筑材料和结构对火灾蔓延和热传导的影响，以提供有效的防火保护措施和设计指导。

本报告总结了通过进行实验所得到的关于建筑结构火灾行为的重要发现和结果。

一、火灾蔓延特性分析1.1 火焰蔓延速度与材料燃烧性能关系通过实验观测，我们发现不同材料的燃烧性能直接影响着火焰蔓延速度。

高温下易燃材料会迅速释放可燃气体并扩大火场范围；而难燃或阻燃材料则令火势得到有效限制。

1.2 结构布局对火势扩散的影响实验中，我们模拟了不同类型建筑平面布局及出口通道设置，并观察其对火灾蔓延速率的影响。

合理规划出入口通道以及消防设施位置能够有效地减缓火势蔓延速度、增加逃生通道安全性。

1.3 建筑外墙防火措施的研究我们通过实验研究了多种常见建筑外墙材料的耐火性能。

结果显示，采用难燃或阻燃外墙材料可有效提高建筑整体的抗火能力，并减轻火势蔓延速度。

二、结构稳定性与抗火设计2.1 钢结构和混凝土结构在火灾条件下的表现比较通过模拟不同类型的钢结构和混凝土结构在火灾环境中受到极端温度作用后的行为，我们发现钢结构更容易受到高温影响而失去强度，进一步导致建筑倒塌；而混凝土结构在一定程度上保持其承载能力。

2.2 结构施工质量对防治火灾扩散影响经过实验控制组和试验组进行比较观察，我们发现良好的施工质量是确保建筑消防安全的重要因素之一。

精细施工可以提高纵横向连通性及密闭性，从而降低了火势传播速率以及避免了火灾事故的扩大。

2.3 专用防火材料对建筑结构阻燃性能的增强实验结果显示，采用高效的专用防火材料（如防火涂料、阻燃夹层等）可以有效地提高建筑结构在火灾中的抵抗能力。

这些材料不仅具有较好的耐火性能，还可以降低热传导和保护结构基本完整。

三、应急逃生设计与消防设备配置3.1 安全疏散路径规划靠谱性验证通过实验模拟不同紧急情况下的人员疏散过程及时间，我们检验了安全疏散路径规划方案的合理性。

科学合理的路径规划设计能够最大限度地减少逃生难度，提高人员疏散效率。

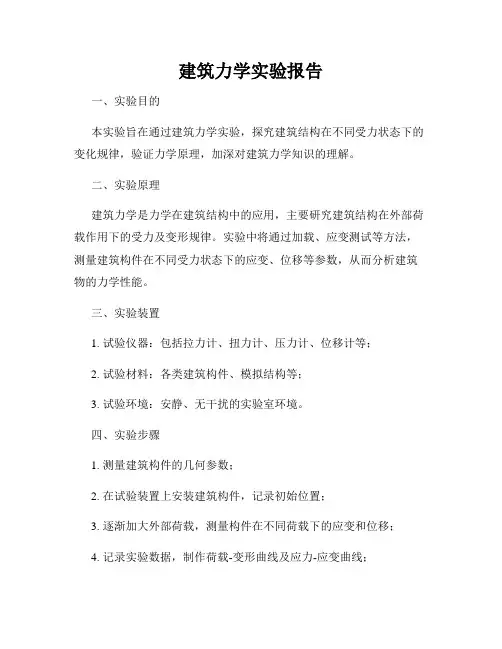

建筑力学实验报告
一、实验目的
本实验旨在通过建筑力学实验，探究建筑结构在不同受力状态下的变化规律，验证力学原理，加深对建筑力学知识的理解。

二、实验原理
建筑力学是力学在建筑结构中的应用，主要研究建筑结构在外部荷载作用下的受力及变形规律。

实验中将通过加载、应变测试等方法，测量建筑构件在不同受力状态下的应变、位移等参数，从而分析建筑物的力学性能。

三、实验装置
1. 试验仪器：包括拉力计、扭力计、压力计、位移计等；
2. 试验材料：各类建筑构件、模拟结构等；
3. 试验环境：安静、无干扰的实验室环境。

四、实验步骤
1. 测量建筑构件的几何参数；
2. 在试验装置上安装建筑构件，记录初始位置；
3. 逐渐加大外部荷载，测量构件在不同荷载下的应变和位移；
4. 记录实验数据，制作荷载-变形曲线及应力-应变曲线；
5. 分析实验结果，得出结论。

五、实验数据处理
1. 绘制荷载-变形曲线，分析建筑构件的受力性能；
2. 绘制应力-应变曲线，分析结构材料的力学性能；
3. 计算建筑构件的变形、变形后的形状、受力情况等参数。

六、实验结论
通过建筑力学实验，我们验证了建筑结构在外部荷载作用下的受力及变形规律，加深了对建筑力学知识的理解。

建筑力学实验不仅是理论知识的检验，在实践中还能培养学生的动手能力和实践能力，为今后从事相关工作打下良好的基础。

以上是本次建筑力学实验的实验报告，谢谢阅读。

建筑结构试验报告引言本报告旨在记录建筑结构试验的全部过程和结果，并根据试验结果进行分析和评价。

试验的目的是通过对建筑结构进行负荷测试，评估其性能和稳定性，以保证建筑物在使用过程中的安全性和可靠性。

试验目标本次试验的主要目标是评估建筑结构在极限状态下的承载能力和变形性能，并根据试验结果分析结构的安全性和稳定性。

试验对象本次试验的对象是某高层建筑的主体结构，包括柱、梁和地板板等主要组成部分。

本次试验采用负荷试验方法，通过逐渐增加和减小施加在建筑结构上的荷载，观察和记录结构的变形情况和负荷承载能力。

试验过程试验前准备在正式进行试验之前，首先需要对试验对象进行检查和准备。

确定试验对象的尺寸、材料和连接方式，并清理试验现场，确保试验的准确性和安全性。

试验装置搭建根据试验要求和试验对象的特点，搭建试验装置。

装置包括试验台架、负荷传感器、变形测量仪等。

将逐渐增加荷载施加在试验对象上，并记录荷载的大小和变形情况。

在荷载达到预定数值后，保持一定时间，并记录结构的变形稳定情况。

荷载卸载逐渐减小荷载，并记录结构的变形情况。

在荷载完全卸载后，观察结构的恢复程度。

试验结果和分析根据试验过程中记录的数据和观察到的现象，对试验结果进行分析和评价，以评估建筑结构的安全性。

荷载 - 变形关系根据荷载和变形记录的数据，绘制荷载 - 变形曲线。

通过曲线的变化趋势，可以评估结构的变形性能和承载能力。

结构的变形和破坏情况观察试验对象在负荷施加过程中的变形情况，并对结构的塑性变形和破坏情况进行分析。

根据观察和分析，评估结构的稳定性和抗震性能。

结构的安全性评估综合考虑荷载 - 变形关系、变形和破坏情况等因素，对结构的安全性进行评估。

根据评估结果，提出相应的建议和改进措施。

结论通过本次试验，对建筑结构的性能和稳定性进行了全面的评估。

根据试验结果和分析，确认了试验对象的安全性和可靠性，并提出了相应的建议和改进措施。

参考文献[1] XX标准：建筑结构试验方法[2] XX图册：建筑结构试验装置搭建指南。

《建筑结构试验》实验报告课程名称：《建筑结构试验》实验名称：混凝土简支梁的破坏性试验院（系）：土木工程学院专业：土木工程专业2008 年《建筑结构试验》实验报告课程名称：《建筑结构试验》实验项目名称：试验3 钢筋混凝土简支梁试验实验类型：综合性实验地点：结构实验室实验日期；2008年一、实验目的和要求1、掌握制定结构构件试验方案的原则及试验的加荷方案和测试方案。

2、观察钢筋混凝土试件从开裂、受拉钢筋屈服、直至受压区混凝土被压碎这三个阶段的受力与破坏的过程。

3、能够对使用使用荷载作用下受弯构件的强度、刚度以及裂缝宽度等进行正确计算。

4、进一步学习常用仪表的选择和使用操作方法。

5、掌握测量数据的整理、分析和表达。

二、实验内容1、试件的安装:由四人把电阻应变片粘贴好的砼试件抬到结构试验室安装地，另外四人把反力架的螺帽旋开把钢横梁（每两人抬一边），再把试件搁置到横梁上。

量取距离做好记号，安装分配梁并固定好；同时，另外同学把电阻应变片导线与静态电阻应变仪连接好，并做好记录进行编号一一对应检查，确保准确无误。

取分配梁的中间点位置安装液压千斤顶（在其上面有机械式传感器）。

最后再次检查各螺帽是否拧紧，检查导线是否一一对应，检查仪器是否正常工作。

2、试验过程：第一步，预先加荷载，以确保仪器能正常工作和各接触点接触是否到位。

第二步，开始按照预先设定的荷载进行加载。

在加载的同时，我们在观察构件表面的和仪器数据。

第三步，在加载到我们预先计算好开裂荷载前时，我们特别的慢慢的加载防止因为加载过快而导致不能看得到开裂的准确荷载。

在这一步，看到在荷载作用下，梁上部受拉混凝土开始出现裂缝，随着荷载加大，裂缝不断延伸，宽度不断扩大。

第四步，当构件出现裂缝后，就一直加载到受压区混凝土被压碎。

在这过程中看见混凝土被慢慢的压碎。

三、加载和测试方案设计1、利用静载反力试验台上液压设备和荷载分配梁系统，对梁跨三分点处施集中荷载，使梁在跨中形成纯弯段。

实验一电阻应变计、电阻应变仪、百分表和电测位移传感器的使用一实验目的与内容本实验的目的是：实验的主要内容和实施过程简述如下：二实验数据记录和整理实验概况表等强度梁几何尺寸表(mm) 表1-1半桥接法：应变测量表表1-3三实验结果的分析讨论1、等强度梁在P=30N作用时，对梁体受力情况进行分析，针对梁体的实测值与理论值的比较，写出实验结果。

等强度梁在P=30N作用时梁应力与挠度的实测值与理论值的比较表表1-62、根据表1-6，分析实测值与理论值产生误差的原因，并就不同测试仪器的实测值与理论值分别进行分析。

3、试从表1-3和表1-5的实验结果，计算等强度梁材料的弹性模量E和泊松比ν。

K，填4、若将等强度梁上的应变片按下图a和b所示进行接线，试分别计算桥臂系数n入表1-7，并与指导书图1-3a和b作比较，对电桥桥臂特性写出结论，并就主要优缺应变测量不同接法的特性表表1-75、结合本实验，试比较机测法与电测法的主要优缺点。

（可用列表法进行比较）6、试述如何利用本实验装置，进行电阻应变计的灵敏系数测定。

实验二6m钢桁架结构静力试验一实验目的与内容本实验的目的是：实验的主要内容和实施过程简述如下：二实验数据记录和整理6m桁架几何尺寸表(mm)1、桁架下弦节点挠度整理1）比较桁架在P = 30.0kN作用时，下弦各节点挠度的测量值与理论值，填入表2-4。

注：计算上述测量值时，必须考虑支座位移影响的修正。

2）绘制桁架下弦各节点挠度的测量值与理论值的荷载——变形曲线（必须考虑支座位移影响的修正）图2-1 桁架下弦各节点挠度D2、D3、D4、D5的测量值与理论值的荷载—变形曲线3）绘制桁架下弦各节点在各级荷载下的挠度曲线（测量值与理论值比较）（必须考虑支座位移影响的修正）图2-2 桁架下弦各节点挠度D2、D3、D4、D5在各级荷载下的挠度曲线（测量值与理论值比较）2、桁架上弦杆转角A1（″）的整理1）比较桁架在P = 30.0kN作用时，桁架上弦杆转角的测量值与理论值，填入表2-5。

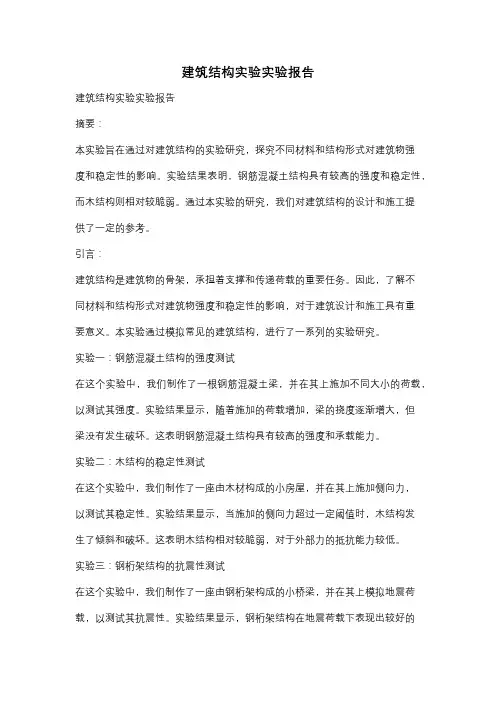

建筑结构实验实验报告建筑结构实验实验报告摘要：本实验旨在通过对建筑结构的实验研究，探究不同材料和结构形式对建筑物强度和稳定性的影响。

实验结果表明，钢筋混凝土结构具有较高的强度和稳定性，而木结构则相对较脆弱。

通过本实验的研究，我们对建筑结构的设计和施工提供了一定的参考。

引言：建筑结构是建筑物的骨架，承担着支撑和传递荷载的重要任务。

因此，了解不同材料和结构形式对建筑物强度和稳定性的影响，对于建筑设计和施工具有重要意义。

本实验通过模拟常见的建筑结构，进行了一系列的实验研究。

实验一：钢筋混凝土结构的强度测试在这个实验中，我们制作了一根钢筋混凝土梁，并在其上施加不同大小的荷载，以测试其强度。

实验结果显示，随着施加的荷载增加，梁的挠度逐渐增大，但梁没有发生破坏。

这表明钢筋混凝土结构具有较高的强度和承载能力。

实验二：木结构的稳定性测试在这个实验中，我们制作了一座由木材构成的小房屋，并在其上施加侧向力，以测试其稳定性。

实验结果显示，当施加的侧向力超过一定阈值时，木结构发生了倾斜和破坏。

这表明木结构相对较脆弱，对于外部力的抵抗能力较低。

实验三：钢桁架结构的抗震性测试在这个实验中，我们制作了一座由钢桁架构成的小桥梁，并在其上模拟地震荷载，以测试其抗震性。

实验结果显示，钢桁架结构在地震荷载下表现出较好的稳定性和抗震能力，未发生倒塌或破坏。

这表明钢桁架结构在地震等自然灾害中具有较高的安全性。

讨论：通过以上实验研究，我们可以得出以下结论：1. 钢筋混凝土结构具有较高的强度和稳定性，适用于建造高层建筑和大跨度结构。

2. 木结构相对较脆弱，对于外部力的抵抗能力较低，适用于建造小型建筑和轻负荷结构。

3. 钢桁架结构具有较好的抗震性能，适用于地震等自然灾害频发地区的建筑物。

结论：建筑结构的强度和稳定性对于建筑物的安全性和使用寿命具有重要影响。

通过本实验的研究，我们对不同材料和结构形式的特点和适用范围有了更深入的了解。

这将为建筑设计和施工提供重要的参考和指导，以确保建筑物的安全和可持续发展。

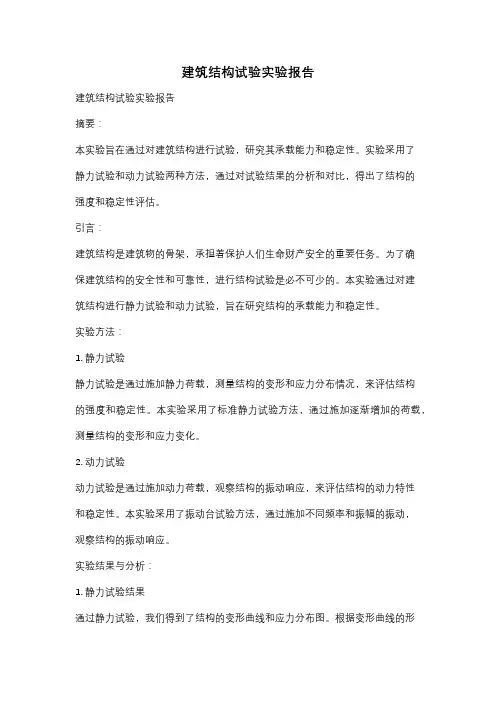

建筑结构试验实验报告建筑结构试验实验报告摘要：本实验旨在通过对建筑结构进行试验，研究其承载能力和稳定性。

实验采用了静力试验和动力试验两种方法，通过对试验结果的分析和对比，得出了结构的强度和稳定性评估。

引言：建筑结构是建筑物的骨架，承担着保护人们生命财产安全的重要任务。

为了确保建筑结构的安全性和可靠性，进行结构试验是必不可少的。

本实验通过对建筑结构进行静力试验和动力试验，旨在研究结构的承载能力和稳定性。

实验方法：1. 静力试验静力试验是通过施加静力荷载，测量结构的变形和应力分布情况，来评估结构的强度和稳定性。

本实验采用了标准静力试验方法，通过施加逐渐增加的荷载，测量结构的变形和应力变化。

2. 动力试验动力试验是通过施加动力荷载，观察结构的振动响应，来评估结构的动力特性和稳定性。

本实验采用了振动台试验方法，通过施加不同频率和振幅的振动，观察结构的振动响应。

实验结果与分析：1. 静力试验结果通过静力试验，我们得到了结构的变形曲线和应力分布图。

根据变形曲线的形状和应力分布的均匀性，我们可以初步评估结构的强度和稳定性。

同时，我们还可以计算出结构的荷载-变形关系和应力-应变关系，进一步分析结构的性能。

2. 动力试验结果通过动力试验，我们得到了结构的振动响应曲线和频率响应谱。

根据振动响应曲线的振幅和频率，我们可以初步评估结构的动力特性和稳定性。

同时，我们还可以计算出结构的振动频率和阻尼比，进一步分析结构的振动特性。

结论：通过对建筑结构的静力试验和动力试验，我们得出了以下结论：1. 结构的强度和稳定性良好，能够承受设计荷载。

2. 结构的动力特性较好，能够满足抗震要求。

3. 在实验过程中，结构的变形和应力分布较为均匀，没有出现明显的异常情况。

建议：基于本次实验的结果，我们提出以下建议：1. 在实际建设中，应严格按照设计要求进行施工，确保结构的强度和稳定性。

2. 在结构设计中，应充分考虑结构的动力特性，以提高抗震能力。

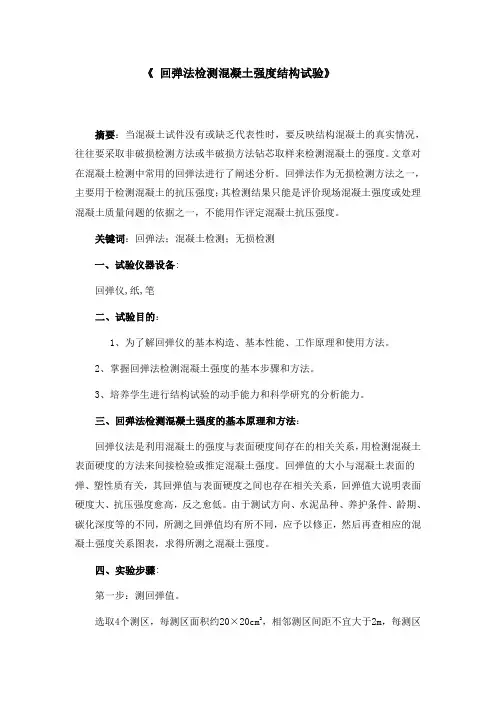

《回弹法检测混凝土强度结构试验》摘要：当混凝土试件没有或缺乏代表性时，要反映结构混凝土的真实情况，往往要采取非破损检测方法或半破损方法钻芯取样来检测混凝土的强度。

文章对在混凝土检测中常用的回弹法进行了阐述分析。

回弹法作为无损检测方法之一，主要用于检测混凝土的抗压强度；其检测结果只能是评价现场混凝土强度或处理混凝土质量问题的依据之一，不能用作评定混凝土抗压强度。

关键词：回弹法；混凝土检测；无损检测一、试验仪器设备:回弹仪,纸,笔二、试验目的：1、为了解回弹仪的基本构造、基本性能、工作原理和使用方法。

2、掌握回弹法检测混凝土强度的基本步骤和方法。

3、培养学生进行结构试验的动手能力和科学研究的分析能力。

三、回弹法检测混凝土强度的基本原理和方法：回弹仪法是利用混凝土的强度与表面硬度间存在的相关关系，用检测混凝土表面硬度的方法来间接检验或推定混凝土强度。

回弹值的大小与混凝土表面的弹、塑性质有关，其回弹值与表面硬度之间也存在相关关系，回弹值大说明表面硬度大、抗压强度愈高，反之愈低。

由于测试方向、水泥品种、养护条件、龄期、碳化深度等的不同，所测之回弹值均有所不同，应予以修正，然后再查相应的混凝土强度关系图表，求得所测之混凝土强度。

四、实验步骤:第一步：测回弹值。

选取4个测区，每测区面积约20×20cm2，相邻测区间距不宜大于2m，每测区弹击16个点。

每个测区内的16个测点易均匀分布，同一测点只允许弹击一次，测点不应在气孔或外露石子上，相邻两测点的净距一般不小于2cm 。

第二步：测碳化深度。

在回弹的每个测区选择一处用浓度为1﹪酚酞酒精溶液来量测混凝土的碳化深度。

每处量测垂直深度1-2次，精度为0.05cm 。

求得碳化深度dm 。

第三步：数据计算。

1) 求回弹平均值。

每测区共弹击16点，16个回弹值中，分别剔除3个最大值和最小值，余下10个回弹值的平均值为测区代表值：∑==101101i i m R R式中 m R ——测区平均回弹值，计算至0.1；R i ——第i 个测点的回弹值。

建筑结构实训报告一、实训背景与目的本次建筑结构实训旨在帮助学生进一步理解和掌握建筑结构的基本概念与计算方法，培养学生分析和解决建筑结构问题的能力，提高其实际操作技能。

通过实践操作，使学生对建筑结构设计和计算过程有更深入的认识，为以后从事相关工作打下坚实的基础。

二、实训内容在本次实训中，我们选择了一栋三层住宅建筑作为研究对象。

通过实地考察，我们了解到该建筑的主体结构采用了钢筋混凝土框架结构，屋面采用斜屋顶形式。

本次实训主要以该建筑结构的承载力计算和抗震设计为主要内容。

1. 结构材料与构件该建筑的主体结构采用了钢筋混凝土，其中混凝土使用了标号为C30的混凝土，钢筋采用了HRB400级别的钢筋。

墙体采用了砌筑砖墙，地基基础采用了扩展基础设计。

2. 承载力计算在进行承载力计算时，我们首先考虑了建筑的垂直荷载和水平荷载。

垂直荷载主要包括建筑自重、活载和附加荷载等，并通过相应的计算公式得出了各个构件的受力情况。

水平荷载主要包括地震力和风荷载等，我们采用了规范中的计算方法进行了相关的分析和计算。

3. 抗震设计在进行抗震设计时，我们根据规范的要求，采用了等效静力法进行了抗震计算。

首先确定了设计地震烈度和设防烈度等参数，然后进行了结构的抗震计算和设计。

三、实训过程1. 实地勘察在实训开始前，我们首先进行了该建筑的实地勘察，了解了建筑的基本情况。

通过观察和测量，我们确定了该建筑的结构形式、材料使用情况以及地基基础的设计等重要信息。

2. 承载力计算在进行承载力计算时，我们首先进行了结构的静力分析，包括结构的受力模型的简化和受力节点的确定等。

然后，通过应力平衡等原理，计算了各个构件的内力和外力。

3. 抗震设计在进行抗震设计时，我们首先根据规范要求进行了设计地震烈度和设防烈度的确定。

然后，通过等效静力法计算了结构的地震力，并与结构的承载力进行了比较和分析。

最后，进行了结构的抗震设计和合理化处理。

四、实训收获与体会通过本次建筑结构实训，我们进一步了解了建筑结构的基本原理和计算方法，提高了自己的实际操作能力和分析问题的能力。

一、实验目的本次实验旨在通过实际操作，加深对建筑结构设计原理和施工技术的理解，培养学生的动手能力、分析问题和解决问题的能力。

通过实验，使学生掌握以下内容：1. 建筑结构的基本组成和受力特性；2. 常用建筑材料的力学性能；3. 建筑结构设计的基本原则和方法；4. 建筑施工技术的操作流程和注意事项。

二、实验内容1. 常用建筑材料的力学性能测试；2. 建筑结构模型搭建与加载实验；3. 建筑结构设计计算与分析；4. 建筑施工技术模拟实验。

三、实验原理1. 常用建筑材料的力学性能测试：通过拉伸试验、压缩试验、弯曲试验等方法，测定建筑材料的抗拉强度、抗压强度、抗弯强度等力学性能指标。

2. 建筑结构模型搭建与加载实验：根据设计图纸，搭建建筑结构模型，并在模型上施加不同形式的荷载，观察结构的变形和破坏情况，分析结构的受力特性。

3. 建筑结构设计计算与分析：根据建筑结构的基本原理和设计规范，对实验结构进行力学计算，分析结构的受力状态和变形情况，验证设计方案的合理性。

4. 建筑施工技术模拟实验：模拟建筑施工过程中的各个环节，如基础施工、主体结构施工、装饰装修等，使学生了解施工技术的操作流程和注意事项。

四、实验步骤1. 常用建筑材料的力学性能测试：（1）准备实验材料：钢筋、混凝土、木材等常用建筑材料；（2）按照实验要求，对材料进行切割、加工，使其满足力学性能测试的要求；（3）进行拉伸试验、压缩试验、弯曲试验等，测定材料的力学性能指标。

2. 建筑结构模型搭建与加载实验：（1）根据设计图纸，准备建筑结构模型所需的材料；（2）按照设计要求，搭建建筑结构模型；（3）在模型上施加不同形式的荷载，观察结构的变形和破坏情况；（4）记录实验数据，分析结构的受力特性。

3. 建筑结构设计计算与分析：（1）根据实验结构的设计要求，进行力学计算；（2）分析结构的受力状态和变形情况；（3）验证设计方案的合理性。

4. 建筑施工技术模拟实验：（1）模拟建筑施工过程中的各个环节；（2）观察施工技术的操作流程和注意事项；（3）总结施工经验。

《建筑结构试验》实验报告课程名称：《建筑结构试验》实验名称：桁架的非破损试验院（系）：土木工程学院专业：土木工程专业2008 年《建筑结构试验》实验报告课程名称：《建筑结构试验》实验项目名称：试验4：桁架的非破损试验实验类型：综合性实验地点：结构实验室实验日期；2008 年 04月26日一、实验目的和要求1、学习应变的电测法和机测法。

2、进一步学习和掌握几种常用仪器的性能、安装和使用方法。

2、通过对钢桁架各杆件应变的测试，验证理论计算的正确性，加深对理论的理解。

3、掌握静载试验的一般方法。

二、实验内容1、桁架的安装：由于桁架平面外刚度较弱，故安装时采用专门措施，设置了侧向支撑，用以保证桁架上弦的侧向稳定。

其侧向支撑点的位置根据设计要求确定，支撑点的间距不大于上弦出平面的计算长度。

同时侧向支撑点也不妨碍桁架在其平面内的位移。

支座采用一端铰支座，一端为滚动铰支座。

安装时候，支承中心线的位置尽可能准确。

再安装千斤顶、力传感器。

桁架此时安装完毕。

2、试验过程：桁架安装完成后，检查确认各个连接是否稳固，导线连接是否到位。

然后把电阻应变片导线与静态数显仪对应连接，并记下导线与其所对应的编号。

再次检查确认无误后进行预加载。

检查各个仪器工作正常后再进行下一步正式试验。

本试验加载共分为三级。

一人做记录，一人操作仪器，另外三人对百分表读数，其余同学看同组人员做；每级停歇时间10分钟，此时记录各个应变片的应变值和各个百分表的读数。

三、加载方案设计1、观测项目：A 、观测各杆件的轴向应变，计算各杆件的内力；B 、观测各下弦节点的位移；C 、观测支座水平位移和竖向位移。

2、测试方法：采用电测法和机械测试方法。

3、支座情况：采用简支形式，采用一端铰支座，一端为滚动铰支座。

4、加荷方式：用垂直加荷方式，加载使用千斤顶进行。

5、测点布置:如下图-1示。

6、侧向支撑:采用两榀屋架相互支撑，以保证稳定性。

7、人员分组：由于实验室条件限制，一部分人具体操作，其余均观看。

一、实验目的1. 了解砖砌体结构的受力特性；2. 掌握砖砌体结构抗压强度试验的方法和步骤；3. 分析砖砌体结构抗压破坏过程及破坏形态；4. 评估砖砌体结构的抗压性能。

二、实验原理砖砌体结构是一种常见的建筑结构形式，其主要受力方式为抗压。

本实验通过加载砖砌体试件，测试其抗压强度，以了解砖砌体结构的受力特性。

砖砌体结构的抗压强度计算公式为：\[ f_c = \frac{F}{A} \]其中，\( f_c \) 为砖砌体结构的抗压强度（MPa），\( F \) 为试件破坏时的最大荷载（kN），\( A \) 为试件横截面积（mm²）。

三、实验材料与设备1. 实验材料：- 砖：普通粘土砖，尺寸为240mm×115mm×53mm；- 砂浆：水泥砂浆，配合比为水泥：砂=1：2；- 水：清洁淡水。

2. 实验设备：- 抗压试验机：最大荷载为1000kN；- 量具：钢尺、卡尺等；- 记录仪：记录试验数据。

四、实验步骤1. 准备工作：- 按照设计要求，制作砖砌体试件，尺寸为240mm×115mm×53mm，砂浆厚度为15mm；- 将砖块按照设计要求堆砌，注意砂浆饱满度；- 将试件养护至设计龄期。

2. 实验加载：- 将试件放置在抗压试验机的上端，调整加载速度为0.5MPa/s；- 开始加载，直至试件破坏。

3. 数据记录：- 记录试件破坏时的最大荷载；- 观察并记录试件破坏过程中的现象。

4. 实验结束：- 将试件从试验机上取下，观察破坏形态；- 清理实验场地。

五、实验结果与分析1. 实验数据：试件编号 | 最大荷载（kN） | 抗压强度（MPa）------- | -------- | --------1 | 120 | 50.02 | 110 | 45.53 | 95 | 39.52. 结果分析：通过实验结果可以看出，砖砌体结构的抗压强度随着最大荷载的增加而逐渐增大，但增长速度逐渐变缓。

【实习报告】建筑结构实习报告范文
实习报告。

实习单位，某建筑设计公司。

实习时间，2021年7月1日至2021年8月31日。

实习报告人，某某。

一、实习单位概况。

某建筑设计公司是一家专业从事建筑设计的公司，拥有一支经验丰富的设计团队和先进的设计理念。

公司主要承接各类建筑项目的设计工作，包括住宅、商业、办公楼等多个领域。

二、实习内容。

在实习期间，我主要负责参与公司的建筑结构设计工作。

具体包括以下几个方面：
1. 参与项目讨论会议，了解项目需求和设计要求；
2. 进行建筑结构的初步设计，包括梁、柱、楼板等结构的布置
和尺寸确定；
3. 参与与结构相关的技术交流和讨论，学习先进的建筑结构设
计理念和方法；
4. 协助完成建筑结构的施工图设计，包括结构图纸的绘制和修改。

三、实习收获。

在实习期间，我通过参与实际项目的设计工作，深入了解了建
筑结构设计的流程和方法，提升了自己的专业能力和实际操作能力。

同时，通过与公司的设计团队成员和技术人员的交流，我也学习到
了许多实用的建筑结构设计经验和技巧。

四、实习总结。

通过这次实习，我不仅对建筑结构设计有了更深入的了解，还
学到了许多实用的设计技能和经验。

在未来的学习和工作中，我将
继续努力，不断提升自己的专业能力，为建筑设计事业贡献自己的力量。

以上就是我的实习报告，谢谢！。

探究建筑结构与力的关系实验报告一、引言建筑结构与力的关系是建筑设计中重要的基础知识，了解建筑结构受力情况对于确保建筑物的安全性至关重要。

本实验旨在探究建筑结构在不同受力情况下的变形和承载能力，并通过实验数据分析力对建筑结构的影响。

二、实验目的1. 掌握建筑结构受力分析的基本原理；2. 了解建筑结构在不同受力情况下的变形特点；3. 分析力对建筑结构的影响。

三、实验原理1. 建筑结构的受力分析：建筑结构受到的力包括重力、水平力和垂直力等。

力的作用会使结构产生变形和应力，通过对结构进行受力分析，可以确定结构的受力情况。

2. 建筑结构的变形特点：在受力作用下，建筑结构会发生变形，主要包括拉伸、压缩、弯曲和剪切等。

3. 力对建筑结构的影响：不同大小和方向的力对建筑结构的变形和承载能力都会产生影响，合理设计力的大小和方向可以确保建筑物的安全性。

四、实验材料和装置1. 材料：木板、木棍、绳子、砖块等；2. 装置：简易建筑结构模型、测力计、测量工具等。

五、实验步骤1. 搭建简易建筑结构模型：使用木板和木棍等材料搭建一个简易的建筑结构模型，模拟实际建筑物的结构形式。

2. 施加不同方向的力：在建筑结构模型上施加不同方向和大小的力，并记录施加力的数值。

3. 观察变形情况：通过测量建筑结构模型在不同力作用下的变形情况，记录下不同部位的变形量。

4. 测力计测量：使用测力计测量建筑结构模型上各部位受力的大小，并记录测量结果。

5. 数据分析：根据实验数据，分析建筑结构在不同受力情况下的变形特点和承载能力，并探究力对建筑结构的影响。

六、实验结果与分析1. 变形情况：根据测量数据，分析建筑结构在不同受力情况下的变形情况。

例如，在施加垂直力时，建筑结构可能会发生压缩变形；在施加水平力时，建筑结构可能会发生弯曲变形等。

2. 承载能力：根据测力计测量结果，分析建筑结构在不同受力情况下的承载能力。

通过对比不同部位受力的大小，可以评估建筑结构的稳定性和安全性。

电阻应变片的粘贴实验[建筑结构试验实验报告之电阻应变片粘贴]《建筑结构试验》实验课程名称：《建筑结构试验》实验名称：电阻应变片的粘贴院（系）：土木工程学院专业班级：土木工程专业2022年《建筑结构试验》实验课程名称：《建筑结构试验》实验项目名称：试验2电阻应变片的粘贴实验类型：验证性实验地点：结构实验室实验日期：2022年一、实验目的和要求1、初步掌握常温电阻应变片的粘贴技术，熟悉应变片的粘贴工艺；2、初步掌握焊线和检查；3、在试件上粘贴应变片，做好接线、防潮、检查等准备，为后续电阻应变测量的实验做好准备。

二、实验内容1、试件表面的处理；2、应变片的拣选；3、应变片的粘贴；4、粘贴质量的检查、5、链接引线的焊接。

三、试验仪表及器材1、电桥2、兆欧表3、万用表4、粘结剂（502胶粘结剂及环氧树脂、乙二胺、磷苯二甲三二丁酯、丙酮等）5、电子天平（精度0.1g）6、钢筋混凝土试件7、电烙铁及其他工具、引线若干和棉球。

四、实验步骤1、电阻应变片的筛选：剔除丝栅有形状缺陷，片内有气泡、霉斑、锈点等缺陷的应变片。

用电桥测量阻值，进行阻值选配。

同一测区用片的阻值相差不得超过仪器可调的范围。

2、构件被测位置，画出贴片定位线。

在贴片处用细砂布按45°方向交叉打磨并干燥处理，然后用浸有丙酮的棉球将打磨处沿同一方向擦洗干净直至棉球洁白为止。

3、贴片：在应变片基底底面涂上502胶（502胶要适中，否则将影响应变片测试性能。

此外小心不要被502胶粘住手指，如被粘住用丙酮泡洗），立即将应变片底面向下放在试件被测位置上，并使应变片基准对准定位线。

将一小片薄膜盖在应变片上，用手指柔和滚压挤出多余的胶，使应变片和试件完全粘合后再放开。

检查应变片与试件之间有无气泡、翘曲、脱胶等现象，若有则须重贴。

6、固化：快干胶和环氧树脂均靠自然干燥让溶剂挥发而固化。

为加快这一过程，采用红外线灯或热吹风机，将贴片区加热至60°-70°C.7、检查：检查应变片与试件之间有无气泡、翘曲、脱胶等现象，若有则须重贴。
