双相不锈钢分类 牌 及标准

双相不锈钢分类及代表牌号
双相不锈钢一般可分为四类：
第一类属低合金型，代表牌号是UNSS32304(23Cr-4Ni0.1N)，钢中不含钼，耐点蚀当量，PRE值为24～25，在耐应力腐蚀方面可代替AISI304(0Cr18Ni9)或316(0Cr17Ni12MO2)使用。

第二类属中合金型，代表牌号是UNSS31803(22Cr-5Ni-3MO-0.15N)，PRE值为32～33，他的耐蚀性能介于AISI316L(00Cr17Ni14M02)和6%MO+N奥氏体不锈钢之间。

第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号有
UNSS32750(25Cr-6Ni-3MO-2Cu-0.2N)，PRE值为38～39，这类钢的耐蚀性能高于22%Cr的双相不锈钢。

第四类属超级双相不锈钢型，含高钼和氮，标准牌号有UNSS32750(25Cr-7Ni-3.7MO-0.3N)，有的也含钨和铜，PRE值大于40，可适用于苛刻的介质条件，具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。

双相不锈钢的代表牌号见表1。

表 1 双相不锈钢(DSS)代表牌号的主要化学成分和耐点蚀当量值(PREN)
这些牌号主要适用于变形材，与其相当的牌号也可用于铸件。

中国开发研制的双相不锈钢见表2。

表 2 中国开发研制的双相不锈钢。

第一类属低合金型，代表牌号UNS S32304（），钢中不含钼，PREN值为24-25，在耐应力腐蚀方面可代替AISI304或316使用。

第二类属中合金型，代表牌号是UNS S31803（）,PREN值为32-33，其耐蚀性能介于AISI 316L 和6%Mo+N奥氏体不锈钢之间。

第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号UNSS32550（），PREN值为38-39，这类钢的耐蚀性能高于22%Cr的双相不锈钢。

第四类属超级双相不锈钢型，含高钼和氮，标准牌号UNS S32750（）,有的也含钨和铜,PREN 值大于40,可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。

国内外主要双相不锈钢牌号的近似对照见表2。

表1 双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值Representative Duplex Stainless Steel Types,MainChemical Analysis and Pitting Resistance Equivalent Number表2 各国主要双相不锈钢牌号的近似对照Comparison of Main Duplex Stainless Steels Of Different Countries工业事业部五分厂2008年8月5日双相不锈钢是指不锈钢中同时具有奥氏体和铁素体两种金相组织结构的不锈钢。

不锈钢一般是不锈钢和耐酸钢的总称。

不锈钢是指耐大气、蒸汽和水等弱介质腐蚀的钢，而耐酸钢则是指耐酸、碱、盐等化学浸蚀性介质腐蚀的钢。

不锈钢自本世纪初问世，到现在已有90多年的历史。

不锈钢的发明是世界冶金史上的重大成就，不锈钢的发展为现代工业的发展和科技进步奠定了重要的物质技术基础。

不锈钢钢种很多，性能各异，它在发展过程中逐步形成了几大类。

按组织结构分，分为马氏不锈钢（包括沉淀硬化不锈钢）、铁素体不锈钢、奥氏体不锈钢和奥氏体加铁素体双相不锈钢等四大类；按钢中的主要化学成分或钢中的一些特征元素来分类，分为铬不锈钢、铬镍不锈钢、铬镍钼不锈钢以及低碳不锈钢、高钼不锈钢、高纯不锈钢等；按钢的性能特点和用途分类，分为耐硝酸不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力腐蚀不锈钢、高强不锈钢等；按钢的功能特点分类，分为低温不锈钢、无磁不锈钢、易切削不锈钢、超塑性不锈钢等。

普及一下2205双相不锈钢的知识!※双相不锈钢(Duplex stainless steel)※双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。

双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。

1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。

AOD工艺带来的诸多进步之一就是合金元素N的添加。

双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。

双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。

双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含Mo的低级双相不锈钢2304；2、标准双相不锈钢2205，占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。

典型代表钢种2507。

双相不锈钢中的合金元素主要是Cr、Mo、N、Ni，它们在双相钢中的作用如下：1、Cr钢中最少含有10.5%的Cr才能形成保护钢不受大气腐蚀的稳定的钝化膜。

不锈钢的耐蚀性能随Cr的含量提高而增强。

Cr是铁素体元素，它可以使具有体心立方晶格的铁组织稳定，也可以提高钢在高温下的抗氧化能力。

2、MoMo与Cr协同作用能提高不锈钢的抗氯化物腐蚀的能力。

Mo在氯化物环境下的抗点蚀和缝隙腐蚀的能力是Cr的3倍(参见CPT公式)。

Mo是铁素体形成元素，同样能促进形成金属间相。

因此，通常奥氏体不锈钢中Mo含量小于7.5%，双相钢中小于4%。

3、NN元素可增加奥氏体和双相不锈钢的抗点蚀和缝隙腐蚀的能力，并可以显著地提高钢的强度，它是固溶强化最有效的一个元素。

双相不锈钢材料牌号
双相不锈钢是一种具有良好耐腐蚀性能和高强度的不锈钢材料。

常见的双相不锈钢材料牌号包括：
1. 2205：常用的双相不锈钢材料，含有22%铬和5%镍，并添
加了3%钼。

具有较高的强度和耐蚀性，能够在广泛的工业应
用中使用。

2. S31803：双相不锈钢的一种标准牌号，含有18-20%铬和4-6%镍。

具有较高的耐腐蚀性和强度，常用于化工、海洋工程
和石油行业。

3. S32205：与S31803相似的双相不锈钢材料，含有22%铬和5%镍。

具有优异的耐腐蚀性和机械性能，广泛应用于海洋工程、化工和食品加工等领域。

4. 2507：高合金双相不锈钢，含有25%铬和7%镍，添加了4%钼和0.25%氮等合金元素。

具有较高的抗腐蚀性能和耐久性，
常用于海洋工程、石油勘探和化工设备等。

这些双相不锈钢材料牌号多数基于AISI（美国钢铁协会）标
准命名，其他国家或地区也有类似的命名体系。

不同牌号的双相不锈钢具有不同的化学成分和性能，选择合适的牌号应根据具体应用需求。

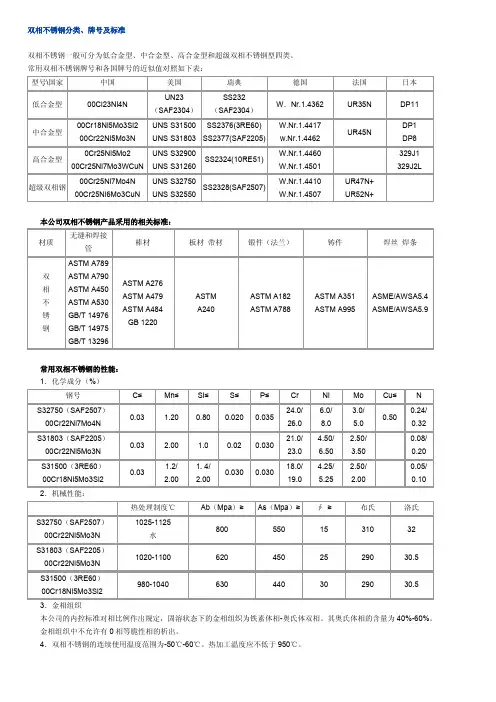

双相不锈钢分类、牌号及标准双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。

常用双相不锈钢牌号和各国牌号的近似值对照如下表：型号\国家中国美国瑞典德国法国日本低合金型00Ci23Ni4NUN23（SAF2304）SS232（SAF2304）W．Nr.1.4362 UR35N DP11中合金型00Cr18Ni5Mo3Si200Cr22Ni5Mo3NUNS S31500UNS S31803SS2376(3RE60)SS2377(SAF2205)W.Nr.1.4417w.Nr.1.4462UR45NDP1DP8高合金型0Cr25Ni5Mo200Cr25Ni7Mo3WCuNUNS S32900UNS S31260SS2324(10RE51)W.Nr.1.4460W.Nr.1.4501329J1329J2L超级双相钢00Cr25Ni7Mo4N00Cr25Ni6Mo3CuNUNS S32750UNS S32550SS2328(SAF2507)W.Nr.1.4410W.Nr.1.4507UR47N+UR52N+本公司双相不锈钢产品采用的相关标准：材质无缝和焊接管棒材板材带材锻件（法兰）铸件焊丝焊条双相不锈钢ASTM A789ASTM A790ASTM A450ASTM A530GB/T 14976GB/T 14975GB/T 13296ASTM A276ASTM A479ASTM A484GB 1220ASTMA240ASTM A182ASTM A788ASTM A351ASTM A995ASME/AWSA5.4ASME/AWSA5.9常用双相不锈钢的性能：1．化学成分（%）钢号C≤Mn≤Si≤S≤P≤Cr Ni Mo Cu≤NS32750（SAF2507）00Cr22Ni7Mo4N 0.03 1.20 0.80 0.0200.03524.0/26.06.0/8.03.0/5.00.500.24/0.32S31803（SAF2205）00Cr22Ni5Mo3N 0.03 2.00 1.0 0.02 0.03021.0/23.04.50/6.502.50/3.500.08/0.20S31500（3RE60）00Cr18Ni5Mo3Si2 0.031.2/2.001. 4/2.000.0300.03018.0/19.04.25/5.252.50/2.000.05/0.102．机械性能：热处理制度℃Ab（Mpa）≥As（Mpa）≥∮≥布氏洛氏S32750（SAF2507）00Cr22Ni5Mo3N 1025-1125水800 550 15 310 32S31803（SAF2205）00Cr22Ni5Mo3N1020-1100 620 450 25 290 30.5S31500（3RE60）00Cr18Ni5Mo3Si2980-1040 630 440 30 290 30.5 3．金相组织本公司的内控标准对相比例作出规定，固溶状态下的金相组织为铁素体相-奥氏体双相。

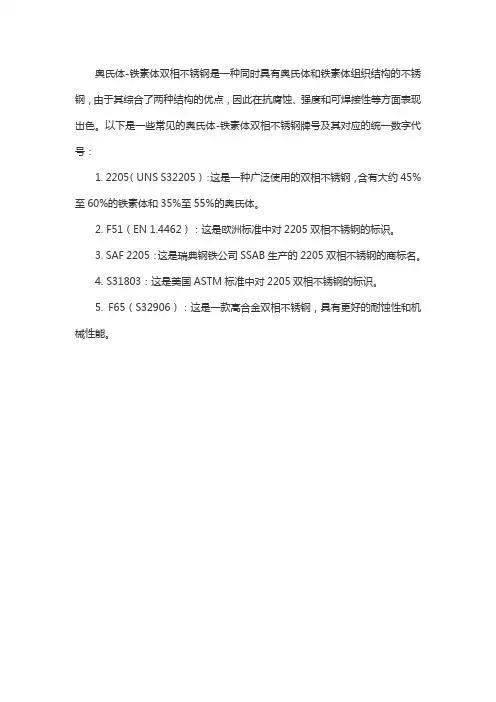

奥氏体-铁素体双相不锈钢是一种同时具有奥氏体和铁素体组织结构的不锈钢，由于其综合了两种结构的优点，因此在抗腐蚀、强度和可焊接性等方面表现出色。

以下是一些常见的奥氏体-铁素体双相不锈钢牌号及其对应的统一数字代号：
1. 2205（UNS S32205）：这是一种广泛使用的双相不锈钢，含有大约45%至60%的铁素体和35%至55%的奥氏体。

2. F51（EN 1.4462）：这是欧洲标准中对2205双相不锈钢的标识。

3. SAF 2205：这是瑞典钢铁公司SSAB生产的2205双相不锈钢的商标名。

4. S31803：这是美国ASTM标准中对2205双相不锈钢的标识。

5. F65（S32906）：这是一款高合金双相不锈钢，具有更好的耐蚀性和机械性能。

双相不锈钢分类、牌号及标准双相不锈钢一般可分为四类：第一类低合金型，代表牌号UNSS32304，钢中不含钼，PREN：24-25，耐应力腐蚀方面可代替AISI 304或是316使用。

第二类中合金型，代表牌号UNSS31803，PREN：32-33耐蚀性能介于AISI316L和6%MO+N奥氏体不锈钢之间。

第三类高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号有UNSS32550，PREN：38-39耐蚀性能高于22%Cr双相不锈钢。

第四类超级双相不锈钢型，含高钼和氮，标准牌号有UNSS32750，有的也含钨和铜，PREN>40可使用于苛刻的介质条件，具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。

（注：PREN：孔蚀抗力当量值）化学成分双相钢的最主要合金元素是Cr、Ni、Mo和N。

其中Cr、Mo为增加铁素体含量，而Ni、N为奥氏体稳定元素。

有些钢种还有Mn、Cu、W等元素。

Cr、Ni、Mo能改进抗腐蚀性。

在含氯化物的环境中其抗点蚀及裂缝腐蚀的性能特别好。

1．化学成分（％）表1牌号 C Cr Ni Mo N P S SAF2205 0.030 21.0-23 4.5-6.5 2.5-3.5 0.08-0.2 0.030 0.030 SA2507 0.030 24.0-26 6.0-8.0 3.0-5.0 0.32 0.035 0.020 2．机械性能双相钢机械性能取决于产品形式及最终热处理，下表列出了规定的极限表2项目牌号试验温度℃RP0.2N/mm2RM0.2N/mm2A5%SAF2205 室温450 620 25 100 360150 335200 310250 295300 285SA2507 室温550 800 1000 46 100 450200 400在-50℃-280℃温度范围同，双相不锈钢具有很好的机械性能，当双相钢长期承受300℃以上高温时，其微观组织会发生变化并导致韧性下降，然而，韧性的降低并不一定对处于工作温度的材料性能产生影响。

2507双相不锈钢标准
2507双相不锈钢是一种具有高强度和耐腐蚀性能的不锈钢合金，其标准在不同国家和地区可能有所不同。

以下是一些常见的标准：
1.UNS S32750：这是美国材料与试验协会（ASTM）制定的标准，是2507双相不锈钢的代号。

2.DIN/EN 1.4410：这是欧洲标准（EN），也是2507双相不锈钢的代号。

3.ASTM A240：这是美国材料与试验协会（ASTM）制定的标准，适用于2507双相不锈钢的化学成分和机械性能。

这些标准通常规定了2507双相不锈钢的化学成分、物理性能、机械性能和热处理等方面的要求。

此外，2507双相不锈钢的抗腐蚀性能也非常重要，其PREN值（耐腐蚀性能指标）越高，耐腐蚀性能越好。

在同等工况下，PREN值越高，耐腐蚀性能越好，例如254SMO 的PREN值为42。

总之，2507双相不锈钢的标准在不同国家和地区可能有所不同，但它们都共同强调了其高强度、耐腐蚀性能和其他优良特性。
