双相不锈钢种类牌号及标准

双相不锈钢分类及代表牌号
双相不锈钢一般可分为四类：
第一类属低合金型，代表牌号是UNSS32304(23Cr-4Ni0.1N)，钢中不含钼，耐点蚀当量，PRE值为24～25，在耐应力腐蚀方面可代替AISI304(0Cr18Ni9)或316(0Cr17Ni12MO2)使用。

第二类属中合金型，代表牌号是UNSS31803(22Cr-5Ni-3MO-0.15N)，PRE值为32～33，他的耐蚀性能介于AISI316L(00Cr17Ni14M02)和6%MO+N奥氏体不锈钢之间。

第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号有
UNSS32750(25Cr-6Ni-3MO-2Cu-0.2N)，PRE值为38～39，这类钢的耐蚀性能高于22%Cr的双相不锈钢。

第四类属超级双相不锈钢型，含高钼和氮，标准牌号有UNSS32750(25Cr-7Ni-3.7MO-0.3N)，有的也含钨和铜，PRE值大于40，可适用于苛刻的介质条件，具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。

双相不锈钢的代表牌号见表1。

表 1 双相不锈钢(DSS)代表牌号的主要化学成分和耐点蚀当量值(PREN)
这些牌号主要适用于变形材，与其相当的牌号也可用于铸件。

中国开发研制的双相不锈钢见表2。

表 2 中国开发研制的双相不锈钢。

1．双相不锈钢：是奥氏体和铁素体共存相比例约各占一半的不锈钢，简称双相钢。

早先有的称“二重钢”，也有叫“复相钢”。

实际相比例是铁素体占45~55%，相应奥氏体占55~45%。

它综合了许多铁素体和奥氏体最有益的性能，显示了独特的有别于常规用不锈钢的特性。

2．使用场合一般使用在含Cl-介质，中温的场合。

尿素级双相钢已在日本东洋公司ACES尿素工艺流程的设备上使用。

3．独特的习性：3．1 与316L型的奥氏体不锈钢相比：a具有良好的耐应力腐蚀破裂性能。

b 具有良好的耐孔蚀，耐缝隙腐蚀性。

c强度高，韧性低。

3．2 焊接性能良好。

3．3 线热膨胀系数低,与碳素钢相近。

3．4几个温度区呈现脆化，有σ，α,χ等相析出。

4．独特习性与冷热成形的工艺对策5．我国市场上的双相不锈钢我国已开发出5种双相钢，都属于第二代钢种，目前只有0Cr18Ni5Mo3Si2钢纳标并大量生产，其他都按厂标生产，产量不大，钢材市场大量进口国外产品。

按双相钢生产技术要求,各国知名企业都打出自已牌号.例如瑞典AVESTA,SANDVIK公司的SAF系列,日本住友公司的DP系列,法国CLI公司UR系列.这些牌号相互对照如下表:6．订购双相不锈钢钢板时应注意的事项：6．1 板材应经固溶处理，质保书中应有加热温度和冷却方式，不能用“迅速冷却”这类含糊的词语表达，这点很重要，最好明确说明“固溶水淬”，国外订货往往如此。

6. 2 订货时应考虑把Ni适当提高到中上限水平。

同时要综合考虑Ni、N关系,因为它们都是奥氏体形成元素，如果Ni，N都在上限，可能导致奥氏体相数量过高，影响耐SCC的性能。

6．3力学性能中，屈服点不能过高，硬度不能超标,否则给冷成形带来困难。

6. 4 中国GB150-1998规定双相钢的伸长率应不小于25%。

双相不锈钢分类、牌号及标准本公司在2004年下半年度,对新产品钢种的开发,特别是双相不锈钢的研制,双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。

第一类属低合金型，代表牌号UNS S32304（），钢中不含钼，PREN值为24-25，在耐应力腐蚀方面可代替AISI304或316使用。

第二类属中合金型，代表牌号是UNS S31803（）,PREN值为32-33，其耐蚀性能介于AISI 316L 和6%Mo+N奥氏体不锈钢之间。

第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号UNSS32550（），PREN值为38-39，这类钢的耐蚀性能高于22%Cr的双相不锈钢。

第四类属超级双相不锈钢型，含高钼和氮，标准牌号UNS S32750（）,有的也含钨和铜,PREN 值大于40,可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。

国内外主要双相不锈钢牌号的近似对照见表2。

表1 双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值Representative Duplex Stainless Steel Types,MainChemical Analysis and Pitting Resistance Equivalent Number表2 各国主要双相不锈钢牌号的近似对照Comparison of Main Duplex Stainless Steels Of Different Countries工业事业部五分厂2008年8月5日双相不锈钢是指不锈钢中同时具有奥氏体和铁素体两种金相组织结构的不锈钢。

不锈钢一般是不锈钢和耐酸钢的总称。

不锈钢是指耐大气、蒸汽和水等弱介质腐蚀的钢，而耐酸钢则是指耐酸、碱、盐等化学浸蚀性介质腐蚀的钢。

不锈钢自本世纪初问世，到现在已有90多年的历史。

不锈钢的发明是世界冶金史上的重大成就，不锈钢的发展为现代工业的发展和科技进步奠定了重要的物质技术基础。

不锈钢钢种很多，性能各异，它在发展过程中逐步形成了几大类。

按组织结构分，分为马氏不锈钢（包括沉淀硬化不锈钢）、铁素体不锈钢、奥氏体不锈钢和奥氏体加铁素体双相不锈钢等四大类；按钢中的主要化学成分或钢中的一些特征元素来分类，分为铬不锈钢、铬镍不锈钢、铬镍钼不锈钢以及低碳不锈钢、高钼不锈钢、高纯不锈钢等；按钢的性能特点和用途分类，分为耐硝酸不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力腐蚀不锈钢、高强不锈钢等；按钢的功能特点分类，分为低温不锈钢、无磁不锈钢、易切削不锈钢、超塑性不锈钢等。

双相不锈钢材料牌号
双相不锈钢是一种具有良好耐腐蚀性能和高强度的不锈钢材料。

常见的双相不锈钢材料牌号包括：
1. 2205：常用的双相不锈钢材料，含有22%铬和5%镍，并添
加了3%钼。

具有较高的强度和耐蚀性，能够在广泛的工业应
用中使用。

2. S31803：双相不锈钢的一种标准牌号，含有18-20%铬和4-6%镍。

具有较高的耐腐蚀性和强度，常用于化工、海洋工程
和石油行业。

3. S32205：与S31803相似的双相不锈钢材料，含有22%铬和5%镍。

具有优异的耐腐蚀性和机械性能，广泛应用于海洋工程、化工和食品加工等领域。

4. 2507：高合金双相不锈钢，含有25%铬和7%镍，添加了4%钼和0.25%氮等合金元素。

具有较高的抗腐蚀性能和耐久性，
常用于海洋工程、石油勘探和化工设备等。

这些双相不锈钢材料牌号多数基于AISI（美国钢铁协会）标
准命名，其他国家或地区也有类似的命名体系。

不同牌号的双相不锈钢具有不同的化学成分和性能，选择合适的牌号应根据具体应用需求。

2205不锈钢牌号新标准随着社会的发展和科技的进步，不锈钢在我们生活中的应用越来越广泛。

不锈钢的优良性能使其在建筑、化工、制造业等领域得到了广泛的应用。

不锈钢的牌号是衡量不锈钢质量的重要指标之一。

近期，不锈钢的牌号标准进行了更新和调整。

下面就来详细了解一下2205不锈钢牌号的新标准。

首先，2205不锈钢是一种双相不锈钢。

它由铁、铬、镍和钼等元素组成，具有高强度、耐腐蚀、耐磨损等特点。

它的牌号中的数字"2205"代表了它的化学成分，具体含义是：铬含量为22%，镍含量为5%，同时还含有3%的钼和0.15%的氮。

新标准对2205不锈钢的牌号进行了调整和明确。

根据新的标准，2205不锈钢的牌号标识为UNS S32205。

这个标识是根据美国钢铁协会(UNS)的命名规则制定的。

其中，S代表不锈钢(Stainless)，32205是它的具体牌号标识。

新标准对2205不锈钢的化学成分和物理性能进行了详细规定。

根据新标准，2205不锈钢的化学成分应符合以下要求：铬含量在22-23%之间，镍含量在4.5-6.5%之间，钼含量在2.5-3.5%之间，氮含量在0.14-0.20%之间。

此外，2205不锈钢还应具有良好的耐腐蚀性、高强度、良好的冲击韧性和优异的焊接性能。

2205不锈钢的新标准还对其在不同工艺条件下的热处理进行了规定。

根据新标准，2205不锈钢在固溶后经冷加工非终锻造和热处理，在不超过1025℃的温度下，全固溶处理2小时，然后快速冷却至室温。

新标准的实施将进一步提高2205不锈钢的质量和应用范围。

不锈钢作为一种重要的工程材料，在船舶、化工、石油、天然气以及制造业等领域具有广泛的应用前景。

2205不锈钢的牌号新标准的出台，将进一步规范不锈钢行业的生产和使用，保证了不锈钢的品质和性能。

总结起来，2205不锈钢牌号新标准的出台，对不锈钢行业的发展具有积极的促进作用。

通过标准化的牌号标识和具体指标要求，可以更好地保证不锈钢产品的质量和性能。

双相不锈钢分类、牌号及标准双相不锈钢一般可分为四类：第一类低合金型，代表牌号UNSS32304，钢中不含钼，PREN：24-25，耐应力腐蚀方面可代替AISI 304或是316使用。

第二类中合金型，代表牌号UNSS31803，PREN：32-33耐蚀性能介于AISI316L和6%MO+N奥氏体不锈钢之间。

第三类高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号有UNSS32550，PREN：38-39耐蚀性能高于22%Cr双相不锈钢。

第四类超级双相不锈钢型，含高钼和氮，标准牌号有UNSS32750，有的也含钨和铜，PREN>40可使用于苛刻的介质条件，具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。

（注：PREN：孔蚀抗力当量值）化学成分双相钢的最主要合金元素是Cr、Ni、Mo和N。

其中Cr、Mo为增加铁素体含量，而Ni、N为奥氏体稳定元素。

有些钢种还有Mn、Cu、W等元素。

Cr、Ni、Mo能改进抗腐蚀性。

在含氯化物的环境中其抗点蚀及裂缝腐蚀的性能特别好。

1．化学成分（％）表1牌号 C Cr Ni Mo N P S SAF2205 0.030 21.0-23 4.5-6.5 2.5-3.5 0.08-0.2 0.030 0.030 SA2507 0.030 24.0-26 6.0-8.0 3.0-5.0 0.32 0.035 0.020 2．机械性能双相钢机械性能取决于产品形式及最终热处理，下表列出了规定的极限表2项目牌号试验温度℃RP0.2N/mm2RM0.2N/mm2A5%SAF2205 室温450 620 25 100 360150 335200 310250 295300 285SA2507 室温550 800 1000 46 100 450200 400在-50℃-280℃温度范围同，双相不锈钢具有很好的机械性能，当双相钢长期承受300℃以上高温时，其微观组织会发生变化并导致韧性下降，然而，韧性的降低并不一定对处于工作温度的材料性能产生影响。

2507双相不锈钢标准
2507双相不锈钢是一种具有高强度和耐腐蚀性能的不锈钢合金，其标准在不同国家和地区可能有所不同。

以下是一些常见的标准：
1.UNS S32750：这是美国材料与试验协会（ASTM）制定的标准，是2507双相不锈钢的代号。

2.DIN/EN 1.4410：这是欧洲标准（EN），也是2507双相不锈钢的代号。

3.ASTM A240：这是美国材料与试验协会（ASTM）制定的标准，适用于2507双相不锈钢的化学成分和机械性能。

这些标准通常规定了2507双相不锈钢的化学成分、物理性能、机械性能和热处理等方面的要求。

此外，2507双相不锈钢的抗腐蚀性能也非常重要，其PREN值（耐腐蚀性能指标）越高，耐腐蚀性能越好。

在同等工况下，PREN值越高，耐腐蚀性能越好，例如254SMO 的PREN值为42。

总之，2507双相不锈钢的标准在不同国家和地区可能有所不同，但它们都共同强调了其高强度、耐腐蚀性能和其他优良特性。

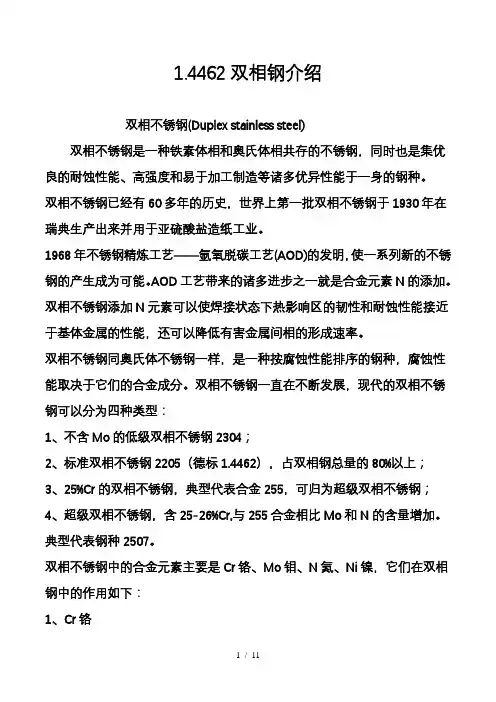

1.4462双相钢介绍双相不锈钢(Duplex stainless steel)双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。

双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。

1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。

AOD工艺带来的诸多进步之一就是合金元素N的添加。

双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。

双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。

双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含Mo的低级双相不锈钢2304；2、标准双相不锈钢2205（德标1.4462），占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。

典型代表钢种2507。

双相不锈钢中的合金元素主要是Cr铬、Mo钼、N氮、Ni镍，它们在双相钢中的作用如下：1、Cr铬钢中最少含有10.5%的Cr才能形成保护钢不受大气腐蚀的稳定的钝化膜。

不锈钢的耐蚀性能随Cr的含量提高而增强。

Cr是铁素体元素，它可以使具有体心立方晶格的铁组织稳定，也可以提高钢在高温下的抗氧化能力。

2、Mo钼Mo与Cr协同作用能提高不锈钢的抗氯化物腐蚀的能力。

Mo在氯化物环境下的抗点蚀和缝隙腐蚀的能力是Cr的3倍(参见CPT公式)。

Mo是铁素体形成元素，同样能促进形成金属间相。

因此，通常奥氏体不锈钢中Mo含量小于7.5%，双相钢中小于4%。

3、N氮N元素可增加奥氏体和双相不锈钢的抗点蚀和缝隙腐蚀的能力，并可以显著地提高钢的强度，它是固溶强化最有效的一个元素。

4. 双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值见下表双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值5.双相钢(00CrNi5Mo3N)在海水中的耐蚀特性及阴极保护的必要性1）腐蚀特性分析双相钢(00CrNi5Mo3N)在40度以上浓海水中，金属的五种腐蚀类型均有可能发生，包括全面腐蚀、应力腐蚀、晶间腐、蚀点腐蚀以及缝隙腐蚀。

以下按腐蚀类型，说明双相钢(00CrNi5Mo3N)在40度以上浓海水中环境下的耐蚀能力。

（说明：00CrNi5Mo3N基本与2205双相钢等同，以下不再说明）。

A.全面腐蚀全面腐蚀(又称均匀腐蚀) 是指在整个合金材料表面上以比较均匀的方式所发生的腐蚀现象。

就双相不锈钢(00CrNi5Mo3N)在此方面的应用来讲，其抗全面腐蚀能力基本没有问题。

B.应力腐蚀机械设备零件在应力(拉应力) 和腐蚀介质的联合作用下，将出现低于材料强度极限的脆性开裂现象，导致设备和零件失效，这种现象称为应力腐蚀开裂。

双相不锈钢(00CrNi5Mo3N)因其含有连续稳定的铁素体，不易发生相应腐蚀。

C.晶间腐蚀沿着材料晶粒间界先行发生的腐蚀，使晶粒之间丧失结合力的局部破坏现象，称为晶间腐蚀。

由于双相不锈钢(00CrNi5Mo3N)的含碳量都很低的缘故，基本不发生晶间腐蚀或者腐蚀程度几乎可以忽略。

D.点腐蚀图1 双相不锈钢2205的点腐蚀与温度及Cl-离子浓度的关系如果腐蚀仅仅集中在设备的某些特定点域，并在这些点域形成向深处发展的腐蚀小坑，而金属的大部分表面仍保持钝性的腐蚀现象，称为点腐蚀。

由图1可知，仅就点腐蚀而言，双相不锈钢(00CrNi5Mo3N)的点腐蚀与温度及Cl-离子浓度存在一定相关性。

一般认为：双相钢(00CrNi5Mo3N)则可用于较低离子浓度环境(Cl- 低于18 g/ L) ，而正常海水中Cl-浓度为19.673 g/L(参考：《海洋手册》，郭琨编著，海洋出版社，1984年)，用于滨海电厂的循环水泵，特别是循环水是非直排循环使用情况下，Cl-会反复被富集，其浓度大大超出普通海水中Cl-浓度19.673 g/L，同时温度也会高于正常的自然气候下的海水温度。
