我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

网线线序一般的橙白,橙,绿白,蓝，蓝白，绿，棕白，棕。

若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可. 如果只有一根网线,但想两台机子同时上网,不增加外设，做网线时45水晶头连接方法对自己,从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿,白棕、棕)网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿,蓝，白蓝,绿,白棕,棕。

B端:（标准568B):白橙，橙,白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC (电脑连接电脑）A端:(568A)：白绿，绿，白橙,蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕,棕.三、HUB连HUB （上网设备连接上网设备）A端：（568A）：白绿，绿，白橙，蓝,白蓝，橙，白棕，棕；B端：(568B)：白橙，橙,白绿，蓝，白蓝,绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种.直通网线与我们平时所使用的没有什么区别,都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下:1对3，2对6，3对1，4对7，5对8，6对2，7对4,8对5.例如：一端为：白橙、橙,白绿、蓝,白蓝、绿，白棕、棕;另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A.用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）. 10M的网卡中只有四根弹片,8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做;100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰,严格按照规范做线能减少网络故障.100M使用四对线要求12,36，45，78必须双绞交叉线的制作(用于HUB没有线连口、两台电脑直连)10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6.（其中1发送数据、1发送数据、2发送数据、3发送数据、6接收数据:4、5、7、8保留。

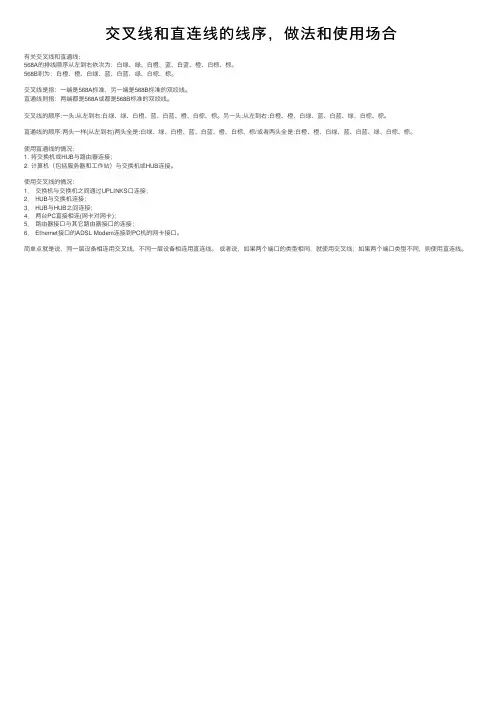

交叉线和直连线的线序，做法和使⽤场合
有关交叉线和直通线:
568A的排线顺序从左到右依次为：⽩绿、绿、⽩橙、蓝、⽩蓝、橙、⽩棕、棕。

568B则为：⽩橙、橙、⽩绿、蓝、⽩蓝、绿、⽩棕、棕。

交叉线是指：⼀端是568A标准，另⼀端是568B标准的双绞线。

直通线则指：两端都是568A或都是568B标准的双绞线。

交叉线的顺序:⼀头:从左到右:⽩绿、绿、⽩橙、蓝、⽩蓝、橙、⽩棕、棕。

另⼀头:从左到右:⽩橙、橙、⽩绿、蓝、⽩蓝、绿、⽩棕、棕。

直通线的顺序:两头⼀样(从左到右)两头全是:⽩绿、绿、⽩橙、蓝、⽩蓝、橙、⽩棕、棕/或者两头全是:⽩橙、橙、⽩绿、蓝、⽩蓝、绿、⽩棕、棕。

使⽤直通线的情况：
1. 将交换机或HUB与路由器连接；
2. 计算机（包括服务器和⼯作站）与交换机或HUB连接。

使⽤交叉线的情况：
1．交换机与交换机之间通过UPLINKS⼝连接；
2． HUB与交换机连接；
3． HUB与HUB之间连接；
4．两台PC直接相连(⽹卡对⽹卡)；
5．路由器接⼝与其它路由器接⼝的连接；
6． Ethernet接⼝的ADSL Modem连接到PC机的⽹卡接⼝。

简单点就是说，同⼀层设备相连⽤交叉线，不同⼀层设备相连⽤直连线。

或者说，如果两个端⼝的类型相同，就使⽤交叉线；如果两个端⼝类型不同，则使⽤直连线。

竭诚为您提供优质文档/双击可除网线制作实验报告篇一：网线制作实验报告电子信息工程学系实验报告课程名称：网络系统集成技术实验项目名称：双绞线的制作实验时间：20XX-08-31 班级：姓名：学号：实验目的:1.熟悉T568A、T568b标准网线的线序；2.掌握网络直通电缆（顺线）、交叉电缆(交叉线)的制作和测试方法，为以后构建计算机局域网打下基础。

实验环境:（1）在网络实验室或在教室进行；（2）提前一周通知网络实验室工作人员做好以下准备工作：每人准备RJ－45水晶头3-4个，长度为1.5m的5类uTp双绞线一根；（3）每5-10人一组，每组准备RJ－45压线钳一把和测试仪一套。

实验内容及过程:1）认识RJ-45连接器、网卡（RJ-45接口）和非屏蔽双绞线。

RJ-45连接器，俗称水晶头，用于连接uTp。

共有8个引脚，一般只使用了第1、2、3、6号引脚，各引脚的用途与网卡不相同。

各引脚的意义如下：引脚1接收（Rx+）；引脚2接收（Rx-）；引脚3发送（Tx+）；引脚6发送（Tx-）。

网卡上的RJ-45接口也有8个引脚，一般也只使用第1、2、3、6号引脚，其余的没有使用，各引脚的定义如下：引脚1发送（Tx+）；引脚2发送（Tx-）；引脚3接收（Rx+）；引脚6接收（Rx-）。

如图2-1所示为直连线和交叉线的线序。

图2-12）RJ-45专用剥线/压线钳，用于接驳水晶头。

如图2-2所示图2-23）网线测试仪或万用表，当网线两头接好后，用来测试线路是否通畅。

4）用剥线钳将双绞线外皮剥去，剥线的长度为13～15mm，不宜太长或太短。

5）用剥线钳将线芯剪齐，保留线芯长度约为1.5cm。

6）水晶头的平面朝上，将线芯插入水晶头的线槽中，所有8根细线应顶到水晶头的顶部（从顶部能够看到8种颜色），同时应当将外包皮也置入RJ-45接头之内，最后，用压线钳将接头压紧，并确定无松动现象。

如图2-3所示。

图2-37）将另一个水晶头以同样方式制作到双绞线的另一端。

一、平行线制作：线序像568B一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕二、交叉网线制作在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕复杂点儿：双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>2补：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

网络交叉线的制作100BaseT连接双绞线，以100Mb／S的EIA／TIA 568B作为标准规格。

制作步骤如下：步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。

然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

（如图）步骤2：剥线完成后的双绞线电缆如右图所示。

步骤3：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。

上：橙左：绿下：棕右：蓝步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。

步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。

需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。

应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对线。

步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。

最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。

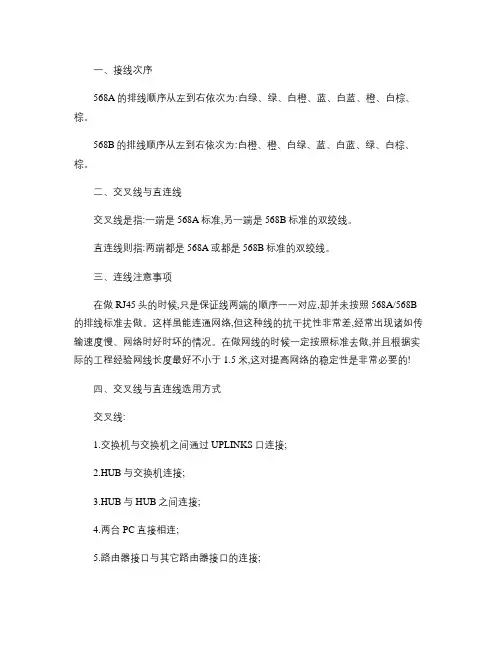

一、接线次序568A的排线顺序从左到右依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B的排线顺序从左到右依次为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

二、交叉线与直连线交叉线是指:一端是568A标准,另一端是568B标准的双绞线。

直连线则指:两端都是568A或都是568B标准的双绞线。

三、连线注意事项在做RJ45头的时候,只是保证线两端的顺序一一对应,却并未按照568A/568B 的排线标准去做。

这样虽能连通网络,但这种线的抗干扰性非常差,经常出现诸如传输速度慢、网络时好时坏的情况。

在做网线的时候一定按照标准去做,并且根据实际的工程经验网线长度最好不小于1.5米,这对提高网络的稳定性是非常必要的!四、交叉线与直连线选用方式交叉线:1.交换机与交换机之间通过UPLINKS口连接;2.HUB与交换机连接;3.HUB与HUB之间连接;4.两台PC直接相连;5.路由器接口与其它路由器接口的连接;6.Ethernet接口的ADSL Modem连接到PC机的网卡接口。

直连线:1. 将交换机或HUB与路由器连接;2. 计算机(包括服务器和工作站与交换机或HUB连接。

注:同一层设备相连用反接,不同一层设备相连用直接后加:网线里面有2种区别虽然头都是RJ45 但里面线的排列可以变成2种功能下面是具体的转来的~ 恩我建议你最好把网线带到电脑城询问下你的情况那边人会解决的~ 你如果愿意看下面也可以就是~ 不过错了你也没工具改回来呢双绞网线制作实战指南(中二.双绞线的三种连接线序在实际施工中,我们发现网线的连接有多种环境,这里就看看常见的几种:(110M网卡---10M网卡做对等网;(2100M网卡---100M网卡做对等网;(310M网卡---100M网卡做对等网;(410M网卡---10M集线器/10M,100M自适应的集线器/100M集线器;510M,100M自适应的网卡---10M集线器/10M,100M自适应的集线器/纯100M集线器。

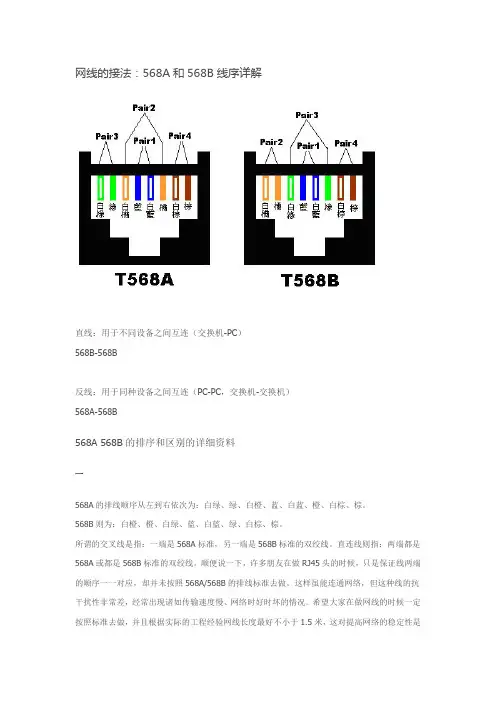

网线的接法：568A和568B线序详解直线：用于不同设备之间互连（交换机-PC）568B-568B反线：用于同种设备之间互连（PC-PC，交换机-交换机）568A-568B568A 568B的排序和区别的详细资料一568A的排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B则为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

所谓的交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直连线则指：两端都是568A或都是568B标准的双绞线。

顺便说一下，许多朋友在做RJ45头的时候，只是保证线两端的顺序一一对应，却并未按照568A/568B的排线标准去做。

这样虽能连通网络，但这种线的抗干扰性非常差，经常出现诸如传输速度慢、网络时好时坏的情况。

希望大家在做网线的时候一定按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是非常必要的！下面让我们看看如何正确选用直连线和双绞线。

当以下设备互联时，需使用直连线：1.将交换机或HUB与路由器连接；2.计算机（包括服务器和工作站）与交换机或HUB连接。

而这些设备互联时，则需使用交叉线：1.交换机与交换机之间通过UPLINKS口连接；2.HUB与交换机连接；3.HUB与HUB之间连接；4.两台PC直接相连；5.路由器接口与其它路由器接口的连接；6.Ethernet接口的ADSL Modem连接到PC机的网卡接口。

同一层设备相连用反接不同一层设备相连用直接二经常有朋友问我一些关于网线的问题，和他们交流中发现，关于网线的错误极具普遍性，根源在于做线的人没理解原理，所以我觉得有必要写点东西痛快说说。

首先说一下差分方式传输。

所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。

其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接受端对接受的两条线的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一那就要将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。

如何做网线---网线线序一般的橙白,橙,绿白,蓝,蓝白,绿,棕白,棕.若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可.如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

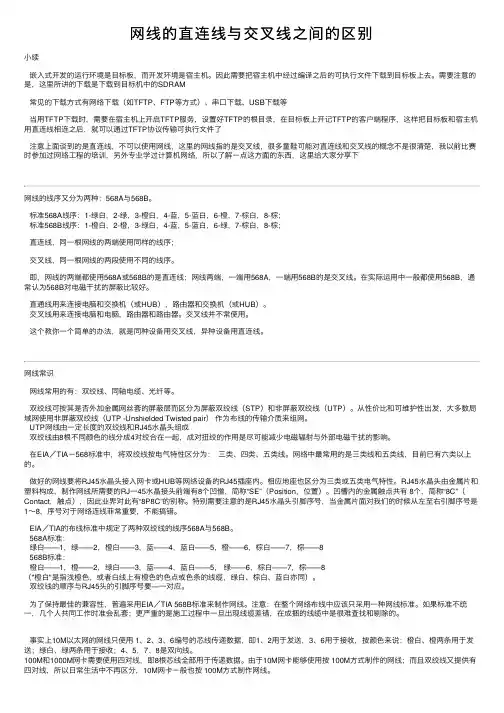

⽹线的直连线与交叉线之间的区别⼩续嵌⼊式开发的运⾏环境是⽬标板，⽽开发环境是宿主机。

因此需要把宿主机中经过编译之后的可执⾏⽂件下载到⽬标板上去。

需要注意的是，这⾥所讲的下载是下载到⽬标机中的SDRAM常见的下载⽅式有⽹络下载（如TFTP、FTP等⽅式）、串⼝下载、USB下载等当⽤TFTP下载时，需要在宿主机上开启TFTP服务，设置好TFTP的根⽬录，在⽬标板上开记TFTP的客户端程序，这样把⽬标板和宿主机⽤直连线相连之后，就可以通过TFTP协议传输可执⾏⽂件了注意上⾯谈到的是直连线，不可以使⽤⽹线，这⾥的⽹线指的是交叉线，很多童鞋可能对直连线和交叉线的概念不是很清楚，我以前⽐赛时参加过⽹络⼯程的培训，另外专业学过计算机⽹络，所以了解⼀点这⽅⾯的东西，这⾥给⼤家分享下⽹线的线序⼜分为两种：568A与568B。

标准568A线序：1-绿⽩，2-绿，3-橙⽩，4-蓝，5-蓝⽩，6-橙，7-棕⽩，8-棕；标准568B线序：1-橙⽩，2-橙，3-绿⽩，4-蓝，5-蓝⽩，6-绿，7-棕⽩，8-棕；直连线，同⼀根⽹线的两端使⽤同样的线序；交叉线，同⼀根⽹线的两段使⽤不同的线序。

即，⽹线的两端都使⽤568A或568B的是直连线；⽹线两端，⼀端⽤568A，⼀端⽤568B的是交叉线。

在实际运⽤中⼀般都使⽤568B，通常认为568B对电磁⼲扰的屏蔽⽐较好。

直通线⽤来连接电脑和交换机（或HUB），路由器和交换机（或HUB）。

交叉线⽤来连接电脑和电脑，路由器和路由器。

交叉线并不常使⽤。

这个教你⼀个简单的办法，就是同种设备⽤交叉线，异种设备⽤直连线。

⽹线常识⽹线常⽤的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加⾦属⽹丝套的屏蔽层⽽区分为屏蔽双绞线（STP）和⾮屏蔽双绞线（UTP）。

从性价⽐和可维护性出发，⼤多数局域⽹使⽤⾮屏蔽双绞线（UTP -Unshielded Twisted pair）作为布线的传输介质来组⽹。

UTP⽹线由⼀定长度的双绞线和RJ45⽔晶头组成双绞线由8根不同颜⾊的线分成4对绞合在⼀起，成对扭绞的作⽤是尽可能减少电磁辐射与外部电磁⼲扰的影响。

实验一：网线的制作实验报告（五篇材料）制作网线实验报告与总结篇一随着计算机技术的不断发展和普及，计算机不再只是一个办公工具，它已经进入普通的家庭用户，尤其是多媒体计算机的出现，促使计算机成为家庭学习、生活、娱乐的重要组成部分。

因此遇到计算机故障的机会也越来越多，所以掌握一些计算机方面的知识以及一般故障维修的方法是非常有必要的。

通过这一学期对于《计算机装配与维修》这门课的学习，我的理论和实践方面的技能都有了很大的提高。

下面是我的实战经验总结：实践经验一：制作网线本次实践过程中用到的工具有：多个水晶头、一根网线、一把夹线钳、一台计算机与路由器。

步骤如下：（1）剪断:利用压线钳的剪线刀口剪取适当长度的网线。

（2）剥皮:用压线钳切线部位旁边带凹槽的部分，选择适当的长度旋转将皮剥下。

（3）排序:将4个线对的8条细导线一一拆开，理顺，捋直，然后按照T568A标准线序（从左到右依次为: 1-白绿 2-绿3-白橙 4-蓝 5-白蓝 6-橙 7-白棕 8-棕）排列整齐。

（4）剪齐：把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠）。

然后利用压线钳的剪线刀口将其剪齐。

（5）插入：一手捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将整理好的8条导线同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。

（6）压制：确认所有导线都到位后，并确保线序无误后，用压线钳制RJ-45头。

将水晶头推入压线钳夹槽后，将突出在外面的针脚全部压入水晶并头内。

（7）重复步骤（1）至（6）制作线缆的另一端，直至完成网线的制作。

（8）使用老师准备的计算机测试网线是否能连通。

本次实践总结：总的来说，这次实践过程并不顺利，但是真正学到了网线的制作过程。

第一次制作的网线并不能连通，我仔细观察了自己制作的网线，发现两端的线序并没有错，但是有一端的线缆在插入水晶头时，插反了方向。

网线有两种做法，一种是交叉线，一种是平行线，
交叉线的做法是：一头采用568A标准，一头采用568B标准,如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑
平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法），如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机
568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
你可以注意下，两种做法的差别就是橙色和绿色对换而已。

网线制作的互连方法：
PC --PC 交叉线
PC-- HUB 直连线
HUB普通口-- HUB普通口交叉线HUB普通口-- HUB级联口直连线PC-- 路由器交叉线
路由器-- 路由器交叉线PC --交换机直连线
路由器-- 交换机直连线
交换机普通口--交换机uplink口直连线交换机普通口-- 交换机普通口交叉线
交换机uplink口交换机uplink口交叉线。

网线制作方法(网线水晶头接线顺序) 网线制作方法(网线水晶头接线顺序)网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。

交叉线的做法是:一头采用568A标准，一头采用568B标准。

平行(直通)线的做法是:两头同为568A标准或568B标准。

基本信息中文名称网线水晶头接法分类直连互联法、交叉互联法目的将水晶头连接属性网线连接方法目录1操作方法2步骤/方法3注意事项操作方法网线有两种做法，一种是交叉线，一种是平行(直通)线交叉线的做法是:一头采用568A标准，一头采用568B标准平行(直通)线的做法是:两头同为568A标准或568B标准，(一般用到的都是568B平行(直通)线的做法)568A标准:白绿，绿，白橙，蓝，白蓝，橙，白棕，棕568B标准:白橙，橙，白绿，蓝，白蓝，绿，白棕，棕步骤/方法先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

1-3、2-6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是: 网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为"交叉线.例如，当线的一端从左到右的芯线顺序依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的。

具体是:第1脚--橙白、第2脚--橙色、第3脚--绿白、第4脚--蓝色、第5脚--蓝白、第6脚--绿色、第7脚--棕白、第8脚--棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第1脚、第3脚、第5脚和第7脚包括2对芯线，但是顺序已错乱。

第1章基本技能实验1.1 网线制作【实验名称】网线制作【实验目的】能运用工具制作直连线、交叉线【实验设备】5类非屏蔽双绞线（2根）、水晶头（4个）、压线钳（1把）、测线仪（1部）【技术原理】目前在10BaseT、100BaseT以及1000BaseT网络中，最常使用的布线标准有两个，即EIA/TIA 568A标准和EIA/TIA 568B标准。

EIA/TIA 568A标准描述的线序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；EIA/TIA 568B标准描述的线序从左到右依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，如表1-1所示。

表1-1 EIA/TIA 568A和EIA/TIA 568B标准标准 1 2 3 4 5 6 7 8 EIA/TIA 568A 白绿绿白橙蓝白蓝橙白棕棕EIA/TIA 568B 白橙橙白绿蓝白蓝绿白棕棕绕对同一绕对与6同一绕对同一绕对与3同一绕对同一绕对EIA/TIA 568A标准的1、3对调，2、6对调后就变成了EIA/TIA 568B标准。

一条网线两端RJ-45头中的线序排列完全相同的网线，称为直连线（Straight Cable）或直通线，业内直连线一般均采用EIA/TIA 568B标准，通常只适用于不同设备间的互连（如计算机与交换机之间的连接）。

当使用双绞线直接连接两台相同设备时（如计算机互连），用交叉线，即网线两端分别采用两种标准，一端用EIA/TIA 568B标准，另一端采用EIA/TIA 568A标准。

【实验步骤】1.1.1 直连线的制作（1）用压线钳剪线刀口将双绞线端口剪齐。

（2）剥线。

将双绞线放入压线钳的剥线刀处，前端顶住压线钳的限制板，刀口距端头约 1.5厘米。

稍微握紧压线钳手柄并慢慢旋转让刀切开双绞线的保护胶皮，然后拔下胶皮。

将胶皮向后拉扯约0.5厘米，剪除多余的尼龙绳，如图1-1所示。

（3）理线。

按照EIA/TIA 568B标准将8条芯线按规定的顺序从左到图1-1 剥线右排好，将芯线伸直、压平、挤紧、理顺，不能缠绕和重叠，要朝一个方向紧靠。

网线制作双绞线线序分类双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（R olled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Swi tch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补：ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。

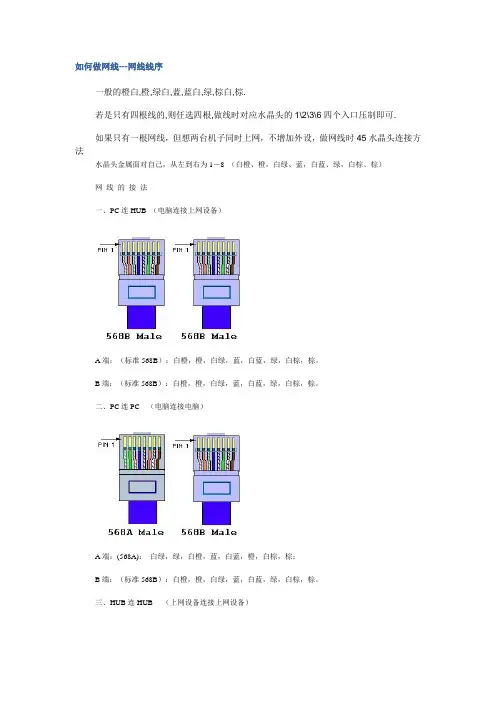

网线制作图解水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

100M使用四对线要求12,36,45,78必须双绞交叉线的制作（用于HUB没有线连口、两台电脑直连）10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6。
