网线水晶头接线的顺序问题Revised as of 23 November 2020网线水晶头接线的顺序问题当然不行了。

一般做水晶头都是用T568B。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

在说说这两种线序，T568A是10M，T568B是100M二、各脚功能(10BaseT/100BaseTX)：1、传输数据正极Tx+2、传输数据负极Tx-3、接收数据正极Rx+4、未使用5、未使用6、接受数据负极Rx-7、未使用8、未使用众所周知，网线连接使用最重要的网线水晶头，只有通过水晶头插入网卡的插槽处才能够实现上网。

（图片说明：水晶头）那什么是水晶头呢水晶头，就是网线连接到电脑网卡的那个透明的头，网线只有通过水晶头才能够传输网络信号实现电脑的上网。

那家用网线水晶头接法有那些呢，如何正确的将网线接入水晶头呢。

请看下面的内容。

一、网线水晶头接线标准一般的网线接法主要有水平接法和交叉接法两种方式，网线内部主要有8根细小的线路组成而且有不同的颜色表示着不同网线的接路，这里的接线标准有两种，即TIA/EIA-568A和TIA/EIA-568B，以下简称568A和568B。

1、交叉线接法：相同设备，使用交叉线接法，即：一端是568A，另一端是568B。

假如衔接的两台设备是对等的，则运用穿插线，例如电脑连接电脑。

（图片说明：交叉线接法）2、直连线接法(平行线接法)：相同设备，使用直连线接法，两头同为568A规范或568B规范，（普通用到的都是568B平行线的做法）。

例如：电脑衔接到路由器或交流机。

（图片说明：直连线接法）二、网线的接线顺序依照前文所提到的两种标准，网线分别有以下两种接线顺序。

（图片说明：两种接线标准：T568A和T568B）568A标准：绿白、绿、白橙、蓝、白蓝、橙、白棕、棕。

网线(双绞线)类型介绍和鉴别教程网线就是网络中的有线传输介质，是一个网络良好运转的不可或缺的一部分。

由于其价格的低廉性和产品的易得性，很多用户和承包商在组网的时候都将注意力放在了设备上，而忽略了布线系统。

但是，“一蚁之穴，能溃百里长堤；一指之疖，能毁七尺之躯”，网线虽看起来并不起眼，但其作用也不可小觑，我们在网上的一切活动全都靠这细细的网线来进行数据的传输和交换。

现在常用的网线主要有三类，分别为双绞线、同轴电缆以及光导纤维，但我们常说的网线其实就只包括双绞线和同轴电缆两类。

同轴电缆现已经基本被淘汰，而另一方面，双绞线由于技术成熟、性能稳定、成本低，在通信领域中得到广泛应用。

下面我们就来了解一下关于双绞线的基础知识。

什么是双绞线双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。

把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

任何材质的绝缘导线绞合在一起都可以叫做双绞线，同一电缆内可以是一对或一对以上双绞线，一般由两根22-26号单根铜导线相互缠绕而成，也有使用多根细小铜丝制成单根绝缘线的，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。

典型的双绞线有一对的，有四对的，也有更多对双绞线放在一个电缆套管里的，这些我们称之为双绞线电缆。

根据屏蔽层分类根据有无屏蔽层，双绞线可以分为屏蔽双绞线（Shielded Twisted Pair，STP）与非屏蔽双绞线（Unshielded Twisted Pair，UTP）。

顾名思义，屏蔽双绞线就是在双绞线与外层绝缘封套之间有一个金属屏蔽层。

其外层由铝泊包裹，以减小辐射，但并不能完全消除辐射。

根据屏蔽方式的不同，屏蔽双绞线又分为两类，即STP和FTP（Foil Twisted-Pair）。

STP是指每条线都有各自屏蔽层的屏蔽双绞线，而FTP则是采用整体屏蔽的屏蔽双绞线。

工具：驳线钳（用于接驳水晶头）（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：（TIA/EIA568B）1-＞橙白2-＞橙3-＞绿白4-＞蓝5-＞蓝白6-＞绿7-＞棕白8-＞棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-＞Near-end-crosstalk）所以应按照国际标准打线！！双机用网卡互连水晶头做法匕图任_ 一边即为询小赠#制嚇网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议,进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP — Un shieldedTwistedPair）作为布线的传输介质来组网。

网线由一定距离长的双绞线与 RJ45头组成。

双绞线由8根不同颜色的线分成4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。

做好的网线要将 RJ45 水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。

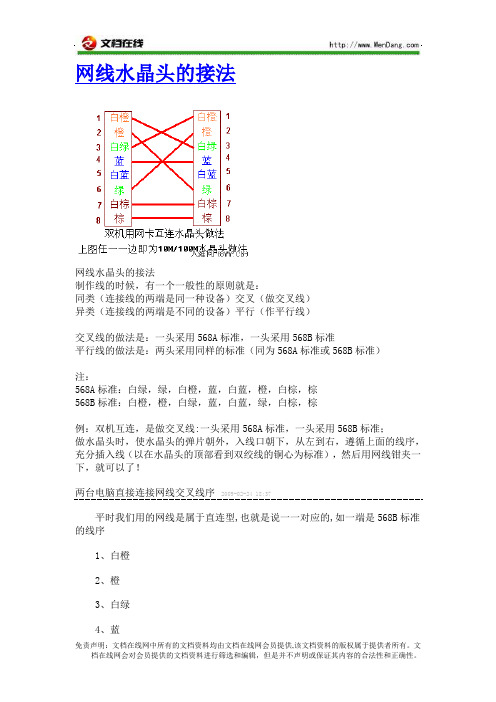

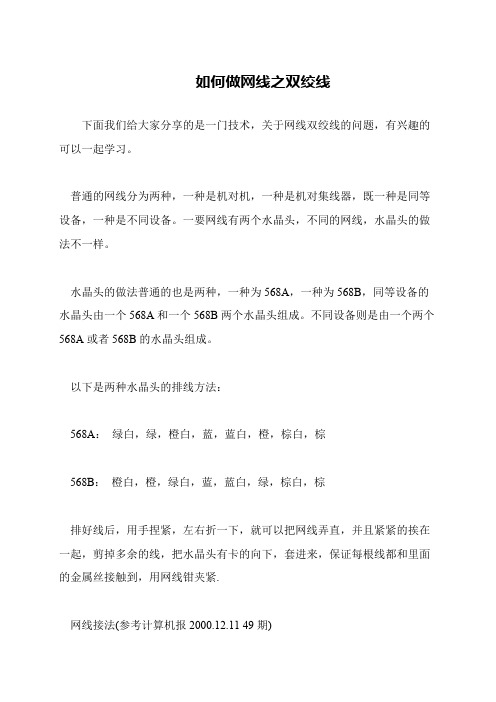

网线水晶头的接法网线水晶头的接法制作线的时候，有一个一般性的原则就是：同类（连接线的两端是同一种设备）交叉（做交叉线）异类（连接线的两端是不同的设备）平行（作平行线）交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头采用同样的标准（同为568A标准或568B标准）注：568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕例：双机互连，是做交叉线:一头采用568A标准，一头采用568B标准；做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线（以在水晶头的顶部看到双绞线的铜心为标准），然后用网线钳夹一下，就可以了！两台电脑直接连接网线交叉线序2009-02-24 18:37平时我们用的网线是属于直连型,也就是说一一对应的,如一端是568B标准的线序1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕另一端也是568B标准的线序,这样的话我们用水晶头连接起来网线就用于HUB,路由器等的连接而如果我们要两台电脑互相用网线连接的话,则需要反线(交叉线).即一端采用上述的568B做线标准不变另一端在这个基础上将这八根线中的1,3号线和2,6号线互换一下位置,这时网线的线序就变成了1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕这就是100M网线的568A标准,也就是我们平常所说的反线或交叉线.一端568B,一端568A的标准排列好线序并夹好后,一根适用于两台电脑直接连接的网线就做好了.总结:[b]568A标准[/b]:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕[b]568B标准[/b]:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕双机互连,是做交叉线:一头采用568A标准,一头采用568B标准;做水晶头时,使水晶头的弹片朝外,入线口朝下,从左到右,遵循上面的线序,充分插入线(以在水晶头的顶部看到双绞线的铜心为标准),然后用网线钳夹一下,就可以了!相关介绍:RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,俗称"水晶头",专业术语为RJ-45连接器(RJ-45是一种网络接口规范,类似的还有RJ-11接口,就是我们平常所用的"电话接口",用来连接电话线).之所以把它称之为"水晶头",是因为它的外表晶莹透亮的原因.双胶线的两端必须都安装这种RJ-45插头,以便插在网卡(NIC),集线器(HUB)或交换机(SWITCH)的RJ-45接口上,进行网络通讯.局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

⽔晶头⽹线排序⽅法⽹线安装必看【图⽂教程】 双绞线(Twisted Pair)是由⼀对或者⼀对以上的相互绝缘的导线按照⼀定的规格互相缠绕(⼀般以逆时针缠绕)在⼀起⽽制成的⼀种传输介质，属于信息通信⽹络传输介质。

很多⼈想了解⽔晶头⽹线排序是怎么样的，下⾯来看看吧。

双绞线的制作标准： 双绞线的制作⽅式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

T568A标准描述的线序从左到右依次为：绿⽩、绿、橙⽩、蓝、蓝⽩、橙、棕⽩、棕，线序颜⾊参考下表，具体的⽹线排序如图1所⽰。

T568B标准描述的线序从左到右依次为：橙⽩、橙、绿⽩、蓝、蓝⽩、绿、棕⽩、棕，线序颜⾊参考下表，具体的⽹线排序如图2所⽰。

连接计算机的⽹线⼀般有两种形式，⼀是交叉⽹线，⼀是直通⽹线。

双绞线连接不同设备，采⽤的不同接线⽅式：⽤在PC-PC(机对机)连接时，采⽤交叉线;⽤在PC-集线器Hub连接，采⽤直通线。

交叉⽹线就是⽹线的⼀头为T568A标准，另⼀头为T568B标准。

具体制作⽅法参考拓展学习中的”交叉线的制作⽅法”。

直通⽹线可以采⽤T568A标准，也可以采⽤T568B标准，现在多为T568B标准。

本节课将制作⼀条直通⽹线。

具体操作步骤： 开始制作这个⽹线，为了保持最佳的兼容性，采⽤最普遍的EIA/TIA 568B标准来制作。

1.剥线。

(1)将准备好的⼀段⽹线的⼀头，⽤压线钳的剪线⼝剪平。

将剪好的⽹线的⼀头插⼊剥线⼝，线头触及前挡板，如图3所⽰。

(2)轻轻压下压线钳的两个把⼿(注意：此时如果⽤⼒太⼤会损坏⽹线的内部铜线)，顺时针或逆时针旋转双绞线，让⼑⼝划开⽹线的保护胶⽪。

剥去⽹线胶⽪，如图4所⽰。

2.理线。

(1)⽹线由8根有⾊导线两两绞合⽽成，将其整理平⾏，按橙⽩、橙、绿⽩、蓝、蓝⽩、绿、棕⽩、棕⾊平⾏排列，如图5所⽰。

(2)整理完毕后⽤剪线⼑⼝将前端修齐，如图6所⽰ 3.压线。

(1)左⼿捏平刚剪好的⽹线头部，右⼿捏住⽔晶头，将⽔晶头有弹⽚⼀侧向下，左⼿稍稍⽤⼒将排好的线平⾏插⼊⽔晶头内的线槽中。

网线的接法EIA/TIA 568A：①绿白②绿③橙白④蓝⑤蓝白⑥橙⑦棕白⑧棕EIA/TIA 568B：①橙白②橙③绿白④蓝⑤蓝白⑥绿⑦白棕⑧棕正线：就是568B标准反线：一头是568B，另一头是568A。

PC：个人电脑；HUB：哈波；SWITCH：交换机；ROUTER：路由器PC-PC:反线PC-HUB:正线PC-SWITCH：正线HUB-HUB普通口:反线HUB-HUB级连口：正线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH:反线HUB(级联口）-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线注：①～⑧表示网线接头金属接触面向上，从左往右的接触点顺序。

正常100M标准接法为一一对应：①(橙白)②(橙)③(绿白)④(兰)⑤(蓝白)⑥(绿)⑦(棕白)⑧(棕)，即网线两头按序号同样排列。

（颜色随便排列两头一样也可以，不过网络效果不是很好。

）其实在100M网络中真正用到的只有：①②③⑥四根线，也就是说你也可以用一根网线连接两台工作站，接法就变成这样，确保①②③⑥是如下的颜色第一组：①(橙白)、②(橙)、③(绿白)、⑥(绿)第二组：①(蓝)、②(蓝白)、③(棕白)、⑥(棕)也就是说把网线的蓝、蓝白、棕白、棕当作橙白、橙、绿白、绿现在不少家庭已拥有两台的电脑，能不能用最省钱的方法连个网络呢？这样玩玩联网游戏岂不快哉！？这么着：一头是：①(橙白)、②(橙)、③(绿白)、⑥(绿)一头则是：①(绿白)、②(绿)、③(橙白)、⑥(橙)假如你象我一样喜欢偷懒又希望物尽其用的人，还可以这样接法：第一组两头一样：①(橙白)、②(橙)、③(绿白)、⑥(绿)；第二组一头这样：①(蓝)、②(蓝白)、③(棕白)、⑥(棕)，另一头：①(棕白)、②(棕)、③(蓝)、⑥(蓝白)。

这样这根网线既可用于连接普通网络，也可用于双机对连。

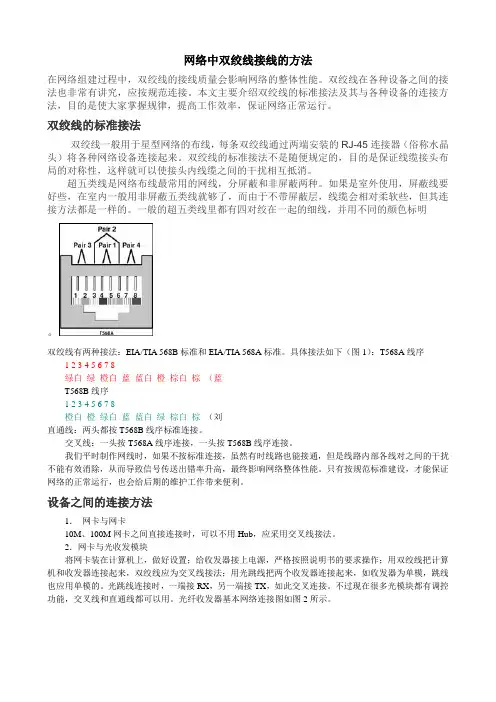

网络中双绞线接线的方法在网络组建过程中，双绞线的接线质量会影响网络的整体性能。

双绞线在各种设备之间的接法也非常有讲究，应按规范连接。

本文主要介绍双绞线的标准接法及其与各种设备的连接方法，目的是使大家掌握规律，提高工作效率，保证网络正常运行。

双绞线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。

双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。

如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。

一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。

双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下（图1）：T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕（蓝T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕（刘直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

设备之间的连接方法1．网卡与网卡10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。

2．网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。

光跳线连接时，一端接RX，另一端接TX，如此交叉连接。

双绞线在网络中的接线标准有以下几种：（1）一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据！（3）100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。

网络组建基础必备:网线制作直通线与交叉线的区别正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

反线，即交叉线，（568A）：一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

双绞线（Twisted Pairwire，TP）是综合布线工程中最常用的一种传输介质。

双绞线由两根22～26号绝缘铜导线相互缠绕而成。

把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波也会被另一根线上发出的电波抵消。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆，如在局域网中常用的五类、六类、七类双绞线就是由4对双绞线组成的。

在双绞线内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在13 mm以内，按逆时针方向扭绞，相邻线对的扭绞长度在12.7 cm以上。

虽然双绞线与其他传输介质相比，在传输距离、信道宽度和数据传输速度等方面均受到一定的限制，但价格较为低廉，且其不良限制在一般快速以太网中影响甚微，所以目前双绞线仍是企业局域网中首选的传输介质。

双绞线可分为非屏蔽双绞线（Unshielded Twisted Pair，UTP）和屏蔽双绞线（Shielded Twisted Pair，STP）两种。

屏蔽双绞线在线径上要明显精过非屏蔽双绞线，而且由于它具有较好的屏蔽性能，所以也具有较好的电气性能。

但由于屏蔽双绞线的价格较非屏蔽双绞线贵，且非屏蔽双绞线的性能对于普通的企业局域网来说影响不大，甚至说很难察觉，所以在企业局域网组建中所采用的通常是非屏蔽双绞线。

不过七类双绞线除外，因为它要实现全双工10 Gbps速率传输，所以只能采用屏蔽双绞线，而没有非屏蔽的七类双绞线。

六类双绞线通常也建议采用屏蔽双绞线。

一双绞线布线标准概述随着网络技术的发展和应用需求的提高，双绞线这种传输介质标准也得到了一步步的发展与提高。

从最初的一、二类线，发展到今天最高的七类线，而且据悉这一介质标准还有继续发展的空间。

在这些不同的标准中，它们的传输带宽和速率也相应得到了提高，七类线已达到600 MHz，甚至1.2 GHz的带宽和10 Gbps的传输速率，支持千兆位以太网的传输。

这些不同类型的双绞线标注方法是这样规定的，如果是标准类型则按CA Tx方式标注，如常用的五类线和六类线，则在线的外包皮上标注为CAT 5、CAT 6。
