高中物理必考模型：轻绳、轻弹簧、轻杆联系与区别全解析

轻绳、轻杆、轻弹簧三种模型的特点及其应用在中学物理中，经常会遇到绳、杆、弹簧三种典型的模型，在这里将它们的特点归类，供同学们学习时参考。

一. 三种模型的特点1. 轻绳（或细绳）中学物理中的绳和线，是理想化的模型，具有以下几个特征：①轻：即绳（或线）的质量或重力可以视为等于零。

由此特点可知，同一根绳（或线）的两端及其中间各点的张力大小相等；②软：即绳（或线）只能受拉力，不能承受压力。

由此特点可知：绳（或线）与其他物体的相互间作用力的方向总是沿着绳子；③不可伸长：即无论绳（或线）所受拉力多大，绳子（或线）的长度不变。

由此特点可知：绳（或线）中的张力可以突变。

2. 轻杆具有以下几个特征：①轻：即轻杆的质量和重力可以视为等于零。

由此特点可知，同一轻杆的两端及其中间各点的张力大小相等；②硬：轻杆既能承受拉力也能承受压力，但其力的方向不一定沿着杆的方向；③轻杆不能伸长或压缩。

3. 轻弹簧中学物理中的轻弹簧，也是理想化的模型。

具有以下几个特征：①轻：即弹簧的质量和重力可以视为等于零。

由此特点可知，向一轻弹簧的两端及其中间各点的张力大小相等；②弹簧既能承受拉力也能承受压力，其方向与弹簧的形变的方向相反；③由于弹簧受力时，要发生形变需要一段时间，所以弹簧的弹力不能发生突变，但当弹簧被剪断时，它所受的弹力立即消失。

二. 三种模型的应用例1. 如图1所示，质量相等的两个物体之间用一轻弹簧相连，再用一细线悬挂在天花板上静止，当剪断细线的瞬间两物体的加速度各为多大？解析：分析物体在某一时刻的瞬时加速度，关键是分析瞬时前后的受力情况及运动状态，再由牛顿第二定律求出瞬时加速度。

此类问题应注意两种模型的建立。

先分析剪断细线前两个物体的受力如图2，据平衡条件求出绳或弹簧上的弹力。

可知，F mg 2=，F F mg mg 122=+='。

剪断细线后再分析两个物体的受力示意图，如图2，绳中的弹力F 1立即消失，而弹簧的弹力不变，找出合外力据牛顿第二定律求出瞬时加速度，则图2剪断后m 1的加速度大小为2g ，方向向下，而m 2的加速度为零。

轻绳、轻杆和轻弹簧模型的应用一、三个模型的相同点1、“轻”—不计质量，不受重力。

2、在任何情况下，沿绳、杆和弹簧伸缩方向的张力、弹力处处相等。

二、三个模型的不同点1、形变特点轻绳—可以任意弯曲，但不能伸长，即伸长形变不计。

轻杆—不能任意弯曲，不能伸长和缩短，即伸缩形变不计。

轻弹簧—可以伸长，也可以缩短，且伸缩形变不能忽略不计。

2、施力和受力特点轻绳—只能产生和承受沿绳方向的拉力。

轻杆—不仅能产生和承受沿杆方向的拉力和压力，还能产生和承受不沿杆方向的拉力和压力。

轻弹簧—可以产生和承受沿弹簧伸缩方向的拉力和压力。

3、力的变化特点轻绳—张力的产生、变化、或消失不需要时间，具有突变性和瞬时性。

轻杆—拉力和压力的产生、变化或消失不需要时间，具有突变性和瞬时性。

轻弹簧—弹力的产生、变化或消失需要时间，即只能渐变，不具有瞬时性，且在形变保持瞬间，弹力保持不变。

（注意：当弹簧的自由端无重物时，形变消失不需要时间）4、连接体的运动特点轻绳—轻绳平动时，两端的连接体沿绳方向的速度（或速度分量）总是相等，且等于省上各点的平动速度；轻绳转动并拉直时，连接体具有相同的角速度，而线速度与转动半径成正比。

轻杆—轻杆平动时，连接体具有相同的平动的速度；轻杆转动时，连接体具有相同的角速度，而线速度与转动半径成正比。

轻弹簧—在弹簧发生形变的过程中，两端连接体的速率不一定相等；在弹簧形变最大，即弹性势能最大时，两端连接体的速率相等；在弹簧转动时，连接体的转动半径随弹力变化，速度方向不一定垂直于弹力。

5、作功和能量转化特点轻绳—在连接体作匀速率和变速率圆周运动的过程中，绳的拉力都不作功；在绳突然拉直的瞬间，有机械能转化为绳的内能，即机械能不守恒。

轻杆—在连接体作匀速率和变速率圆周运动的过程中，轻杆的法向力对物体不作功，而切向力既可以对物体作正功，也可以对物体作负功，但系统机械能守恒。

轻弹簧—弹力对物体作功，系统机械能守恒；弹力作正功，弹性势能减少，物体动能增加；弹力作负功，弹性势能增加，物体动能减少。

浅析轻绳、轻杆和轻弹簧模型的应用山西泽州县第一中学成文荣李智涛 048000轻绳、轻杆和轻弹簧，是力学中三个重要的理想模型,在高中物理解题中有着重要的地位，为了帮助学生正确地分析和解决与轻绳、轻杆和轻弹簧有关的问题，笔者对三个模型的相同点和不同点进行了总结，并想通过一定的实例，对学生学习和应用给与启迪思考。

一、三个模型的相同点1、“轻”- 不计质量，不受重力。

2、在任何情况下,沿绳、杆和弹簧伸缩方向的张力、弹力处处相等.二、三个模型的不同点1、形变特点轻绳—可以任意弯曲，但不能伸长,即伸长形变不计。

轻杆—不能任意弯曲，不能伸长和缩短，即伸缩形变不计。

轻弹簧—可以伸长,也可以缩短,且伸缩形变不能忽略不计。

2、施力和受力特点轻绳 - 只能产生和承受沿绳方向的拉力.轻杆 - 不仅能产生和承受沿杆方向的拉力和压力，还能产生和承受不沿杆方向的拉力和压力。

轻弹簧—可以产生和承受沿弹簧伸缩方向的拉力和压力。

3、力的变化特点轻绳—张力的产生、变化、或消失不需要时间,具有突变性和瞬时性。

轻杆 - 拉力和压力的产生、变化或消失不需要时间,具有突变性和瞬时性.轻弹簧—弹力的产生、变化或消失需要时间,即只能渐变，不具有瞬时性,且在形变保持瞬间，弹力保持不变。

(注意 :当弹簧的自由端无重物时，形变消失不需要时间）4、连接体的运动特点轻绳 - 轻绳平动时,两端的连接体沿绳方向的速度（或速度分量)总是相等，且等于省上各点的平动速度；轻绳转动并拉直时，连接体具有相同的角速度，而线速度与转动半径成正比。

轻杆—轻杆平动时，连接体具有相同的平动的速度;轻杆转动时，连接体具有相同的角速度，而线速度与转动半径成正比.轻弹簧—在弹簧发生形变的过程中，两端连接体的速率不一定相等；在弹簧形变最大，即弹性势能最大时，两端连接体的速率相等；在弹簧转动时，连接体的转动半径随弹力变化,速度方向不一定垂直于弹力。

5、作功和能量转化特点轻绳 - 在连接体作匀速率和变速率圆周运动的过程中，绳的拉力都不作功；在绳突然拉直的瞬间,有机械能转化为绳的内能，即机械能不守恒.轻杆—在连接体作匀速率和变速率圆周运动的过程中，轻杆的法向力对物体不作功，而切向力既可以对物体作正功，也可以对物体作负功,但系统机械能守恒。

高考物理专题分析及复习建议：轻绳、轻杆、弹簧模型专题复习 一．轻绳模型1。

轻绳模型的特点：“绳"在物理学上是个绝对柔软的物体，它只产生拉力（张力），绳的拉力沿着绳的方向并指向绳的收缩方向。

它不能产生支持作用。

它的质量可忽略不计，轻绳是软的,不能产生侧向力，只能产生沿着绳子方向的力.它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长。

2.轻绳模型的规律:①轻绳各处受力相等,且拉力方向沿着绳子；②轻绳不能伸长;③用轻绳连接的系统通过轻绳的碰撞、撞击时，系统的机械能有损失；④轻绳的弹力会发生突变。

3。

绳子的合力一定的情况下，影响绳上拉力大小的因素是绳子的方向而不是绳子的长度。

4.力对绳子做的功，全部转化为绳对物体的做的功。

5.绳连动问题:①当物体的运动方向沿绳子方向（与绳子平行）时，物体的速度与绳子的速度相同。

②当物体的运动方向不沿绳子方向（与绳子不平行）时，物体的速度与绳子的速度不相同，一般以物体的速度作为实际速度，绳的速度是物体速度的分速度，当绳与物体的速度夹角为θ 时，= cos v v θ绳物例1：如图所示，将一根不能伸长、柔软的轻绳两端分别系于A 、B 两点上，一物体用动滑轮悬挂在绳子上，达到平衡时，两段绳子间的夹角为1θ，绳子张力为F 1；将绳子B 端移至C 点，待整个系统达到平衡时，两段绳子间的夹角为2θ，绳子张力为F 2;将绳子B 端移至D 点，待整个系统达到平衡时,两段绳子间的夹角为3θ，绳子张力为F 3，不计摩擦,则( ）A ．1θ=2θ=3θB ．1θ=2θ<3θC ．F 1 〉F 2 〉F 3D ．F 1 =F 2 〈F 31—1．如图所示,轻绳上端固定在天花板上的O 点，下端悬挂一个重为10 N 的物体A ，B 是固定的表面光滑的小圆柱体.当A 静止时，轻绳与天花板的夹角为30°，B 受到绳的压力是 ( )A.5 NB 。

10 NC 。

5错误! ND.10错误! N1—2。

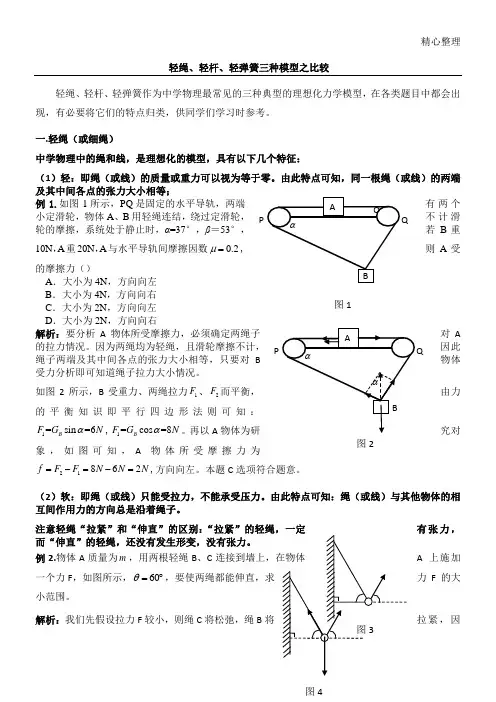

精心整理图4轻绳、轻杆、轻弹簧三种模型之比较轻绳、轻杆、轻弹簧作为中学物理最常见的三种典型的理想化力学模型，在各类题目中都会出现，有必要将它们的特点归类，供同学们学习时参考。

一.轻绳（或细绳）中学物理中的绳和线，是理想化的模型，具有以下几个特征：（1）轻：即绳（或线）的质量或重力可以视为等于零。

由此特点可知，同一根绳（或线）的两端例1.如图1所示，PQ 是固定的水平导轨，两端有两个小定滑轮，物体A 、B 用轻绳连结，绕过定滑轮，不计滑轮的摩擦，系统处于静止时，α=37°，β＝53°，若B 重10N ，A 重20N ，A 与水平导轨间摩擦因数0.2μ=,则A 受的摩擦力（）A ．大小为4N ，方向向左B ．大小为4N ，方向向右C ．大小为2N ，方向向左D ．大小为2N ，方向向右解析：要分析A 物体所受摩擦力，必须确定两绳子对A 的拉力情况。

因为两绳均为轻绳，且滑轮摩擦不计，因此绳子两端及其中间各点的张力大小相等，只要对B 物体受力分析即可知道绳子拉力大小情况。

如图2所示，B 受重力、两绳拉力1F 、2F 而平衡，由力的平衡知识即平行四边形法则可知：1=sin =6B F G N α,1=cos =8B F G N α。

再以A 物体为研究对象，如图可知，A 物体所受摩擦力为21862f F F N N N =-=-=,方向向左。

本题C 选项符合题意。

（2）软：即绳（或线）只能受拉力，不能承受压力。

由此特点可知：绳（或线）与其他物体的相互间作用力的方向总是沿着绳子。

注意轻绳“拉紧”和“伸直”的区别：有张力，而“伸直”的轻绳，还没有发生形变，没有张力。

例2.物体A 质量为m ，用两根轻绳B 、C 连接到墙上，在物体A 上施加一个力F ，如图所示，60θ=︒，要使两绳都能伸直，求力F 的大小范围。

解析：我们先假设拉力F 较小，则绳C 将松弛，绳B 将拉紧，因Q B A αAP Q 图1 BAαAP Q图2αA图此，拉力F的最小值minF，出现在绳C恰好伸直无弹力，而绳B张紧时。

圆周运动中的轻绳、轻杆和轻弹簧圆周运动中常涉及到“轻绳”、“轻杆”和“轻弹簧”模型，“轻绳”“轻杆”及“轻弹簧”是由各种实际情况中的绳、杆和弹簧抽象出来的理想物理模型．作为这一类模型，一般情况下，“轻”往往是（相对其他物体来说）指其质量可以忽略，所受重力可以忽略，而绳和杆则往往是其形体在同一直线上，且其长度不发生变化，而弹簧可以伸长也可以被压缩．由此导致这类模型在圆周运动中具有其特有的关系。

一、轻绳对物体只能产生沿绳收缩方向的拉力【例1】如图1所示，一摆长为L的单摆，摆球的质量为ｍ，要使摆球能在竖直平面内做完整的圆周运动，那么摆球在最底点的速度ｖ０至少要多大?解析小球在最高点的受力情况如图1所示，由牛顿第二定律得ｍｇ＋Ｔ＝ｍｖ２／Ｌ，由于ｍ、Ｌ一定，所以小球在最高点的速度ｖ越小，此时绳中拉力Ｔ就越小，当Ｔ＝0时，小球具有不脱离轨的最小速度，因此当ｖ０最小时，在最高点有ｍｇ＝ｍｖ２／Ｌ，从最底点到最高点，小球机械能守恒，有（1／2）ｍｖ０２＝2ｍｇＬ＋（1／2）ｍｖ２，由以上各式联立解得ｖ０的最小值为ｖ０＝．【总结】由于轻绳只能有拉力作用，因此只有当ｖ０≥才能使小球做完整的圆周运动．它的这种规律与竖直平面内放置一半径为L的轨道，小球在内轨做完整的圆周运动情况类似．二、轻杆对物体既可以有拉力也可以有支撑力【例2】在例1中，将轻绳换成轻杆，要使摆球能在竖直平面内做完整的圆周运动，在最底点小球的速度ｖ０至少要多大?解析如图2所示，小球在最高点既可以受到轻杆的拉力，又可以受到轻杆的支撑力，所以小球在最高点的合外力最小可以为零．因此，小球在最高点的速度最小且不脱离轨道，此速度可以为零．而小球在最高点的速度值ｖ＝则是小球在最高点受到轻杆对它弹力方向变化的临界值．即ｖ＜时，轻杆对它有向上的支撑力；ｖ＝时，轻杆对它无作用力；ｖ＞时，轻杆对它有向下的拉力．从最底点到最高点，由机械能守恒定律得（1／2）ｍｖ０２＝2ｍｇＬ，解得ｖ０＝．【总结】由于轻杆对物体的作用既可以是拉力，又可以是支撑力，则物体在竖直平面内做完整的圆周运动，在最底点的速度只要大于即可．它的这种规律与竖直平面内放置圆管，小球在圆管内做完整的圆周运动相类似．如图3所示．三、轻弹簧对物体既可以有拉力，也可以有支持力，但长度随力的变化而变化例3有原长为Ｌ０的轻弹簧，劲度系数为ｋ，一端系一质量为ｍ的物体，另一端固定图1图2图3图4在转盘上的Ｏ点，如图4所示．物块随同转盘一起以角速度ω转动，物块与转盘间的最大静摩擦力为ｆｍ，求物块在转盘上的位置范围．【解析】由题意知，物块与转盘间有最大静摩擦力ｆｍ，当物块转动半径最小时，设为ｒ１，此时弹簧被压缩的量为Ｌ０－ｒ１，对物块而言，受有指向圆心的最大静摩擦力ｆｍ及弹簧的弹力Ｆ，且Ｆ＝ｋ（Ｌ０－ｒ１），则ｆｍ－ｋ（Ｌ０－ｒ１）＝ｍｒ１ω２，解得ｒ１＝（ｆｍ－ｋＬ０）／（ｍω２－ｋ）．当物块转动半径最大时，设为ｒ２，此时弹簧的伸长量为（ｒ２－Ｌ０），对物块而言，受有指向圆心的弹簧的弹力Ｆ及最大静摩擦力ｆｍ，且Ｆ＝ｋ（ｒ２－Ｌ０），则ｋ（ｒ２－Ｌ０）－ｆｍ＝ｍｒ２ω２，解得ｒ２＝（ｆｍ＋ｋＬ０）／（ｋ－ｍω２）．所以物块所处的位置为（ｆｍ－ｋＬ０）／（ｍω２－ｋ）≤ｒ≤（ｆｍ＋ｋＬ０）／（ｋ－ｍω２）．由以上分析可看出，在具体问题中，要注意分清轻绳、轻杆和轻弹簧的区别，现列表如下进行比较：类别特性作用力效果作用力方向形体在同一直线上的变化具体体现轻绳只能是拉力只能沿绳方向不变化轻杆既可以是拉力又可以是支撑力沿杆方向不变化轻弹簧既可以是拉力又可以是“推”力沿弹簧方向变化。

轻绳、轻杆、轻弹簧三种模型之比较一. 三种模型的主要特点1. 轻绳（1）轻绳模型的建立轻绳或称为细线，它的质量可忽略不计，轻绳是软的，不能产生侧向力，只能产生沿着绳子方向的力。

它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长。

（2）轻绳模型的特点①轻绳各处受力相等，且拉力方向沿着绳子；②轻绳不能伸长；③用轻绳连接的系统通过轻绳的碰撞、撞击时，系统的机械能有损失；④轻绳的弹力会发生突变。

2. 轻杆（l）轻杆模型的建立轻杆的质量可忽略不计，轻杆是硬的，能产生侧向力，它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长或压缩。

（2）轻杆模型的特点①轻杆各处受力相等，其力的方向不一定沿着杆的方向；②轻杆不能伸长或压缩；③轻杆受到的弹力的方式有拉力或压力。

3. 轻弹簧（1）轻弹簧模型的建立轻弹簧可以被压缩或拉伸，其弹力的大小与弹簧的伸长量或缩短量有关。

（2）轻弹簧的特点①轻弹簧各处受力相等，其方向与弹簧形变的方向相反；②弹力的大小为F=kx，其中k为弹簧的劲度系数，x为弹簧的伸长量或缩短量；③弹簧的弹力不会发生突变。

二. 三种模型的主要区别1.静止或匀速直线运动时例1.如图1所示，有一质量为m的小球用轻绳悬挂于小车顶部，小车静止或匀速直线运动时，求绳子对小球作用力的大小和方向。

图1解析：小车静止或匀速直线运动时，小球也处于静止或匀速直线运动状态。

由平衡条件可知，绳子对小球的弹力为F mg=，方向是沿着绳子向上。

若将轻绳换成轻弹簧，其结果是一样的。

例2.如图2所示，小车上有一弯折轻杆，杆下端固定一质量为m的小球。

当小车处于静止或匀速直线运动状态时，求杆对球的作用力的大小和方向。

图2解析：以小球为研究对象，可知小球受到杆对它一个的弹力和重力作用，由平衡条件可知小球受力如图3所示。

则可知杆对小球的弹力为F mg=，方向与重力的方向相反即竖直向上。

图3注意：在这里杆对小球的作用力方向不是沿着杆的方向。

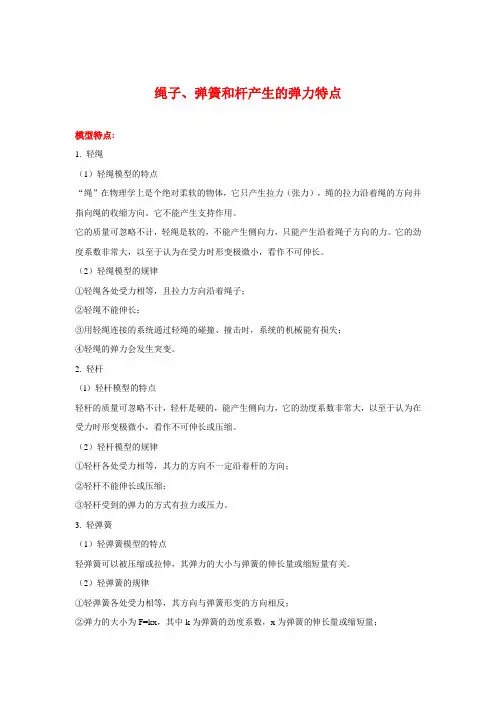

绳子、弹簧和杆产生的弹力特点模型特点:1. 轻绳（1）轻绳模型的特点“绳”在物理学上是个绝对柔软的物体，它只产生拉力（张力），绳的拉力沿着绳的方向并指向绳的收缩方向。

它不能产生支持作用。

它的质量可忽略不计，轻绳是软的，不能产生侧向力，只能产生沿着绳子方向的力。

它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长。

（2）轻绳模型的规律①轻绳各处受力相等，且拉力方向沿着绳子；②轻绳不能伸长；③用轻绳连接的系统通过轻绳的碰撞、撞击时，系统的机械能有损失；④轻绳的弹力会发生突变。

2. 轻杆（l）轻杆模型的特点轻杆的质量可忽略不计，轻杆是硬的，能产生侧向力，它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长或压缩。

（2）轻杆模型的规律①轻杆各处受力相等，其力的方向不一定沿着杆的方向；②轻杆不能伸长或压缩；③轻杆受到的弹力的方式有拉力或压力。

3. 轻弹簧（1）轻弹簧模型的特点轻弹簧可以被压缩或拉伸，其弹力的大小与弹簧的伸长量或缩短量有关。

（2）轻弹簧的规律①轻弹簧各处受力相等，其方向与弹簧形变的方向相反；②弹力的大小为F=kx，其中k为弹簧的劲度系数，x为弹簧的伸长量或缩短量；③弹簧的弹力不会发生突变。

案例探究:【案例1】如图所示，一质量为m 的物体系于长度分别为L 1、L 2的两根细绳OA 、OB 上，0B 一端悬挂在天花板上，与竖直方向夹角为θ，OA 水平拉直，物体处于平衡状态，现在将OA 剪断，求剪断瞬间物体的加速度，若将绳OB 换为长度为L 2的弹簧，结果又如何？分析与解答：为研究方便，我们两种情况对比分析。

（1）剪断前，两种情况小球受力一样，分别如图（1）、（2）所示，利用平衡条件，则mg 与F 2的合力与F 1大小相等，方向相反，可以解得F 1=mgtg θ。

（2）剪断后瞬间，绳OA 产生的拉力F 1消失，对绳来说，其伸长量很微小，可以忽略不计，不需要形变恢复时间，因此，绳子中的张力也立即发生变化，这时F 2将发生瞬时变化，mg 与F 2的合力将不再沿水平方向，而是由于小球下一时刻做单摆运动沿圆弧的切线方向，与绳垂直，如图（3）所示，F 合=mgsin θ，所以a=gsin θ。

高中物理中“轻绳” 、“轻杆”和“轻弹簧”的问题分析中学阶段常涉及到“轻绳” 、“轻杆”和“轻弹簧”模型，这三种模型都是由各种实际情况中的绳、杆和弹簧抽象出来的理想化物理模型。

但它们的成因和特性并不完全相同，由此导致这类模型在实际应用中有很多同学混淆出错，下面对这三种模型的特点及区别应用作一些简单的讨论和分析。

一、三个模型的正确理解1.轻绳模型轻绳也称细线，它的质量可忽略不计；轻绳是软的；同时它的劲度系数非常大，可认为在受外力作用时它的形变极微小，看作不可伸长；其弹力的主要特征是：①不能承受压力，不能产生侧向力，只能产生沿绳收缩方向的拉力。

②内部张力大小处处相等，且与运动状态无关。

③轻绳的弹力大小可发生突变。

2.轻杆模型轻杆的质量可忽略不计，轻杆是硬的，它的劲度系数非常大，可认为在受外力作用时形变极微小，看作不可伸长或压缩；其弹力的主要特征是：①轻杆既可产生压力、也可产生拉力，且能产生侧向力（力的方向不一定沿着杆的方向）；②轻杆各处受力大小相等，且与运动状态无关；③轻杆的弹力可发生突变。

3.轻弹簧模型轻弹簧的质量可忽略不计，可以被压缩或拉伸。

其弹力的主要特征是：①轻弹簧能产生沿弹簧轴线伸缩方向的压力或拉力；②轻弹簧各处受力大小相等，且与弹簧形变的方向相反；③轻弹簧产生的弹力是连续变化的，不能发生突变，只能渐变（除弹簧被剪断外）；④在弹性限度内，弹力的大小与弹簧的形变量成正比，即F＝kx，其中 k 为弹簧的劲度系数， x 为弹簧的伸长量或缩短量。

二、三种模型的主要区别及应用下面结合例题分析它们的区别及应用：1.轻绳对物体只能产生沿绳收缩方向的拉力，而轻杆对物体的弹力不一定沿杆的方向。

【例1】如图1 所示，轻绳一端系着质量为m 的小球，另一端系在固定于小车上一直杆 AB 的上端；试求当小车以 a 的加速度水平向左匀加速度直线运动，轻绳对小球作用力的大小和方向？解析：如图 2 所示，小球受两个力作用：重力mg 和绳对小球弹力T。

轻绳、轻杆与弹簧1．轻绳模型(1)活结模型：跨过滑轮、光滑杆、光滑钉子的细绳为同一根细绳，其两端张力大小相等．(2)死结模型：如几个绳端有“结点”，即几段绳子系在一起，谓之“死结”，那么这几段绳子的张力不一定相等．2．轻杆模型(1)“死杆”：即轻质固定杆，它的弹力方向不一定沿杆的方向，作用力的方向需要结合平衡方程或牛顿第二定律求得．(2)“活杆”：即一端有铰链相连的杆属于活动杆，轻质活动杆中的弹力方向一定沿杆的方向．1．[轻绳活结与轻杆死杆模型]如图4所示，轻绳AD跨过固定在水平横梁BC右端的定滑轮挂住一个质量为10kg的物体，∠ACB＝30°，g取10m/s2，求：(1)轻绳AC段的张力F AC的大小；(2)横梁BC对C端的支持力的大小及方向．答案(1)100N (2)100N 方向与水平方向成30°角斜向右上方2．[轻绳死结与轻杆活杆模型]若上题中横梁BC换为水平轻杆，且B端用铰链固定在竖直墙上，如图5所示，轻绳AD拴接在C端，求：(计算结果保留三位有效数字)(1)轻绳AC段的张力F AC的大小；(2)轻杆BC对C端的支持力．答案(1)200N (2)173N，方向水平向右1．两类模型(1)绳与杆的一端连接为结点，轻绳属于“死结”．(2)绳跨过光滑滑轮或挂钩，动滑轮挂在绳子上，绳子就属于“活结”，如图6，此时BC绳的拉力等于所挂重物的重力，轻绳属于“活结”模型．图62．铰链连接三角形支架常见类型和受力特点图7(1)图7甲、乙中AB杆可用轻绳来代替；(2)研究对象为结点B，三力平衡；(3)两杆的弹力均沿杆的方向，可用轻绳代替的AB杆为拉力，不可用轻绳代替的BC杆为支持力．3．如图2所示，杆BC的B端用铰链固定在竖直墙上，另一端C为一滑轮．重物G上系一绳经过滑轮固定于墙上A点处，杆恰好平衡．若将绳的A端沿墙缓慢向下移(BC杆、滑轮、绳的质量及摩擦均不计)，则()A．绳的拉力增大，BC杆受绳的压力增大B．绳的拉力不变，BC杆受绳的压力增大C．绳的拉力不变，BC杆受绳的压力减小D．绳的拉力不变，BC杆受绳的压力不变答案4．如图5所示，在水平天花板的A点处固定一根轻杆a，杆与天花板保持垂直，杆的下端有一个轻滑轮O.另一根细线上端固定在该天花板的B点处，细线跨过滑轮O，下端系一个重为G的物体，BO段细线与天花板的夹角为θ＝30°，系统保持静止，不计一切摩擦，下列说法中正确的是()A ．细线BO 对天花板的拉力大小是G2B ．a 杆对滑轮的作用力大小是G2C ．a 杆和细线对滑轮的合力大小是GD ．a 杆对滑轮的作用力大小是G 答案5．[合成法的应用]在如图所示的A 、B 、C 、D 四幅图中，滑轮本身的重力忽略不计，滑轮的轴O 安装在一根轻木杆P 上，一根轻绳ab 绕过滑轮，a 端固定在墙上，b 端下面都挂一个质量为m 的重物，当滑轮和重物都静止不动时，图A 、C 、D 中杆P 与竖直方向的夹角均为θ，图B 中杆P 在竖直方向上，假设A 、B 、C 、D 四幅图中滑轮受到木杆弹力的大小依次为F A 、F B 、F C 、F D ，则以下判断中正确的是( )A ．F A ＝FB ＝FC ＝FD B ．F D ＞F A ＝F B ＞F C C ．F A ＝F C ＝F D ＞F B D ．F C ＞F A ＝F B ＞F D答案6．如图15所示，物体A 、B 用细绳与弹簧连接后跨过滑轮．A 静止在倾角为45°的粗糙斜面上，B 悬挂着．已知质量m A ＝3m B ，不计滑轮摩擦，现将斜面倾角由45°减小到30°，那么下列说法中正确的是( )A ．弹簧的弹力将减小B ．物体A 对斜面的压力将减小C ．物体A 受到的静摩擦力将减小D ．弹簧的弹力及物体A 受到的静摩擦力都不变 答案7．(多选)如图18所示，将两相同的木块a 、b 置于粗糙的水平地面上，中间用一轻弹簧连接，两侧用细绳系于墙壁．开始时a 、b 均静止，弹簧处于伸长状态，两细绳均有拉力，a 所受摩擦力F f a ≠0，b 所受摩擦力F f b ＝0.现将右侧细绳剪断，则剪断瞬间( )A ．F f a 大小不变B ．F f a 方向改变C ．F f b 仍然为零D ．F f b 方向向右答案8．如图7所示，用平行于斜面体A 的斜面的轻弹簧将物块P 拴接在挡板B 上，在物块P 上施加沿斜面向上的推力F ，整个系统处于静止状态．下列说法正确的是( )A ．物块P 与斜面之间一定存在摩擦力B ．弹簧的弹力一定沿斜面向下C ．地面对斜面体A 的摩擦力水平向左D ．若增大推力，则弹簧弹力一定减小 答案9．[临界问题]如图11所示，在水平板左端有一固定挡板，挡板上连接一轻质弹簧，紧贴弹簧放一质量为m 的滑块，此时弹簧处于自然长度．已知滑块与板间的动摩擦因数为33，最大静摩擦力等于滑动摩擦力．现将板的右端缓慢抬起使板与水平面间的夹角为θ，最后直到板竖直，此过程中弹簧弹力的大小F 随夹角θ的变化关系可能是图中的( )答案10．如图4所示，质量均为1kg 的小球a 、b 在轻弹簧A 、B 及外力F 的作用下处于平衡状态，其中A 、B 两个弹簧的劲度系数均为5N /cm ，B 弹簧上端与天花板固定连接，轴线与竖直方向的夹角为60°，A 弹簧竖直，g 取10 m/s 2，则以下说法正确的是( )A ．A 弹簧的伸长量为3cmB ．外力F ＝103NC ．B 弹簧的伸长量为4cmD ．突然撤去外力F 瞬间，b 球加速度为0 答案11．如图5所示，水平固定且倾角为30°的光滑斜面上有两个质量均为m 的小球A 、B ，它们用劲度系数为k 的轻质弹簧连接，现对B 施加一水平向左的推力F 使A 、B 均静止在斜面上，此时弹簧的长度为l ，则弹簧原长和推力F 的大小分别为( )A ．l ＋mg 2k ，233mgB ．l －mg 2k ，233mgC ．l ＋mg2k，23mgD ．l －mg2k，23mg答案12．(多选)如图8所示，一个质量为m 的滑块静止置于倾角为30°的粗糙斜面上，一根轻弹簧一端固定在竖直墙上的P 点，另一端系在滑块上，弹簧与竖直方向的夹角为30°，则( )A ．弹簧一定处于压缩状态B ．滑块可能受到三个力作用C ．斜面对滑块的支持力不能为0D ．斜面对滑块的摩擦力的大小等于mg 答案13．(多选)如图8所示，将一劲度系数为k 的轻弹簧一端固定在内壁光滑、半径为R 的半球形容器底部O ′处(O 为球心)，弹簧另一端与质量为m 的小球相连，小球静止于P 点．已知容器与水平面间的动摩擦因数为μ，OP 与水平方向间的夹角为θ＝30°.下列说法正确的是( )A ．水平面对容器有向右的摩擦力B ．弹簧对小球的作用力大小为12mgC ．容器对小球的作用力大小为mgD ．弹簧原长为R ＋mgk答案14．如图10所示，斜面倾角为θ＝30°，一个重20N 的物体在斜面上静止不动．弹簧的劲度系数为k ＝100N/m ，原长为10cm ，现在的长度为6cm.(1)试求物体所受的摩擦力大小和方向．(2)若将这个物体沿斜面上移6cm ，弹簧仍与物体相连，下端仍固定，物体在斜面上仍静止不动，那么物体受到的摩擦力的大小和方向又如何呢？答案 (1)6N 方向沿斜面向上 (2)12N 方向沿斜面向上轻绳、轻杆与弹簧。

轻绳、轻杆、轻弹簧三种模型的特点及其应用在中学物理中，经常会遇到绳、杆、弹簧三种典型的模型，在这里将它们的特点归类，供同学们学习时参考。

一.三种模型的特点1.轻绳（或细绳）中学物理中的绳和线，是理想化的模型，具有以下几个特征：①轻：即绳（或线）的质量或重力可以视为等于零。

由此特点可知，同一根绳（或线）的两端及其中间各点的张力大小相等；②软：即绳（或线）只能受拉力，不能承受压力。

由此特点可知：绳（或线）与其他物体的相互间作用力的方向总是沿着绳子；③不可伸长：即无论绳（或线）所受拉力多大，绳子（或线）的长度不变。

由此特点可知：绳（或线）中的张力可以突变。

2.轻杆具有以下几个特征：①轻：即轻杆的质量和重力可以视为等于零。

由此特点可知，同一轻杆的两端及其中间各点的张力大小相等；②硬：轻杆既能承受拉力也能承受压力，但其力的方向不一定沿着杆的方向；③轻杆不能伸长或压缩。

3.轻弹簧中学物理中的轻弹簧，也是理想化的模型。

具有以下几个特征：①轻：即弹簧的质量和重力可以视为等于零。

由此特点可知，向一轻弹簧的两端及其中间各点的张力大小相等；②弹簧既能承受拉力也能承受压力，其方向与弹簧的形变的方向相反；③由于弹簧受力时，要发生形变需要一段时间，所以弹簧的弹力不能发生突变，但当弹簧被剪断时，它所受的弹力立即消失。

二.三种模型的应用例1.如图1所示，质量相等的两个物体之间用一轻弹簧相连，再用一细线悬挂在天花板上静止，当剪断细线的瞬间两物体的加速度各为多大？解析：分析物体在某一时刻的瞬时加速度，关键是分析瞬时前后的受力情况及运动状态，再由牛顿第二定律求出瞬时加速度。

此类问题应注意两种模型的建立。

先分析剪断细线前两个物体的受力如图2，据平衡条件求出绳或弹簧上的弹力。

可知，F mg 2=，F F mg mg 122=+='。

剪断细线后再分析两个物体的受力示意图，如图2，绳中的弹力F 1立即消失，而弹簧的弹力不变，找出合外力据牛顿第二定律求出瞬时加速度，则图2剪断后m 1的加速度大小为2g ，方向向下，而m 2的加速度为零。

高一上学期常遇的几种物理模型在高一上学期我们常是遇的物理模型有六种：轻弹簧、橡皮绳、轻绳、轻杆、刚体、滑轮、滑环。

其特点如下表：类型模型特点力学特性实体模型轻弹簧橡皮绳（1） 轻：质量和重力忽略不计；（2） 受力形变明显。

同一弹簧各处产生的弹力大小相等；力的大小不能突变；弹簧断裂时，弹力立即消失；既能受拉，也能受压。

说明：高中物理中涉及的弹簧问题，除有说明或有明显暗示需考虑重力外，一般视为轻弹簧模型。

轻绳（1） 轻：质量和重力均可忽略；（2） 只能受拉，不能受压；（3） 不可伸长。

同一根绳中处处张力相等；沿绳的方向力的大小可突变。

说明：高中物理中涉及有关绳索的问题，除有说明或有明显暗示外，一般可视为轻绳模型。

轻杆（1） 轻，质量、重力可忽略；（2） 不可伸长、压缩和扭曲。

（3） 判断杆受拉、受压的方法：1、能用绳替代的杆，受拉；不能用绳替代的杆受压。

2、截断法，设想将杆截断：断口分离受拉；断口合拢，受压。

轻杆各处受力相等，但受力方向不一定沿杆（若杆只在两端点受力，则每端所受力的合力必沿相的方向，或使杆受拉，或使杆受压，且拉力或压力必沿杆的的轴线方向）说明同上。

刚体物体受外力作用，必发生形变，若形变微小，可忽略不计，物体就可看成刚体。

在分析刚体受力情况时，可用易形变的物体替代不易形变的物体，物体与周围物体接触处，有明显形变处，就有弹力滑轮通常与轻绳组合，不计质量和重力，大多数情况下，也不计摩擦同一根轻绳无论它绕过多少个滑轮，处处张力相等。

滑环光滑，不计摩擦可施加拉力，也可施加压力，力的方向沿环的径向1、 轻弹簧模型例一：如图一所示：木块A与B用一弹簧相连，竖直放在木块C上，三者静止于地面，它们的质量之比为1：2：3，设所有接触面是光滑的，当沿水平方向迅速抽出C的瞬间，A和B的加速度大小分别为（ ）A、0,0B、0，gC、0，D、思维导图：解题关键应用牛顿第二定律求加速度a分析A、B受力情况轻弹簧中的弹力不能突变解析：设木块A的质量为m ,B、C的质量分别为2m和3m，在木块C 抽出之前弹簧中的弹力，木块C抽出瞬间，弹簧的长度不变，，弹力不变，木块所受的合外力不变，仍然为零；木块B所受的重力和弹簧对它的弹力作用，由牛顿第二定律：解得：，所以正确选项为C。
