铜管焊接工艺

铜管焊接工艺一、焊接总要求：保证管路不泄漏，焊接管路横平竖直焊液均匀分布于焊缝。

保证各部件的功能完好无损，注意各阀件的方向性。

1．铜管下料a．工具：割管刀，卷尺，线号笔，锉b．步骤：①根据图纸要求的尺寸和管径，用卷尺量取相应的长度，并用线号笔记下位置②较粗的铜管要固定后，再用割刀拆下，要保证割口平齐，不变形③用锉把割口毛边锉平，并用抹布擦拭干净2．焊接a．工具：焊枪，乙炔瓶，氧气瓶，氮气瓶b．步骤：①检查氧气瓶和乙炔瓶内的量是否足够②根据图纸要求来进行焊接③在焊接电磁阀时，应把电磁阀的线圈拆下，以防毁坏，并注意其流向④焊接其它部件，如液镜、膨胀阀、单向阀等应注意焊接时受热损坏，必要时可把可拆部件卸下，并用湿棉布包裹被焊阀体⑤焊接时应在被焊管内通低速氮气，防止氧化⑥焊接完毕后，冷却，用干燥氮气清理管内氧化物和焊渣二、焊接1.0 焊条紫铜与紫铜的焊接，应选用不含银或含银5%的银焊条，不使用焊剂。

其它不见得焊接，应根据其技术说明或要求来选用焊条。

2.0 同管接头与铜管插入深度及间隙。

铜管规格最小间隙最大间隙插入深度1/4〃0.002〃0.006〃5/16〃3/8〃0.002〃0.006〃5/16〃1/2〃0.002〃0.006〃3/8〃5/8〃0.002〃0.006〃1/2〃3/4〃0.002〃0.006〃5/8〃7/8〃0.002〃0.006〃3/4〃1 1/8〃0.002〃0.007〃29/32〃1 3/8〃0.002〃0.007〃31/32〃1 5/8〃0.002〃0.008〃1 3/30〃2 1/8〃0.002〃0.008〃1 11/32〃2 5/8〃0.002〃0.008〃1 15/32〃3 1/8〃0.002〃0.008〃1 21/32〃3 5/8〃0.002〃0.009〃1 29/32〃4 1/8〃0.002〃0.009〃2 5/32〃3.0 焊接前表面清理除紫铜与紫铜焊接外，所有管件在焊接前都应用砂布或不锈钢丝刷清理，露出光亮金属表面。

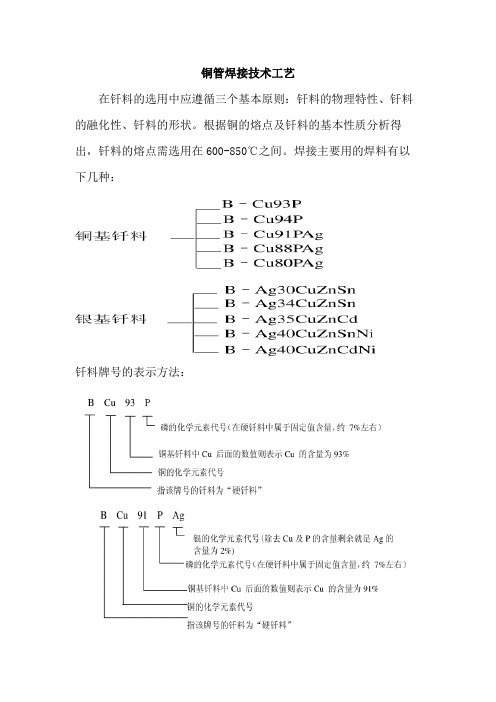

铜管焊接技术工艺在钎料的选用中应遵循三个基本原则：钎料的物理特性、钎料的融化性、钎料的形状。

根据铜的熔点及钎料的基本性质分析得出，钎料的熔点需选用在600-850℃之间。

焊接主要用的焊料有以下几种：钎料牌号的表示方法：焊接火焰构造分为三部分：焰心、内焰、外焰；其中在焰心前3mm处温度最高，可达三千度左右；钎焊火焰分为3种：氧化焰、中性焰、还原焰；其中氧化焰和还原焰对焊接质量有影响，一般空调焊接所用的火焰为中性焰；气体火焰钎焊的种类分为3种：当氧气与乙炔的作用比为1～1.2时，所产生的火焰称为中性焰，又称为正常焰。

靠近焊咀处为焰芯，呈白亮色；其次为内焰。

呈兰紫色，此处温度最高，约3150℃，最外层为外焰，呈桔红色。

当氧气和乙炔的体积比小于1时，则得到还原焰。

由于氧气较少，燃烧不完全。

整个火焰比中性焰长。

外观呈黑红色；当氧气和乙炔的体积比大于1.2时，则形成氧化焰。

由于氧气较多，燃烧剧烈，火焰长度明显缩短，焰心呈锥形，内焰几乎消失，并有较强的丝丝声；外观呈浅蓝色；在使用中性焰焊接时，使用焰心尖部5mm-10mm处加热最为理想（因为温度在1000℃左右，比较接近铜的熔点）；加热前提前充氮10s；开始加热时火焰中心在正对着连接件中的插入件（焊条是被此部分铜管融化，而不是被火焰直接融化），但火焰同时要对被插入件进行加热；开始加热时火焰要保证在铜管的圆心位置加热，否则将导致管壁受热不均，当加热状态至微红色时，火焰必须在原加热位置左右均匀摆动加热至暗红，摆动时火焰不能完全离开铜管管壁；预热时各状态见图示；将母材的颜色预热至暗红色，便可以加焊条，此时铜管温度刚好可以融化焊条；不允许过热，过热会使焊料沿着管子流下去，而不聚集于焊接处，影响焊接质量；钎料的添加位置在管口上方2mm左右的位置，且钎料的添加位置必须保证在火焰加热的正后方，使烧热的铜管融化焊条；使焊料均匀的流淌、铺展在缝隙表面上；加料焊接完成后，将火焰采用“Z”字型的路线向下摆动均匀加热，直至使加入的焊料充分渗透到焊缝内；加热管口下部作用是使焊料充分融化渗透；在采用“Z”字向下加热完成后，然后再采用“Z”字向上加热（主要加热上管口）；在加热上管口的的同时，焊料也同时添加，直至焊料均匀饱满，饱满之后火焰必须缓慢拉远至焰心尖部30~50mm，然后停留2~3秒对焊点进行保温，然后将焊条移开，完成整个焊接步骤；需要用浸过水的湿布包裹传感器、四通阀、膨胀阀、止逆阀、针阀等元器件；要求湿布的水分不能流入到元器件、管路等系统内部；铜管在钎焊温度下表面氧化剧烈，为有效减少铜管内部氧化皮的产生,要求对铜管进行充氮保护。

铜管焊接方法铜管焊接是一项常见的工艺，广泛应用于建筑、制冷、空调等领域。

正确的焊接方法不仅可以确保焊接质量，还能延长铜管的使用寿命。

本文将介绍几种常见的铜管焊接方法及其操作步骤。

首先，准备工作。

在进行铜管焊接之前，需要做好充分的准备工作。

首先要确保工作场所通风良好，以防止焊接产生的有害气体对人体造成伤害。

其次，要准备好所需的焊接工具和材料，包括焊接机、焊丝、焊剂、焊接夹具等。

其次，清洁铜管表面。

在进行焊接之前，需要对铜管表面进行清洁处理，以确保焊接质量。

首先要用砂纸对铜管表面进行打磨，去除表面的氧化物和污垢，使其表面光洁。

然后用清洁剂对铜管进行清洁，去除残留的油污和杂质。

接下来，涂抹焊剂。

在进行铜管焊接时，需要在焊接处涂抹一层焊剂，以提高焊接质量。

焊剂的作用是去除铜管表面的氧化物和污垢，促进焊料的流动和润湿。

在涂抹焊剂时，要均匀地涂抹在焊接处周围，以确保焊接质量。

然后，进行铜管焊接。

在进行铜管焊接时，可以选择气焊、电焊或者焊锡等不同的焊接方法。

气焊是一种常见的焊接方法，需要使用氧乙炔焊接机进行操作。

电焊是一种高效的焊接方法，需要使用电焊机进行操作。

而焊锡是一种简便的焊接方法，适用于一些小型的铜管焊接。

无论采用哪种焊接方法，都需要掌握好焊接的技巧和操作步骤，以确保焊接质量。

最后，进行焊接后处理。

在完成铜管焊接之后，需要对焊接处进行后处理，以确保焊接质量。

首先要对焊接处进行冷却处理，使焊接处冷却固化。

然后用清洁剂对焊接处进行清洁，去除残留的焊剂和焊渣。

最后进行外观检查和质量检验，以确保焊接质量符合要求。

总结一下，铜管焊接是一项常见的工艺，正确的焊接方法能够确保焊接质量，延长铜管的使用寿命。

在进行铜管焊接时，需要做好充分的准备工作，清洁铜管表面，涂抹焊剂，选择合适的焊接方法，掌握好焊接技巧和操作步骤，进行焊接后处理。

希望本文介绍的铜管焊接方法能够对大家有所帮助。

铜管焊接方法有哪几种内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.铜管焊接工具应该是非常多的。

铜管焊接工具是实现铜管焊接的必要用具。

没有铜管焊接工具，就不能进行铜管焊接的操作。

由此可见铜管焊接工具的重要性。

铜管焊接是一个局部的迅速加热和冷却过程。

铜管焊接是一种维修。

大家都知道，铜管焊接方法有很多，包括了气焊、焊条电弧焊和钨极氩弧焊这三种方法。

而不同的铜管焊接方法有着不同的焊接工具。

那么这些铜管焊接工具及特点有哪些呢？它们的结构呢？下面就随我一起来了解下铜管焊接的相关知识。

铜管焊接方法1、铜管气焊焊接方法：铜管气焊是指利用可燃性气体在氧气中燃烧时所产生的热量，将母材加热并使用焊料而达到连接的熔焊方法。

2、铜管焊条电弧焊焊接方法：是指用手工操作焊条进行焊接的电弧焊方法。

电弧焊是指利用电弧作为热源的熔焊方法。

3、铜管钨极氩弧焊焊接方法：钨极氩弧焊就是以氩气作为保护气体，钨极作为不熔化极，借助钨电极与焊件之间产生的电弧，加热熔化母材（同时添加焊丝也被熔化）实现焊接的方法。

铜管焊接方法特点1、铜管气焊焊接方法特点：（1）铜管气焊焊接方法优点：对铸铁及某些有色金属的焊接有较好的适应性；在电力供应不足的地方需要焊接时，气焊可以发挥更大的作用。

（2）铜管气焊焊接方法缺点：生产效率较低；焊接后工件变形和热影响区较大。

较难实现自动化。

2、铜管焊条电弧焊焊接方法特点：（1）铜管焊条电弧焊焊接方法优点：灵活性好、操作方便，对焊前装配要求求低，可焊材料广；（2）铜管焊条电弧焊焊接方法缺点：生产率低；人为影响因素强。

3、铜管钨极氩弧焊焊接方法特点：（1）氩气具有极好的保护作用，能有效的隔绝周围空气；它本身既不与金属起化学反应，也不溶于金属，使得焊接过程中的冶金反应简单易控制，因此获得较高质量的焊缝提供良好条件。

铜管加工和焊接工艺标准规范标准b）钎焊金属的熔点低于被焊接的金属，同时不会损害被焊接的金属。

铜管的钎焊铜管的钎焊分为软钎焊和硬钎焊两种。

软钎焊适用于低温、低压力、小直径的管路，硬钎焊适用于高温、高压力、大直径的管路。

钎焊前的准备工作a）清洁铜管和钎焊件表面，去除氧化层和油污等杂质；b）根据钎焊件的形状、尺寸和要求，选择合适的钎料和药剂；c）调整钎焊设备的参数和温度，确保钎焊过程中的温度和气氛控制；d）钎焊前进行试焊，调整设备和钎料的参数，确保钎焊质量。

钎焊过程a）将钎料和药剂均匀涂抹在钎焊件和铜管接口处；b）用焊枪或火焰加热钎焊件和铜管接口，使钎料融化并填满间隙；c）冷却后，清洁钎焊接口，检查质量是否符合要求。

钎焊注意事项a）钎焊过程中应保持钎焊件和铜管接口的清洁和干燥；b）钎焊时应控制好温度和气氛，避免钎料氧化或变质；c）钎焊后应及时清洁和检查焊接质量，避免漏气和漏液现象的发生。

总之，铜管加工和焊接工艺的标准是确保管路质量和安全的重要保障，需要严格按照要求进行操作，并及时检查和维护。

液态钎料与钎焊金属进行必要的物理、化学反应，以达到良好的金属间结合。

在钎焊过程中，液态钎料靠毛细作用在钎缝间流动，这种液态钎料对母材金属的浸润和附着的能力称之为润湿性。

液态钎料对钎焊金属的润湿性越好，则毛细作用越强，因此填缝会更充分。

影响钎料润湿性的因素有以下方面：钎料和焊件金属成分、钎焊温度、焊件金属表面清洁度和表面粗糙度。

在选择合适的钎焊温度时，需要注意温度过高会造成钎料流失和熔蚀现象。

同时，在焊件金属接头处保证表面清洁是必要的，否则氧化物及油污等杂质会阻碍液态钎料与焊件金属的接触，使液态钎料聚成球状而很难铺展。

钎焊的接头形式有对接、搭接、T型接、卷边拉及套接等方式，制冷系统所采用的均为套接方式，不得采用其它接头方式。

钎焊接头的安装须保证合适均匀的钎缝间隙，针对所使用的铜磷钎料，要求钎缝间隙（单边）在0.05mm~0.10mm之间。

铜管焊接方法范文铜管焊接是一种常见的金属焊接方法，可用于连接铜管以及其他金属部件。

铜管焊接方法多样，本文将介绍几种常见的铜管焊接方法。

1.焊条焊接法：使用铜焊条进行铜管焊接是一种常见的方法。

首先，需准备好铜焊条、电焊机以及其他所需工具。

将待焊接的铜管两端切割成平整的面，然后用油纸或者纸巾擦拭铜管表面，确保清洁。

接下来，将电焊机设定为适当的工作电流，通常为30-50安培。

再将焊条进行预热，待火焰出现明亮的蓝色时即可开始焊接。

将预热好的焊条靠近待焊接的铜管端部，用火焰加热铜管以及焊条，使其达到熔化温度。

然后，将熔化温度的铜焊条涂布在焊缝上，均匀地覆盖焊缝。

等待焊接处冷却，完成铜管的焊接。

2.TIG焊接法：TIG焊接是一种常用的铜管焊接方法，其优点是焊接效果美观、焊缝质量高，焊接热影响区小。

首先，需准备好TIG焊机、氩气气瓶、焊接材料等。

将待焊接的铜管两端切割成平整的面，并擦拭干净。

接下来，将TIG焊机连接氩气气瓶，并调节合适的氩气流量。

将焊接材料剪成适当长度，然后用砂纸磨去一端的涂层，使其裸露出铜层。

将铜焊条与焊枪连接好，并将焊条靠近待焊接的铜管，用火焰加热铜管以及焊条，使其达到熔化温度。

然后，将熔化温度的焊条涂布在焊缝上，均匀地覆盖焊缝。

等待焊接处冷却，完成铜管的焊接。

3.CO2焊接法：CO2焊接法适用于焊接较粗壁厚度的铜管。

首先，将待焊接的铜管两端切割成平整的面，并擦拭干净。

接下来，将CO2焊机连接好，并调节合适的焊接电流和电压。

使用氧乙炔火焰进行预热，使铜管表面达到一定温度。

然后，将焊接枪对准待焊接的铜管端部，按下电极，使电弧引燃，并将焊条放入电极夹中。

将焊条靠近焊缝，用焊条和电弧加热铜管，使其达到熔化温度。

随着焊条的熔化，将其涂抹在焊缝上，均匀地覆盖焊缝。

等待焊接处冷却，完成铜管的焊接。

以上所述为几种常见的铜管焊接方法，每一种方法都有其适用的场景和特点。

在进行铜管焊接时，应遵循正确的焊接工艺和操作规范，确保焊接质量和安全性。

铜管钎焊工艺及安装工艺1施工准备1.1人员准备：每一个施工小组应有以下工种人员组成：1.1.1 管工：具有四级工水平以上的管工2名。

（能熟练地配管）1.1.2 焊工：经过铜管钎焊工艺专门培训的焊工1名。

1.1.3 辅工：协助焊工焊接，清洗焊口辅工1名。

1.2 材料准备1.2.1 焊料：采用2%银的低银焊条1.2.2 焊剂：选用101#银钎焊剂1.2.3 管材：采用T2、T3、T up国产薄壁铜管1.2.4 管件：推荐使用经过鉴定和试用的“南汇兴新铜管件厂”或“临海水暖配件厂”生产的管件。

如进口的管材、管件，必须有配套的焊料、焊剂。

1.3 机具准备1.3.1 焊炬的焊嘴，根据所焊接铜管的管径，可选用H01-12、3、4、5焊嘴。

小铜管也可用喷灯。

1.3.2 切割机、钢锯或等离子弧切割机、半圆锉、0#或1#砂皮、木垫板、小木块、回丝、木榔头等。

1.3.3 卷尺、水平尺、粉线袋、线垂、角尺、100mm钢卷尺。

1.4 场地准备1.4.1 必须有可靠保安措施的料间，以堆放铜制品，铜废料。

1.4.2 具有通风条件，但又避风的制作场地。

1.4.3 堆放管子的管架，以堆放预制好的管段。

2 钎焊工艺2.1 准备工艺2.1.1 管道切割2.1.1.1 按需要的尺寸，将管材切割，管道的切割可采用钢锯、砂轮切割机或等离子弧切割机，严禁用割炬气割，切割时，夹持铜管必须用木垫块衬垫，以免夹伤管壁。

2.1.1.2管道切割必须注意断面应垂直于管轴。

2.1.1.3 用半圆锉或圆锉清除管口内外毛刺，修正管口垂直度。

2.1.2 管道调直2.1.2.1 管材在切割后，检查其是否平直，如有弯曲，则应进行调直。

2.1.2.2 管道调直宜在平整的木垫板或木工作台上进行，不能在金属板或水泥地上操作，以免损伤管壁。

2.1.2.3 操作时，用木榔头轻轻敲击需调直的部位，逐段调直。

2.1.3 配管将管材和管件按需要的尺寸和管件进行配管，配管时，应注意将焊接部位尽可能设置在垂直管道上；如设置在水平管道上，一定要考虑到便于焊接操作，以保证焊接质量。

黄铜管焊接方法
黄铜管的焊接可以采用多种方法，具体方法取决于管子的尺寸、厚度以及焊接条件。

以下是一些常见的黄铜管焊接方法：
1. 手工电弧焊：这种方法需要使用直流电源和正接法，焊条接负极。

在焊接前，应仔细清理焊件表面，预热焊件至℃，并确保坡口角度不小于60-70度。

如果与海水、氢气等腐蚀介质接触，焊后必须退火以消除焊接应力。

2. 氩弧焊：对于大厚度的黄铜管，一般采用氩弧焊。

氩弧焊可以采用标准黄铜焊丝如丝221、丝222和丝224，也可以采用与母材相同成分的材料作为填充材料。

在焊接时，可以采用直流正接或交流焊接。

使用交流焊接时，锌的蒸发比直流正接时要轻。

焊后应加热至℃进行退火处理，以消除焊接应力，防止焊件在使用过程中出现裂缝。

3. 低温钎焊：对于不需要特别高机械强度的黄铜管，可以采用低温钎焊。

这种方法需要使用低温的锡合金作为焊料，如M51合金焊料配合M51-F的助焊剂进行焊接。

使用小火焰枪或电烙铁预热后，将沾有助焊剂的焊丝涂于焊接部位，靠母体热传导熔融沾有助焊剂的焊丝成型。

请注意，不同的焊接方法有不同的操作要点和注意事项，在进行黄铜管焊接时，务必确保遵守相关的安全操作规程和规范，以确保安全和质量。

同时，由于黄铜的熔点较低，焊接时应注意控制温度，避免过热导致变形或熔化。

铜管焊接的工艺原理铜管钎焊连接是在焊接接头处加热，加入焊料溶解，依靠毛细作用将熔化的钎料吸入连接处完成钎焊连接；铜管配件如：束节、弯头、三通等均采用套管式搭接连接；铜管和钎焊套管加工精度很高，它们装配在一起形成小而均匀的间隙；当清洁、涂有熔剂的铜管插入清洁、涂有熔剂的钎焊套管并加热到钎料的熔点温度，在母树不熔化的情况下，钎料熔化后润湿，在毛细管作用下填充进两母材连接处的缝隙，形成钎焊缝，在缝隙中，钎料和母树之间相互溶解和扩散，从而得到牢固的结合；1、铜管钎焊的工艺流程2、铜管焊接操作步骤及要点：（1）准确度量铜管（2）切割铜管：将铜管切成需要之长度，注意断面必须与管子轴线成垂直；对于直径6－10mm的管子可用小钢锯切割，对于大一些的管子可用旋转式切管机或每英寸至少32齿的钢锯切割；使用切管机时应注意不要施加太大的力将切管机压在铜管上，否则会形成“喷咀”，即管端直径减小；（3）除去毛边；并清洁表面铜管插入接头部分的表面应清洁，无油污；一般用细砂纸或不锈钢丝绒打光，使用含磨料的尼龙擦洗垫效果也很好；（4）管道的组装：管子清洁完毕，根据需要取适量铜管接头专用钎剂加水拌成糊状，然后用小刷子或其他工具蘸取拌匀的钎剂，均匀地抹在铜管接头承口处和铜管插入接头部分，转动管子上的套管，并确认管子完全插入承插口底部，然后擦去多余的熔剂，接头就组装好可以加热了；（5）加热铜管，并使用适量焊料根据铜管接头的规格选择相应的焊枪；使用氧乙炔中性火焰加热被焊铜管接头承口部分；均匀加热被焊接件，用加热的钎料沾取适量钎剂（焊粉）均匀地抹在缝隙处，当湿度达650－750度时送入钎料（图B、C）；切勿将火焰直接加热钎料；毛细管作用产生的吸引力能使熔化后的液态钎料往缝内渗透；当钎料全部熔化时停止加热；由于该钎料流动性比较好，若继续加热，钎料会不断地往里渗透，不容易形成饱满的焊角；管道安装时尽量避免倒立焊；如必要时，应将焊炬火焰对准接头上部加热；为避免焊料下淌，可使用石棉绳扎在焊件下面进行阻流；各种钎料可以反复多次钎焊；钎焊结束后，紫铜管件请用湿布冷却和拭楷连接部分，以稳定焊接部分；不必担心被烫伤，同时可去掉钎焊产生的熔渣；。

焊接铜管的方法与技巧
焊接铜管的方法与技巧包括以下几点：
1. 准备工具和材料：准备气焊设备、铜管、焊条、助焊剂等工具和材料。

2. 清洁铜管：用砂纸或钢丝刷清洁铜管焊接处的表面，去除氧化膜。

3. 预热铜管：使用气焊火焰预热铜管焊接处，使其达到焊条的熔点温度。

4. 涂助焊剂：在铜管焊接处涂上适量的助焊剂，帮助焊接过程顺利进行。

5. 放置焊条：将铜管焊接处的表面放置在焊条上，确保焊条与焊接处紧密接触。

6. 点燃火焰：点燃气焊火焰，对铜管进行加热，使其达到熔化状态。

7. 移动火焰：在焊接过程中，不断移动气焊火焰，使铜管均匀受热，确保焊缝质量。

8. 添加焊丝：如果需要增加铜管的强度，可以在焊接过程中添加适量的焊丝。

9. 冷却铜管：在焊接完成后，让铜管自然冷却，以避免过度变形或裂纹的产生。

10. 检查焊缝：在冷却后检查焊缝质量，确保其无气孔、无夹渣、无裂纹等缺陷。

需要注意的是，在进行铜管焊接时，要选择合适的焊条和助焊剂，并掌握正确的焊接技巧，以保证焊接质量。

同时，需要注意安全问题，如气瓶的使用安全、焊接时的防火等。

銅管焊接流程全文共四篇示例，供读者参考第一篇示例：铜管焊接是一种常见的金属焊接工艺，广泛用于建筑、制冷、空调等行业。

通过焊接，可以将不同部件连接在一起，构建坚固可靠的结构。

正确的焊接流程可以保证焊接质量，提高工作效率。

下面我们来看一下关于铜管焊接流程的详细介绍。

1. 准备工作在进行铜管焊接之前，首先需要做一些准备工作。

确保工作区域清洁整洁，避免杂物掉落到焊接表面影响焊接质量。

检查焊接设备和焊接材料，确保其正常工作。

选择合适的焊接设备和焊接材料，如焊接枪、焊丝等。

2. 清理铜管表面将要焊接的铜管表面清洁干净是非常重要的。

使用刷子和砂纸清理管道表面，去除表面氧化和脏物，保证焊接时没有杂质。

清洁后，用干净的布擦拭管道表面，确保表面干燥。

如果铜管表面沾有油污或其他污物，需要使用特殊清洁剂清洁。

3. 定位铜管位置确定铜管的位置，保证焊接位置正确。

使用夹具或夹子固定铜管，防止移动或晃动，影响焊接质量。

确保铜管处于水平位置，以便焊接时材料均匀熔融。

4. 预热铜管在进行焊接之前，需要对铜管进行预热。

预热可以降低焊接时的热应力，减少焊接变形。

将焊接区域均匀加热至适当温度，可以提高焊接质量，避免产生裂纹。

5. 焊接开始进行焊接。

将焊丝加入到焊枪中，点燃焊枪，将焊丝熔化并涂抹在焊接区域上。

掌握好焊接时机和温度，控制焊接速度和焊接压力，确保焊接熔池均匀流动。

焊接完成后，等待焊接熔池冷却凝固，形成牢固的焊接接头。

6. 清理焊接区域焊接完成后，对焊接区域进行清理，去除焊渣和残留的焊接材料。

使用刷子和砂纸清理焊接接头周围的焊渣，确保焊接接头表面光滑。

清理后，用清洁布擦拭焊接接头，确保焊接接头干净。

7. 检查焊接接头完成焊接后，需要对焊接接头进行检查。

检查焊接接头的焊透、焊胀和焊缝，确保焊接质量符合要求。

检查焊接接头的表面光洁度和平整度，排除可能存在的焊接缺陷。

如有需要，可以进行焊接接头的修补和涂漆处理。

总结通过以上步骤，我们可以完成铜管焊接流程。

铜管焊接工艺1、总论制冷空调中的制冷系统，一般用铜铝等有色金属材料，在制造、安装和维修过程中，管道的焊接是关键的一环，它不但影响美观，更重要的是影响到系统能否正常工作灯问题，必须引起高度重视。

2、焊料的选用制冷空调的管件多是用铜（紫）管材，常用的焊料类型有铜磷焊料、银铜焊料、铜锌焊料等。

在焊接时要根据管道材料的特点，正确的选择焊料及熟练地操作，以确保焊接的质量。

2.1 对同类材料的焊接2.1.1 铜与铜的钎焊可选用磷铜焊料或含银量低的磷铜焊料，如2%或5%的银基焊料。

这种焊料价格较为便宜，且有良好的溶液，采用填缝和湿润工艺，不需要焊剂。

2.1.2 钢与钢的焊接可选用黄铜条焊料加适当的焊剂。

焊接时。

将焊料加热到一定温度后插放在焊剂中，使焊剂溶化后附着在焊料上，但焊后必须将焊口附近的残留焊剂用热水或水蒸气刷洗干净，防止产生腐蚀。

在使用焊剂时最好用酒精稀释成糊状，涂于焊口表面，焊接时酒精迅速蒸发而形成平滑薄膜不易流失，同时还可避免水份浸入制冷系统的危险。

2.2.2 铜与铁的焊接可选用磷铜焊料或黄铜条焊料，但还需使用相应的焊剂，如硼砂、硼酸或硼酸的混合焊剂。

3、焊接操作对焊接不同的材料，不同的管径时所需的焊枪大小和火焰温度的高低有所不同，焊接时火焰的大小可通过两个针形阀进行控制调整，火焰的调整时根据氧、乙炔气体体积比例不同可分为炭化焰、中性焰和氧化焰三种。

3.1 火焰的种类及特点3.1.1 炭化焰其特点是氧气与乙炔气的体积比小于1，略缺氧，易将炭粒带入金属而影响焊料流动，冒黑烟，温度约为2700左右，可用于对管道的烘烤等。

3.1.2 中性焰其特点是焰芯的尺寸取决于燃烧气体的成份、耗量和流速，焊炬喷嘴孔直径决定了火焰焰心的直径，而混合气的流速，则决定了焰芯的长度，中性焰的火焰分3层，焰芯呈尖锥形，色白而明亮，内焰为蓝白色，外焰由里向外逐渐由淡紫色变成为橙色和蓝色，温度约为3000~3500℃左右，氧气与乙炔气的体积之比为1:1.2 制冷空调的管件焊接多使用中性焰。

铜管焊接连接工艺标准（图文)工艺标准图名称铜管焊接连接工艺标准 编号 JWA-JPS-008工艺流程：调直—断管—清理—预热—焊接—冷却—除氧化层—防腐标准参考图 标准要求①铜管裁切采用专用铜管切割刀，切口整齐。

不得采用氧--乙炔切割。

夹持铜管的台虎钳钳口两侧应垫以木板衬垫，以防夹伤管子。

②用锉刀将铜管内毛刺清除。

③烧焊前, 用砂纸将铜管铜管插入接头部分的表面的油脂、氧化物、污迹和灰尘磨清。

①②③④将铜管插尽在铜配件内，插接深度到位。

⑤先將配件加加热至见红约700℃下焊料。

均匀加热被焊接管件，用加热的钎料沾取适量钎剂（焊粉）均匀抹在缝隙处，当温度达到650℃-750℃时送入钎料。

切勿将火焰直接加热钎料。

当钎料全部溶化时停止加热。

⑥焊接完成后,让焊件自然冷卻，不得用湿抹布强制冷却。

④⑤⑥⑦用布及砂纸刷净铜管上氧化物，表面光滑，无砂眼气泡。

⑧焊件内部焊缝应无气孔、裂纹和未熔合。

⑨用割刀将铜管前端10cm 处画痕，深度不能超过衬塑厚度（不能对铜管有划痕）。

⑩用割刀在铜管前端将衬塑部分隔开并与铜管隔离，然后用手和钳子将衬塑部分将铜管前端10cm 剥离，杜绝用小刀剥离，造成铜管划痕。

⑪用厂家提供的热塑材料恢复焊接区域的衬塑。

(也可采用焊接端剥离长度不小于200mm 的覆塑层，并在两端缠绕湿布，钎焊完成后复原覆塑层。

）⑦⑧⑨⑩⑪⑫管道热接完成，除去氧化热后涂清漆保护。

管道表面光亮美观。

⑬管道支架与热管之热用橡胶垫隔离，避免电化学腐蚀。

其它要求：胀管、松套法兰连接。

⑫⑬。

铜管的焊接步骤铜管的焊接是通过加热铜管和焊条，使其融合在一起，以实现密封的过程。

在这个过程中，需要注意一些注意事项，这可以确保焊接的质量和可靠性。

下面是铜管焊接的步骤：步骤1：清洗铜管表面在焊接的前面，需要清洗铜管表面的油，灰尘和其他杂质。

这可以通过使用铜管刷或砂纸来完成。

除此之外，也可以使用清洁剂或化学品，但需要非常小心，以避免对焊接质量造成不利影响。

步骤2：准备焊条选择合适的铜焊丝或铜焊条。

从多个品牌和型号中进行选择，选择最适用的焊丝或者焊条。

另外，需要选择合适的焊接方法，如TIG、MIG、手工焊接等。

步骤3：装备焊接设备安装焊接设备，包括夹具、架子、气源和电源。

确保电源位置稳定，焊接设备具有足够的功率，以便在工作过程中能够维护常规运转。

步骤4：预热铜管将铜管放置在夹具中，并用燃气焊枪对其进行预热。

预热的目的是为了将铜管的温度提高到足够的程度，以便焊接时更容易与焊条融合。

步骤5：焊接铜管将铜焊丝或焊条放在预热后的铜管上，并使用燃气焊枪将其加热。

焊接的过程中，需要将焊条或者焊丝缓慢地放在熔化的铜表面上，并在缺口处添加焊料。

焊接的过程中，要小心不要形成气孔。

步骤6：冷却当焊接完毕后，铜管需要冷却一段时间，以确保焊接结构的稳定性是稳定的。

当其在熔融的状态下，铜管和焊条不断冷却，因此，通常需要花费较长的时间才能完全冷却。

步骤7：检查最后，需要检查焊接过程中是否出现问题，包括是否形成气孔、是否焊接不足、是否未完全涂覆缝合线等问题。

对于出现问题的缝合线，需要进行后续的修补或调整。

总结：焊接铜管的过程比较简单，但有几个需要注意的地方。

在焊接之前，必须彻底清洗铜管表面，并选择合适的焊接方法和工具。

在焊接的过程中，需要保持足够的温度和稳定的焊接速度，以确保焊接结果的稳定性和可靠性。

铜管典型焊接工艺Ф32×1.2mm紫铜管焊接，采用承插装配方式，插口进入承口内约15~18mm，装配间隙单边控制在0.1~0.15mm，装配前用脱脂棉蘸丙酮除去施焊区域油污，超出焊接区域约20mm，600#金相砂纸清理施焊区氧化层，钎料采用铜磷钎料1号，不采用助焊剂，为保证钎缝焊接质量，施焊前将铜管承口向上，并在承口下方约30~40mm将铜管固定。

当准备工作就绪后，使用RTM®公司生产的RTM-027或RTM-1S MAPP 焊枪进行焊接。

点火后将火焰强度调至距枪管口30~35mm，焰心距施焊件承口约12~15mm，均匀加热整个承口（此前插口已经装配好），约30~40秒后，可见承口表面颜色开始发白，靠近火焰区域开始出现“湿润”感觉，将火焰强度调整至距枪管口25~30mm，在焊口内熔入少量钎料，当钎料在焊缝形成区迅速向两侧摊开，形成白亮且清晰的熔池时，迅速将钎料与施焊区接配，使其熔化并渗入到装配间隙中形成焊缝。

添加钎料时，焊枪应随同钎料在熔池周围前后摆动，以促使钎料流动并充满整个焊接区域。

待钎料完全凝固后解除约束，清理焊缝周边污物，检查焊缝质量是否满足要求。

如工艺要求，可进行2.5MPa以下强度试验和1.6MPa以下密封性试验，以检查其焊接强度和密封性是否满足使用要求（注意：强度试验为考核强度而做，在试验压力下，保压时间不得超过10分钟）。

试验的压力强度不得超过母材本身的许用抗拉强度。

当焊接大管径、大壁厚或散热条件快的焊件时，为提高焊接速度和得到高质量的焊接接头，应采用适当的保温措施（用保温材料缠绕、辅助加热等），并使用RTM®公司生产的RTM-2 MAPP焊枪进行焊接，必要时可采用一把焊枪加热保温，另一把用来焊接地方法进行。

RTM公司生产的便携式焊枪适用于常用的黑色金属小型零部件间的钎焊、有色金属间的钎焊或熔焊，产品已在高低压电气、高速公路、冰箱、空调、五金、设备维修等领域得到了广泛应用。

焊接铜管的方法与技巧焊接铜管是一项常见的工艺，用于连接铜管并确保其密封性和稳固性。

正确的焊接方法和技巧可以确保焊接质量和连接的可靠性。

下面就焊接铜管的方法与技巧进行详细介绍。

一、准备工作在开始焊接铜管之前，首先要做好充分的准备工作。

这包括清洁铜管表面、去除油污和氧化层，以及选择合适的焊接材料和设备。

1.清洁铜管表面在进行焊接前，需要将铜管表面彻底清洁，以确保焊接时能够获得良好的焊接质量。

可以使用金属刷或砂纸对铜管表面进行打磨，去除表面的氧化层和污垢，使其表面变得光滑干净。

2.选择合适的焊接材料和设备选择适合的焊接材料和设备对于焊接铜管至关重要。

常见的焊接材料包括铜焊丝和铜焊剂，而焊接设备包括焊接炬、气体、焊接夹具等。

确保选择的焊接材料和设备能够满足焊接铜管的要求。

二、焊接方法针对不同情况和需求，可以选择不同的焊接方法来进行铜管的焊接。

常用的焊接方法包括火焰焊、气体保护焊和电弧焊。

1.火焰焊火焰焊是一种常见的焊接方法，适用于较粗的铜管焊接。

将焊接丝置于焊接接头处，然后使用氧气和乙炔进行燃烧，产生高温火焰，将焊接丝熔化并填充焊缝，最后冷却固化形成牢固的焊接。

2.气体保护焊气体保护焊是一种在惰性气体保护下进行的焊接方法，可以有效防止氧化和污染。

首先将焊接端面加热至适当温度，然后加入焊接丝进行熔化，最后通过惰性气体保护焊缝，确保焊接质量。

3.电弧焊电弧焊是一种通过电弧加热金属并熔化焊接丝的焊接方法。

在进行铜管焊接时，可以选择手持电弧焊或者气体保护电弧焊。

通过控制电流和焊接速度，可以实现高质量的铜管焊接。

三、焊接技巧除了选择合适的焊接方法外，掌握一些焊接技巧也是确保焊接质量的关键。

1.控制焊接温度在焊接铜管时，要控制好焊接温度，避免过热或过冷导致焊接质量不佳。

可以根据铜管的厚度和尺寸选择合适的焊接温度和焊接时间，确保焊接质量。

2.焊接平稳在进行焊接时，要确保焊接平稳，避免焊接时产生气孔或杂质，影响焊接质量。

铜管焊接技术工艺在钎料的选用中应遵循三个基本原则：钎料的物理特性、钎料的融化性、钎料的形状。

根据铜的熔点及钎料的基本性质分析得出，钎料的熔点需选用在600-850℃之间。

焊接主要用的焊料有以下几种：钎料牌号的表示方法：焊接火焰构造分为三部分：焰心、内焰、外焰；其中在焰心前3mm处温度最高，可达三千度左右；钎焊火焰分为3种：氧化焰、中性焰、还原焰；其中氧化焰和还原焰对焊接质量有影响，一般空调焊接所用的火焰为中性焰；气体火焰钎焊的种类分为3种：当氧气与乙炔的作用比为1～1.2时，所产生的火焰称为中性焰，又称为正常焰。

靠近焊咀处为焰芯，呈白亮色；其次为内焰。

呈兰紫色，此处温度最高，约3150℃，最外层为外焰，呈桔红色。

当氧气和乙炔的体积比小于1时，则得到还原焰。

由于氧气较少，燃烧不完全。

整个火焰比中性焰长。

外观呈黑红色；当氧气和乙炔的体积比大于1.2时，则形成氧化焰。

由于氧气较多，燃烧剧烈，火焰长度明显缩短，焰心呈锥形，内焰几乎消失，并有较强的丝丝声；外观呈浅蓝色；在使用中性焰焊接时，使用焰心尖部5mm-10mm处加热最为理想（因为温度在1000℃左右，比较接近铜的熔点）；加热前提前充氮10s；开始加热时火焰中心在正对着连接件中的插入件（焊条是被此部分铜管融化，而不是被火焰直接融化），但火焰同时要对被插入件进行加热；开始加热时火焰要保证在铜管的圆心位置加热，否则将导致管壁受热不均，当加热状态至微红色时，火焰必须在原加热位置左右均匀摆动加热至暗红，摆动时火焰不能完全离开铜管管壁；预热时各状态见图示；将母材的颜色预热至暗红色，便可以加焊条，此时铜管温度刚好可以融化焊条；不允许过热，过热会使焊料沿着管子流下去，而不聚集于焊接处，影响焊接质量；钎料的添加位置在管口上方2mm左右的位置，且钎料的添加位置必须保证在火焰加热的正后方，使烧热的铜管融化焊条；使焊料均匀的流淌、铺展在缝隙表面上；加料焊接完成后，将火焰采用“Z”字型的路线向下摆动均匀加热，直至使加入的焊料充分渗透到焊缝内；加热管口下部作用是使焊料充分融化渗透；在采用“Z”字向下加热完成后，然后再采用“Z”字向上加热（主要加热上管口）；在加热上管口的的同时，焊料也同时添加，直至焊料均匀饱满，饱满之后火焰必须缓慢拉远至焰心尖部30~50mm，然后停留2~3秒对焊点进行保温，然后将焊条移开，完成整个焊接步骤；需要用浸过水的湿布包裹传感器、四通阀、膨胀阀、止逆阀、针阀等元器件；要求湿布的水分不能流入到元器件、管路等系统内部；铜管在钎焊温度下表面氧化剧烈，为有效减少铜管内部氧化皮的产生,要求对铜管进行充氮保护。

铜管焊接方法铜管焊接是一种常见的焊接方式，通常用于管道连接、暖通设备制作等领域。

正确的焊接方法不仅可以保证焊接质量，还可以延长铜管的使用寿命。

下面将介绍几种常见的铜管焊接方法及其操作步骤。

1. 焊接准备。

在进行铜管焊接之前，首先要做好焊接准备工作。

首先，清洁铜管表面，确保其表面没有油污、氧化物等杂质。

然后，使用砂布或砂纸打磨铜管表面，使其光滑。

接下来，使用酒精或丙酮清洁铜管表面，以去除残留的杂质。

最后，将铜管两端套上焊接接头，并用夹具固定好。

2. 焊接方法。

（1）气焊法。

气焊是一种常见的铜管焊接方法，需要使用氧乙炔焊接设备。

操作时，首先点燃氧乙炔火焰，将火焰对准铜管焊接处，加热铜管表面。

待铜管表面达到焊接温度后，将焊料棒放在焊接处，使其熔化并填充焊缝。

最后，熄灭火焰，让焊缝自然冷却。

（2）电弧焊法。

电弧焊是另一种常用的铜管焊接方法，需要使用电弧焊设备。

操作时，首先接通电弧焊设备，将焊条对准铜管焊接处，点燃电弧。

然后，将焊条熔化并填充焊缝，同时控制电弧长度和移动速度，以确保焊接质量。

最后，熄灭电弧，让焊缝自然冷却。

3. 焊接注意事项。

在进行铜管焊接时，需要注意以下几点。

首先，焊接操作人员要佩戴防护用具，避免因焊接产生的热辐射、光辐射等对身体造成伤害。

其次，要控制好焊接温度和焊接时间，避免因过度加热而导致焊接质量下降。

最后，焊接完成后要对焊缝进行外观检查和渗透检测，确保焊接质量符合要求。

4. 焊接结束。

在完成铜管焊接后，要等待焊缝完全冷却后进行下一步操作。

同时，要对焊接处进行清理，去除焊接产生的氧化物和焊渣。

最后，对焊接处进行外观检查和尺寸检测，确保焊接质量符合要求。

总结。

铜管焊接是一项需要技术和经验的工艺，正确的焊接方法和操作步骤对焊接质量至关重要。

通过本文介绍的焊接准备、焊接方法、焊接注意事项和焊接结束等内容，相信读者对铜管焊接有了更深入的了解，能够在实际操作中做到严格按照要求进行焊接，确保焊接质量和安全。
