靶式流量计操作指南目录一．基本原理结构二．流量计安装图示三．电气接线图四．传感器故障判断五．操作菜单指南一．靶式流量计基本测量原理与结构图流体流动形成的力作用在靶板上，使靶产生微小位移，靶板受力经不锈钢靶杆传递给压敏应变片，应变片电阻A2、A4受挤压后电阻变小，A1、A3受拉伸而电阻变大，此时电桥平衡被打破，经应变片电桥把力转换成与流速的平方成正比关系的电信号：二．靶式流量计安装图靶式流量计主要有三种安装形式：管道式﹑固定插入式﹑在线可插拔式。
以下是三种方式的安装示意图及基本要求：1.管道式安装图示2.固定插入式安装图示3.在线可伸缩式安装图示三．靶式流量计电气接线图靶式流量计的电气安装方式主要有两种，一种是一体式安装方式，另一种是分体式安装方式。
以下是两种安装方式的电气接线图。
1.一体式电气接线图2.分体式电气接线图对于分体安装的靶式流量计，传感器单元与变送器显示单元之间采用专用8芯（Beldin8418）电缆进行连接，由供货方提供10米专用电缆。
当然也可以采用与之相当的8*1.0mm2其它电缆，其最大安装距离76.2米。
以下是接线图：3．分体式支架安装示意图四．靶式流量计传感器好坏判断从靶式流量计结构原理上可以看出，传感器是由4只完全相同的高精密应变片电阻组成一惠斯通电桥。
该电桥中4只应变片电阻阻值均为5000Ω，即A1=A2=A3=A4=5000Ω。
在实际工作中，我们完全可以很方便地用一台普通数字万用表的KΩ档就能准确判断出传感器的好与坏。
下面就怎样判断作出叙述：1.桥路电阻的判断将靶式流量计传感器6根引出线（绿﹑白﹑红﹑黑﹑紫﹑紫）从接线端子上取下（对分体式）或将10针插口J3从转换器拔下（对一体式），用万用表的KΩ档分别测试桥路的6根线之间的电阻值，在正常情况下，测量值应符合下述阻值：注意：（1）如果测试出任意两根线之间的电阻值出现10.0KΩ或15.0KΩ，可以判定传感器已经损坏。
（2）符合上述表格中测试数据还不能完全判定传感器的好与坏，还必须对其绝缘电阻这一指标进行进一步测试。

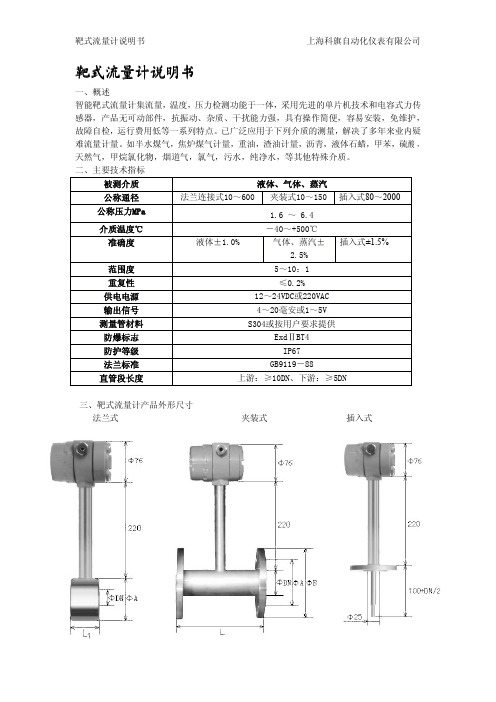

靶式流量计说明书一、概述智能靶式流量计集流量，温度，压力检测功能于一体，采用先进的单片机技术和电容式力传感器，产品无可动部件，抗振动、杂质、干扰能力强，具有操作简便，容易安装，免维护，故障自检，运行费用低等一系列特点。
已广泛应用于下列介质的测量，解决了多年来业内疑难流量计量。
如半水煤气，焦炉煤气计量，重油，渣油计量，沥青，液体石蜡，甲苯，硫酸，天然气，甲烷氯化物，烟道气，氯气，污水，纯净水，等其他特殊介质。
二、主要技术指标三、靶式流量计产品外形尺寸法兰式夹装式插入式被测介质液体、气体、蒸汽公称通径法兰连接式10～600夹装式10～150插入式80～2000公称压力MPa1.6～6.4介质温度℃－40～+500℃准确度液体±1.0%气体、蒸汽±2.5%插入式±1.5%范围度5～10：1重复性≤0.2%供电电源12～24VDC或220VAC 输出信号4～20毫安或1～5V 测量管材料S304或按用户要求提供防爆标志ExdⅡBT4防护等级IP67法兰标准GB9119－88直管段长度上游：≥10DN、下游：≥5DN通径DN （mm ）安装尺寸（mm ）通径DN （mm ）安装尺寸（mm ）L L 1ФA ФB N×ФL L 1ФA ФB N×Ф101153060904×11.5100210451802208×18151153065954×11.5125210452102508×182012530751054×13.5150250502402858×222512535851154×13.5200300－2953408×2232140351001404×18250350－35039512×2240160381101504×18300400－40044512×2250160401251654×18400550－51556516×2265180401451854×18500610－62067020×2680200451602008×18600660－72578020×30靶式流量计的优越性有数十年的实验以及数据积累，很成熟的测量原理以及应用适用于低速测量，测量小流量时对外界的震动干扰不敏感耐500度高温，可测量高温介质测量精度高，重复性好，精度可达千分之二在大部分情况下，可以测量高粘度流体，其对流体的粘度变化不敏感适用于液体以及气体的测量，对于混合型介质，多相流介质，一定程度上也可以计量测量有些介质时，不会因为流体产生的气旋现象影响计量精度不怕管道杂质影响，不怕堵塞压力损失较小，只有传统孔板的六分之一，小于涡街，节能效果明显。

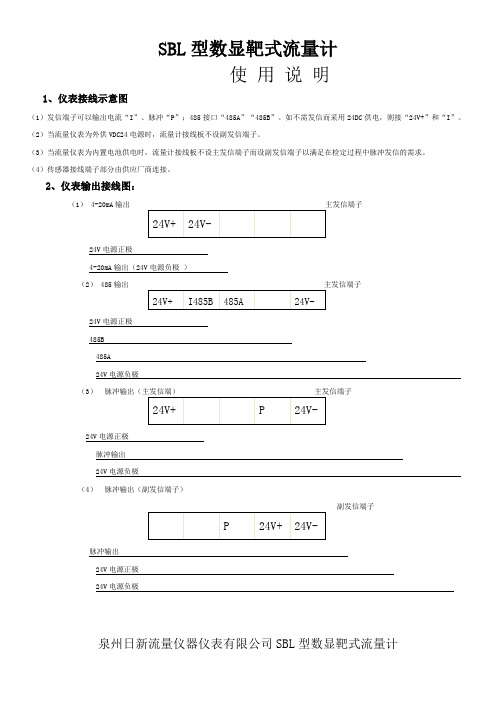

SBL型数显靶式流量计使用说明1、仪表接线示意图（1）发信端子可以输出电流“I”、脉冲“P”；485接口“485A”“485B”。
如不需发信而采用24DC供电，则接“24V+”和“I”。
（2）当流量仪表为外供VDC24电源时，流量计接线板不设副发信端子。
（3）当流量仪表为内置电池供电时，流量计接线板不设主发信端子而设副发信端子以满足在检定过程中脉冲发信的需求。
（4）传感器接线端子部分由供应厂商连接。
2、仪表输出接线图：（1） 4-20mA输出主发信端子24V+24V-24V电源正极4-20mA输出（24V电源负极）（2） 485输出主发信端子24V+I485B485A24V-24V电源正极485B485A24V电源负极（3）脉冲输出（主发信端）主发信端子24V+P24V-24V电源正极脉冲输出24V电源负极（4）脉冲输出（副发信端子）副发信端子P24V+24V-脉冲输出24V电源正极24V电源负极3、键盘（1）按键定义：OK键：确认及进入下一步 CH键：改变数字及改变设置 RT键：右移数字及改变单位 PK键：返回（2）按键操作按OK键1次，进入键盘操作程序并显示FC（4秒无操作返回原状态）按CH键4次（连续）立即清零累计流量值4、仪表参数定义当按动OK键一次进入FC提示符并随即按动CH一次进入LF或CL后，按动OK键依次进入以下参数（1）LF-----流量传感器零点；一般工况条件下用时该项不显示，仪表使用流量自动零点校正功能。
（2）CL-----流出系数；（3）LP-----压力传感器零点；（4）CP-----压力单位及压力系数；（5）PO-----采用绝对压力传感器标定时的当地绝对大气压；（6）Cb-----压缩因子；（7）Co-----密度系数；（8）Ab-----地址码；（9）H------电流（4-20mA）20mA输出对应的瞬时流量；（10）P-----脉冲输出单位；（11）Cu----小流量切除门限；（12）td----流量滤波时间。
SBL型数显靶式流量计使用说明泉州日新流量仪器仪表有限公司一、概述:1）、产品种类及适用领域：SBL型系列数显靶式流量计是在传统靶式流量计测量原理的基础上，充分利用其最优秀的特点，结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计，它既具有传统靶式、孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰，抗杂质性能，轻便又可靠的特点，广泛使用于石油、化工、能源、食品、环保、水利等各个领域。
从其使用后的效果上看，SBL 型流量计具有极为广阔的适用性，即：·适用于各种管径，从Φ15～Φ2000mm 至更大。
·适用于高低温介质：从-196℃～+450℃。
·适用于高压力工况：从0～42Mpa（表压）。
2）、产品特点：·能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽，粘稠介质及各种流体介质的流量。
·灵敏度极高，能测量超小流量，其可测量低流速为0.8m/s。
·无可动部件，使用安全可靠。
·计量准确，精度高，总量测量可达0.2%。
·测量范围宽，最大测量范围可达1∶30。
·重复性好，一般为0.1～0.08%，测量快速。
·压力损失小，仅为标准孔板的1/2△P 左右。
·可采用干式标定方法，即法码挂重法。
·可根据实际需要更换靶板来改变测量流量范围。
·能在线直读示值，又能运传发信。
·安装简单方便，极易维护。
二、结构及工作原理1)、结构：SBL-型流量计主要由测量管（壳体），受力元件（靶板），感应元件（力传感器，压力传感器，温度传感器），过渡部件（根据温度，压力而增减），积算显示和输出部分，其结构如下图：1. 受力元件（靶板）2. 力感应元件（含温度、压力感应元件）3. 测量管4.过渡部件5.积算、显示、输出部件2)、工作原理：当介质在测量管中流动时，因其自身的动能和因阻流件（靶片）而产生的压差，产生一对受力元件（靶片）的作用力，其用用的大小与介质流速的平方成正比，其数学表达式如下：F=C D A P.U2/2式中：F——靶板上受阻力的作用力C——物件阻力系数DP——工况下介质密度U——介质在测量管中的平均流速A——靶板对测量管轴向投影面积三、技术参数及显示内容被测介质液体；气体；蒸汽公称口径管道式15~300mm 夹装式15~600mm 插入式100~2000mm公称压力0.6~10MPa 0.6~42MPa 0.6~42MPa介质温度-196℃~+450℃(订货时确定仪表适应温度范围)精确度±0.2% ±0.5% ±1.0% ±1.5% ±2.5%范围度1：3 1：5 1：10 1：10 1：10（蒸汽）重复性0.1%~0.08%供电电源机内自备锂电池（3.6V）；外供电源24VDC输出形式现场显示读值；4~20mA；脉冲；0~10V；RS232/RS485(可选)测量管材料碳钢；304；316L；亦可根据用户要求提供防爆标志本安型（ExiallCT4）隔爆型（ExiallBT4）防护等级IP65；IP672)、流量计运行时示屏显示内容：a.流量计处于正常工作状态下：2000年版注：不带温度补偿的仪表显示屏不显示工况温度，不带压力补偿的仪表显示屏不显示工况压力。
NBLBTARGET FLOW METER NBLB型靶式流量计使用说明书NBLB-DT-JS-1025-2018(A)前言感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过输入版本号下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
目录1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。
(4)1.2过程泄漏可能导致严重伤害或死亡。
(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(4)2产品说明 (4)2.1 产品主要结构 (4)2.2工作原理 (4)2.3包装 (5)2.4吊装运输 (5)2.5仓储 (5)3技术特性 (5)3.1主要性能 (5)3.2主要参数 (6)4外形尺寸示意图 (6)5开箱及检查 (7)5.1开箱验货注意事项 (7)5.2检查内容 (8)6安装 (8)6.1安装工具 (8)6.2安装技术要求 (8)6.3安装操作过程, (8)7调试 (9)7.1调试准备 (9)7.2电气接线 (10)7.3调试操作过程 (10)8注意事项 (13)9故障分析与排除 (13)10 拆卸 (14)10.1警告 (14)10.2 废物清除 (14)11 产品认证 (14)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。
