第七章链传动§7-1概述§7-2 传动链的结构特点§7-3 滚子链链轮的结构设计§7-4 链传动的运动特性§7-5 链传动的受力分析§7-6 滚子链传动的设计计算§7-7 链传动的布置、张紧与润滑第一节概述链传动是由主动链轮、从动链轮和绕在两链轮上的一条闭合链条所组成（如图所示），以链作为中间挠性件，靠链的一个个链节与链轮轮齿啮合来传递运动和动力。

一、链传动的特点概述与带传动比较，链传动的主要优点是：1）无弹性滑动和打滑现象，平均传动比准确，传动可靠。

2）所需张紧力小，作用于轴上的压力小。

3）相同工况下，结构尺寸更为紧凑。

4）能在恶劣环境（多尘、高温、多油）下工作。

5）传动效率高，承载能力高。

与齿轮传动比较，链传动的主要优点是：1）易于实现较大中心距的传动。

2）制造与安装精度要求低，成本低。

链传动的主要缺点是：1）瞬时传动比和瞬时链速不恒定，传动不平稳，工作时有噪声。

2）不宜用于载荷变化大和急速反向的传动中。

概述二、链的种类链有多种类型，按用途不同可分为传动链、起重链、牵引链三种。

起重链主要用于起重机提升重物，链速v≤0.25m/s；牵引链主要用于运输机械移动重物，链速v≤2~4m/s；传动链主要用于传递运动和动力，链速v≤15m/s，生产与应用中，传动链占主要地位。

本章只讨论传动链。

三、链传动的应用链传动的应用范围很广。

适于两轴相距较远，平均传动比准确，对平稳性要求不高，工作环境恶劣等场合。

如农业机械、建筑机械、采矿、起重、金属切削机床、摩托车、自行车等的机械传动中。

通常链传动工作范围是：传递的功率P≤100 kW，传动比i≤8，链速v≤15m/s，中心距a≤5~6m。

现代先进的链传动技术已能使优质滚子链的传递功率达5000kW，链速可达35m/s。

第二节传动链的结构特点在链传动中按链条结构不同主要有滚子链和齿形链两种。

一、滚子链单排滚子链双排滚子链滚子链的结构如图所示。

链条传动机构的设计避不开的步骤
--安装方法链条传动机构的设计，需要考虑链条传动机构的安装，只有合理方便的安装方法，才算合格的链条传动机构。

安装方法主要分为轴的配置、挠曲量及负载变动时三种安装。

（一）轴的配置安装
轴的配置安装分为水平式和垂直式。

①水平式
两轴水平的情况，必须考虑轴的旋转方向（图1）。

链条伸长时（图2、图3），链轮齿与链条之间的脱离不顺畅并有可能咬入的情况。

特别是(图3)中的上下侧链条会相互接触，因此请使用惰轮或改变旋转方向。

图1 优
图2 差
图3 差
②垂直时
若链条伸长，则会产生如（图5）所示的松弛，在下侧使用小链轮时，链条有时就可能会脱落。

为此，请按（图4）所示，以60°以下的角度使用。

驱动侧
图4 优图5差由于机构或空间关系而必须垂直使用时，建议将大链轮放在下侧，并按（图6），在外侧或内侧使用惰轮等。

图6 优
（二）挠曲量安装
挠曲量一般为轴间距的4%左右，下述情况时为2%左右。

①垂直传动或接近垂直传动时。

②轴间距为1m以上时。

③需要频繁地进行重载起动、停止时。

④需要反转时
（三）负载变动时的安装
如果在链条的张紧侧或松弛侧安装张力调整器以事先提供初始张力，则会消除运行时的振动并减小噪音。

12.5 链传动2.5.1 链传动 概述链传动由两个链轮和绕在两轮上的中间挠性件——链条所组成。

靠链条与链轮之 间的啮合来传递两平行轴之间的运动和动力，属于具有啮合性质的强迫传动。

其中， 应用最广泛的是滚子链传动。

与带传动、齿轮传动相比，链传动的主要特点是：没有弹性滑动和打滑，能保持 准确的平均传动比，传动效率较高（封闭式链传动传动效率 =0.95～ 0.98）；链条不需要象带那样张得很紧，所以压轴力较小；传递功率大，过载能力强；能在低速重载下 较好工作；能适应恶劣环境如多尘、油污、腐蚀和高强度场合。

但链传动也有一些缺 点：瞬时链速和瞬时传动比不为常数，工作中有冲击和噪声，磨损后易发生跳齿，不 宜在载荷变化很大和急速反向的传动中应用。

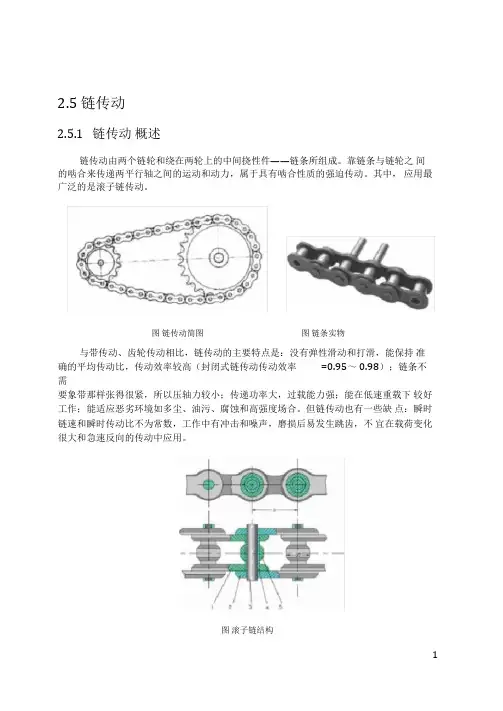

图 滚子链结构图 链传动简图图 链条实物滚子链由内链板1、外链板2、销轴3、套筒4 和滚子5 组成。

销轴3 与外链板2、套筒4 与内链板1 分别用过盈配合联接。

而销轴3 与套筒4、滚子5 与套筒4 之间则为间隙配合，所以，当链条与链轮轮齿啮合时，滚子与轮齿间基本上为滚动摩擦。

套筒与销轴间、滚子与套筒间为滑动摩擦。

链板一般做成8 字形，以使各截面接近等强度，并可减轻重量和运动时的惯性。

链传动的使用范围是：传动功率一般为100kW 以下，效率在0.92～0.96 之间，传动比i 不超过7，传动速度一般小于15m/s。

滚子链是标准件，其主要参数是：链节距p，它是指链条上相邻两销轴中心间的距离。

GB1243.1-83 规定滚子链分A 、B两个系列。

表中的链号数乘以25.4/16 即为节距值，表中的链号与相应的国际标准一致。

滚子链的标记方法为：链号-排数×链节数，标准编号。

例如16A-1 × 80 GB1243.1-83 ，即为按本标准制造的A 系列、节距25.4mm 、单排、80 节的滚子链。

链条除了接头和链节外，各链节都是不可分离的。

链的长度用链节数表示，为了使链条连成环形时，正好是外链板与内链板相连接，所以链节数最好为偶数。
