2018年中考物理专题复习——作图题班级：姓名：成绩：●作图题的类型：力学类：（1）力的示意图（2）杠杆的力和力臂（3）滑轮组的装配（绕法） 光学类：（1）反射与折射光路图（2）利用平面镜成像规律作图（3）根据光路填光学元件；（4）透镜的三条特殊光线光路图电磁学类：（1）设计电路图或连接实物图；（2）电与磁作图(画磁感线、螺线管的绕法，标明磁体磁极、磁针指向、电流方向等) （3）家庭电路连接问题作图1．力学作图题：1）力的示意图：沿力的方向用一条带箭头的线段表示物体受到的力，叫力的示意图。
例1：如图是正在足球场上滚动的足球，请画出足球受力示意图。
（分析球受几个力）例2：人用向右的水平拉力F，拉着小车在水平地面上做匀速直线运动，在图上画出小车在水平方向上受力的示意图。
（分析物体水平方向受力情况、摩擦力的作用点）⏹作法归纳：①首先弄清题的具体要求，若作力，要明确是物体受到的力（具体哪个力）还是对别的物体施加的力，要画准力的三要素（大小、方向、作用点）。
②力的作用点必须画在受力的物体上，若受几个力，力的作用点一般画在重心上。
2）杠杆平衡条件(二力二臂三点)a.确定力的作用线,与力臂垂直b.确定力的作用点,一定画在杠杆上c.确定力的方向和大小.例3：如图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
（注意动力的方向、阻力的作用点）例4：如图所示，曲杆AOBO自重不计，B为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请在A、O、C三点上选出一点为动力作用点，作出最小的动力F的示意图及其力臂L。
（找准力的作用点和方向）⏹作法归纳：①画杠杆的力臂，一是找支点，二是画支点到力的作用线的垂线，若要求使用的力最小，那么力臂必须最长。
②记住杠杆所受力的作用点一定要画在杠杆上。
3）滑轮组的装配（绕法）例5：要用一根绳子和两个滑轮提起物体，若不计滑轮重及摩擦而使拉力为物体重的1/3，请在图中画出绳子的正确绕法。

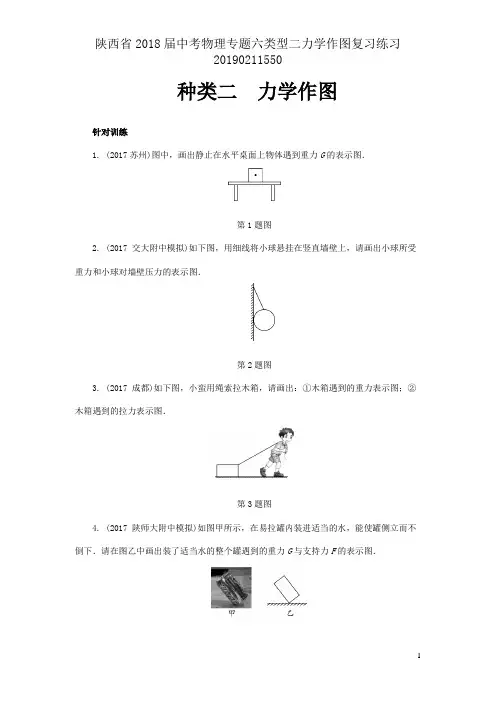

种类二力学作图针对训练1. (2017苏州)图中，画出静止在水平桌面上物体遇到重力G的表示图．第1题图2. (2017交大附中模拟)如下图，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力和小球对墙壁压力的表示图．第2题图3. (2017成都)如下图，小蛮用绳索拉木箱，请画出：①木箱遇到的重力表示图；②木箱遇到的拉力表示图．第3题图4. (2017陕师大附中模拟)如图甲所示，在易拉罐内装进适当的水，能使罐侧立而不倒下．请在图乙中画出装了适当水的整个罐遇到的重力G与支持力F的表示图．第4题图5. (2017德州)如下图，物体A处于静止状态，小车在拉力F作用下向右加快运动．请在图中画出物体A所受的支持力N和摩擦力f的表示图(力的作用点图中已标出)．第5题图6. (2017菏泽)如下图，画出气球在空中所受浮力的表示图．第6题图7. (2017西工大附中模拟)如下图，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B两瓷砖压力的表示图．第7题图【拓展提高】8. (2017郴州)请画出飘荡在水面上木块的受力表示图．第8题图9. (2017鄂尔多斯)参观缆车沿水平轨道做匀速直线运动如图，画出车中物体A的受力表示图．第9题图二．杠杆作图10. (2017交大附中模拟)如下图，请画出使杠杆在图示地点保持均衡的最小力F的表示图及F的力臂L.第10题图11. (2017兰州)如下图为某街道路灯悬挂的情境图．画出斜拉钢丝对横杆拉力F的表示图和对应的力臂L.第11题图12. (2017徐州)如下图．用绳索将电线杆竖起，请画出此时拉力F的力臂L.第12题图13. (2017攀枝花)如下图是静止在水平川面上的拉杆旅游箱的表示图，O是轮子的转轴，O′是箱体的重心．以O为支点，画卖力F的力臂和箱体所受重力的表示图．第13题图14. (2017高新二校模拟)如下图，用夹子夹住物体时，画出动力F1的力臂L1和阻力F2.第14题图15. (2017曲江一中模拟)请画出手柄遇到的压力F的力臂．第15题图16. (2017陕师大附中模拟)如下图的是盆栽种物的支撑架，O为支点，请画出阻力F2的力臂及动力F1.(保存作图印迹)第16题图17. (2017铁一中模拟)请画出图中动力F1的力臂L1和20 N 的物体所受重力的表示图．第17题图18. (2017南京)如下图，是一个电热水壶的简略图，在图中画出它所受重力的表示图(B为重心)；使劲作用在壶盖上A点时，可将壶盖翻开．请在A点画出所需最小力F的表示图(O为支点)．第18题图三．滑轮组作图19. (2017淮安)画出图中使用滑轮组提高物体最省力的绳索绕法．第19题图20. 如图，站在地面上的人用滑轮组提高重物，作出最省力的绕线方式．第20题图答案1. 如答图所示第1题答图2. 如答图所示第2题答图【分析】重力的方向竖直向下，压力的作用点是球与墙壁的接触点，而后过作用点作垂直于墙壁，并指向墙里面的压力．如答图所示．3. 如答图所示第3题答图【分析】重力的方向是竖直向下的，拉力的方向沿着绳索的方向，作用点在物体的重心．4. 如答图所示第4题答图【分析】罐侧立而不倒，说明其静止，遇到均衡力的作用，而罐只受两个力——重力和地面对它的支持力的作用，所以这两个力是均衡力，等大而反向，并且共线，据此能够作卖力的表示图．如答图所示．5. 如答图所示第5题答图【分析】以物体A为研究对象，受向左的拉力和向右的摩擦力才会均衡保持静止；支持力方向竖直向上，过物体的重心，分别沿支持力和摩擦力的方向画一条有向线段，并分别用N和f表示，如答图所示．6. 如答图所示第6题答图【分析】气球在空中所受的浮力方向是竖直向上的．如答图所示．7. 如答图所示第7题答图【分析】因为液体内部向各个方向都有压强，所以液体向各个方向都有压力．压力垂直作用在游泳池侧壁和底部，并且压力随深度的增大而增大，如答图所示．【拓展提高】8. 如答图所示第8题答图【分析】飘荡在水面上的木块，处于均衡状态，遇到重力和浮力作用，并且是一对均衡力；重力从重心竖直向下画，浮力从重心竖直向上画，标出符号G和F浮，注意两条线段的长度相等，在线段末段标上箭头，如答图所示．9. 如答图所示第9题答图【分析】参观缆车沿水平轨道匀速直线运动，物体A遇到重力和缆车对其的支持力，这两个力是一对均衡力，都作用在物体A的重心，大小相等，方向相反．如答图所示．10. 如答图所示第10题答图11. 如答图所示第11题答图【分析】拉力的作用点在横杆上，从作用点开始，沿力的方向画一条带箭头的线段，标出F，即为F的表示图；从支点O向F所在的直线作垂线段，并标出L，即为拉力F的力臂．如答图所示．12. 如答图所示第12题答图【分析】支点为杆子底部与地面的交点，力臂为支点到力的作用线的距离．13. 如答图所示第13题答图【分析】过支点O作F的作用线的垂线段即为F的力臂L，过O′作竖直向下的作使劲G即为箱体所受重力．如答图所示．14. 如答图所示第14题答图【分析】用夹子夹物体时，动力来自钢丝，阻力来自被夹的物体，并且动力和阻力上下两个方向都存在，我们画出此中的一个即可．如答图所示．15. 如答图所示第15题答图【分析】支点如图中O点所示，延伸力的作用线，而后过支点O向力F的作用线作垂线段，就是力F的力臂，如答图中L所示．16. 如答图所示第16题答图【分析】已知阻力和支点，过支点给阻力的作用线做垂线段即为阻力的力臂L2；动力是绳索对杠杆斜向上的拉力，作用在绳索与杠杆的接触点，方向沿绳索斜向上，详细如答图所示．17. 如答图所示第17题答图【分析】由图可知支点是O点，从O点向动力F1的作用线作垂线，支点到垂足的距离就是力臂L1；重力的方向老是竖直向下的，重力的作用点要画在物体重心上，大小为20 N，如答图所示．18. 如答图所示第18题答图【分析】重力的作用点在物体的重心上，方向竖直向下，用虚线连结支点与动力作用陕西省2018届中考物理专题六类型二力学作图复习练习20190211550点为最长力臂，过支点O作该连线的垂线段，即最小力．如答图所示．19. 如答图所示第19题答图【分析】由一个定滑轮和一个动滑轮构成的滑轮组，肩负物重的绳索最多3段，此时最省力，如答图所示．20. 如答图所示第20题答图【分析】因为是人站在地面上用滑轮组提高重物，所以由2段绳索肩负物重，是最省力的绕绳方法．如答图所示．11。

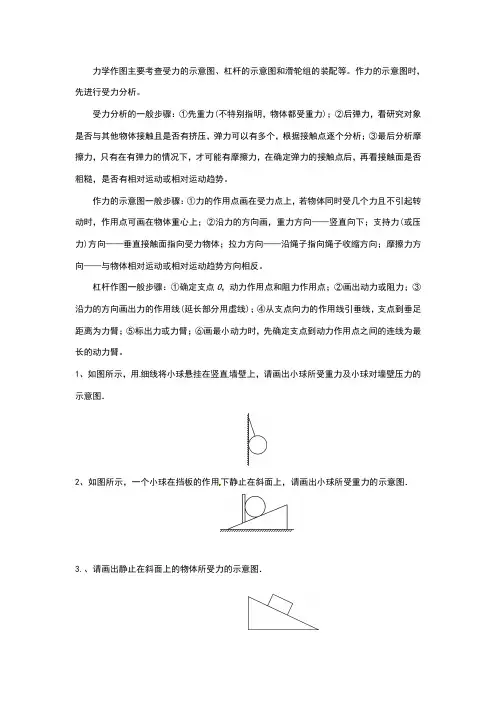

力学作图主要考查受力的示意图、杠杆的示意图和滑轮组的装配等。
作力的示意图时，先进行受力分析。
受力分析的一般步骤：①先重力(不特别指明，物体都受重力)；②后弹力，看研究对象是否与其他物体接触且是否有挤压，弹力可以有多个，根据接触点逐个分析；③最后分析摩擦力，只有在有弹力的情况下，才可能有摩擦力，在确定弹力的接触点后，再看接触面是否粗糙，是否有相对运动或相对运动趋势。
作力的示意图一般步骤：①力的作用点画在受力点上，若物体同时受几个力且不引起转动时，作用点可画在物体重心上；②沿力的方向画，重力方向——竖直向下；支持力(或压力)方向——垂直接触面指向受力物体；拉力方向——沿绳子指向绳子收缩方向；摩擦力方向——与物体相对运动或相对运动趋势方向相反。
杠杆作图一般步骤：①确定支点O，动力作用点和阻力作用点；②画出动力或阻力；③沿力的方向画出力的作用线(延长部分用虚线)；④从支点向力的作用线引垂线，支点到垂足距离为力臂；⑤标出力或力臂；⑥画最小动力时，先确定支点到动力作用点之间的连线为最长的动力臂。
1、如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图．2、如图所示，一个小球在挡板的作用下静止在斜面上，请画出小球所受重力的示意图．3.、请画出静止在斜面上的物体所受力的示意图．4、如图甲所示，在水平公路上匀速行驶的太阳能汽车受到两对平衡力的作用，请在图乙上画出汽车受力的示意图．5、如图所示，质量为30 kg的小明从滑道下滑，受到滑道对他的弹力大小为250 N，弹力的方向斜向上且与滑道垂直，请画出小明受到的重力和弹力的示意图．(g取10 N/kg)6、如图所示是质量为千克的物体A放入水中静止后的情况,请画出A物受到的浮力的示意图。
7、如图所示，在竖直悬挂的带有磁性的黑板上，吸着一重4牛的小铁块，小铁块静止不动，若磁性黑板和铁块之间的吸引力是10牛，请画出铁块在竖直方向上所受力的图示。
2019年中考物理试题专题训练——力学作图专题一、力的示意图1.（2019玉林，）如图所示，请画出静止放在水平地面上的实心圆球的受力示意图。
2.（2019菏泽，18）一木块静止在水平桌面上，请你画出木块所受力的示意图。
3.（2019铜仁，19）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。
4.（2019临沂，28）如图所示，一瓶饮料静置在停止运转的传送带上。
请在图中画出饮料瓶受重力的示意图。
（图中的A点为饮料瓶的重心）5.（2019徐州，34）如图乙所示，一个实心球静止在水平地面上，请画出它所受重力G的示意图．6.(2019云南，19)请在图中画出细线悬挂的小球摆动到图示位置时受到的力的示意图(不考虑空气阻力)7.（2019 青岛，2）下列作图，错误的是8.（2019 青岛，17）如图，物体A、B 在力F 作用下，以相同的速度在水平面上向右做匀速直线运动。
请画出物体B 在水平方向上的受力示意图。
9.(2019上海，16)重为10牛的物体静止在水平地面上,用力的图示法在图4中画出它所受的重力G。
10.（2019德州，20）如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图。
11.（2019聊城，）用一根细线的一端系一个小钢球就做成了一个摆。
悬挂的小钢球摆动到图示位置时，请画出小钢球的受力示意图（不计空气阻力）。
12.（2019湘潭，19）小球悬浮在静止于斜面上的杯內液体中请在图中画出小球所受重力G和浮力F两个力的示意图。
（设两个力的作用点都在球心请作图。
）13.（2019河南，15）14.（2019泰安，20）如图所示，小球悬挂在细线下来回摆动。
请作出小球在图示位置时，所受细线拉力F和重力G的示意图。
15.(2019怀化，29)如图所示，小球悬挂在天花板上静止不动，请画出小球所受重力的示意图；16.（2019黔东南，16）如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。
2017中考复习作图题专题一、力学1. 如图，金属块A 在粗糙的水平面上向右滑行，请在图中画出金属块所受重力 和摩擦力的示意图。
2. 如图，杠杆的一端挂一重物，杠杆处于静止状态，请画出力F 的力臂L 。
3. 钓鱼竿钓鱼的示意图如图所示，0为支点，R 是手对鱼竿的作用力，请画出: ①鱼线对钓鱼竿拉力F2的示意图；②片的力臂。
4. 如图所示，作出：①重物M 所受重力的示意图；②以。
为支点，力另的力臂.4题图 5题图 6题图5. 如图所示，R 是作用在抽水机手柄A 点的动力，0为支点，请在图中画出 的力臂和阻力的示意图。
6. 请画出图中动力幷的力臂厶和物体所受重力的示意图.7. 粗细均匀棒的一端在力尸的作用下(如图所示)，处于杠杆平衡状态•要求:(1)画出棒所受重力G 的示意图;(3)比较两力的大小：G_ _______ F 。
7题图 8题图8. 如图所示，课桌的重心在0点，若在课桌的C 点用力F 把桌腿B 抬离地面， 在抬起时另一桌腿A 没有滑动，请在图屮画出尸相对于A 点的力臂厶、重力G的(2)画出力月的力臂71； o •示意图、并标出重力的力臂厶。
9・图所示是能绕0点转动的杠杆，请画出足球受到的重力G和力F的力臂L. 10.如图所示，用螺丝刀撬起图钉.请在图上画出螺丝刀受到图钉阻力丘的力臂；并画出作用在螺丝刀柄上力点的最小动力幷的示意图.9题图10题图11・如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。
支架可以看作杆杠，以0为支点，在支架P孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P孔处画出铁线到墙的方向。
并画出铁线拉力尸的力臂上12.下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法.13.如图乙所示，有一铅球放在水平桌面上.请画出铅球对桌面的压力和桌面对铅球的支持力的示意图.14题图14.为使杠杆Q"在图中位置能保持静止，需在必点施加一个力F.画出物体A对杆的拉力的力臂和在掰点对杆的最小拉力尸的示意图;15.图中力於是用软绳悬挂的杠杆，请在力点画出能使杠杆在图示位置平衡的最小拉力的示意图。
![2018初中物理力学专题练习(含答案)(2)[1]](https://uimg.taocdn.com/2bbeeaeeb90d6c85ed3ac68a.webp)
(完整版)2018初中物理力学专题练习(含答案)(2)(word版可编辑修改) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)2018初中物理力学专题练习(含答案)(2)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)2018初中物理力学专题练习(含答案)(2)(word版可编辑修改)的全部内容。
2018初中物理 力学专题练习（含答案)(2)一、单项选择题1．站在上升的电梯里的人,受到的力是:（ ） A ．重力、拉力 B ．重力、支持力C ．压力、重力、支持力D ．拉力、重力、支持力2．用天平和弹簧秤称量同一物体，把物体从地球拿到月球上称量时:（ ） A ．天平称量结果将变小，弹簧秤的示数不变 B ．弹簧秤的示数变小，天平称量结果不变 C ．天平、弹簧秤测量结果都变小 D ．天平、弹簧秤测量结果都不变3．重50牛顿的物体在水平推力作用下，以2米/秒的速度做匀速直线运动，物体受到的摩擦力是10牛顿，则推力的大小是：（ )A ．10牛顿B ．40牛顿C ．50牛顿D ．60牛顿4．底面积相等的甲、乙两个锥形容器内的水面在同一高度如图1所示，现将两个完全相同的木块，分别放入两个容器中，且水均未溢出，这时水对两个容器底的压力F 甲、F 乙和压强P 甲、P 乙 的关系是：( ）A ．F 甲＝F 乙、P 甲＝P 乙B ．F 甲＞F 乙、P 甲＜P 乙C ．F 甲＞F 乙、P 甲＞P 乙D ．F 甲＜F 乙、P 甲＜P 乙 5．一个空心铁球，刚好悬浮在水中，若将它浸没在煤油中，铁球将：（ ） A ．上浮 B ．下沉 C ．悬浮 D ．无法判断6．弹簧秤下挂一个物体，弹簧秤的示数为a ，如果把物体浸没在水中，读出弹簧秤的示数为 a ,那么这个物体的密度是：（ )A ．0.25×103kg/m 3B ． 0.75×103kg/m 3C ．1。

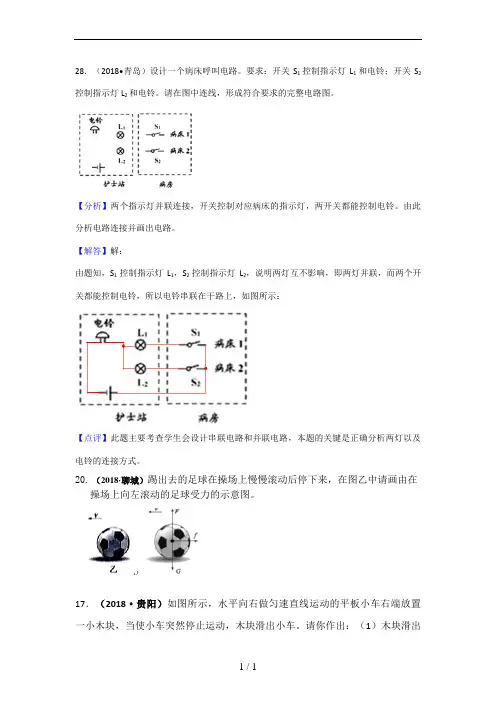

28．（2018•青岛）设计一个病床呼叫电路。
要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。
请在图中连线，形成符合要求的完整电路图。
【分析】两个指示灯并联连接，开关控制对应病床的指示灯，两开关都能控制电铃。
由此分析电路连接并画出电路。
【解答】解：由题知，S1控制指示灯L1，S2控制指示灯L2，说明两灯互不影响，即两灯并联，而两个开关都能控制电铃，所以电铃串联在干路上，如图所示：【点评】此题主要考查学生会设计串联电路和并联电路，本题的关键是正确分析两灯以及电铃的连接方式。
20.（2018·聊城）踢出去的足球在操场上慢慢滚动后停下来，在图乙中请画由在操场上向左滚动的足球受力的示意图。
17．（2018·贵阳）如图所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。
请你作出：（1）木块滑出小车前受重力的示意图：（2）木块从离开小车到落地这一过程的运动轨迹。
【解答】解：过物体的重心沿竖直向下的方向画一条带箭头的线段，符号为G；木块离开小车后由于惯性继续向前运动，由于受重力作用而下落，运动轨迹如图所示：17．（2018·贵阳）如图所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。
请你作出：（1）木块滑出小车前受重力的示意图：（2）木块从离开小车到落地这一过程的运动轨迹。
【解答】解：过物体的重心沿竖直向下的方向画一条带箭头的线段，符号为G；木块离开小车后由于惯性继续向前运动，由于受重力作用而下落，运动轨迹如图所示：21.（2018•南京）如图所示，小明沿滑道下滑，画出滑道对小明作用力的示意图。
（作图时用方框代替小明）【分析】首先对所要表示的力进行分析，再用带箭头的线段来表示出力的大小、方向、作用点。
【解答】解：小明沿滑道下滑，则滑道对小明有垂直于滑道向上的支持力F和摩擦力f，因小明沿滑道下滑，故小明受到平行于滑道向上的摩擦力，如图所示：【点评】画力的示意图，最主要是明确力的大小、方向和作用点。
2018年初中毕业班物理中考复习作图题训练题D解：18．(2017·庆阳) 有一个木球静止在水面上，在图中画出它的受力示意图．解：19．(2017·巴彦淖尔)如图所示，用垂直于竖直墙壁的力F将物体紧压在墙面上，物体处于静止状态，请画出物体在竖直方向上受到的力的示意图．解：20．(2017·德阳) 如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．解：21．(2017·鄂尔多斯)观光缆车沿水平轨道做匀速直线运动如图，画出车中物体A的受力示意图．解：22．如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受力的示意图．解：23．如图，小球A用钢管固定在小车的支架上，小车向左做匀速直线运动，不计空气阻力，画出小球A受力的示意图．解：24．(2017·苏州) 在图中画出力F的力臂，并标上字母l.解：25．(2017·宿迁)如图所示，杠杆处于平衡状态，作出所挂重物重力的示意图和在杠杆上A点所加最小作用力F的示意图．解：26．(2017·南京)如图所示是一个电热水壶的简易图，在图中画出它所受重力的示意图(B为重心)；用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F的示意图(O为支点)．解：27．请用笔画线代替绳子，画出图中工人用滑轮组提升重物G的最省力的绕法．解：28．在图中画出滑轮组最省力的绕绳方法．解：29．按照图甲所示的电路图，请用笔代替导线，完成图乙所示的实物图的连接，要求：滑片向右移动时，电流表示数变小．甲乙解：30．要测量额定电压为2.5 V小灯泡的电功率．按照电路图a，将图b的实物连接成实验电路．a b解：31．根据如图所示的实物连接图，画出电路图．解：32．在方框里画出如图所示实物图的电路图．解：33．(2017·黔西南)请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．解：34．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求闭合开关S后：①电压表测小灯两端电压；②向左端移动滑动变阻器的滑片P时，小灯变暗．解：35．请用笔画线代替导线在图中将家庭电路连接完整，要求开关控制螺口灯泡．解：36．(2017·营口)小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整．解：37．(2017·桂林)请在图中标出条形磁体旁静止的小磁针的N、S极．解：38．(2017·兰州)在图中标出右边磁体的磁极和磁场的磁感线方向．解：39．(2017·玉林)如图所示，当开关闭合时，请标出通电螺线管右端的极性并用箭头标出小磁针N极的偏转方向．解：40．(2017·咸宁)如图所示，根据图中磁感线的方向，标出通电螺线管的N极和电源的“＋”极．解：41．(2017·通辽)如图所示，请标出通电螺线管磁感线的方向和旁边悬挂的条形磁体的N、S极．解：42．(2017·赤峰)如图所示，把螺线管沿着东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后，静止时A端指南，请标出导线中的电流方向．解：43．(2017·天水)如图所示，当开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．解：11。

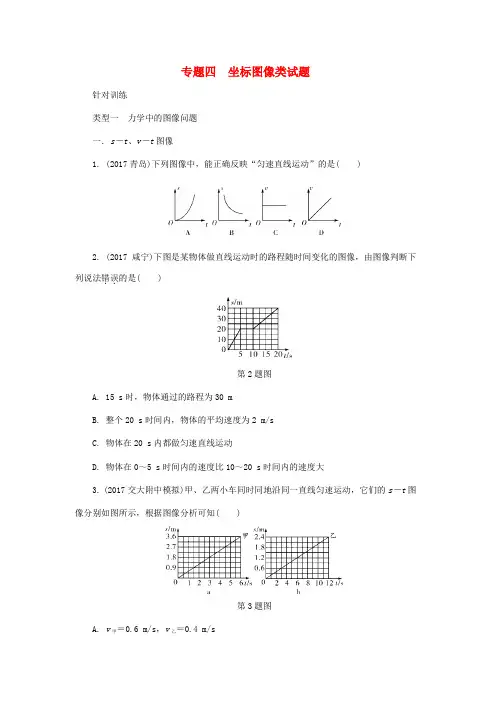

专题四坐标图像类试题针对训练类型一力学中的图像问题一．s－t、v－t图像1. (2017青岛)下列图像中，能正确反映“匀速直线运动”的是( )2. (2017咸宁)下图是某物体做直线运动时的路程随时间变化的图像，由图像判断下列说法错误．．的是( )第2题图A. 15 s时，物体通过的路程为30 mB. 整个20 s时间内，物体的平均速度为2 m/sC. 物体在20 s内都做匀速直线运动D. 物体在0～5 s时间内的速度比10～20 s时间内的速度大3. (2017交大附中模拟)甲、乙两小车同时同地沿同一直线匀速运动，它们的s－t图像分别如图所示，根据图像分析可知( )第3题图A. v甲＝0.6 m/s，v乙＝0.4 m/sB. 经过6 s两小车一定相距6.0 mC. 经过6 s两小车一定相距4.8 mD. 经过6 s两小车可能相距2.4 m4.(2017兰州)甲、乙两同学在平直的路面上同向行进，他们运动的s－t图像如图所示，由此可判断________同学运动较快，开始运动时两同学相距________m，图中的a点表示____________．第4题图5. 甲、乙、丙三辆小车同时、同地向同一方向运动，如图所示，由图像可知：运动速度最快的小车是________；都以甲车为参照物，乙车的速度是________m/s，丙车的速度是________m/s.第5题图6. 如图所示是一辆汽车在10 s内的速度图像，由图像可知，从第2 s到第4 s的过程中，汽车的速度________(选填“增大”“减小”或“不变”)；汽车在第5 s时的速度为________m/s；汽车在第5 s和第6 s这两秒时间里共前进了________m.第6题图二．m－V、V－m图像7. 三个实心物质的质量与体积的图像如图，以下正确的是( )A. ρ甲＜ρ乙＜ρ丙B. ρ甲＞ρ乙＞ρ丙C. ρ乙＞ρ甲＞ρ丙D. ρ丙＞ρ甲＞ρ乙第7题图8. (2017自贡)甲、乙两种物质的m－V图像如图所示，分析图像可知( )A. 若甲、乙的质量相等，则甲的体积较大B. 若甲、乙的体积相等，则甲的质量较小C. 两物质的密度之比为ρ甲∶ρ乙＝4∶1D. 两物质的密度之比为ρ甲∶ρ乙＝1∶4第8题图9. 如图所示，用量杯盛某种液体，测得液体积V和液体与量杯共同质量m的关系，则量杯的质量为________g，该液体的密度是________kg/m3.第9题图三．其他力学相关图像10. (2017自贡)如下图所示，往量杯中匀速注水直至注满．下列表示此过程中量杯底部受到水的压强p随时间t变化的曲线，其中合理的是( )11. 用如图甲所示的滑轮组提升重物，不计绳重和摩擦，物体重G从100 N开始逐渐增加，直到绳子被拉断．每次匀速拉动绳子将物体提升同样的高度．图乙记录了在此过程中滑轮组的机械效率随物体重力的增加而变化的图像．由此可知( )第11题图A. 动滑轮重为200 NB. 提升的重物越重滑轮组的机械效率越小C. 绳子所能承受的最大拉力为700 ND. 当重物G为1 000 N时，滑轮组的机械效率为80%第12题图12. 王波同学帮父母搬家，现有30捆书籍，每捆书籍的质量都为5 kg.王波想尽快将它们搬上10 m高处的新家．如图是王波可以提供的用于搬运物体的功率与被搬运物体质量之间的关系图像．由图可知，为了尽可能快地将这批书籍搬上新家，他每次应搬________捆．若每次下楼时间是上楼时间的一半，则他最快完成搬运任务并返回原地，所用的总时间为________s．(g＝10 N/kg)13. (2017齐齐哈尔)如图甲所示，水平地面上的物体，受到方向不变的推力F的作用，其F－t和v－t的图像分别如图乙、丙所示．由图像可知，0～3 s内，推力对物体做功________J；t＝5 s，物体受到的摩擦力是________N.第13题图14. (2017重庆B卷)一个底面积为100 cm2足够高的柱形容器M装有20 cm深的水，置于水平地面上；一个质量忽略不计的硬塑料瓶固定在轻杆上，内有适量的水，如图甲所示．塑料瓶ABCD部分为柱形，柱形部分高度h AB为16 cm.用手拿住轻杆，将该瓶从图甲中刚接触水面位置，缓慢竖直下降6 cm，杆对瓶的拉力F随下降高度h之间的关系图像如图乙所示．然后从该位置继续向下，直到水面与AD相平为止．则瓶内所装水的重力为________N；当水面与AD相平时，瓶外的水对容器M底部的压强为________Pa.第14题图答案类型一 力学中的图像问题1. C 【解析】A 图中随时间的变化，路程的变化不均匀，二者的比值不同，不符合匀速直线运动的特点，故A 不符合题意；B 图中随时间的增大，路程减小，二者成反比，不符合匀速直线运动的特点，故B 不符合题意；C 图中随时间的变化，速度保持不变，符合匀速直线运动的特点，故C 符合题意；D 图中随时间的变化，速度逐渐增大，为加速运动，不符合匀速直线运动的特点，故D 不符合题意．故选C.2. C 【解析】由图可知，15 s 对应的距离是30 m ，所以15 s 时物体通过的路程为30 m ，A 正确不符合题意；物体的平均速度v ＝s t ＝40 m 20 s＝2 m/s ，B 正确不符合题意；物体在0～5 s 、10～20 s 做匀速直线运动，而在5～10 s 静止，C 错误符合题意；物体0～5 s的速度v 1＝s 1t 1＝20 m 5 s ＝4 m/s ，10～20 s 的速度v 2＝s 2t 2＝20 m 10 s＝2 m/s ，所以0～5 s 的速度比10～20 s 的速度大，D 正确不符合题意．故选C.3. D 【解析】由题图可知，当t ＝6 s 时，甲通过的路程s 甲＝3.6 m ，乙车通过的路程s 乙＝1.2 m ，则v 甲＝s 甲t 甲＝3.6 m 6 s ＝0.6 m/s ，v 乙＝s 乙t 乙＝1.2 m 6 s＝0.2 m/s ，A 错误；由图像可看出，经过6 s ，甲车的路程是3.6 m ，乙车的路程是1.2 m ，若两车运动方向相同，则两车相距3.6 m －1.2 m ＝2.4 m ，若两车运动方向相反，则两车相距3.6 m ＋1.2 m ＝4.8 m ．故B 、C 错误，D 正确．故选D.4. 甲 10 甲同学追上乙同学5. 乙 2 0 【解析】甲图像是s －t 图像，一条过原点的直线，路程和时间成正比，路程和时间的比值是一个定值，即v 甲＝s 甲t 甲＝20 m 5 s＝4 m/s ；乙图像是v －t 图像，速度不随时间的变化而变化，是一个定值，速度大小v 乙＝6 m/s ；丙的图像也是v －t 图像，速度不随时间的变化而变化，是一个定值，速度大小v 丙＝4 m/s ；故速度最快的小车是乙，由于甲、乙、丙三辆小车同时、同地向同一方向运动，因此速度相同的是甲和丙，甲和丙保持相对静止，丙车相对甲车速度为零；以甲车为参照物，则乙车向前运动，相对速度为Δv ＝v 乙－v 甲＝6 m/s －4 m/s ＝2 m/s.6. 增大 30 60 【解析】由图像可知，横轴是时间，纵轴是速度，该图像反映的是速度—时间图像，从第2 s 到第4 s 的过程中，图像是一条斜向上的直线，表明汽车的速度随时间的增大而增大；由图像可知，当t ＝5 s 时，对应的纵坐标v ＝30 m/s ；汽车在第5 s 和第6 s 的速度都是30 m/s ，所以汽车在第5 s 和第6 s 这两秒前进的距离是：s ＝vt ＝30 m/s×2 s＝60 m.第7题解图7. A 【解析】如图，当三者质量相同时，甲的体积最大，其次是乙，最小的是丙，由密度公式ρ＝m V 可知，甲乙丙三者密度大小关系为ρ甲＜ρ乙＜ρ丙．故选A.8. C 【解析】由图可知，质量相等时，甲的体积小，乙的体积大，故A 错误；体积相等时，甲的质量大，乙的质量小，故B 错误；在图像中任选一点，当m 甲＝ m 乙＝10 kg时，V 甲＝2 m 3，V 乙＝8 m 3，则甲、乙的密度分别为：ρ甲＝m 甲V 甲＝10 kg 2 m 3＝5 kg/m 3；ρ乙＝m 乙V 乙＝10 kg 8 m 3＝1.25 kg/m 3，所以，甲乙的密度之比ρ甲∶ρ乙＝5 kg/m 3∶1.25 kg/m 3＝4∶1，故C 正确，D 错误．故选C. 9. 20 1.0×103【解析】由图可知：当液体体积为0时，液体与量杯总质量是20 g ，则量杯质量为m 杯＝20 g ；当液体体积V ＝60 cm 3时，液体与量杯总质量为80 g ，则液体质量m ＝80 g －20 g ＝60 g ，液体的密度：ρ＝m V ＝60 g 60 cm 3＝1 g/cm 3＝1.0×103 kg/m 3. 10. B 【解析】据图可知，量杯的形状是上宽下窄，所以在向量杯中倒水时，相同时间倒入相同质量的水，但水在量杯中增加的高度越来越小，所以容器底部所受的液体的压强的增加量也会越来越小，故B 是正确的．故选B.11. C 【解析】从甲图中可知，n ＝3；从乙图中可知，当η＝50%时，G 物＝100 N ，则η＝G 物3F ×100%得F ＝G 物3η＝2003 N ，F ＝G 物＋G 动3 得，G 动＝3F －G 物＝3×200 N 3－100 N ＝100 N ，A 错误；不计绳重与摩擦，有η＝G 物G 物＋G 动×100%，则物体越重，机械效率越大，B 错误；F′＝G 物′＋G 动3＝2 000 N ＋100 N 3＝700 N ，C 正确；当物重为1 000 N 时，得η＝G 物″G 物″＋G 动×100%＝ 1 000 N 1 000 N ＋100 N×100%≈90.9%，D 错误．故选C. 12. 3 450 【解析】根据t ＝W P，要尽快搬完这批书，功不变，时间最少，就需要功率最大，而由图可得当所搬物体质量为15 kg 时功率最大，因此他每次应该搬的捆数是n ＝15 kg 5 kg/捆＝3捆；而他搬书所做的功为W 总＝Gh ＝5 kg×30×10 N/kg×10 m＝15 000 J ，故搬书上楼的总时间是t 1＝W 总P ＝15 000 J 50 W ＝300 s ，下楼的总时间是t 2＝12t 1＝12×300 s＝150 s ，所以所用的总时间是t 总＝t 1＋t 2＝300 s ＋150 s ＝450 s.13. 0 6 【解析】此题重点考查图像的识别能力，由图丙可以看出，在0～3 s 内，物体处于静止状态，因此推力做功为零；在t ＝5 s 时，物体处于加速运动状态，由于影响滑动摩擦力的因素不变，此时摩擦力等于匀速运动时的摩擦力，而9～12 s 内，物体做匀速运动，再根据图乙可知，当匀速运动时，推力为6 N ，根据二力平衡可知，此时摩擦力为6 N ，因此加速运动时摩擦力也为6 N.14. 2 2 400 【解析】由乙图可知，杆对瓶的最大拉力F 为2 N ，而瓶子的质量不计，所以瓶内水的重力为2 N ；由乙图可知，当瓶子下降6 cm 时杆对瓶的拉力为0，此时瓶子漂浮，F 浮＝G ＝2 N ，瓶子排开水的体积为V 排＝F 浮ρ水g ＝ 2 N 1.0×103 kg/m 3×10 N/kg ＝2×10－4 m 3＝200 cm 3，水上升的高度为Δh 水＝V 排S ＝200 cm 3100 cm 2＝2 cm ，瓶子浸在水中的深度为h 浸＝6 cm ＋2 cm ＝8 cm ，瓶子的底面积为S 瓶＝V 排h 浸＝200 cm 38 cm＝25 cm 2；当瓶子浸入水中的深度为16 cm 时，排开水的体积为V 排′＝h AB S 瓶＝16 cm×25 cm 2＝400 cm 3，水面上升的高度为Δh 水′＝V 排S ＝400 cm 3100 cm 2＝4 cm ，此时容器中水的深度为h ＝20 cm ＋4 cm ＝24 cm ，容器M 底部受到压强为p ＝ρ水gh ＝1.0×103 kg/m 3×10 N/kg×0.24 m＝2 400 Pa.。
