八年级物理力学作图题及答案汇编

八年级下册物理作图题试卷练习（Word版含答案）1．如图所示，让你随电梯匀速向上运动，画出人所受力示意图。

答案：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示解析：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示2．在如图中画出足球对斜面的压力的示意图。

答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示3．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。

答案：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段解析：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：4．重为10牛的物体漂浮在液面上，请用力的图示法在图中画出物体受到的浮力F浮。

答案：【详解】物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示解析：【详解】物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示5．如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。

答案：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示解析：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示6．图中，轻质杠杆OA在力F1、F2的作用下处于静止状态，l2为力F2的力臂。

《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。

3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。

(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。

7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。

8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。

9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。

12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。

14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。

15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。

16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。

18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。

2017年--2018年八年级物理下册作图精选（50道）一、作图题1、如图所示，鸡蛋正在盐水中上浮．请画出此时鸡蛋所受力的示意图．【答案】解：浮力、重力均作在重心上，重力G竖直向下，浮力F竖直向上，浮力的长度大于重力，如图：【考点】物体的浮沉条件及其应用【解析】【分析】鸡蛋在盐水中上浮，是因为浮力大于重力，分别按力的示意图的作法作出浮力和重力．2、如图所示，排球离开手后仍在空中继续飞行．不考虑空气阻力，请在图中画出排球的受力示意图．【答案】【考点】重力示意图【解析】【解答】排球离开手后只受重力的作用，而且重力方向竖直向下，作用在球的重心上。

故答案为：【分析】本题关键在于正确的受力分析和对重力方向的了解。

本题考查的是重力示意图。

3、（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．【答案】解：过细线与小球的接触点作竖直向上的拉力，如图所示：【考点】力的示意图【解析】【解答】力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向．【分析】此题考查学生对力的示意图的掌握，注意题目要求，只要求画出细线对小球的拉力F即可．4、（2015•贵港）一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．【答案】【解答】解：物体受到人为的压力水平向右，墙的支持力水平向左，重力竖直向下，摩擦力竖直向上，如图所示．在这几个力的作用下，物体处于静止状态，所以水平方向上压力和支持力是平衡力，竖直方向上重力和摩擦力是平衡力．【考点】力的示意图【解析】【分析】物体静止时，受到力是平衡力，此物体在竖直方向上受到重力作用，在竖直方向上肯定有一个力与它平衡，这个力就是摩擦力，重力和摩擦力是一对平衡力，大小相等，方向相反，作用在同一直线上．水平方向上压力和支持力是平衡力．5、（2015•临沂）如图所示，杯子静置在斜面上，请你画出它所受重力和支持力的示意图．（图中O 点表示杯子的重心）【答案】【考点】力的示意图【解析】【解答】解：重力G和支持力F的作用点画在物体的重心上，重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上．如图所示：【分析】重力的方向是竖直向下的，作用点在重心上；斜面对物体的支持力和物体对斜面的压力是一对相互作用力，方向是相反的；压力的方向是垂直于斜面向下的，支持力就是垂直于斜面向上的，作用点在物体的重心上．6、（2015•咸宁）如图所示，一木块正沿着着固定在地面上的光滑斜面下滑，请作出木块受到的重力G和支持力F的示意图．【答案】【分析】重力的方向是竖直向下的，作用点在重心上；斜面对物体的支持力和物体对斜面的压力是一对相互作用力，方向是相反的；压力的方向是垂直于斜面向下的，支持力就是垂直于斜面向上的，作用点在物体的重心上．【考点】力的示意图【解析】【解答】解：重力G和支持力FN的作用点画在物体的重心上，重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上．如图所示：7、（2015•达州）如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L．【答案】【解答】解：连接OA，则OA是最长的力臂，做OA的垂线，物体对杠杆的力使杠杆向时逆针方向转动，所以F应使其向顺时针方向转动，如图所示：【考点】力臂的画法，杠杆中最小力的问题【解析】【分析】根据杠杆的平衡条件，动力臂越长越省力，首先确定出最长的力臂，然后画出的示意图；由支点到力的作用点的距离是最长的力臂．8、（2015•陕西）如图，O为支点，请画出路灯所受重力G的示意图及其力臂l．【答案】过灯的重心沿竖直向下的方向画出重力G，过支点O向重力的作用线画垂线就是重力的力臂L，如图所示：【考点】重力示意图，力臂的画法【解析】【解答】解：过灯的重心沿竖直向下的方向画出重力G，过支点O向重力的作用线画垂线就是重力的力臂L，如图所示：【分析】重力G的作用点在灯的重心，方向是竖直向下，重力的力臂是从支点O到重力作用线的垂直距离．9、（2015•庆阳）如图是踢出去的足球运动轨迹，请做出足球所受力的示意图（不计空气阻力）【答案】【解答】解：踢出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下，如图所示：【考点】力的示意图【解析】【分析】规则物体的重心在物体的几何中心，根据重力的方向总是竖直向下的，过重心表示出重力的方向．10、如图所示，月亮和卫星在绕地球在旋转，请在图中作出月球受到地球引力的示意图。

力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。

3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。

4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。

6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。

9．如图，小球在水中正在下沉，请画出小球所受力的示意图。

10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。

11．请画出图中潜水艇上浮时所受力的示意图。

12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。

14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。

（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。

17．完成下图杠杆的动力臂。

18．在图中画出力F 的力臂。

19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。

作图题专项练习1．作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．2．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．3．如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子顶端A对墙壁的压力的示意图．4．如图所示，是火箭起飞的情形，请作出火箭起飞的受力示意图（不计空气阻力）5．在自动化生产线上，常用传送带传送工件．如图所示，一个工件与传送带一起以0.2m/s 的速度水平向右匀速运动，不计空气阻力，请在图中画出工件的受力示意图．1题 2题 3题 4题 5题6．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图请作出M所受力的示意图．7．如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来．请你画出木块在水平面上滑动时的受力示意图．8．如图所示，一物体沿着固定的光滑斜面下滑，请画出物体在图示位置处所受力的示意图9．一只篮球挂在墙壁上处于静止，请在图上画出篮球所受的力的示意图．10．课堂演示实验时，老师让小钢球从斜面滚下，在水平桌面上运动，经过一条形磁铁附近，运动轨迹如图所示．请作出小球在图中位置时水平方向上的受力示意图．6题 7题 8题 9题 10题11．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．12．如图所示，弹簧一端固定在竖直墙上，另一端固定在物块B上，A、B相互叠加放置光滑水平面上．现将A、B从弹簧的原长位置O点拉至位置l，松手后，A、B保持相对静止并向O点运动．请在图中画出当A、B运动到位置2时，物块A受力的示意图．13．如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．14．如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．15．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）．11题 12题 13题 14题 15题16．图是超强磁悬浮照片，上面是用超强永磁体制成的圆片，下面是被液氮冷却的“高温”超导体，请在图上画出圆片的受力示意图．17．图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，画出木块B的受力示意图．18．如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图．19．如图甲，物体在拉力F的作用下向右做匀速直线运动，试画出物体受到的摩擦力；如图乙，小球在弹性杆的作用下保持静止，试画出小球受到的弹力．16题 17题 18题 19题20．如图所示，在地球表面有四棵大树，处在不同位置，O点视为地球的中心．请在图画出1号、2号大树所受重力示意图．21．如图所示，货物随传送带一起加速斜向上运动，请画出货物所受摩擦力的示意图．22．如图所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动．请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G＞f）．23．如图，金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图．20题 21题 22题 23题24．物体所受重力是100N，当如图对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小．25．请在图中画出木棒受到的力的示意图．26．画出图各图中物体A受力的示意图（a）斜面上的物体A匀速下滑；（b）A被水平传送带匀速传送；（c）车减速前进，悬挂在车厢内的物体A； 24题 25题（d）放在水平桌面上的A物体，受到向右的拉力后匀速直线运动．（B未落下）（a) (b) (c) (d)27．如图所示，物体A置于小车上随小车一起在平直路面上向右运动．当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）．28．如图中运动员正在奔跑，请作出该运动员鞋底受到地面对它产生的摩擦力的示意图．29．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和重力的示意图．（力的作用点画在物体的重心）30.如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．27题 28题 29题 30题31．如图所示，B物体叠放在A物体上，随A物体在拉力F作用下在水平面上匀速运动，请画出B物体受力的示意图． 32．在图中画出此时小球受力的示意图．33．如图所示，是某同学站在商场内的自动扶梯上，与扶梯一起以1m/s的速度匀速向上运动．请你画出该同学所受力的示意图． 34．如图所示，一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图．35．如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．31题 32题 33题 34题 35题36．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．37．如图所示，一气象探测器随气球一起加速上升，请你画出这时探测器的受力示意图．38．滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示．滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图．39．①．如图1所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图（空气阻力f不能忽略，浮力不计）．②．大坝总是修成上窄下宽的形状，如图2为一大坝的截面图，A、B为大坝上两点，请画出A、B两点处大坝受到水压力的示意图．36题 37题 38题 39题40．如图所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．41．如图为在空气中飞行的导弹，请在图中作出导弹的受力示意图．42．如图所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来．请画出木块离开弹簧后向右运动过程中受力示意图．43．在一场篮球比赛中，A同学向前扔出篮球，篮球落地后反弹正好到达队友B的手中．图中虚线为球在空中的运动轨迹，请作出球在撞击地面瞬间竖直方向的受力示意图．40题 41题 42题 43题44．如图所示，在水平路面上匀速行驶的小车，其支架上固定一铁球，画出铁球受力示意图．45．如图，一个木块A放在粗糙的长木板B上，弹簧一端接A，另一端固定在墙壁上，长木板B放在水平地面上，在力F作用下，B向左运动而A保持静止，作出物体A的受力示意图．46.如图8所示是一台正在转动的电风扇，请用力的示意图表示出它受到的力。

八年级下册物理作图题试卷（Word版含解析）1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。

答案：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：解析：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：2．物块A静止在水平地面上，对地面的压力为30牛，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示解析：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示3．在如图中画出足球对斜面的压力的示意图。

答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示4．如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。

答案：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示解析：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力F N和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示5．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。

物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。

先规定标度大小，一格表示3N ，它对地面的压力的示意图如解析：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。

《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。

3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。

(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。

7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。

8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。

9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。

12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。

14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。

15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。

16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。

18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。

初中力学作图题专题练习（含答案解析）一、作图题（本大题共79小题，共395.0分）1.如图中该刻度尺的分度值是______ cm.被测物体的长度是______cm．2.如图所示，小明用刻度尺和三角板按如图测的直径，该刻度尺的分度值是______ ，测得苹果的果直径为______ cm．3.请简述测量图中AB长度的方法及过程．4.如图所示，平面镜前立有一旗杆．(1)请画出旗杆顶A点在平面镜中的像；(2)将平面镜远离旗杆，旗杆的像大小______ (选填“变大”、“变小”或“不变”)；5.如图，A图是一物体运动的v−t图象，请在B图中作出其对应的s−t图象6.如图所示，图(1)为某汽车在平直公路上运动的距离(s)−时间(t)图象，请在图(2)中画出相应的速度(v)−时间(t)图象。

7.甲乙两个大小完全相同的实心球是由两种不同物质制成的，甲的质量是乙的2倍.图中画出了甲球质量与体积的关系，请你画出乙球质量与体积的关系．8.如图所示，a、b、c三只相同的玻璃杯中分别盛有等质量的酒精、纯水、盐水，在玻璃杯中画出酒精、纯水、盐水的大致液面(ρ盐水>ρ纯水>ρ酒精)。

9.小明用天平测得某物体的质量为33.4g，请将图中的游码画到标尺的相应位置处。

10.按照题目要求作图(1)画出图甲中物体静止在斜面上时受到重力和物体对斜面压力的示意图．(2)请在乙图中画出小球所受弹力的示意图．11.如图所示，画出使杠杆平衡的最小力的示意图(要求保留作图痕迹)．12.如图，用一个大小为10N的力将黑板刷压在竖直的黑板上，已知黑板刷重4N，且静止不动。

请画出黑板刷受到的重力和摩擦力的图示。

13.(1)一物块静止在如图甲所示的斜面上，请画出物块所受重力和物块对斜面压力的示意图；(2)请画出图乙中潜水艇在上浮时所受重力和浮力的示意图(黑点O表示潜水艇的重心)；(3)请在图丙中画出压缩的弹簧对拇指弹力的示意图．14.如图所示，一个工件与传送带一起以0.3m/s的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意图。

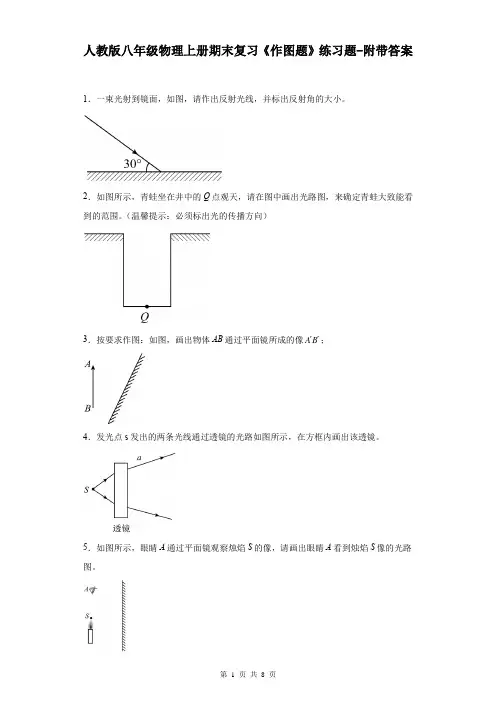

人教版八年级物理上册期末复习《作图题》练习题-附带答案1．一束光射到镜面，如图，请作出反射光线，并标出反射角的大小。

2．如图所示，青蛙坐在井中的Q点观天，请在图中画出光路图，来确定青蛙大致能看到的范围。

（温馨提示：必须标出光的传播方向）3．按要求作图：如图，画出物体AB通过平面镜所成的像A B''；4．发光点s发出的两条光线通过透镜的光路如图所示，在方框内画出该透镜。

5．如图所示，眼睛A通过平面镜观察烛焰S的像，请画出眼睛A看到烛焰S像的光路图。

6．一个凸透镜的最下方与水面恰好重合，F为凸透镜的焦点。

有一条光线平行于主光轴射出，请作出经过凸透镜后的折射光线和进入水中的折射光线。

7．如图，AO为入射光线，经平面镜MN反射后，对应的反射光线为OB。

请在图中画出平面镜MN的准确位置，并标出入射角i。

8．请在图中画出与入射光线AO对应的反射光线及折射光线的大致位置。

9．如图所示，F是凸透镜的焦点，P是二倍焦距点，请在图中画出光线a、b、c通过透镜后的光路图。

10．如图所示，请画出图中由发光点S发出的两条光线经过凸透镜后的折射光线。

11．如图，凸透镜L的焦距为f，F为焦点，在离透镜1.5f处垂直主光轴放置一平面镜M，左侧焦点F的正上方有一点光源S，试通过作图确定在凸透镜右侧所成像点的位置，要求作出两条光路。

12．如图，平面镜上方一点光源S，请用平面镜成像作出S发出的一条光线经平面镜反射后经过A点的光路图；13．如图所示，物体BA在平静的水面上方，一束由A发出的光入射到水面O点。

（1）画出物体BA在水中的像B'A'。

（2）画出入射光线AO的反射光线并标出反射角。

14．请根据透过隔墙上的两个小洞透射出的两条光束，在图中画出室内灯的位置。

15．光线射向半球形玻璃砖，请画出完整的反射和折射光路图。

16．潭清疑水浅，荷动知鱼散。

小明在河边看到池底的鱼很浅而实际却很深，请在图中画出眼睛在B处看到河底A处鱼的像在C处的光路图。

人教版八年级下册物理力学作图专项训练有答案一、作图题（本大题共20小题，）1.如图所示，木块静止在斜面上，请在图中画出木块对斜面压力的示意图。

2.根据要求作图，请在图中画出物块悬浮在水中受到的浮力F浮和重力G的示意图。

3.在图中画出水平地面上的小车受到的水平向右、大小为6N的拉力的示意图。

4.如图所示，课桌的重心在O点，若在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出F相对于A点的力臂L1和重力G的示意图。

5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出阻力F2和使杠杆保持平衡的最小力F1的示意图．6.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中受力的示意图．(力的作用点画在物体的重心)7.(1)如图甲，物体静止在斜面上，请画出物体的受力示意图。

(2)如图乙，画出物体对墙壁的压力。

8.站在地面上的人想用尽可能小的力提升水桶。

请在图中画出滑轮组绳子的绕法。

9.如图甲、乙、丙所示，分别画出物体所受摩擦力的示意图。

第2页，共21页10.如图所示，用轻质杠杆将一盏电灯吊起，O点是支点，请画出动力F1的力臂和阻力F2的示意图。

11.(1)请画出图甲中重物G所受重力的示意图和拉力F的力臂(用L把力臂表示出来)．(2)正装修房子的小王站在地面上，利用如图所示的滑轮组将装修材料送到二楼窗口，请用笔画线表示绳子在图乙中画出小王的绕绳方法。

12.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力N及滑动摩擦力f的示意图(O为物体的重心)。

(2)如图所示竖直平面内的杠杆AOB，O点为支点，请画出作用在A点让杠杆保持平衡的最小力F的示意图，并标出其力臂L13.如图所示，重5N的气球被绳系住浮在空中．请你在图中画出气球所受重力的示意图．(图中O点为气球的重心)14.如下图所示，一个正方形木块从斜面上匀速滑下，请画出木块下滑时所受重力G、支持力F1和摩擦力F2的示意图(O正方体的重心)。

力学作图专题知识储备：1、力的、与叫做力的三要素。

2、画力的示意图的方法是：在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的，线段的起点或终点表示力的，在同一个图中，力越大，线段应该越。

有时还可以在力的示意图旁用数字与单位标出力的。

3、物体由于而产生的力叫弹力。

4、压力的方向总是垂直于支持面指向被压的物体；支持力的方向总是垂直于支持面指向被支持的物体；绳的拉力方向总是沿着绳而指向绳收缩的方向。

5、地面附近的物体由于地球的而使物体受到的力叫重力。

重力的方向是，重力的作用点在。

6、两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种相对运动的力，这种力叫摩擦力。

7、摩擦力的方向总是与物体相对运动的方向。

8、一个物体在两个力的作用下，如果保持状态或状态，我们就说这两个力平衡。

9、二力平衡的条件是。

10、杠杆绕着的点叫做支点；使杠杆转动的力叫；阻碍杠杆转动的力叫。

11、通过力的作用点沿力的所画的直线叫做力的作用线。

12、从支点到叫动力臂；从支点到叫阻力臂。

13、杠杆的平衡条件是。

14、使用滑轮组时，若有n段绳子吊着动滑轮与重物，则绳的自由端移动的距离是重物移动距离的倍；若不考虑绳与滑轮间的摩擦及滑轮重，则提起重物所用的力就是物重的。

15、浮力的方向是。

16、浸没在液体中的物体，当F浮G物时，下沉；当F浮G物时，悬浮；当F浮G物时，上浮，最后漂浮，此时F浮G物。

一、力的示意图作图：1、方法指导：在进行力的示意图作图时，请同学们首先认真阅读题意，搞清楚题目中要你画的是什么力，要注意：不要多画力、也不要少画力。

具体方法请按以下三步进行。

(1). 明确力应该画在谁身上；（要画在谁身上，就把力的作用点点在谁身上）(2). 明确力的方向；（一般情况下，我们所接触到的力有：重力G，方向始终竖直向下；支持力F支，方向垂直接触面向外；压力F压，方向垂直接触面向里；拉力F拉，方向延绳子向外；摩擦力f ，方向与运动或想运动的方向相反。

人教版八年级物理下册期末考试题型专题复习力学图像题（含答案详解）1．小艾用如图所示装置，将一个柱形物体（ρ物>ρ水）缓慢浸入水中，物体不触碰容器底部和侧壁，容器中的水能没过重物但不溢出，他作出了物体受到的F浮、F拉、烧杯对桌面的压力F压随物体下表面到水面距离h变化的图像，下列四图中可能正确的是（）A．B．C．D．2．如图所示的图像中，描述的是同一种运动形式的是（ ）A．①与②B．①与③C．③与④D．②与③3．下列图像中，描述两个物理量间对应的关系正确的是A．水的重力与质量的关系B．水的密度与质量的关系C．水的密度与体积的关系D．水产生的压强与深度的关系4．将乒乓球从水底由静止释放，上升到露出水面之前，不计水的阻力，下列能描述浮力对乒乓球做功大小与时间关系的图像是（ ）A．B．C．D．5．如图所示，对“做功与时间”图像分析正确的是（ ）A．时间相同时，W甲>W乙B．做功相等时，t甲=t乙C．P甲>P乙D．P甲<P乙6．用压力计（可以测量压力大小的仪器）把一实心木块M（体积不变，密度小于水）压入水中完全浸没，如图所示M处于静止状态。

下列选项中能正确反映压力计示数F和水温t关系的是（ ）A．B．C．D．7．如图，甲乙两个实心物体静止在水平面上，甲为底面积为0.25m2、高3m的均匀柱状体，乙为边长为1m的正方体。

当沿水平方向截取不同高度的甲物体，并平放在乙物体正上方时，甲、乙对地面的压强随截取的高度h的变化如图所示，则下列说法错误的是（ ）A．甲乙密度相同B．h1=1.6m C．p1=1.6p0D．p1∶p2=4:58．如图所示，是甲、乙两物体做功与所需时间之间的关系图像，由图可知，甲物体的功率P甲与乙物体的A．P甲>P乙B．P甲<P乙C．P甲=P乙D．无法确定9．如图，左边的钩码个数和位置保持不变，弹簧测力计的作用点固定，能描述测力计示数F与θ关系的大致图像是（ ）A．B．C．D．10．如图甲所示，底面积为100cm2，质量为200g的柱形容器放置在水平地面上，容器足够高。

初二物理作图题练习试题答案及解析1.图是水中的鱼反射出的一条光线。

（1分）请在图中画出此光线在空气中的大致传播方向。

【答案】如图所示【解析】光线从水中射入空气中，折射光线远离法线（初中阶段可理解为空气大角）。

【考点】光的折射规律，折射光路作图。

2.在图中画出滑轮组最省力的绕线方式．【答案】【解析】首先要会组装滑轮组．知道承担物重的绳子段数越多越省力．在此题中，画出滑轮组最省力的绕线方式，所以要从动滑轮绕起．要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起．故答案为：【考点】滑轮组的设计与组装点评：此题考查了滑轮组的组装．滑轮组的组装有两种方法，从定滑轮绕起或从动滑轮绕起．从动滑轮开始绕，承担物重的绳子段数多．3.如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、弹力N和阻力f的示意图。

【答案】【解析】该人受到的重力方向竖直向下，作用点在重心，所受弹力方向垂直于斜面向上，作用点画在重心，阻力f的方向与运动方向相反，故方向沿斜面向上，作用点画在重心上，故画出该人所受重力G、弹力N和阻力f的示意图如图：【考点】力的示意图．点评：画力的示意图，就是用一条带箭头线段表示出力的三要素，所以要先正确分析力的大小、方向和作用点，再根据力的示意图的要求作出力的示意图．4.（1）画出图中的反射光线并标出反射角的大小.（2）请画出图中平行于薄凸透镜主轴的光线经透镜折射后的光线【答案】【解析】（1）在光反射作图中根据反射角等于入射角的规律完成。

已画出法线，入射光线与镜面的夹角是25°，所以入射角为90°-25°=65°．根据反射角等于入射角做出反射光线．反射角也为65°如图所示：（2）凸透镜对光线起到会聚作用平行于主光轴的光线会聚在凸透镜的焦点处。

入射光线与主光轴平行，则折射光线过焦点．如图所示：【考点】作光的反射光路图；透镜的光路图．点评：第一问主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念．第二问，凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．5.重为10牛的物体漂浮在液面，用力的图示法在图中画出物体受到的浮力F。

专题17 力学作图题专项（解析版）目录一、热点题型归纳........................................................................................................................................................【题型一】作物体受力示意图..........................................................................................................................【题型二】作物体受到指定力示意图..............................................................................................................【题型三】有关杠杆的作图..............................................................................................................................【题型四】滑轮组的作图..................................................................................................................................二、最新模考题组练....................................................................................................................................................【题型一】作物体受力示意图【典例分析】（2021•大庆）如图，利用轻杆将小球A固定在小车上，整体静止在水平面上。

八年级物理下册作图专项练习1．按题目要求完成下列作图：在图中作出投出的实心球在空中飞行时所受力的示意图．（空气阻力忽略不计）2．传送带上的物体随传送带一起做匀速直线运动，请画出物体的受力示意图．3．在图中，重为10牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮．4．用50N斜向下与水平方向成30°角的推力F推木箱，请在图中画出推力的示意图．5．根据要求完成下列作图：一个铅球在地面上向右滚动，请在图中画出铅球所受力的示意图．6．在图中，小车静止在光滑的水平桌面上，请画出小车所受力的示意图．7．在图中，分别画出杠杆的动力臂l1和阻力臂l2．8．如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2．9．请在图中，画出动力F1的力臂（L1）．10．画出下面动力F1的力臂．11．请在图中画出物块所受重力G的示意图和力F对支点O的力臂l．12．请在图中画出动力臂L1和阻力F2．13．如图所示的杠杆OABC可绕墙壁上支点O转动，在OA段中点出悬挂一重物G，请画出使杠杆在图示位置保持平衡时最小力F的示意图及其力臂L．14．如图所示，用羊角锤可以拔钉子，羊角锤可以看做一个杠杆，在锤柄上A点画出最小力F 的示意图．15．如图所示，请画出茶壶受到的重力G的示意图，若人在倒茶水时，以O为支点，请画出作用在A点上的最小动力F．16．如图所示，工人师傅想把油桶滚上台阶，请你帮他画出需要用的最小力．17．用滑轮组提升重物，重物的重力为G，请在图中画出拉力F=的绳子的绕法．（不计动滑轮、绳重和摩擦）18．（1）如图所示的装置中，按要求画出滑轮组的绕绳方式．（2）如图撬石头，找出最省力的支点O，动力F1与阻力F2，画出动力臂L1．19．滑轮组最省力的绕法20．用如图所示的滑轮组提升重物，已知物重为250N，每只动滑轮重15N，绳重及摩擦不计，给你一根能承受60N拉力的绳子，画出滑轮组的绳子绕法．21．如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法．22．小华借助滑轮组提升重物，请画出最省力的绕线方法．23．试在如图中画出最省力的绳子绕法．24．如图所示，某人用滑轮组提升重物，请你在画出他使用滑轮组最省力的绕法．25．画出滑轮组最省力的绳子的绕法八年级物理下册作图专项练习参考答案与试题解析一．作图题（共25小题）1．（2017•宝应县一模）按题目要求完成下列作图：在图中作出投出的实心球在空中飞行时所受力的示意图．（空气阻力忽略不计）【分析】不计空气阻力，空中飞行的球只受重力的作用，画出重力的示意图即可．【解答】解：空中飞行的实心球只受到重力的作用．重力的作用点在它的球心上，方向竖直向下，力的示意图如图所示：【点评】画重力的示意图首先找重心，然后用一条带箭头的线段表示重力，箭头指示的方向就是重力的方向﹣﹣﹣竖直向下，最后用G表示出这个力．2．（2017•双台子区校级一模）传送带上的物体随传送带一起做匀速直线运动，请画出物体的受力示意图．【分析】物体做水平方向向左匀速运动，物体受到两个力：它的重力G，传送带对它的支持力F，这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．【解答】解：由于物体和传送带一起匀速运动，相对静止，所以物体不受摩擦力的作用，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向分别画一条有向线段表示出重力和支持力，注意作图时两条线段长度要相等．如图所示：．【点评】物体匀速运动时，受平衡力：这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．易错点：确定不准是否受摩擦力．3．（2017•青浦区一模）在图中，重为10牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮．【分析】首先根据小球在水中的状态判断小球所受浮力大小，再确定一个标度，并用这个标度去准确表示出力的大小．【解答】解：小球在水中悬浮，则所受浮力F浮=G=10N，选取标度为5N，过水球重心沿竖直向上的方向画一条有向线段，使线段长度为标度的2倍．如图所示：【点评】此题考查了力的图示的画法，力的图示比示意图要求更加严格，在作图时，注意线段的长度必须与标度统一起来．4．（2017春•泰兴市期中）用50N斜向下与水平方向成30°角的推力F推木箱，请在图中画出推力的示意图．【分析】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点．【解答】解：推力的作用点为手与木箱的接触点，即A点；推力的方向斜向下，且与水平方向成30°角；过推力的作用点，沿推力的方向画一条有向线段，并标明大小F=50N．如图所示：．【点评】本题考查了力的示意图的画法．画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图．5．（2017春•太仓市期中）根据要求完成下列作图：一个铅球在地面上向右滚动，请在图中画出铅球所受力的示意图．【分析】力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向．画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力．【解答】解：根据生活经验可知，铅球在地面上向右滚动，在水平方向上速度越来越慢，是因为受到摩擦力的作用，所以摩擦力的方向和相对运动方向相反，即水平向左．在竖直方向上，铅球受到重力和支持力，这两个力是一对平衡力．如图：【点评】画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图．6．（2017春•宜兴市期中）在图中，小车静止在光滑的水平桌面上，请画出小车所受力的示意图．【分析】（1）首先对物体进行受力分析，顺序是：重力一定有，弹力看四周，分析摩擦力，不忘液气浮；（2）力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向．【解答】解：（1）物体静止，则受平衡力，这两个力是竖直向下的重力G和竖直向上的支持力F，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．（2）重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如图所示：【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等7．（2017•徐汇区二模）在图中，分别画出杠杆的动力臂l1和阻力臂l2．【分析】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．④用字母L1或l2标出．【解答】解：反向延长动力和阻力的作用线，然后从支点O分别向动力作用线、阻力作用线作垂线，垂线段的长度即为动力臂和阻力臂，如图所示：．【点评】此题考查了力臂的画法，力臂是从支点到力的作用线的距离，在作图时，注意确定支点和两个力，做出力臂后要用符号标出对应的力臂．8．（2017•贺兰县校级模拟）如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2．【分析】要解决此题，需要掌握力臂的概念，知道力臂是指从支点到力的作用线的距离．【解答】解：已知支点O，从支点向F1的作用线做垂线，垂线段的长度即为动力臂L1；从支点向阻力F2作用线引垂线，垂线段的长度即为阻力臂L2．如图所示：【点评】此题主要考查了有关力臂的画法，首先要掌握力臂的画法，确定支点，从支点向力的作用线引垂线．垂线段的长度即为力臂．9．（2017•桂林二模）请在图中，画出动力F1的力臂（L1）．【分析】根据力臂是指从支点到力的作用线的距离画出力臂即可．【解答】解：延长动力F1的作用线，然后过支点O做力的作用线的垂线段，用L1表示，如图所示：．【点评】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．10．（2017•屯昌县一模）画出下面动力F1的力臂．【分析】力臂是从支点到力的作用线的距离．由支点向力的作用线做垂线，垂线段的长度即为力臂．【解答】解：延长力F1得到动力的作用线，然后由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1．如图所示：【点评】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．11．（2017•临沂一模）请在图中画出物块所受重力G的示意图和力F对支点O的力臂l．【分析】做重力的示意图，首先找出重心；然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．【解答】解：过物块的重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上符号G；从支点向力F的作用线作垂线，支点到垂足的距离就是力臂l．如图所示：【点评】牢记重力的方向总是竖直向下的．作力臂时要找好支点与力的作用线，力臂应是从支点到力的作用线的距离．12．（2017•枣阳市校级模拟）请在图中画出动力臂L1和阻力F2．【分析】根据力与力臂垂直的关系进行作图，即过支点作动力作用线的垂线段，即为动力臂；过阻力臂的末端作垂直于杠杆的作用力F2．【解答】解：过支点O作垂直于F1作用线的垂线段，即动力臂L1；过L2的末端作垂直于L2的阻力，与杠杆的交点B为阻力作用点，方向斜向上，即F2．如图所示：．【点评】本题考查学生对力臂的画法掌握情况，关键知道力和力臂是垂直的．13．（2017•文登区一模）如图所示的杠杆OABC可绕墙壁上支点O转动，在OA段中点出悬挂一重物G，请画出使杠杆在图示位置保持平衡时最小力F的示意图及其力臂L．【分析】（1）根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．（2）在通常情况下，连接杠杆支点和动力作用点这两点所得到的线段最长，依此为动力臂，最省力．【解答】解：（1）连接OC，若在C端施力F，当F的方向与OC垂直时动力臂最大，此时最省力；（2）根据杠杆平衡的条件，要使杠杆平衡，动力方向斜向上，据此可画出最小的动力，如图所示：【点评】杠杆中的最小动力，可以按照以下几个步骤进行：（1）确定杠杆中的支点和动力作用点的位置；（2）连接支点与动力作用点，得到最长的线段；（3）经过动力作用点做出与该线段垂直的直线；（4）根据杠杆平衡原理，确定出使杠杆平衡的动力方向．14．（2017春•松江区月考）如图所示，用羊角锤可以拔钉子，羊角锤可以看做一个杠杆，在锤柄上A点画出最小力F的示意图．【分析】由杠杆的平衡条件F1L1=F2L2可知，当动力臂最大时，动力最小，即最省力．连接支点和力的作用点A即是最大动力臂，再作出最小力．【解答】解：动力臂越长越省力，最长的动力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可．如图所示：．【点评】此题主要考查了杠杆中最小的力的问题，将所学的物理知识与生活实际联系在起来．要做出杠杆中的最小动力，可以按照以下几个步骤进行：（1）确定杠杆中的支点和动力作用点的位置（2）连接支点与动力作用点，得到最长的线段（3）经过动力作用点做出与该线段垂直的直线（4）根据杠杆平衡原理，确定出使杠杆平衡的动力方向．15．（2016•红安县模拟）如图所示，请画出茶壶受到的重力G的示意图，若人在倒茶水时，以O为支点，请画出作用在A点上的最小动力F．【分析】根据杠杆平衡条件，当杠杆平衡，在阻力和阻力臂不变时，动力臂最长，动力最小．据此确定动力的方向，再画出其力臂．【解答】解：根据杠杆平衡条件，当杠杆平衡，在阻力和阻力臂不变时，动力臂越长，动力越小．所以，连接OA，在A点垂直OA向上施加力，动力臂最长、最省力，作力F的示意图，其力臂为L，如图所示：【点评】知道当杠杆平衡，在阻力和阻力臂一定时，动力臂越长，动力越小；当阻力、动力臂一定时，阻力臂越小、越省力．以支点到力的作用点的距离为力臂是最大的力臂．16．（2016•老河口市模拟）如图所示，工人师傅想把油桶滚上台阶，请你帮他画出需要用的最小力．【分析】由杠杆的平衡条件可知：当阻力、阻力臂一定时，动力臂越大，则动力越小；因此解答此题，只需找出使动力臂最大的动力作用点，然后作动力臂的垂线即可．【解答】解：由杠杆的平衡条件可知，在阻力乘阻力臂不变时，动力臂越长所用的动力越小；如图，支点为O，过支点O做直径OA，过A做OA的垂线，可得动力的作用线，按这个方向用力，动力臂最长，最省力，如图所示．【点评】在处理此类杠杆中最小力的问题时，可按以下步骤进行：①确定支点和动力作用点；②过动力作用点做出与动力臂垂直的直线，即动力作用线．17．（2016春•安庆期末）用滑轮组提升重物，重物的重力为G，请在图中画出拉力F=的绳子的绕法．（不计动滑轮、绳重和摩擦）【分析】省力多少和绳子的绕法，决定滑轮组的使用效果．不计动滑轮重与摩擦，动滑轮被几根绳子承担，拉力就是物体和动滑轮总重的几分之一．【解答】解：拉力F=G，物重由3段绳子承担，应从定滑轮下面挂钩开始绕，依次绕过动滑轮、定滑轮，如图所示：【点评】滑轮组设计原则可归纳为：奇动偶定；一动配一定，偶数减一定，变向加一定．18．（2016春•尚志市期末）（1）如图所示的装置中，按要求画出滑轮组的绕绳方式．（2）如图撬石头，找出最省力的支点O，动力F1与阻力F2，画出动力臂L1．【分析】（1）滑轮组绳子的绕法有两种（一是绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复绕，这种绕法有偶数段绳子承担物重；二是绳子先系在动滑轮的固定挂钩上，然后再绕过上面的定滑轮再向下反复绕，这种绕法有奇数段绳子承担物重），根据n的数值分别画出．（2）根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，在阻力×阻力臂一定的情况下，动力臂越大，动力将越小．【解答】解：（1）如图1，n=2，从定滑轮的固定挂钩上绕起；如图2，n=3，从动滑轮的固定挂钩上绕起；如图3，n=4，从定滑轮的固定挂钩上绕起；如图4，n=5，从动滑轮的固定挂钩上绕起；绕法如图所示：（2）由图示可知，当杠杆与地面的接触点为支点时，作用在A点的动力力臂最大，此时动力最小，力垂直于杠杆向上，过支点O作最小力的作用线的垂线即为最小力的示意图；阻力的作用点在石头与杠杆的接触点上，方向竖直向下，如下图所示：【点评】（1）此题主要考查滑轮组承担物重绳子段数n的应用，①确定绕法：假设有n段绳子在拉重物，若n为奇数，则绳子是系在动滑轮的固定挂钩上开始绕；若n为偶数，则绳子是系在定滑轮的固定挂钩上开始绕；②滑轮组省力情况：F=G．（2）本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论．19．（2017•蓝田县校级模拟）滑轮组最省力的绕法【分析】要解决此题，需要知道滑轮组的绕线方法．可以从定滑轮或动滑轮绕起．要知道从动滑轮绕起比从定滑轮绕起多中间一根绕线承担物重，更省力．【解答】解：只有一个动滑轮，要求滑轮组最省力，则绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，此时动滑轮上的有效股数为3．如图所示：【点评】最省力的滑轮组绕绳方法：绳子先系在动滑轮的固定挂钩上，绕过定滑轮，再绕过动滑轮．20．（2017秋•扬中市月考）用如图所示的滑轮组提升重物，已知物重为250N，每只动滑轮重15N，绳重及摩擦不计，给你一根能承受60N拉力的绳子，画出滑轮组的绳子绕法．【分析】根据F=（G物+G动）求出承重绳子的股数，然后作出滑轮组的绕法．【解答】解：绳重及摩擦不计，F=（G物+G动）=（250N+15N×2）=60N，所以，n≈4.67，则承重绳子的股数应为5，即n=5，滑轮组绕法如图所示：【点评】此题考查滑轮组的设计与组装，在进行绕线时注意题目要求，可以确定始端或末端顺次缠绕．21．（2016•东营）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法．【分析】最省力的绕绳方法即是承担物重的绳子段数最多，先分析出应由3段绳子承担物重，才按照“奇动偶定”的原则确定绕绳方案．【解答】解：从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，提升物体绳子条数为3，是最省力的绕法，如图所示：【点评】省力多少和绳子的绕法，决定滑轮组的使用效果．动滑轮被几根绳子承担，拉力就是物体和动滑轮总重的几分之一．22．（2016春•中山市期末）小华借助滑轮组提升重物，请画出最省力的绕线方法．【分析】在使用滑轮组提升重物时，既要考虑到它的省力情况，还应注意动力的施力方向．【解答】解：对由一个动滑轮和两个定滑轮组成的滑轮组，可绕线方法有三股和四股两种，两种方法拉力的方向不同，有三股绕线的方法拉力方向向下；有四股绕线的方法拉力方向向上，根据题意小华站在地面上可知拉力方向向下，因此要从动滑轮绕起．如图所示：【点评】此题考查了滑轮组的组装，滑轮组的绕线方法不同，拉力的方向不同，达到省力程度也不同．23．（2016春•秦皇岛期末）试在如图中画出最省力的绳子绕法．【分析】要解决此题，需要知道滑轮组的绕线方法．可以从定滑轮或动滑轮绕起．要知道从动滑轮绕起比从定滑轮绕起多中间一根绕线承担物重，更省力．【解答】解：只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮．如图所示：【点评】最省力的滑轮组绕绳方法：绳子先系在动滑轮的固定挂钩上，绕过定滑轮，再绕过动滑轮．24．（2016秋•南京校级月考）如图所示，某人用滑轮组提升重物，请你在画出他使用滑轮组最省力的绕法．【分析】首先要会组装滑轮组．知道承担物重的绳子段数越多越省力．在此题中，人在地面用力，所以拉力方向下．【解答】解：要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起．如下图所示：【点评】此题考查了滑轮组的组装．滑轮组的组装有两种方法，从定滑轮绕起或从动滑轮绕起．从动滑轮开始绕，承担物重的绳子段数多．25．（2015春•平泉县校级月考）画出滑轮组最省力的绳子的绕法【分析】滑轮组的省力情况取决于承担物重的绳子的段数，也就是看有几段绳子连着动滑轮，段数越多越省力．【解答】解：将绳子的一端固定在定滑轮的挂钩上，然后将绳子绕在滑轮组上．如图所示：【点评】滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子的段数，明确了这一点，滑轮组的绕法就变得非常简单．。

物理八年级下册物理作图题试卷复习练习(Word版含答案)1．如图所示，将一个小球浸没在水中，由静止释放。

请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。

答案：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图解析：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图2．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。

答案：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段解析：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：3．如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放（无初速度）在传送带上，请作出物体刚放上传送带时所受的摩擦力f的示意图。

答案：【详解】由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用解析：【详解】由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用f表示，如下图所示4．小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。
