八年级物理——作图专题例题1、如下左图所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小。

例题2、根据光的反射定律和上右图中的入射光线、反射光线，画出平面镜的位置。

例题3、小明用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。

例题4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在下图中画出入射光线人经潜望镜进人人眼的光路图。

例题5、一发光点发出的光经过平面镜反射后如下图所示，请作图找出发光点的位置。

（例6图）例题6、如图根据平面镜成像特点，画出图中物体AB 在平面镜中所成的像。

例题7、自行车的“尾灯”是由许多很小的角反射器组成的。

角反射器其实就是两个相互垂直的平面镜，如图所示。

请在图上准确画出所给入射光线经两平面镜反射的反射光线.例8图 例9图例题8、如图所示S 为发光点，MN 为平面镜，请画出由S 点发出并经平面镜反射后通过Ａ点的光线。

例题9、如图所示，一束光线从空气斜射到水面发生反射和折射，请在图中作出反射光线和折射光线。

例10、如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．例题11、如上图所示，人眼在A 处看见河里B 处有一白色鹅卵石，若从A 处用激光手电筒的激光束能照射到白色鹅卵石上，请画出从A 处射出的激光束照射到白色鹅卵石上的光路图。

例题12、完成图中的光路图。

例题13、在下图方框中填入适当的透镜，并完成光路。

例题14、、如图所示是小明探究凸透镜成像的一次实验，请你根据自己探究出来的凸透镜成像规律，在图上画出物体AB 所成的像(包括像的大小，正倒、大概位置，)。

例题15、A ’B ’是物体AB 经过凸透镜所成的像，CC ’是主光轴，在图中大致的位置上画 出透镜和焦点F 。

课后作业：1、试在图中画出钟表面指针的位置。

2、如图所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线，并标出反射角（在反射角内标上 ）。

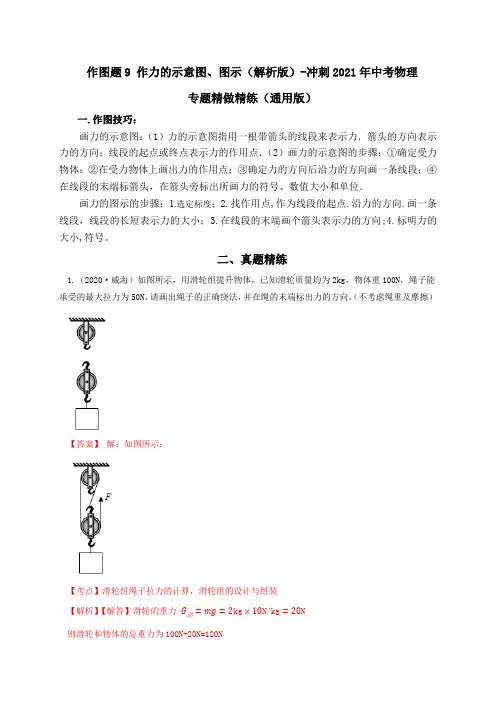

作图题9 作力的示意图、图示（解析版）-冲刺2021年中考物理专题精做精练（通用版）一.作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段，线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。

二、真题精练1.（2020·威海）如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N，绳子能承受的最大拉力为50N。

请画出绳子的正确绕法，并在绳的末端标出力的方向。

（不考虑绳重及摩擦）【答案】解：如图所示；【考点】滑轮组绳子拉力的计算，滑轮组的设计与组装=mg=2kg×10N/kg=20N【解析】【解答】滑轮的重力G动则滑轮和物体的总重力为100N+20N=120N已知绳子能承受的最大拉力为50N，当绳子承担重物的段数为3时，则能够提升物体的最大重力为G max=3F−G动=3×50N−20N=130N当绳子承担重物的段数为2时，则能够提升物体的最大重力为G max′=2F−G动=2×50N−20N=80N物体重100N，大于80N，小于130N，所以滑轮组上绳子承担重物的段数为3，起点从动滑轮的挂钩开始，绳子末端的拉力向上，如图所示【分析】根据质量计算重力，结合绳子的最大拉力计算绳子股数，再将滑轮组绕线。

2.（2020·南宁）请在图中画出绳子的绕法，使滑轮组达到最省力的效果｡【答案】解：如图所示：【考点】滑轮组的设计与组装【解析】【解答】由图示可知，此滑轮组绕线时，可将绳子固定在定滑轮上，此时承重绳子为2根；还可将绳子固定在动滑轮上，此时承重绳子为3根。

作图题9 作力的示意图、图示一.作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段，线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。

二、真题精练1.（2020·威海）如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N，绳子能承受的最大拉力为50N。

请画出绳子的正确绕法，并在绳的末端标出力的方向。

（不考虑绳重及摩擦）2.（2020·南宁）请在图中画出绳子的绕法，使滑轮组达到最省力的效果｡3.（2020·凉山）如图所示，某人站立在地面上用滑轮组将物体A匀速向上拉起，请在图中用笔画线代替绳子画出所用滑轮组绳子绕法。

4.（2017九上·灌南期中）站在地面上的人想用尽可能小的力提升水桶。

请在图中画出滑轮组绳子的绕法。

5.（2017八下·南江期末）小华和他的兴趣小组利用如图所示的滑轮组进行实验，人以600N的力向下拉绕在滑轮组上的绳子的一端，10秒钟绳端移动了1.5m，重物上升0.5m，请画出小华兴趣小组所用滑轮组的绕线情况。

6.（2017八下·鄂州期末）请你用笔画线代替细线，按图中要求将两个滑轮连接成滑轮组．7.（2017八下·抚宁期末）建筑工地上，工人师傅将如图丙所示的滑轮装配成最省力的滑轮组，利用它站在地面上向下拉绳提升重物．请在图中画出滑轮组的绕线．8.（2017八下·抚宁期末）站在地面上的人想用尽可能小的力提升水桶．请在图中画出滑轮组绳子的绕法．9.（2017八下·岳池期末）小阳站在地面上，要利用两个滑轮组装成的滑轮组将重物提升到楼上．请在图中画出最省力的滑轮组绕绳方法．10.（2017八下·永登期末）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法．三．模拟演练1.如图，人站在地面上将重物拉起，画出滑轮组最省力的绕线方法．2.下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．3.如图所示，某人站在地上使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法．4.如图所示，要以最省力的方式拉动汽车，请画出滑轮组的绕绳方式．5.用滑轮组提升重1000N的物体。

玉溪市名师工作室
(二)答题规则
初中物理专题复习
规则1：力臂是支点到力的作用线的垂线段(标注垂直符号 “┑”)，不是连接支点和力的作用点的线段。
规则2：力臂的起始位置用大括号标示，要注意标注相应的 字母。
规则3：根据作图需要可将力的作用线正向或反向延长，延 长线都要画成虚线。
玉溪市名师工作室
初中物理专题复习
滑轮组的绕法
(一)解题步骤
1. 绳子段数n的确定：n s 或 n G物 G动 (不计绳重和摩擦)
h
F
2. 绳子固定端位置的确定：按“奇动偶定”的原则确定绳 子的固定端(若n为偶数，则绳子的起始端系在定滑轮上；若n为 奇数，则绳子的起始端系在动滑轮上)
玉溪市名师工作室
初中物理专题复习
3. 绳子自由端的拉力方向的确定： (1)如果要求改变力的方向，则绳子自由端最后应从定滑轮 上绕出。 (2)如果要求用最省力的方法，则承担物体的绳子段数应为 最多。
和重力的示意图．
F支
F浮
G G
玉溪市名师工作室
初中物理专题复习
7. 如图7是用钓鱼竿钓鱼的情景，其中动力为F1，阻力为F2，请 在图中作出阻力F2的力臂L2．
8. 如图8所示中，杠杆在图示位置静止，请画出作用在A点的最 小力F及其力臂L．
L2
玉溪市名师工作室
F L
初中物理专题复习
9. 如图9是一种抽水马桶的水箱自动上水装置示意图．当水箱内 的水达到一定深度时，浮标带动杠杆压住入水口，停止上 水．请在图中作出力F1、F2的力臂L1、L2，O为支点．
10.如图10是一种活塞式抽水机示意图，请在图中画出手柄所受 动力F1的力臂L1及阻力F2．
L1Leabharlann L2玉溪市名师工作室

初中物理作图题专题训练作图题是中考的常考题型，一般是根据题目的要求，作出适当的图象、图线，并不要求说明作图的依据。

这类试题从涉及的知识点上可分为力学作图题、光学作图题和电学、电磁学作图题等。

典例分析：1.力学作图力学作图题主要包括：画力的示意图（或图示）、作杠杆的力臂、画出施加在杠杆上的力、画出滑轮组的绕线方法等。

（1）力的示意图例1 如图1-1所示，小明用100N的力推墙壁，请画出该力的示意图。

图1-1变式训练1 如图1-2所示，工人用200N的沿斜面向上的推力，将一个质量为30kg的木箱推上斜面。

用力的图示法将木箱受到的重力和推力表示出来。

（g取10N/kg）图1-2（2）简单机械作图例2（2011衢州）如图1-3所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；(2)钓鱼竿属于杠杆(选填“省力”、“费力”或“等臂”)。

图1－3变式训练2 (2010德州)如图1-4所示，轻质杠杆可绕O 转动，杠杆上吊一重物G ，在力F 作用下杠杆静止在水平位置，l 为F 的力臂，请在图中作出力F 的示意图及重物G 所受重力的示意图。

变式训练3 如图1-5所示的弯曲杠杆，OA OC BC ==，在A 端吊一重物G ，请问在哪一点加一最小的力F ，使AO （O 为支点）保持水平平衡，试画出此力的方向和力臂。

例3 用滑轮组提升重1000N 的物体A ，若每个滑轮重50N ，绳子能承受的最大拉力为500N ，请在图1-6中画出绕绳的方法。

（不计绳重的摩擦）2.光学作图光学作图题主要包括：光的反射、折射作图等。

其中，在光的反射作图中涉及到平面镜成像的作图，而在光的折射作图中涉及涉及透镜的光路图和近视眼的作图。

（1）光的反射例4 （2011 菏泽）如图1-7所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

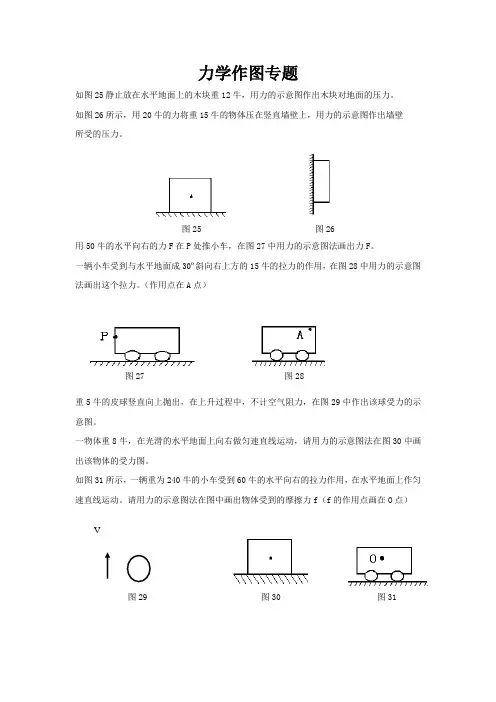

图25 图26力学作图专题如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。

如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁所受的压力。

用50牛的水平向右的力F在P处推小车，在图27中用力的示意图法画出力F。

一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。

（作用点在A点）重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。

一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。

如图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。

请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点）图29 图30 图31 V图27 图28如图所示，作出挂在墙上重为G的小球受力示意图。

作出斜面上匀速运动小木块的受力示意图。

如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。

当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A在水平方向受力的示意图（忽略空气阻力）。

如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。

已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。

物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的示意图。

物体随水平传送带匀速移动，作出物体所受力的示意图。

物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。

作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。

粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。

如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。

个性化教学辅导教案力学作图涉及的知识点主要有：物体所受的重力、弹力、摩擦力的示意图；综合分析物体所受到的力作图；杠杆所受到的力及力臂作图；滑轮组的绕线。

一、指定力的示意图1.【题型纵览】作重力、弹力（拉力、压力、支持力推力、与水平方向成某一角度的拉力或推力）、摩擦力、浮力等的示意图。

2.【作图技法】1.确定受力物体、力的作用点和方向（只画出题目中要求的力）。

2.在箭头附近标明力的符号，如果已知力的大小要标明力的数值和单位。

3.同一物体受到两个或两个以上的力，作用点一般取在同一个点上（若作用点不明确，通常都取在物体的重心上）。

4.在同一个图中，力越大，表示力的线段越长。

特别提醒：①画重力的示意图时，作用点必须画在重心上，且方向一定是竖直向下；②画压力示意图时，压力的作用点务必画在受力物体表面上，且压力作用线与接触面垂直关系画垂直符号；③画与水平方向成一定角度的拉力或推力时，一定要标注角度。

④画力的图示时，一定要画出标度，线段的总长度是标度的整数倍。

3.【典例剖析】例1：如图所示，小车在水平面上运动，受到与水平面成30°角的斜向右上方100N的力，画出小车受到的拉力的示意图．【解析】拉力的作用点在小车右边缘的中点，方向与水平方向成30°角斜向右上方，大小为100N；如下图所示：例2：如图所示，橡皮用细线拴住作圆周运动，请画出橡皮所受重力的示意图．【解析】橡皮所受的重力竖直向下，从橡皮的重心向下作重力的示意图，如图所示：例3如图甲所示，用托盘秤称苹果，苹果对托盘的压力为F，请在图乙中画出F的示意图．【解析】受力物体是托盘，故苹果对托盘的压力F的作用点在托盘上，压力的方向是竖直向下的．如图所示：例4：如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图．【解析】重力的方向竖直向下，压力的作用点是球与墙壁的接触点，然后过作用点作垂直于墙壁，并指向墙里面的压力．如图所示：例5：如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．【解析】小球悬浮在水中，物体所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮；物体的重力与浮力大小相等，方向相反，作用点都在重心，同理做出重力的示意图，因为这两个力是一对平衡力，所以作图时两条线段长度要相等如下图所示：例6：在如图中，小球受到绳子的拉力F为2牛．用力的图示法画出拉力F．【解析】可设标度为1N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为2N．故答案为：例6：如图所示，A处于静止状态，B在拉力作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图（力的作用点图中已标出）．【解析】以A为研究对象，受向左的拉力和向右的摩擦力才会保持静止，支持力方向竖直向上，如图所示：二、受力分析作图1.【题型纵览】已知物体的运动状态画出物体所受到的力的示意图或画出某一方向受到的力。

1力学作图专题知识储备：1、力的 、 和 叫做力的三要素。

2、画力的示意图的方法是：在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的 ，线段的起点或终点表示力的 ，在同一个图中，力越大，线段应该越 。

有时还可以在力的示意图旁用数字和单位标出力的 。

3、物体由于 而产生的力叫弹力。

4、压力的方向总是垂直于支持面指向被压的物体；支持力的方向总是垂直于支持面指向被支持的物体；绳的拉力方向总是沿着绳而指向绳收缩的方向。

5、地面附近的物体由于地球的 而使物体受到的力叫重力。

重力的方向是 ，重力的作用点在 。

6、两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种 相对运动的力，这种力叫摩擦力。

7、摩擦力的方向总是与物体相对运动的方向 。

8、一个物体在两个力的作用下，如果保持 状态或 状态，我们就说这两个力平衡。

9、二力平衡的条件是 。

10、杠杆绕着 的点叫做支点；使杠杆转动的力叫 ；阻碍杠杆转动的力叫 。

11、通过力的作用点沿力的 所画的直线叫做力的作用线。

12、从支点到 叫动力臂；从支点到 叫阻力臂。

13、杠杆的平衡条件是 。

14、使用滑轮组时，若有n 段绳子吊着动滑轮和重物，则绳的自由端移动的距离是重物移动距离的 倍；若不考虑绳与滑轮间的摩擦及滑轮重，则提起重物所用的力就是物重的 。

15、浮力的方向是 。

16、浸没在液体中的物体，当F 浮 G 物时，下沉；当F 浮 G 物时，悬浮；当F 浮 G 物时，上浮，最后漂浮，此时F 浮 G 物。

一、力的示意图作图：1、方法指导：在进行力的示意图作图时，请同学们首先认真阅读题意，搞清楚题目中要你画的是什么力，要注意：不要多画力、也不要少画力。

具体方法请按以下三步进行。

(1). 明确力应该画在谁身上；（要画在谁身上，就把力的作用点点在谁身上）(2). 明确力的方向；（一般情况下，我们所接触到的力有：重力G ，方向始终竖直向下；支持力F 支，方向垂直接触面向外；压力F 压，方向垂直接触面向里；拉力F 拉，方向延绳子向外；摩擦力f ，方向与运动或想运动的方向相反。

《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。

3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。

(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。

7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。

8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。

9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。

12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。

14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。

15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。

16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。

18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。

专题四作图题作图题类型一光学作图题命题点1光的反射和折射作图1．(2020·金沙县校级模拟)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射。

请在图中作出反射光线且标出反射角的大小，并大致作出折射光线。

2．如图所示，一条光线从透明玻璃砖的一面垂直入射，玻璃砖的截面为等腰三角形，顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

3．(2020·黔西南州中考)如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。

画出人眼看到硬币的光路图。

命题点2平面镜成像作图4．(2020·遵义二模)如图所示，请在图中作出AB在平面镜中的像A′B′。

5．画出图中点光源S发出的光线经平面镜反射后过P点的光路。

命题点3透镜三条特殊光线作图6．(2020·织金县期末)如图所示，请画出入射光线a、b、c经过透镜后的折射光线。

7．(2020·眉山中考)如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S′。

8．(2020·丹东中考)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线(该光线的延长线过凹透镜的虚焦点F1)经凹透镜折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。

类型二力学作图题命题点1力的示意图9．(2020·无锡中考)如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。

10.(2020·安顺中考)如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。

请在图中画出长木板对物块作用力的示意图。

(O 点为力的作用点)命题点2杠杆与滑轮作图11．(2020·重庆中考A卷)如图，力F作用在杠杆的A端，画出它的力臂l。

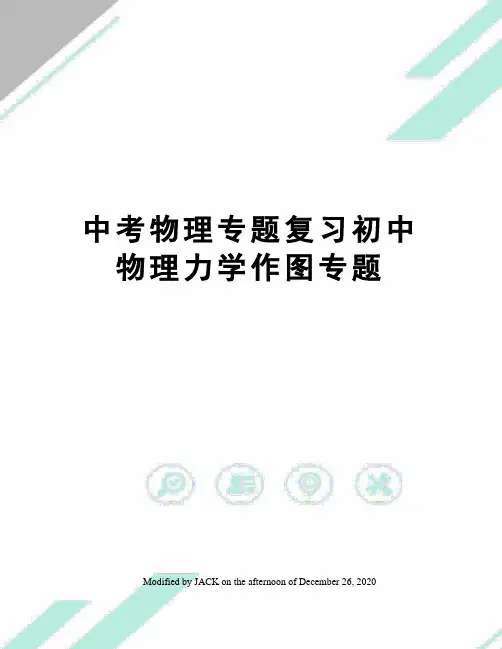

中考物理专题复习初中物理力学作图专题Modified by JACK on the afternoon of December 26, 20202017年中考物理专题复习力学作图专题如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。

如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁所受的压力。

用50牛的水平向右的力F在P处推小车，在图27中用力的示意图法画出力F。

一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。

（作用点在A点）重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。

一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。

图29 图30 图31如图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。

请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点）如下图所示，做出木块和小球受力示意图。

如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。

当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A在水平方向受力的示意图（忽略空气阻力）。

V如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。

物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。

已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。

物体随水平传送带匀速移动，作出物体所受力的示意图。

物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。

作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。

粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。

人教版八年级物理力学作图专题训练1. (2022徐州市中考物理模拟试卷)(2分)放风筝是我国的一项民俗。

如图为小亮放风筝时的情景，请画出风筝所受重力及风筝线对手中线轴拉力的示意图。

(O点为风筝的重心)2. 作出小球摆动到如图所示位置时受到的重力和拉力的示意图。

3. 静止在水平桌面上的排球受到哪几个力的作用？施力物体分别是谁？请在图中画出排球受力的示意图。

4. 如图所示用绳拴着一物体在水平面内，沿箭头方向做圆周运动，画出物体所受力的示意图(不考虑空气阻力)。

5. 如图所示，一悬挂在空中的小球正在左右摆动，请画出其在A处所受力的示意图(不计空气阻力)。

6. 如图所示，在水平桌面上用手指压铅笔尖，请画出铅笔尖对手指弹力的示意图．7. 作出下列各力的示意图．(1)如图甲所示，小车A受到与水平面成45°角的斜向右上方、大小是25N的拉力，作用点在C点．(2)用细绳系住小球B挂在墙上，如图乙所示，球受到绳子的拉力是20N.试画出绳子对小球的拉力．8. 如图所示，质量为30kg的小明沿滑道下滑，所受滑道对他的弹力大小为250N，请画出小明受到的重力和弹力的示意图.(g取10N/kg)9. 如图所示，带支架的小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，物块B在表面粗糙的小车上，请画出此时物块B的受力示意图。

10. 如图甲，小丽站在商场的手扶电梯上，随梯匀速下楼，运动轨迹如图乙虚线所示。

在图乙中画出小丽的受力示意图。

(图中“⋅”表示小丽)11. 如图所示，一物块沿固定的光滑斜面下滑请画出物块的受力示意图。

12. 如图所示，竖直墙壁上用细线悬挂重20N的球，请画出球所受的拉力和支持力的示意图。

13. (1)如图甲，一个重2N的木块静止在斜面上，请作出木块对斜面的压力F及木块所受静摩擦力f的示意图。

(2)如图乙所示，车正在减速前进，A是悬挂在车厢内的物体，悬挂A的细线没有画出。

请画出悬挂A物体的细线，并画出物体A的受力示意图。

作图题专题------力学1．如图，金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图。

2．如图，杠杆的一端挂一重物，杠杆处于静止状态，请画出力F的力臂L。

3．钓鱼竿钓鱼的示意图如图所示，O为支点，F1是手对鱼竿的作用力，请画出：①鱼线对钓鱼竿拉力F2的示意图；②F1的力臂。

4．如图所示，作出：①重物M所受重力的示意图；②以O为支点，力F1的力臂.5．如图所示，F1是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂和阻力的示意图。

6．请画出图中动力F1的力臂L1和物体所受重力的示意图．7．粗细均匀棒的一端在力F的作用下（如图所示），处于杠杆平衡状态．要求：（1）画出棒所受重力G的示意图；（2）画出力F的力臂l1；（3）比较两力的大小：G______F。

8．如图所示，课桌的重心在O点，若在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出F相对于A点的力臂l1、重力G的示意图、并标出重力的力臂l2。

9．图所示是能绕O点转动的杠杆，请画出足球受到的重力G和力F的力臂L.10．如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图．11．如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。

支架可以看作杆杠，以O为支点，在支架P孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P孔处画出铁线到墙的方向。

并画出铁线拉力F的力臂l．12．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．MF1ABOA B乙FOA13．如图乙所示，有一铅球放在水平桌面上．请画出铅球对桌面的压力和桌面对铅球的支持力的示意图．14．为使杠杆ON在图中位置能保持静止，需在M点施加一个力F．画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图；15．图6中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图。

2019年中考物理真题集锦——专题三：力学作图1.（2019贵港，21）用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。

请在图中画出小球离开弹簧后所受到的力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。

2.（2019德阳，17）如图所示，雨燕沿虚线方向匀速自由飞翔，在图中画出雨燕所受重力和空气对它的作用力的示意图。

3. (2019衡阳，20)如图所示，小球被固定在静止的金属框架上，画出小球所受作用力的示意图。

4.(2019邵阳，30)一个物体静止在斜面上，如图所示，请做出物体所受重力的示意图。

5.（2019年郴州，24）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。

6.（2019临沂，28）如图所示，一瓶饮料静置在停止运转的传送带上。

请在图中画出饮料瓶受重力的示意图。

（图中的A点为饮料瓶的重心）7.（2019常德，24）画出下图中小球所受重力的示意图。

8.(2019怀化，29)如图所示，小球悬挂在天花板上静止不动，请画出小球所受重力的示意图；9.(2019上海，16)重为10牛的物体静止在水平地面上,用力的图示法在图4中画出它所受的重力G。

10.（2019徐州，34）如图乙所示，一个实心球静止在水平地面上，请画出它所受重力G的示意图．11.（2019襄阳，19）请画出正方体木块所受的重力的示意图12.（2019新疆，18）请在图中画出足球所受重力的示意图。

13.（2019淮安，20）画出图中靜止在斜面上的茶杯所受重力的示意图.14. (2019扬州，23）如图，是一块质量分布均匀的半圆形量角器，将其用细线悬挂在天花板上。

请你用作图的方法找出重心O 点的位置。

15.（2019攀枝花，24）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。

16.（2019海南，18）在图中画出茶壶受重力的示意图。

17.（2019重庆B卷，14）在图中画出静止在水平面上的木块所受重力的示意图;18.（2019聊城，）用一根细线的一端系一个小钢球就做成了一个摆。

Ff
A
B
4．如图所示，画出氢气球所受空气浮力的示意图。 【答案】
5.一烧杯放在斜面上，画出图中质量为0.5kg的小球受浮力的示意图。g=10N/kg。 【答案】
二. 作多个力的示意图
1.如图所示，杯子静置在斜面上，请你画出杯子所受重力和支持力的示意图。（图中O 点表示杯子的重心）
【答案】
2.踢出去的足球在操场上慢慢滚动后停下来，在图乙中请画出在操场上向左滚动的足球 受力的示意图．
【答案】
3.货物如图所示随传送带一起匀速斜向上运动，除图中已画出的外，货物还受到一 个力F的作用，画出这个力的示意图．
【答案】
4.如图所示，木块A与平板小车一起在水平桌面上向左匀速直线运动，当小车受外力作用 突然减速时，木块随机在小车的平板上滑行，请画出木块滑行过程中的受力示意图．
【答案】
5.如图，物体随水平传送带匀速向右移动，作出物体所受力的示意图(不计空气阻力)． 【答案】
2.杠杠：（1）力臂⊥力，且过支点。
（2）最省（小）的力：连接力的作用点和支点为最 长力臂，作其垂直为最省（小）的力。
一.单个力的示意图
1.如图所示，抛出的铅球落回地面，画出铅球受到重力的示意图．
【答案】
2.图中的物块静止在斜面上，请画出物块对斜面压力的示意图。 【答案】
3.如图所示，小物块A在固定的斜面B上恰能匀速下滑，请在图中画出A下滑 时受到斜面的摩擦力的示意图。
三.滑轮或者杠杠
1.用滑轮组提升重物，画出最省力的绕绳方法．
【答案】
2.如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法． 【答案】
3.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法． 【答案】

专题17 力学作图题专项（解析版）目录一、热点题型归纳........................................................................................................................................................【题型一】作物体受力示意图..........................................................................................................................【题型二】作物体受到指定力示意图..............................................................................................................【题型三】有关杠杆的作图..............................................................................................................................【题型四】滑轮组的作图..................................................................................................................................二、最新模考题组练....................................................................................................................................................【题型一】作物体受力示意图【典例分析】（2021•大庆）如图，利用轻杆将小球A固定在小车上，整体静止在水平面上。

或者你才在上一个洞吞了柏忌，下一个洞你就为抓了老鹰而兴奋不已。

只有凭借毅力，坚持到底，才有可能成为最后的赢家。

这些磨练与考验使成长中的青少年受益匪浅。

在种种历练之后，他们可以学会如何独立处理问题；如何调节情绪与心境，直面挫折，抵御压力；如何保持积极进取的心态去应对每一次挑战。

往往有着超越年龄的成熟与自图25 图26力学作图专题如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。

如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。

用50牛的水平向右的力F 在P 处推小车，在图27中用力的示意图法画出力F 。

一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。

（作用点在A 点）重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。

一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。

图29 图30 图31如图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀 V图27 图28或者你才在上一个洞吞了柏忌，下一个洞你就为抓了老鹰而兴奋不已。

只有凭借毅力，坚持到底，才有可能成为最后的赢家。

这些磨练与考验使成长中的青少年受益匪浅。

在种种历练之后，他们可以学会如何独立处理问题；如何调节情绪与心境，直面挫折，抵御压力；如何保持积极进取的心态去应对每一次挑战。

往往有着超越年龄的成熟与自速直线运动。

请用力的示意图法在图中画出物体受到的摩擦力f （f 的作用点画在O 点） 如下图所示，做出木块和小球受力示意图。

如图下所示，物体A 置于小车上随小车一起在平直路面上向右运动。

当小车遇物体B 受阻停止后，物体A 在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。
