作图题9 作力的示意图、图示（解析版）-冲刺2021年中考物理专题精做精练（通用版）一.作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段，线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。

二、真题精练1.（2020·威海）如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N，绳子能承受的最大拉力为50N。

请画出绳子的正确绕法，并在绳的末端标出力的方向。

（不考虑绳重及摩擦）【答案】解：如图所示；【考点】滑轮组绳子拉力的计算，滑轮组的设计与组装=mg=2kg×10N/kg=20N【解析】【解答】滑轮的重力G动则滑轮和物体的总重力为100N+20N=120N已知绳子能承受的最大拉力为50N，当绳子承担重物的段数为3时，则能够提升物体的最大重力为G max=3F−G动=3×50N−20N=130N当绳子承担重物的段数为2时，则能够提升物体的最大重力为G max′=2F−G动=2×50N−20N=80N物体重100N，大于80N，小于130N，所以滑轮组上绳子承担重物的段数为3，起点从动滑轮的挂钩开始，绳子末端的拉力向上，如图所示【分析】根据质量计算重力，结合绳子的最大拉力计算绳子股数，再将滑轮组绕线。

2.（2020·南宁）请在图中画出绳子的绕法，使滑轮组达到最省力的效果｡【答案】解：如图所示：【考点】滑轮组的设计与组装【解析】【解答】由图示可知，此滑轮组绕线时，可将绳子固定在定滑轮上，此时承重绳子为2根；还可将绳子固定在动滑轮上，此时承重绳子为3根。

力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。

3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。

4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。

6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。

9．如图，小球在水中正在下沉，请画出小球所受力的示意图。

10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。

11．请画出图中潜水艇上浮时所受力的示意图。

12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。

14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。

（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。

17．完成下图杠杆的动力臂。

18．在图中画出力F 的力臂。

19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。

初中物理力学作图集训题30道一、作图题（本大题共30小题，共60.0分）1.在图中，请画出物体受到大小为10N水平向左的推力F的示意图。

2.如图所示，一个弹簧固定在竖直墙壁上后跟小球相连，O点是弹簧处于原长时小球所在的位置。

现将小球压缩至M点，松手后，小球在M、N两点之间运动，水平面光滑，请画出小球在N点时的受力示意图。

3.如图所示，物体保持静止，画出它受到的重力G和拉力F的示意图。

4.如图，足球在空中飞行，画出它飞行时所受重力的示意图。

5.作图：如图所示，将一个物重为300N的木箱推上斜面．请作出木箱受到的重力的示意图6.如图所示，用细绳系住小球挂在墙上，球受绳子的拉力为20牛．试画出小球所受拉力的图示．7.如图所示，李华同学用100N水平向右的力推一个放在地面上的箱子，画出这个水平推力的示意图．8.作图题(1)图中虚线为抛出的瓶子在空中运动的轨迹，不计空气阻力，请画出瓶子所受力示意图。

(2)悬挂的小球摆动到如图所示位置，请画出这时小球所受重力和绳子对小球的拉力的示意图。

(3)如图，在斜面上有一静止的物体A，在图中画出物体A受到的重力和斜面对物体A的支持力。

9.如图所示的小球重为10N，请分别画出它放在水平桌面和斜面上时所受重力的示意图。

10.小明在空易拉罐内装入适量的水，将其按如图所示的方式放在水平桌面保持静止，请画出此时易拉罐的受力示意图．(易拉罐的重心为O点)11.如图所示，小明用水平力F向右推木箱，使木箱做匀速直线运动，请以木箱的重心为作用点画出木箱所受摩擦力的示意图。

12.如图所示，杯子静置在斜面上，请画出它所受重力G、支持力F和摩擦力f的示意图。

(图中O点表示杯子的重心)13.如图，一个物体随着倾斜的传送带一起匀速向上运动，画出此过程中物体受力的示意图。

14.在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向右(即小车前进方向)摆动，如图所示，请画出此时物块A受力的示意图。

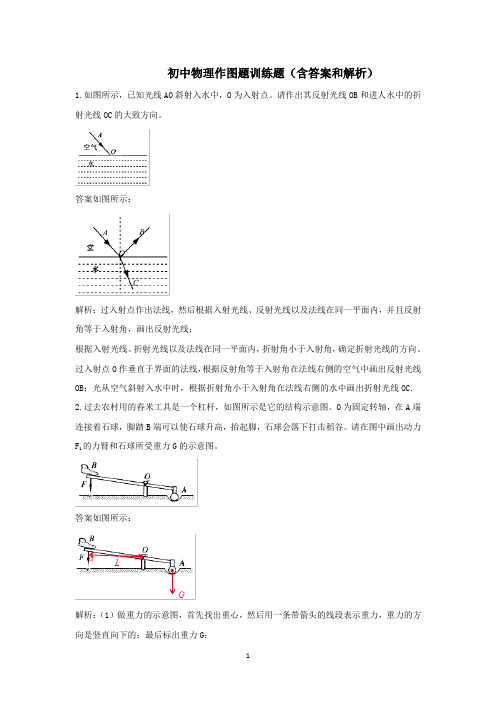

初中物理作图题训练题（含答案和解析）1.如图所示，已知光线AO斜射入水中，O为入射点。

请作出其反射光线OB和进人水中的折射光线OC的大致方向。

答案如图所示：解析：过入射点作出法线，然后根据入射光线、反射光线以及法线在同一平面内，并且反射角等于入射角，画出反射光线；根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向。

过入射点O作垂直于界面的法线，根据反射角等于入射角在法线右侧的空气中画出反射光线OB；光从空气斜射入水中时，根据折射角小于入射角在法线右侧的水中画出折射光线OC．2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

请在图中画出动力F1的力臂和石球所受重力G的示意图。

答案如图所示：解析：（1）做重力的示意图，首先找出重心，然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；（2）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。

石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上箭头和符号G，即为石球所受重力的示意图；从支点O向力F的作用线作垂线，支点到垂足的距离就是F的力臂L．3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。

请标出电磁铁的S极和用“+”标出电源的正极。

答案如图所示：解析：由题意可知，开关闭合后弹簧测力计的示数减小，则螺线管与条形磁铁应相互排斥，故可知螺线管的上端磁极，则由右手螺旋定则可知线圈的环绕方向。

开关闭合后弹簧测力计的示数减小，即弹簧变短，说明两磁铁相互排斥；则由磁极间的相互作用可知，电磁铁的上端应为N极，下端为S极；由安培定则可知，电流应由电磁铁的下端流入，故电源的左端为正极。

初中力学作图题专题练习（含答案解析）一、作图题（本大题共79小题，共395.0分）1.如图中该刻度尺的分度值是______ cm.被测物体的长度是______cm．2.如图所示，小明用刻度尺和三角板按如图测的直径，该刻度尺的分度值是______ ，测得苹果的果直径为______ cm．3.请简述测量图中AB长度的方法及过程．4.如图所示，平面镜前立有一旗杆．(1)请画出旗杆顶A点在平面镜中的像；(2)将平面镜远离旗杆，旗杆的像大小______ (选填“变大”、“变小”或“不变”)；5.如图，A图是一物体运动的v−t图象，请在B图中作出其对应的s−t图象6.如图所示，图(1)为某汽车在平直公路上运动的距离(s)−时间(t)图象，请在图(2)中画出相应的速度(v)−时间(t)图象。

7.甲乙两个大小完全相同的实心球是由两种不同物质制成的，甲的质量是乙的2倍.图中画出了甲球质量与体积的关系，请你画出乙球质量与体积的关系．8.如图所示，a、b、c三只相同的玻璃杯中分别盛有等质量的酒精、纯水、盐水，在玻璃杯中画出酒精、纯水、盐水的大致液面(ρ盐水>ρ纯水>ρ酒精)。

9.小明用天平测得某物体的质量为33.4g，请将图中的游码画到标尺的相应位置处。

10.按照题目要求作图(1)画出图甲中物体静止在斜面上时受到重力和物体对斜面压力的示意图．(2)请在乙图中画出小球所受弹力的示意图．11.如图所示，画出使杠杆平衡的最小力的示意图(要求保留作图痕迹)．12.如图，用一个大小为10N的力将黑板刷压在竖直的黑板上，已知黑板刷重4N，且静止不动。

请画出黑板刷受到的重力和摩擦力的图示。

13.(1)一物块静止在如图甲所示的斜面上，请画出物块所受重力和物块对斜面压力的示意图；(2)请画出图乙中潜水艇在上浮时所受重力和浮力的示意图(黑点O表示潜水艇的重心)；(3)请在图丙中画出压缩的弹簧对拇指弹力的示意图．14.如图所示，一个工件与传送带一起以0.3m/s的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意图。

2021年中考物理考点精练第九部分力学画图专项训练一．受力分析（1）重力1.（2020·吉林）请在图中画出北京冬奥会吉祥物所受重力的示意图。

2.（2020·盐城）在图中画出小车受到重力的示意图。

3.（2020·毕节）一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。

4.（2020·淮安）画出图中斜面上木块所受重力的示意图。

5.（2019海南，18）在图中画出茶壶受重力的示意图。

6.（2019重庆B卷，14）在图中画出静止在水平面上的木块所受重力的示意图;7.（2019襄阳，19）请画出正方体木块所受的重力的示意图8.（2019新疆，18）请在图中画出足球所受重力的示意图。

9.（2019淮安，20）画出图中靜止在斜面上的茶杯所受重力的示意图.10. (2019扬州，23）如图，是一块质量分布均匀的半圆形量角器，将其用细线悬挂在天花板上。

请你用作图的方法找出重心O 点的位置。

（2）弹力1. （2020·遂宁）一木箱静止于斜面，请作出木箱对斜面的压力示意图________；2.（2020·云南）如图所示，画出物体静止在斜面上时对斜面压力F的示意图。

3.（2019成都，23）质量均匀的小球a从地面冲上弧形轨道,如图乙所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。

（3）摩擦力1.（2019淄博，20）如图是小明起跑时的背景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。

（4）受力分析1. （2020·安顺）如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。

请在图中画出长木板对物块作用力的示意图。

（O点为力的作用点）2.（2020·青海）用一根细线系着一个小钢球做成一个摆。

如图所示，是小钢球摆动过程中某时刻的位置，画出此时小钢球受力的示意图（不计空气阻力）。

一、作图题1．（2021·江苏镇江市·八年级期中）请按要求进行作图：（1）请在图中画出拇指对压缩的弹簧的弹力示意图。

（_______）（2）如图（a ）所示，小华用20N 的力拉着重为30N 的行李箱行走，拉力的方向与水平面成30，请在图（b ）中画出行李箱所受拉力的示意图。

（________）（3）如图所示，把一个重力为1N 的铁锁用绳子悬挂起来，将锁拉到一定高度后放手，铁锁来回摆动，请画出铁锁摆到最高点时受到的重力及绳子拉力的示意图。

（________）【答案】见解析 见解析 见解析【详解】(1)[1]拇指对压缩的弹簧的弹力示意图，压力的方向沿弹簧方向，由于是压缩弹簧，故压力的方向向左，故过作用点画一条向左的线段，并在线段的末端标上向左箭头和F 压，故如下图所示：。

(2)[2]拉力的方向与水平面成30，故先用虚线画出水平线，然后过作用点画一条沿水平方向30°，画一条向上的线段，并在线段末标上向上的箭头和=20N F 拉，故如下图所示：。

(3)[3]铁锁摆到最高点时受到的重力及绳子拉力，故先找到锁的重心，过重心画一条竖直向G，绳子的拉力是沿绳方向，故过重心沿绳下的线段，故在线段末标上向下的箭头和=1N方向画一条线段，并在线段末标上向上的箭头和F拉，故如下图所示：。

2．（2021·苏州市工业园区第一中学八年级月考）请用力的示意图作出铅笔所受的弹力。

【答案】【详解】铅笔受到手指向下的压力与桌面对铅笔向上的支持力3．（2021·陕西西安市·高新一中九年级三模）如图所示，当小车遇到障碍物而停止时，车上的木块向前倒，请画出此时木块受到的重力和木块上的A点所受支持力的示意图。

【答案】【详解】如图所示，先用虚线连接对角线，即可找出重心，过重心做一条竖直向下的线段，并且标上竖直向下的箭头和G，过A点做接触面的垂线，并标上向上的箭头和F即可。

4．（2021·山东德州市·八年级期中）如图甲所示，一木块静止在斜面上，请在图中画出木块对斜面的压力F的示意图。

2021年中考物理模拟试题分类训练——力学作图1.(2021广西模拟)如图所示的杠杆，O为支点，动力绳绕过一个定滑轮，请在图中画出动力F1和阻力F2的力臂。

2.（2021泉州实验中学模拟）如图，拴在细线下的小球在竖直平面内来回摆动。

试画出小球摆到A点时所受力的示意图。

3.（2021泉州实验中学模拟）如图所示，物体A与传送带一起匀速向上运动，画出物体A 对传送带的压力和物体A受到的摩擦力。

4．（2021广东模拟）请作出小球所受重力的示意图和小球对墙壁压力的示意图。

15.（2021资阳模拟）(4分)如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力及其力臂的示意图．5.（2021百色模拟）一条形磁铁A放在水平面上静止，用细线将小铁球B悬挂起来，B静止时如图所示。

请在图中分别画出B受到的重力G和绳子对B的拉力F的示意图。

6.(2021贵阳模拟）如图甲所示，铁皮小车在水平地面上向右做匀速直线运动，一重为G的磁体吸附在竖直的车厢壁上，并且以速度v0匀速下滑。

t1时刻小车开始减速，t2时刻起小车保持静止，整个过程磁体始终沿车厢壁下滑。

乙图是磁体所受摩擦力f的大小随时间t变化关系的图像，请你对应乙图画出此过程中磁体下滑速度v的大小随时间t变化关系的大致图像。

(假设车厢壁足够长)7.(2021贵阳模拟）如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图(不计空气阻力)。

8．（2021海口模拟）如图中画出图中静止在斜面上的木块所受重力的示意图。

9．（2021乐东模拟）请画出漂浮在水面上的木块的受力示意图。

10．（2021吉林洪泉中学模拟）一小球沿弧形轨道下滑，画出小球在图中位置时受到重力的示意图。

11.（2021镇江模拟）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图；12.(2021泗洪模拟)如图所示，用一根细绳将杠杆A0B在O点悬挂起米，B处挂一重物G，请画出重物所受重力的示意图，并作出使杠杆在图中位冒平衡时最小的动力F1及动力臂L113．（2021江苏模拟）请在图中画出木棒受到的重力G和木棒对墙壁的压力F的示意图。

初中物理作图题专项练习班级考号姓名总分1.如图所示，已知光线AO斜射入水中，O为入射点。

请作出其反射光线OB和进人水中的折射光线OC的大致方向。

2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

请在图中画出动力F1的力臂和石球所受重力G的示意图。

3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。

请标出电磁铁的S极和用“+”标出电源的正极。

4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。

6．画出图中S发出的光线经平面镜反射后过P点的光路。

7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。

8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

9．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

10．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。

11.投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

12.如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。

13．有一个正负极标示不清的电源，为了分清正负极，某回学自制了一个螺线管，将其悬挂起来并使其在水平面内能自由转动。

用该电源给螺线管通电，螺线管静止时A端指向北方（如图），请在图中标出电源的正负极。

中考物理高频考点《力学作图》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，小球漂浮在水中，画出小球所受力的示意图。

2．按要求作图。

如图所示，手指顶在刻度尺上，刻度尺在水平位置静止，请画出刻度尺受到的重力G的示意图。

3．如图所示，质量为0.5kg的小球静止在水平面上，请在图中画出小球受力的示意图。

4．重为2牛的小球悬浮在水中，请在图中用力的图示法画出小球所受的浮力。

5．采摘园内，樱桃A静立枝头，请你画出樱桃A的受力示意图（O点为樱桃A重心）6．图所示为一盛水的容器，请在A，B两点画出单位面积上所受水的压力的示意图．7．如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。

8．在如图中画出小球对墙面的压力的示意图。

9．如图所示，木块静止在斜面上，请画出它所受摩擦力f和它对斜面压力F的示意图。

10．如图所示，小丽站在机场内水平匀速向右运动的自动运送带上，并与运送带保持相对静止，请在图中作出小丽所受力的示意图（O点为小丽的重心）．11．图甲是某物体运动时的s﹣t图象，请在图乙中画出它的v﹣t图象。

12．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．13．江豚是一种小型鲸类，被归属于国家一级保护动物。

如图所示为一头悬浮在水中的江豚，点O为江豚的重心，请在图中画出它此时的受力示意图。

14．按题目要求作图．如图，物块静止在水平地面上，画出重力的示意图．15．在图中画出小球A所受重力与拉力的示意图．16．一个重为30N的物体在斜面上匀速下滑，试在图中画出物体所受到重力和摩擦力的示意图.17．用大小为10N的水平力拉物体A，使A沿水平桌面向左匀速运动，在图中用力的示意图把物体A所受的摩擦力表示出来。

18．请画出图中小球（球心在O点）所受重力的示意图．19．如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。
