焊接接头、焊缝符号分析解析

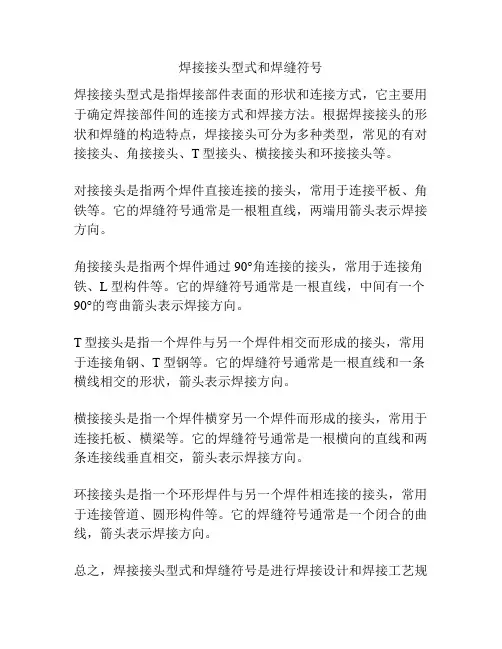

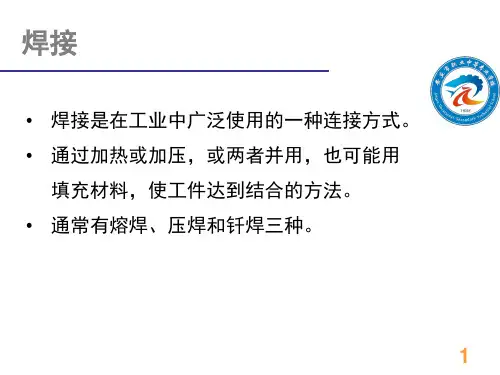

焊接接头型式和焊缝符号焊接接头型式是指焊接部件表面的形状和连接方式，它主要用于确定焊接部件间的连接方式和焊接方法。

根据焊接接头的形状和焊缝的构造特点，焊接接头可分为多种类型，常见的有对接接头、角接接头、T型接头、横接接头和环接接头等。

对接接头是指两个焊件直接连接的接头，常用于连接平板、角铁等。

它的焊缝符号通常是一根粗直线，两端用箭头表示焊接方向。

角接接头是指两个焊件通过90°角连接的接头，常用于连接角铁、L型构件等。

它的焊缝符号通常是一根直线，中间有一个90°的弯曲箭头表示焊接方向。

T型接头是指一个焊件与另一个焊件相交而形成的接头，常用于连接角钢、T型钢等。

它的焊缝符号通常是一根直线和一条横线相交的形状，箭头表示焊接方向。

横接接头是指一个焊件横穿另一个焊件而形成的接头，常用于连接托板、横梁等。

它的焊缝符号通常是一根横向的直线和两条连接线垂直相交，箭头表示焊接方向。

环接接头是指一个环形焊件与另一个焊件相连接的接头，常用于连接管道、圆形构件等。

它的焊缝符号通常是一个闭合的曲线，箭头表示焊接方向。

总之，焊接接头型式和焊缝符号是进行焊接设计和焊接工艺规程编写的重要依据，合理选择和标示焊接接头类型和焊缝符号，对于确保焊接质量、提高焊接效率具有重要意义。

焊接接头型式和焊缝符号是焊接工程中非常重要的概念，它们的正确选择和标示对于保证焊接质量、提高焊接效率以及确保工程的安全性至关重要。

在焊接工程中，不同的焊接接头型式和焊缝符号适用于不同的工件和焊接需求。

下面我将详细介绍焊接接头的常见类型和相应的焊缝符号。

对接接头是最简单常见的一种焊接接头类型，它是指两个焊件直接连接的接头。

由于对接接头连接简单，所以它的焊缝符号通常是一根粗直线，两端用箭头表示焊接方向。

对接接头找的焊缝类型有角接缝、直接缝以及齐口缝等。

对接接头在工程中广泛应用于连接平板、角铁等。

角接接头是指两个焊件通过90°角连接的接头，常与对接接头联用，用于连接角铁、L型构件等。

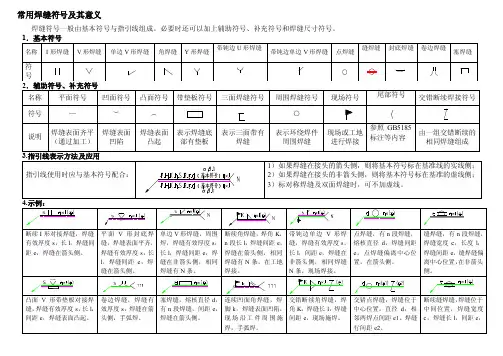

常用焊缝符号及其意义焊缝符号一般由基本符号与指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

1．基本符号2．辅助符号、补充符号名称平面符号凹面符号凸面符号带垫板符号三面焊缝符号周围焊缝符号现场符号尾部符号交错断续焊接符号符号—）（○说明焊缝表面齐平（通过加工）焊缝表面凹陷焊缝表面凸起表示焊缝底部有垫板表示三面带有焊缝表示环绕焊件周围焊缝现场或工地进行焊接参照GB5185标注等内容由一组交错断续的相同焊缝组成3.指引线表示方法及应用指引线使用时应与基本符号配合：1）如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧；2）如果焊缝在接头的非箭头侧，则将基本符号标在基准的虚线侧；3）标对称焊缝及双面焊缝时，可不加虚线。

4.示例：断续I形对接焊缝，焊缝有效厚度s，长l，焊缝间距e，焊缝在箭头侧。

平面V形封底焊缝，焊缝表面平齐，焊缝有效厚度s，长l，焊缝间距e，焊缝在箭头侧。

单边V形焊缝，周围焊，焊缝有效厚度s，长l，焊缝间距e，焊缝在非箭头侧，相同焊缝有N条。

断续角焊缝，焊角K，n段长l，焊缝间距e，焊缝在箭头侧，相同焊缝有N条，在工地焊接。

带钝边单边V形焊缝，焊缝有效厚度s，长l，间距e，焊缝在非箭头侧，相同焊缝N条，现场焊接。

点焊缝，有n段焊缝，熔核直径d，焊缝间距e，点焊缝偏离中心位置，在箭头侧。

缝焊缝，有n段焊缝，焊缝宽度c，长度l，焊缝间距e，缝焊缝偏离中心位置，在非箭头侧。

凸面V形带垫板对接焊缝，焊缝有效厚度s，长l，间距e，焊缝表面凸起。

卷边焊缝，焊缝有效厚度s，焊缝在箭头侧，手弧焊。

塞焊缝，熔核直径d，有n段焊缝，间距e，焊缝在箭头侧。

连续凹面角焊缝，焊脚k，焊缝表面凹陷，现场沿工件周围施焊，手弧焊。

交错断续角焊缝，焊角K，焊缝长l，焊缝间距e，现场施焊。

交错点焊缝，焊缝位于中心位置，直径d，相邻两焊点间距e1。

焊缝行间距e2。

断续缝焊缝，焊缝位于中间位置，焊缝宽度c，焊缝长l，间距e，名称I形焊缝V形焊缝单边V形焊缝角焊缝Y形焊缝带钝边U形焊缝带钝边单边V形焊缝点焊缝缝焊缝封底焊缝卷边焊缝塞焊缝符号。

焊接符号大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会〔AWS〕最新版本的《焊接、钎焊与无损检验的标准符号》〔ANSI/AWS A2.4〕规程中有详细说明。

焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一局部。

符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。

问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。

参考线、箭头、根本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的根底，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线与焊接符号单元的位置如图1所示。

问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规X，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

焊接符号大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注以符号标注法为主，在必要时允许辅以图示法。

比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。

除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。

3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。

不需要确切地说明焊缝的表面形状时可以不加注辅助符号。

辅助符号配置在基本符号固定位置。

辅助符号有3个。

（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。

（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。

4、指引线及其标注指引线由箭头线和基准线组成。

（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求； 允许箭头线弯折一次。

（2）基准线基准线含有实线基准线和虚线基准线。

虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。

焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。

相同焊缝数量的符号标在尾部。

在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的； 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。

焊缝标注符号的含义
焊缝(join)是指金属在制造过程中,通过加热或加工形成的一种连接点。

在焊接过程中,焊缝通常由气体、熔池和金属固体组成。

焊缝的形态和位置对焊接质量有重要影响,因此,在焊接过程中需要特别注意焊缝的质量和位置。

在金属制造和工程中,焊缝标注符号是一种常用的标识符号。

焊缝标注符号通常包括以下信息:
1. 焊缝位置:通常用符号“J”表示,表示焊缝位于产品表面的指定位置。

2. 焊缝类型:用符号“L”或“N”表示,分别表示平焊缝和竖焊缝。

3. 焊缝宽度:用符号“w”表示,表示焊缝的宽度。

4. 焊缝长度:用符号“d”表示,表示焊缝的长度。

5. 焊缝高度:用符号“h”表示,表示焊缝的高度。

焊缝标注符号的含义还取决于焊缝所处的上下文和用途。

例如,在焊接管道时,焊缝标注符号通常表示管道某处的连接点,而在焊接接头时,焊缝标注符号则可能表示接头处的密封性。

焊缝标注符号的拓展阅读包括:
1. 焊缝符号的基础知识:焊缝符号是一种用于标识焊缝位置、类型和宽度的符号,其种类繁多,包括各种国家和地区的焊缝符号。

2. 焊缝符号的实际应用:焊缝符号在金属制造和工程中广泛应用,用于标识焊缝的位置、类型和质量等方面。

3. 焊缝符号的国际标准:根据国际焊接协会(ISSF)的建议,焊缝符号应符合ISSF标准和规则,以确保焊缝符号的准确性和一致性。

4. 焊缝符号的质量评估:焊缝符号的质量评估是焊接质量控制的重要环节
之一。

焊缝符号的质量评估可以包括符号的清晰度、对称性、尺寸公差等方面。

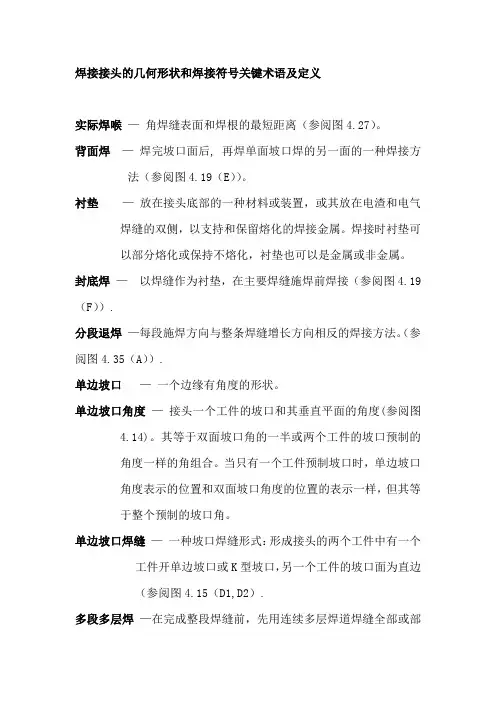

焊接接头的几何形状和焊接符号关键术语及定义实际焊喉—角焊缝表面和焊根的最短距离（参阅图4.27）。

背面焊—焊完坡口面后, 再焊单面坡口焊的另一面的一种焊接方法（参阅图4.19（E））。

衬垫—放在接头底部的一种材料或装置，或其放在电渣和电气焊缝的双侧，以支持和保留熔化的焊接金属。

焊接时衬垫可以部分熔化或保持不熔化，衬垫也可以是金属或非金属。

封底焊—以焊缝作为衬垫，在主要焊缝施焊前焊接（参阅图4.19（F））.分段退焊—每段施焊方向与整条焊缝增长方向相反的焊接方法。

（参阅图4.35（A））.单边坡口—一个边缘有角度的形状。

单边坡口角度—接头一个工件的坡口和其垂直平面的角度(参阅图4.14)。

其等于双面坡口角的一半或两个工件的坡口预制的角度一样的角组合。

当只有一个工件预制坡口时，单边坡口角度表示的位置和双面坡口角度的位置的表示一样，但其等于整个预制的坡口角。

单边坡口焊缝—一种坡口焊缝形式：形成接头的两个工件中有一个工件开单边坡口或K型坡口，另一个工件的坡口面为直边（参阅图4.15（D1,D2）.多段多层焊—在完成整段焊缝前，先用连续多层焊道焊缝全部或部分完成每段纵向焊道。

（参阅图4.35（B））。

绕焊—作为角焊缝的延伸，在工件的边角环绕的连续角焊缝(见图4.34)。

堆焊—在材料表面上熔敷堆焊材料，以得到所期望的尺寸。

对接接头—两个工件排列成接近一个平面而形成的接头（参阅图4.2（A）,4.3(A),4.4, 4.5,左上方角的图和4.7）。

隔离层（过渡层）堆焊—在一个或多个材料表面上熔敷堆焊材料，以得到冶金性能适宜的过渡层焊缝，以便后续焊缝的完成。

对接工件—一个接头工件被另一工件固定以防止从和其厚度尺寸垂直的方向移动。

例如对接接头的两个工件，或T-形接头或角接头的一个工件（参阅图4.5）。

阶梯形多层焊—每段焊缝后焊层均叠焊在前焊层之上的焊接方法。

（参阅图4.35（C））.并排断续角焊缝—并排断续角焊缝是在接头两侧并列等长的、间断增加的焊缝。

国际标准焊接符号（ISO 2553）接头类型图形表示符号表示IVHVYHYUXK表面形状辅助符号凹︶凸︵平直—三、对焊缝施焊辅助符号符号表示为：清根后焊接背面焊缝。

符号表示为：采用机加方法，把焊缝表面加工平直。

符号表示为：焊缝和母材连接处无缺口，必要时进行加工。

符号表示为：使用附加物（焊接后不可去除）。

符号表示为：使用衬垫（焊后可以去除）。

符号表示为：环形分布角焊缝（周边焊）。

符号表示为：现场安装焊缝。

四、焊缝标记方法。

1、说明。

①箭头线与基线是以一定角度相交连接的，对于需进行坡口加工后焊接形式的焊缝，可以用箭头线表示。

该箭头线总是指向需进行加工的这个面。

②基线大多平行进行标记，在一些特殊情况允许垂直进行标记。

③焊缝符号可以在基线上方，也可在基线下方标注。

在一张图样中尽可能使用同样标注方法。

2、单面焊的焊缝表示。

▲焊缝位于表示符号所指正面（如图一所示）如果焊缝表示符号位于基线实线一侧，那么焊缝位于箭头线所指一侧。

（图一）▲焊缝位于表示符号所指背面（如图二所示）如果焊缝表示符号位于基线虚线一侧，那么焊缝位于箭头所指一侧的背面。

（图二）3、双面焊缝。

可以采用组合焊缝进行表示，不需要虚线表示（如图三所示）。

（图三）4、其它表示符号。

▲焊缝的厚度表示在符号左边，长度表示在符号右边。

▲焊缝厚度可以用两种方法表示：①可用焊缝厚度表示②可以用焊脚长度表示。

▲一般情况下，角焊缝厚度符号只标注单一数字，不会在数字前加“a”或“z”，按常规此数字都表示是焊缝厚度（焊喉）尺寸。

a = 焊缝厚度 z = 焊脚长度z = a .25、断续焊接（间断焊）的角焊缝▲说明：①断续焊接角焊缝标注由长度说明引出n 表示焊缝数量L表示单个焊缝长度e表示焊缝之间的间隔②举例：A、单侧焊接断续焊缝。

B、双侧对称焊接断续焊缝。

C、双侧错位排列断续角焊缝。

6、补充说明除上面所指出对称焊缝说明外，也可对焊缝标注一些附加说明，这些附加说明标注于基线尾部及交叉线内。
