焊接表示方法

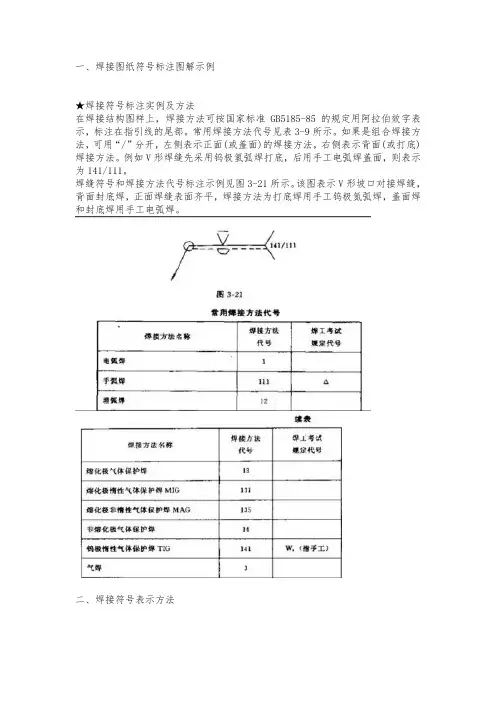

一、焊接图纸符号标注图解示例★焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

二、焊接符号表示方法1钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

2钢结构焊缝符号表示的方法及有关规定：（1）焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

（2）基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

（3）若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

（4）当为双面对称焊缝时。

基准线可不加虚线。

（5）箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

（6）基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

（7）焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

（8）在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

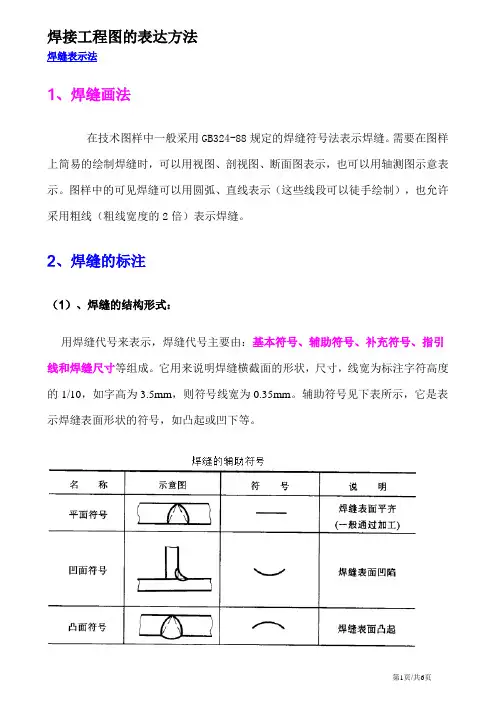

焊接工程图的表达方法焊缝表示法1、焊缝画法在技术图样中一般采用GB324-88规定的焊缝符号法表示焊缝。

需要在图样上简易的绘制焊缝时，可以用视图、剖视图、断面图表示，也可以用轴测图示意表示。

图样中的可见焊缝可以用圆弧、直线表示（这些线段可以徒手绘制），也允许采用粗线（粗线宽度的2倍）表示焊缝。

2、焊缝的标注（1）、焊缝的结构形式：用焊缝代号来表示，焊缝代号主要由：基本符号、辅助符号、补充符号、指引线和焊缝尺寸等组成。

它用来说明焊缝横截面的形状，尺寸，线宽为标注字符高度的1/10，如字高为3.5mm，则符号线宽为0.35mm。

辅助符号见下表所示，它是表示焊缝表面形状的符号，如凸起或凹下等。

补充符号见下表表所示，它是用来表示焊缝的范围等特征的符号。

（2）、指引线：采用细实线绘制，一般由带箭头的指引线（称为箭头线）和两条基准线（其中一条为实线，另一条为虚线，基准线一般与图纸标题栏的长边平行）必要时可以加上尾部（90°夹角的两条细实线），如图所示。

（3）、标注标注时，箭头线对于焊缝的位置一般没有特殊的要求。

当箭头线直接指向焊缝时，可以指向焊缝的正面或反面。

但当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时，箭头线应当指向有坡口一侧的工件。

如图所示。

（4）、基准线的虚线也可以画在基准线实线的上方，如上图c所示V型焊缝在视图中不可见的一侧，标在上下都一样，一定是符号中有虚线的一侧。

（5）、当箭头线直接指向焊缝时，基本符号应标注在实线侧，如上图中的U形焊缝符号和下图中的角焊缝符号。

当箭头线指向焊缝的另一侧时，基本符号应标注在基准线的虚线侧，如上图c中的V形焊缝的标注以及下图中下方的角焊缝。

（6）、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。

如下图所示。

（7）、在不致引起误解的情况下，当箭头线指向焊缝，而另一侧又无焊缝要求时，允许省略基准线的虚线。

（8）、焊缝尺寸符号焊缝尺寸符号为：其中的字母代号含义为：其中P为钝边高度，H为坡口深度(图a)；K为焊角高度(图f)；h为焊缝的余高（图e）；S为焊缝有效高度(图h)；R为U形焊缝的根部直径；c为焊缝宽度(图h)；d为熔核直径（图g）；α为坡口角度、β为坡口面角度（图c）；b为根部间隙（图d）；n为相同焊缝数量、l为焊缝长度、e为焊缝间隙长度（图e）。

焊接图纸符号解读，终于能看懂了展开全文一般的机械人刚开始看焊接图纸，有看天书的赶脚。

本文罗列了各种焊接图纸符号和解读。

基本坡口符号坡口符号焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

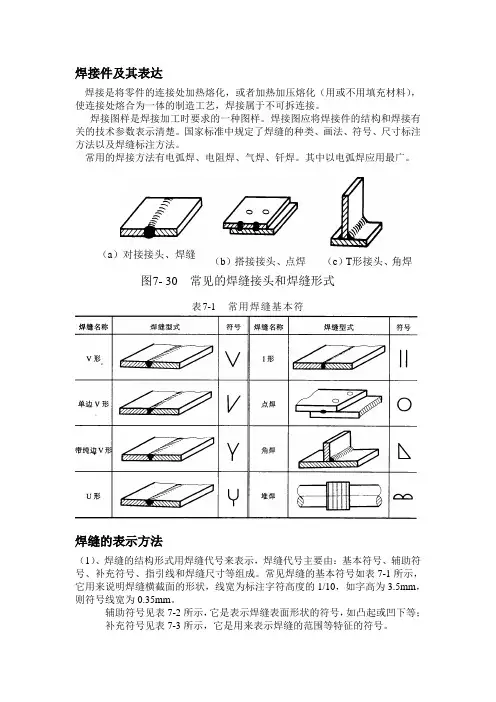

焊接件及其表达焊接是将零件的连接处加热熔化，或者加热加压熔化（用或不用填充材料），使连接处熔合为一体的制造工艺，焊接属于不可拆连接。

焊接图样是焊接加工时要求的一种图样。

焊接图应将焊接件的结构和焊接有关的技术参数表示清楚。

国家标准中规定了焊缝的种类、画法、符号、尺寸标注方法以及焊缝标注方法。

常用的焊接方法有电弧焊、电阻焊、气焊、钎焊。

其中以电弧焊应用最广。

焊缝的表示方法（1）、焊缝的结构形式用焊缝代号来表示，焊缝代号主要由：基本符号、辅助符号、补充符号、指引线和焊缝尺寸等组成。

常见焊缝的基本符号如表7-1所示，它用来说明焊缝横截面的形状，线宽为标注字符高度的1/10，如字高为3.5mm ，则符号线宽为0.35mm 。

辅助符号见表7-2所示，它是表示焊缝表面形状的符号，如凸起或凹下等；补充符号见表7-3所示，它是用来表示焊缝的范围等特征的符号。

图7- 30 常见的焊缝接头和焊缝形式（a ）对接接头、焊缝 （b ）搭接接头、点焊（c ）T 形接头、角焊表7-1 常用焊缝基本符号（2）、指引线采用细实线绘制，一般由带箭头的指引线（称为箭头线）和两条基准线（其中一条为实线，另一条为虚线，基准线一般与图纸标题栏的长边平行）必要时可以加上尾部（90°夹角的两条细实线），如图7-31所示。

（3）、箭头线对于焊缝的位置一般没有特殊的要求。

当箭头线直接指向焊缝时，可以指向焊缝的正面或反面。

但当标注单边V 形焊缝、带钝边的单边V 形焊缝、带钝边的单边J 形焊缝时，箭头线应当指向有坡口一侧的工件。

如图7-32a 、b 所示。

表7-2 焊缝的辅助符号图7-31 焊缝的指引线 图7-32 基本符号相对基准线的位置(U 、V 形组合焊缝)(a) (b)(c)（4）、基准线的虚线也可以画在基准线实线的上方，如图7-32c所示。

（5）、当箭头线直接指向焊缝时，基本符号应标注在实线侧，如图7-33中的角焊缝符号。

当箭头线指向焊缝的另一侧时，基本符号应标注在基准线的虚线侧，如图7-32c中的V形焊缝的标注以及7-33中下方的角焊缝。

常用焊接方法在图样上的表示代号1. 常用焊接方法的代号GB5185-85中规定，采用阿拉伯数字代号来表示金属焊接及钎焊等各种焊接方法，并配合GB324-88使用。

常用焊接方法在图样上的表示代号为：1——电弧焊11——无气体保护的电弧焊111——焊条电弧焊 112——重力焊条电弧焊 113——光焊丝电弧焊114——自保护药芯焊丝电弧焊12——埋弧焊121——丝极埋弧焊 122——带极埋弧焊13——熔化极气体保护焊131——MIG焊：熔化极惰性气体保护焊135——MAG焊：熔化极非惰性气体保护焊（含CO2气体保护焊）136——非惰性气体保护药芯焊丝电弧焊137——非惰性气体保护熔化极电弧点焊14——非熔化极气体保护电弧焊141——TIG焊：钨极惰性气体保护焊142——TIG点焊15——等离子弧焊2——电阻焊21——点焊 22——缝焊 23——凸焊 24——闪光焊3——气焊311——氧-乙炔焊其它焊接方法71——铝热焊 72——电渣焊 78——螺柱焊2.焊接方法在图样上的表示方法1）采用单一焊接方法焊接的焊缝表示，如角焊缝采用埋弧自动焊时，为：1212）采用组合焊接方法焊接的焊缝表示，如板单元对接焊缝，开V型坡口，首先采用CO气体保护焊打底，然后采用埋弧自动焊填充，为：2 Array 135 / 1213.焊接方法新旧代号对照见表1。

表1 焊接方法新旧代号对照焊缝符号及标注原则GB324-88中规定了焊缝符号和在图样上的标注原则。

1.焊缝符号焊缝符号一般由基本符号和指引线组成，必要时还可增加辅助符号、补充符号和焊缝尺寸符号。

1）焊缝标注的基本符号见表9。

表9 焊缝标注的基本符号2）焊缝标注的辅助符号见表10。

表10 焊缝标注的辅助符号3）焊缝标注的补充符号见表11。

4）焊缝尺寸符号见表12。

表11 焊缝标注的补充符号表12 焊缝尺寸符号2.焊缝符号标注原则1）焊缝符号在图样上的标注位置完整的焊缝表示方法，除了基本符号、辅助符号、补充符号外，还包括指引线、尺寸符号及数据。

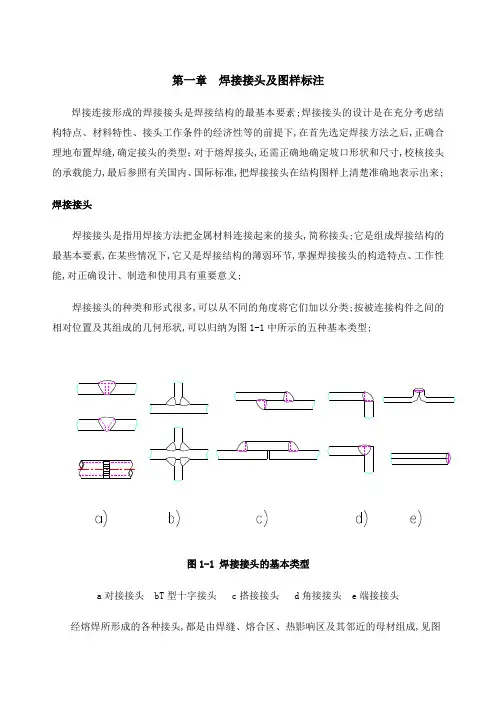

第一章焊接接头及图样标注焊接连接形成的焊接接头是焊接结构的最基本要素;焊接接头的设计是在充分考虑结构特点、材料特性、接头工作条件的经济性等的前提下,在首先选定焊接方法之后,正确合理地布置焊缝,确定接头的类型；对于熔焊接头,还需正确地确定坡口形状和尺寸,校核接头的承载能力,最后参照有关国内、国际标准,把焊接接头在结构图样上清楚准确地表示出来;焊接接头焊接接头是指用焊接方法把金属材料连接起来的接头,简称接头;它是组成焊接结构的最基本要素,在某些情况下,它又是焊接结构的薄弱环节,掌握焊接接头的构造特点、工作性能,对正确设计、制造和使用具有重要意义;1-2;图1-2 焊接接头的组成图a对接接头 bT型接头1─焊缝 2─熔合线3─热影响区4─母材1焊缝焊缝起着连接金属和传递力的作用;它是在焊接过程中由填充金属当使用时和部分母材熔合后凝固而成;焊缝金属的性能决定于两者熔合后的成分和组织;2熔合区熔合区是接头中焊缝与热影响区相互过渡的区域,是焊缝边界上固液两相交错地共存而又凝固的部分;此区很窄,低碳钢和低合金钢的熔合区约~;但却是接头中最薄弱地带,许多焊接结构破坏的事故,常因该处的某些缺陷引起,如冷裂纹、脆性相、再热裂纹、奥氏体不锈钢的刀状腐蚀等均源于此;3热影响区热影响区是母材受焊接热的影响但未熔化而发生金相组织和力学性能变化的区域;它的宽度与焊接方法及热输入量大小有关;图1-3 典型焊缝形状及各部分名称a)V形坡口焊缝 b 凸形角焊缝 c凹形角焊缝焊接接头的表示方法焊缝符号焊缝符号与焊接方法代号是供焊接结构图样上使用的统一符号或代号,也是一种工程语言,世界各国的焊缝符号和焊接方法代号不尽相同,设计人员应该掌握并在自己的设计实践中加以正确运用;我公司是经过DIN6700认证的企业,焊缝标注应依据ISO2553 焊接、硬钎焊和软钎焊接头在图样上的表示方法标准进行;焊缝符号包括基本符号、辅助符号和焊缝尺寸符号;焊缝符号一般由基本符号与指引线组成,必要时还要加上辅助符号、补充符号和焊缝尺寸符号;1基本符号是表示焊缝横截面形状的符号;在ISO2553中规定了20种基本符号,见表1-1;表1-1 焊缝基本符号2基本符号的组合：由于焊接有时要求从两面进行,因此需要在指引线的两基准线上分别标注出来基本符号;典型的基本符号组合见表1-2;表1-2 典型的基本符号组合3辅助符号：是表示焊缝表面形状特征的符号;辅助符号往往要与基本符号配合使用,当对焊缝表面形状有明确要求时采用,不需要确切地说明焊缝表面形状时,则可以不用;常用焊缝辅助符号见表1-3表1-3 焊缝辅助符号基本符号和辅助符号组合在一起举例,见表1-4表1-4 辅助符号应用举例4补充符号：是为了补充说明焊缝某些特征而采用的符号;如下图1-4 和图 1-5图1-4 环形分布的角焊缝图1-5 现场安装焊缝焊缝符号在图样上的标注1焊缝标记方法：见下图 1-6所示图1-6 焊缝标记方法图a外观上的焊缝接头 b横截面上的焊接接头1-箭头线 2a-基线 2b-基线虚线 3-符号或组合符号2箭头线的位置箭头线与基线是以一角度相交连接起来的;对于需进行坡口加工后焊接形成的焊缝,可以用箭头线表示,该箭头总是指向需进行加工的表面;如图1-7所示图1-7 HV形焊缝标记图3基线的位置基线尽可量平行于图样的底边标注,如果不可能平行标注,也允许垂直标记;4基线符号的位置符号可以在基线的上方也可以在基线的下方,在一张图纸中应尽可能地使用同样的表示方法;符号应靠近基线;如果可能的话,在焊缝截面上标注的焊缝,应使焊缝截面与符号的位置保持一致;在标记时应注意,箭头线总是指向接头;如果不符合以上情况,那么符号表示在有关外观或有关剖面中就无意义了;例：1单面焊缝的表示见下表1-5表1-5 单面焊缝的表示表2双面焊缝的表示对于双面焊缝,可以采用组合焊缝进行表示,如果上下符号对称的情况就不需要虚线了;如下图1-8中表示;图1-8 双面焊缝表示举例图表1-6 焊缝尺寸符号表焊缝尺寸标注举例见表1-7表1-7 焊缝尺寸的标注示例焊缝补充说明除了上面所指的焊缝符号的标注说明外,也可以对焊缝标注一些附加说明,这些附加说明标注于基线尾部的叉子内,补充说明也同样应予以足够的重视;1焊接方法代号在焊接结构图样上,为简化焊接方法的标注和文字说明,可采用国际标准ISO4063 规定的用阿拉伯数字表示的金属焊接及钎焊等各种焊接方法的代号;在ISO4063中规定了8类共100余种焊接方法的代号,常用的主要焊接方法的代号示于表1-8中表1-8 常用主要焊接方法代号表2焊缝——焊接位置焊接位置在DIN1912-T2中已标准化,在ISO6947标准草案中也给出了焊接位置的意义;焊接位置代号见图1-9中;图1-9 焊接位置代号图3焊缝质量的说明钢质焊缝按ISO5817EN25817标准和铝质焊缝按ISO10042EN30042标准中的评定组别来评定,评定级别见表1-9中;表1-9 焊缝质量评定等级划分表3所应用的焊接材料的说明下面列举几种焊接材料的选用标准,具体规定略EN499ISO2560 碳钢和细晶粒结构钢涂敷焊条标准EN440 气体保护焊焊丝和焊缝标准EN1668 氩弧焊用焊丝标准ISO 18273 焊接耗材铝和铝合金焊接用实芯焊丝、焊丝和焊条的分类标准完整的焊接标注实例1实例一：见图1-10图1-10 实例图一说明：此焊缝表示为V形坡口双面对接焊缝,正面四层,背面封底一层,焊缝的有效厚度和长度待定;111——焊接方法数字代号：焊条手工电弧焊ISO 5817-D——焊接缺陷质量评定标准和等级ISO 6947-PA——焊接位置的标准和标记PA为平焊ISO 2560-E 51 2 RR 22——碳钢和细晶粒结构钢涂敷焊条选用标准E—焊接方法符号标记；51—强度和延伸率标记；2—冲击值和延伸率标记；RR—药皮类型标记；22—前“2”表示该种焊条的熔敷率和电流种类,后“2”表示该种焊条可施焊的位置标记;2实例二：见图1-11图1-11 实例图二说明：此焊缝为电阻点焊工艺,焊点直径d=5mm,有n个焊点,相邻两焊点间的中心距为e,焊点到工件的边距为v;焊缝的图示法国家标准GB12212-90技术制图焊接符号的尺寸、比例及简化表示法规定,需要在图样中简易地绘制焊缝时,可用视图、剖视图或剖面图表示,也可以用轴测图示意地表示;焊缝视图的画法见图1-12,图1-12a、图1-12b和图1-12c中表示焊缝的一系列细实线段允许徒手绘制;也允许采用粗实线2b~3b表示焊缝,如图1-12d、图1-12e和图1-12f所示;但必须指出,在同一图样中,通常只允许采用一种画法;图1-12 焊缝视图的画法在表示焊缝的视图中,通常用粗实线绘出焊缝的轮廓;必要时,可用细实线画出焊接前的坡口形状等,如图1-13a中所示;在剖视图或剖面图上,通常将焊缝区涂黑,如图1-13b中所示;若同时需要表示坡口等的形状,可按图1-13c所示绘制;图1-13 焊缝端面视图、剖视图和剖面图的画法用轴测图示意地表示焊缝的画法则如图1-14所示,a b图1-14 轴测图上焊缝的画法为了更清楚表达焊缝细节,必要时可将焊缝部位放大并标注焊缝尺寸符号或数字,如图1-15所示,这就是焊缝的局部放大图,在焊缝结构图中经常采用;图1-15 焊缝的局部放大图焊缝的代号在不同视角的图样上的标注技术制图的视角有第一视角和第三视角之分;在不同的视角图样中,焊缝代号的两基线的上下位置是有区别：第一视角视图中焊缝代号的标注是虚线在上,实线在下；第三视角视图中焊缝代号的标注是实线在上,虚线在下;然后根据箭头所指是焊缝侧,还是非焊缝侧来决定基本符号要放置的位置;举例见表1-10表1-10 焊缝的代号在不同视角的图样上+的标注示例表参考文献1、国际焊接工程师IWE培训教程哈尔滨焊接技术培训中心 2003年版；2、国际焊接技师IWS培训教程哈尔滨焊接技术培训中心 2001年版；3、焊接手册中国机械工程学会焊接学会第2版；4、标准ISO2553 焊接、硬钎焊和软钎焊接头在图样上的表示方法5、标准ISO4063 金属的焊接、硬钎焊、软钎焊及钎接焊——用于图样上符号表示的工艺术语及参照代号。

焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

符号
说明
举例
表示三面带 焊缝
标注时要求 该符号的方 向与三面焊 缝方向一致
2.4补充符号
补充符号是为了补充说明焊缝的某些特征 而采用的符号。
3.周围焊缝符号 示意图
符号
说明
举例
表示环绕 工件周围 焊缝
2.4补充符号
补充符号是为了补充说明焊缝的某些特征 而采用的符号。
4.尾部符号 符号
说明
举例
标注焊接工艺方 法，按CACBW4第7章规定
是用一对滚轮电极代替点焊的圆柱形电极，与工件作相对运动，从而产生一个个 熔核相互搭叠的密封焊缝的焊接方法。
示意图
符号
2.2基本符号
7.塞焊缝
两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的 焊缝，只在孔内焊角焊缝者不称塞焊。
示意图
符号
2.2基本符号
8. I型焊缝
一般用于对接焊缝。
示意图
符号
2.3辅助符号
2.2基本符号
1.V形焊缝
一般用于对接焊缝。
示意图
符号
2.2基本符号
2.带钝边V形焊缝
一般用于对接焊缝。
示意图
符号
2.2基本符号
3.封底焊缝
是要打封底焊道的焊缝。封底焊道是单面对接坡口焊 完后，又在焊缝背面侧施焊的最终焊道。
示意图
符号
2.2基本符号
4. 角焊缝
沿两直交或近直交零件的交线所焊接的焊缝。
本符号标在基准线的虚线侧。
2.1 指引线和基准线
2.1.3 基本符号相对基准线的位置 2.1.3.3 标注对称焊缝及双面焊缝时，可不加虚线；
2.1 指引线和基准线
2.1.3 基本符号相对基准线的位置 2.1.3.4 在不致引起误解的情况下，只存在可见焊缝时

(O)65
(O)66 (X)67 (O)68 (X)69 (O)70 (O)71 (X)72 (X)73 (X)74 (X)75 (O)76 (X)77 (O)78 (X)79 (X)80 (O)81 (O)82 (O)83 (X)84 (O)85 (X)86 (X)87 (O)88 (O)89 (O)90 (X)91 (O)92
(O)60
(X)61
(O)62 (O)63 (X)64
在焊接符号中"
"是表示双边连续角焊。
CNS 焊接符号适用于电焊与气焊。 中国国家标准的简称是 CNS。 技能检定试板中 B1F4 是代表薄管有衬环对接。 技能检定试板中 C1VF3 是代表薄管有衬环对接。 技能检定时，有垫板之软钢薄板立焊之技能代号是 A1H2。 厚板，横焊试板在焊接时方形槽板的方向应置于上方。 在薄板检定弯曲试验之试片标准宽度应取 38 公厘。 一般手工电焊经技能检定合格，其资格时效是永久有效。 技能检定 B 类有垫板对接，其开槽角度为 60～75°。 技能检定代号 A2F3 是代表薄板无垫板平焊。 技能检定代号 A2F3 中"2"是代表有垫板焊接。 焊接符号的主要目的是用简单的符号来表示焊接之方法。 技能检定代号 A2F3 中"F"是代表立向焊接。 焊接符号之表示法，凡焊道在箭头之同侧，则画在副基在线。 技能检定代号 D2VH4 中"VH"是代表管轴水平固定焊。 凡焊接符号置于基在线则表示焊道焊在箭头同侧。 焊接符号中符号及尺寸置于副基在线时即表示箭头侧要焊接。 焊接符号中如焊接符号及尺寸置于基在线时即表示箭头侧要焊接。 焊接符号表示方式，电焊与气焊不同。 制图中线条所构成的视图，尺寸符号及注释等系图面的要素。 制图中的比例为 1:2 是为放大的画法。 制图的线条是构成工程图的基本要素，但其粗细可以不分。 绘图时，机件的轮廓形状是用粗的虚线绘之。 投影线是从一视图的一点连到另一视图或另一点的细线。 所谓正投影的绘图方法是能正确地表示出其形状及机件各部份的细则 及尺寸。 所谓视图为观察者与对象之间放置一透视面，而由对象上的各点引线垂 直于透视面所构成的图样。 一个复杂的工程图只要一个视图就能完全表示出对象的全部形状及尺 寸。 前视图是表示对象前部的形状，长度及高度。 正投影系利用投影原理来求视图，以表示对象的正确形状。 绘侧视图时，不必与前视图对齐。

第一节焊接的方法表达
一、常用的焊接方法代号
按焊接过程中金属所处的状态不同，焊接方法分为熔化焊接、压力焊接和钎焊三大类。

GB5185-85《金属焊接及钎焊方法在图样上的表示代号》规定：
二、焊缝的图示法：
工件经焊接后所形成的接缝称为焊缝。

常见的焊接接头有对接、T形接、角接和搭接等四种：
（对接）（T形接）(角接)
（搭接）
三、焊接符号的表示方法：
1、基本符号基本符号是标示焊缝横截面形状的符号，它采用近似
焊缝横截面形状的符号来标示。

2、辅助符号辅助符号是标示焊缝表面形状特征的符号，不需要确
切的表明焊缝表面形状时，可以不加注此符号。

3、补充符号补充符号是为了补充说明焊缝的某些特征而采用的
符号。

4、指引线指引线由带箭头的箭头线和基准线两部分组成。

焊接方法
基准线（虚线）
（指引线）
箭头线可以标注在由焊缝一侧，也可以标注在没有焊缝的一侧。

如箭头在焊缝侧，则将基本符号标注在基准线的实线一侧；如箭头在非焊缝侧，则将基本符号标注在基准线的虚线一侧；标注对称焊缝及双面焊缝时，
可以不画虚线。

（焊缝在箭头侧） （焊缝在非箭头侧） （双面和
对称焊缝）
焊缝基本尺寸符号：
焊缝画法及标注综合事例：
基本焊接符号：
辅助焊接符号：
补充焊缝符号：。

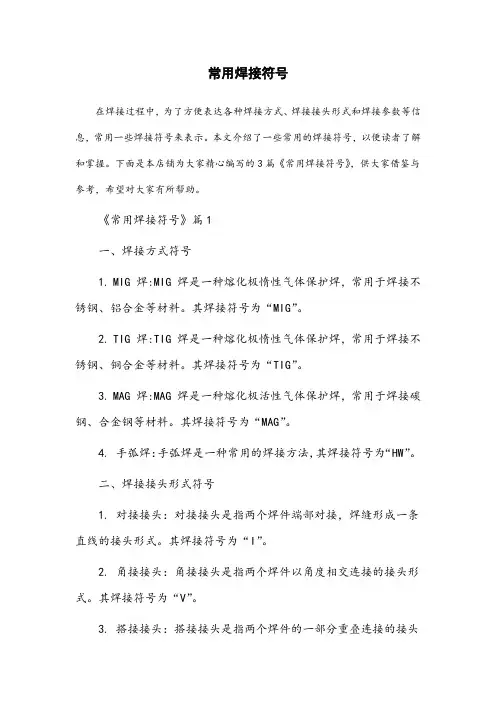

常用焊接符号在焊接过程中，为了方便表达各种焊接方式、焊接接头形式和焊接参数等信息，常用一些焊接符号来表示。

本文介绍了一些常用的焊接符号，以便读者了解和掌握。

下面是本店铺为大家精心编写的3篇《常用焊接符号》，供大家借鉴与参考，希望对大家有所帮助。

《常用焊接符号》篇1一、焊接方式符号1. MIG 焊:MIG 焊是一种熔化极惰性气体保护焊，常用于焊接不锈钢、铝合金等材料。

其焊接符号为“MIG”。

2. TIG 焊:TIG 焊是一种熔化极惰性气体保护焊，常用于焊接不锈钢、铜合金等材料。

其焊接符号为“TIG”。

3. MAG 焊:MAG 焊是一种熔化极活性气体保护焊，常用于焊接碳钢、合金钢等材料。

其焊接符号为“MAG”。

4. 手弧焊：手弧焊是一种常用的焊接方法，其焊接符号为“HW”。

二、焊接接头形式符号1. 对接接头：对接接头是指两个焊件端部对接，焊缝形成一条直线的接头形式。

其焊接符号为“I”。

2. 角接接头：角接接头是指两个焊件以角度相交连接的接头形式。

其焊接符号为“V”。

3. 搭接接头：搭接接头是指两个焊件的一部分重叠连接的接头形式。

其焊接符号为“J”。

4. 端接接头：端接接头是指两个焊件的一端对接连接的接头形式。

其焊接符号为“E”。

三、焊接参数符号1. 焊接电流：焊接电流是焊接过程中的一个重要参数，其符号为“I”。

2. 焊接电压：焊接电压也是焊接过程中的一个重要参数，其符号为“U”。

3. 焊接速度：焊接速度是指焊接过程中焊缝形成的速度，其符号为“V”。

4. 焊接层数：焊接层数是指焊接过程中焊件被焊接的层数，其符号为“N”。

《常用焊接符号》篇2焊接符号是焊接工艺中用来表示焊接方式、焊接位置、焊接尺寸和焊接参数等的符号。

以下是一些常用的焊接符号：1. 焊接方式符号：- 气焊：F- 电弧焊：E- 气压焊：P- 激光焊：L- 等离子弧焊：I - 电磁脉冲焊：M 2. 焊接位置符号： - 顶部焊接：T- 底部焊接：B- 左侧焊接：L- 右侧焊接：R- 前部焊接：F- 后部焊接：B- 内部焊接：I- 外部焊接：O3. 焊接尺寸符号： - 焊缝厚度：H- 焊缝宽度：W- 焊缝长度：L- 角焊缝厚度：C - 角焊缝宽度：S - 角焊缝长度：L 4. 焊接参数符号：- 焊接电流：I- 焊接电压：U- 焊接速度：V- 焊接温度：T- 气体保护：G- 焊接线径：D5. 焊接质量符号：- 焊缝质量等级：Q- 焊接方法等级：P- 焊接工艺评定：R- 焊接质量检验：I6. 焊接结构符号：- 接头：J- 节点：N- 零件：P- 组件：A- 组装：S这些焊接符号在焊接工艺文件、图纸和说明书中经常使用，了解这些符号有助于理解和掌握焊接工艺。

谨 r 不完幸熔比的雀讪卸StffH 瑶嫌縫爵号来義、焊缝的基本符号A J-21带耳讪VFtiff9⅛Wi^4i ⅛ V 足焊⅛J带疑边U 毎找球WAiJtJWSf封底焊Sf⅛a*v ⅛5〔卷边完全诂址）X 4⅛⅛⅛⅞w ⅝⅞YrVPN峯禪St 或檔博舞O£x、表示焊缝的辅助符号辅助符号表示焊缝表面形状特征的符号，不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

三、表示焊缝的补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，共5个b)、三面焊缝符号：匚a).带垫板符号：匚二Ic).周围焊缝符号，O e)、现场符号L：表示在现场或工地上进行焊接；哲、尾部符号〈:标注焊接工艺方法或者焊缝数量。

四、表示焊缝的特殊符号特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个b).单边喇叭形焊缝：I厂b Kd).锁边焊縫：厶五、表示焊缝的尺寸符号«2-5課塑的尽寸摊号⅜ »示j丄件序朋CT 衬 O 1⅛Lf∕⅛rftPQSIIF ,ZJ⅛⅛⅛f5六、焊接符号标注中的指引线①指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线（一条为实线，另一条为虚线）组成。

指引线指向有关焊缝处，基准线一般应为水平线。

焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用（如焊接方法等）。

②基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直⅛3√8措引线箭头线：•箭头可指向接头侧和非接头侧；•箭头线相对焊缝的位畫一骰没有特殊要求；•允许箭头线弯折一次③标注箭头线时，可指向焊缝或不指向焊缝。

若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34 。

图13』基本符号的表示位賈•基准线含有实线基准线和虚线基 准线。

虚线基准线可画在实线基 准线的上方或下方；•焊缝符号标注在实线基准线上说 明焊缝在箭头侧，标注在虚线基 准线上说明焊缝在非箭头侧； •标注双面或对称焊缝时可不加虚 线。

焊接符号及标注方法焊接符号是一种用于表示焊接方法和要求的图形符号。

它在焊接图纸上起到标记和说明的作用，使焊接工程师和焊工能够正确理解和执行焊接任务。

常见的焊接符号包括焊缝符号、焊接缺陷符号、尺寸和位置符号等。

下面将介绍一些常见的焊接符号及其标注方法。

1.焊缝符号：焊缝符号用于表示不同类型的焊缝，常见的焊缝符号包括直线焊缝、角焊缝、短接焊缝、板对焊缝等。

焊缝符号通常由一条或几条线组成，表示焊缝的形状和位置。

例如，直线焊缝符号为一条直线，角焊缝符号为一条带有箭头的线。

焊缝符号的标注方法是在焊缝符号之上或之下写明焊缝类型和要求。

例如，直线焊缝可以在符号上方写明“直线”或“L”，表示对焊缝形状的要求；角焊缝可以在符号上方写明角度，例如“45°”，表示焊缝的夹角。

2.焊接缺陷符号：焊接缺陷符号用于表示焊缝中可能出现的缺陷或不符合要求的情况。

常见的焊接缺陷符号包括焊缺陷、裂纹、气孔、夹渣等。

焊接缺陷符号通常采用一些特定的图形表示。

例如，焊缺陷符号使用一条波浪线表示，裂纹符号使用一条中间带有箭头的直线表示，气孔符号使用一组圆点表示。

焊接缺陷符号的标注方法是在符号之上或之下写明缺陷类型和要求。

例如，焊缺陷符号可以在符号上方写明“焊缺陷”或“D”，表示对缺陷的要求。

3.尺寸和位置符号：尺寸和位置符号用于表示焊件上的尺寸和位置要求。

常见的尺寸和位置符号包括尺寸符号、基准符号、螺纹符号等。

尺寸符号用于表示焊缝的尺寸要求，通常由一组箭头和尺寸数值组成。

基准符号用于表示焊件的基准位，通常由一组平行线和基准数值组成。

螺纹符号用于表示焊件上的螺纹要求，通常由一组符号和螺纹参数组成。

尺寸和位置符号的标注方法是在符号之外写明尺寸和位置要求。

例如，尺寸符号可以在符号之外写明尺寸数值，例如“10mm”；基准符号可以在符号之外写明基准数值和位置要求，例如“A1”表示基准标记为A1点。

总之，焊接符号及其标注方法在焊接工程中起到了非常重要的作用。

焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

钢筋焊接符号钢筋焊接是建筑中常用的一种连接形式，它可以将钢筋材料连接在一起，增强结构的稳定性和强度。

在钢筋焊接过程中，由于焊接工艺和参数选择不当，会产生一些缺陷和问题，因此需要采取一些预防措施和控制措施。

本文将介绍钢筋焊接的符号表示方法，并提供一些钢筋焊接的相关参考内容，以帮助读者更好地理解和应用钢筋焊接。

1. 钢筋焊接符号表示方法：钢筋焊接符号表示一般由图形和标记组成，它们可以清晰地传达焊缝的形状、尺寸和质量要求。

以下是几种常见的钢筋焊接符号表示方法：- V型焊缝表示为一个带箭头的弯曲线，其箭头指向焊接方向。

- 扁平型焊缝表示为一条直线，两端有箭头指向焊接方向。

- 对焊缝表示为两条平行线，每条线的两端有箭头指向焊接方向。

- 凸缘型焊缝表示为一条波浪线，上面的箭头指向焊接方向。

- 溢出焊缝表示为一条波浪线，上面的箭头指向焊接方向，并且箭头和波浪线之间有一条横线。

- 坡口焊缝表示为一个带箭头的V形曲线，箭头指向焊接方向。

2. 钢筋焊接质量要求：钢筋焊接的质量对于结构的安全和稳定性至关重要。

以下是一些常见的钢筋焊接质量要求：- 焊接缺陷：焊缝应该不存在明显的焊接缺陷，如裂纹、气孔、夹渣等。

- 焊接尺寸：焊缝的尺寸应符合设计要求和规范规定。

- 焊接强度：焊缝的强度应满足结构设计和使用要求，确保焊缝能够承受相应的荷载。

- 焊接变形和应力裕度：焊接后的构件应具有足够的变形和应力裕度，以避免出现失稳和破坏。

- 焊接材料：焊接材料的选择应符合设计要求，并具有合适的焊接性能和机械性能。

3. 钢筋焊接控制措施：钢筋焊接过程中，需要采取一些控制措施，以确保焊接质量的合格。

以下是一些常见的钢筋焊接控制措施：- 焊接工艺控制：合理选择焊接工艺和参数，确保焊接质量和效率。

- 预热和后热处理：对于需要焊接的大型和厚板材料，应进行预热和后热处理，以降低焊接变形和产生应力。

- 清洁和预处理：焊接前应对焊接表面进行清洁和预处理，以去除污物和氧化物，提高焊接质量。
