液压油缸的主要设计技术参数

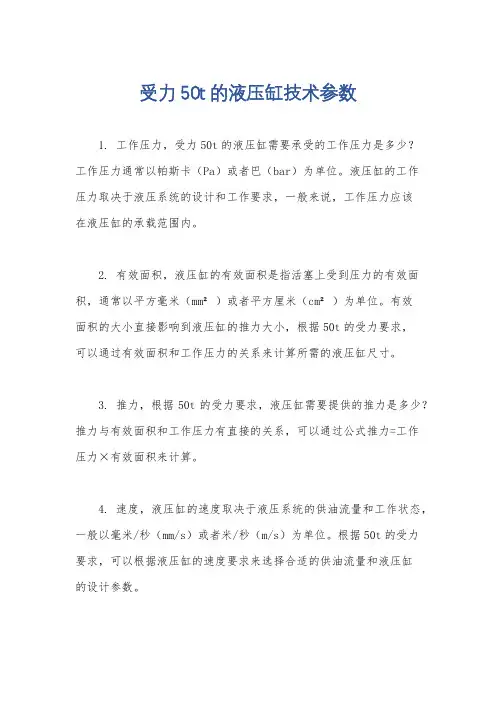

一、液压油缸的主要技术参数:
1.油缸直径;油缸缸径,内径尺寸。
2. 进出口直径及螺纹参数
3.活塞杆直径;
4.油缸压力;油缸工作压力,计算的时候经常是用试验压力,低于16MPa乘以,高于16乘以
5.油缸行程;
6.是否有缓冲;根据工况情况定,活塞杆伸出收缩如果冲击大一般都要缓冲的。
7.油缸的安装方式;
达到要求性能的油缸即为好,频繁出现故障的油缸即为坏。应该说是合格与不合格吧好和合格还是有区别的。
二、液压油缸结构性能参数包括:1.液压缸的直径;2.活塞杆的直径;3.速度及速比;4.工作压力等。
液压缸产品种类很多,衡量一个油缸的性能好坏主要出厂前做的各项试验指标,油缸的工作性能主要表现在以下几个方面:
1.最低启动压力:是指液压缸在无负载状态下的
最低工作压力,它是反映液压缸零件制造和装配
精度以及密封摩擦力大小的综合指标;
2.最低稳定速度:是指液压缸在满负荷运动时没
有爬行现象的最低运动速度,它没有统一指标,
承担不同工作的液压缸,对最低稳定速度要求也
不相同。
3.内部泄漏:液压缸内部泄漏会降低容积效率,
加剧油液的温升,影响液压缸的定位精度,使液
压缸不能准确地、稳定地停在缸的某一位置,也
因此它是液压缸的主要指标之。
液压油缸常用计算公式
液压油缸常用计算公式
项目公式符号意义
液压油缸面积(cm 2 ) A =πD 2 /4 D :液压缸有效活塞直径(cm) 液压油缸速度(m/min) V = Q / A Q :流量(l / min)
液压油缸需要的流量(l/min) Q=V×A/10=A×S/10t V :速度(m/min) S :液压缸行程(m) t :时间(min)
液压油缸出力(kgf) F = p × A
F = (p × A) -(p×A)
p :压力(kgf /cm 2 )
非标液压、机电、试验、工控设备开发研制。
液压缸无杆腔面积A=*40*40/ (平方米)=(平方米)
泵的理论流量Q=排量*转速=32*1430/1000000 (立方米/分)=(立方米/分) 液压缸运动速度约为V=*Q/A= m/min
所用时间约为T=缸的行程/速度=L/V==8 (秒) 上面的计算是在系统正常工作状态时计算的,如果溢流阀的安全压力调得较低,负载过大,液压缸的速度就没有上面计算的大,时间T就会增大.
楼主应把系统工作状态说得更清楚一些.其实这是个很简单的问题:你先求出油缸的体积,会求吧,等于:4021238立方毫米;然后再求出泵的每分钟流量,需按实际计算,效率取92%(国家标准),得出流量为:32X1430X1000X92%=立方毫米;两数一除就得出时间:分钟,也就是秒,至于管道什么流速什么的东
西根本不要考虑,影响比较少.
油缸主要尺寸的确定方法
1.油缸的主要尺寸
油缸的主要尺寸包括:缸筒内径、活塞缸直径、缸筒长度以及缸筒壁厚等。
2.主要尺寸的确定
(1)缸筒直径的确定
根据公式:F=P×A,由活塞所需要的推力F和工作压力P可求得活塞的有效面积A,进一步根据油缸的不同结构形式,计算缸筒的直径D。
(2)活塞杆尺寸的选取
活塞杆的直径d,按工作时的受力情况来确定。根据表4-2来确定。
(3)油缸长度的确定
油缸筒长度=活塞行程+活塞长度+活塞导向长度+活塞杆密封及导向
长度+其它长度。活塞长度=—1)D;活塞杆导向长度=(—)d。其它长度指一些特殊的需要长度,如:两端的缓冲装置长度等。某些单活塞杆油缸油时提出最小导向程度的要求,如:
H≥L/20+D/2。
液压设计常用资料
时间:2010-8-27 14:17:02
径向密封沟槽尺寸
O形密封圈截面直径d2
沟槽宽度b
气动动密封液压动密封
和
静密封
b
b1
b2
沟槽深度t
活塞密封
(计算d3
用)
液压动密
封
气动动密
封
静密封活塞杆密封
(计算d6
用)
液压动密
封
气动动密
封
静密封
导角长度z min
槽底圆角半径r1~~~
槽棱圆角半径r2~
沟槽尺寸计算方法
活塞密封沟槽:d3max=d4min-2t
活塞杆密封沟槽:d6min =d5max+2t
轴向密封沟槽尺寸
O形密封圈截面直径
d2
沟槽宽度b
沟槽深度h
槽底圆角半径r1~~~槽棱圆角半径r2~
沟槽尺寸计算方法
受内压的沟槽形式:d7=d1-2d2
受外压的沟槽形式:d8 =d1
沟槽各尺寸公差
沟槽及与O形圈配合表面的表面粗糙度O形圈使用范围
注:▲为推荐使用密封形式
字母代号
d1—O形圈内径
d2—O形圈截面直径
d3—O形圈沟槽内径(活塞密封时,沟槽底直径)d4—缸孔直径
d5—活塞杆直径
d6—O形圈沟槽外径(活塞杆密封时,沟槽底直径)d7—轴向密封时沟槽外径(受内压)
d8—轴向密封时沟槽内径(受外压)
d9—活塞直径(活塞密封)
d10—O形圈截面直径
b—O形圈沟槽宽度
b1—加1个挡圈的O形圈沟槽宽度
b2—加2个挡圈的O形圈沟槽宽度
z—导角长度
r1—槽底圆角半径
r2—槽棱圆角半径
2g—径向间隙
