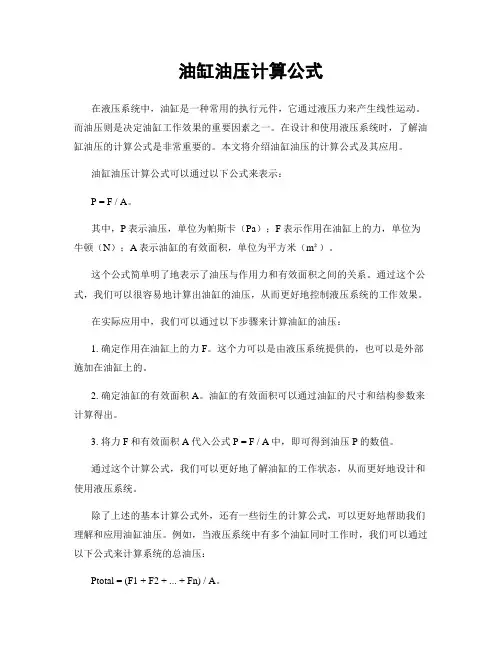

液压油缸设计计算公式

油缸油压计算公式在液压系统中，油缸是一种常用的执行元件，它通过液压力来产生线性运动。

而油压则是决定油缸工作效果的重要因素之一。

在设计和使用液压系统时，了解油缸油压的计算公式是非常重要的。

本文将介绍油缸油压的计算公式及其应用。

油缸油压计算公式可以通过以下公式来表示：P = F / A。

其中，P表示油压，单位为帕斯卡（Pa）；F表示作用在油缸上的力，单位为牛顿（N）；A表示油缸的有效面积，单位为平方米（m²）。

这个公式简单明了地表示了油压与作用力和有效面积之间的关系。

通过这个公式，我们可以很容易地计算出油缸的油压，从而更好地控制液压系统的工作效果。

在实际应用中，我们可以通过以下步骤来计算油缸的油压：1. 确定作用在油缸上的力F。

这个力可以是由液压系统提供的，也可以是外部施加在油缸上的。

2. 确定油缸的有效面积A。

油缸的有效面积可以通过油缸的尺寸和结构参数来计算得出。

3. 将力F和有效面积A代入公式P = F / A中，即可得到油压P的数值。

通过这个计算公式，我们可以更好地了解油缸的工作状态，从而更好地设计和使用液压系统。

除了上述的基本计算公式外，还有一些衍生的计算公式，可以更好地帮助我们理解和应用油缸油压。

例如，当液压系统中有多个油缸同时工作时，我们可以通过以下公式来计算系统的总油压：Ptotal = (F1 + F2 + ... + Fn) / A。

其中，Ptotal表示系统的总油压；F1, F2, ..., Fn表示作用在各个油缸上的力；A表示系统的总有效面积。

通过这个公式，我们可以更好地控制液压系统中各个油缸的工作状态，从而更好地提高系统的工作效率和稳定性。

此外，当液压系统中的油压发生变化时，我们也可以通过以下公式来计算油缸的速度：v = Q / A。

其中，v表示油缸的速度，单位为米每秒（m/s）；Q表示液压系统的流量，单位为立方米每秒（m³/s）。

通过这个公式，我们可以更好地控制油缸的速度，从而更好地满足各种工况下的需求。

液压油缸压力计算公式液压油缸设计计算公式液压油缸（也称为液压缸）是将液压能转化为机械能的设备，它是液压系统中的关键组成部分。

在液压系统中，通过在液压缸两端施加不同的压力，使活塞在缸内运动，从而实现工作负载的移动、提升或压缩等操作。

液压油缸的设计计算需要考虑以下几个因素：负载大小、工作压力、缸径、活塞杆直径、活塞杆材料、油缸结构等。

下面是一般液压油缸设计计算的几个常用公式。

1.计算液压油缸的工作面积：液压油缸的工作面积可以根据液压系统的要求和负载大小来确定。

工作面积的计算公式如下：A=F/P其中，A表示油缸的工作面积，F表示需要承载的负载，P表示液压系统中的工作压力。

2.计算液压油缸的压力：液压油缸的压力可以根据所施加的负载和工作面积来确定。

压力的计算公式如下：P=F/A其中，P表示液压油缸的工作压力，F表示需要承载的负载，A表示油缸的工作面积。

3.计算液压油缸的活塞杆材料选取：液压油缸的活塞杆材料需要根据所承载负载和工作压力来选择，以满足强度和刚度的要求。

常见的活塞杆材料有碳钢、不锈钢、铬钼合金钢等。

一般用弯曲应力公式进行计算，考虑到材料的抗弯刚度，活塞杆的直径可以根据以下公式得到：d=((32*M*L)/(π*σ))^(1/3)其中，d表示活塞杆的直径，M表示活塞杆所承受的最大弯矩，L表示活塞杆的长度，σ表示选定材料的抗弯应力。

4.计算液压油缸的活塞直径：液压油缸的活塞直径可以通过活塞面积和活塞杆直径计算得到。

计算公式如下：D=(4*A)/(π*d^2)其中，D表示液压油缸的活塞直径，A表示油缸的工作面积，d表示活塞杆的直径。

5.计算液压油缸的油缸容积：液压油缸的油缸容积可以通过活塞面积和活塞行程来计算。

计算公式如下：V=A*l其中，V表示油缸的容积，A表示油缸的工作面积，l表示活塞的行程。

通过上述公式的计算，可以得到液压油缸的设计参数，从而满足液压系统的工作要求。

需要注意的是，在实际设计过程中，还应该考虑其他因素，如密封结构、摩擦损失、液压系统的动态响应等，以确保液压油缸的安全可靠运行。

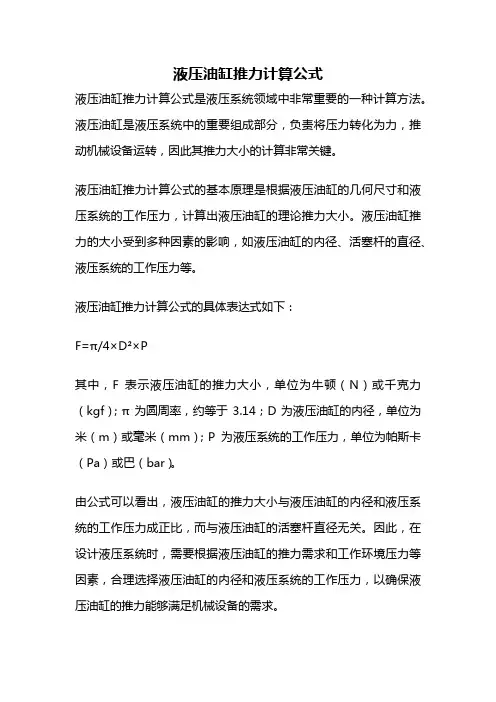

液压油缸推力计算公式
液压油缸推力计算公式是液压系统领域中非常重要的一种计算方法。

液压油缸是液压系统中的重要组成部分，负责将压力转化为力，推动机械设备运转，因此其推力大小的计算非常关键。

液压油缸推力计算公式的基本原理是根据液压油缸的几何尺寸和液压系统的工作压力，计算出液压油缸的理论推力大小。

液压油缸推力的大小受到多种因素的影响，如液压油缸的内径、活塞杆的直径、液压系统的工作压力等。

液压油缸推力计算公式的具体表达式如下：
F=π/4×D²×P
其中，F表示液压油缸的推力大小，单位为牛顿（N）或千克力（kgf）；π为圆周率，约等于3.14；D为液压油缸的内径，单位为米（m）或毫米（mm）；P为液压系统的工作压力，单位为帕斯卡（Pa）或巴（bar）。

由公式可以看出，液压油缸的推力大小与液压油缸的内径和液压系统的工作压力成正比，而与液压油缸的活塞杆直径无关。

因此，在设计液压系统时，需要根据液压油缸的推力需求和工作环境压力等因素，合理选择液压油缸的内径和液压系统的工作压力，以确保液压油缸的推力能够满足机械设备的需求。

需要注意的是，液压油缸的实际推力大小与其理论推力大小存在一定的误差。

这是由于液压油缸的摩擦力、密封性能、活塞杆的弯曲等因素的影响所导致的。

因此，在实际应用中，需要根据实际情况对液压油缸的推力进行调整和修正，以确保其能够正常工作。

液压油缸推力计算公式是液压系统设计和应用中非常重要的一种计算方法。

合理地应用该公式，可以有效地计算出液压油缸的理论推力大小，为机械设备的正常运行提供有力的支持。

液压缸设计计算实例液压缸是一种常用于工业设备中的液压传动装置，主要由一个活塞、一个油缸和两个密封件组成。

它通过液压力将活塞推动，从而实现各种机械运动或工艺过程。

液压缸的设计计算主要包括以下几个方面：液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计。

下面以液压缸在机械设备中的应用为例，进行设计计算。

液压缸的油缸内径可以根据活塞面积计算得到，油缸内径=2×√(A/π)=2×√(0.04/π)≈0.36m。

为了方便选用标准化油缸，取油缸内径为0.35m。

根据液压缸的工作行程和速度，可以计算出整个工作周期的时间 t=行程/速度=1000mm/0.5m/s=2000s。

液压缸的密封件设计和选择也是重要的一步。

常见的密封元件有油封、活塞密封圈和导向环等。

根据液压缸的工作压力和速度，可以选择适用的密封件类型和尺寸，确保密封性能以及使用寿命。

液压缸的工作压力计算也是必要的。

液压缸工作时，会受到工作压力的作用，为了保证液压缸的安全性和可靠性，需要计算液压缸允许的最大工作压力。

液压缸的最大工作压力一般按照材料、工艺和安全要求确定，常用的安全系数为2倍。

根据工作压力和安全系数，可以计算出液压缸最大允许工作压力为12.5MPa×2=25MPa。

液压缸的材料和结构设计也需要考虑。

液压缸常用的材料有铸铁、铝合金和不锈钢等，根据具体的应用场景和要求选择适合的材料。

液压缸的结构设计包括油缸壁厚、密封件槽设计、支撑结构等，需要根据实际情况和安全性要求进行设计。

综上所述，液压缸设计计算涉及液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计等方面。

通过合理计算和选取，可以设计出安全可靠的液压缸，满足机械设备的工作需求。

液压机油缸设计计算公式
1.计算油缸内径
油缸内径的计算一般可以根据工作压力、输出力和油液作用面积来确定。

常用的计算公式如下：
S=F/P
其中，S为油液作用面积，F为输出力，P为工作压力。

2.计算油缸工作压力
油缸的工作压力可以根据系统所需的输出力和油缸的有效面积来计算。

常用的计算公式如下：
P=F/S
其中，P为工作压力，F为输出力，S为油缸的有效面积。

3.计算油缸的输出力
油缸的输出力可以根据工作压力和油缸的有效面积来计算。

常用的计
算公式如下：
F=P*S
其中，F为输出力，P为工作压力，S为油缸的有效面积。

4.计算油缸的速度
油缸的速度可以根据流量和油缸的有效截面积来计算。

常用的计算公
式如下：
Q=A*V
其中，Q为流量，A为油缸的有效截面积，V为油缸的速度。

除了以上的计算公式外，液压机油缸的设计还需要考虑油缸的结构形式、工作环境、密封性能、轴向稳定性等因素，这些因素会直接影响油缸的性能和使用寿命。

因此，设计液压机油缸时需要综合考虑以上因素，并根据具体的应用要求进行合理的选择和优化。

综上所述，液压机油缸设计计算公式是制定液压机油缸尺寸和参数的重要依据，通过合理的计算和选择，可以确保液压机油缸的性能和使用寿命，从而实现液压系统的稳定运行和高效工作。

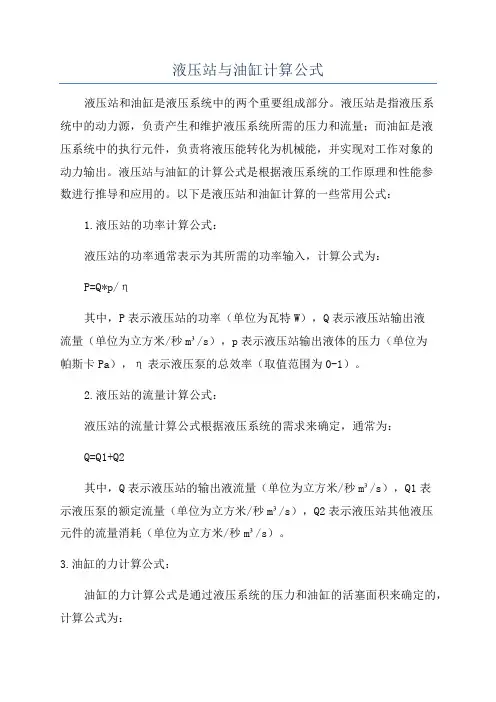

液压站与油缸计算公式液压站和油缸是液压系统中的两个重要组成部分。

液压站是指液压系统中的动力源，负责产生和维护液压系统所需的压力和流量；而油缸是液压系统中的执行元件，负责将液压能转化为机械能，并实现对工作对象的动力输出。

液压站与油缸的计算公式是根据液压系统的工作原理和性能参数进行推导和应用的。

以下是液压站和油缸计算的一些常用公式：1.液压站的功率计算公式：液压站的功率通常表示为其所需的功率输入，计算公式为：P=Q*p/η其中，P表示液压站的功率（单位为瓦特W），Q表示液压站输出液流量（单位为立方米/秒m³/s），p表示液压站输出液体的压力（单位为帕斯卡Pa），η表示液压泵的总效率（取值范围为0-1）。

2.液压站的流量计算公式：液压站的流量计算公式根据液压系统的需求来确定，通常为：Q=Q1+Q2其中，Q表示液压站的输出液流量（单位为立方米/秒m³/s），Q1表示液压泵的额定流量（单位为立方米/秒m³/s），Q2表示液压站其他液压元件的流量消耗（单位为立方米/秒m³/s）。

3.油缸的力计算公式：油缸的力计算公式是通过液压系统的压力和油缸的活塞面积来确定的，计算公式为：F=p*A其中，F表示油缸输出的力（单位为牛顿N），p表示液压泵输出的液体压力（单位为帕斯卡Pa），A表示油缸活塞面积（单位为平方米m²）。

4.油缸的速度计算公式：油缸的速度可以通过液压系统的流量和油缸的工作面积来计算，计算公式为：V=Q/A其中，V表示油缸的速度（单位为米/秒m/s），Q表示液压泵的输出流量（单位为立方米/秒m³/s），A表示油缸的工作面积（单位为平方米m²）。

5.液压缸的容积计算公式：液压缸的容积计算公式是根据液压缸的工作面积和行程来确定的，计算公式为：V=A*S其中，V表示液压缸的容积（单位为立方米m³），A表示液压缸的工作面积（单位为平方米m²），S表示液压缸的行程（单位为米m）。

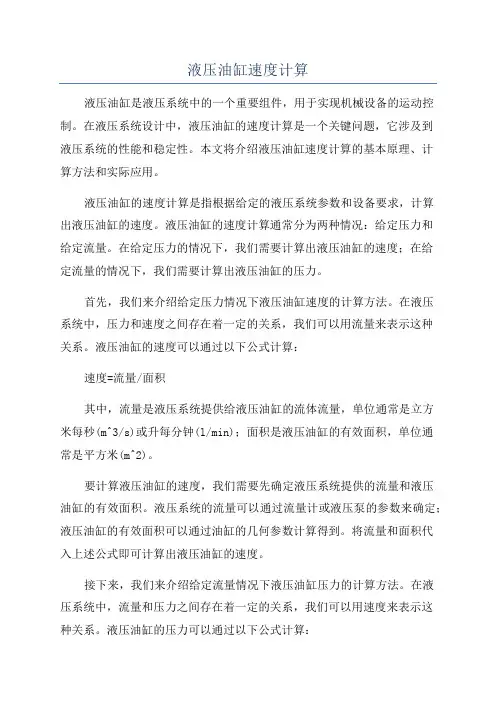

液压油缸速度计算液压油缸是液压系统中的一个重要组件，用于实现机械设备的运动控制。

在液压系统设计中，液压油缸的速度计算是一个关键问题，它涉及到液压系统的性能和稳定性。

本文将介绍液压油缸速度计算的基本原理、计算方法和实际应用。

液压油缸的速度计算是指根据给定的液压系统参数和设备要求，计算出液压油缸的速度。

液压油缸的速度计算通常分为两种情况：给定压力和给定流量。

在给定压力的情况下，我们需要计算出液压油缸的速度；在给定流量的情况下，我们需要计算出液压油缸的压力。

首先，我们来介绍给定压力情况下液压油缸速度的计算方法。

在液压系统中，压力和速度之间存在着一定的关系，我们可以用流量来表示这种关系。

液压油缸的速度可以通过以下公式计算：速度=流量/面积其中，流量是液压系统提供给液压油缸的流体流量，单位通常是立方米每秒(m^3/s)或升每分钟(l/min)；面积是液压油缸的有效面积，单位通常是平方米(m^2)。

要计算液压油缸的速度，我们需要先确定液压系统提供的流量和液压油缸的有效面积。

液压系统的流量可以通过流量计或液压泵的参数来确定；液压油缸的有效面积可以通过油缸的几何参数计算得到。

将流量和面积代入上述公式即可计算出液压油缸的速度。

接下来，我们来介绍给定流量情况下液压油缸压力的计算方法。

在液压系统中，流量和压力之间存在着一定的关系，我们可以用速度来表示这种关系。

液压油缸的压力可以通过以下公式计算：压力=流量/速度其中，流量和速度的单位同上述描述。

要计算液压油缸的压力，我们需要先确定液压系统提供的流量和液压油缸的速度。

液压系统的流量可以通过流量计或液压泵的参数来确定；液压油缸的速度可以通过实测或计算得到。

将流量和速度代入上述公式即可计算出液压油缸的压力。

液压油缸速度的计算对于液压系统设计和运行非常重要，它直接影响到液压系统的性能和稳定性。

合理的速度计算可以确保液压油缸的工作效率和安全性。

同时，我们还需要考虑到液压油缸的工作条件和实际需求，如负载要求、运动轨迹和工作环境等。

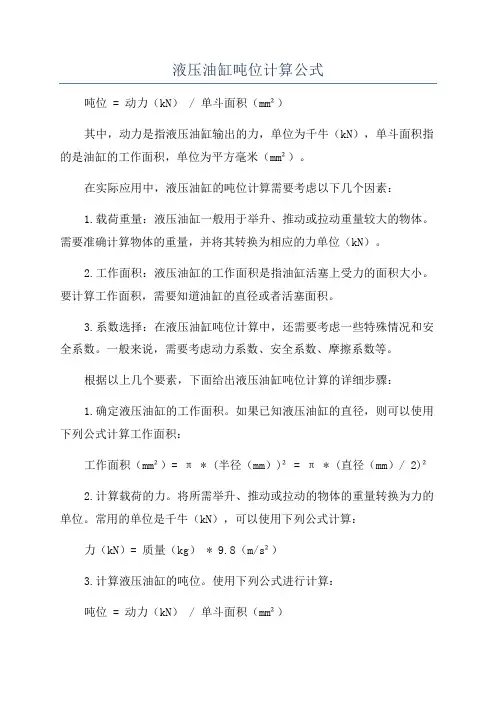

液压油缸吨位计算公式吨位 = 动力（kN） / 单斗面积（mm²）其中，动力是指液压油缸输出的力，单位为千牛（kN），单斗面积指的是油缸的工作面积，单位为平方毫米（mm²）。

在实际应用中，液压油缸的吨位计算需要考虑以下几个因素：1.载荷重量：液压油缸一般用于举升、推动或拉动重量较大的物体。

需要准确计算物体的重量，并将其转换为相应的力单位（kN）。

2.工作面积：液压油缸的工作面积是指油缸活塞上受力的面积大小。

要计算工作面积，需要知道油缸的直径或者活塞面积。

3.系数选择：在液压油缸吨位计算中，还需要考虑一些特殊情况和安全系数。

一般来说，需要考虑动力系数、安全系数、摩擦系数等。

根据以上几个要素，下面给出液压油缸吨位计算的详细步骤：1.确定液压油缸的工作面积。

如果已知液压油缸的直径，则可以使用下列公式计算工作面积：工作面积（mm²）= π * (半径（mm）)² = π * (直径（mm）/ 2)²2.计算载荷的力。

将所需举升、推动或拉动的物体的重量转换为力的单位。

常用的单位是千牛（kN），可以使用下列公式计算：力（kN）= 质量（kg） * 9.8（m/s²）3.计算液压油缸的吨位。

使用下列公式进行计算：吨位 = 动力（kN） / 单斗面积（mm²）4.考虑特殊情况和系数。

在实际应用中，还需要考虑一些特殊情况和安全因素，并选择相应的系数。

一般来说，液压油缸的设计工作压力为31.5MPa，安全系数一般选择为3，摩擦系数一般选择为0.1以上就是液压油缸吨位计算的基本公式和步骤，通过正确的计算能够确保液压系统的正常工作和设备的安全运行。

在实际应用中，还需要根据具体情况调整参数和系数，并注意合理选择液压元件和材料，以满足工程要求。

液压缸计算公式液压缸计算公式1、液压缸内径和活塞杆直径的确定液压缸的材料选为Q235⽆缝钢管，活塞杆的材料选为Q235 液压缸内径:4，F4== D,3.14，,pF:负载⼒ (N)2A:⽆杆腔⾯积 () mmP:供油压⼒ (MPa) D:缸筒内径 (mm) :缸筒外径 (mm) D1 2、缸筒壁厚计算π×,??ηδσψµ1)当δ/D?0.08时pDmax,,(mm) 02,p2)当δ/D=0.08~0.3时pDmax,,(mm) 02.3,-3ppmax3)当δ/D?0.3时,,,，0.4pDpmax,,,,(mm) 0,,2,1.3p,pmax,,,b,, pnδ:缸筒壁厚(mm),:缸筒材料强度要求的最⼩值(mm) 0:缸筒内最⾼⼯作压⼒(MPa) pmax:缸筒材料的许⽤应⼒(MPa) ,p:缸筒材料的抗拉强度(MPa) ,b:缸筒材料屈服点(MPa) ,sn:安全系数3 缸筒壁厚验算22,(D,D)s1(MPa) PN,0.352D1D1P,2.3,lg rLsDPN:额定压⼒:缸筒发⽣完全塑性变形的压⼒(MPa) PrL:缸筒耐压试验压⼒(MPa) PrE:缸筒材料弹性模量(MPa):缸筒材料泊松⽐ =0.3 ,同时额定压⼒也应该与完全塑性变形压⼒有⼀定的⽐例范围，以避免塑性变形的发⽣，即:，，(MPa) PN,0.35~0.42PrL4 缸筒径向变形量22,,DPDD，1r,,D,,，,(mm) 22,,EDD,1,,变形量?D不应超过密封圈允许范围5 缸筒爆破压⼒D1PE,2.3,lg(MPa) bD6 缸筒底部厚度Pmax,(mm) ,0.433D12,P:计算厚度处直径(mm) D27 缸筒头部法兰厚度4Fbh,(mm) ,(r,d),aLPF:法兰在缸筒最⼤内压下所承受轴向⼒(N)b:连接螺钉孔的中⼼到法兰内圆的距离(mm):法兰外圆的半径(mm) ra:螺钉孔直径 dL如不考虑螺钉孔，则:Fb4h,(mm) ,r,aP8 螺纹强度计算螺纹处拉应⼒KF,, (MPa) ,22d,D，，14螺纹处切应⼒KKFd10,, (MPa) 330.2(d,D)1合成应⼒22,,,，3,,, nP,s,许⽤应⼒ ,Pn0F:螺纹处承受的最⼤拉⼒ :螺纹外径 (mm) d0:螺纹底径 (mm) d1K:拧紧螺纹系数，不变载荷取K=1.25~1.5，变载荷取K=2.5~4 :螺纹连接的摩擦因数，=0.07~0.2，平均取=0.12 KKK111 :螺纹材料屈服点(MPa) ,s:安全系数，取=1.2~2.5 nn009 缸筒法兰连接螺栓强度计算螺栓螺纹处拉应⼒KF, (MPa) ,,2dz14螺纹处切应⼒KKFd10, (MPa) ,30.2dz1合成应⼒22,,,，3,,1.3,,, nPz:螺栓数量10、缸筒卡键连接卡键的切应⼒(A处)2,D1PmaxPDmax14,,, (MPa) ,Dl4l1卡键侧⾯的挤压应⼒2,D1P2maxPDmax14, ,,c22,,D(D,2h)h(2D,h)1121,44 hhh卡键尺⼨⼀般取h=δ,l=h, ,,122验算缸筒在A断⾯上的拉应⼒2,D1P2maxPDmax14,,, (MPa) 2222,,,(D,h)-D(D,h),D11 411、缸筒与端部焊接焊缝应⼒计算F,b (MPa) ,,,,n22，，Dd,,114D:缸筒外径 (mm) 1d:焊缝底径 (mm) 1:焊接效率，取=0.7 ,,:焊条抗拉强度 (MPa) ,bn:安全系数，参照缸筒壁的安全系数选取如⽤⾓焊F2 ,,Dh,1h—焊⾓宽度 (mm)12、活塞杆强度计算1)活塞杆在稳定⼯况下，如果只承受轴向推⼒或拉⼒，可以近似的⽤直杆承受拉压载荷的简单强度计算公式进⾏计算:F (MPa) ,,,,P,2d42)如果活塞杆所承受的弯曲⼒矩(如偏⼼载荷等)，则计算式:,,FM,,,,，,, (MPa) P,,AWd,,3)活塞杆上螺纹、退⼑槽等部位是活塞杆的危险截⾯，危险截⾯的合成应⼒应该满⾜:F21.8,,,, (MPa) nP2d2对于活塞杆上有卡键槽的断⾯，除计算拉应⼒外，还要计算校核卡键对槽壁的挤压应⼒:F42,,,, pp2,,，，ddc,，2,13F:活塞杆的作⽤⼒(N)d:活塞杆直径 (mm):材料许⽤应⼒，⽆缝钢管=100~110MPa， ,,PP中碳钢(调质)=400MPa ,P 2:活塞杆断⾯积 () mmAd3W:活塞杆断⾯模数 () mmM:活塞杆所承受弯曲⼒矩(N.m):活塞杆的拉⼒ (N) F2:危险截⾯的直径 (mm) d2:卡键槽处外圆直径 (mm) d1:卡键槽处内圆直径 (mm) d3c:卡键挤压⾯倒⾓ (mm) ,:材料的许⽤挤压应⼒(MPa) pp13、活塞杆弯曲稳定⾏计算活塞杆细长⽐计算L4B,, d:⽀铰中⼼到⽿环中⼼距离(油缸活塞杆完全伸出时的安装距); LB1)若活塞杆所受的载荷⼒完全在活塞杆的轴线上，则按下式验算: F1FKF, 1nk26EI，,101F, (N) K22KLBE5E,,1.8，10(MPa) 1，，，，1，a1，b4d,44I,,0.049dm圆截⾯:() 64F:活塞杆弯曲失稳临界压缩⼒ (N) K:安全系数，通常取=3.5~6 nnKKK:液压缸安装及导向系数(见机械设计⼿册5卷21-292) :实际弹性模量(MPa) E1a:材料组织缺陷系数，钢材⼀般取a?1/12 b:活塞杆截⾯不均匀系数，⼀般取b?1/135E:材料弹性模量，钢材 (MPa) E,2.1，104I:活塞杆横截⾯惯性矩(m)2:活塞杆截⾯⾯积 (m) Ade:受⼒偏⼼量 (m):活塞杆材料屈服点(MPa) ,sS:⾏程 (m)2)若活塞杆所受的载荷⼒偏⼼时，推⼒与⽀承的反作⽤⼒不完全F1处在中线上，则按下式验算:6,A，10SdF, (N) K81，esec,d2FLKB,a,其中: 06EI，10aaa⼀端固定，另⼀端⾃由=1，两端球铰=0.5，两端固定=0.25， 000 a⼀端固定，另⼀端球铰=0.35 0 14、缸的最⼩导向长度SDH,，202(mm) 导向套滑动⾯的长度1)在缸径?80mm时A=(0.6~1)D 2)在缸径,80mm时A=(0.6~1)d 活塞宽度取B=(0.6~1)D 15、圆柱螺旋压缩弹簧计算材料直径:PKCn d,1.6,P4C,10.615K,，或按照机械设计⼿册选取(5卷11-28) 4C,4CD ⼀般初假定C-5~8 C,d有效圈数:'4PGdFdn n,,38PDP'n弹簧刚度4GdGDP',, 348Dn8Cn总圈数n,n，x1x:1/2 (见机械设计⼿册第5卷 11-18)节距:H(1~2)d,0t, n间距:,,t,d⾃由⾼度: H,(n，1)d 0最⼩⼯作载荷时⾼度:H,H-F 10134PDPC8n8nP111FF,,,或者 114P'GdGD最⼤⼯作载荷时的⾼度H,H-Fn0n34PDPC8n8nPnnn或者 FF,,,1n4P'GdGD⼯作极限载荷下的⾼度H,H-Fj0j34PDPCP8n8njjjF或者 F,,,1j4P'GdGD弹簧稳定性验算⾼径⽐:H0b, D应满⾜下列要求两端固定 b?5.3 ⼀端固定，另⼀端回转 b?3.7 两端回转 b?2.6 当⾼径⽐⼤于上述数值时，按照下式计算: P,CP'H,P CB0n P:弹簧的临界载荷 (N) CC:不稳定系数 (见机械设计⼿册第5卷 11-19) BP:最⼤⼯作载荷 (N) n强度验算:,,，0.750minS,,S安全系数 P,max: 弹簧在脉动循环载荷下的剪切疲劳强度， ,0(见机械设计⼿册第5卷 11-19)8KD,: 最⼤载荷产⽣的最⼤切应⼒， ,P,maxnmax3,d8KD,: 最⼩载荷产⽣的最⼩切应⼒， ,P,min1min3,d:许⽤安全系数当弹簧的设计计算和材料实验精度⾼时，取 SP=1.3~1.7 ，当精确度低时，取 =1.8~2.2 SSPP,S静强度: 安全系数 S,,SP,max:弹簧材料的屈服极限 ,S15 系统温升的验算在整个⼯作循环中，⼯进阶段所占的时间最长，为了简化计算，主要考虑⼯进时的发热量。

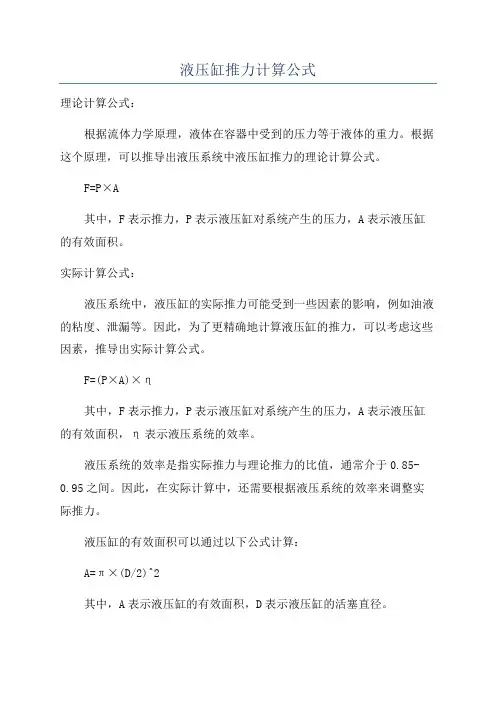

液压缸推力计算公式
理论计算公式：
根据流体力学原理，液体在容器中受到的压力等于液体的重力。

根据这个原理，可以推导出液压系统中液压缸推力的理论计算公式。

F=P×A
其中，F表示推力，P表示液压缸对系统产生的压力，A表示液压缸的有效面积。

实际计算公式：
液压系统中，液压缸的实际推力可能受到一些因素的影响，例如油液的粘度、泄漏等。

因此，为了更精确地计算液压缸的推力，可以考虑这些因素，推导出实际计算公式。

F=(P×A)×η
其中，F表示推力，P表示液压缸对系统产生的压力，A表示液压缸的有效面积，η表示液压系统的效率。

液压系统的效率是指实际推力与理论推力的比值，通常介于0.85-0.95之间。

因此，在实际计算中，还需要根据液压系统的效率来调整实际推力。

液压缸的有效面积可以通过以下公式计算：
A=π×(D/2)^2
其中，A表示液压缸的有效面积，D表示液压缸的活塞直径。

需要注意的是，在使用液压缸推力计算公式时，需要确定正确的单位。

通常液压系统的压力单位是帕斯卡（Pa），而液压缸的推力单位是牛顿（N）。

因此，在计算过程中，需要做好单位换算。

以上是液压缸推力计算的相关公式。

在实际应用中，还需要考虑液压
系统的设计参数、工作环境等因素，综合考虑来确定推力的大小，确保液
压系统的正常运行。

1、液压缸内径和活塞杆直径的确定液压缸的材料选为Q235无缝钢管，活塞杆的材料选为Q235 液压缸内径：p F D π4==⨯⨯14.34= F ：负载力 （N ）A ：无杆腔面积 (2mm )P ：供油压力 (MPa)D ：缸筒内径 (mm)1D ：缸筒外径 (mm)2、缸筒壁厚计算π×／≤≥ηδσψμ1）当δ/D ≤0.08时pD p σδ2max 0＞（mm ） 2)当δ/D=0.08~0.3时maxmax 03-3.2p D p p σδ≥（mm ） 3)当δ/D ≥0.3时⎪⎪⎭⎫ ⎝⎛-+≥max max 03.14.02p p D p p σσδ（mm ） n bp σσ=δ：缸筒壁厚（mm ）0δ：缸筒材料强度要求的最小值（mm ）m ax p ：缸筒内最高工作压力（MPa ）p σ：缸筒材料的许用应力（MPa ）b σ：缸筒材料的抗拉强度（MPa ）s σ：缸筒材料屈服点（MPa ）n ：安全系数3 缸筒壁厚验算21221s )(35.0D D D PN -≤σ(MPa) D D P s rL 1lg3.2σ≤ PN ：额定压力rL P ：缸筒发生完全塑性变形的压力(MPa)r P ：缸筒耐压试验压力(MPa)E ：缸筒材料弹性模量(MPa)ν：缸筒材料泊松比 =0.3同时额定压力也应该与完全塑性变形压力有一定的比例范围，以避免塑性变形的发生，即：()rL P PN 42.0~35.0≤(MPa)4 缸筒径向变形量⎪⎪⎭⎫ ⎝⎛+-+=∆ν221221D D D D E DP D r （mm ）变形量△D 不应超过密封圈允许范围5 缸筒爆破压力DD PE b 1lg 3.2σ=(MPa)6 缸筒底部厚度P P D σδmax 21433.0≥（mm ）2D ：计算厚度处直径（mm ）7 缸筒头部法兰厚度PL a d r Fb h σπ)(4-=（mm ） F ：法兰在缸筒最大内压下所承受轴向力（N ）b ：连接螺钉孔的中心到法兰内圆的距离（mm ）a r ：法兰外圆的半径（mm ）L d ：螺钉孔直径如不考虑螺钉孔，则：Pa r Fb h σπ4=（mm ） 8 螺纹强度计算螺纹处拉应力()2214D d KF-=πσ (MPa)螺纹处切应力)(2.033101D d KFd K -=τ (MPa) 合成应力P n στσσ≤+=223 许用应力0sn P σσ=F ：螺纹处承受的最大拉力0d ：螺纹外径 （mm ）1d ：螺纹底径 （mm ）K ：拧紧螺纹系数，不变载荷取K=1.25~1.5，变载荷取K=2.5~4 1K ：螺纹连接的摩擦因数，1K =0.07~0.2，平均取1K =0.12s σ：螺纹材料屈服点（MPa ）0n ：安全系数，取0n =1.2~2.59 缸筒法兰连接螺栓强度计算螺栓螺纹处拉应力zd KF214πσ= （MPa ）螺纹处切应力zd KFd K 31012.0=τ (MPa)合成应力P n σστσσ≤≈+=3.1322z ：螺栓数量10、缸筒卡键连接卡键的切应力（A 处）lD P l D D P 441max 121max ==ππτ (MPa)卡键侧面的挤压应力 )2(h 4)2(44121max 2212121max h D D P h D D D P c -=--=πππσ 卡键尺寸一般取h=δ,l=h,2h h h 21==验算缸筒在A 断面上的拉应力[]22121max 22121max )(4-)(4D h D D P D h D D P --=-=ππσ (MPa)11、缸筒与端部焊接焊缝应力计算()n d D Fb σηπσ≤-=21214 (MPa)1D ：缸筒外径 （mm ）1d ：焊缝底径 （mm ）η：焊接效率，取η=0.7b σ：焊条抗拉强度 (MPa)n ：安全系数，参照缸筒壁的安全系数选取如用角焊ησh D F 12= h —焊角宽度 （mm ）12、活塞杆强度计算1)活塞杆在稳定工况下，如果只承受轴向推力或拉力，可以近似的用直杆承受拉压载荷的简单强度计算公式进行计算：P d Fσπσ≤=24 (MPa)2)如果活塞杆所承受的弯曲力矩（如偏心载荷等），则计算式： P d W M A F σσ≤⎪⎪⎭⎫⎝⎛+= (MPa) 3）活塞杆上螺纹、退刀槽等部位是活塞杆的危险截面，危险截面的合成应力应该满足：P n F σσ≤≈222d 8.1 (MPa) 对于活塞杆上有卡键槽的断面，除计算拉应力外，还要计算校核卡键对槽壁的挤压应力：()[]pp c d d F σπσ≤+-=243212 F ：活塞杆的作用力（N ）d ：活塞杆直径 （mm ）P σ：材料许用应力，无缝钢管P σ=100~110MPa ，中碳钢（调质）P σ=400MPad A ：活塞杆断面积 (2mm )W ：活塞杆断面模数 (3mm )M ：活塞杆所承受弯曲力矩（N.m ）2F ：活塞杆的拉力 （N ）2d ：危险截面的直径 （mm ）1d ：卡键槽处外圆直径 （mm ）3d ：卡键槽处内圆直径 （mm ）c ：卡键挤压面倒角 （mm ）pp σ：材料的许用挤压应力（MPa ）13、活塞杆弯曲稳定行计算活塞杆细长比计算 dL B 4=λ B L ：支铰中心到耳环中心距离（油缸活塞杆完全伸出时的安装距）；1）若活塞杆所受的载荷力1F 完全在活塞杆的轴线上，则按下式验算：kK n F F ≤1 2261210B K L K I E F ⨯=π （N ）()()51108.111⨯=++=b a E E （MPa ） 圆截面：44049.064d d I ==π(4m )K F ：活塞杆弯曲失稳临界压缩力 （N ）K n ：安全系数，通常取K n =3.5~6K ：液压缸安装及导向系数（见机械设计手册5卷21-292） 1E :实际弹性模量（MPa ）a ：材料组织缺陷系数，钢材一般取a ≈1/12b ：活塞杆截面不均匀系数，一般取b ≈1/13E ：材料弹性模量，钢材 5101.2⨯=E （MPa ）I ：活塞杆横截面惯性矩（4m )d A ：活塞杆截面面积 （2m )e ：受力偏心量 （m ）s σ：活塞杆材料屈服点（MPa ）S ：行程 （m ）2）若活塞杆所受的载荷力1F 偏心时，推力与支承的反作用力不完全处在中线上，则按下式验算：βσsec 81106e d A F d S K +⨯= （N ）其中：62010⨯=EI L F a B K β 一端固定，另一端自由0a =1，两端球铰0a =0.5，两端固定0a =0.25， 一端固定，另一端球铰0a =0.3514、 缸的最小导向长度 220D S H +≥（mm ）导向套滑动面的长度1）在缸径≤80mm 时A=(0.6~1)D2）在缸径＞80mm 时A=(0.6~1)d活塞宽度取B=(0.6~1)D15、圆柱螺旋压缩弹簧计算材料直径：P KC P d τn 6.1≥ CC C K 615.04414+--= 或按照机械设计手册选取（5卷11-28） d DC = 一般初假定C-5~8有效圈数：'8'd 3n n4P P D P F Gd n ==弹簧刚度n C GDn D G P 43488d '==总圈数x n +=1nx ：1/2 (见机械设计手册第5卷 11-18） 节距：n dH t )2~1(0-=间距：d t -=δ自由高度：d n H ）（10+=最小工作载荷时高度：101-F H H =GD C P Gd D P F 414311n 8n 8==或者'11P P F =最大工作载荷时的高度n n F H H -0=GD C P Gd D P F n n 443n n 8n 8==或者'n1P P F = 工作极限载荷下的高度j j F H H -0=GDC P GdD P F j j 443j n 8n 8==或者'j 1P P F =弹簧稳定性验算 高径比：DH b 0=应满足下列要求两端固定 b ≤5.3 一端固定，另一端回转 b ≤3.7 两端回转 b ≤2.6 当高径比大于上述数值时，按照下式计算：n B C P H P C P ＞0'=C P ：弹簧的临界载荷 （N ）B C ：不稳定系数 （见机械设计手册第5卷 11-19） n P ：最大工作载荷 （N ）强度验算： 安全系数 P S S ≥+=maxmin075.0τττ0τ： 弹簧在脉动循环载荷下的剪切疲劳强度，（见机械设计手册第5卷 11-19）m ax τ： 最大载荷产生的最大切应力 n 3max 8P d KDπτ=， m in τ： 最小载荷产生的最小切应力 13in8P d KD m πτ=， P S ：许用安全系数 当弹簧的设计计算和材料实验精度高时，取 P S =1.3~1.7 ， 当精确度低时，取 P S =1.8~2.2静强度： 安全系数P SS S ≥=maxττ S τ：弹簧材料的屈服极限15 系统温升的验算在整个工作循环中，工进阶段所占的时间最长，为了简化计算，主要考虑工进时的发热量。

1、液压缸内径和活塞杆直径的确定液压缸的材料选为Q235无缝钢管，活塞杆的材料选为Q235 液压缸内径：p FD π4==⨯⨯14.34=F ：负载力 （N ）A ：无杆腔面积 (2mm )P ：供油压力 (MPa)D ：缸筒内径 (mm)1D ：缸筒外径 (mm)2、缸筒壁厚计算π×／≤≥ηδσψμ1）当δ/D ≤0.08时pDp σδ2max 0＞（mm ）2)当δ/D=0.08~0.3时maxmax 03-3.2p Dp p σδ≥（mm ）3)当δ/D ≥0.3时⎪⎪⎭⎫⎝⎛-+≥max max 03.14.02p p D p p σσδ（mm ） n bp σσ=δ：缸筒壁厚（mm ）0δ：缸筒材料强度要求的最小值（mm ）m ax p ：缸筒内最高工作压力（MPa ）p σ：缸筒材料的许用应力（MPa ）b σ：缸筒材料的抗拉强度（MPa ）s σ：缸筒材料屈服点（MPa ）n ：安全系数3 缸筒壁厚验算21221s )(35.0D D D PN -≤σ(MPa) D D P s rL 1lg3.2σ≤ PN ：额定压力rL P ：缸筒发生完全塑性变形的压力(MPa)r P ：缸筒耐压试验压力(MPa)E ：缸筒材料弹性模量(MPa)ν：缸筒材料泊松比 =0.3同时额定压力也应该与完全塑性变形压力有一定的比例范围，以避免塑性变形的发生，即：()rL P PN 42.0~35.0≤(MPa)4 缸筒径向变形量⎪⎪⎭⎫ ⎝⎛+-+=∆ν221221D D D D E DP D r （mm ）变形量△D 不应超过密封圈允许范围5 缸筒爆破压力DD PE b 1lg 3.2σ=(MPa)6 缸筒底部厚度PP D σδmax21433.0≥（mm ）2D ：计算厚度处直径（mm ）7 缸筒头部法兰厚度PL a d r Fbh σπ)(4-=（mm ）F ：法兰在缸筒最大内压下所承受轴向力（N ）b ：连接螺钉孔的中心到法兰内圆的距离（mm ）a r ：法兰外圆的半径（mm ）L d ：螺钉孔直径如不考虑螺钉孔，则：Pa r Fbh σπ4=（mm ）8 螺纹强度计算螺纹处拉应力()2214D d KF-=πσ (MPa)螺纹处切应力)(2.033101D d KFd K -=τ (MPa)合成应力P n στσσ≤+=223 许用应力0sn P σσ=F ：螺纹处承受的最大拉力0d ：螺纹外径 （mm ）1d ：螺纹底径 （mm ）K ：拧紧螺纹系数，不变载荷取K=1.25~1.5，变载荷取K=2.5~4 1K ：螺纹连接的摩擦因数，1K =0.07~0.2，平均取1K =0.12s σ：螺纹材料屈服点（MPa ）0n ：安全系数，取0n =1.2~2.59 缸筒法兰连接螺栓强度计算螺栓螺纹处拉应力zd KF214πσ= （MPa ）螺纹处切应力zd KFd K 31012.0=τ (MPa)合成应力P n σστσσ≤≈+=3.1322z ：螺栓数量10、缸筒卡键连接卡键的切应力（A 处）lD P l D D P 441max 121max ==ππτ (MPa)卡键侧面的挤压应力 )2(h 4)2(44121max 2212121max h D D P h D D D P c -=--=πππσ卡键尺寸一般取h=δ,l=h,2hh h 21==验算缸筒在A 断面上的拉应力[]22121max 22121max)(4-)(4D h D D P D h D D P --=-=ππσ (MPa)11、缸筒与端部焊接焊缝应力计算()n d D F b σηπσ≤-=21214 (MPa)1D ：缸筒外径 （mm ）1d ：焊缝底径 （mm ）η：焊接效率，取η=0.7b σ：焊条抗拉强度 (MPa)n ：安全系数，参照缸筒壁的安全系数选取如用角焊ησh D F 12= h —焊角宽度 （mm ）12、活塞杆强度计算1)活塞杆在稳定工况下，如果只承受轴向推力或拉力，可以近似的用直杆承受拉压载荷的简单强度计算公式进行计算：P d Fσπσ≤=24 (MPa)2)如果活塞杆所承受的弯曲力矩（如偏心载荷等），则计算式： P d W M A F σσ≤⎪⎪⎭⎫⎝⎛+= (MPa) 3）活塞杆上螺纹、退刀槽等部位是活塞杆的危险截面，危险截面的合成应力应该满足：P n F σσ≤≈222d 8.1 (MPa) 对于活塞杆上有卡键槽的断面，除计算拉应力外，还要计算校核卡键对槽壁的挤压应力：()[]pp c d d F σπσ≤+-=243212 F ：活塞杆的作用力（N ）d ：活塞杆直径 （mm ）P σ：材料许用应力，无缝钢管P σ=100~110MPa ，中碳钢（调质）P σ=400MPad A ：活塞杆断面积 (2mm )W ：活塞杆断面模数 (3mm )M ：活塞杆所承受弯曲力矩（N.m ）2F ：活塞杆的拉力 （N ）2d ：危险截面的直径 （mm ）1d ：卡键槽处外圆直径 （mm ）3d ：卡键槽处内圆直径 （mm ）c ：卡键挤压面倒角 （mm ）pp σ：材料的许用挤压应力（MPa ）13、活塞杆弯曲稳定行计算活塞杆细长比计算 dL B 4=λ B L ：支铰中心到耳环中心距离（油缸活塞杆完全伸出时的安装距）；1）若活塞杆所受的载荷力1F 完全在活塞杆的轴线上，则按下式验算：kK n F F ≤1 2261210B K L K I E F ⨯=π （N ）()()51108.111⨯=++=b a E E （MPa ） 圆截面：44049.064d d I ==π(4m )K F ：活塞杆弯曲失稳临界压缩力 （N ）K n ：安全系数，通常取K n =3.5~6K ：液压缸安装及导向系数（见机械设计手册5卷21-292） 1E :实际弹性模量（MPa ）a ：材料组织缺陷系数，钢材一般取a ≈1/12b ：活塞杆截面不均匀系数，一般取b ≈1/13E ：材料弹性模量，钢材 5101.2⨯=E （MPa ）I ：活塞杆横截面惯性矩（4m )d A ：活塞杆截面面积 （2m )e ：受力偏心量 （m ）s σ：活塞杆材料屈服点（MPa ）S ：行程 （m ）2）若活塞杆所受的载荷力1F 偏心时，推力与支承的反作用力不完全处在中线上，则按下式验算：βσsec 81106e d A F d S K +⨯= （N ）其中：62010⨯=EI L F a B K β 一端固定，另一端自由0a =1，两端球铰0a =0.5，两端固定0a =0.25， 一端固定，另一端球铰0a =0.3514、 缸的最小导向长度220DS H +≥（mm ）导向套滑动面的长度1）在缸径≤80mm 时A=(0.6~1)D2）在缸径＞80mm 时A=(0.6~1)d活塞宽度取B=(0.6~1)D15、圆柱螺旋压缩弹簧计算材料直径：PKCP d τn 6.1≥CC C K 615.04414+--= 或按照机械设计手册选取（5卷11-28） d DC = 一般初假定C-5~8有效圈数：'8'd3n n 4P P D P F Gd n ==弹簧刚度n C GDn D G P 43488d '==总圈数x n +=1nx ：1/2 (见机械设计手册第5卷 11-18） 节距：n dH t )2~1(0-=间距：d t -=δ自由高度：d n H ）（10+=最小工作载荷时高度：101-F H H =GD C P Gd D P F 414311n 8n 8==或者'11P PF =最大工作载荷时的高度n n F H H -0=GD C P Gd D P F n n 443n n 8n 8==或者'n1P P F = 工作极限载荷下的高度j j F H H -0=GDC P GdD P F j j 443j n 8n 8==或者'j 1P P F =弹簧稳定性验算 高径比：DH b 0=应满足下列要求两端固定 b ≤5.3 一端固定，另一端回转 b ≤3.7 两端回转 b ≤2.6 当高径比大于上述数值时，按照下式计算：n B C P H P C P ＞0'=C P ：弹簧的临界载荷 （N ）B C ：不稳定系数 （见机械设计手册第5卷 11-19） n P ：最大工作载荷 （N ）强度验算： 安全系数 P S S ≥+=maxmin075.0τττ0τ： 弹簧在脉动循环载荷下的剪切疲劳强度，（见机械设计手册第5卷 11-19）m ax τ： 最大载荷产生的最大切应力 n 3max 8P d KDπτ=， m in τ： 最小载荷产生的最小切应力 13in8P dKD m πτ=， P S ：许用安全系数 当弹簧的设计计算和材料实验精度高时，取P S =1.3~1.7 ， 当精确度低时，取 P S =1.8~2.2静强度： 安全系数P SS S ≥=maxττ S τ：弹簧材料的屈服极限15 系统温升的验算在整个工作循环中，工进阶段所占的时间最长，为了简化计算，主要考虑工进时的发热量。

液压摆动油缸扭矩计算公式液压摆动油缸是一种常见的液压执行元件，其主要作用是转换液压能为机械能，实现线性运动或者旋转运动。

在实际工程中，我们经常需要计算液压摆动油缸的扭矩，以便选择合适的油缸规格和工作参数。

本文将介绍液压摆动油缸扭矩的计算公式及其应用。

液压摆动油缸扭矩的计算公式可以根据力学原理和流体力学原理推导得出。

在实际工程中，我们通常使用以下公式来计算液压摆动油缸的扭矩：T = P × A × r ×μ。

其中，T表示液压摆动油缸的扭矩，单位为牛顿·米（N·m）；P表示液压缸的工作压力，单位为帕斯卡（Pa）；A表示油缸的有效面积，单位为平方米（m ²）；r表示油缸的摩擦半径，单位为米（m）；μ表示摩擦系数。

在这个公式中，P × A表示液压缸的工作力，r ×μ表示摩擦力，T = (P × A) × r ×μ表示液压摆动油缸扭矩的计算公式。

在实际工程中，我们可以根据具体的液压摆动油缸的参数来计算其扭矩。

首先，我们需要确定液压缸的工作压力P，然后根据液压缸的有效面积A和摩擦半径r来计算摩擦力，最后根据摩擦系数μ来计算液压摆动油缸的扭矩。

在应用中，我们还需要考虑一些其他因素，例如液压缸的摩擦系数μ可能会随着工作时间的增加而发生变化，这需要在计算中进行修正。

此外，液压缸的摩擦力也会受到温度、润滑情况等因素的影响，因此在实际计算中需要进行综合考虑。

除了上述计算公式外，液压摆动油缸的扭矩还可以通过实验测量来确定。

通过在实验室或者现场进行扭矩测试，我们可以得到液压摆动油缸在不同工作条件下的扭矩特性曲线，从而更准确地了解其工作性能。

在工程实践中，液压摆动油缸扭矩的计算对于设计和选择液压系统至关重要。

通过合理计算液压摆动油缸的扭矩，我们可以选择合适的油缸规格和工作参数，从而确保液压系统的稳定性和可靠性。

总之，液压摆动油缸扭矩的计算公式是液压系统设计和应用中的重要内容。

液压油缸的主要设计技术参数的主要技术参数：一、液压油缸1.油缸直径；油缸缸径，内径尺寸。

2. 进出口直径及螺纹参数3.活塞杆直径；计算的时候经常是油缸压力；油缸工作压力，4.16，高于16MPa乘以1.5用试验压力，低于1.25 乘以油缸行程；5.活塞杆伸出收根据工况情况定，6.是否有缓冲；缩如果冲击大一般都要缓冲的。

7.油缸的安装方式；频繁出现故障的油达到要求性能的油缸即为好，应该说是合格与不合格吧？好和合格缸即为坏。

还是有区别的。

结构性能参数包括：液压油缸二、液压缸1.4.3.速度及速比；的直径；2.活塞杆的直径；工作压力等。

衡量一个油缸的性能好坏液压缸产品种类很多，油缸的工作性能主要出厂前做的各项试验指标，主要表现在以下几个方面：专业文档供参考，如有帮助请下载。

．是指液压缸在无负载状态下的最低启动压力：1.它是反映液压缸零件制造和装配最低工作压力，精度以及密封摩擦力大小的综合指标；是指液压缸在满负荷运动时没最低稳定速度：2.有爬行现象的最低运动速度，它没有统一指标，对最低稳定速度要求也承担不同工作的液压缸，不相同。

内部泄漏：液压缸内部泄漏会降低容积效率，3.影响液压缸的定位精度，使液加剧油液的温升，稳定地停在缸的某一位置，也压缸不能准确地、因此它是液压缸的主要指标之。

液压油缸常用计算公式常用计算公式液压油缸义符号意公项目式(cm) ：液压缸有效活塞直径 D 液压油缸面积(cm 2 ) D 2 /4 A=π(m/min) 液压油缸速度(l / min) Q ：流量V = Q / A(m/min) V ：速度液压油缸需要的流量S ：液压缸行程(m)A/10=A×S/10t Q=V×(l/min) (min) ：时间tA F = p ×(kgf) 出力液压油缸：压力p (kgf /cm 2 ) A) A) F = (p ×－(p×专业文档供参考，如有帮助请下载。

液压油缸压力计算公式液压油缸设计计算公式液压油缸的主要设计技术参数一、液压油缸的主要技术参数:1.油缸直径;油缸缸径，内径尺寸。

2. 进出口直径及螺纹参数3.活塞杆直径;4.油缸压力;油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.25 5.油缸行程;6.是否有缓冲;根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。

7.油缸的安装方式;达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。

应该说是合格与不合格吧,好和合格还是有区别的。

二、液压油缸结构性能参数包括:1.液压缸的直径;2.活塞杆的直径;3.速度及速比;4.工作压力等。

液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面:11.最低启动压力:是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标; 2.最低稳定速度:是指液压缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。

3.内部泄漏:液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压缸的主要指标之。

液压油缸常用计算公式液压油缸常用计算公式项目公式液压油缸面积(cm 2 ) A =πD 2 /4 液压油缸速度 (m/min) V = Q / A 液压油缸需要的流量 (l/min)液压油缸出力 (kgf) 泵或马达流量 (l/min)Q=V×A/10=A×S/10t F = p × AF = (p × A) , (p×A) ( 有背压存在时) Q = q × n / 1000符号意义D :液压缸有效活塞直径 (cm) Q :流量 (l / min)2V :速度 (m/min) S :液压缸行程 (m) t :时间 (min) p :压力 (kgf /cm 2 ) q :泵或马达的几何排量 (cc/rev) n :转速( rpm )泵或马达转速 (rpm) Q :流量 (l / min) n = Q / q×1000 泵或马达扭矩(N.m) T = q × p / 20π液压所需功率(kw) P = Q × p / 612 管内流速 (m/s) d :管内径 (mm) v = Q ×21.22 / d 2U :油的黏度 (cst)管内压力降 (kgf/cm 2 )P=0.000698×USLQ/d 4 S :油的比重非标液压、机电、试验、工控设备开发研制。

液压油缸的主要设计技术参数一、液压油缸的主要技术参数：1.油缸直径；油缸缸径，内径尺寸。

2. 进出口直径及螺纹参数3.活塞杆直径；4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.255.油缸行程；6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。

7.油缸的安装方式；达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。

应该说是合格与不合格吧？好和合格还是有区别的。

二、液压油缸结构性能参数包括：1.液压缸的直径；2.活塞杆的直径；3.速度及速比；4.工作压力等。

液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面：1.最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标；2.最低稳定速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。

3.内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压缸的主要指标之。

液压油缸常用计算公式液压油缸常用计算公式项目公式符号意义液压油缸面积 (cm 2 A =πD 2/4D ：液压缸有效活塞直径(cm液压油缸速度 (m/min V = Q / AQ ：流量(l / min液压油缸需要的流量(l/minQ=V×A/10=A×S/10tV：速度(m/minS：液压缸行程 (mt：时间(min液压油缸出力 (kgfF = p × AF = (p ×A －(p×A( 有背压存在时p：压力(kgf/cm 2泵或马达流量 (l/min Q = q × n/ 1000q ：泵或马达的几何排量(cc/r evn ：转速（ rp m ）泵或马达转速 (rpm n = Q / q×1000Q ：流量(l /泵或马达扭矩 (N.m T = q × p/ 20π液压所需功率 (kw P = Q × p/ 612管内流速 (m/s v = Q×21.22 / d 2d ：管内径(mm管内压力降 (kgf/cm 2△P=0.000698×USLQ/d 4U：油的黏度(cstS：油的比重L：管的长度(m：流量(l/mind：管的内径(cm 液压常用计算公式项目公式符号意义液壓缸面積(cm2 A =πD2/4D：液壓缸有效活塞直徑(cm 液壓缸速度(m/min V = Q / AQ：流量(l /min液壓缸需要的流量(l/minQ=V×A/10=A×S/10tV：速度(m/minS：液壓缸行程(mt：時間(min液 F = p ×壓缸出力(kgfAF = (p × A－(p×A(有背壓存在時p：壓力(kgf /cm2泵或馬達流量(l/minQ = q ×n / 1000q：泵或马达的幾何排量(cc/revn：转速（rpm）泵或馬達轉速(rpmn = Q / q×1000Q：流量(l / min泵或馬達扭矩(N.mT = q × p / 20π液壓所需功率(kwP = Q × p / 612管內流速(m/sv = Q×21.22 / d2d：管內徑(mm管內壓力降(kgf/cm2△P=0.000698×USLQ/d4U：油的黏度(cstS：油的比重L：管的長度(mQ：流量(l/mind：管的內徑(cm非标液压、机电、试验、工控设备开发研制。

液压油缸缸径计算
液压油缸的判断主要根据两个主要参数：
1.工作压力：液压油缸的工作压力是指液压系统中液压油缸所能承受的最大压力。

工作压力的大小会直接影响到液压油缸的尺寸设计和选型。

2.推力需求：推力需求是指液压系统中所需承载的力大小。

根据应用场景和具体使用要求，确定所需的推力大小，再根据工作压力来选择合适的液压油缸。

F=P×A
其中，F表示所需推力大小，P表示液压系统的工作压力，A表示液压油缸的活塞面积。

要计算液压油缸的缸径，首先需要确定所需推力大小F，然后根据所选液压油缸的工作压力P，计算活塞面积A。

最后，通过活塞面积A来确定液压油缸的缸径。

液压油缸的活塞面积计算公式如下：
A=(π/4)×d^2
其中，A表示活塞面积，d表示液压油缸的缸径。

综上所述
1.确定所需推力大小F。

2.根据液压系统的工作压力P，计算活塞面积A。

3.根据活塞面积A，确定液压油缸的缸径d。

需要注意的是，液压系统中的推力需求和工作压力是根据具体应用场
景来确定的，不同的应用场景有不同的推力需求和工作压力，因此在计算
液压油缸缸径时，需要根据具体的使用要求和系统参数来确定相关的数值。

需要特别注意的是，液压油缸的选型不仅仅是根据缸径来确定的，还
需要考虑液压缸的行程、工作温度、密封要求等因素，以确保液压油缸在
实际工作中的可靠性和稳定性。

1 / 2
油缸内径计算公式
油缸（液压缸）的内径计算通常基于所需的推力、工作压力以及设计的性能和速度要求。

一个常见的计算公式是根据液压缸的推力需求和工作压力来确定内径。

这个计算可以基于液压缸的推力平衡公式，如下所示：
F=P ⋅A
其中：
• F 是推力（单位：牛顿或磅力），
• P 是液压缸的工作压力（单位：帕斯卡或 PSI ），
• A 是缸的活塞面积。

液压缸的活塞面积 A 可以通过以下公式计算：
2
4d A π⋅=
其中：
• A 是活塞面积，
• π 是圆周率（约为3.14159），
• d 是油缸的内径。

将上述两个公式结合，可以得到液压缸内径的计算公式：
d =这里，
• d 是油缸的内径，
• F 是推力，
• P 是液压缸的工作压力。

请注意，这个公式是基于一些简化假设的，并且在实际应用中，还需要考虑一些其他因素，如摩擦、密封和性能要求等。

在实际工程中，通常还需要参考制造商提供的规格表和设计手册来选择合适的油缸。

2/ 2。
