冲压件术语

冲压模具术语
1.冲压模具：由上下两块模板组成的工具，用于压制或冲切金属材料。

2. 上模板：一般由钢或铸铁制成，用于固定模具内的下模板，以便进行冲压或冲切操作。

3. 下模板：也称为压底板，一般由钢或铸铁制成，用于支撑工件，并且在压制或冲切操作中起到冲压或冲切的作用。

4. 模具孔：指下模板上开设的孔洞，用于冲压或冲切工件。

5. 模具缺口：指模具孔周围的边缘，用于将工件从原材料中分离出来。

6. 冲头：也称为模具针，一般由硬质合金制成，用于在模具孔中进行冲压或冲切操作。

7. 顶料板：安装在下模板上，用于支撑原材料并使其与冲头对齐。

8. 底料板：安装在上模板上，用于支撑工件并帮助固定下模板。

9. 模具间隙：指下模板与上模板之间的间隙，用于容纳工件和冲压或冲切操作。

10. 模具底座：用于支撑模具并将其安装在冲床上。

11. 模具钢材：用于制作冲压模具的高强度钢材。

12. 模具设计：根据工件形状、尺寸和要求，设计适合的冲压模具。

13. 模具制造：根据模具设计，制造出符合要求的冲压模具。

14. 模具维护：对冲压模具进行定期维护和保养，保证其正常使用并延长寿命。

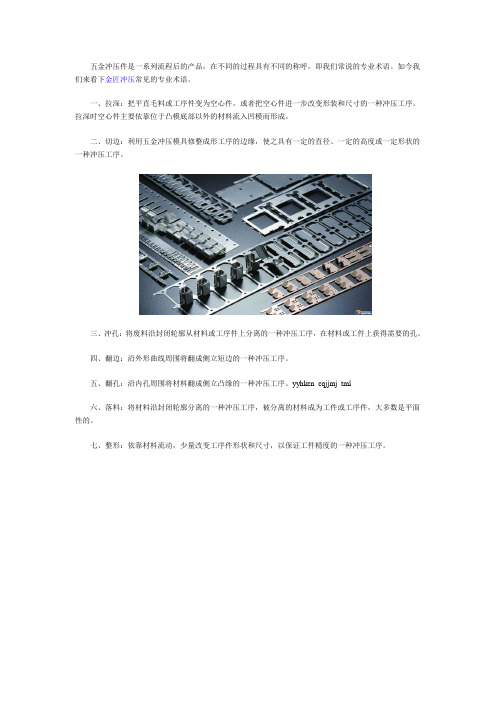

五金冲压件是一系列流程后的产品，在不同的过程具有不同的称呼，即我们常说的专业术语。

如今我们来看下金匠冲压常见的专业术语。

一、拉深：把平直毛料或工序件变为空心件，或者把空心件进一步改变形装和尺寸的一种冲压工序。

拉深时空心件主要依靠位于凸模底部以外的材料流入凹模而形成。

二、切边：利用五金冲压模具修整成形工序的边缘，使之具有一定的直径、一定的高度或一定形状的一种冲压工序。

三、冲孔：将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序，在材料或工件上获得需要的孔。

四、翻边：沿外形曲线周围将翻成侧立短边的一种冲压工序。

五、翻孔：沿内孔周围将材料翻成侧立凸缘的一种冲压工序。

yyhkcn_cqjjmj_tml
六、落料：将材料沿封闭轮廓分离的一种冲压工序，被分离的材料成为工件或工序件，大多数是平面性的。

七、整形：依靠材料流动，少量改变工序件形状和尺寸，以保证工件精度的一种冲压工序。

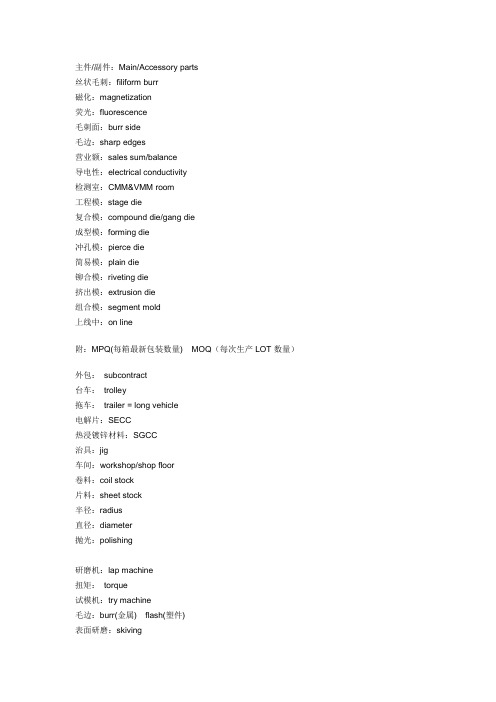

主件/副件：Main/Accessory parts丝状毛刺：filiform burr磁化：magnetization荧光：fluorescence毛刺面：burr side毛边：sharp edges营业额：sales sum/balance导电性：electrical conductivity检测室：CMM&VMM room工程模：stage die复合模：compound die/gang die成型模：forming die冲孔模：pierce die简易模：plain die铆合模：riveting die挤出模：extrusion die组合模：segment mold上线中：on line附：MPQ(每箱最新包装数量) MOQ（每次生产LOT数量）外包：subcontract台车：trolley拖车：trailer = long vehicle电解片：SECC热浸镀锌材料：SGCC治具：jig车间：workshop/shop floor卷料：coil stock片料：sheet stock半径：radius直径：diameter抛光：polishing研磨机：lap machine扭矩：torque试模机：try machine毛边：burr(金属) flash(塑件)表面研磨：skiving震动研磨：vibration grinding蚀刻：etching亚克力：acrylic外包：subcontract检具：inspection tools/check tools个人防护设备：PPE压铸：die casting下料：blanking丝印：silk screen冲孔：punching 抽孔：draw hole 折弯：bending成型：forming铆合：riveting管销：overhead刮伤：scratches污点：dirty外观：cosmetic电子厂内零件（特采）：waive产品先期策划和控制计划：APQP故障模式和效应分析：FMEA现有库存：on hand inventory向上抽孔：up extrude向下抽孔：down extrude正面色拉孔：C’ sink nears ide反面色拉孔：C’ sink far side向上抽芽孔：up threaded向下抽芽孔：down threaded抽引、抽凸：draw\extrude压线：score五金件：hardware电镀：electroplating拉钉：rivet去毛边：de burr or coin倒角：reverse angle=chamfer生锈：rust压凸加工：belling压印加工：coining脱脂：degrease凹：concave凸：convex盖板：cover plate激光加工：laser beam machining电镀：plate滤波器：filter底盘：chassisACC accept 允收AOD accept on deviation 特采FAA first article assurance 首件确认FAI first article inspection 首件检查FMEA failure model effectiveness analysis 失效模式分析VAI use as it 特采JIT just in time 实时供货；零库存DWG drawing 图纸ECN engineering change notes 工程变更通知ECO engineering change order 工程改动要求ES engineering standardization 工程标准F/C flat cable 排线L/T lead time 前置时间（生产前准备时间）；交货周期SPQ 最小包装量MOQ 最小订单量PD Product Department 生产部PE Product Engineering 产品工程部R&D Research & Design 设计开发部REF Reference 版本SPTE 马口铁SPCC 冷轧板SPGC 花钢板SECC 电解片/镀锌钢板SGCC 热浸镀锌材料SPEC specification 规格TBD To be discuss 待讨论TYP Type 类型WDR Weekly Delivery Requirement 周出货需求开模open tooling试模trial run上模hang tool停机planned down下模remove tool调机machine startRFQ Request for quote 请求报价Die sinking, processing, production, painting, silk India coordinated process.开模、加工、生产、喷漆、丝印一条龙。

冲压名词术语作者：佚名转贴自：ugcn 点击数：158一、冲压工序切开：切开是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。

被切开而分离的材料位于或基本位于分离前所处的平面。

切边：切边是利用冲模修边成形工序件的边缘，使之具有一定直径、一定高度或一定形状的一种冲压工序。

切舌：切舌是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。

被局部分离的材料，具有工件所要求的一定位置，不再位于分离前所处的平面上。

切断：切断是将材料沿敞开轮廓分离的一种冲压工序，被分离的材料成为工件或工序件。

反拉深：反拉深是把空心工序件内壁外翻的一种拉深工序。

扩口：扩口是将空心件或管状件敞开处向外扩张的一种冲压工序。

冲孔：冲孔是将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序，在材料或工序件上获得需要的孔。

冲缺：冲缺是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓形成缺口，其深度不超过宽度。

冲裁：冲裁是利用冲模使部分材料或工序件与另一部分材料、工（序）件或废料分离的一种冲压工序。

冲裁是切断、落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开、整修等分离工序的总称。

冲槽：冲槽是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓呈槽形，其深度超过宽度。

冲中心孔：冲中心孔是在工序件表面形成浅凹中心孔的一种冲压工序，背面材料并无相应凸起。

压凸：压凸是用凸模挤入工序件一面，迫使材料流入对面凹坑以形成凸起的一种冲压工序。

压花：压花是强行局部排挤材料，在工序件表面形成浅凹花纹，图案、文字或符号的一种冲压工序。

被压花表面的背面并无对应于浅凹的凸起。

压筋：压筋是起伏成形的一种。

当局部起伏以筋形式出现时，相应的起伏成形工序称为压筋。

成形：成形是依靠材料流动而不依靠材料分离使工序件改变形状和尺寸的冲压工序的统称。

光洁冲裁：光洁冲裁是不经整修直接获得整个断面全部或基本全部光洁的冲裁工序。

扭弯：扭弯是将平直或局部平直工序件的一部分相对另一部分扭转一定角度的冲压工序。

emboss凸点、凸包dome凸圆semi-shearing半剪stamp mark冲记号deburr or coin压毛边punch riveting冲压铆合side stretch侧冲压平reel stretch卷圆压平groove压线blanking下料stamp letter冲字(料号)shearing剪断tick-mark nearside正面压印tick-mark farside反面压印冲压名称类extension dwg展开图procedure dwg工程图die structure dwg模具结构图material材质material thickness料片厚度factor系数upward向上downward向下press specification冲床规格die height range适用模高die height闭模高度burr毛边gap间隙weight重量total wt.总重量punch wt.上模重量五金零件类inner guiding post内导柱inner hexagon screw内六角螺钉dowel pin固定销coil spring弹簧lifter pin顶料销eq-height sleeves=spool等高套筒pin销lifter guide pin浮升导料销guide pin导正销wire spring圆线弹簧outer guiding post外导柱stop screw止付螺丝located pin定位销outer bush外导套模板类top plate上托板（顶板）top block上垫脚punch set上模座punch pad上垫板punch holder上夹板stripper pad脱料背板up stripper上脱料板male die公模(凸模)feature die公母模female die母模(凹模)upper plate上模板lower plate下模板die pad下垫板die holder下夹板die set下模座bottom block下垫脚bottom plate下托板(底板)stripping plate内外打(脱料板)outer stripper外脱料板inner stripper内脱料板lower stripper下脱料板零件类punch冲头insert入块(嵌入件)deburring punch压毛边冲子groove punch压线冲子stamped punch字模冲子round punch圆冲子special shape punch异形冲子bending block折刀roller滚轴baffle plate挡块located block定位块supporting block for location定位支承块air cushion plate气垫板air-cushion eject-rod气垫顶杆trimming punch切边冲子stiffening rib punch = stinger 加强筋冲子ribbon punch压筋冲子reel-stretch punch卷圆压平冲子guide plate定位板sliding block滑块冲压模具-冲压名称类英汉对照plain die简易模pierce die冲孔模forming die成型模progressive die连续模gang dies复合模shearing die剪边模riveting die铆合模pierce冲孔forming成型(抽凸,冲凸)draw hole抽孔bending折弯trim切边emboss凸点dome凸圆semi-shearing半剪stamp mark冲记号deburr or coin压毛边punch riveting冲压铆合side stretch侧冲压平reel stretch卷圆压平groove压线blanking下料stamp letter冲字(料号)shearing剪断tick-mark nearside正面压印tick-mark farside反面压印extension dwg展开图procedure dwg工程图die structure dwg模具结构图material材质material thickness料片厚度factor系数upward向上downward向下press specification冲床规格die height range适用模高die height闭模高度burr毛边gap间隙。

冲压工艺专业术语名词解释1、切开切开是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。

被切开而分离的材料位于或基本位于分离前所处的平面。

2、切边切边是利用冲模修边成形工序件的边缘，使之具有一定直径、一定高度或一定形状的一种冲压工序。

3、切舌切舌是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。

被局部分离的材料，具有工件所要求的一定位置，不再位于分离前所处的平面上。

4、切断切断是将材料沿敞开轮廓分离的一种冲压工序，被分离的材料成为工件或工序件。

5、反拉深反拉深是把空心工序件内壁外翻的一种拉深工序。

6、扩口扩口是将空心件或管状件敞开处向外扩张的一种冲压工序。

7、冲孔冲孔是将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序，在材料或工序件上获得需要的孔。

8、冲缺冲缺是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓形成缺口，其深度不超过宽度。

9、冲裁冲裁是利用冲模使部分材料或工序件与另一部分材料、工（序）件或废料分离的一种冲压工序。

冲裁是切1、断、落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开、整修等分离工序的总称。

10、冲槽冲槽是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓呈槽形，其深度超过宽度。

11、冲中心孔冲中心孔是在工序件表面形成浅凹中心孔的一种冲压工序，背面材料并无相应凸起。

12、压凸压凸是用凸模挤入工序件一面，迫使材料流入对面凹坑以形成凸起的一种冲压工序。

13、压花压花是强行局部排挤材料，在工序件表面形成浅凹花纹，图案、文字或符号的一种冲压工序。

被压花表面的背面并无对应于浅凹的凸起。

14、压筋压筋是起伏成形的一种。

当局部起伏以筋形式出现时，相应的起伏成形工序称为压筋。

15、成形成形是依靠材料流动而不依靠材料分离使工序件改变形状和尺寸的冲压工序的统称。

16、光洁冲裁光洁冲裁是不经整修直接获得整个断面全部或基本全部光洁的冲裁工序。

17、扭弯扭弯是将平直或局部平直工序件的一部分相对另一部分扭转一定角度的冲压工序。

冲压件术语（一）冲压工序术语1：落料：是将材料沿封闭轮廓分离的一种冲压工序，被分离的材料成为工件或工序件，大多数是平面性的。

2：拉深：是把平直毛料或工序件变为空心件，或者把空心件进一步改变形装和尺寸的一种冲压工序。

拉深时空心件主要依靠位于凸模底部以外的材料流入凹模而形成。

3：整形：是依靠材料流动，少量改变工序件形状和尺寸，以保证工件精度的一种冲压工序。

4：冲孔：时将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序，在材料或工件上获得需要的孔。

5：翻孔：是沿内孔周围将材料翻成侧立凸缘的一种冲压工序。

6：切边：是利用冲模修丘成形工序的边缘，使之具有一定的直径、一定的高度或一定形状的一种冲压工序。

7：翻边：是沿外形曲线周围将翻成侧立短边的一种冲压工序。

（二）冲磨和冲模零件术语1、下模：是整副模具的下半部分，即安装于压力机工作台面上的冲模部分。

2、下模座：是下模地面的板状零件，工作是直接固定在压力机工作台面上垫板上。

3、上模：是整副模具的上半部分，即安装于压力机滑块上的冲模部分。

4、上模座：是上模追上面的板状零件，工作时紧贴压力计滑块，并通过模柄或直接与压力机滑块固定。

5、凸模：是冲模中起直接形成冲件作用的图形工作零件，即以外行为工作表面的零件。

6、凹模：是冲模中起直接形成冲件作用的凹形工作零件，即以内形为工作表面的零件。

7、压料板：是冲模中用于压住冲压材料或工序件以控制材料流动的零件，在拉深模中，压料板多数为压料圈。

8、压料筋：是拉深模或拉深模中用于控制材料流动的筋状突起，压料筋可以是凹模滑压料圈的局部结构，也可以是镶入凹模或压料圈中的单独零件。

9、刃口斜度：是冲裁凹模孔刃壁的每侧斜度。

10、刃壁：是冲裁凹模孔刃壁的每侧斜度11、导板：是带有与凸模精密滑配内孔的板状零件，与内孔导向，用于保证凸模与凹模的相互对准，并有卸料功能。

12、导柱：视为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在上模座，与导套配合使用。

冲压专业技术术语（pressing speciality technology language）冲压－press,模具结构术语:die structure模具－die ，模板（模座）－die shoes，凸模（冲头)－punch ，凹模－die，镶嵌式凹模－button,镶块－insert，压边圈－binder（blankholder）,卸料板－pad(stripper)，上模－upper die，下模－lower die,拉延筋－draw bead，弹簧－spring,氮气弹簧Nitrogen spring，气弹簧－gas spring，透气孔－vent，螺钉－screw，销钉－dowel（用于过渡配合），定位销－location pin，顶棒（顶销)－pin（用于间隙配合）,传感器－senser，斜楔－cam,吊挂斜楔flying cam，导板－wear plate，导柱－guide post,导套－guide bush模型－pattern，切刀－cutter，刀片－blade.到底块－Bottom block,定距块－distance block，平衡块－balance block,储存块－storage block。

模修金加工：车－lather,铣－mill，钻－drill，磨－grind,镗－bone，研配－spot，抛光－polishing,焊接－weld，热处理－heat treatment，火焰淬硬－flame harden,淬火－quench，油淬－oil quench，退火－anneal。

冲压设备：压机－ press machine,拆垛机－destacker，研配压机－spotting press,数控铣床－NC milling，清洗机－wash machine，起重机－crane,运模车－transporter 废料线－scrap line,翻转机－turnover machine，上料手－loader，下料手－unloader，tooling－机械手，对中台－gauge table,拉伸垫－cushion，单动－single action，双动－double action,滑块－ram，工作台－bolster，移动工作台－moving bolster，立柱－Column,横梁－beam，线末－end line。

冲压名词术语第一节冲压工序切开切开是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。

被切开而分离的材料位于或基本位于分离前所处的平面。

切边切边是利用冲模修边成形工序件的边缘，使之具有一定直径、一定高度或一定形状的一种冲压工序。

切舌切舌是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。

被局部分离的材料，具有工件所要求的一定位置，不再位于分离前所处的平面上（图1-3）。

切断切断是将材料沿敞开轮廓分离的一种冲压工序，被分离的材料成为工件或工序件（图1-4）。

反拉深反拉深是把空心工序件内壁外翻的一种拉深工序（图1-5）。

扩口扩口是将空心件或管状件敞开处向外扩张的一种冲压工序。

冲孔冲孔是将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序，在材料或工序件上获得需要的孔。

冲缺冲缺是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓形成缺口，其深度不超过宽度。

冲裁冲裁是利用冲模使部分材料或工序件与另一部分材料、工（序）件或废料分离的一种冲压工序。

冲裁是切断、落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开、整修等分离工序的总称。

冲槽冲槽是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓呈槽形，其深度超过宽度（图1-9）。

冲中心孔冲中心孔是在工序件表面形成浅凹中心孔的一种冲压工序，背面材料并无相应凸起（图1-10）。

压凸压凸是用凸模挤入工序件一面，迫使材料流入对面凹坑以形成凸起的一种冲压工序（图1-11）。

压花压花是强行局部排挤材料，在工序件表面形成浅凹花纹，图案、文字或符号的一种冲压工序。

被压花表面的背面并无对应于浅凹的凸起（图1-12）。

压筋压筋是起伏成形的一种。

当局部起伏以筋形式出现时，相应的起伏成形工序称为压筋（图1-13）。

成形成形是依靠材料流动而不依靠材料分离使工序件改变形状和尺寸的冲压工序的统称。

光洁冲裁光洁冲裁是不经整修直接获得整个断面全部或基本全部光洁的冲裁工序（图1-14）。
