2—1 单位工程定位测量记录

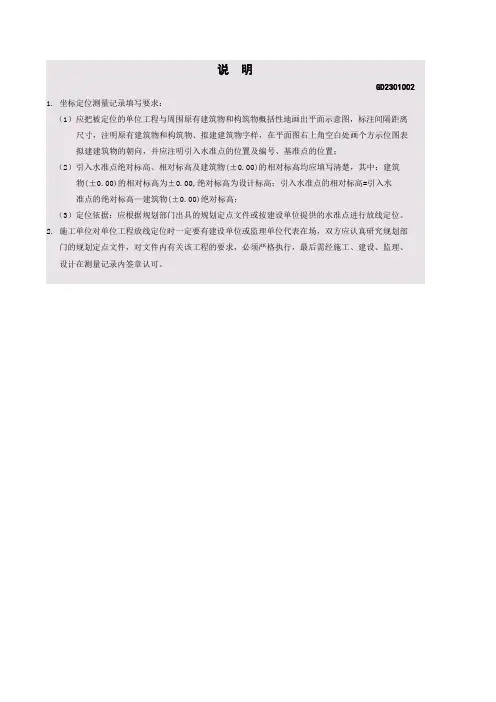

说 明
GD2301002 1. 坐标定位测量记录填写要求：
（1）应把被定位的单位工程与周围原有建筑物和构筑物概括性地画出平面示意图，标注间隔距离 尺寸，注明原有建筑物和构筑物、拟建建筑物字样，在平面图右上角空白处画个方示位图表 拟建建筑物的朝向，并应注明引入水准点的位置及编号、基准点的位置；
（2）引入水准点绝对标高、相对标高及建筑物(±0.00)的相对标高均应填写清楚，其中：建筑
物(±0.00)的相对标高为±0.00,绝对标高为设计标高；引入水准点的相对标高=引入水
准点的绝对标高—建筑物(±0.00)绝对标高；
（3）定位依据：应根据规划部门出具的规划定点文件或按建设单位提供的水准点进行放线定位。

2. 施工单位对单位工程放线定位时一定要有建设单位或监理单位代表在场，双方应认真研究规划部 门的规划定点文件，对文件内有关该工程的要求，必须严格执行，最后需经施工、建设、监理、 设计在测量记录内签章认可。

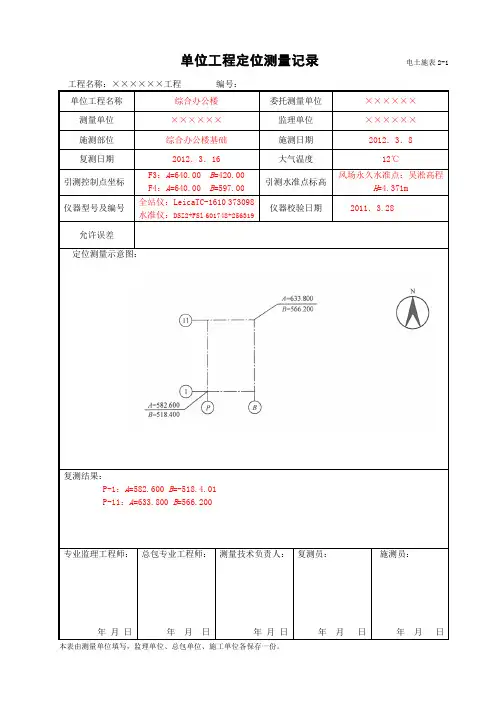

单位工程定位测量记录电土施表2-1工程名称：××××××工程编号：
单位工程名称综合办公楼委托测量单位××××××
测量单位××××××监理单位××××××
施测部位综合办公楼基础施测日期2012．3．8
复测日期2012．3．16大气温度12℃
引测控制点坐标F3：A=640.00 B=420.00
F4：A=640.00 B=597.00
引测水准点标高
风场永久水准点：吴淞高程
H=4.371m
仪器型号及编号全站仪：LeicaTC-1610 373098
水准仪：DSZ2+FSl 601748+256319
仪器校验日期2011．3.28
允许误差
定位测量示意图：
复测结果：
P-1：A=582.600 B=-518.4.01
P-11：A=633.800 B=566.200
专业监理工程师：
年月日总包专业工程师：
年月日
测量技术负责人：
年月日
复测员：
年月日
施测员：
年月日
本表由测量单位填写，监理单位、总包单位、施工单位各保存一份。

单位工程坐标定位测量记录测量放线器具经检验合格，202宿舍楼坐标定位放 线符合规范及设计要求。

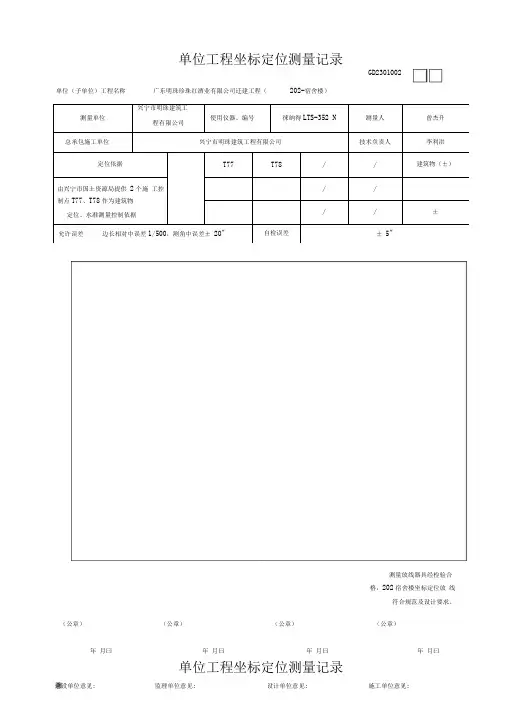

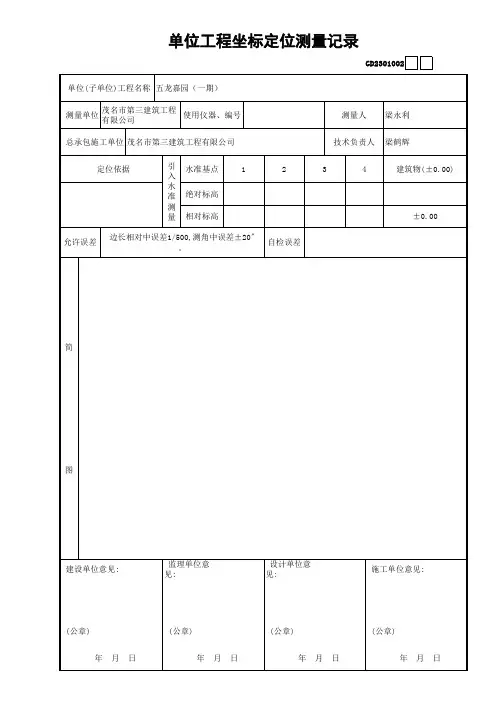

单位工程坐标定位测量记录GD2301002测量单位兴宁市明珠建筑工程有限公司使用仪器、编号徕纳得LTS-352 N测量人曾杰升总承包施工单位兴宁市明珠建筑工程有限公司 技术负责人 李利洪定位依据T77T78 / /建筑物（±）由兴宁市国土资源局提供 2个施 工控制点T77、T78作为建筑物 定位、水准测量控制依据////±允许误差边长相对中误差1/500，测角中误差± 20"自检误差± 5"单位（子单位）工程名称广东明珠珍珠红酒业有限公司迁建工程（ 202-宿舍楼）简 图 建设单位意见:监理单位意见:设计单位意见:施工单位意见:（公章） （公章） （公章） （公章）年 月曰年 月曰 年 月曰 年 月曰GD2301002测量单位兴宁市明珠建筑工程有限公司使用仪器、编号徕纳得LTS-352 N测量人 曾杰升总承包施工单位兴宁市明珠建筑工程有限公司 技术负责人 李利洪定位依据T77T78 / /建筑物（±）由兴宁市国土资源局提供 2个施 工控制点T77、T78作为建筑物 定位、水准测量控制依据////±允许误差1边长相对中误差1/500，测角中误差± 20"自检误差± 5"单位（子单位）工程名称广东明珠珍珠红酒业有限公司迁建工程（ 308-2陶坛库）图建设单位意见：监理单位意见：设计单位意见：施工单位意见：测量放线器具经检验合 格，307-1号陶坛库坐标定 位放线符合规范及设计要 求。

（公章） （公章） （公章） （公章）年 月曰年 月曰 年 月曰年 月曰测量单位兴宁市明珠建筑工程有限公司使用仪器、编号徕纳得LTS-352 N测量人曾杰升总承包施工单位兴宁市明珠建筑工程有限公司 技术负责人 李利洪定位依据T77T78 / /建筑物（±）由兴宁市国土资源局提供 2个施 工控制点T77、T78作为建筑物 定位、水准测量控制依据////±允许误差边长相对中误差1/500，测角中误差± 20"自检误差± 5"单位（子单位）工程名称广东明珠珍珠红酒业有限公司迁建工程（ 307-1陶坛库）简图GD2301002建设单位意见：监理单位意见：设计单位意见： 施工单位意见：测量放线器具经检验合 格，309-3号陶坛库坐标定 位放线符合规范及设计要 求。

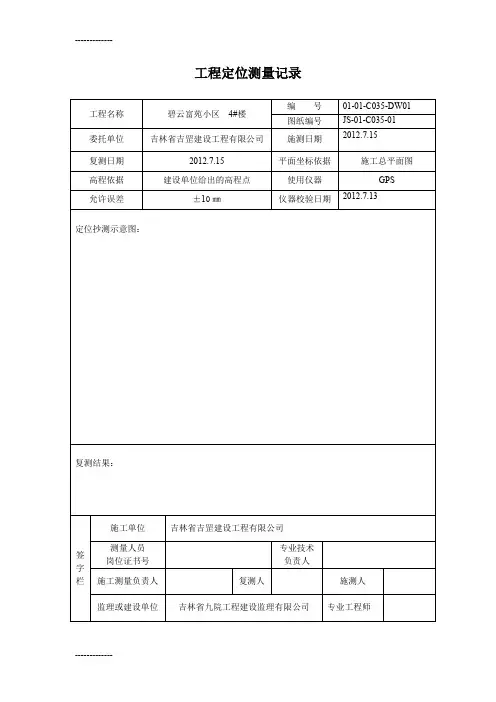

1.工程定位测量记录表中,抄测结果怎样填写工程定位测量主要包括测设建筑物位置线、现场标准水准点、坐标点（包括场地控制网或建筑物控制网、标准轴线桩等）。

测绘部门根据《建设工程规划许可证》（含附件、附图）批准的建筑工程位置及标高依据，测定出建筑物红线桩。

施工测量单位应根据测绘部门提供的放线成果、红线桩及场地控制网（或建筑物控制网），测定建筑物位置、主控轴线及尺寸，做出平面控制网并绘制成图。

①校核标准轴线桩点、平面控制网。

②校核引进现场施工用水准点。

2.求“单位工程坐标定位测量记录表”填写范例,要有图哦工程定位测量记录填表说明：1、平面坐标依据、高程依据：应由规划部门提供，以规划部门钉桩坐标为水准点、坐标点、红线桩、周边原有建筑物等采用适当比例绘制在此栏内。

（2）坐标、高程依据要标注引出位置，并标出它与建筑物的关系。

（3）特殊情况下，可不按比例，只画示意图，但要标出主要轴线尺寸。

同时注明±0.000绝对高程。

4、复测结果：此栏必须填写复测的具体数字，不能只写"合格"或"不合格"。

3.建筑工程定位测量记录填写要求有哪些总的来说工程测量一般要的数据是X,Y,Z，即坐标x,y和高程z。

不同的测量工作记录的内容也不同。

水准测量手簿记录如果用的是铟钢尺测的话，记录的是主尺和辅尺的读数，点号。

测斜记录则要记录倾斜的方向和长度。

全站仪测量则是记录坐标x,y和高程z，以及水平距离，斜距，仪器高，镜高，天顶距，点号等有用数据。

钢尺测量主要记录钢尺读数角度测量记录的是盘左观测和盘右观测的观测值等等···。
