单位工程定位测量记录按以下要求填写

简 图
珠海市测绘院提供的施工
控制点
引入水准测量
经核对：坐标，规划总图、施工图、测绘成果一致，资料合格：自检误差在允许范围内，符合要求
(公章)
年 月 日
年 月 日
年 月 日
年 月 日
(公章)
(公章)
(公章)
允许误差 边长相对中误差1/500,测角中误差±20〞自检误差边长误差1/1000,角度误差+10"
建设单位意见: 监理单位意见: 设计单位意见: 施工单位意见:
相对标高
-0.35
-0.35
-0.6
-0.6
±0.00建筑物(±0.00)
绝对标高 5.55 5.55 5.8 5.8 5.2 定位依据
水准基点1234 测量单位XXXXXX有限公司
使用仪器、编号GTS-102N
测量人
XXX 单位工程坐标定位测量记录
GD-C4-6315
单位(子单位)工程名称
XXXXX
施工单位XXXX有限公司
项目负责人
XXX。

工程定位测量记录填写说明：
1、平面坐标基准和高程基准：由规划部提供，规划部的定钉坐标如下标准。

填表时指定点数，与堆放数据中的点数一致。

2、允许误差：参照“建筑施工测量技术规程”(DB11/T446-2007)。

3、定位测量示意图：
(1)确定建筑物位置线、重要控制轴、大小、北针方向、场地标准。

基准点、坐标点、红线桩、原建筑周边等在本栏中按适当比例绘制。

(2)坐标和高程基准应标明引出位置及其与建筑物的关系。

(3)特殊情况下，不需绘制原理图，但应标明主轴尺寸。

同时，表明。

0.000绝对高程。

4、复试结果：本栏必须填写复试的具体次数，不能只填“合格”或“不合格”。

单元工程是指具有独立施工条件，建成后不能独立生产或产生效益的产品；对于大型单元工程，可形成独立使用功能的部分可分为一个子单元工程(GB50300-2013第4.0.2条)。

施工前可由施工、监理、施工单位确定，范围内的技术资料可相应采集验收。

个人项目和单位项目的划分，按照下列原则确定：
1、具有独立的施工条件。

2.对于建筑规模较大的单元项目，可形成独立使用功能的部分可分为若干子单元项目。

公路工程标段中的完整道路工程通常是独立发挥其功能(或效益)的设施，称为单一工程。

在建筑工程中，厂房建设项目和完整的办公楼也是能够独立发挥效益(或功能)的设施，称为单一工程。

(注：区分单个工程和单位工程的基本原则是：建成后是否能独立发挥其功能或效益，如果能独立发挥其功能或效益，则为单个工程，否则为单位工程)。

定位测量放线记录范本1.工程定位测量、放线、水准点引测经过记录表如何填写(1)测量工作开始前，应熟悉设计图纸及有关技术资料，根据设计图纸要求，结合现场实际情况，制定测量技术方案。

（2）建筑物定位测量、桩基定位测量、轴线及标高放线测量工作中，应注意内外业等复核检查，防止发生差错。

测量工作结束后，应及时整理原始资料，并应进行验收。

（3）根据施工场地控制点、水准点、城市规划部门确定的建筑红线桩等和有关设计图纸、技术资料，进行测量。

（4）当建筑区域范围较大、单位工程较多时，可根据设计总平面布置图和现场实际情况，在施工场地内布设平面控制网（点）和高程控制点，作为施工定位测量的依据。

（5）桩基应根据设计图纸进行定位测量，其桩位的放样允许偏差应符合国家现行标准《建筑地基基础工程施工质量验收规范》GB50202的规定。

（6）测量工具和测量人员应固定，测量前应严格校验仪器。

测量所使用的仪器应定期进行检定，并在检定有效期内使用。

（7）建筑物定位测量、桩基定位测量，可根据施工现场实际情况，分段进行验收。

轴线及标高放线测量每一楼（层）段均应进行验收。

（8）建筑物定位测量、桩基定位测量复核情况应以简图形式记录在验收表中，简图中应标明轴线控制桩的位置及标高、桩位偏差、轴线位置及偏差、轴线投测点、标高投测点等位置。

（9）建筑物轴线及标高放线测量复核情况应以简图形式记录在验收表中，简图中应标明轴线位置及偏差、轴线投测点、标高投测点的位置。

扩展资料：进场后首先对甲方提供施工定位图进行图上利用坐标反算法复核，以确保设计图纸的正确。

此项工作由项目技术负责人负责。

坐标反算法：根据直线的起点和终点的坐标，计算直线的水平距离和坐标方位角的过程。

项目技术负责人带队与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

工程定位后要经建设单位和规划部门验收合格后方可开始施工。

参考资料来源：百度百科-放线参考资料来源：百度百科-测量参考资料来源：百度百科-建筑后退红线距离。

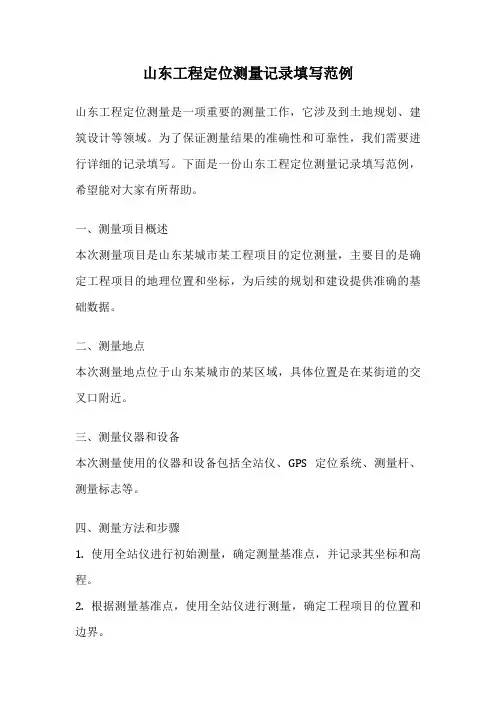

山东工程定位测量记录填写范例山东工程定位测量是一项重要的测量工作，它涉及到土地规划、建筑设计等领域。

为了保证测量结果的准确性和可靠性，我们需要进行详细的记录填写。

下面是一份山东工程定位测量记录填写范例，希望能对大家有所帮助。

一、测量项目概述本次测量项目是山东某城市某工程项目的定位测量，主要目的是确定工程项目的地理位置和坐标，为后续的规划和建设提供准确的基础数据。

二、测量地点本次测量地点位于山东某城市的某区域，具体位置是在某街道的交叉口附近。

三、测量仪器和设备本次测量使用的仪器和设备包括全站仪、GPS定位系统、测量杆、测量标志等。

四、测量方法和步骤1. 使用全站仪进行初始测量，确定测量基准点，并记录其坐标和高程。

2. 根据测量基准点，使用全站仪进行测量，确定工程项目的位置和边界。

3. 使用GPS定位系统对测量结果进行验证，并记录其坐标和精度。

4. 在测量结果周围设置测量标志，以便后续的测量和验证。

五、测量数据记录1. 测量基准点坐标：- 基准点名称：A点- 坐标：X = 123456.789m，Y = 987654.321m，Z = 123.456m2. 工程项目位置和边界：- 位置坐标：- 左上角：X = 123456.789m，Y = 987654.321m- 右上角：X = 123456.789m，Y = 987654.321m- 左下角：X = 123456.789m，Y = 987654.321m- 右下角：X = 123456.789m，Y = 987654.321m- 边界长度：上边界 = 100m，下边界 = 100m，左边界 = 200m，右边界 = 200m3. GPS定位结果：- 测量点名称：B点- 坐标：X = 123456.789m，Y = 987654.321m，Z = 123.456m- 精度：±1cm六、测量结果分析根据以上测量数据，我们可以得出以下结论：1. 工程项目位于山东某城市的某区域，具体位置是在某街道的交叉口附近。

工程定位测量记录范本工程定位测量是指在施工前进行的一项关键步骤，主要目的是确保建筑物、设施等在施工过程中能够准确定位和正确定位，最终满足设计要求。

下面是工程定位测量记录范本。

第一部分：项目信息这一部分包括项目名称、委托方、施工单位、项目开始和结束日期等相关信息。

项目名称：_______________委托方：_______________施工单位：_______________项目开始日期：_______________项目结束日期：_______________第二部分：定位测量信息这一部分列出了定位测量的每个步骤和结果，以便后续查询和验证。

1. 建筑位置及它的标高建筑位置:北纬：东经：建筑标高:________m2. 标识点的坐标所有标识点（如墙角）应进行定位并记录其坐标。

在此处精确地标记该点以便在日后建设阶段重复使用。

3. 原始数据测量人员在采用电子仪器和三角测量等技术完成后，在表格中记录数据。

4. 所有检查人员的姓名和签名。

在每行或页尾下方空白处，应列出每个测量人员的姓名和签名、日期进行认证。

5. 特殊说明如果存在任何问题或特定的注意事项，即应进行记录。

第三部分：辅助信息此部分可包含以下条目：1. 测量设备信息列出用于工程定位测量的设备名称、制造商、型号和编号，以便检查其准确性。

2. 精度与误差列出使用的精度和测量仪器，并在表格中记录误差。

3. 参考资料列出使用的参考资料，如建筑图纸或地形图等。

这些资料需要记录其来源、日期和版本。

4. 图像和照片为了方便记录，可以添加现场拍摄的相应照片和图像。

这些照片可以帮助复查、检测、审计验的正确性。

第四部分：结论以上是工程定位测量记录范本。

根据具体情况可以进行必要的调整和更改，以便满足具体项目的测量需求。

在实际操作中，应严格按照现有测量规程进行操作，并进行详细的记录和保存。

这些文件可以作为后期施工的管理依据，确保建筑物、设施的稳定性与安全性。

说 明
GD2301002 1. 坐标定位测量记录填写要求：
（1）应把被定位的单位工程与周围原有建筑物和构筑物概括性地画出平面示意图，标注间隔距离 尺寸，注明原有建筑物和构筑物、拟建建筑物字样，在平面图右上角空白处画个方示位图表 拟建建筑物的朝向，并应注明引入水准点的位置及编号、基准点的位置；
（2）引入水准点绝对标高、相对标高及建筑物(±0.00)的相对标高均应填写清楚，其中：建筑
物(±0.00)的相对标高为±0.00,绝对标高为设计标高；引入水准点的相对标高=引入水
准点的绝对标高—建筑物(±0.00)绝对标高；
（3）定位依据：应根据规划部门出具的规划定点文件或按建设单位提供的水准点进行放线定位。

2. 施工单位对单位工程放线定位时一定要有建设单位或监理单位代表在场，双方应认真研究规划部 门的规划定点文件，对文件内有关该工程的要求，必须严格执行，最后需经施工、建设、监理、 设计在测量记录内签章认可。

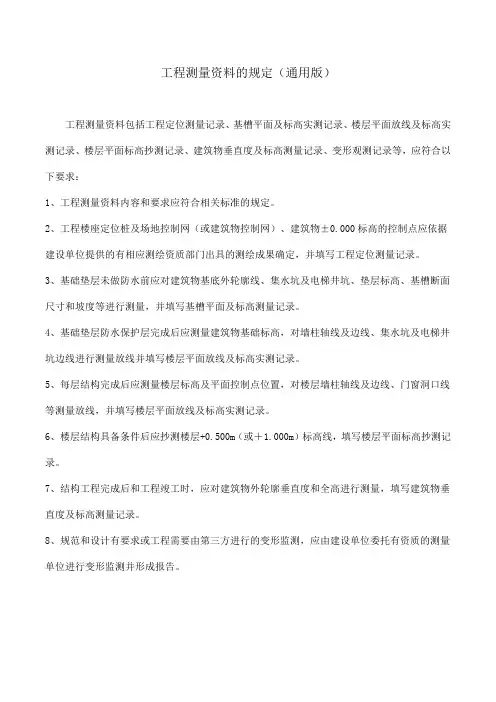

工程测量资料的规定（通用版）
工程测量资料包括工程定位测量记录、基槽平面及标高实测记录、楼层平面放线及标高实测记录、楼层平面标高抄测记录、建筑物垂直度及标高测量记录、变形观测记录等，应符合以下要求：
1、工程测量资料内容和要求应符合相关标准的规定。

2、工程楼座定位桩及场地控制网（或建筑物控制网）、建筑物±0.000标高的控制点应依据建设单位提供的有相应测绘资质部门出具的测绘成果确定，并填写工程定位测量记录。

3、基础垫层未做防水前应对建筑物基底外轮廓线、集水坑及电梯井坑、垫层标高、基槽断面尺寸和坡度等进行测量，并填写基槽平面及标高测量记录。

4、基础垫层防水保护层完成后应测量建筑物基础标高，对墙柱轴线及边线、集水坑及电梯井坑边线进行测量放线并填写楼层平面放线及标高实测记录。

5、每层结构完成后应测量楼层标高及平面控制点位置，对楼层墙柱轴线及边线、门窗洞口线等测量放线，并填写楼层平面放线及标高实测记录。

6、楼层结构具备条件后应抄测楼层+0.500m（或＋1.000m）标高线，填写楼层平面标高抄测记录。

7、结构工程完成后和工程竣工时，应对建筑物外轮廓垂直度和全高进行测量，填写建筑物垂直度及标高测量记录。

8、规范和设计有要求或工程需要由第三方进行的变形监测，应由建设单位委托有资质的测量单位进行变形监测并形成报告。

工程定位测量放线验收记录工程定位测量是指在工程建设过程中，利用测量仪器和测量方法对工程位置进行测量，确定工程的坐标和标高等基本要素，以确保工程的准确放置和定位。

而放线验收是指在工程施工过程中，根据设计图纸和设计要求，对施工现场进行放线，并进行验收，以确保施工的准确性和质量。

以下是一份工程定位测量和放线验收记录的示例。

项目名称：XXX工程测量日期：XXXX年XX月XX日1.工程定位测量记录：1.1基本信息：-工程名称：XXX工程-工程地点：XXX地区-施工单位：XXX公司-测量人员：XXX、XXX1.2测量内容及方法：-测量内容：-建筑物位置的测量-标高的测量-地坪水准测验-测量方法：-建筑物位置的测量采用全站仪进行定点测量，测量结果精度达到毫米级别。

-标高的测量采用水准仪进行测量，测量结果精度达到厘米级别。

-地坪水准测验采用水准仪测量，测量结果精度达到毫米级别。

1.3测量结果：-建筑物位置测量结果：坐标：XXXXX米（E），XXXXX米（N）-标高测量结果：标高：XXXXX米2.放线验收记录：2.1基本信息：-工程名称：XXX工程-工程地点：XXX地区-施工单位：XXX公司-放线人员：XXX、XXX-验收人员：XXX、XXX2.2放线内容：-放线内容：-主体结构放线-基本设施放线-放线方法：-主体结构放线采用全站仪进行定点放线，放线结果精度达到毫米级别。

-基本设施放线采用传统放线方法进行放线，放线结果精度达到厘米级别。

2.3放线结果：-主体结构放线结果：-柱子1：XXXXX米（E），XXXXX米（N）-柱子2：XXXXX米（E），XXXXX米（N）-...-基本设施放线结果：-厕所位置：XXXXX米（E），XXXXX米（N）-空调出风口位置：XXXXX米（E），XXXXX米（N）-...以上是本次工程定位测量和放线验收的记录。

通过准确的测量和放线，确保了工程的位置准确、放线正确，为后续的施工工作提供了基础数据和重要依据。

工程定位测量记录定位抄测示意图：
“工程定位测量记录”填写说明
1、工程名称与施工图纸一致
2、委托单位：建设单位或总承包单位总称
3、图纸编号：总平面图、首层建筑图等。

4、坐标依据、高程依据为当地规划部门提供
5、允许误差符合《工程测量规范》GB50026 的规定
6、使用仪器为仪器名称及型号
7、仪器效验日期为仪器检定时间
8、定位抄测示意图：坐标、高程依据要标出引出位置，并标出它与建筑物的关系；特殊情况下，可不按比例，只画示意图，但要标出主要轴线尺寸，并注明± 0.000 标高的绝对高程。

将建筑物平面位置线、重要控制轴线、尺寸及指北针方
向、±0.000标高的绝对高程、现场标准水准点、坐标点、红线桩、周边原有建
筑物、道路等采用适当比例绘制在此图内。

9、相关要求：
边长相对中误差1/15000，测角中误差±15〞按《工程测量规范》
GB/50026-2007 中8.3.2 条；
建筑物施工平面控制网，应根据建筑物的分布、结构、高度、基础埋深和机械设备传动的连接方式、生产工艺的连续程度,分别布设一级或二级控制网，其
主要技术要求，应符合下表的规定
建筑物控制网的主要技术要求
7″
15 ″
1、测角最大中误差2〞是现场实际误差值。

本表由建设单位、监理单位、施工单位、城建档案馆各保存一份。

专业技术负责人测量负责人复测人施测人定位抄测示意图；复测结果：结构控制桩位置坐标与设计图一致，放样点平面坐标最大偏差2mm，测量闭合差为5"，测量结果符合设计要求，测量误差在《 城市轨道交通工程测量规范》允许的限差范围内。

签字栏建设(监理)单位施工(测量)单位中铁电气化局集团有限公司北京地铁十号线二期06标项目经理部测量人员岗位证书号考037-0004503考037-0004494高程依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1使用仪器索佳1030R 允许误差 角度闭合差＜11"； 全长相对闭合差＜1/35000仪器校验日期2010年4月16日图纸编号BJM10II-02-10-02-01-01-SS-JG-005A 施测日期2010年9月1日平面坐标依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1复测日期2010年9月6日编 号表C3-1工程名称地铁10号线二期工程 草桥站委托单位本表由建设单位、监理单位、施工单位、城建档案馆各保存一份。

专业技术负责人测量负责人复测人施测人定位抄测示意图；复测结果：冠梁顶标高（+13.900）与设计图一致，抄测点高程最大偏差2mm，测量闭合差为3mm，测量结果符合设计要求，测量误差在《城市轨道交通工程测量规范》允许的限差范围内。

签字栏建设(监理)单位施工(测量)单位中铁电气化局集团有限公司北京地铁十号线二期06标项目经理部测量人员岗位证书号考037-0004503考037-0004494高程依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1使用仪器索佳1030R 允许误差 角度闭合差＜3mm仪器校验日期2010年4月16日图纸编号BJM10II-02-10-02-01-01-SS-JG-005A 施测日期2010年9月1日平面坐标依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1复测日期2010年9月6日编 号表C3-1工程名称地铁10号线二期工程 草桥站委托单位。

本表由建设单位、监理单位、施工单位、城建档案馆各保存一份。

专业技术负责人测量负责人复测人施测人定位抄测示意图；复测结果：结构控制桩位置坐标与设计图一致，放样点平面坐标最大偏差2mm，测量闭合差为5"，测量结果符合设计要求，测量误差在《 城市轨道交通工程测量规范》允许的限差范围内。

签字栏建设(监理)单位施工(测量)单位中铁电气化局集团有限公司北京地铁十号线二期06标项目经理部测量人员岗位证书号考037-0004503考037-0004494高程依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1使用仪器索佳1030R 允许误差 角度闭合差＜11"； 全长相对闭合差＜1/35000仪器校验日期2010年4月16日图纸编号BJM10II-02-10-02-01-01-SS-JG-005A 施测日期2010年9月1日平面坐标依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1复测日期2010年9月6日编 号表C3-1工程名称地铁10号线二期工程 草桥站委托单位本表由建设单位、监理单位、施工单位、城建档案馆各保存一份。

专业技术负责人测量负责人复测人施测人定位抄测示意图；复测结果：冠梁顶标高（+13.900）与设计图一致，抄测点高程最大偏差2mm，测量闭合差为3mm，测量结果符合设计要求，测量误差在《城市轨道交通工程测量规范》允许的限差范围内。

签字栏建设(监理)单位施工(测量)单位中铁电气化局集团有限公司北京地铁十号线二期06标项目经理部测量人员岗位证书号考037-0004503考037-0004494高程依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1使用仪器索佳1030R 允许误差 角度闭合差＜3mm仪器校验日期2010年4月16日图纸编号BJM10II-02-10-02-01-01-SS-JG-005A 施测日期2010年9月1日平面坐标依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1复测日期2010年9月6日编 号表C3-1工程名称地铁10号线二期工程 草桥站委托单位。

单位工程坐标定位测量记录测量放线器具经检验合格，202宿舍楼坐标定位放 线符合规范及设计要求。

单位工程坐标定位测量记录GD2301002测量单位兴宁市明珠建筑工程有限公司使用仪器、编号徕纳得LTS-352 N测量人曾杰升总承包施工单位兴宁市明珠建筑工程有限公司 技术负责人 李利洪定位依据T77T78 / /建筑物（±）由兴宁市国土资源局提供 2个施 工控制点T77、T78作为建筑物 定位、水准测量控制依据////±允许误差边长相对中误差1/500，测角中误差± 20"自检误差± 5"单位（子单位）工程名称广东明珠珍珠红酒业有限公司迁建工程（ 202-宿舍楼）简 图 建设单位意见:监理单位意见:设计单位意见:施工单位意见:（公章） （公章） （公章） （公章）年 月曰年 月曰 年 月曰 年 月曰GD2301002测量单位兴宁市明珠建筑工程有限公司使用仪器、编号徕纳得LTS-352 N测量人 曾杰升总承包施工单位兴宁市明珠建筑工程有限公司 技术负责人 李利洪定位依据T77T78 / /建筑物（±）由兴宁市国土资源局提供 2个施 工控制点T77、T78作为建筑物 定位、水准测量控制依据////±允许误差1边长相对中误差1/500，测角中误差± 20"自检误差± 5"单位（子单位）工程名称广东明珠珍珠红酒业有限公司迁建工程（ 308-2陶坛库）图建设单位意见：监理单位意见：设计单位意见：施工单位意见：测量放线器具经检验合 格，307-1号陶坛库坐标定 位放线符合规范及设计要 求。

（公章） （公章） （公章） （公章）年 月曰年 月曰 年 月曰年 月曰测量单位兴宁市明珠建筑工程有限公司使用仪器、编号徕纳得LTS-352 N测量人曾杰升总承包施工单位兴宁市明珠建筑工程有限公司 技术负责人 李利洪定位依据T77T78 / /建筑物（±）由兴宁市国土资源局提供 2个施 工控制点T77、T78作为建筑物 定位、水准测量控制依据////±允许误差边长相对中误差1/500，测角中误差± 20"自检误差± 5"单位（子单位）工程名称广东明珠珍珠红酒业有限公司迁建工程（ 307-1陶坛库）简图GD2301002建设单位意见：监理单位意见：设计单位意见： 施工单位意见：测量放线器具经检验合 格，309-3号陶坛库坐标定 位放线符合规范及设计要 求。

《工程定位测量记录》填写说明与依据一、表格解析1．提文时限定位完成后2d内提交2.填写要点（1）“工程名称”与施工图纸中的图签一致。

（2）“图纸编号”填写施工图纸编号，如总平面、首层建筑平面、基础平面。

（3）“施测日期、复测日期”按实际日期填写。

（4）“坐标依据、高程依据“是由测绘院或建设单位提供，应以市规划委员会打桩坐标为标准。

在填写时要写明点位编号，且与交桩资料中的点位编号一致。

（5）“使用仪器“栏应将经纬仪、水准仪等仪器的名称，型号、出厂编号标注清楚。

（6）“闭合差“一般应满足三级精度I<1/10000:h≤正负6根号nmm的要求（n为测站数）。

（7）“仪器测定日期”指由法定检测单位校准日期。

（8）“定位抄测示意图”具体要求：1）应将建筑物位置线，重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例会制在此栏内。

2）坐标、高程依据要标注引出位置，并标出它与建筑物的关系。

3）特殊情况下，可不按比例，只画示意图，但要标出主要轴线尺寸，同时须注明±0.000绝对高程。

（9）“抄测结果”栏必须填写复测的具体数字，不能只写“合格”或“不合格”，应根据监理单位要求由施工（测量）单位采用计算机打印。

（10）签字栏中“技术负责人”为项目总工；“专业测量负责人”为施测单位主管；“复测人”是指施测单位的上一级测量人员。

“施测人”是指定位仪器操作者。

二、填写依据1.规范名称《工程测量规范》（GB50026）2.相关要求（1）一般规定。

1）放线和基础施工测量的主要内容包括；建筑物的定位放线、桩基施工测量、基槽（坑）开挖中的放线与超平、建筑物的基础放线、±0.000一下的测量放线与超平等。

2）建筑物定位放线和基础施工测量前应收集以下测量成果资料。

①城市规划单位提供的城市测量平面控制点或建筑红线桩点、高程控制点。

②建筑场区平面控制网和高程控制网。

单位工程定位测量记录表—A
单位工程名称杭淠湾小区52#楼工程建设单位
定位依据
资料
六安市规划局提供的定位点
平面定位标准点坐标
引入导线
角度和长度
α＜±26〃
起点为建
（构）
筑物的轴
1～10×A～E轴
简图（附指北针示意）：
测量员：
施工单位检查意见：
(1)经核对：上述楼座坐标、规划总图、施工图一致；
（2）实测楼座桩后，经复测最大误差在±3mm以内，角度小于±10〃。

.1
单位工程定位测量记录表—A
.2
平面定位标准点坐标
引入导线
角度和长度
α＜±26〃
起点为建
（构）
筑物的轴
1～10×A～E轴
简图（附指北针示意）：
测量员：
施工单位检查意见：
(1)经核对：上述楼座坐标、规划总图、施工图一致；
（2）实测楼座桩后，经复测最大误差在±3mm以内，角度小于±10〃。

项目专业技术负责人：
年月日
.3
.4。

本表由建设单位、监理单位、施工单位、城建档案馆各保存一份。

专业技术负责人测量负责人复测人施测人定位抄测示意图；复测结果：结构控制桩位置坐标与设计图一致，放样点平面坐标最大偏差2mm，测量闭合差为5"，测量结果符合设计要求，测量误差在《 城市轨道交通工程测量规范》允许的限差范围内。

签字栏建设(监理)单位施工(测量)单位中铁电气化局集团有限公司北京地铁十号线二期06标项目经理部测量人员岗位证书号考037-0004503考037-0004494高程依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1使用仪器索佳1030R 允许误差 角度闭合差＜11"； 全长相对闭合差＜1/35000仪器校验日期2010年4月16日图纸编号BJM10II-02-10-02-01-01-SS-JG-005A 施测日期2010年9月1日平面坐标依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1复测日期2010年9月6日编 号表C3-1工程名称地铁10号线二期工程 草桥站委托单位本表由建设单位、监理单位、施工单位、城建档案馆各保存一份。

专业技术负责人测量负责人复测人施测人定位抄测示意图；复测结果：冠梁顶标高（+13.900）与设计图一致，抄测点高程最大偏差2mm，测量闭合差为3mm，测量结果符合设计要求，测量误差在《城市轨道交通工程测量规范》允许的限差范围内。

签字栏建设(监理)单位施工(测量)单位中铁电气化局集团有限公司北京地铁十号线二期06标项目经理部测量人员岗位证书号考037-0004503考037-0004494高程依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1使用仪器索佳1030R 允许误差 角度闭合差＜3mm仪器校验日期2010年4月16日图纸编号BJM10II-02-10-02-01-01-SS-JG-005A 施测日期2010年9月1日平面坐标依据北京城建勘测设计研究院2010测量010-56号DT[10Ⅱ]71\DT[10Ⅱ]72\JM1\JM1复测日期2010年9月6日编 号表C3-1工程名称地铁10号线二期工程 草桥站委托单位。
