压的基本工序：1.冲裁:包括落料和冲孔两个工序。
1）落料：模具沿封闭线冲切板料，冲下的部分为工件，其余部分为废料，设计时尺寸以模仁为准，间隙取在冲子上；2）冲孔：模具沿封闭线冲切板料，冲下的部分是废料，设计时尺寸以冲子为准，间隙取在模仁上。
2.剪切:用模具切断板材,切段线不封闭.3.切口:在坯料上将板材部分切开,切口部分发生弯曲.4.切边:将拉深或成形后的半成品边缘部分的多余材料切掉。
5.剖切：将半成品切开成两个或几个工件，常用于成双冲压。
切口切边剖切6.弯曲：用模具使材料弯曲成一定形状（V型/U型/Z型弯曲）。
7.卷圆：将板料端部卷圆。
8.扭曲：将平板的一部分相对于一部分扭转一个角度。
弯曲卷圆扭曲9.拉深：将板料压制成空心工件，壁厚基本不变。
10.变薄拉深：用减小直径与壁厚，增加工件高度的方法来改变空心件的尺寸，得到要求的底厚，壁薄的工件。
11.孔的翻边：将板料或工件上有孔的边缘翻成竖立边缘。
拉深变薄拉深孔的翻边12.外缘翻边：将工件的外缘翻起圆弧或曲线状的竖立边缘。
13.缩口：将空心件的口部缩小。
14.扩口：将空心件的口部扩大，常用于管子。
外缘翻边缩口扩口15.起伏：在板料或工件上压出筋条，花纹或文字，在起伏处的整个厚度上都有变薄。
16.卷边：将空心件的边缘卷成一定的形状。
17.胀形：将空心件（或管料）的一部分沿径向扩张，呈凸肚形。
起伏卷边胀形18.旋压：利用赶棒或滚轮将板料毛坯赶压成一定形状（分变薄与不变薄两种）。
19.整形：把形状不太准确的工件校正成形。
20.校平：将毛坯或工件不平的面或弯曲予以压平。
旋压整形校平21.压印：改变工件厚度，在表面上压出文字或花纹。
22.正挤压：凹模腔内的金属毛坯在凸模压力的作用下，处于塑性变形状态，使其由凹模孔挤出，金属流动的方向与凸模运动方向相同。
23.反挤压：金属挤压过程中，沿凸模与凹模的间隙塑流，其流动方向与凸模运动方向相反。
24.复合挤压：正挤与反挤的结合。
冲压件工艺过程设计的内容及步骤一、内容：1.冲压件的工艺流程设计：根据产品图纸、零件要求及工艺要求，确定合理的冲压工艺流程。
包括冲裁、成形、翻边、整形、切断等工艺步骤，并确定冲压工序的顺序和数量。
2.冲压件的模具设计：根据工艺流程设计和产品要求，设计冲压模具。
包括骨架、上模、下模、抬模、导向柱、导向套等部分的设计。
3.工装和夹具设计：根据冲压件的形状特点和工艺要求，设计合理的夹具或工装。
确保在冲压过程中能够保持冲压件的稳定性和精度。
4.冲压件的材料选择和加工方式确定：根据冲压件的要求和材料特性，选择合适的材料，并确定加工方式，如冷冲、热冲、冷挤等。
5.机械设备和工艺参数的确定：根据冲压件的形状和材料要求，选择合适的机械设备，并确定冲床的工艺参数，如冲床的行程、冲程、压力等。
6.表面处理和成品测试：根据冲压件的表面要求，选择合适的表面处理方式，如镀锌、喷涂等；同时进行成品的尺寸测量和性能测试，确保符合产品质量要求。
二、步骤：1.分析产品要求：仔细研读产品图纸和产品要求，了解产品的设计要求和技术要求。
明确冲压件的尺寸、材料、加工要求等。
2.确定工艺流程：根据产品要求和零件特点，选择合适的工艺流程。
考虑到冲压件的形状、尺寸、材料和加工要求等因素，确定适合的冲压工艺流程。
3.设计模具和工装：根据工艺流程设计和产品要求，设计合理的冲压模具和工装。
包括骨架、上模、下模、抬模、导向柱、导向套等部分的设计，并确保模具和工装的合理性和可行性。
4.选择材料和加工方式：根据冲压件的要求和材料特性，选择合适的材料，考虑材料的强度、硬度、韧性等性能要求。
同时，根据冲压件的形状和材料要求，确定适合的加工方式。
5.确定机械设备和工艺参数：根据冲压件的形状和材料要求，选择合适的机械设备，确定冲床的工艺参数。
包括冲床的行程、冲程、压力等参数。
6.表面处理和成品测试：根据冲压件的表面要求，选择合适的表面处理方式，如镀锌、喷涂等。
同时进行成品的尺寸测量和性能测试，确保冲压件符合产品质量要求。

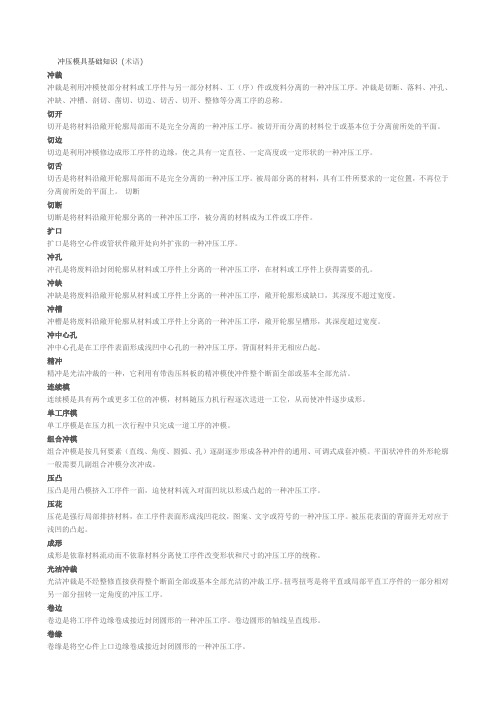

冲压模具基础知识(术语)冲裁冲裁是利用冲模使部分材料或工序件与另一部分材料、工（序）件或废料分离的一种冲压工序。
冲裁是切断、落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开、整修等分离工序的总称。
切开切开是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被切开而分离的材料位于或基本位于分离前所处的平面。
切边切边是利用冲模修边成形工序件的边缘，使之具有一定直径、一定高度或一定形状的一种冲压工序。
切舌切舌是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被局部分离的材料，具有工件所要求的一定位置，不再位于分离前所处的平面上。
切断切断切断是将材料沿敞开轮廓分离的一种冲压工序，被分离的材料成为工件或工序件。
扩口扩口是将空心件或管状件敞开处向外扩张的一种冲压工序。
冲孔冲孔是将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序，在材料或工序件上获得需要的孔。
冲缺冲缺是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓形成缺口，其深度不超过宽度。
冲槽冲槽是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓呈槽形，其深度超过宽度。
冲中心孔冲中心孔是在工序件表面形成浅凹中心孔的一种冲压工序，背面材料并无相应凸起。
精冲精冲是光洁冲裁的一种，它利用有带齿压料板的精冲模使冲件整个断面全部或基本全部光洁。
连续模连续模是具有两个或更多工位的冲模，材料随压力机行程逐次送进一工位，从而使冲件逐步成形。
单工序模单工序模是在压力机一次行程中只完成一道工序的冲模。
组合冲模组合冲模是按几何要素（直线、角度、圆弧、孔）逐副逐步形成各种冲件的通用、可调式成套冲模。
平面状冲件的外形轮廓一般需要几副组合冲模分次冲成。
压凸压凸是用凸模挤入工序件一面，迫使材料流入对面凹坑以形成凸起的一种冲压工序。
压花压花是强行局部排挤材料，在工序件表面形成浅凹花纹，图案、文字或符号的一种冲压工序。
被压花表面的背面并无对应于浅凹的凸起。
成形成形是依靠材料流动而不依靠材料分离使工序件改变形状和尺寸的冲压工序的统称。
冲压模具的加工工艺规程
摘要：胀形、翻边、缩口的冲压模分工序、分设备进行，工件经历变形—校正过程。
冷精压模主要为平面精压，以矫正工件变形为主。
关键词：分工序分设备校正过程冷精压模矫正工件变形冲压模具加工工艺规程。
胀形、翻边、缩口的冲压模分工序、分设备进行，工件经历变形—校正过程。
冷精压模主要为平面精压，以矫正工件变形为主。
1 胀形
常用的胀形方法有刚模胀形和以液体、气体、橡胶等为施力介质的软模胀形。
2 胀形的变形特点
球头凸模胀形平板毛坯时的胀形变形区及其主应力和主应变图。
图中涂黑部分表示胀形变形区。
2.1 胀形的极限变形程度
胀形极限变形程度主要取决于材料的塑性和变形的均匀性。
压加强筋。
（1）用刚性凸模压制加强筋的变形力按式计算;
4 胀形力
刚模胀形所需压力的计算公式，可根据力的平衡方程式推导得到，其表达式为。
7 缩口
缩口是将预先成形好的圆筒件或管件坯料，通过缩口模具将其口部缩小的一种成形工序。
常见的缩口形式有斜口式、直口式和球面式。
变形区由于受到较大切向压应力的作用易产生切向失稳而起皱，
起传力作用的筒壁区由于受到轴向压应力的作用易产生轴向失稳而起皱，所以失稳起皱是缩口工序的主要障碍。
参考文献
[1] 薛翔.冲压工艺与模具设计实例分析[M].北京：机械工业出版社，2008.
[2] 徐政坤.冲压模具设计与制造[M].北京：化学工业出版社，2009.
[3] 洪慎章.实用冲模设计与制造[M].北京：机械工业出版社，2012.。
冲压模具的形式很多，冲模也依工作性质,模具构造,模具材料三方面来分类。
一般可按以下几个主要特征分类：1〃根据工艺性质分类a.冲裁模沿封闭或敞开的轮廓线使材料产生分离的模具。
如落料模、冲孔模、切断模、切口模、切边模、剖切模等。
b.弯曲模使板料毛坯或其他坯料沿着直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件的模具。
c.拉深模是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。
d.成形模是将毛坯或半成品工件按图击、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。
如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。
2〃根据工序组合程度分类a.单工序模在压力机的一次行程中，只完成一道冲压工序的模具。
b.复合模只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。
c.级进模（也称连续模）在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。
3、依产品的加工方法分类依产品加工方法的不同，可将模具分成冲剪模具、弯曲模具、抽制模具、成形模具和压缩模具等五大类。
a. 冲剪模具：是以剪切作用完成工作的，常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。
b.弯曲模具：是将平整的毛胚弯成一个角度的形状，视零件的形状、精度及生产量的多寡，乃有多种不同形式的模具，如普通弯曲冲模、击轮弯曲冲模、卷边冲模、圆弧弯曲冲模、折弯冲缝冲模与扭曲冲模等。
c.抽制模具：抽制模具是将平面毛胚制成有底无缝容器。
d.成形模具：指用各种局部变形的方法来改变毛胚的形状，其形式有击张成形冲模、卷缘成形冲模、颈缩成形冲模、孔击缘成形冲模、圆缘成形冲模。
e.压缩模具：是利用强大的压力，使金属毛胚流动变形，成为所需的形状，其种类有挤制冲模、压花冲模、压印冲模、端压冲模。
汽车门柱连接件翻边整形模具设计摘要本说明书在所要加工零件的基础上，经过仔细的论证和计算，完成了本次毕业设计题目的相关内容。
由于此次加工零件的加工工艺复杂，所以不能用一套模具来完成零件的加工，要单独设计两套模具，一套落料冲孔模、一套翻边成型模。
由于模具尺寸较大且不对称，模具的模座和冲头等不是标准件，要另行设计。
在模具设计过程中，主要进行了上下模座的设计，上下垫板的设计，落料和冲孔部分的设计，刃口尺寸的设计及计算，翻边部分的设计及计算，冲裁力的计算，翻边力的计算，压力机的选择，相关标准件的选择，考虑加工的工艺性等。
因被加工的零件窄且长，成形、翻边时不易定位，可能使翻边高度不均匀，在模具设计完成后根据实际加工情况，重新调整板料的尺寸和外形才可以正常加工。
在模具设计过程中，运用CAD技术进行模具结构设计和零件图纸的绘制。
考虑模具整体制造难度较大且整体重量较大，整副模具将增加制造和安装的难度，经过经验及相关计算，可以使用组合分体模具完成该模具的全部制造。
关键字：模具、落料冲孔、翻边成型、标准件。
Automotive Connectors post mold design plastic flangeAbstractThis instruction booklet in must process the components in the foundation, after careful proof and computation, has completed this graduation project topic related content. Because this processing components craft is complex, so we can not use a die to complete the processing of this parts, must alone design two sets of dies, a cutting punched hole die, a upsiding down edges die. Because the mold size is big also is asymmetrical, the die base and punch is not a standard hardware, must separate design. In die design process, mainly process project on the punch set, die set, punch pad, die pad, pierce, forming , tool point design and size calculation, upsiding down edgesof the design and calculation, stamping power calculation, upsiding down edges power calculation, hydraulic machine select, Related standards of standard parts atc. Because the components processes is been narrow also is long, bending and upsiding down edges not positioning, In die design based on the actual completion of the processing, readjusts the sheet size and the contour only then may process normally. In die design process, exertion CAD structural design and layout for the parts drawings. Consider a molding tool a whole manufacturing a difficulty bigger and whole weight to compare greatly, the whole molding tool difficulty of increment manufacturing and fixing, through experience and the related calculation, can use a discrete molding tool of combination to complete all manufacturings of this mold tool.Keyword：die, punched hole, upsiding down edges, standard parts目录引言 (1)第1章设计任务书 (2)第2章确定工艺方案 (3)第3章相关计算 (4)3.1内孔翻边的工艺计算 (4)3.1.1翻边件的口部壁厚 (5)3.1.2翻边力P和翻边功A (5)3.1.3翻边间隙和凸、凹模尺寸 (5)3.2内凹外缘翻边的计算 (6)3.3翻边凹模刃部的入模量 (7)第4章初步选定压力机 (9)4.1压力机类型的选择 (9)4.2压力机规格的选择 (9)第5章模具安装 (11)第6章翻边模具主要零件的结构设计与加工工艺 (12)6.1模具材料的选用 (12)6.2模具的总体设计 (12)6.3工作零件的结构设计 (12)6.4 模架、模柄的选择 (14)6.5螺钉的选择 (14)第7章成形模具凸凹模的数控加工工艺分析 (15)7.1 产品分析 (15)7.2 成型零件结构与分析 (15)7.3 工艺分析 (15)7.3.1工艺基准选择 (16)7.3.2装夹方式的选择 (16)7.3.3加工顺序安排 (16)7.4 基于MaterCAM的数控加工工艺过程 (17)7.5 分析与小结 (17)第8章选定设备 (19)总结 (20)参考文献 (22)引言模具是用以限定生产对象的形状和尺寸的装置。
