点型复合式感烟感温火灾探测器

点型感温火灾探测器技术参数
点型感温火灾探测器是一种常见的火灾探测设备，主要用于检测火灾温度变化并发出警报信号。

其技术参数包括以下几个方面：
1. 探测原理：点型感温火灾探测器采用热敏元件作为探测器件，当环境温度上升到一定程度时，探测器会发出警报信号。

2. 探测范围：点型感温火灾探测器的探测范围通常为直径6米
左右，适用于较小的房间或区域。

3. 探测温度：点型感温火灾探测器通常能够检测到环境温度上
升的程度，一般设置在60℃至90℃之间。

4. 灵敏度：点型感温火灾探测器的灵敏度是指探测器能够检测
到的最小温度变化值。

一般为0.5℃至2℃之间。

5. 响应时间：点型感温火灾探测器的响应时间通常在几秒钟至
数十秒钟之间，取决于探测器的工作原理和探测范围。

6. 报警方式：点型感温火灾探测器一般采用声光报警的方式，
当探测到火灾时会发出警报声和闪光灯。

7. 安装方式：点型感温火灾探测器可以安装在天花板上，也可
以安装在墙面上，通常需要按照厂家提供的安装说明进行安装和调试。

以上是点型感温火灾探测器的主要技术参数，使用者可以根据实际需求选择合适的设备进行安装和使用。

- 1 -。

常用火灾探测器的基本原理1、感烟火灾探测器感烟火灾探测器是对悬浮在大气中的燃烧和/或热解产生的固体或液体微粒敏感的火灾探测器。

其功能在于：在初燃生烟阶段，能自动发出火灾报警信号，以期将火扑灭在未成灾害之前。

其作为前期、早期火灾报警是非常有效的。

对于要求火灾损失小的重要地点，火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的火灾，都适合选用。

根据结构不同，感烟探测器可分为光电感烟探测器和离子感烟探测器。

光电感烟探测器是点型探测器，它是利用起火时产生的烟雾能够改变光的传播特性这一基本性质而研制的。

根据烟粒子对光线的吸收和散射作用。

光电感烟探测器又分为遮光型和散光型两种。

一般的点型光电感烟探测器属于散光型的，线型光束探测器使用的为遮光型。

下图所示为一种常用的光电感烟探测器。

▲常用的光电感烟探测器离子感烟式探测器也是点型探测器，它是在电离室内含有少量放射性物质（镅-241），可使电离室内空气成为导体，允许一定电流在两个电极之间的空气中通过，射线使局部空气成电离状态，经电压作用形成离子流，这就给电离室一个有效的导电性。

当烟粒子进入电离化区域时，它们由于与离子相结合而降低了空气的导电性，形成离子移动的减弱。

当导电性低于预定值时，探测器发出警报。

下图所示为一种常用的离子感烟式探测器。

▲常用的离子感烟式探测器2、感温火灾探测器感温火灾探测器是一种响应异常温度、温升速率和温差的火灾探测器。

感温火灾探测器（简称温感）主要是利用热敏元件来探测火灾的。

在火灾初始阶段，一方面有大量烟雾产生，另一方面物质在燃烧过程中释放出大量的热量，周围环境温度急剧上升。

探测器中的热敏元件发生物理变化，从而将温度信号转变成电信号，并进行报警处理。

下图所示为一种常用的感温火灾探测器。

▲常用的感温火灾探测器感温火灾探测器可分为定温火灾探测器（温度达到或超过预定值时的火灾探测器）、差温火灾探测器（升温速率超过预定值时响应的感温火灾探测器）、差温与定温火灾探测器（兼有差温、定温两种功能的感温火灾探测器）。

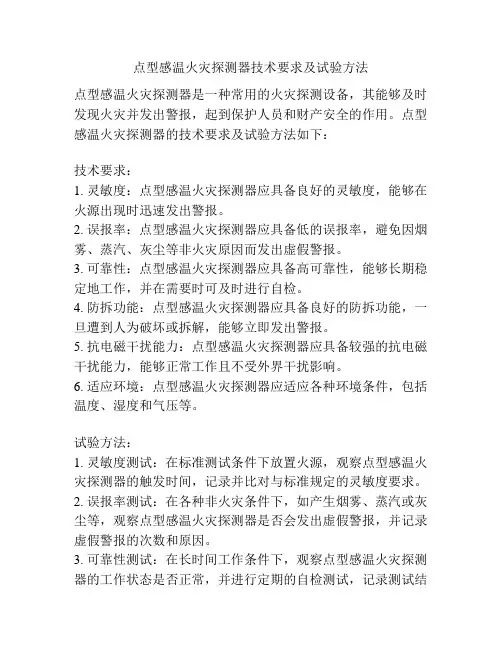

点型感温火灾探测器技术要求及试验方法点型感温火灾探测器是一种常用的火灾探测设备，其能够及时发现火灾并发出警报，起到保护人员和财产安全的作用。

点型感温火灾探测器的技术要求及试验方法如下：技术要求：1. 灵敏度：点型感温火灾探测器应具备良好的灵敏度，能够在火源出现时迅速发出警报。

2. 误报率：点型感温火灾探测器应具备低的误报率，避免因烟雾、蒸汽、灰尘等非火灾原因而发出虚假警报。

3. 可靠性：点型感温火灾探测器应具备高可靠性，能够长期稳定地工作，并在需要时可及时进行自检。

4. 防拆功能：点型感温火灾探测器应具备良好的防拆功能，一旦遭到人为破坏或拆解，能够立即发出警报。

5. 抗电磁干扰能力：点型感温火灾探测器应具备较强的抗电磁干扰能力，能够正常工作且不受外界干扰影响。

6. 适应环境：点型感温火灾探测器应适应各种环境条件，包括温度、湿度和气压等。

试验方法：1. 灵敏度测试：在标准测试条件下放置火源，观察点型感温火灾探测器的触发时间，记录并比对与标准规定的灵敏度要求。

2. 误报率测试：在各种非火灾条件下，如产生烟雾、蒸汽或灰尘等，观察点型感温火灾探测器是否会发出虚假警报，并记录虚假警报的次数和原因。

3. 可靠性测试：在长时间工作条件下，观察点型感温火灾探测器的工作状态是否正常，并进行定期的自检测试，记录测试结果。

4. 防拆功能测试：对点型感温火灾探测器进行人为破坏或拆解，观察是否能够立即发出警报，并记录警报触发时间。

5. 抗电磁干扰能力测试：在不同电磁干扰环境下，观察点型感温火灾探测器是否正常工作，并记录测试结果。

6. 适应环境测试：将点型感温火灾探测器置于极端环境条件下，如高温、低温、高湿度或高气压环境，观察其工作状态是否正常，并记录测试结果。

通过以上的技术要求及试验方法，可以对点型感温火灾探测器的性能进行全面的评估，确保其能够准确、可靠地探测火灾，并及时发出警报，保护人员和财产的安全。

点型感温火灾探测器是一种常用的火灾探测设备，对于保护人员和财产安全具有重要作用。

火灾探测器一、火灾探测器的分类(一)根据检测的火灾特性不同，火灾探测器可分为感烟、感温、感光、复合和可燃气体等五种类型，每个类型又根据其工作原理的不同而分为若干种。

火灾探测器具体可分为感烟火灾探测器、感温火灾探测器、感光火灾探测器、复合火灾探测器、可燃气体探测器,而其中感烟火灾探测器分为点型和线型,点型分为离子型和光电型,离子型有单源型和双源型组成,光电型有减光型和放射型，线型主要有激光型和红外光束型；感温火灾探测器也有点型和线型组成,点型由差温、差定温和定温组成,而线型有定温、差温、差定温型组成；感光火灾探测器主要有紫外型和红外型组成；复合火灾探测器主要有感温感烟型、感温感光型、感烟感光型、红外光束感温型；可燃气体探测器主要有催化燃烧型和光电型固体电解质型。

(二)根据感应元件的结构不同,可分为：1、点型火灾探测器。

对警戒范围中某一点周围的火灾参数作出响应。

2、线型火灾探测器。

对警戒范围中某一线路周围的火灾参数作出响应。

(三)根据操作后是否能复位，可分为:1、可复位火灾探测器。

在产生火灾报警信号的条件不再存在的情况下,不需要更换组件即能从报警状态恢复到监视状态。

根据复位的方式不同,又可分为以下三种:(1)自动复位火灾探测器。

能自动地恢复到监视状态。

(2)遥控复位火灾探测器。

通过遥控操作能恢复到监视状态。

(3)手动复位火灾探测器。

通过手动调节能恢复到监视状态。

2、不可复位火灾探测器。

(四)根据其维修保养时是否可拆,可分为:1、可拆式火灾探测器。

2、不可拆火灾探测器。

二、感烟火灾探测器。

感烟火灾探测器分为点型感烟火灾探测器和线型感烟火灾探测器。

(一)点型感烟火灾探测器1、离子感烟火灾探测器。

2、光电式感烟火灾探测器。

(二)线型感烟火灾探测器1、红外光束火灾探测器。

2、激光感烟火灾探测器。

由于激光感烟探测器涉及到光学问题,所以使用中必须特别注意如下事项:(1)在被监测的区域内不得有任何可能遮断光束的障碍物存在;(2)当工作人员进行监视区域内并有可能遮断光束时,必须预先关断激光探测器的电源,以避免探测器动作而发出误报警;(3)安装时,应当仔细地对准(校准),以确保激光发射器与接收器在同一条直线上。

JTF-GOM-JBF5000C点型复合式感烟感温火灾探测器使用说明书（使用产品前，请阅读使用说明书）1概述JTF-GOM-JBF5000C点型复合式感烟感温火灾探测器（以下简称复合探测器）是本青鸟消防开发的内置朱鹮芯片的感烟感温复合探测器，该产品依托青鸟消防的火灾探测智能算法叠加朱鹮芯片的专业性能，具备了良好的烟雾、温度探测能力及其抗环境干扰能力。

产品可对安装环境的烟雾、温度快速变化或是恒定温度做出快速响应，当满足烟雾、A2R或BS规定的报警条件时，上传报警信息至火灾报警控制器1.1产品特点；●低功耗，无极性二总线产品，支持远距离通讯，通讯距离≤1000米；●内置青鸟消防自研的火灾探测报警专用微处理器「朱鹮」；●朱鹮芯片+青鸟消防火灾探测智能算法，最大程度杜绝误报；●探测器硬件电路设计高度集成，性能稳定可靠；●射频电磁场辐射抗扰度能力大于30v/m；●满足A2R、BS类要求；●具备温度传感器异常状态报警功能。

1.2适用范围●复合探测器主要应用于两总线火灾报警系统中，可配接青鸟消防各系列控制器使用；●应用设计遵照国家标准GB 50116-2013 《火灾自动报警系统设计规范》；●适用于电梯前室、办公楼、图书馆、影剧院邮政大楼等公共场所。

1.3型号组成2工作原理复合探测器感烟部分由迷宫、热敏电阻、红外收、发射装置及相应的放大处理逻辑电路组成。

正常工作时，当迷宫中没有烟时，红外发射管发出的红外光不能到达接收管，因此放大器没有输出；而当迷宫中有烟时，红外发光管发出的光由于烟的散射作用，有部分红外光到达接收管，迷宫中烟的浓度越大，放大器输出就越大，当烟浓度达到设定报警阈值时电路发出报警信号。

感温部分由由热敏电阻及相应的放大处理逻辑电路组成。

热敏电阻是一种具有温度敏感性的半导体器件，阻值随温度的变化而变化，当温度达到设定报警阈值时探测器会发出报警信号。

3性能参数JBF-11SF 、JBF-11SF-C 、JBF50XX 、JBF51S 等系列控制器机械特性探测特性认证特性技术鉴定执行标准4 安装调试4.1 安装说明/步骤外形及安装尺寸如图1所示：（单位mm ）图1 外形及安装尺寸图●将探测器底座用2只M4的螺钉紧固在预埋盒上；●施工中建议使用截面积≥1.0mm2的阻燃双绞线（ZR-RVS2*1.0mm2），L1、L2 分别接在安装底座的端子L1、L2上，无需区分极性；●用编码器对探测器写入地址（11协议：1~200；62协议：1~252）；●将探测器嵌入底座，然后按顺时针方向拧紧即可；●安装时宜带手套操作，以保持探测器外壳清洁；●接线图例：图2 底座接线图4.2调试方法●首先使用编码器对探测器进行编码；●探测器安装好后操作控制器进行注册登记；●使用专用消防测试温枪，对准探测器上栅格孔进行加热，或者使用专用烟雾对探测器进行加烟实验，探测器报警后指示灯变为红色常亮；●复位控制器，探测器恢复正常监视状态。

一、火灾探测器分类可以分为感烟、感温、感光、气体、复合五种基本类型。

1、点型感温探测器：响应异常温度、温升速率和温差变化等。

2、感烟探测器：烟跑探测器里，阻挡光线，发出信号。

分为离子感烟、光电感烟、红外光束、吸气型等。

3、线形红外光束感烟火灾探测器4、空气采样吸气型探测器为主动探测器，可用在平常房间比较脏的有灰尘的地方，不会像点式感烟一样容易误报。

5、感光探测器（火焰探测器）：探测火焰发出的特定波段电磁辐射的探测器，可分为紫外、红外及复合式等类型。

二、手动火灾报警按钮分为编码型报警按钮与非编码型报警按钮三、消防电弧和声光警报器四、火灾自动报警系统1、区域报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器及火灾报警控制器等组成，系统中可包括消防控制室图形显示装置和指示楼层的区域显示器，适用于仅需要报警，不需要联动自动消防设备的保护对象。

区域报警系统接收到探测器等信号后，只干一件事，让火灾声光警报器动作，提示人，赶紧跑。

2、集中报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、图形控制室显示装置、火灾报警控制器、消防联动控制器等组成。

适用于具有联动要求的保护对象。

集中报警系统必须得有消防应急广播、消防专用电话和消防控制室图形显示装置。

3、控制中心报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、图形控制室显示装置、火灾报警控制器、消防联动控制器等组成，且包含两个及两个以上的集中报警系统。

其中一个火灾报警控制器为总指挥，一般适用于建筑群或体量很大的保护对象，这些保护对象中可能设置几个消防控制室，也可能由于分期建设而采用了不同企业的产品或同一企业不同系列的产品，或由于系统容量限制而设置了多个起集中作用的火灾报警控制器等情况。

系统安装与调试火灾自动报警系统施工安装前，需进行现场检查（检验）和设计符合性检查。

1）火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。

类别品牌型号一、火灾探测器及附件1、点型感烟火灾探测器盛赛尔(1)JTY-LZ-1412离子感烟探测器(2)JTY-LZ-1424离子感烟探测器(3)JTY-GD-2412光电感烟探测器(4)JTY-GD-882光电感烟探测器(5)JTYB-LZ-2151EIS防爆型离子感烟探测器诺蒂菲尔(1) FSP-851点型光电感烟火灾探测器(2)FSP-851智能光电感烟探测器(3)FSP-851T智能光电感烟探测器(4)FSL-751智能高灵敏度激光感烟探测器(5)SD-751普通非编址光电感烟探测器(6)JTYB-LZ-1151EIS非编址防爆感烟探测器海湾(1)JTY-GM-GST9611点型光电感烟火灾探测器(2)JTY-GD-G3光电感烟火灾探测器(3)JTY-GF-GST9711(Ex)点型光电感烟火灾探测器(4)JTY-GD-G3（船用）点型光电感烟火灾探测器(5)JTY-GF-GST104（船用）点型光电感烟火灾探测器(6)JTY-GF-GST9711(EX)（船用）点型光电感烟火灾探测器(7)JTY-GF-GST104点型光电感烟火灾探测器(8)JTY-GF-GST9711点型光电感烟火灾探测器(9)JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器松江云安(1) JTY-GD-3002B光电感烟火灾探测器(2)JTY-GD-3002B-B防爆光电感烟探测器(3)JTY-GD-3001点型光电感烟火灾探测器(拨码)(4)JTY-GD-3001光电感烟火灾探测器(编码)(5)JTY-LZ-1108(EX) 防爆离子感烟探测器(6)JTY-GD-3001A(EX) 本质安全型光电感烟火灾探测器(7)JTY-GD-3001A-B 防爆光电感烟探测器(8)JTY-GD-3002C北大青鸟(1)JTY-GD-JBF-3100点型光电感烟火灾探测器(2)JTY-GD-JBF-3100-Ex点型光电感烟火灾探测器(3)JTY-GD-LN2100 点型光电感烟火灾探测器阿波罗APO(1)55000-520 XP95智能离子感烟探测器(2)55000-620 XP95智能光电感烟探测器(3)58000-550PRC智能点型离子感烟探测器(4)58000-650PRC智能点型光电感烟探测器(5)ORB-OP-12003-PRC点型光电感烟探测器(6)55000-540PRC本安型智能离子感烟探测器(7)55000-640PRC本质安全型智能光电感烟探测器(8)ORB-OP-52028-PRC本安型点型光电感烟探测器泰和安(1)JTY-GM-LA1550点型光电感烟火灾探测器(2)JTY-GM-LA1550A点型光电感烟火灾探测器利达华信(1)JTY-GM-LD3000EN（B）点型光电感烟火灾探测器(2)JTY-GM-LD3000EN防爆型光电感烟火灾探测器(3)JTY-GM-LD3000EN/A点型光电感烟火灾探测器铠卫(1)JTY-GD-DG311多线感烟火灾探测器(2)JTY-GD-L800光电感烟火灾探测器(3)JTY-GD-802光电感烟火灾探测器(联网型)(4)DG168A光电感烟火灾探测器(5)JTY-GD-DG311C联网型光电感烟火灾探测器(6)YT142C 联网型光电感烟火灾探测器(7)DG331无线互联型感烟火灾探测器(8)YT102多线型感烟火灾探测器德探(1)PL3200O光电感烟探测器(2)PL3300O光电感烟探测器(3)CT3000O光电烟雾探测器(4)CT3004O感烟探测器(5)CT3001O感烟探测器(6)PL3301O感烟探测器(7)PL3304O感烟探测器(8)WL3200O光电无线烟雾探测器爱德华(1)SIGA-DH智慧型管道感烟探测器装置(2)SIGA-PS智能型光电感烟探测器(3)SIGA-IS智慧型离子感烟探测器新沃JTY-GD-AHG992001点型感烟火灾探测器国泰怡安(1)JTY-GM-GY601点型光电感烟火灾探测器(2)JTY-GF-GY602点型光电感烟火灾探测器(3)JTYB-GF-GY602Ex点型光电感烟火灾探测器金鼎(1)JDXT-Y-1防爆点型感烟火灾探测器(2)JDXT-Y-3211 防爆点型光电感烟火灾探测器西门子(1)FDO221-CN光电感烟探测器(2)OP520光电感烟探测器(3)DO1101A-Ex集合型光电感烟探测器(防爆型)伯创尼克(1)1151EIS防爆离子感烟探测器(2)5451EIS本安型防爆离子感温探测器(3)PTD22光电感烟探测器(4)PTD92光电感烟探测器泛海三江JTY-GD-930型点型光电感烟火灾探测器能美(1)JTY-GD-K83智能点型光电感烟探测器(有移报和无移报)(2)JTY-GD-K29普通点型光电感烟探测器2点型感温火灾探测器盛赛尔(1) JTW-SD-885点型感温火灾探测器(2)JTW-SD-882R(3)JTW-SD-885R感温感烟探测器(4)JTWB-BCD-5451EIS防爆型差定温探测器(5)JTWB-OD-8600棒状定温探测器诺蒂菲尔(1)FST-851智能感温探测器(2)TD-751普通非编址感温探测器(3)JTWB-BCD-5451EIS非编址防爆感温探测器海湾(1) JTW-ZOF-GST9712(EX)点型感温火灾探测器(2)JTW-ZCD-G3N（船用）点型感温火灾探测器(3)JTWB-ZCD-G1(A)（船用）点型感温火灾探测器(4)JTW-ZOF-GST9712(EX)（船用）点型感温火灾探测器(5)JTW-ZCD-G3N点型感温火灾探测器(6)JTWB-ZCD-G1(A)点型感温火灾探测器(7)JTW-ZOM-GST9612点型感温火灾探测器(8)JTW-ZOF-GST9712点型感温火灾探测器松江云安(1)JTW-BCD-3005点型感温火灾探测器(2)JTW-ZD-3005-B防爆差定温火灾探测器(3)JTW-BCD-3003点型感温火灾探测器(4)JTW-ZD-3004点型感温火灾探测器(5)JTW-BCD-3003A点型感温火灾探测器(A1)(6)JTW-ZD-3004A点型感温火灾探测器(A2)(7)CWQ-YA9109管状温度传感器(8)JTW-ZD-3004(EX) 本质安全型定温火灾探测器+13北大青鸟(1)JTW-ZD-LN2110点型感温火灾探测器(A2)(2)JTW-ZD-LN2110/C点型感温火灾探测器(A2)(3)JTW-ZD-JBF-3110智能型点型感温火灾探测器(A2R)(4)JTW-ZD-JBF-2110-Ex点型感温火灾探测器(A2)阿波罗APO(1)58000-450PRC智能感温探测器(2)55000-420PRC XP95智能点型感温探测器XP95 Heat(3)ORB-HT-11013-PRC点型感温探测器AIR Heat(4)ORB-HT-11014-PRC点型感温探测器A2S Heat(5)ORB-HT-11015-PRC点型感温探测器BR Haet(6)ORB-HT-11016-PRC点型感温探测器BS Heat(7)ORB-HT-11017-PRC点型感温探测器CR Heat(8)ORB-HT-11018-PRC点型感温探测器CS Heat(9)55000-440PRC本安型智能感温探测器(10)ORB-HT-51146-PRC AIR型本安型点型感温探测器(11)ORB-HT-51148-PRC A2S本安型点型感温探测器(12)ORB-HT-51150-PRC BR型本安型点型感温探测器(13)ORB-HT-51152-PRC BS型本安型点型感温探测器(14)ORB-HT-51154-PRC CR型本安型点型感温探测器(15)ORB-HT-51156-PRC CS型本安型点型感温探测器泰和安(1)JTW-ZDM-LA1400点型感温火灾探测器（A2）(2)JTW-ZDM-LA1400A感温火灾探测器（A2）利达华信(1)JTWB-ZDF/LD3300E（F）点型感温火灾探测器(2)JTW-ZDM-LD3300EN点型感温火灾探测器（A2S）(3)JTW-ZDM-LD3300EN防爆感温火灾探测器(4)JTW-ZOM-LD3300EC点型感温火灾探测器（A2R）铠卫(1)JTW-ZCD-805感温火灾探测器(2)JTW-ZCD-805多线感温火灾探测器(3)JTW-ZCD-805多线感温火灾探测器(4)JTW-ZCD-805C联网型电子感温火灾探测器(5)WT145C联网型电子感温火灾探测器(6)WT145联网型感温火灾探测器(7)WT105 多线型感温火灾探测器德探(1)PL3200T感温探测器(2)PL3300T感温探测器(3)CT3000T感温探测器爱德华(1)SIGA-HRSI智能型感温探测器(2)SIGA-HFS智能型感温探测器新沃JTW-A2-AHG992004点型感温火灾探测器国泰怡安(1)JTW-ZOM-GW601点型感温火灾探测器(2)JTW-ZOF-GW602D点型感温火灾探测器(3)JTWB-ZOF-GW602DEx点型感温火灾探测器金鼎(1)JXDT-W-1防爆点型感温火灾探测器(2)JDXT-W-3221 防爆点型感温火灾探测器西门子(1)FDT241-CN感温探测器(2)HI520电子感温探测器(3)DT1101A-Ex集合型电子感温探测器(4)FDT181 点型感温火灾探测器博创尼克（1）PTD25定温(57°C)探测器（2）PTD95定温(57°C)探测器泛海三江JTW-ZD-920型点型感温火灾探测器(智能型)能美（1）JTW-ZC-P23智能点型差温探测器(地址编码式)（2）JTW-ZD-L03(60)(70)智能点型差温探测器(地址编码式)3、复合式感烟感温火灾探测器海湾(1)JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器(2)JTF-GOM-GST601点型复合式感烟感温火灾探测器(3)JTF-GOM-GST9613点型复合式感烟感温火灾探测器(4) JTF-GOF-GST9713点型复合式感烟感温火灾探测器(5) JTFB-GOF-GST601点型复合式感烟感温火灾探测器阿波罗APO(1) 58000-750PRC智能点型复合探测器(2) ORB-OH-13003-PRC复合感烟探测器(3) ORB-OH-53028-PRC本安型点型复合感烟探测器利达华信(1) LD3200E点型复合感烟感温火灾探测器(2) LD3200E点型复合感烟感温火灾探测器(3) LD3200E防爆型复合感烟感温火灾探测器铠卫(1) JTY-GD-DG311烟温复合火灾探测器(2) JTY-GD-DG311多线烟温复合火灾探测器(3) FT143联网型烟温复合火灾探测器德探 (1) PL3200OT烟/温复合式探测器(2) PL3300OT烟/温复合探测器(3) CT3000OT烟/温二复合探测器金鼎 (1) JXDT-YW-1防爆点型复合感烟感温火灾探测器(2)JDXT-YW-3201 防爆复合型感烟感温火灾探测西门子FDOOT241-CN烟温复合型探测器4线型光束感烟火灾探测器盛赛尔BEAM1224S反射式线型红外光束感烟诺蒂菲尔FSB-200S智能反射式红外光束感烟探测器海湾(1) JTY-HM-GST9615隔爆型线型光束感烟火灾探测器(2) JTY-HM-GST102线型光束感烟火灾探测器(3) JTY-HF-GST102线型光束感烟火灾探测器(4) JTY-HM/F-GST102线型光束感烟火灾探测器反射器松江云安 (1) JTY-HW-YA9108线型光束感烟火灾探测器(2) SPB-E 进口线型光束感烟探测器北大青鸟(1) JTY-H-VDC1382A线型光束感烟探测器(50米)(2) JTY-H-VDC1382A线型光束感烟探测器(100米)阿波罗APO (1) 55000-265APO红外光束感烟探测器(2) 29600-201红外光束感烟探测器反射板(3) 55000-268APO智能光外光束感烟探测器(4) 55000-273APO智能光外光束感烟探测器泰和安TX3107 线型光束感烟探测器(非编码型)国泰怡安JTY-HF-C33线型光束感烟火灾探测器金鼎(1) JDHW（反射型）防爆红外光束感烟探测器(2) JDHW（对射型）防爆红外光束感烟探测器西门子FDL241-9-CN 线型光束感烟探测器伯创尼克1224S光束探测器5.、独立式感烟火灾探测器盛赛尔JTYJ-GD-2690/B独立光电探测器海湾JTY-GF-GST103/B 独立式感烟火灾探测报警器利达华信JTY-GF-LD3901/B独立式光电感烟火灾探测报警器铠卫(1) JTY-GD-DG311联网型光电感烟火灾探测器(2) JTY-GD-DG311独立式光电感烟火灾探测器(3) JTY-GD-802独立式光电感烟火灾探测器(4) JTY-GD-802无线式光电感烟火灾探测器(5) JTY-GD-SA1201独立式光电感烟火灾探测器(6) SA1201独立式光电感烟火灾探测器(7) SS168独立式光电感烟火灾探测器(8) SS168A光电感烟火灾探测器(9) JTY-GD-DG312独立式光电感烟火灾探测器(10) DG312独立式光电感烟火灾探测器(11) DG168 独立式光电感烟火灾探测器(12) JTY-GD-802AC独立式光电感烟火灾探测器(13) DG321独立式光电感烟火灾探测器德探HDv3000O光电式烟雾探测器-家用型新沃AHG6001独立式点型感烟火灾探测器6、图像型火灾探测器智安邦(1) JT-TX-ZANB03 VFSD图像型火灾探测器(标准型)(2) JTB-TX-ZANB03Ex VFSD图像型火灾探测器(防爆型)7、附件诺蒂菲尔(1) LCM-320回路控制卡(2) LEM-320回路扩展卡(3) B401 嵌入式探测器底座(4) B501 嵌入式探测器底座(5) B501BH 蜂鸣器底座(6) B200SR 智能蜂鸣器底座海湾(1) DZX-02(Ex)本安型定位底座(2) DZX-01定位底座(3) DZX-02定位底座(4) DZ-02通用底座(5) DZ-03定位底座(6) GST-LD-8320终端器(7) GST-LD-8320A终端器(8) DZ-03(Ex)本安型定位底座(9) GST-AS-200齐纳式安全栅(10) GST-AS-300齐纳式安全栅(11) GST-LD-8320(船用)终端器松江云安(1) HJ-3 3000型底座(2) HJ-3F防水型底座北大青鸟(1) VB3301A探测器底座(2) JBF-VPT3601A红外调试专用工具(3) JBF-VOP3582A线型光束感烟探测器反光板(4) JBF-FD 探测器底座阿波罗APO (1) 45681-210APO标准底座(2) 45681-265APO总线式智能讯响器底座(3) 45681-266APO总线式智能讯响器底座（隔离型）(4) 29600-257上盖(5) 29600-256上盖(6) 45681-321APO隔离底座(7) ORB-MB-00001-APO标准底座(8) 45681-215APO适用底座(9) ORB-MB-50018-APO标准底座(10) 29600-206火焰探测器室外安装防护罩(11) 296000-203火焰探测器安装支架世纪运诚防爆火焰模拟器泰和安SAN1700B通用底座利达华信(1) LD10EN(B) 探测器专用底座(2) LD10EN编码通用底座(3) LD12EN非编码通用底座(4) LD20-N手报底座铠卫DG331-YK无线互联型遥控器德探SDB3000探测器标准底座爱德华(1) SIGA-SB标准底座(2) SIGA-SB4标准底座(3) SIGA-RB带继电器底座(4) SIGA-RB4带继电器底座(5) SIGA-IB带隔离器底座(6) SIGA-IB4带隔离器底座(7) SIGA-DMP智慧型管道探测器安装板(8) SIGA-LED远程LED指示灯新沃(1) DZ-BZ-AHG992025标准底座(2) DZ-GL-AHG2026 总线隔离器底座国泰怡安(1) GT600编址探测器安装底座(2) GT610非编址探测器安装底座(3) GM612B信号转换接口(4) GS601电子编码器(5) GM600（05）通用手报底座(6) K800防爆安全栅西门子(1)FDB221 探测器底座(2) FDB222探测器底座(薄型)(3) FDSB291-CN蜂鸣器底座(4) SO520非编址探测器底座(5) DB1101A集合型探测器底座(6) FDLB291线型光束感烟探测器底座(7) DLR1191三棱反射镜(8) DLR1192 反射板(9) DLR1193 反射板(10) DLH1191A 三棱反射镜加热元件(11) FDFB291红外火焰探测器底座(12) DF119X防雨罩(13) MV1红外火焰探测器安装支架(14) MWV1红外火焰探测器球窝铰链伯创尼克PTB91 探测器底座能美(1) JZ-R21-S.SZ.SS.BL.G.4F中继器(机柜内安装型)(2) JZ-R21-S(2).SS(2)中继器(开关盒内安装型)(3) JZ-R21-F编址中继器(探测器底座安装型)(4) FQLI03Z短路隔离器(机柜内安装型)。

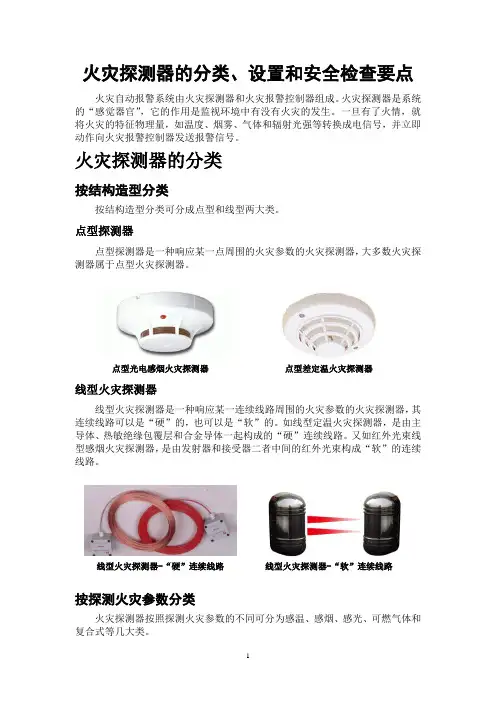

火灾探测器的分类、设置和安全检查要点火灾自动报警系统由火灾探测器和火灾报警控制器组成。

火灾探测器是系统的“感觉器官”，它的作用是监视环境中有没有火灾的发生。

一旦有了火情，就将火灾的特征物理量，如温度、烟雾、气体和辐射光强等转换成电信号，并立即动作向火灾报警控制器发送报警信号。

火灾探测器的分类按结构造型分类按结构造型分类可分成点型和线型两大类。

点型探测器点型探测器是一种响应某一点周围的火灾参数的火灾探测器，大多数火灾探测器属于点型火灾探测器。

点型光电感烟火灾探测器点型差定温火灾探测器线型火灾探测器线型火灾探测器是一种响应某一连续线路周围的火灾参数的火灾探测器，其连续线路可以是“硬”的，也可以是“软”的。

如线型定温火灾探测器，是由主导体、热敏绝缘包覆层和合金导体一起构成的“硬”连续线路。

又如红外光束线型感烟火灾探测器，是由发射器和接受器二者中间的红外光束构成“软”的连续线路。

线型火灾探测器-“硬”连续线路线型火灾探测器-“软”连续线路按探测火灾参数分类火灾探测器按照探测火灾参数的不同可分为感温、感烟、感光、可燃气体和复合式等几大类。

感烟火灾探测器感烟火灾探测器是一种响应燃烧或热解产生的固体或液体微粒的火灾探测器，是使用量最大的一种火灾探测器。

因为它能探测物质燃烧初期所产生的气溶胶或烟雾粒子浓度，因此，有的国家称感烟火灾探测器为“早期发现”探测器。

常见的感烟火灾探测器有离子型、光电型等几种。

离子感烟探测器由内外两个电离室为主构成。

外电离室（即检测室）有孔与外界相通，烟雾可以从该孔进入传感器内；内电离室（即补偿室）是密封的，烟雾不会进入。

火灾发生时，烟雾粒子窜进外电离室，干扰了带电粒子的正常运行，使电流、电压有所改变，破坏了内外电离室之间的平衡，探测器就会产生感应而发出报警信号。

光电感烟探测器内部有一个发光元件和一个光敏元件，平常由发光元件发出的光，通过透镜射到光敏元件上，电路维持正常，如有烟雾从中阻隔，到达光敏元件上的光就会显著减弱，于是光敏元件就把光强的变化转换成电流的变化，通过放大电路发出报警信号。

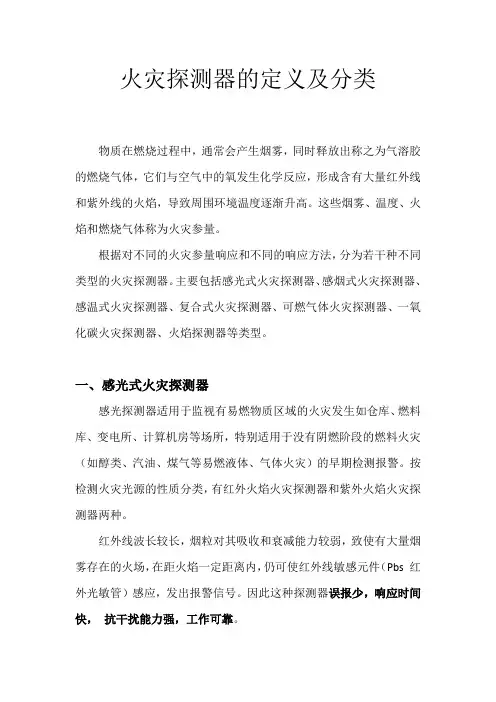

火灾探测器的定义及分类物质在燃烧过程中，通常会产生烟雾，同时释放出称之为气溶胶的燃烧气体，它们与空气中的氧发生化学反应，形成含有大量红外线和紫外线的火焰，导致周围环境温度逐渐升高。

这些烟雾、温度、火焰和燃烧气体称为火灾参量。

根据对不同的火灾参量响应和不同的响应方法，分为若干种不同类型的火灾探测器。

主要包括感光式火灾探测器、感烟式火灾探测器、感温式火灾探测器、复合式火灾探测器、可燃气体火灾探测器、一氧化碳火灾探测器、火焰探测器等类型。

一、感光式火灾探测器感光探测器适用于监视有易燃物质区域的火灾发生如仓库、燃料库、变电所、计算机房等场所，特别适用于没有阴燃阶段的燃料火灾（如醇类、汽油、煤气等易燃液体、气体火灾）的早期检测报警。

按检测火灾光源的性质分类，有红外火焰火灾探测器和紫外火焰火灾探测器两种。

红外线波长较长，烟粒对其吸收和衰减能力较弱，致使有大量烟雾存在的火场，在距火焰一定距离内，仍可使红外线敏感元件（Pbs 红外光敏管）感应，发出报警信号。

因此这种探测器误报少，响应时间快，抗干扰能力强，工作可靠。

紫外火焰探测器适用于有机化合物燃烧的场合，如油井、输油站、飞机库、可燃气罐、液化气罐、易燃易爆品仓库等，特别适用于火灾初期不产生烟雾的场所（如生产储存酒精、石油等场所）。

火焰温度越高，火焰强度越大，紫外光辐射强度也越高。

二、感烟式火灾探测器感烟式火灾探测器是一种感知燃烧和热解产生的固体或液体微粒的火灾探测器。

用于探测火灾初期的烟雾，并发出火灾报警讯号的火灾探测器。

它具有能早期发现火灾、灵敏度高、响应速度快、使用面较广等特点。

感烟式火灾探测器分为点型感烟火灾探测器和线型感烟火灾探测器。

1、点型感烟火灾探测器点型感烟火灾探测器是对警戒范围中某一点周围的烟参数响应的火灾探测器，分为离子感烟火灾探测器和光电感烟火灾探测器两种。

离子感烟火灾探测器是核电子学与探测技术的结晶，应用烟雾粒子改变探测器中电离室原有电离电流。

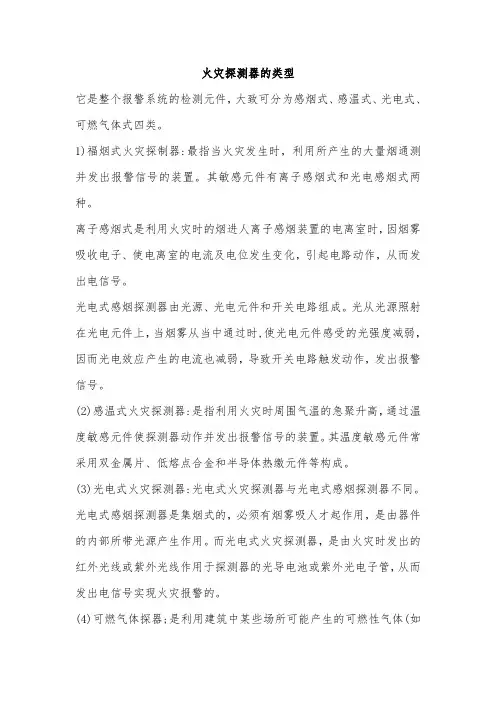

火灾探测器的类型
它是整个报警系统的检测元件，大致可分为感烟式、感温式、光电式、可燃气体式四类。

1)福烟式火灾探制器:最指当火灾发生时，利用所产生的大量烟通测并发出报警信号的装置。

其敏感元件有离子感烟式和光电感烟式两种。

离子感烟式是利用火灾时的烟进人离子感烟装置的电离室时，因烟雾吸收电子、使电离室的电流及电位发生变化，引起电路动作，从而发出电信号。

光电式感烟探测器由光源、光电元件和开关电路组成。

光从光源照射在光电元件上，当烟雾从当中通过时,使光电元件感受的光强度减弱，因而光电效应产生的电流也减弱，导致开关电路触发动作，发出报警信号。

(2)感温式火灾探测器:是指利用火灾时周围气温的急聚升高，通过温度敏感元件使探测器动作并发出报警信号的装置。

其温度敏感元件常采用双金属片、低熔点合金和半导体热缴元件等构成。

(3)光电式火灾探测器:光电式火灾探测器与光电式感烟探测器不同。

光电式感烟探测器是集烟式的，必须有烟雾吸人才起作用，是由器件的内部所带光源产生作用。

而光电式火灾探测器，是由火灾时发出的红外光线或紫外光线作用于探测器的光导电池或紫外光电子管，从而发出电信号实现火灾报警的。

(4)可燃气体探器;是利用建筑中某些场所可能产生的可燃性气体(如
煤气管道漏气等)，通过可燃气体敏感元件检测出可燃气体的浓度，当达到规定限额时发出报警信号，使探测器动作送出电信号。

敏感元件通常采用气敏半导体元件。

SH-BK2D SHS-BK3DSHS-BK3D 、SH-BK2D 点型复合式感烟感温火灾探测器，是一种具有烟雾粒子与环境温度双参数火灾智能仿真算法多级判断功能的烟温复合式火灾探测器，探测器具有自学习功能，可根据火灾发生时环境温度的变化以及烟雾粒子的变化趋势综合判断火灾的发生，探测器具有极高的灵敏度和抗非火灾干扰因素影响的能力，超大高亮环状报警指示，360度全方位可见。

正常时报警灯闪烁，发生火灾时常亮。

其中SHS-BK3D 型还具有声报警功能。

探测器采用四线制，具有一组继电器输出，根据内部跳线可设置为常闭点、常开点两种方式。

常闭点方式广泛用于安防系统，常开点方式可与其它厂家火灾报警控制器通过其输入模块配合使用。

订货/服务联系电话：400-029-3119传真：************商务邮箱：**************地址：西安市高新技术产业开发区高新六路52号西安博康电子有限公司是博康集团旗下的主体公司，一直专注于工业火灾探测与报警产品的研究、制造和服务，为每一个客户提供全面的系统解决方案与超值服务，高品质产品来源于公司一贯坚持的质量保障体系和先进的制造、检测设备以及高素质的员工队伍，在全国各地乃至非洲、南美、东南亚、西亚建立了服务机构，保证了为客户提供高品质的产品和优秀的服务。

⏹ 确认灯：环形面光源，360度可见。

⏹ 壳体材料耐高温120°⏹ 探头与底座紧密无缝连接。

⏹ 防拆功能：防盗、防震动、防脱落。

⏹ 内置模拟自检测试开关。

⏹ 采烟室采用特殊的漏斗式迷宫结构，抗水蒸气、粉尘、蚊虫等干扰。

⏹ 实时线性测定环境温度，测试精度±1℃。

⏹ 探测器可采用灌封技术，实现防腐、防尘、防潮湿性能。

⏹ 现场声光报警功能。

（SHS-BK3D 具有此功能） ⏹ 抗光干扰自学习功能。

⏹输出方式：继电器输出。

环境温度：-40℃～+70℃ 相对湿度：10％～95％RH ，无凝露 额定工作电压：12V 或24VDC 静态电流：≤600μA/24VDC 防护等级：IP44 感温类别：A2R报警电流：30 m A /24VDC(SH-BK2D) 45mA/24VDC (SHS-BK3D)30 m A /12VDC(SH-BK2D) 35mA/12VDC (SHS-BK3D)声响强度：≥85db 距离1m 处 (SHS-BK3D 型具有此功能) 执行标准：GB4715-2005 GB4716-2005点型复合式感烟感温火灾探测器(12V/24V) ⏹适用于航天、航空、石油、化工等的指挥中心、以及银行、电信、风力发电、通讯基站、机动车辆、配电设备、船舰等需要火灾探测及消防联动控制的场所。

JTFB-GOF-GST601点型复合式感烟感温火灾探测器安装使用说明书(Ver.2.05，2018.05)一、概述JTFB-GOF-GST601点型复合式感烟感温火灾探测器(以下简称探测器)是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上共同构成的多元复合探测器。

与GST-LD-8320终端器配合使用，可与多线制火灾报警控制器或通过GST-LD-8319编址接口模块与我公司生产的火灾报警控制器相连，完成探测器的信号处理。

二、特点该探测器为非编码型，是我公司最新推出的一款新型探测器。

复合探测技术是目前国际上正在流行的新型多功能高可靠性的火灾探测技术。

它不仅具有普通散射型光电感烟探测器的性能，而且兼有定温、差定温感温探测器的性能。

正是由于感烟与感温的复合技术，使得该款探测器克服了普通散射型光电探测器对黑烟小颗粒烟雾的不敏感特性，能够对国家标准试验火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃烧进行探测和报警。

同时该款探测器也能对酒精燃烧等有明显温升的明火探测报警。

三、技术特性1.探测器类别：A2R2.工作电压：DC24V ，允许范围：DC12V～DC28V3.工作电流：监视电流≤60 A报警电流≤30mA4.报警确认灯：红色(巡检时闪亮，报警时常亮)5.保护面积：当空间高度为6m～12m时，一个探测器的保护面积，对一般保护现场而言为80m2；空间高度为6m以下时，保护面积为60m2。

具体参数应以GB 50116《火灾自动报警系统设计规范》为准。

6.线制：电源二总线，有极性7.使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露8.外形尺寸：直径：100mm 高：56mm (带底座)9.外壳防护等级：IP2210.壳体材料和颜色：ABS，象牙白11.重量：约120g12.安装孔距：45mm～75mm13.执行标准：GB 4715-2005、GB 4716-2005四、结构特征与工作原理1.探测器外形示意图如图1所示。

复合火灾探测器工作原理
复合火灾探测器是一种用于检测火灾的安全设备。

它的工作原理是通过结合多种不同的火灾探测技术来提高火灾的检测准确性和可靠性。

复合火灾探测器会使用光学传感器来监测环境中的烟雾。

当烟雾进入探测器的感应区域时，光学传感器会检测到烟雾微粒散射的光信号的变化。

这个信号会触发探测器发出警报，以提醒人们可能存在火灾。

复合火灾探测器还会使用热传感器来检测火灾产生的高温。

当环境温度升高到预设的阈值时，热传感器会感应到温度变化并发出信号。

这个信号也会触发探测器的警报系统。

复合火灾探测器还可以配备气体传感器。

气体传感器可以检测到火灾产生的一氧化碳等有毒气体。

当探测器感应到有毒气体浓度超过安全标准时，它会发出警报信号，以提示人们可能存在火灾并需要采取紧急措施。

复合火灾探测器通过结合光学传感器、热传感器和气体传感器等多种技术，能够更准确地检测火灾的存在。

它可以在火灾初期就发出警报，提醒人们采取及时的应对措施，以保护生命和财产的安全。

复合火灾探测器的工作原理科学合理，具有较高的灵敏度和可靠性，被广泛应用于各种场所，为人们的生活和工作环境提供了更加安全
的保障。
