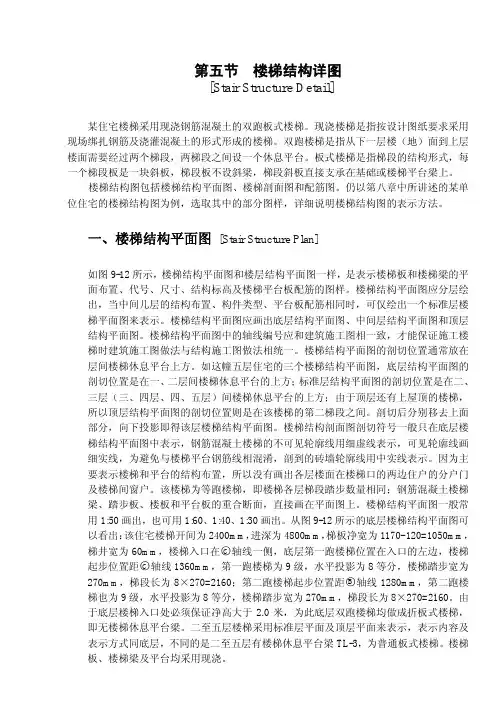

第五节楼梯结构详图[Stair Structure Detail]某住宅楼梯采用现浇钢筋混凝土的双跑板式楼梯。
现浇楼梯是指按设计图纸要求采用现场绑扎钢筋及浇灌混凝土的形式形成的楼梯。

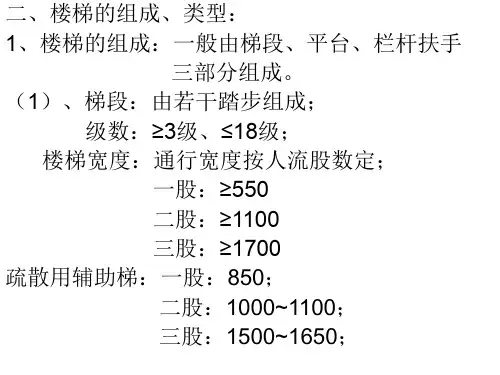

双跑楼梯是指从下一层楼（地）面到上层楼面需要经过两个梯段，两梯段之间设一个休息平台。
板式楼梯是指梯段的结构形式，每一个梯段板是一块斜板，梯段板不设斜梁，梯段斜板直接支承在基础或楼梯平台梁上。
楼梯结构图包括楼梯结构平面图、楼梯剖面图和配筋图。
仍以第八章中所讲述的某单位住宅的楼梯结构图为例，选取其中的部分图样，详细说明楼梯结构图的表示方法。
一、楼梯结构平面图[Stair Structure Plan]如图9-12所示，楼梯结构平面图和楼层结构平面图一样，是表示楼梯板和楼梯梁的平面布置、代号、尺寸、结构标高及楼梯平台板配筋的图样。
楼梯结构平面图应分层绘出，当中间几层的结构布置、构件类型、平台板配筋相同时，可仅绘出一个标准层楼梯平面图来表示。
楼梯结构平面图应画出底层结构平面图、中间层结构平面图和顶层结构平面图。
楼梯结构平面图中的轴线编号应和建筑施工图相一致，才能保证施工楼梯时建筑施工图做法与结构施工图做法相统一。
楼梯结构平面图的剖切位置通常放在层间楼梯休息平台上方。
如这幢五层住宅的三个楼梯结构平面图，底层结构平面图的剖切位置是在一、二层间楼梯休息平台的上方；标准层结构平面图的剖切位置是在二、三层（三、四层、四、五层）间楼梯休息平台的上方；由于顶层还有上屋顶的楼梯，所以顶层结构平面图的剖切位置则是在该楼梯的第二梯段之间。
剖切后分别移去上面部分，向下投影即得该层楼梯结构平面图。
楼梯结构剖面图剖切符号一般只在底层楼梯结构平面图中表示，钢筋混凝土楼梯的不可见轮廓线用细虚线表示，可见轮廓线画细实线，为避免与楼梯平台钢筋线相混淆，剖到的砖墙轮廓线用中实线表示。
因为主要表示楼梯和平台的结构布置，所以没有画出各层楼面在楼梯口的两边住户的分户门及楼梯间窗户。
