11章 蒸汽动力装置循环

第十一章蒸汽动力循环装置水蒸气是工业上最早使用来作为动力机的工质。

在蒸汽动力装置中水时而处于液态，时而处于气态。

因而蒸汽动力装置循环不同于气体动力循环。

此外，水和水蒸气不能燃烧，只能从外界吸收热量，所以蒸汽循环必须配备锅炉，因此装置设备也不同于气体动力装置。

由于燃烧产物不参与循环，故而蒸汽动力装置可利用各种燃料，如煤、渣油，甚至可燃垃圾。

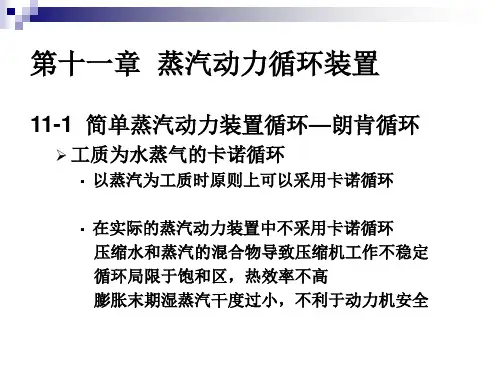

§11－1简单蒸汽动力装置循环——朗肯循环1、工质为水蒸气的卡诺循环由第二定律可知，在相同温限内卡诺循环的热效率最高，而采用气体作工质的循环中，定温过程（加热及放热）难以实现，并且气体绝热线及等温线在p-v图上斜率接近，因此有w较小。

i在采用蒸汽做工质时，由于水的汽化和凝结，当压力不变时温度也不变，因而有了定温放热和定温吸热的可能。

又因为定温即是定压，其在p-v图上与绝热线斜率相差较大，因而可提高w，所以蒸汽机原则上可采用卡诺循环，如图中5－6－7－8－5所i示。

而实际的蒸汽动力装置中不采用上冻循环，其主要原因有以下几点：1）在压缩机中绝热压缩8－5过程难以实现；2）徨仅局限于饱和区，上限温度受临界温度的限制，故即使实现卡诺循环，其热效率也不高；3）膨胀末期，湿蒸汽干度过小，含水分甚多，不利于动力机安全。

所以，实际蒸汽动力循环均以朗肯循环为其基础。

2、朗肯（Rankine）循环朗肯循环是最简单也是最基本的蒸汽动力循环，它由锅炉、汽轮机、冷凝器和水泵4个基本的、也是主要的设备组成。

右图中为该装置的示意图。

水在锅炉中被加热汽化，直至成为过热蒸汽后，进入汽轮机膨胀作功，作功后的低压蒸汽进入冷凝器被冷凝成水，凝结后的水在水泵中被压缩升压后，再回到锅炉中，完成一个循环。

为了突出主要矛盾，分析主要参数对循环的影响，与前述循环一样，首先对实际循环进行简化和理想化，略去摩阻及温差传热等不可逆因素，理想化后的循环由右图(a )所示的热力过程组成，对应的T-s 图如图(b )所示。

第11章蒸汽动力装置循环11-1朗肯循环中，汽轮机入口参数为：p1=12MPa、t1=540℃。

试计算乏汽压力分别0.005MPa、0.01MPa和0.1MPa时的循环热效率，通过比较计算结果，说明什么问题？解：查水和水蒸汽焓－熵图，汽轮机入口焓为：h1=3455kJ/kg乏汽压力p c为0.005MPa时：乏汽焓h2=2015kJ/kg，温度t s =34℃给水泵入口焓h2´=4.1868t s =4.1868×34=142.351kJ/kg11-3 某再热循环，其新汽参数为p1=12MPa、t1=540℃，再热压力为5MPa，再热后的温度为540℃，乏汽压力为p2=6kPa，设汽机功率为125MW，循环水在凝汽器中的温升为10℃。

不计水泵耗功。

求循环热效率、蒸汽流量和流经凝汽器的循环冷却水流量。

解：据 36001000mnet q w P =，蒸汽流量h t w P q net m /61.27710001621101253600100036003=×××==根据凝汽器中的热平衡：冷却水吸收的热量＝乏汽放出的热量 )(32h h q t c q m w p w −=∆循环水流量 ()()h t t c h h q q w p m w /81.13440101868.4912.154218261.27732=×−×=∆−=11-4 水蒸气绝热稳定流经一汽轮机，入口p 1=10MPa 、t 1=510℃，出口p 2=10kPa ，x 2=0.9，如果质量流量为100kg/s ，求：汽轮机的相对内效率及输出功率。

解：查h-s 图：热效率 %36.44583.3663583.20381112=−=−=q q t η 机组功率()()MW 69.2253600583.2038583.36631000500q q P 21m m =−××=−==q q w net11-6 汽轮机理想动力装置，功率为125MW ，其新汽参数为p 1=10MPa 、t 1=500℃，采用一次抽汽回热，抽汽压力为2MPa ，乏汽压力为p 2=10kPa ，不计水泵耗功。

11第十一章 水蒸气及蒸汽动力循环11-1 试根据水蒸气的h -s 图，求出下述已知条件下的各状态的其它状态参数p 、v 、t 、h 、s 及x (或过热蒸汽的过热度D ＝t －t s )。

已知：(1) p ＝0.5 MPa 、t ＝500 ℃；(2) p ＝0.3 MPa 、h ＝2 550 kJ/kg ；(3) t ＝180 ℃、s ＝6.0 kJ/(kg ·K)；(4) p ＝0.01 MPa 、x ＝0.90；(5) t ＝400 ℃、D ＝150 ℃。

解 查h -s 图得（１）h =3500 kJ/kg ，s =8.08 kJ/(kg ·k)，0.72 m =v 3/kg, =D 448℃； （２）s =6.54 kJ/(kg ·k)，x =0.921，t =134 ℃，57.0=v m 3/kg ； （３）h =2520 kJ/kg, x =0.865，=v 0.168 m 3/kg ；（４）h =253 4 kJ/kg ，s =7.4 kJ/(kg ·k)，t =46℃；（５）h =320 0 kJ/kg ，s =6.68 kJ/(kg ·k)，x =1，p =4Mpa 。

-2 根据水蒸气表，说明下述已知条件下的各状态的其它状态参数t 、v 、h 及s 。

已知： (1) p ＝0.3 MPa 、t ＝300 ℃；(2) p ＝0.5 MPa 、t ＝155 ℃； (3) p ＝0.3 MPa 、x ＝0.92。

解 查水蒸汽表得 （1）kg m 16081.03=v ,kg kJ 2.4299=h ,K kg kJ 8540.6⋅=s ； （2）kg m 525093001.03=v ,kg kJ 525.656=h ,K kg kJ 5886.1⋅=s ;（3）t s =133.54 ℃，v ′ =0.001 073 5 m 3/kg ，，/kg m 86605.03=′′′vkJ/kg 5.2725,kJ/kg 4.561=′′=′h hK)kJ/(kg 993.6K),kJ/(kg 6717.1s ⋅=′′⋅=′s 。

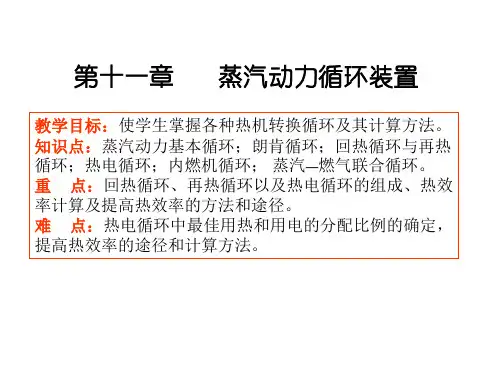

第11章蒸汽动力循环一、教案设计教学目标: 使学生熟练掌握水蒸气朗肯循环、回热循环、再热循环和热电循环的组成、热效率计算及提高热效率的方式和途径。

知识点：朗肯循环、回热循环、再热循环和热电循环的组成、热效率计算及提高热效率的方式和途径重点：分析朗肯循环的分析方式，提高循环循环效率的方式和途径。

难点：回热循环、再热循环和热电循环；提装置循环效率的方式和途径。

教学方式：教学+多媒体演示+课堂讨论师生互动设计：提问+启发+讨论☺问：自己观察过身旁的热力系统的状态转变吗？☺问：你以前明白热力系统的状态转变往往伴随着系统与外界间能量的互换吗？☺问：你明白温度计什么原理吗？温度计测温的理论依据你试探过吗？☺问：用过压力计吗？氧气瓶上压力表读数是瓶中的真实压力吗？☺问：能举出几个具体的强气宇、广延量？热力进程、热力循环？☺问：爆炸进程能以为是准静态进程吗？☺问：你能说出进程量与状态量的区别吗？请具体举例。

☺问：你碰到的哪些现象属于不可逆现象？学时分派：4学时+2讨论二、大体知识热机：将热能转换为机械能的设备叫做热力原动机。

热机的工作循环称为动力循环。

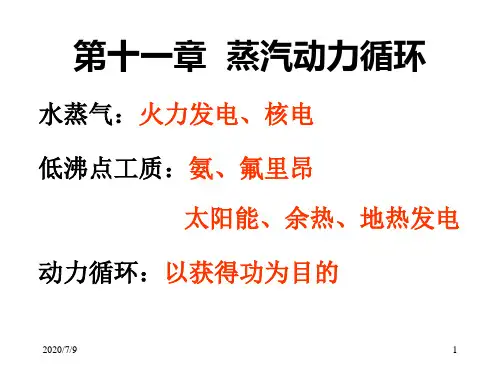

动力循环：可分蒸汽动力循环和气动力循环两大类。

第一节 蒸汽动力大体循环一朗肯循环朗肯循环是最简单的蒸汽动力理想循环，热力发电厂的各类较复杂的蒸汽动力循环都是在朗肯循环的基础上予以改良而取得的。

一、装置与流程蒸汽动力装置：锅炉、汽轮机、凝汽器和给水泵等四部份主要设备。

工作原理：p-v 、T-s 和h-s 。

朗肯循环可理想化为：两个定压进程和两个定熵进程。

3’-4-5-1水在蒸汽锅炉中定压加热变成过热水蒸气， 1-2过热水蒸气在汽轮机内定煽膨胀，2-3湿蒸气在凝汽器内定压(也定温)冷却凝结放热， 3-3’凝结水在水泵中的定情紧缩。

二、朗肯循环的能量分析及热效率 取汽轮机为控制体，成立能量方程:3121h h h h --=η三、提高朗肯循环热效率的大体途径 依据：卡诺循环热效率 1．提高平均吸热温度直接方式式提高蒸汽压力和温度。
