第10章蒸汽动力装置循环一、选择题在蒸汽动力循环中，为达到提高循环热效率的目的，可采用回热技术来提高工质的（）[宁波大学2008研]A．循环最高温度B．循环最低温度C．平均吸热温度D．平均放热温度【答案】C【解析】在蒸汽动力循环中，采用回热技术可以提高工质的平均吸热温度，从而达到提高循环热效率的目的。
二、判断题1．回热循环的热效率比郎肯循环高，但比功比朗肯循环低。
（）[天津大学2004研] 【答案】对2．抽气回热循环由于提高了效率，所以单位质量的水蒸气做功能力增加。
（）[同济大学2006研]【答案】错【解析】抽气回热循环中部分未完全膨胀的蒸汽从汽轮机中抽出，去加热低温冷却水，这样就使得相同的工质情况下，抽气回热循环做功小于普通朗肯循环，因而单位质量的水蒸气做功能力降低。
3．实际蒸汽动力装置与燃气轮装置，采用回热后平均吸热温度与热效率均提高。
（）[湖南大学2007研]【答案】对【解析】对实际的蒸汽的动力装置于燃气轮机装置来说，采用回热后，平均吸热温度升高，于是热效率也得到提高。
三、简答题1．朗肯循环采用回热的基本原理是什么？[天津大学2004研]解：基本原理是提高卡诺循环的平均吸热温度来提高热效率。
2．画出朗肯循环和蒸汽压缩制冷循环的T-s图，用各点的状态参数写出：（1）朗肯循环的吸热量、放热量、汽轮机所做的功及循环热效率。
（2）制冷循环的制冷量、压缩机耗功及制冷系数。
[西安交通大学2004研]解：画出朗肯循环和蒸汽压缩制冷循环的T-s图如图10-1所示。
郎肯循环蒸汽压缩制冷循环图10-1（1）参考T-s图，可以得到：朗肯循环的吸热过程为4→1的定压加热过程，吸热量：；郎肯循环的放热过程为2→3的过程，在冷凝器中进行，放热量：；汽轮机中，做功过程为绝热膨胀过程1→2，做工量：；在水泵中被绝热压缩，接受功量为，相对于汽轮机做功来说很小，故有热效率：（2）参考上面的T-s图，可以得到：蒸汽压缩制冷循环的吸热量为：；压缩机耗功为：；制冷系数为：。
考试科目名称:871工程热力学《工程热力学》考试大纲工程热力学课程是热能与动力工程、建筑环境与设备专业的一门重要技术基础课，它的教学目的与任务是：让学生学习关于能量守恒与转换的理论基础，使学生牢固地掌握工程热力学的基本理论、基本知识和相应的热工分析、计算能力，并进一步得到基本技能的训练。
为学习专业课提供充分的理论准备，也为学生以后解决生产实际问题和参加科学研究打下必要的理论基础。
其考试大纲内容如下：一、第一章基本概念要求熟练掌握：系统，平衡状态和状态参数，温度温标，压力，状态方程，准静态过程和可逆过程，循环，功和热量；透彻理解以下的基本概念：热力系统，热力学状态、平衡状态、准静态过程、可逆过程和不可逆过程、功与热量。
二、第二章热力学第一定律要求熟练掌握热力学第一定律基本表达式——基本能量方程，总能，热力学能，焓，膨胀功，技术功，热力学第一定律的第一解析式和稳定流动能量方程式及其应用，循环功之间及循环净功与循环净热量之间关系，循环热效率概念与计算公式；透彻理解以下概念：热力学第一定律的实质—能量守衡与转换定律在热现象中的应用，能量方程的内在联系与共性，热变功的实质。
会进行功和热量的计算，以及功和热量在p-v图和T-s图上的表示。
三、第三章气体和蒸汽的性质要求熟练掌握理想气体和实际气体的概念、理想气体状态方程、理想气体的比热容和热力学能、焓、熵的定义、计算；水蒸气的性质：水蒸气的饱和状态、饱和温度、饱和压力、饱和湿蒸汽、干度、三相点，水蒸气状态的确定。
四、第四章气体和蒸汽的基本热力过程要求熟练掌握理想气体的基本热力过程：定温、定压、定容、定熵和多变过程的过程方程、参数变化和过程中功及热量的计算及其p-v图和T-s图。
水的定压加热汽化过程及其在p-v图和T-s上的表示；会计算水蒸气定压过程的热量，水蒸气绝热过程的功。
五、第五章热力学第二定律熟练掌握热过程的方向性、热力学第二定律的表述；卡诺循环和卡诺定理、克劳修斯积分不等式、熵流和熵产、熵方程、孤立系统的熵增原理；作功能力、作功能力损失与熵产和火用平衡方程。
工程热力学第一章工质——实现热能和机械能相互转化的媒介物质。
热力学系统——简称系统、体系，人为分割出来作为热力学分析对象的有限物质系统。
闭口系统——与外界只有能量交换而无物质交换的热力系统，闭口系统又叫做控制质量。
开口系统——与外界不仅有能量交换而且有物质交换的热力系统，开口系又叫做控制容积，或控制体。
区分闭口系和开口系的关键是有没有质量越过了边界，并不是系统的质量是不是发生了变化。
绝热系统——与外界无热量交换的热力系统。
绝热系是从系统与外界的热交换的角度考察系统，不论系统是开口系还是闭口系，只要没有热量越过边界，就是绝热系。
简单可压缩系——由可压缩流体构成，与外界可逆功交换只有体积变化功（膨胀功）一种形式，没有化学反应的有限物质系统。
对于简单可压缩系，只要有两个独立的状态参数即可确定一个平衡状态，所有其它状态参数均可表示为这两个独立状态参数的函数。
准平衡过程——又称准静态过程，不致显著偏离平衡状态，并迅速恢复平衡的过程。
准平衡过程进行的条件是破坏平衡的势无穷小，过程进行足够缓慢，工质本身具有恢复平衡的能力。
准平衡过程在坐标图中可用连续曲线表示。
可逆过程——工质能沿相同的路径逆行而回复到原来状态，并使相互作用中所涉及到的外界回复到原来状态，而不留下任何改变的过程。
过程不可逆的成因一是有限势差的作用，二是物系本身的耗散作用，所以可逆过程，首先应是准平衡过程，同时在过程中没有任何耗散效应。
实际热力设备中所进行的一切热力过程都是不可逆的，可逆过程是不引起任何热力学损失的理想过程。
可逆过程可用状态参数图上连续实线表示。
膨胀功——又称“体积功”。
机械功的一种。
由系统体积变化而由系统对环境所做的功或环境对系统所做的功。
第二章热力学能——原称内能，由分子或其他微观粒子的热运动及相互作用力形成的内动能、内位能及维持一定分子结构的化学能和原子核内部的原子能以及电磁场作用下的电磁能等一起构成的内部储存能。
第十章蒸汽动力装置循环1、干饱和蒸汽朗肯循环（图10-1 中循环6-7-3-4-5-6）与同样初压力下的过热蒸汽朗肯循环（图10-1 中循环1-2-3-4-5-6-1）相比较，前者更接近卡诺循环，但热效率却比后者低，如何解释此结果？答：循环6-7-3-4-5-6局限于饱和区，吸热温度受到水的临界温度的制约，其平均吸热温度较低，故其热效率较循环1-2-3-4-5-6-1低。
2、本世纪二三十年代，金属材料的耐热性仅达400℃，为使蒸汽初压提高，用再热循环很有必要。
其后，耐热合金材料有进展，加之其他一些原因，在很长一段时期内不再设计制造按再热循环工作的设备。
但近年来随着初压提高再热循环再次受到注意。
请分析其原因。
答：朗肯循环中提高新蒸汽压力和温度都可以提高循环的热效率，在本世纪二三十年代，材料的耐热性较差，通过提高蒸汽的温度而提高热机的效率比较困难，因此采用再热循环来提高蒸汽初压。
随着耐热材料的研究通过提高蒸汽的温度而提高热机的效率就可以满足工业要求。
因此很长一段时期不再设计制造再热循环工作设备。
近年来使用的蒸汽初压大大提高，由于初压的提高使得乏气干度迅速降低，引起气轮机内部效率降低，另外还会侵蚀汽轮机叶片缩短汽轮机寿命，所以乏气干度不宜太低，必须提高乏气干度，就要使用再热循环。
3、图10-13 所示回热系统中采用的是混合式回热器，靠蒸气与水的混合达到换热的目的。
另有一种表面式换热器，如图10-26 所示，蒸汽在管外冷凝，将凝结热量传给管内的水，这种布置可减少系统中高压水泵的数量。
试分析这种系统在热力学分析上与混合式系统有否不同？图10-26答：回热循环的计算最重要的是计算抽气量：对于混合式回热加热器：其热平衡方程为：()()()1'1'100041h h h h -=--αα 可得：404011'h h h h --=α对于表面式换热器：热平衡方程为：假设在理想换热情况下，没有热损失。
1.第一章 基本概念及定义 2.热能动力装置：从燃料燃烧中得到热能，以及利用热能所得到动力的整套设备（包括辅助设备）统称热能动力装置。
3.工质：热能和机械能相互转化的媒介物质叫做工质，能量的转换都是通过工质状态的变化实现的。
4.高温热源：工质从中吸取热能的物系叫热源，或称高温热源。
5.低温热源：接受工质排出热能的物系叫冷源，或称低温热源。
6.热力系统：被人为分割出来作为热力学分析对象的有限物质系统叫做热力系统。
7.闭口系统：如果热力系统与外界只有能量交换而无物质交换，则称该系统为闭口系统。
（系统质量不变） 8.开口系统：如果热力系统与外界不仅有能量交换而且有物质交换，则称该系统为开口系统。
（系统体积不变） 9.绝热系统：如果热力系统和外界间无热量交换时称为绝热系统。
（无论开口、闭口系统，只要没有热量越过边界） 10.孤立系统：如果热力系统和外界既无能量交换又无物质交换时，则称该系统为孤立系统。
11.表压力：工质的绝对压力>大气压力时，压力计测得的差数。
12.真空度：工质的绝对压力<大气压力时，压力计测得的差数，此时的压力计也叫真空计。
13.平衡状态：无外界影响系统保持状态参数不随时间而改变的状态。
充要条件是同时到达热平衡和力平衡。
14.稳定状态：系统参数不随时间改变。
（稳定未必平衡） 15.准平衡过程(准静态过程)：过程进行的相对缓慢，工质在平衡被破环后自动恢复平衡所需的时间很短，工质有足够的时间来恢复平衡，随时都不致显著偏离平衡状态，那么这样的过程就称为准平衡过程。
它是无限接近于平衡状态的过程。
16.可逆过程：完成某一过程后，工质沿相同的路径逆行回复到原来的状态，并使相互作用所涉及的外界亦回复到原来的状态，而不留下任何改变。
可逆过程=准平衡过程+没有耗散效应（因摩擦机械能转变成热的现象）。
17.准平衡与可逆区别：准平衡过程只着眼工质内部平衡;可逆过程是分析工质与外界作用产生的总效果，不仅要求工质内部平衡，还要求工质与外界作用可以无条件逆复。

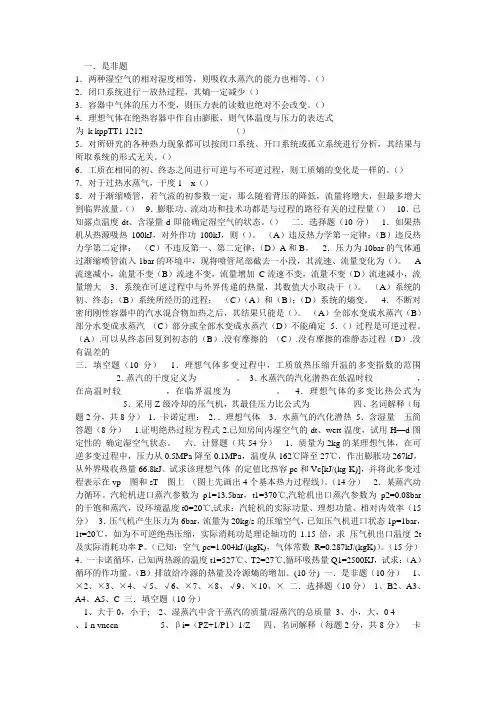

一．是非题1．两种湿空气的相对湿度相等，则吸收水蒸汽的能力也相等。
（）2．闭口系统进行一放热过程，其熵一定减少（）3．容器中气体的压力不变，则压力表的读数也绝对不会改变。
（）4．理想气体在绝热容器中作自由膨胀，则气体温度与压力的表达式为k kppTT1 1212（）5．对所研究的各种热力现象都可以按闭口系统、开口系统或孤立系统进行分析，其结果与所取系统的形式无关。
（）6．工质在相同的初、终态之间进行可逆与不可逆过程，则工质熵的变化是一样的。
（）7．对于过热水蒸气，干度1x（）8．对于渐缩喷管，若气流的初参数一定，那么随着背压的降低，流量将增大，但最多增大到临界流量。
（）9．膨胀功、流动功和技术功都是与过程的路径有关的过程量（）10．已知露点温度dt、含湿量d即能确定湿空气的状态。
（）二．选择题（10分）1．如果热机从热源吸热100kJ，对外作功100kJ，则（）。
（A）违反热力学第一定律；（B）违反热力学第二定律；（C）不违反第一、第二定律；（D）A和B。
2．压力为10bar的气体通过渐缩喷管流入1bar的环境中，现将喷管尾部截去一小段，其流速、流量变化为（）。
A 流速减小，流量不变（B）流速不变，流量增加C流速不变，流量不变（D）流速减小，流量增大3．系统在可逆过程中与外界传递的热量，其数值大小取决于（）。
（A）系统的初、终态；（B）系统所经历的过程；（C）（A）和（B）；（D）系统的熵变。
4．不断对密闭刚性容器中的汽水混合物加热之后，其结果只能是（）。
（A）全部水变成水蒸汽（B）部分水变成水蒸汽（C）部分或全部水变成水蒸汽（D）不能确定5．（）过程是可逆过程。
（A）.可以从终态回复到初态的（B）.没有摩擦的（C）.没有摩擦的准静态过程（D）.没有温差的三．填空题（10分）1．理想气体多变过程中，工质放热压缩升温的多变指数的范围_________ 2．蒸汽的干度定义为_________。
3．水蒸汽的汽化潜热在低温时较__________，在高温时较__________，在临界温度为__________。
