钣金件展开尺寸计算公式及系数

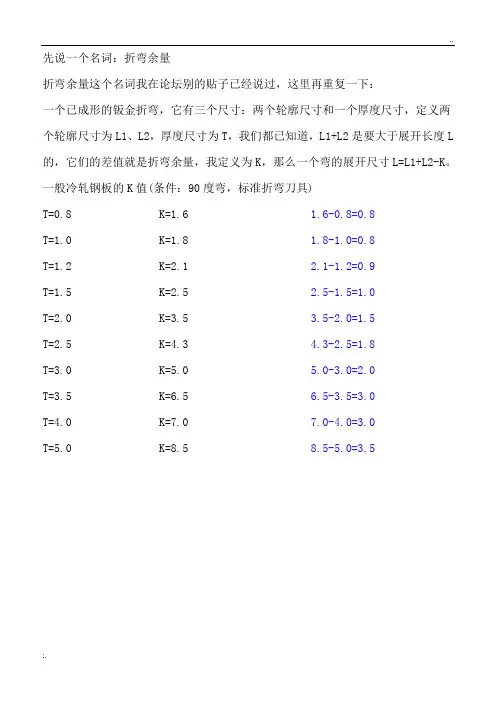

先说一个名词：折弯余量
折弯余量这个名词我在论坛别的贴子已经说过，这里再重复一下：
一个已成形的钣金折弯，它有三个尺寸：两个轮廓尺寸和一个厚度尺寸，定义两个轮廓尺寸为L1、L2，厚度尺寸为T，我们都已知道，L1+L2是要大于展开长度L 的，它们的差值就是折弯余量，我定义为K，那么一个弯的展开尺寸L=L1+L2-K。

一般冷轧钢板的K值(条件：90度弯，标准折弯刀具)
T=0.8 K=1.6 1.6-0.8=0.8
T=1.0 K=1.8 1.8-1.0=0.8
T=1.2 K=2.1 2.1-1.2=0.9
T=1.5 K=2.5 2.5-1.5=1.0
T=2.0 K=3.5 3.5-2.0=1.5
T=2.5 K=4.3 4.3-2.5=1.8
T=3.0 K=5.0 5.0-3.0=2.0
T=3.5 K=6.5 6.5-3.5=3.0
T=4.0 K=7.0 7.0-4.0=3.0
T=5.0 K=8.5 8.5-5.0=3.5
实例二：
实例三：
不规则折弯按K因子=0.5，直接用AUTOCAD画中性层测量。

如有偏差再根据具体情况调整。

一般也差不了多少。

折弯时调整下模槽宽也可将偏差的展开尺寸调整成合格的折弯外形（当然在一定的范围内）。

还有一外钣金件总有一些壁外形偏差允许大一些，可将偏差累积到那些壁去。

死边按L1+L2-0.5t
在模型中直接修改dev.l值为1.5*t就可以了！。

钣金展开图计算方法一般铁板0.5—4MM之内的都是A+B-1.6T。

（A，B代表的是折弯的长度，T 就是板厚）例如用2.5mm的铁板折180mm*180mm的直角，那么你下的料长就是180mm+180mm再减去2.5mm*1.6也就是4mm就好了，也就是356mm钣金展开图的计算是要用一个系数来计算的，这个系数一般都用1.645！计算方法是工件的外形尺寸相加，再减去1.645*板厚*弯的个数，例如，折一个40*60的槽钢用板厚3的冷板折，那么计算方法就是40+40+60（外形尺寸相加）—1.645（系数）*3（板厚）*2（弯的个数）=130.13（下料尺寸）一般6毫米之内都是这样计算的了展开的计算法板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.展开的基本公式:展开长度=料内+料内+补偿量一般折弯:(R=0, θ=90°)L=A+B+K0.3时, K=0≤T'1. 当02. 对于铁材:(如GI,SGCC,SECC,CRS,SPTE, SUS等)1.5时, K=0.4T'T'a. 当0.32.5时, K=0.35T'T≤b. 当1.52.5时, K=0.3T/c. 当T3. 对于其它有色金属材料如AL,CU:0.3时,∃当T K=0.5T2.0时, 按R=0处理.≤注: R一般折弯(R≠0 θ=90°)L=A+B+KK值取中性层弧长1.5 时'1. 当T λ=0.5T1.5时/2. 当T λ=0.4T一般折弯(R=0 θ≠90°)L=A+B+K’0.3 时≤1. 当T K’=00.3时∃2. 当T /90)*KυK’=(注: K为90∘时的补偿量一般折弯(R≠0 θ≠90°)L=A+B+K1.5 时'1. 当T λ=0.5T1.5时/2. 当T λ=0.4TK值取中性层弧长2.0, 且用折刀加工时, 则按R=0来计算, A、B依倒零角后的直边长度取值'注: 当RZ折1(直边段差).5T时, 分两次成型时,按两个90°折弯计算/1. 当H5T时, 一次成型, L=A+B+K'2. 当HK值依附件中参数取值Z折2(非平行直边段差).展开方法与平行直边Z折方法相同(如上栏),高度H取值见图示Z折3(斜边段差).2T时'1. 当H当θ≤70∘时,按Z折1(直边段差)的方式计算, 即:ϕ展开长度=展开前总长度+K (此时K=0.2)当θκ>70∘时完全按Z折1(直边段差)的方式计算2T时, 按两段折弯展开(R=0 θ≠90°)./2. 当HZ折4(过渡段为两圆弧相切):1. H≤2T 段差过渡处为非直线段为两圆弧相切展开时,则取两圆弧相切点处作垂线,以保证固定边尺寸偏移以一个料厚处理,然后按Z折1(直边段差)方式展开2. H>2T,请示后再行处理抽孔抽孔尺寸计算原理为体积不变原理,即抽孔前后材料体积不变;一般抽孔,按下列公式计算, 式中参数见右图(设预冲孔为X, 并加上修正系数–0.1):1. 若抽孔为抽牙孔(抽孔后攻牙), 则S按下列原则取值:T≤0.5时取S=100%T0.5<T<0.8时取S=70%TT≥0.8时取S=65%T一般常见抽牙预冲孔按附件一取值2. 若抽孔用来铆合, 则取S=50%T, H=T+T’+0.4 (注: T’是与之相铆合的板厚, 抽孔与色拉孔之间隙为单边0.10~0.15)3. 若原图中抽孔未作任何标识与标注, 则保证抽孔后内外径尺寸;4. 当预冲孔径计算值小于1.0时, 一律取1.0反折压平L= A+B-0.4T1. 压平的时候,可视实际的情况考虑是否在折弯前压线,压线位置为折弯变形区中部;2. 反折压平一般分两步进行V折30°反折压平故在作展开图折弯线时, 须按30°折弯线画, 如图所示:N折1. 当N折加工方式为垫片反折压平, 则按L=A+B+K 计算, K值依附件中参数取值.2. 当N折以其它方式加工时, 展开算法参见“一般折弯(R≠0 θ≠90°)”3. 如果折弯处为直边(H段),则按两次折弯成形计算:L=A+B+H+2K (K=90∘展开系数)备注:a.标注公差的尺寸设计值:取上下极限尺寸的中间值作设计标准值.b.对于方形抽孔和外部包角的展开,其角部的处理方法参照<产品展开工艺处理标准>,其直壁部分按90°折弯展开。

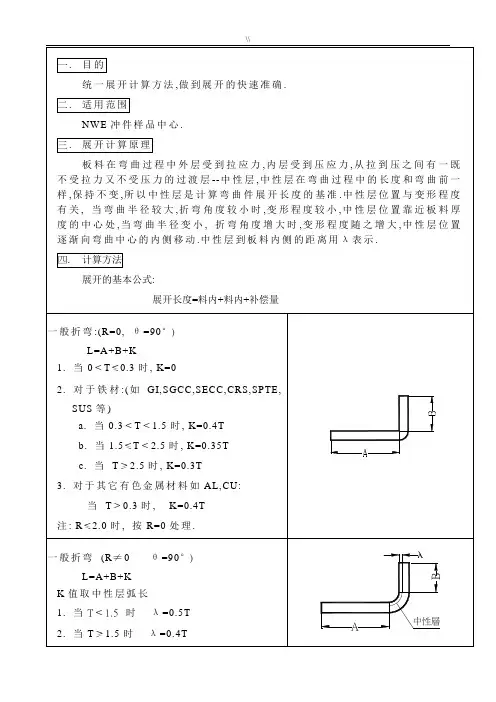

一、展开计算原理板料在弯曲过程中外层受到拉应力，内层受到压应力，理论上内外层之间有一既不受拉也不受压的过渡层------中性层，中性层为一假想层，在弯曲过程中中性层被假想为与弯曲前状态保持一致，即长度始终不变，所以中性层是计算弯曲件长度的基准。

中性层位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径变小，折弯角度增大时，变形程度随之增大。

中性层位置逐渐向弯曲中心的内侧移动。

中性层到板料内侧的距离用Ａ表示（图１）。

二、折弯方法的确定折弯方法有单发冲床模具折弯和折弯机模具折弯两种方法。

单发冲床模具折弯的方式及精度是由模具来实现的。

因此只要做出合格的模具，就能够生产出合格的折弯产品。

而采用折弯机折弯不仅需要选用合适的折弯模，还必须调试折弯参数。

因此，如采用折弯机折弯，计算展开尺寸时就必须考虑折弯机的折弯方法。

1.一次一道弯。

此种折弯由普通通用折弯模来完成。

包括折直角，钝角和锐角（图２）。

2. 一次折两道弯——压锻差。

此种折弯由专用特殊模来完成，但折弯难度比普通折弯大（图３）。

3. 压死边。

此种折弯也须用特殊模来完成（图４）。

4.大Ｒ圆弧折弯。

些种折弯如Ｒ在一定范围内，可用专用Ｒ模压成形，如Ｒ值过大，则须用小Ｒ模多次压制成形（图５）。

这四种折弯的展开计算是不同的。

因此在看图时，要根据零件的折弯尺寸来确定使用何种折弯方法。

其折弯机所配套的普通通用折弯模具Ｖ形槽宽度通常为适用该折弯模的板厚的５－６倍。

如采用一次折一道弯的方法，必须考虑到折弯模的Ｖ形槽的宽度Ｗ１及Ｖ形槽一边到模具外侧的宽度Ｌ１，如图６所示。

折弯高度Ｈ的经验值根据产品形状有如下三种（以９０度为例，钝角和锐角与直角相近相似）。

1.简单的９０度单边折弯（图７）。

如图７所示，此种折弯只需考虑下模Ｖ形槽中心到折弯机定位挡块的距离即可确定。

通常Ｈ值为Ｈ≥3.5 T + R (R 在１mm 以下)。

钣金折弯展开计算方法
钣金折弯展开计算方法是通过数学计算和几何原理来确定钣金
在折弯过程中的展开长度和折弯角度。

以下是一种常用的计算方法：
1. 确定钣金的初始尺寸和形状，包括长度、宽度和厚度等参数。

2. 根据折弯的形式和要求，确定折弯的位置和角度。

3. 计算折弯后的展开长度。

展开长度是指钣金在折弯后展开时的实际长度。

可以通过以下公式计算展开长度：
展开长度 = 弯曲弧长× 弯曲角度 / 360
弯曲弧长可以通过以下公式计算：
弯曲弧长 = 弯曲半径× 弯曲角度× 2π / 360
弯曲半径是指折弯处的圆弧的半径，可以通过钣金的厚度和折弯角度来确定。

4. 确定折弯后的平面展开图形。

根据折弯位置和角度，可以通过几何原理和数学计算来确定折弯后的平面展开图形。

以上是一种常用的钣金折弯展开计算方法，可以根据具体的钣金形状和折弯要求进行调整和优化。

摘要总结常用的银金折弯展开料计算方法，运用软件结合计算分析这些常用方法的原理。

深入解析不同材料、不同折弯角度和不同折弯半径的银金折弯情况，得出公式精准计算各种展开料尺寸。

Ol序言银金工艺通常用于厚度6mm以下的金属板材加工。

要想折出尺寸精度较高的银金件，展开料尺寸的计算至关重要。

最常用的银金折弯都是90。

折弯，折弯内角半径通常等于板厚。

02展开料尺寸的第一种计算方法展开料尺寸的第一种计算公式为：展开料尺寸=折弯件的各边外形尺寸和一1.645x 板厚X折弯个数。

其中，1.645是折弯系数。

其适用于6mm以下金属板90。

折弯展开料尺寸计算(折弯内角半径等于板厚)。

我们在实际生产中曾多次验证过这个计算公式,使用不同的板材,折出来的零件尺寸公差都在零点几毫米以内，基本满足需求。

03展开料尺寸的第二种计算方法展开料尺寸的第二种计算公式为：展开料尺寸=折弯件各边内尺寸相加+QX折弯个数。

其中，Q为另一种折弯系数。

不同厚度板材的Q值不同(见表1)。

当TVlmm时，Q忽略不计。

表1板厚T和折弯系数Q对照表第二种计算方法同样能计算6mm以下金属板90。

折弯展开料尺寸(折弯内角半径等于板厚)。

04计算实例用两种方法计算图1所示同一折弯件的展开料尺寸，计算过程如下。

(1)方法一展开料尺寸=20+20—1.645x3x1=40-4.935=35.065(mm)。

(2)方法二展开料尺寸=17+17+lxl=35(mm)。

计算结果基本一样。

两种方法都可以用来快速计算90。

折弯，并广泛应用于生产实践中。

图1折弯件尺寸05运用三维软件模拟计算与分析为什么用这些方法能够算出展开料尺寸？是否能够更精确地计算出不同材料的展开料尺寸？我们知道，金属板材在折弯过程中，折弯角都要发生塑性变形,折弯的外圆角是拉伸，内圆角是挤压，这就使得在板材厚度方向上存在一个层，其在折弯过程中既不挤压，也不拉伸，折弯后的尺寸和展开尺寸一样，这一层叫做中性层。

一、折床工作原理折弯就是将上、下模分别固定于折床的上、下工作台,利用液压伺服电机传输驱动工作台的相对运动,结合上、下模的形状,从而实现对板材的折弯成形。

二、展开的定义和折弯常识★折弯展开就是产品的下料尺寸，也就是钣金在折弯过程中发现形变，中间位置不拉伸，也叫被压缩的位置长度，也叫剪口尺寸。

★折弯V槽选择公式：当R=0.5时，V=5T;当R>0.5时V=5T+R 折弯展开会根据上模和下模的不同而发生相应的变化，在更换模具时必须考虑进去。

★折床的运动方式有两种:上动式:下工作台不动,由上面滑块下降实现施压;下动式:上部机台固定不动,由下工作台上升实现施压。

★工艺特性1.折弯加工顺序的基本原则:由内到外进行折弯；由小到大进行折弯；先折弯特殊形状,再折弯一般形状。

2.90°折弯及大于90°小于180°折弯选模：一般在SOP没有特殊要求或没有特殊避位的最好选用刀口角度为88°或90的折弯上模，这样可以更好的保证折弯角度的稳定性。

三、折弯展开尺寸计算方法，如右图：<1>直角展开的计算方法当内R 角为0.5时折弯系数（K ）=0.4*T ，前提是料厚小于5.0MM ，下模为5TL1+L2-2T+0.4*T=展开<2>钝角展开的计算方法如图，当R=0.5时的展开计算A+B+K=展开K= ×0.4a=所有折弯角度1800-2 900<3>锐角展开的计算方法900折弯展开尺寸=L1+L2-2T+折弯系数（K）,如右图：当内R角为0.5时折弯系数（K）=0.4*T，L1和L2为内交点尺寸展开=L1+L2+KK=( 180—@) /90 *0.4T<4>压死边的展开计算方法选模：上模选用刀口角度为300小尖刀，下模根据SOP及材料厚度选择V槽角度为300的下模。

先用 4.4.1所选的模具将折弯角度折到约300-650.展开死边=L1+L2-0.5T<5>压U边选模：上模选用刀口角度为300的小尖刀，下模根据SOP及材料厚度选择V槽角度为300的下模。

规范LASER工程图面,达到作业的快速准确.二NWE冲件样品中心.三.1.除非特别指明,工程图毛刺面一律向下;2.主视图本工程LASER加工像素放在0层,前次加工像素放在对应的加工图层;3.若作二次加工, 则须追加定位治具孔(一般取工件最大外形), LASER图按像素加工次序拆分为多张图纸, 图档命名参照《CAD档案管理作业标准》.在后续的LASER工程图中, 前次LASER加工的像素置于LASER层, 本次加工像素(包括治具孔)置于0层; 治具孔线型改为DASHDOT; 治具内孔最右与最上边的线段向外偏移0.1mm.4.尺寸标注:a.标注形式以UNIT2为准;b. 以像素最大外形尺寸的左下角点作为原点, 用坐标标注方式标注;c. 所有圆孔尺寸﹑工件最大外形尺寸﹑外形边界尺寸均须标注;d. 当工件展开后外形相似而实际不对称时,在二次加工工程图中一定要标注不对称处的尺寸, 并在NOTE中注明工件不对称.5.DXF档输出完成LASER工程图后, 关闭除0层外所有图层, 将图形以R12版本的DXF输出, 档名与原图名一致.四.规范NCT工程图面,达到作业的快速准确.五NWE冲件样品中心.六.1.受现场加工模具的限制,NCT加工范围如下:<1>可冲制材料及板厚:铁: 0.6~2.0 铝: 0.6~2.3<2>冲孔最小孔径 1.5, 狭缝最小宽度1.5;<3>可冲制的外R倒角:R2.0 ,R3.0 ,R4.0 ,R5.0 ,R6.0 ,R7.0 ,R8.0 ,R10.0;<4>可使用的特殊刀参见附件一.2.本次加工像素分别置于0层﹑HIDDEN层, 前次加工像素放在对应加工图层; 成形部分必须画出剖视图. 剖视方向一律向左或向上;3.图中须注明加工前毛刺面方向.4.尺寸标注采用坐标标注方式, 标注形式以UNIT1为准; 图中只标注NCT加工部分的尺寸及最大外形尺寸, 尺寸尽量标注齐全;坐标原点由NCT机床夹爪(X向可移动)和侧定位板(固定)决定, 图面标注坐标原点必须和NCT机器原点一致,如下图所示:注: 侧定位板的位置尺寸如图所示, 与其相接触的那条边作为X向零线.5.二次加工时为防止加工时伤及夹爪, 当前加工像素必须在Y 80.0的区域, 以避开危险区域.6.当工件展开后外形相似而实际不对称时, 二次加工工程图中一定要标注不对称处的尺寸, 并在NOTE中注明工件不对称.7.DXF档输出完成NCT工程图面后, 关闭除0层外所有图层, 将图形以R12版本的DXF输出, 档名与原图名一致.一.规范压板简易模具设计, 达到易模设计的快速﹑准确.二.NWE冲件样品中心三.压板易模: 由几块钢板迭合而成, 用来在油压机﹑冲床上成形五金板件上抽形﹑抽孔部分的简易模具, 易模零件用LASER加工.四.1. 图面标准:a. 各易模零件仅画出正面视图供LASER切割, 若侧面方向须修磨, 则侧视图也须画出;b.易模各零件按装配顺序(冲子,上模, 下模)在图面上排列,并在零件下面依次注明: 易模编号,材质,厚度(数量,)LCC檔名;例:例: A03 SUS301 T=2.4 2PCS數量厚度材質易模編號注: 易模编号按零件堆栈次序, 从上到下, 按(A01﹑A02﹑A03……)依次编码, 在与本体相接触的上﹑下模部分, 编码后加E, 如A02E ; LCC档名在转CAM后用笔写上.c.易模图中必须附上成形后产品的局部剖视图,并注明与工程图中对应剖视编号,如"SECTION A-A".d.图面须标注易模各零件最大外形尺寸﹑成形部分形状尺寸﹑定位尺寸.2. 设计标准典型的压板易模工作方式见下图:设计时一般以外形定位,冲子与下模尺寸决定凸包形状与尺寸,上模用来定位冲子,在设计时参照下列设计原则:2.1 冲子与上模之间的配合间隙0.05(单边),避免现场装配加工困难.2.2 抽形高度按原设计尺寸增加0.1, 并按四舍五入取到小数点后一位;2.3 抽形时,下模高度等于工件抽形高度,冲子高度等于上模与下模高度之和; 抽孔时,下模高度等于抽形高度加上2倍料厚(至少1.5mm),并取整数,冲子高度等于上模﹑下模﹑本体和料厚之和,并取整数.2.4 当模具厚度由几块不同料厚凑足时,须在模具对角处作定位装配销孔. 孔径一般为 6.05, 8.05, 10.05;2.5 当工件近似对称而导至加工时易产生方向性错误,在设计时要避免易模设计完全对称.2.6 用易模成形时, 易模成形部分高度比成形部分设计高度增加0.2, 以保证有足够的回弹量;2.7 当抽形易导至工件变形时,则要考虑使用优力胶,在上模周围布置压料孔,最小宽度为20mm,如下图A所示:A B2.8前加工工程图上用压板易模加工部分尽量用一套易模一次成形,当一个工件的成形须用多套易模完成时, 要注意抽形的避位问题.2.9当段差部分宽度 30.0时, 用折床易模加工, 当宽度 30.0时, 用压板易模加工, 设计时注意:a.易模成形部分面积应大于展开部分面积: 下模段差成形部分取工件上段差对应投影尺寸, 其它部分取外边孔口尺寸; 冲子段差成形部分取工件上段差对应投影尺寸(与下模部分对应相差一个料厚), 其它部分由本体展开部分向外偏移一半的缝隙宽度, 如图B所示:b.成形部分向后移0.4~0.6(视宽度而定, 宽度为50.0时后移0.6), 如图B所示:(影线部分为成形区域)2.10 易模材料及易模厚度的选用:当料厚小于2.0时, 选用SUS301﹑GI材料;当料厚大于2.0时, 选用SPHC, 并且优先选用2.0﹑3.0﹑4.0﹑5.0﹑6.0﹑8.0等厚度一.规范LASER CAM 作业,使切割工件符合工程图面要求,并达到作业的快速统一.二.NWE冲件样品中心.三.LASER CAM: 计算机辅助激光加工编程.PART: 附带激光加工参数的图形.JOB: 将PART排列到板材上生成的文檔.LCC文檔: 激光加工专用程序代码文文件.引线: 为避免在激光切割初始穿孔时对产品质量产生的不利影响,而在废料区预先切割的一段距离.脉波穿孔: 在初始穿孔阶段,激光机以脉波方式输出功率,采用这种方式可获得良好的穿孔质量,一般用于厚板,微孔及单线切割,特殊材料的切割.直接穿孔:在初始穿孔阶段,激光机用激光光直接将板材击穿,采用这种方式可缩短穿孔时间.脉波切割: 在切割过程中,激光机以脉波方式输出功率,采用这种方式可获得好的切割质量,一般用于厚板､微孔切割和特殊材料的切割.连续切割: 在切割过程中,激光机以连续波的方式输出功率,采用这种方式可缩短切割时间.一般情况均采用该种方式加工.四.(一)PART部分.该部分内容规定了从DXF档读入到附带加工参数图形完成的过程中要求达到的技术指标.1.DXF档输入(1) 确认输入的DXF文件与对应工程图是否相符, 是否有遗漏或增加像素.(2) 检查DXF文件是否有断线､断点和重迭线,若有则应对其清除及串接.(3) 将图形最大外形之左下角点置于(0,0)点.2.切割方式的选择切割方式有如下几种:连续切割､脉冲切割､刻蚀.(1) 下列情形应选有脉冲切割方式:A:切割材质为马口铁(SPTE).B:切割直径小于料厚之圆孔.C:切割厚度大于4mm的材料.(2) 图面有要求刻字､线､及图案标记的部分,选用刻蚀方式.(3) 其作余一律用连续切割方式.3.引线方式的选择(1) 一般情况下, 引割线长度设定为5mm, 采用直线切入及直接引出方式. 小工件引割长度可适当减少. 在下列情形中,必须设定为脉冲穿孔方式:A:单线切割.B:切割直径小于料厚之圆孔.C:切割材质为马口铁(SPTE).D:切割厚度大于4mm之材料.(2) 引割线位置的设定应考察到散热及节省材料之因素.不得将引线设在尖角､圆弧及易模成形定位边之部位.4.切割路径设定及调整(1) 选择路径优化之选项.(2) 尽量避免经过已加工的孔.(3) 加工网孔类形的孔时,选用飞行切割方式.5.加工像素的补正设置应特别注意二次加工像素､单线､未闭合轮廓的补正设置, 其方式分为:自动补正､左补正､右补正和不补正. 具体操作参见《LASER切割补正设置作业标准》.(二) JOB部分1.确认插入相同版次的对应PART工件, 并确认材料与相应板材规格的一致性.2.工件必须放置于板料之左下角点,且排版时应考虑用料经济性. 一般情况下, 工件与板料边界离设定为10mm, 工件间的安全距离设定为5mm.3.一张板上排一种工件(即一种工件生成一个.LCC文檔).(三) 后处理及NC代码输出1.可依据工件之材质､料厚选择恰当之激光加工参数, 生成一份工作报表, 可从中获取单件切割工时, 材料利用率等数据.2.模拟切割, 检查是否有异常情形发生, 在档案总管中打开相应之.LCC文, 检查工件排版有无异常,3.依据切割方式之不同, 正确修正M指令.(四).相关文档管理应正确管理､存放作业过程中生成之各种文档. 具体操作参见《激光档案管理作业标准一.规范NCT程序转换作业, 使作业快速､规范, 从而保证产品质量符各工程图面要求.二.NWE样品中心.三.1.准备工作1) 在程序转换工作前, 先取得工件图纸､相应DXF文文件等资料．2) 评估工件图纸的加工工艺, 检查是否有合适刀具及工程排配的合理性.2.图形编辑部分1) 确认输入的DXF文件图形是否与工程图面一致, 有无遗漏或增加像素.2) 必须对输入之图形进行消除重迭线并串接处理, 以使图形便于加工.3) 将编修好的图形原点,搬移至规定位置.A 下料加工将图形最大外形之左下角点移至(20,100)点.B 二次加工像素将X向､Y向靠位边延长线交点移至(0,0)点.4) 生成并存储.GRP文檔.3.排刀加工部分1) 选用“自动排刀”､选线､选圆弧等排刀加工指令对图形进行排刀,在这一部分作业中,需做到以下几点:A 确认刀具选用是否正确,注意刀模数量.B 确认刀具安装是否正确,注意刀具型号匹配.C 确认排刀时是否有废料留落于工作台上,应采用全冲落或留料连接.D 确认是否正确设置留料或架桥.E 有特殊刀具时, 应正确添加M指令.2) 进行刀具路径仿真.检查刀具编排是否合理.应注意以下几点:A 排刀应遵循:先小后大,先圆后方,先常用后特殊的一般原则.刀具尽量做到少选,选刀尽量往大的方向选, 并保证切边总长不小于所选刀具长度的1.5倍.B 有特殊刀具的工件加工时, 应注意相邻加工像素之间的距离, 避免凸形在加工时相互造成损伤, 相邻加工像素中心间距应大于刀具上模直径.C 外形冲裁时,X方向刀具置于后, 且靠近夹爪水平边最后冲.D 检查有无有危险区内的冲裁动作.E 生成并储存.PPF文檔.3) 将刀具路径多数取, 应注意留料宽度是否足够, 并考虑排版的经济性.4.NC代码输出1) 检查生成的NC代码中材料､厚度､规格是否正确,有使用特殊刀具的有列M指令生成.2) 检查.CNC文文件命名及存放路径是否正确.5.相关文档管理在程序转换过程中所产生的.GRP､.PPF､.CNC文档的命名及存放的相关规定, 参见《NCT程序转换档案管理作业标准》一.正确设置补正参数,确保切割工件内孔、外形、未闭合轮廓线尺寸精确.二.NWE 冲件样品中心三.LASER二次加工:因工艺上的需求或设计变更,要求对成品或未成品进行补正切割加工.其一般通过治具定位,编程时保证治具内形的左下角点与加工工件的左下角点(图形零点)重合.切割补正:为了避免LASER光束(直径约0.2MM)影响,依切割轮廓类型不同(内孔或外形或未闭合轮廓线)对LASER切割位置进行调整从而保证产品的呎寸精确的方法. 补正方式有内补正、外补正、自动补正、不补正.四.1. 工件本体切割软体能自动判别工件的内孔和外形,分别对其设置补正的方式,因此,将补正方式设置为自动补正.2. 二次加工工件(两种情况)a 二次切割时切割内孔第一次切割之定位孔及第二次切割之工件内孔,补正均设置为内补正方式.b 二次切割时切割内孔,并切割形成工件外形第一次切割之定位孔及第二次切割之工件内孔,补正设置为内补正方式.工件之外形切割补正设置为外补正方式.3. 未闭合轮廓线切割a 线间距较大,可以忽略补正值时,于PART中将未闭合轮廓线补正设置为OFF,即生成代码G40.b 线间距较小,补正之值不能忽略时,将相关未闭合轮廓线往相反方向偏移0.1MM再将补正设置为OFF, 即生成代码“G40”.。

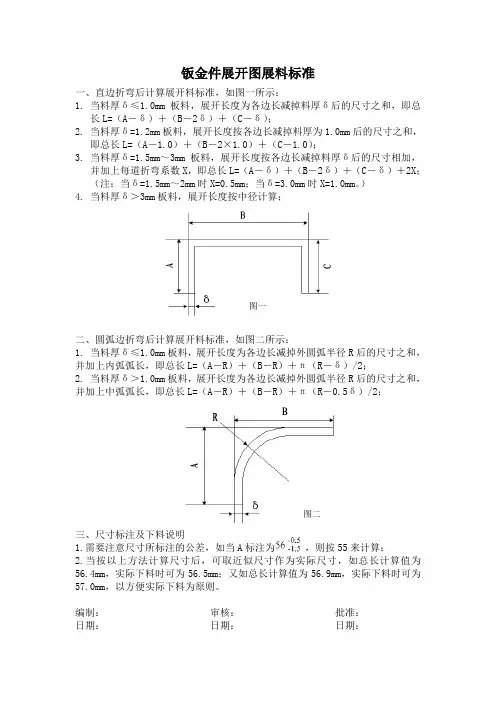

钣金件展开图展料标准
一、直边折弯后计算展开料标准，如图一所示：
1.当料厚δ≤1.0mm板料，展开长度为各边长减掉料厚δ后的尺寸之和，即总
长L=（A－δ）＋（B－2δ）＋（C－δ）；
2.当料厚δ=1.2mm板料，展开长度按各边长减掉料厚为1.0mm后的尺寸之和，
即总长L=（A－1.0）＋（B－2×1.0）＋（C－1.0）；
3.当料厚δ=1.5mm～3mm板料，展开长度按各边长减掉料厚δ后的尺寸相加，
并加上每道折弯系数X，即总长L=（A－δ）＋（B－2δ）＋（C－δ）＋2X；
（注：当δ=1.5mm～2mm时X=0.5mm；当δ=3.0mm时X=1.0mm。

）
4.当料厚δ＞3mm板料，展开长度按中径计算；
图一
二、圆弧边折弯后计算展开料标准，如图二所示：
1. 当料厚δ≤1.0mm板料，展开长度为各边长减掉外圆弧半径R后的尺寸之和，并加上内弧弧长，即总长L=（A－R）＋（B－R）＋π（R－δ）/2；
2. 当料厚δ＞1.0mm板料，展开长度为各边长减掉外圆弧半径R后的尺寸之和，并加上中弧弧长，即总长L=（A－R）＋（B－R）＋π（R－0.5δ）/2；
图二
三、尺寸标注及下料说明
1.需要注意尺寸所标注的公差，如当A标注为，则按55来计算；
2.当按以上方法计算尺寸后，可取近似尺寸作为实际尺寸，如总长计算值为
56.4mm，实际下料时可为56.5mm；又如总长计算值为56.9mm，实际下料时可为
57.0mm，以方便实际下料为原则。

编制：审核：批准：
日期：日期：日期：。

一、折床工作原理
折弯就是将上、下模分别固定于折床的上、下工作台,利用液压伺服电机传输驱动工作台的相对运动,结合上、下模的形状,从而实现对板材的折弯成形。

二、展开的定义和折弯常识
★折弯展开就是产品的下料尺寸，也就是钣金在折弯过程中发现形变，中间位置不拉伸，也叫被压缩的位置长度，也叫剪口尺寸。

★折弯V槽选择公式：当R=0.5时，V=5T;当R>0.5时V=5T+R折
时折弯系数（K）=0.4*T，
前提是料厚小于5.0MM，
下模为5T
L1+L2-2T+0.4*T=
展开
<2>钝角展开的计算方
法
如图，当R=0.5时的展
开计算
A+B+K=展开
×0.4
a=，
L1
和3000-650.
展开=L1+L2-0.5T
<5>压U 边选模：上模选用刀口角度为
300的小尖刀，下模根据SOP 及材
料厚度选择V 槽角度为300的下模。

1800-2 900
死边
先根据U 边间隙高度选用合适的R 上模（选用上模时注意：U 边间隙多大就选用与高度最接近的R 上模），再用压平模
压平，压平时U 边间隙内垫与间隙高度一样的材料。

当H ＜2.0T 时的计算方法
展开=L1+L2-0.4T+0.75*H
当H
如图时，按2当H ≤2T ，展开=L1+L2+K+(H-T)*0.7
当K ＜2T,H ≤T 时，展开=L1+L2+K+0.15T
压U 型
R C.+弧长
/180*180-@ <8>其他不常用的展开一般根据以往的实际操作来定（如大于5.0铜等）。

具体见系数表 图
6.2。

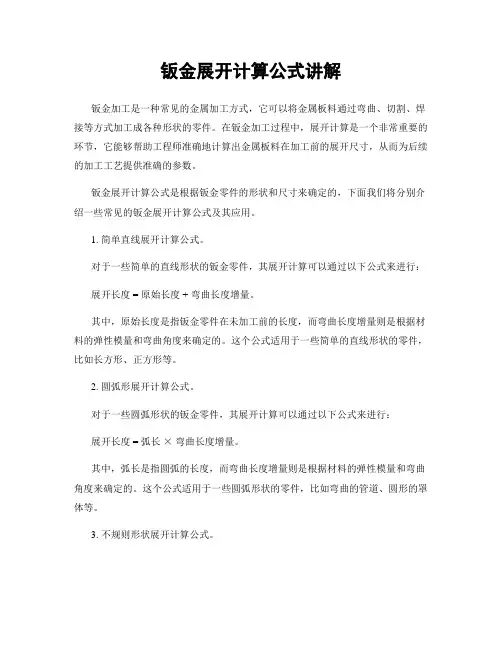

钣金展开计算公式讲解钣金加工是一种常见的金属加工方式，它可以将金属板料通过弯曲、切割、焊接等方式加工成各种形状的零件。

在钣金加工过程中，展开计算是一个非常重要的环节，它能够帮助工程师准确地计算出金属板料在加工前的展开尺寸，从而为后续的加工工艺提供准确的参数。

钣金展开计算公式是根据钣金零件的形状和尺寸来确定的，下面我们将分别介绍一些常见的钣金展开计算公式及其应用。

1. 简单直线展开计算公式。

对于一些简单的直线形状的钣金零件，其展开计算可以通过以下公式来进行：展开长度 = 原始长度 + 弯曲长度增量。

其中，原始长度是指钣金零件在未加工前的长度，而弯曲长度增量则是根据材料的弹性模量和弯曲角度来确定的。

这个公式适用于一些简单的直线形状的零件，比如长方形、正方形等。

2. 圆弧形展开计算公式。

对于一些圆弧形状的钣金零件，其展开计算可以通过以下公式来进行：展开长度 = 弧长×弯曲长度增量。

其中，弧长是指圆弧的长度，而弯曲长度增量则是根据材料的弹性模量和弯曲角度来确定的。

这个公式适用于一些圆弧形状的零件，比如弯曲的管道、圆形的罩体等。

3. 不规则形状展开计算公式。

对于一些不规则形状的钣金零件，其展开计算就比较复杂了，需要通过数学方法来进行计算。

一般来说，可以通过将不规则形状分割成若干个简单的直线和圆弧形状，然后分别计算它们的展开长度，最后将它们相加得到整个零件的展开长度。

除了以上介绍的展开计算公式外，还有一些特殊形状的钣金零件可能需要使用其他的展开计算方法，比如通过软件模拟、数值计算等方法来进行计算。

总的来说，展开计算公式是根据钣金零件的形状和尺寸来确定的，需要根据具体情况进行选择和应用。

在实际的钣金加工过程中，展开计算公式的准确性对于加工质量和效率都有着非常重要的影响。

一方面，准确的展开计算可以帮助工程师确定加工前的材料尺寸，从而避免浪费和误差；另一方面，准确的展开计算也可以为后续的弯曲、切割等加工工艺提供准确的参数，从而保证零件的精度和质量。

展开的计算法
板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.
展开的基本公式:
展开长度=料内+料内+补偿量。
