钣金工90度折弯展开尺寸计算

钣金折弯展开计算方法
钣金折弯展开计算方法是通过数学计算和几何原理来确定钣金
在折弯过程中的展开长度和折弯角度。

以下是一种常用的计算方法：
1. 确定钣金的初始尺寸和形状，包括长度、宽度和厚度等参数。

2. 根据折弯的形式和要求，确定折弯的位置和角度。

3. 计算折弯后的展开长度。

展开长度是指钣金在折弯后展开时的实际长度。

可以通过以下公式计算展开长度：
展开长度 = 弯曲弧长× 弯曲角度 / 360
弯曲弧长可以通过以下公式计算：
弯曲弧长 = 弯曲半径× 弯曲角度× 2π / 360
弯曲半径是指折弯处的圆弧的半径，可以通过钣金的厚度和折弯角度来确定。

4. 确定折弯后的平面展开图形。

根据折弯位置和角度，可以通过几何原理和数学计算来确定折弯后的平面展开图形。

以上是一种常用的钣金折弯展开计算方法，可以根据具体的钣金形状和折弯要求进行调整和优化。

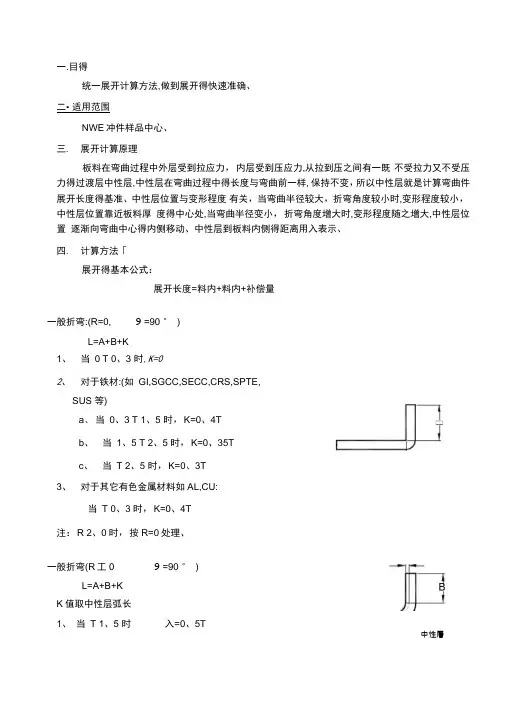

睁开的计算法板料在曲折过程中外层遇到拉应力,内层遇到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在曲折过程中的长度和曲折前同样,保持不变,因此中性层是计算曲折件睁开长度的基准.中性层地点与变形程度相关, 当曲折半径较大,折弯角度较小时,变形程度较小,中性层地点凑近板料厚度的中心处,当曲折半径变小, 折弯角度增大时,变形程度随之增大,中性层地点渐渐向曲折中心的内侧挪动.中性层到板料内侧的距离用λ表示 .睁开的基本公式 :睁开长度 =料内 +料内 +赔偿量一般折弯 :(R=0,θ =90 ° )L=A+B+K1.当 0T0.3时,K=02.关于铁材:(如GI,SGCC,SECC,CRS,SPTE, SUS等)a.当 0.3T 1.5时 , K=0.4Tb.当 1.5T 2.5时 , K=0.35Tc.当 T 2.5 时 , K=0.3T3.关于其余有色金属资料如 AL,CU:当 T 0.3 时 , K=0.5T注:R 2.0 时,按R=0 办理.一般折弯(R ≠ 0θ =90° )L=A+B+KK值取中性层弧长1.当 T 1.5时λ =0.5T2.当 T 1.5时λ =0.4T一般折弯(R=0θ ≠ 90 ° )L=A+B+K’1.当 T0.3时K’ =02.当 T0.3时K’ =( /90)*K注 : K为 90°时的赔偿量B中性層ABA一般折弯(R ≠ 0θ ≠ 90° )L=A+B+K1.当 T 1.5时λ =0.5T2.当 T 1.5时λ =0.4TK值取中性层弧长注:当R 2.0,且用折刀加工时,则按R=0来计算,A ﹑B依倒零角后的直边长度取值Z 折 1(直边段差 ).1.当 H 5T 时 , 分两次成型时 ,按两个 90°折弯计算2.当 H 5T 时, 一次成型 , L=A+B+KK值依赖件中参数取值Z 折 2(非平行直边段差).睁开方法与平行直边Z 折方法同样 (如上栏 ),高度 H 取值见图示Z 折 3(斜边段差 ).1.当H 2T时当θ≦ 70°时 ,按 Z 折 1(直边段差 )的方式计算, 即 :睁开长度 =睁开前总长度+K(此时 K=0.2)当θ >70°时完整按Z 折 1(直边段差 )的方式计算2. 当 H 2T 时 , 按两段折弯睁开(R=0θ ≠ 90° ).RB AZ 折 4(过渡段为两圆弧相切):1.H≦2T 段差过渡处为非直线段为两圆弧相切睁开时,则取两圆弧相切点处作垂线,以保证固定边尺寸偏移以一个料厚办理 ,而后按 Z 折 1(直边段差 )方式睁开2.H>2T, 请示后再行办理抽孔抽孔尺寸计算原理为体积不变原理,即抽孔前后资料体积不变;一般抽孔,按以下公式计算,式中参数见右图(设预冲孔为X, 并加上修正系数–0.1):∵ [S(H S 0.1)+π S2/4]π (D+d)/2=π× (D2X2)T/4∴X2=D2 [4S(H S 0.1)+π S2](D+d)/(2T)∴ X= D 2[4S(H S0.1)+π S2](D+d)/(2T)1.若抽孔为抽牙孔 (抽孔后攻牙 ), 则 S 按以下原则取值 : T≦0.5 时取 S=100%T0.5<T<0.8 时取 S=70%TT≧ 0.8 时取 S=65%T一般常有抽牙预冲孔按附件一取值2. 若抽孔用来铆合, 则取 S=50%T, H=T+T’+0.4(注 : T’是与之相铆合的板厚, 抽孔与色拉孔之空隙为单边0.10~0.15)3.若原图中抽孔未作任何表记与标明, 则保证抽孔后内外径尺寸;4. 当预冲孔径计算值小于 1.0 时 , 一律取 1.0圓弧相切線S X=RA BTH D CE FSdD反折压平L= A+B-0.4T1.压平的时候,可视实质的状况考虑能否在折弯前压线,压线地点为折弯变形区中部;2.反折压平一般分两步进行V折30°反折压平故在作睁开图折弯线时,须按30°折弯线画,如图所示:N折1.当 N 折加工方式为垫片反折压平, 则按L=A+B+K计算,K值依赖件中参数取值.2.当 N 折以其余方式加工时, 睁开算法拜见“一般折弯 (R ≠ 0θ ≠ 90° )”3.假如折弯处为直边(H 段),则按两次折弯成形计算 :L=A+B+H+2K(K=90 °睁开系数 )备注 :a.标明公差的尺寸设计值 : 取上下极限尺寸的中间值作设计标准值 .b. 对于方形抽孔和外部包角的展开 , 其角部的处理方法参照 < 产品展开工艺处理标准>,其直壁部分按 90°折弯睁开附件一:常有睁开标准数据1.直边段差睁开系数H T0.50.8 1.0 1.2 1.5 1.6 2.0 3.20.50.10.80.20.10.11.00.50.20.20.20.20.21.5 1.00.70.50.30.30.30.30.22.0 1.5 1.2 1.00.80.50.40.40.32.5 2.0 1.7 1.5 1.3 1.00.90.50.43.0 2.5 2.2 2.0 1.8 1.5 1.4 1.00.53.5 2.7 2.5 2.3 2.0 1.9 1.50.64.0 3.2 3.0 2.8 2.5 2.4 2.00.84.5 3.7 3.5 3.3 3.0 2.9 2.5 1.35.0 4.0 3.8 3.5 3.4 3.0 1.8 2.N 折睁开系数T H0.50.8 1.0 1.2 1.50.5 1.50 1.92 2.20 2.41 2.720.6 1.66 2.08 2.37 2.57 2.880.7 1.82 2.24 2.54 2.73 3.040.8 1.98 2.4 2.71 2.89 3.210.9 2.14 2.56 2.88 3.05 3.371.02.30 2.723.05 3.21 3.531.22.633.0 3.31 3.53 3.811.5 3.12 3.48 3.70 3.90 4.22。

一、折床工作原理折弯就是将上、下模分别固定于折床的上、下工作台,利用液压伺服电机传输驱动工作台的相对运动,结合上、下模的形状,从而实现对板材的折弯成形。

二、展开的定义和折弯常识★折弯展开就是产品的下料尺寸，也就是钣金在折弯过程中发现形变，中间位置不拉伸，也叫被压缩的位置长度，也叫剪口尺寸。

★折弯V槽选择公式：当R=0.5时，V=5T;当R>0.5时V=5T+R 折弯展开会根据上模和下模的不同而发生相应的变化，在更换模具时必须考虑进去。

★折床的运动方式有两种:上动式:下工作台不动,由上面滑块下降实现施压;下动式:上部机台固定不动,由下工作台上升实现施压。

★工艺特性1.折弯加工顺序的基本原则:由内到外进行折弯；由小到大进行折弯；先折弯特殊形状,再折弯一般形状。

2.90°折弯及大于90°小于180°折弯选模：一般在SOP没有特殊要求或没有特殊避位的最好选用刀口角度为88°或90的折弯上模，这样可以更好的保证折弯角度的稳定性。

三、折弯展开尺寸计算方法，如右图：<1>直角展开的计算方法当内R 角为0.5时折弯系数（K ）=0.4*T ，前提是料厚小于5.0MM ，下模为5TL1+L2-2T+0.4*T=展开<2>钝角展开的计算方法如图，当R=0.5时的展开计算A+B+K=展开K= ×0.4a=所有折弯角度1800-2 900<3>锐角展开的计算方法900折弯展开尺寸=L1+L2-2T+折弯系数（K）,如右图：当内R角为0.5时折弯系数（K）=0.4*T，L1和L2为内交点尺寸展开=L1+L2+KK=( 180—@) /90 *0.4T<4>压死边的展开计算方法选模：上模选用刀口角度为300小尖刀，下模根据SOP及材料厚度选择V槽角度为300的下模。

先用 4.4.1所选的模具将折弯角度折到约300-650.展开死边=L1+L2-0.5T<5>压U边选模：上模选用刀口角度为300的小尖刀，下模根据SOP及材料厚度选择V槽角度为300的下模。

展开的计算法板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.展开的基本公式:展开长度=料内+料内+补偿量钣金件展开尺寸计算方法(2008-10-05 19:47:43)标签：钣金件 b-2 系数中性面 caxa 教育只有通用的原理，就是中性面没有变化，但是实际生产过程中一般按经验公式计算第一种方法是剪一个一百宽的料，用折弯机这一道弯，记住板厚。

加减系数便出来了，试三次取中数即可。

这是最简便的方法。

可以学习PROE。

CAXA软件，哪里有自动展开功能。

不过系数还要靠前面试出来。

由公式可以计算，不过不好记，给大家列一个常用系数吧板厚系数（毫米）1，1.6-1.8。

1.5，2.4-2.6。

2.0，3.3-3.5。

2.5，4.2-4.53.0，5.0-5.3 。

（系数会随你折弯下摸所用的槽宽的大小变化）仅供参考。

公式的话L=pa/2*r+y*T比较准确。

用catial三维软件构造，软件本身有展开的功能展开尺寸-L；折弯角-β；厚度-T；半径-R1。

0°≤β≤90°L=A+B-2（R+T）+（R+T/3）*（180-β）∏/1802.β=90°L=A+B-0.429R-1.47T3.90°≤β≤150°L=A+B-2（R+T）tan[(180-β)/2]+(R=T/2)(180-β)∏/1804.150°≤β≤180°L=A+B折弯参数表材质板厚折弯系数标准下模特殊折弯尺寸(最小值)板厚T 折弯系数Y因子铁板(SPCC、SECC）T=0.5 0.9 V4 A=3.0 B=4.5 0.50.9 1.0584074T=0.8 1.4 V4 A=3.2 B=5 0.8 1.40.786504625T=1.0 1.7 V6 A=3.5 B=5.4 1 1.70.7292037T=1.2 1.9 V6 A=4.2 B=6.4 1.2 1.90.774336417T=1.5 2.5 V8 A=4.8 B=7.3 1.5 2.50.619469133T=2.0 3.4 V12 A=6 B=9.2 2 3.40.51460185T=2.5 4.3 V16 A=9.0 B=12.2 2.5 4.30.45168148T=3.0 5.1 V16 A=9.6 B=12.9 3 5.10.4430679T=4.0 6.5 V16 A=16.8 B=21.3 4 6.50.482300925#DIV/0!铝板（AL）T=0.5 0.8 V4 A=2.9 B=4.4 0.50.8 1.2584074T=0.8 1.2 V4 A=3.1 B=4.9 0.8 1.21.036504625T=1.0 1.6 V6 A=3.3 B=5.3 1 1.60.8292037T=1.2 1.9 V8 A=3.5 B=5.7 1.2 1.90.774336417T=1.5 2.3 V8 A=4.7 B=7.2 1.5 2.30.752802467T=2.0 3.2 V12 A=6 B=9.1 2 3.20.61460185T=2.5 4.1 V16 A=8.9 B=12.1 2.5 4.10.53168148T=3.0 5 V16 A=9 B=12.8 3 50.476401233T=4.0 6.3 V16 A=16.5 B=21.2 4 6.30.532300925#DIV/0!铜板(CU) T=0.5 0.8 V4 A=2.9 B=4.4 0.50.8 1.2584074T=0.8 1.3 V4 A=3.2 B=5.0 0.8 1.30.911504625T=1.0 1.7 V6 A=3.4 B=5.4 1 1.70.7292037T=1.2 2 V8 A=3.5 B=5.8 1.2 20.691003083T=1.5 2.3 V8 A=4.7 B=7.2 1.5 2.30.752802467T=2.0 3.3 V12 A=6 B=9.2 2 3.30.56460185T=2.5 4.2 V16 A=8.6 B=12.2 2.5 4.20.49168148T=3.0 5 V16 A=9 B=12.8 3 50.476401233T=4.0 6.3 V16 A=16.5 B=21.2 4 6.30.532300925。

一、折床工作原理
折弯就是将上、下模分别固定于折床的上、下工作台,利用液压伺服电机传输驱动工作台的相对运动,结合上、下模的形状,从而实现对板材的折弯成形。

二、展开的定义和折弯常识
★折弯展开就是产品的下料尺寸，也就是钣金在折弯过程中发现形变，中间位置不拉伸，也叫被压缩的位置长度，也叫剪口尺寸。

★折弯V槽选择公式：当R=0.5时，V=5T;当R>0.5时V=5T+R折
时折弯系数（K）=0.4*T，
前提是料厚小于5.0MM，
下模为5T
L1+L2-2T+0.4*T=
展开
<2>钝角展开的计算方
法
如图，当R=0.5时的展
开计算
A+B+K=展开
×0.4
a=，
L1
和3000-650.
展开=L1+L2-0.5T
<5>压U 边选模：上模选用刀口角度为
300的小尖刀，下模根据SOP 及材
料厚度选择V 槽角度为300的下模。

1800-2 900
死边
先根据U 边间隙高度选用合适的R 上模（选用上模时注意：U 边间隙多大就选用与高度最接近的R 上模），再用压平模
压平，压平时U 边间隙内垫与间隙高度一样的材料。

当H ＜2.0T 时的计算方法
展开=L1+L2-0.4T+0.75*H
当H
如图时，按2当H ≤2T ，展开=L1+L2+K+(H-T)*0.7
当K ＜2T,H ≤T 时，展开=L1+L2+K+0.15T
压U 型
R C.+弧长
/180*180-@ <8>其他不常用的展开一般根据以往的实际操作来定（如大于5.0铜等）。

具体见系数表 图
6.2。

钣金展开计算方法计算方法展开的基本公式展开长度: =料内+料内+补偿量1 R=0,折弯角B =90 °T<1.2,不含1.2mm) L=(A-T)+(B-T)+K=A+B-2T+0.4T上式中取：X=T/4K= X* n/2=T/4* n/2=0.4T2 R=0, 0=90 ° (T M.2,含1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.5T上式中取：X=T/3K= X* n/2=T/3* n/2=0.5T3 R 丸0=90 °L=(A-T-R)+(B-T-R)+(R+ X* 冗/2 当R夺T时X=T/21T W R <5T X=T/3T<12mm QJL F--------------- A --------------- 51£ET >=t2rrmA-0 < R <t X=t 4<="" p=""x/t 入=t>（实际展开时除使用尺寸计算方法外，也可在确定中性层位置后，通过偏移再实际测量长度的方法•以下相同）4 R=0 0^90 °QT/3L=[A-T*tan (a/2)]+[B-T*tan (a/2)]+T/3*a(a单位为rad,以下相同)5 R丸0却0 °L=[A-(T+R)* tan (a/2)]+[B-(T+R)*tan( a/2)]+(R+ R*a当R夺T时X=T/21T W R <5T QT/30 < R <t = 4<="" p=""></t Z=t>6 Z 折1.计算方法请示上级，以下几点原则仅供参考：r11F CJL=A-T+C+B+K/2 7 Z 折2.C^3T时< 一次成型>:L=A-T+C+B+D+K8抽芽抽芽孔尺寸计算原理为体积不变原理，即抽孔前后材料体积不变；ABCD四边形面积=GFEA所围成的面积. 一般抽孔高度不深取H=3P(P为螺纹距离),R=EF见图••• T*AB=(H -EF)*EF+ n*(EF)2/4••• AB={H*EF+( n/4-1)*EF2}/T•••预冲孔孔径=D -2ABTMJ.8 时，取EF=60%T.在料厚T<0.8时,EF的取值请示上级.9方形抽孔1 !41%专—方形抽孔，当抽孔高度较高时(H>Hmax),直边部展开与弯曲一致，圆角处展开按保留抽高为H=Hmax的大小套弯曲公式展开，连接处用45度线及圆角均匀过渡，当抽孔高度不高时(H爭max)直边部展开与弯曲一致，圆角处展开保留与直边一样的偏移值•以下Hmax取值原则供参考.当R14MM时：材料厚度T=1.2~1.4 取Hmax =4T材料厚度T=0.8~1.0 取Hmax =5T材料厚度T=0.7~0.8 取Hmax =6T材料厚度T 0.6取Hmax =8T当R<4MM 时，请示上级.10压缩抽形1 (Rd旨.5T)原则:直边部分按弯曲展开，圆角部分按拉伸展开，然后用三点切圆(PA-P-PB)的方式作一段与两直边和直径为D的圆相切的圆弧.当Rd旨.5T时，求D值计算公式如下：D/2=[(r+T/3)2+2(r+T/3)*(h+T/3)]1/2PB11压缩抽形2 (Rd>1.5T)原则:直边部分按弯曲展开，圆角部分按拉伸展开，然后用三点切圆(PA-P-PB)的方式作一段与两直边和直径为D 的圆相切的圆弧.当Rd>1.5T 时：按相应折弯公式计算•D/2={(r+T/3)2+2(r+T/3)*(h+T/3)-0.86*(Rd-2T/3)*[(r+T/3)+0.16*(Rd-2T/3)]}1/212卷圆压平图(a):展开长度_=A+B-0.4T图(b):压线位置尺寸A-0.2T图(c): 90 °折弯处尺寸为A+0.2T图(d):卷圆压平后的产品形状13侧冲压平图(a):展开长度_=A+B-0.4T图(b):压线位置尺寸A-0.2T图(c): 90 °折弯处尺寸为A+1.0T图(d):侧冲压平后的产品形状14综合计算如图：_=料内+料内+补偿量=A+B+C+D+中性层弧长(AA+BB+CC)(中性层弧长均按“中性层到板料内侧距离入=T/3 ”来计算)备注：a标注公差的尺寸设计值：取上下极限尺寸的中间值作为设计标准值.b孔径设计值：一般圆孔直径小数点取一位(以配合冲头加工方便性),例381取3.9.有特殊公差时除外例：①3.80+0.050 取①3.84.c产品图中未作特别标注的圆角，一般按R=0展开.附件一：常见抽牙孔孔径一览表说明：1以上攻牙形式均为无屑式•2抽牙高度：一般均取H=3P,P为螺纹距离（牙距）.3.内径:M3 ①2.75 M3.50 ①3.20 M 4 ①3.65 # 6-32 ①3.10在R丸,注意：折弯系数不是绝对的，各加工工厂的钣金工艺工程师会根据所用GB材料以及加工机器而略有微弱变化。
