第10讲 非线性电路分析方法

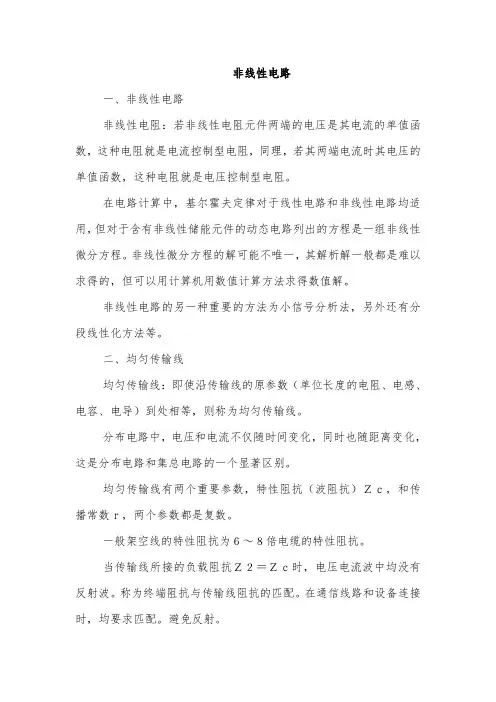

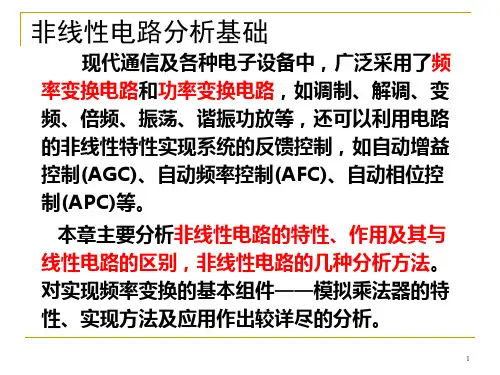

非线性电路一、非线性电路非线性电阻：若非线性电阻元件两端的电压是其电流的单值函数，这种电阻就是电流控制型电阻，同理，若其两端电流时其电压的单值函数，这种电阻就是电压控制型电阻。

在电路计算中，基尔霍夫定律对于线性电路和非线性电路均适用，但对于含有非线性储能元件的动态电路列出的方程是一组非线性微分方程。

非线性微分方程的解可能不唯一，其解析解一般都是难以求得的，但可以用计算机用数值计算方法求得数值解。

非线性电路的另一种重要的方法为小信号分析法，另外还有分段线性化方法等。

二、均匀传输线均匀传输线：即使沿传输线的原参数（单位长度的电阻、电感、电容、电导）到处相等，则称为均匀传输线。

分布电路中，电压和电流不仅随时间变化，同时也随距离变化，这是分布电路和集总电路的一个显著区别。

均匀传输线有两个重要参数，特性阻抗（波阻抗）Ｚｃ，和传播常数ｒ，两个参数都是复数。

一般架空线的特性阻抗为６～８倍电缆的特性阻抗。

当传输线所接的负载阻抗Ｚ２＝Ｚｃ时，电压电流波中均没有反射波。

称为终端阻抗与传输线阻抗的匹配。

在通信线路和设备连接时，均要求匹配。

避免反射。

如果传输线的原参数中（单位长度中的电阻，电导）均为零。

这种传输线就称为无损耗线。

在无线电工程中，由于频率高，导致00L R ω>> ，00C G ω>>，常将损耗略去，也可看成无损耗线。

无损耗线的特性阻抗是一个纯电阻且与频率无关。

在高频领域中，常用长度小于4λ的开路无损耗线用来代替电容 ，长度小于4λ的短路无损耗线用来代替电感。

长度小于4λ的无损耗线还可以作为传输线和负载之间的匹配元件，作用相当于阻抗变换器。

在超高频技术中的“金属绝缘子”也就是长度为4λ的短路传输线作为支架。

非线性电路分析技巧在电子领域中，非线性电路的分析是十分重要的。

与线性电路不同，非线性电路的元件特性与电压和电流之间的关系不是线性的。

因此，针对非线性电路的分析方法需要更为复杂和精确。

本文将介绍一些非线性电路分析的技巧，帮助读者更好地理解和应用于实践。

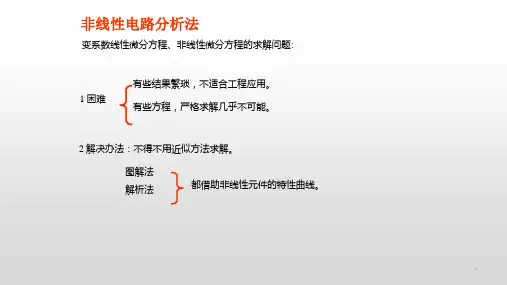

一、利用近似法分析非线性电路中，非线性元件的特性曲线通常很复杂，很难直接得到解析解。

此时，我们可以利用近似法来简化问题，使其更易于分析。

最常用的近似方法之一是泰勒级数展开。

通过将非线性特性曲线在某个工作点处展开，可以得到一个线性近似，进而使用线性分析方法进行求解。

其他常用的近似方法还包括小信号模型和大信号模型等。

二、使用等效电路模型为了更方便地分析非线性电路，我们可以将其等效为线性电路。

这样，我们就可以使用线性电路的分析方法进行求解。

等效电路模型可以通过查找手册、仿真软件或实验数据来获取。

常见的等效电路模型包括二极管的小信号模型、伏安特性曲线拟合模型等。

通过将非线性元件替换为等效线性元件，可以将问题简化并应用线性电路分析法。

三、使用迭代法对于复杂的非线性电路，我们可以使用迭代法逐步逼近真实解。

迭代法通常结合着近似法和等效电路模型。

步骤如下：首先，根据近似法建立初始的线性近似电路；然后，通过求解线性近似电路得到数值解；接着，将数值解代入非线性元件中得到新的特性曲线；最后，根据新的特性曲线更新线性近似电路，并重复上述步骤直到收敛为止。

四、考虑非线性电路的稳定性非线性电路的稳定性问题是在分析时需要特别关注的。

由于非线性电路的元件特性会随着电压和电流变化，系统可能会失去稳定性。

为了确保电路正常工作，我们需要对非线性电路进行稳定性分析。

常见的稳定性判断方法包括利用极点分布法、利用Bode图分析法和利用Lyapunov稳定性判据等。

五、利用仿真软件进行分析随着计算机技术的不断发展，仿真软件已经成为非线性电路分析的重要工具。

利用仿真软件，我们可以建立电路的数学模型，并模拟其电压、电流和功率等参数的变化。

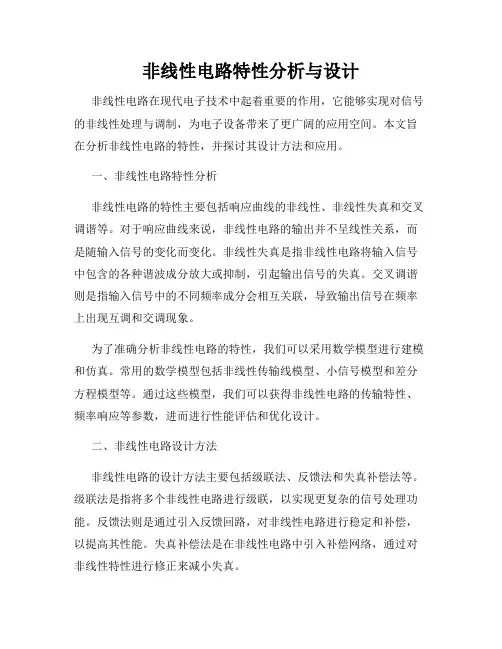

非线性电路特性分析与设计非线性电路在现代电子技术中起着重要的作用，它能够实现对信号的非线性处理与调制，为电子设备带来了更广阔的应用空间。

本文旨在分析非线性电路的特性，并探讨其设计方法和应用。

一、非线性电路特性分析非线性电路的特性主要包括响应曲线的非线性、非线性失真和交叉调谐等。

对于响应曲线来说，非线性电路的输出并不呈线性关系，而是随输入信号的变化而变化。

非线性失真是指非线性电路将输入信号中包含的各种谐波成分放大或抑制，引起输出信号的失真。

交叉调谐则是指输入信号中的不同频率成分会相互关联，导致输出信号在频率上出现互调和交调现象。

为了准确分析非线性电路的特性，我们可以采用数学模型进行建模和仿真。

常用的数学模型包括非线性传输线模型、小信号模型和差分方程模型等。

通过这些模型，我们可以获得非线性电路的传输特性、频率响应等参数，进而进行性能评估和优化设计。

二、非线性电路设计方法非线性电路的设计方法主要包括级联法、反馈法和失真补偿法等。

级联法是指将多个非线性电路进行级联，以实现更复杂的信号处理功能。

反馈法则是通过引入反馈回路，对非线性电路进行稳定和补偿，以提高其性能。

失真补偿法是在非线性电路中引入补偿网络，通过对非线性特性进行修正来减小失真。

在非线性电路的设计过程中，需要注意以下几点。

首先，要根据实际需求选择合适的非线性器件，如二极管、晶体管等。

其次，要根据输入信号和输出信号的特性确定非线性电路所需的增益和增益带宽等性能指标。

最后，在设计中要考虑非线性失真的抑制和噪声的降低，以提高电路的可靠性和稳定性。

三、非线性电路的应用非线性电路在通信、音频处理、功率放大等领域都有广泛的应用。

在通信领域，非线性电路可以实现频率调制和解调、信号混频等功能，为无线通信系统提供支持。

在音频处理领域，非线性电路可以对音频信号进行处理，如音效处理、失真音效等。

在功率放大领域，非线性电路可以实现高效能耗的功率放大，用于无线电频段的射频功率放大器设计等。

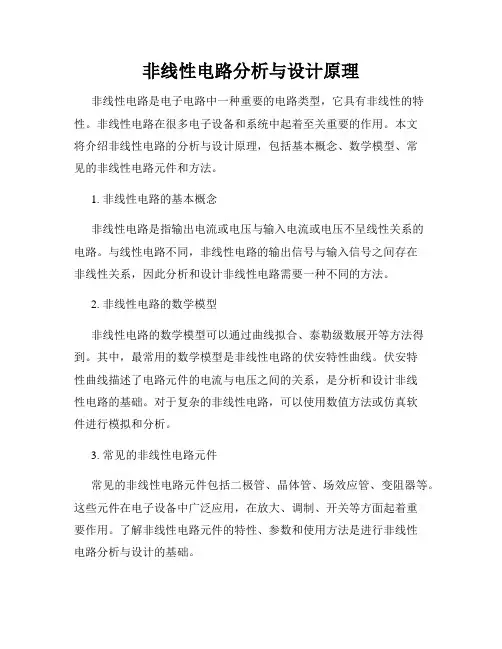

非线性电路分析与设计原理非线性电路是电子电路中一种重要的电路类型，它具有非线性的特性。

非线性电路在很多电子设备和系统中起着至关重要的作用。

本文将介绍非线性电路的分析与设计原理，包括基本概念、数学模型、常见的非线性电路元件和方法。

1. 非线性电路的基本概念非线性电路是指输出电流或电压与输入电流或电压不呈线性关系的电路。

与线性电路不同，非线性电路的输出信号与输入信号之间存在非线性关系，因此分析和设计非线性电路需要一种不同的方法。

2. 非线性电路的数学模型非线性电路的数学模型可以通过曲线拟合、泰勒级数展开等方法得到。

其中，最常用的数学模型是非线性电路的伏安特性曲线。

伏安特性曲线描述了电路元件的电流与电压之间的关系，是分析和设计非线性电路的基础。

对于复杂的非线性电路，可以使用数值方法或仿真软件进行模拟和分析。

3. 常见的非线性电路元件常见的非线性电路元件包括二极管、晶体管、场效应管、变阻器等。

这些元件在电子设备中广泛应用，在放大、调制、开关等方面起着重要作用。

了解非线性电路元件的特性、参数和使用方法是进行非线性电路分析与设计的基础。

4. 非线性电路的分析方法非线性电路的分析方法有很多种，常用的有直流分析和交流分析。

直流分析主要研究电路在恒定直流条件下的特性，包括电流、电压、功率等。

交流分析则考虑了电路中的频率响应和增益等参数，用于研究电路在变化的交流信号下的工作情况。

5. 非线性电路的设计原理非线性电路的设计原理在很大程度上依赖于具体应用的需求。

设计原理包括选择合适的非线性元件、确定电路拓扑结构、计算电路参数和进行性能优化等。

同时，还需要考虑电路的稳定性、可靠性、功耗等因素。

6. 非线性电路的实际应用非线性电路在电子设备和系统中有广泛的应用。

例如在无线通信中的功放电路、音频放大器、调制电路等。

非线性电路的分析与设计是实现这些应用的关键，有助于提高电路性能和系统的可靠性。

结语非线性电路分析与设计是电子工程领域中的重要课题。

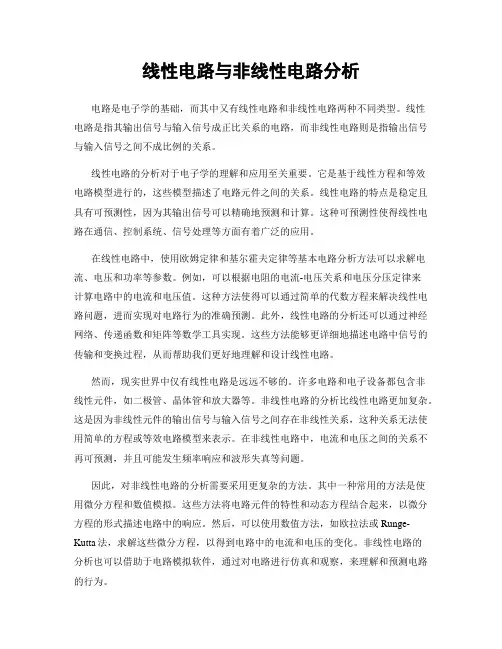

线性电路与非线性电路分析电路是电子学的基础，而其中又有线性电路和非线性电路两种不同类型。

线性电路是指其输出信号与输入信号成正比关系的电路，而非线性电路则是指输出信号与输入信号之间不成比例的关系。

线性电路的分析对于电子学的理解和应用至关重要。

它是基于线性方程和等效电路模型进行的，这些模型描述了电路元件之间的关系。

线性电路的特点是稳定且具有可预测性，因为其输出信号可以精确地预测和计算。

这种可预测性使得线性电路在通信、控制系统、信号处理等方面有着广泛的应用。

在线性电路中，使用欧姆定律和基尔霍夫定律等基本电路分析方法可以求解电流、电压和功率等参数。

例如，可以根据电阻的电流-电压关系和电压分压定律来计算电路中的电流和电压值。

这种方法使得可以通过简单的代数方程来解决线性电路问题，进而实现对电路行为的准确预测。

此外，线性电路的分析还可以通过神经网络、传递函数和矩阵等数学工具实现。

这些方法能够更详细地描述电路中信号的传输和变换过程，从而帮助我们更好地理解和设计线性电路。

然而，现实世界中仅有线性电路是远远不够的。

许多电路和电子设备都包含非线性元件，如二极管、晶体管和放大器等。

非线性电路的分析比线性电路更加复杂。

这是因为非线性元件的输出信号与输入信号之间存在非线性关系，这种关系无法使用简单的方程或等效电路模型来表示。

在非线性电路中，电流和电压之间的关系不再可预测，并且可能发生频率响应和波形失真等问题。

因此，对非线性电路的分析需要采用更复杂的方法。

其中一种常用的方法是使用微分方程和数值模拟。

这些方法将电路元件的特性和动态方程结合起来，以微分方程的形式描述电路中的响应。

然后，可以使用数值方法，如欧拉法或Runge-Kutta法，求解这些微分方程，以得到电路中的电流和电压的变化。

非线性电路的分析也可以借助于电路模拟软件，通过对电路进行仿真和观察，来理解和预测电路的行为。

线性电路和非线性电路在电子学中扮演着不同的角色，各具优势。

2.2.1 非线性电路的工程分析方法

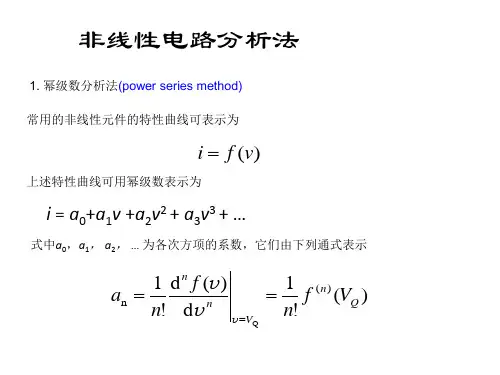

（1）幂级数分析法
①外加一个电压信号时
设电压为，则
设电压为，且，则
2.2.1 非线性电路的工程分析方法
（2）折线近似分析法
用一组直线段来代替实际特性曲线。

放大区（）截止区（）
①转移特性曲线
②
输出特性曲线
2.2.1 非线性电路的工程分析方法
（3）线性时变电路分析法
假设，，且。

泰勒级数：
将在时变工作点
处展开为
减少组合频率分量，加大频率分量的间隔，易于选频。

假设，，且。

2.2.1 非线性电路的工程分析方法
式中，为回路电导。

无用组合频率分量进一步减少，有用信号的能量相对集中。

非线性电路分析方法摘要：我要将电路元件的范围及其相应的分析方法进行拓展，引入对非线性二端元件的分析和总结。

非线性二端元件就是接线端自变量和接线端的函数具有非线性关系的元件。

下面对非线性电路的分析方法进行分类和总结：关键词：非线性电路 直接分析法 数值分析法 图形分析法 分段线性分析法 小信号分析法0．引言到目前为止，我们已经学习过若干种线性元件的电路，也学习过这些元件构成的线性电路分析法。

本文将就非线性问题进行分类和归纳总结。

1.直接分析法此方法一般应用于对非线性二端元件的函数关系较简单时使用，结合并运用线性元件电路的分析方法和一些定理，同时列写出非线性的补充方程，最后通过求解数学问题并结合电路实际解答的方法。

我们首先用直接分析法求解图1.1所示的简单非线性电阻电路。

假设图中非线性电阻的特性可表示为下列v-i 关系：2,00,0D D D DKv v i v ⎧>=⎨≤⎩常熟K 大于零。

D i图1.1该电路的求解过程：（D v -E ）/R +D i = 0 （1.1） 补充方程： D i = K D v 2 （1.2） 注意该元件在D v 大于零的时候才能工作。

如果D v ＜0 则 D i = 0用原件的非线性v-i 关系替换式（1.1）中的D i 就得到了用节点电压表示的节点方程： （D v -E ）/R + Kv D 2 = 0 （1.3）化简式（1.3），得到下列二次方程：RK D v 2 + D v – E = 0 求出D v 并选择正解，即：12D v RK-+=(1.4)对应的i D 表达式可通过将上式替换式(1.2)得到，即：D i= 12K RK ⎛- ⎝⎭小结：这类分析方法很有局限性，通常只适用于函数关系较简单的非线性求解问题，对于较复杂的问题，下面我将讨论到。

2.数值分析法当所求非线性的函数关系不是简单的函数关系时，已经不能用已有的公式去求解，这是就需要在误差精度允许的范围内，运用计算方法学的知识寻求所需的解，下面介绍常用到的计算方法：《电路基理论础》中给出的3种方法： ① 前向欧拉法（Forward Euler method ）:（以后本论文均以(,)dy f y x dx =表示dy dx） 1k y + = k y + h f (k y , k x )其中h 为积分步长② 后向欧拉法 （Backward Euler method ）1k y + = k y + h f ( 1k y + , 1k x + )③ 梯形法（trapezoidal method ）1k y += k y + 0.5[f (k y , k x ) + f ( 1k y + , 1k x +) ] 也就是我们所熟悉的梯形公式 还有几种常用的计算方法：④ 辛普森公式（Simpson ）也作抛物线公式： 1k y += k y +16{f ( k y , k x )+ 4f [0.5(k y + y k+1) ,0.5(k x + 1k x +)] +f (1k y + , 1k x + )} ⑤ 牛顿（Newton ）法 （也作切线迭代法）：该公式多用于复杂的函数的求根运算，设()y f x =1n x += n x -()()n n f x f x '⑥ 拉格朗日差值n 次型对于无法求出具体表达式的非线性函数，在已知图像上若干点的情况时，可以用n 次多项式进行近似的拟合，我所学过的有牛顿型差值公式和拉格朗日型差值，下面只介绍拉格朗日型差值公式，牛顿型差值比较类似。
