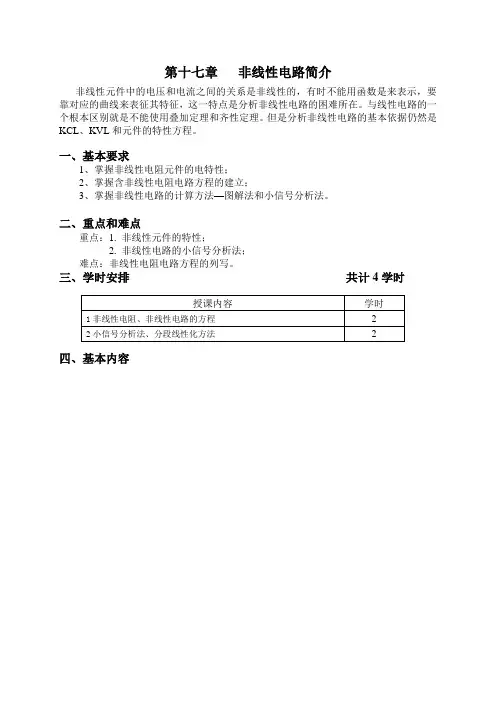

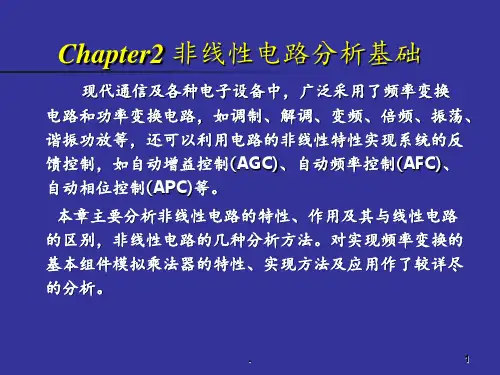

第十七章非线性电路简介非线性元件中的电压和电流之间的关系是非线性的，有时不能用函数是来表示，要靠对应的曲线来表征其特征，这一特点是分析非线性电路的困难所在。
与线性电路的一个根本区别就是不能使用叠加定理和齐性定理。
但是分析非线性电路的基本依据仍然是KCL、KVL和元件的特性方程。
一、基本要求1、掌握非线性电阻元件的电特性；2、掌握含非线性电阻电路方程的建立；3、掌握非线性电路的计算方法—图解法和小信号分析法。
二、重点和难点重点：1. 非线性元件的特性；2. 非线性电路的小信号分析法；难点：非线性电阻电路方程的列写。

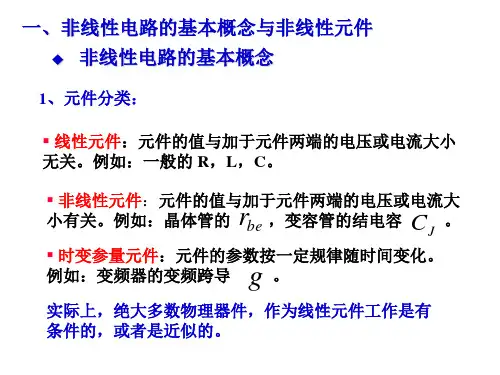

三、学时安排共计4学时四、基本内容§17.1 非线性电阻1．非线性电路在线性电路中, 线性元件的特点是其参数不随电压或电流而变化。
如果电路元件的参数随着电压或电流而变化, 即电路元件的参数与电压或电流有关, 就称为非线性元件, 含有非线性元件的电路称为非线性电路。
实际电路元件的参数总是或多或少地随着电压或电流而变化, 所以严格说来, 一切实际 电路都是非线性电路。
但在工程计算中，可以对非线性程度比较弱的电路元件做为线性元件来处理, 从而简化电路分析。
而对许多本质因素具有非线性特性的元件，如果忽略其非线性特性就将导致计算结果与实际量值相差太大而无意义。
因此，分析研究非线性电路具有重要的工程物理意义。
2．非线性电阻线性电阻元件的伏安特性可用欧姆定律来表示, 即Ri u =, 在 i u -平面上它是通过坐标原点的一条直线。
非线性电阻元件的伏安关系不满足欧姆定律, 而是遵循某种特定的非线性函数关系。
非线性电阻在电路中符号如图 17.1（a ）所示 。
图 17.1(a) 图 17.1 (b) 图 17.1 (c)（1）电流控制型电阻： 非线性电阻元件两端电压是其电流的单值函数, 它的伏安特性可用下列函数关系表示：)(i f u =其典型的伏安特性如图17.1（b ）所示 , 从其特性曲线上可以看到: 对于同一电压值, 与之对应的电流可能是多值的。
模拟电子技术基础知识运算放大器的非线性特性解析与应用模拟电子技术中的运算放大器是一种重要的电子元件，广泛应用于信号处理、滤波、运算和放大等领域。
运算放大器被设计为线性的电路，但在实际应用中，其非线性特性常常会对电路性能产生影响。
本文将对运算放大器的非线性特性进行解析，并探讨其在实际应用中的重要性。
1. 非线性特性的定义和分类非线性特性指的是电路输出与输入信号不成比例的关系。
在运算放大器中，这种非线性特性通常体现为失真、交叉耦合和非线性增益等现象。
2. 失真失真是指运算放大器输出信号中含有不同于输入信号的频谱成分。
主要的失真形式包括谐波失真、交调失真和互调失真等。
谐波失真是输出信号中含有输入信号频率的整数倍频率成分；交调失真是输出信号中含有输入信号频率之间的交叉成分；互调失真则是当输入信号有多个频率时，输出信号中含有两个或多个频率之间的非线性交叉成分。
3. 交叉耦合交叉耦合是指在运算放大器中，当输入信号的一个分量变化时，会影响到其他分量的输出。
这种非线性耦合效应会导致输出信号中出现与输入信号成分无关的非线性成分，从而改变电路的运算性能。
4. 非线性增益非线性增益是指运算放大器在不同输入信号幅度下的输出增益不一致性。
在理想的运算放大器中，输出信号应该与输入信号成比例，但由于非线性特性的存在，输出信号的增益并不是恒定的。
这种非线性增益会导致信号失真，并降低电路的工作精度。
5. 非线性特性的应用尽管非线性特性会对电路性能产生影响，但在某些应用场景下，非线性特性也是被利用的。
例如，压限放大器（limiter amplifier）就是一种利用非线性特性的运算放大器，它被广泛应用于无线通信中用于抑制干扰信号、防止过载和保护接收机等方面。
6. 技术手段与解决方案为了解决运算放大器的非线性特性问题，工程师们提出了许多技术手段和解决方案。
例如，通过合理的设计，可以采用负反馈手段来补偿非线性特性，使得输出信号更加稳定和准确。
非线性电路期末总结一、引言非线性电路是电子工程中的重要分支之一。
相对于线性电路来说，非线性电路具有更广泛的应用领域和更复杂的工作原理。
在本学期的非线性电路课程中，我们学习了非线性电路的基本概念、特性和设计方法。
通过理论学习和实验实践，我们对非线性电路有了更深入的了解和掌握。
二、非线性电路简介非线性电路是指电路中的元件或电路结构不服从线性关系的电路。
非线性电路的输出信号与输入信号之间不是简单的比例关系，而是经过非线性变换生成。
非线性电路广泛应用于通信、控制、调制解调、功率放大等领域。
三、非线性电路的基本特性1. 非线性电路的输入输出特性不遵循线性增益定理。
在非线性电路中，增益是输入电压和输出电压之间的非线性关系，在不同的输入电压条件下，增益可能是不同的。
2. 非线性电路的频率特性不符合线性频率响应的规律。
在非线性电路中，输入电压的频率的变化可能导致输出电压频率成倍地扭曲或者发生其他变化。
3. 非线性电路的相位特性不符合线性相位规律。
在非线性电路中，输入电压的相位可能不在线性规律下变化，这种变化可能是不连续的，也可能是非线性的。
四、非线性电路的分类和应用1. 非线性电路按照元件特性分类：如非线性电阻电路、非线性电容电路、非线性电感电路等。
2. 非线性电路按照功能分类：如幅度调制电路、频率调制电路、相位调制电路等。
3. 非线性电路在通信领域的应用：如调制解调器、频率合成器、功率放大器等。
4. 非线性电路在控制领域的应用：如自适应控制电路、非线性控制电路等。
五、非线性电路的设计方法1. 选择合适的非线性元件：根据设计需求，选择不同的非线性元件，如二极管、晶体管、MOS管等。
2. 根据设计需求，确定非线性电路的输入输出特性，包括增益、频率特性和相位特性。
3. 使用线性化方法，将非线性电路转化为线性电路来分析和设计。
例如，可以采用小信号模型进行线性化分析。
4. 进行电路参数匹配和优化：通过调整电路中的元件参数和拓扑结构，使得非线性电路的输出更符合设计需求。
非线性电路特性分析与设计非线性电路在现代电子技术中起着重要的作用，它能够实现对信号的非线性处理与调制，为电子设备带来了更广阔的应用空间。
本文旨在分析非线性电路的特性，并探讨其设计方法和应用。
一、非线性电路特性分析非线性电路的特性主要包括响应曲线的非线性、非线性失真和交叉调谐等。
对于响应曲线来说，非线性电路的输出并不呈线性关系，而是随输入信号的变化而变化。
非线性失真是指非线性电路将输入信号中包含的各种谐波成分放大或抑制，引起输出信号的失真。
交叉调谐则是指输入信号中的不同频率成分会相互关联，导致输出信号在频率上出现互调和交调现象。
为了准确分析非线性电路的特性，我们可以采用数学模型进行建模和仿真。
常用的数学模型包括非线性传输线模型、小信号模型和差分方程模型等。
通过这些模型，我们可以获得非线性电路的传输特性、频率响应等参数，进而进行性能评估和优化设计。
二、非线性电路设计方法非线性电路的设计方法主要包括级联法、反馈法和失真补偿法等。
级联法是指将多个非线性电路进行级联，以实现更复杂的信号处理功能。
反馈法则是通过引入反馈回路，对非线性电路进行稳定和补偿，以提高其性能。
失真补偿法是在非线性电路中引入补偿网络，通过对非线性特性进行修正来减小失真。
在非线性电路的设计过程中，需要注意以下几点。
首先，要根据实际需求选择合适的非线性器件，如二极管、晶体管等。
其次，要根据输入信号和输出信号的特性确定非线性电路所需的增益和增益带宽等性能指标。
最后，在设计中要考虑非线性失真的抑制和噪声的降低，以提高电路的可靠性和稳定性。
三、非线性电路的应用非线性电路在通信、音频处理、功率放大等领域都有广泛的应用。
在通信领域，非线性电路可以实现频率调制和解调、信号混频等功能，为无线通信系统提供支持。
在音频处理领域，非线性电路可以对音频信号进行处理，如音效处理、失真音效等。
在功率放大领域，非线性电路可以实现高效能耗的功率放大，用于无线电频段的射频功率放大器设计等。
