管道预留预埋要求1.地下室或地下构筑物外墙有管道穿过的，应采用防水措施。
对有严格防水要求的建筑物，必须采用柔性防水套管。
给水、热水、排水（U-PVC管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管。
2.穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。
3.穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。
4.钢套管内外表面及两端口需做防腐处理，断口平整。
5.镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口、搭捆在穿管表面。
否则将失去套管的作用，使维修换管时困难，且受温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰层拉裂。
6.预埋套管不得与结构钢筋焊在一起，应用附加钢筋固定，确保普通套管与墙体宽度一致，柔性防水套管符合设计及规范要求。
7.管道和设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，必须临时封闭。
临时封闭管口的材料，应采取不易被破损的措施，如短管丝堵、铁皮扣碗等。
8.楼板预留洞要求（1）预留洞位置正确，洞口大小符合设计要求。
（2）预留洞使用的钢制模具外壁应清理干净，并刷脱模剂。
（3）模具固定应牢固可靠，采用三点固定方法。
（4）控制出模时间（出模时间根据土建要求为准），过早将产生洞口塌陷，过晚将给出模造成困难，破坏洞口的完整性。
（5）浇筑混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象。
管道支吊架安装1.管道支、吊、托架安装应符合下列规定（1）位置正确，生根牢固。
（2）与管道接触应紧密，固定应牢靠。
（3）滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，并留有一定的偏移量。
（4）无热伸长管道的吊架、吊杆应垂直安装，若吊架、吊杆上为槽钢则槽钢朝向应一致，同系统同型号的管道槽钢宽窄应一致。
管道预留预埋要求1.地下室或地下构筑物外墙有管道穿过的，应采用防水措施。
对有严格防水要求的建筑物，必须采用柔性防水套管。
给水、热水、排水（U-PVC管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管。
2.穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。
3.穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。
4.钢套管内外表面及两端口需做防腐处理，断口平整。
5.镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口、搭捆在穿管表面。
否则将失去套管的作用，使维修换管时困难，且受温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰层拉裂。
6.预埋套管不得与结构钢筋焊在一起，应用附加钢筋固定，确保普通套管与墙体宽度一致，柔性防水套管符合设计及规范要求。
7.管道和设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，必须临时封闭。
临时封闭管口的材料，应采取不易被破损的措施，如短管丝堵、铁皮扣碗等。
8.楼板预留洞要求（1）预留洞位置正确，洞口大小符合设计要求。
（2）预留洞使用的钢制模具外壁应清理干净，并刷脱模剂。
（3）模具固定应牢固可靠，采用三点固定方法。
（4）控制出模时间（出模时间根据土建要求为准），过早将产生洞口塌陷，过晚将给出模造成困难，破坏洞口的完整性。
（5）浇筑混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象。
管道支吊架安装1.管道支、吊、托架安装应符合下列规定（1）位置正确，生根牢固。
（2）与管道接触应紧密，固定应牢靠。
（3）滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，并留有一定的偏移量。
（4）无热伸长管道的吊架、吊杆应垂直安装，若吊架、吊杆上为槽钢则槽钢朝向应一致，同系统同型号的管道槽钢宽窄应一致。
套管的安装要求内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。
穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。
二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。
三、其余系统的管道系统应该加套管，此部分均为有压管。
1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。
3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。
四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。
五、阻火圈我的理解是超过6层的高层必须要逐层设置。
六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。
套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。
2、便于施工。
如果不预留套管，一般来讲是要求土建做方盒子来打砼的。

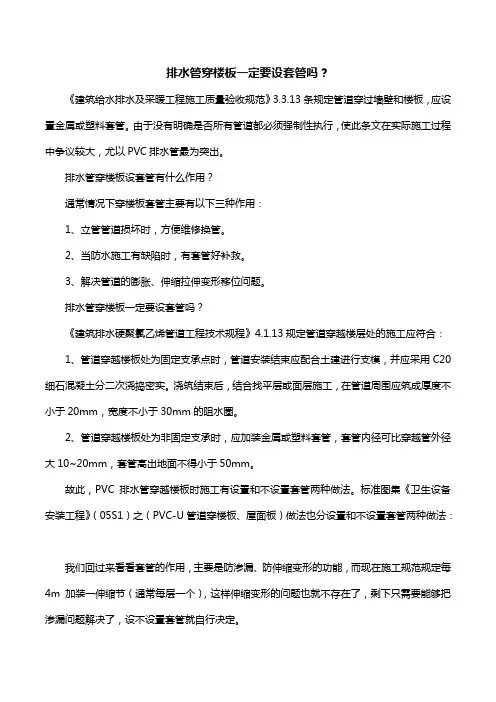

排水管穿楼板一定要设套管吗？《建筑给水排水及采暖工程施工质量验收规范》3.3.13条规定管道穿过墙壁和楼板，应设置金属或塑料套管。
由于没有明确是否所有管道都必须强制性执行，使此条文在实际施工过程中争议较大，尤以PVC排水管最为突出。
排水管穿楼板设套管有什么作用？通常情况下穿楼板套管主要有以下三种作用：1、立管管道损坏时，方便维修换管。
2、当防水施工有缺陷时，有套管好补救。
3、解决管道的膨胀、伸缩拉伸变形移位问题。
排水管穿楼板一定要设套管吗？《建筑排水硬聚氯乙烯管道工程技术规程》4.1.13规定管道穿越楼层处的施工应符合：1、管道穿越楼板处为固定支承点时，管道安装结束应配合土建进行支模，并应采用C20细石混凝土分二次浇捣密实。
浇筑结束后，结合找平层或面层施工，在管道周围应筑成厚度不小于20mm，宽度不小于30mm的阻水圈。
2、管道穿越楼板处为非固定支承时，应加装金属或塑料套管，套管内径可比穿越管外径大10~20mm，套管高出地面不得小于50mm。
故此，PVC排水管穿越楼板时施工有设置和不设置套管两种做法。
标准图集《卫生设备安装工程》（05S1）之（PVC-U管道穿楼板、屋面板）做法也分设置和不设置套管两种做法：我们回过来看看套管的作用，主要是防渗漏、防伸缩变形的功能，而现在施工规范规定每4m加装一伸缩节（通常每层一个），这样伸缩变形的问题也就不存在了，剩下只需要能够把渗漏问题解决了，设不设置套管就自行决定。
排水管穿楼板的两种防渗漏做法对于设置或不设置套管，根据技术规程和图集做法并结合实际总结，分别有两种防渗漏做法（管道安装完毕并经通球、通水试验后，方可进行）。
#10148;第一种方法（穿楼面不设置套管）在结构施工阶段先采用木壳子等方式预留孔洞，待管道安装到位后予以封堵。
封堵之前将孔洞清洗干净，并对管道本身做适当处理：①管外壁打毛或涂抹胶水，滚上沙子；②或采用成品塑料止水环（此环跟管径配套，刚好箍住管的外壁）直接安装在管外壁上。
套管的安装要求文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。
穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。
二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。
三、其余系统的管道系统应该加套管，此部分均为有压管。
1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。
3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。
四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。
五、阻火圈我的理解是超过6层的高层必须要逐层设置。
六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。
套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。
2、便于施工。
如果不预留套管，一般来讲是要求土建做方盒子来打砼的。
防水套管的安装使用“保护管道不被破坏”一、塑料类管材穿越楼板需要保护。
比如上述大家关于PVC—U排水塑料管加套管的做法，就是防止管道根部受外力破坏的一种保护性措施。
（塑料类管材最怕从根部破坏，因为，维修很困难）。
同理，对于塑料类给水管材，在楼板上加设套管，不仅考虑施工、或维修，更有保护根部不被破坏的作用。
大家知道，塑料类给水管材的套管，不一定要穿过楼板，但，在楼板上的高度有明确的要求，目的就在于此。
（可见规程内容、有详解）。
二、管道穿越基础墙体，多见混凝土剪力墙，也要安装套管，保护管道——当建筑物发生沉降时，通过管道和套管间的缝隙，以祢补管道随建筑物沉降的差值，减低建筑物对管道的压力。
三、管道穿三缝（伸缩缝、沉降缝、防震缝）时，为保证管道不被建筑物三缝两侧的不均匀沉降而折断、或扭曲等，通常，也要设套管。
这种套管往往有特殊的要求。
可按设计要求订制。
四、地热盘管通过打开间房间中部设置的伸缩缝时，也要在盘管外侧，设套管，保护热管。
“安装管道、及维修管道方便”五、对于穿楼板的套管，不必多言；六、对于过建筑物内墙的套管，怎样利于维修，没有经验的，恐怕不好想象。
管道安装时，操作者的空间利用范围很大，可以自由运用。
用户入住以后的维修、和管道的更换（达到使用年限等），操作者的空间很有限。
只能利用管道支架、和套管临时固定管道，进行相应的操作。
同时，套管的设置，还可以避免更换管道时，对居室内装修的破坏――如果不设套管，在进行上述操作时，就会在管道过墙部位，产生墙面损坏。
“有水房间的套管，还有一定的防止水渗、流、淌到下层的作用”七、“防止”有两个方面，一方面，指工程竣工以后，用户在装修阶段，不当的原因，造成自来水流淌，经套管流下层；另一方面，用户进驻后，意外原因，造成自来水流淌，经套管流下层。
而且，前者往往多于后者。
流淌下层的原因有二，一是套管的高度低；二是，高度虽够，但套管口密封得不严。
因此，规范对套管的高度有严格的要求：有水房间（厨房、卫生间等），套管高度应高出成活地面50mm，塑料给水管的套管应高出成活地面100mm以上。

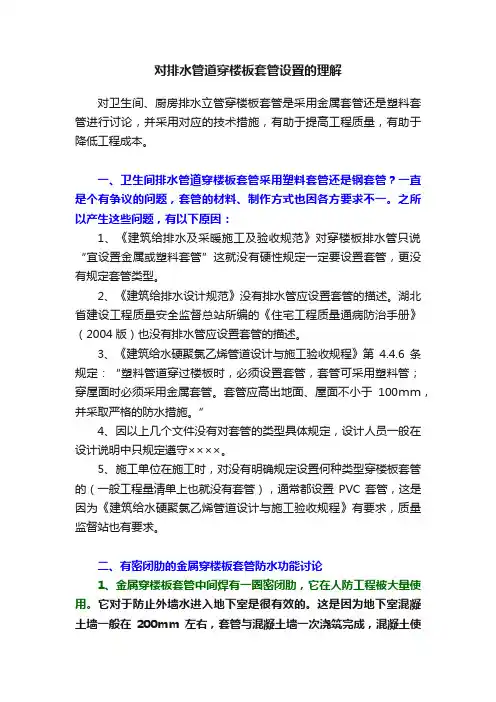

对排水管道穿楼板套管设置的理解对卫生间、厨房排水立管穿楼板套管是采用金属套管还是塑料套管进行讨论，并采用对应的技术措施，有助于提高工程质量，有助于降低工程成本。
一、卫生间排水管道穿楼板套管采用塑料套管还是钢套管？一直是个有争议的问题，套管的材料、制作方式也因各方要求不一。
之所以产生这些问题，有以下原因：1、《建筑给排水及采暖施工及验收规范》对穿楼板排水管只说“宜设置金属或塑料套管”这就没有硬性规定一定要设置套管，更没有规定套管类型。
2、《建筑给排水设计规范》没有排水管应设置套管的描述。
湖北省建设工程质量安全监督总站所编的《住宅工程质量通病防治手册》（2004版）也没有排水管应设置套管的描述。
3、《建筑给水硬聚氯乙烯管道设计与施工验收规程》第4.4.6条规定：“塑料管道穿过楼板时，必须设置套管，套管可采用塑料管；穿屋面时必须采用金属套管。
套管应高出地面、屋面不小于100ｍｍ，并采取严格的防水措施。
”4、因以上几个文件没有对套管的类型具体规定，设计人员一般在设计说明中只规定遵守××××。
5、施工单位在施工时，对没有明确规定设置何种类型穿楼板套管的（一般工程量清单上也就没有套管），通常都设置PVC套管，这是因为《建筑给水硬聚氯乙烯管道设计与施工验收规程》有要求，质量监督站也有要求。
二、有密闭肋的金属穿楼板套管防水功能讨论1、金属穿楼板套管中间焊有一圈密闭肋，它在人防工程被大量使用。
它对于防止外墙水进入地下室是很有效的。
这是因为地下室混凝土墙一般在200mm左右，套管与混凝土墙一次浇筑完成，混凝土使用机械震捣能够保证混凝土的密实度并与套管紧密结合，密闭肋与套管的焊缝即使有小的气孔、漏焊等焊缝缺陷在混凝土浇筑时也会被堵塞。
2、由以上可见，有密闭肋的金属套管能够防水必须保证以下条件：a、混凝土的密实度并与套管紧密结合；b、密闭肋与套管的焊缝气孔、漏焊等焊缝缺陷被混凝土浆堵塞；3、卫生间、厨房穿楼板套管实际施工情况a、卫生间或厨房的排水立管基本上是∮110管道，通常设置在墙角处。
