机械设计第十二章滑动轴承

《机械基础》教案课题第十二章轴承课型理论课课时2授课班级授课时间授课教师教材分析本节课的内容是关于《机械基础》中的第十二章。

要求学生理解机械基础的功用、结构，课标要求是掌握机械基础的作用。

选用的教材是由中国劳动社会保障出版社出版的《机械基础》（第七版），学习内容是机械基础的内容和各项方法。

学情分析知识储备：对机械有着初步的了解。

能力水平：熟悉机械基础的发展史。

学习特点：学习、接受新知识能力较弱，尤其是理论性强的知识，不能充分利用课余时间学习。

学习目标知识目标：理解滚动轴承的基本知识。

能力目标：能够掌握滑动轴承的基本内容。

素质目标：1.认识到机械的重要性。

2.积极参与课堂，能够表达自己的观点和想法。

学习重难点教学重点：1. 滚动轴承的基本知识。

2.滑动轴承的基本内容。

教学方法讲授法、讨论法、演示法、实物教学法课前准备教师准备：教学课件学生准备：课前预习教学媒体多媒体教室、多媒体课件教学过程教学环节教师活动设计学生活动设计设计意图活动一：创设情境生成问题1.情境导入让学生阅读教材导入情景，引导学生思考：轴承基本知识。

2.展示学习目标认识到轴承的重要性。

掌握轴承基本知识的具体内容。

1.阅读导入情景，思考教师提问，结合生活中的实际，认真回答。

2.查看并记住本节任务的学习目标。

1.通过情景问话，引出本课主题。

同时激发学习兴趣。

2.通过课件展示本节任务，让学生明确课堂任务。

活动二：调动思维探究新知一.导入新课:组织教学、吸引学生注意力，使学生进入上课状态。

二.1.新课讲解:借助PPT讲授机械基础基本知识内容，利用课件进行讲授，对比课件中的构造简图，对轴承基本知识有一个初步的了解。

轴承支承转动的轴及轴上零件，以保证轴的旋转精度，减少轴与轴座之间的摩擦和磨损滚动轴承滑动轴承12—1 滚动轴承一、滚动轴承的结构和类型1．滚动轴承的结构学习机械基础基本知识的总体认知(1)听课、思考、结合生活实际，认真回答教师提出的问题。

第12章　滑动轴承一、选择题1．某部分式向心滑动轴承，在混合摩擦状态下工作，设轴颈d ＝100mm ，轴转速n ＝10r/min ，轴瓦材料的[p]＝150MPa ，[v]＝4m/s ，[pv]＝12MPa·m/s ，B/d ＝1.2，则此轴承能承受的最大径向载荷为（ ）。

A ．1800kNB ．2880kNC ．3000kND ．3880kN【答案】A【解析】根据滑动轴承的设计准则，v≤[v]，p ＝F/（dB ）≤[p]，pv≤[pv]，可知v ＝πdn/60＝π×100×10-3×10/60m/s ＝0.052m/s ＜[v]＝4m/s ，满足要求。

F≤dB[p]＝100×1.2×100×150N ＝1800N36[] 1.2100101210N 2750kN 10ππ60B pv F n -⨯⨯⨯⨯≤==⨯所以，F≤1800kN。

2．设计动压式液体摩擦滑动轴承时，如其他条件不变，当相对间隙φ＝Δ/d 减小时，承载能力将（ ）。

A ．变大B ．变小C．不变D．不确定【答案】A【解析】根据公式F＝ηωdBC p/φ2可知，轴承的承载能力与φ2成反比。

因此，φ减小时，F将增大。

3．在非液体摩擦滑动轴承设计中，限制pv值的主要目的是（ ）。

A．防止轴承过度磨损B．防止轴承因发热而产生塑性变形C．防止轴承因过度发热而产生胶合D．防止轴承因过度发热而产生裂纹【答案】C【解析】轴承的发热量与其单位面积上的摩擦功耗fpv成正比（f是摩擦系数），限制pv值就是限制轴承的温升。

防止轴承过热产生胶合失效。

4．在加工精度不变时，增大（ ）不是提高动压润滑滑动轴承承载能力的正确设计方法？A．轴径B．偏心率C．轴承宽度D．润滑油粘度【答案】A【解析】影响动压润滑滑动轴承承载能力的主要参数有宽径比B/d、相对间隙Ψ以及润滑油粘度的影响，同时在其他条件不变的情况下，h min愈小则偏心率ε愈大，轴承的承载能力就愈大。

第12章滑动轴承复习题一、选择题10-1．滑动轴承材料应有良好的嵌藏性是指________。

A．摩擦系数小B．顺应对中误差C．容纳硬污粒以防磨粒磨损D．易于跑合10-2．下列各材料中，可作为滑动轴承衬使用的是________。

A．ZchSnSb8-4 B. 38SiMnMoC．GCr15 D. HT20010-3．在非液体摩擦滑动轴承设计中，限制p值的主要目的是________。

A．防止轴承因过度发热而胶合B．防止轴承过度磨损C．防止轴承因发热而产生塑性变形D．防止轴承因发热而卡死10-4．在非液体摩擦滑动轴承设计中，限制pv值的主要目的是________。

A．防止轴承因过度发热而胶合B．防止轴承过度磨损C．防止轴承因发热而产生塑性变形D．防止轴承因发热而卡死10-5．润滑油的主要性能指标是________。

A．粘性B．油性C．压缩性D．刚度10-6．向心滑动轴承的偏心距e随着________而减小。

A．转速n增大或载荷F的增大B．n的减小或F的减小C．n的减小或F的增大D．n增大或F减小10-7．设计动压向心滑动轴承时，若通过热平衡计算发现轴承温升过高，在下列改进设计的措施中有效的是________。

A．增大轴承的宽径比B/d B．减少供油量C．增大相对间隙D．换用粘度较高的油10-8．动压向心滑动轴承，若其它条件均保持不变而将载荷不断增大，则________。

A．偏心距e增大B．偏心距e减小C．偏心距e保持不变D．增大或减小取决于转速高低10-9．设计动压向心滑动轴承时，若宽径比B/d取得较大，则________。

A．轴承端泄量大，承载能力高，温升高B．轴承端泄量大，承载能力高，温升低C．轴承端泄量小，承载能力高，温升低D．轴承端泄量小，承载能力高，温升高10-10．一流体动压滑动轴承，若其它条件都不变，只增大转速n，其承载能力________。

A．增大B．减小C．不变D．不会增大10-11．设计流体动压润滑轴承时，如其它条件不变，增大润滑油粘度，温升将________。

第十二章滑动轴承一、分析与思考题12-20 在滑动轴承上开设油孔和油槽时应注意哪些问题？答： 1、应开设在非承载区；2、油槽沿轴向不能开通。

12-21 一般轴承的宽径比在什么范围内？为什么宽径比不宜过大或过小？答：一般B/d为0.3—1.5；B/d过小，承载面积小，油易流失，导至承载能力下降。

但温升低；B/d过大，承载面积大，油易不流失，承载能力高。

但温升高。

12-22 滑动轴承常见的失效形式有哪些？答：磨粒磨损，刮伤，咬粘（胶合），疲劳剥落和腐蚀。

12-23 对滑动轴承材料的性能有哪几方面的要求？答： 1、良好的减摩性，耐磨性和抗咬粘性。

2、良好的摩擦顺应性，嵌入性和磨合性。

3、足够的强度和抗腐蚀能力。

4、良好的导热性、工艺性、经济性。

12-24 在设计滑动轴承时，相对间隙ψ的选取与速度和载荷的大小有何关系？答：速度愈高，ψ值应愈大；载荷愈大，ψ值应愈小。

12-25 验算滑动轴承的压力p、速度v和压力与速度的乘积pv，是不完全液体润滑滑轴承设计的内容，对液体动力润滑滑动轴承是否需要进行此项验算？为什么？答：也应进行此项验算。

因在起动和停车阶段，滑动轴承仍处在不完全液体润滑状态。

另外，液体动力润滑滑动轴承材料的选取也是根据[p]、[pv]、[v]值选取。

12-26 试说明液体动压油膜形成的必要条件。

答： 相对滑动的两表面间必须形成收敛的楔形间隙；有相对速度，其运动方向必须使油由大端流进，小端流出； 润滑油必须有一定的粘度，且充分供油； 12-27 对已设计好的液体动力润滑径向滑动轴承，试分析在仅改变下列参数之一时，将如何影响该轴承的承载能力。

⑴ 转速n=500r/min 改为n=700r/min ； ⑵ 宽径比B/d 由1.0改为0.8;⑶ 润滑油由采用46号全损耗系统用油改为68号全损耗系统用油 ⑷ 轴承孔表面粗糙度由R z =6.3μm 改为R z =3.2μm 。

答：（1）承载能力↑ （2）承载能力↓ （3）η↑，承载能力↑（4）R Z ↓，允许h min ↓，偏心率↑，承载能力↑。

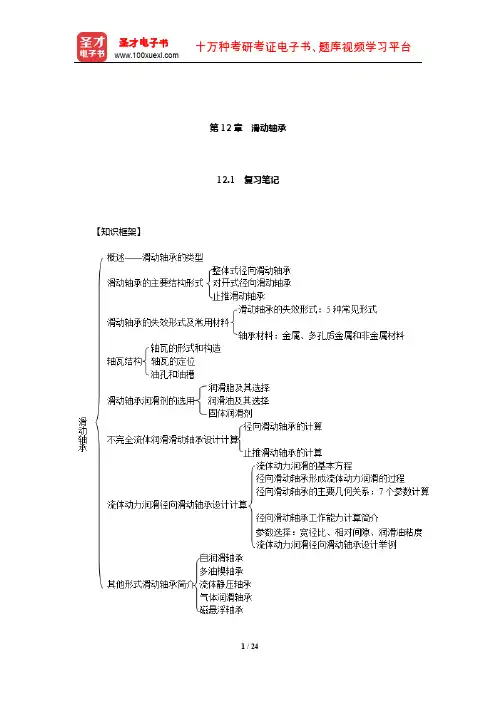

第12章滑动轴承12.1 复习笔记【知识框架】【通关提要】本章主要介绍了滑动轴承的失效形式及材料、不完全流体润滑滑动轴承的设计计算以及流体动力润滑的形成条件。

学习时需要重点掌握以上内容。

本章主要以选择题、填空题和简答题的形式考查，判断题和计算题较少。

复习本章时以理解记忆为主，计算为辅。

【重点难点归纳】一、概述（见表12-1-1）表12-1-1 滑动轴承的类型及主要内容二、滑动轴承的主要结构形式、失效形式及常用材料（见表12-1-2）表12-1-2 滑动轴承的主要结构形式、失效形式及常用材料三、轴瓦结构（见表12-1-3）表12-1-3 轴瓦结构四、滑动轴承润滑剂的选用1．润滑脂及其选择润滑脂常用在要求较低、难以经常供油，或者低速重载以及作摆动运动之处的轴承中。

选择润滑脂品种的一般原则为：①当压力高和滑动速度低时，选择针入度小的。

②所用润滑脂的滴点，一般应比轴承的工作温度高约20～30℃。

③不同工作环境选用合适的润滑脂，如在潮湿的环境下，应选择防水性强的钙基或铝基润滑脂。

2．润滑油及其选择当液体动压轴承转速高、压力小时，应选粘度较低的油，在高温条件下工作的轴承，润滑油的粘度应比常温轴承的高一些。

3．固体润滑剂固体润滑剂可以在接触面上形成固体膜以减小摩擦阻力，通常只用于一些有特殊要求的场合。

五、不完全流体润滑滑动轴承设计计算（见表12-1-4）表12-1-4 不完全流体润滑滑动轴承设计计算六、流体动力润滑径向滑动轴承设计计算1．流体动力润滑的基本方程流体动力润滑滑动轴承的基本方程（一维雷诺方程）∂p/∂x＝6ηυ（h－h0）/h3式中，p为两板间油膜压力；η为润滑油的动力粘度；v为表面滑动速度；h为油膜厚度；h0为∂p/∂x＝0时的油膜厚度。

从上式中可以得知，形成动压油膜的必要条件如下：（1）两工件之间的间隙必须有楔形间隙。

（2）两工件表面之间必须连续充满润滑油或其他液体。

（3）两工件表面必须有相对滑动速度。

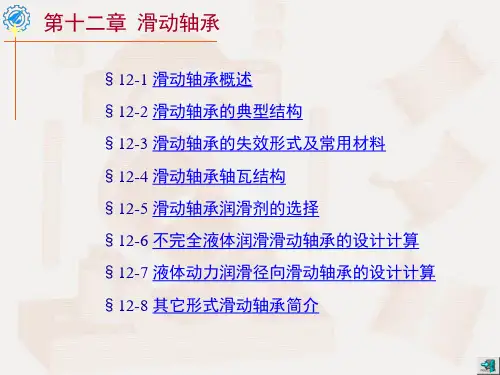

摩擦：滚动摩擦滚动摩擦轴承滚动轴承滑动摩擦滑动摩擦轴承滑动轴承第十二章滑动轴承第一节概述1、滑动轴承应用场合：1）工作转速特高轴承，如汽轮发电机；2）要求对轴的支撑位置特别精确的轴承，如精密磨床；3）特重型的轴承，如水轮发电机；4）承受巨大的冲击和振动，如轧钢机；5）根据工作要求必须做成剖分式的轴承，如曲轴轴承；6）在特殊的工作条件下（如在水中或腐蚀性介质中）工作的轴承，如军舰推进器的轴承；7）在安装轴承处的径向空间尺寸受到限制时，也常采用滑动轴承，如多辊轧钢机。

2、分类①按载荷方向：径向（向心）轴承、止推轴承、向心止推②按接触表面之间润滑情况：液体滑动轴承、非液体滑动轴承液体滑动轴承：完全是液体非液体滑动轴承：不完全液体润滑轴承、无润滑轴承不完全液体润滑轴承（表面间处于边界润滑或混合润滑状态）无润滑轴承（工作前和工作时不加润滑剂）③液体润滑承载机理：液体动力润滑轴承（即动压轴承）液体静压润滑轴承（即液体静压轴承）3、如何设计滑动轴承（设计内容）1）轴承的型式和结构2）轴瓦的结构和材料选择3）轴承的结构参数4）润滑剂的选择和供应5）轴承的工作能力及热平衡计算4.特点：承载能力大，工作平稳可靠，噪声小，耐冲击，吸振，可剖分等特点。

第二节滑动轴承的典型结构一、整体式径向滑动轴承：特点：结构简单，易于制造，端部装入，装拆不便，轴承磨损后无法调整。

应用：低速、轻载或间歇性工作的机器中。

二、对开式径向滑动轴承：装拆方便，间隙可调，应用广泛。

特点：结构复杂、可以调整磨损而造成的间隙、安装方便。

应用场合：低速、轻载或间歇性工作的机器中。

三、止推式滑动轴承：多环式结构，可承受双向轴向载荷。

第三节滑动轴承的失效形式及常用材料一、失效形式1、磨粒磨损：硬颗粒对轴颈和轴承表面起研磨作用。

2、刮伤：硬颗粒划出伤痕。

3、胶合：轴承温度过高，载荷过大，油膜破裂或供油不足时，轴颈和轴承相对运动表面材料发生粘附和迁移，从而造成轴承损坏。

机械设计第十二章滑动轴承引言滑动轴承是一种常用的机械元件，广泛应用于各种机械设备中。

它是通过润滑油膜在轴承与轴之间形成润滑层，以减小摩擦和磨损，保证机械设备运行的稳定性和寿命。

本文将介绍滑动轴承的工作原理、分类、设计要点以及常见故障及解决方案。

工作原理滑动轴承是通过动摩擦来转移轴承所受载荷的。

当轴承受到载荷时，润滑油膜在轴承和轴之间形成，使轴与轴承之间的接触部分只有少量的接触点，从而减小了摩擦和磨损，实现了轴与轴承的相对滑动。

分类滑动轴承可以根据润滑方式、摩擦材料和工作方式等进行分类。

常见的分类如下：1.润滑方式–干摩擦滑动轴承：不需要润滑油膜来减少摩擦和磨损，常见的干摩擦滑动轴承有干燥轴承和自润滑轴承。

–液体润滑滑动轴承：液体润滑滑动轴承需要润滑油膜来减少摩擦和磨损，常见的滑动轴承有液体润滑轴承和液体静压轴承。

2.摩擦材料–金属滑动轴承：采用金属作为摩擦材料，常见的金属滑动轴承有铜合金轴承、铝合金轴承等。

–非金属滑动轴承：采用非金属材料作为摩擦材料，常见的非金属滑动轴承有塑料轴承、陶瓷轴承等。

3.工作方式–圆周速度相对：轴与轴承之间产生相对圆周速度。

–直线速度相对：轴与轴承之间产生相对直线速度。

设计要点在设计滑动轴承时，需要考虑以下几个要点：1.轴承负荷：根据轴承所受的载荷来选择合适的轴承类型和尺寸。

2.润滑方式：根据工作条件和要求选择合适的润滑方式，如干摩擦滑动轴承还是液体润滑滑动轴承。

3.摩擦材料：根据工作条件和要求选择合适的摩擦材料，如金属滑动轴承还是非金属滑动轴承。

4.润滑油膜厚度：根据载荷、转速和润滑条件等要素来计算和确定润滑油膜的厚度。

5.温度和密封：在特定的工作环境中，需要考虑温度和密封性能对轴承的影响。

常见故障及解决方案滑动轴承在实际应用中，可能会出现一些故障。

常见的故障及相应的解决方案如下：1.磨损：轴承表面磨损，造成摩擦增加或噪音增大。

–解决方案：选择合适的润滑方式和润滑油膜厚度，定期检查和更换润滑油。
