机械设计习题与答案22滑动轴承

机械设计复习题一、填空题1、机械装置中构件是运动的单元体，零件是制造的单元体。

2、铰链四杆机构基本类型分为曲柄摇杆机构、双曲柄机构和双摇杆机构。

3、联轴器和离合器可联接两轴，使其一同回转。

机器工作时，联轴器只能保持联接的结合状态，而离合器却可随时完成联接的结合或分离。

4、凸轮机构按从动件的形式分类可以分为尖顶、滚子和平底从动件三类。

5、闭式软齿面齿轮传动，一般应按齿面接触疲劳强度进行计算，然后再校核齿根弯曲疲劳强度。

6、常用的间歇运动机构有棘轮机构、槽轮机构、不完全齿轮机构和间歇性凸轮机构。

7、机械零件由于某种原因丧失正常工作能力称为失效。

8、带传动的失效形式主要有带的疲劳破坏和打滑。

9、滚动轴承的构造一般分为内圈、外圈、滚动体和保持架四个部分。

10、滚子链为避免采用过渡链节，应尽量采用偶数链节。

11、在完整的机构中由三类构件组成，分别为原动件、从动件和机架。

12、进行轴的结构设计时，必须考虑轴上零件的轴向定位和周向固定。

13、弹簧的功用有缓和冲击和吸收震动、储存及吸收能量、测量载荷及控制运动等14、螺纹联接的主要类型有螺栓联接、双头螺柱连接、螺钉联接以及紧定螺钉联接。

15、直齿圆锥齿轮、直齿圆柱齿轮、蜗杆三种传动，其轴间相互位置分别为相交、平行和交错。

16、螺纹联接的防松方法有摩擦力放松、机械防松和破坏螺旋副关系防松等。

17、润滑油的主要性能指标有粘度、粘--温特性、凝点、倾点及闪点。

18、单圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转1圈，拨盘应转 6 圈。

19、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法向模数和法向压力角都相等，齿轮的螺旋角相等而旋向相反。

20、按用途的不同，链传动分为传动链、起重链和牵引链。

21、滚动轴承7210AC表示类型为角接触轴承，内径为50 mm ，公称接触角为25°。

22、轴承是支承轴的部件，根据工作时的摩擦性质不同，轴承可分为滑动轴承和滚动轴承。

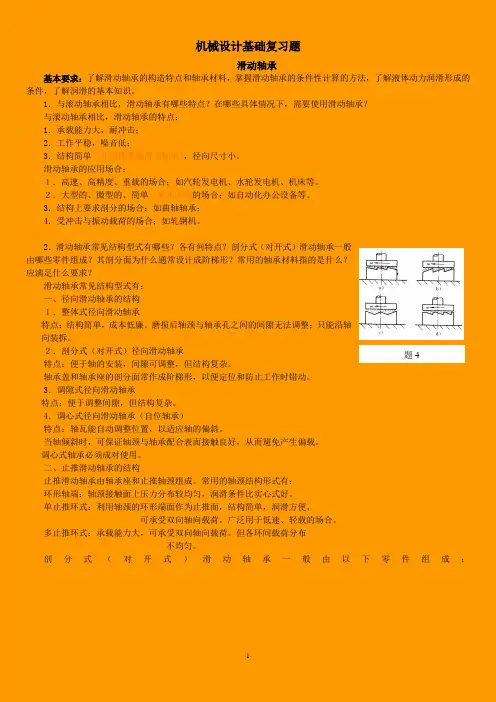

机械设计基础复习题滑动轴承基本要求：了解滑动轴承的构造特点和轴承材料，掌握滑动轴承的条件性计算的方法，了解液体动力润滑形成的条件，了解润滑的基本知识。

1．与滚动轴承相比，滑动轴承有哪些特点？在哪些具体情况下，需要使用滑动轴承？与滚动轴承相比，滑动轴承的特点：1．承载能力大，耐冲击；2．工作平稳，噪音低；3．结构简单（非液体摩擦滑动轴承），径向尺寸小。

滑动轴承的应用场合：１．高速、高精度、重载的场合；如汽轮发电机、水轮发电机、机床等。

２．大型的、微型的、简单、要求不高的场合；如自动化办公设备等。

3．结构上要求剖分的场合；如曲轴轴承；4．受冲击与振动载荷的场合；如轧钢机。

2．滑动轴承常见结构型式有哪些？各有何特点？剖分式（对开式）滑动轴承一般由哪些零件组成？其剖分面为什么通常设计成阶梯形？常用的轴承材料指的是什么？应满足什么要求？滑动轴承常见结构型式有：一、径向滑动轴承的结构１．整体式径向滑动轴承特点：结构简单，成本低廉。

磨损后轴颈与轴承孔之间的间隙无法调整；只能沿轴向装拆。

２．剖分式（对开式）径向滑动轴承 特点：便于轴的安装，间隙可调整，但结构复杂。

轴承盖和轴承座的剖分面常作成阶梯形，以便定位和防止工作时错动。

3．调隙式径向滑动轴承特点：便于调整间隙，但结构复杂。

4．调心式径向滑动轴承（自位轴承）特点：轴瓦能自动调整位置，以适应轴的偏斜。

当轴倾斜时，可保证轴颈与轴承配合表面接触良好，从而避免产生偏载。

调心式轴承必须成对使用。

二、止推滑动轴承的结构止推滑动轴承由轴承座和止推轴颈组成。

常用的轴颈结构形式有：环形轴端：轴颈接触面上压力分布较均匀，润滑条件比实心式好。

单止推环式：利用轴颈的环形端面作为止推面，结构简单，润滑方便，可承受双向轴向载荷。

广泛用于低速、轻载的场合。

多止推环式：承载能力大，可承受双向轴向载荷。

但各环间载荷分布不均匀。

剖分式（对开式）滑动轴承一般由以下零件组成：题4轴承盖和轴承座的剖分面常作成阶梯形，以便定位和防止工作时错动。

机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( ) 18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

习题与参考答案一、选择题(从给出的A、B、C、D中选一个答案)1 验算滑动轴承最小油膜厚度h min的目的是。

A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题2图所示的下列几种情况下，可能形成流体动力润滑的有。

3 巴氏合金是用来制造。

A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦4 在滑动轴承材料中，通常只用作双金属轴瓦的表层材料。

A. 铸铁B. 巴氏合金C. 铸造锡磷青铜D. 铸造黄铜5 液体润滑动压径向轴承的偏心距e 随 而减小。

A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大6 不完全液体润滑滑动轴承，验算][pv pv ≤是为了防止轴承 。

A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时，若发现最小油膜厚度h min 不够大，在下列改进设计的措施中，最有效的是 。

A. 减少轴承的宽径比d l /B. 增加供油量C. 减少相对间隙ψD. 增大偏心率χ 8 在 情况下，滑动轴承润滑油的粘度不应选得较高。

A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷 9 温度升高时，润滑油的粘度 。

A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中，不必要的条件是 。

A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 的比值。

A. 质量B. 密度C. 比重D. 流速 12 润滑油的 ，又称绝对粘度。

A. 运动粘度B. 动力粘度C. 恩格尔粘度D. 基本粘度 13 下列各种机械设备中， 只宜采用滑动轴承。

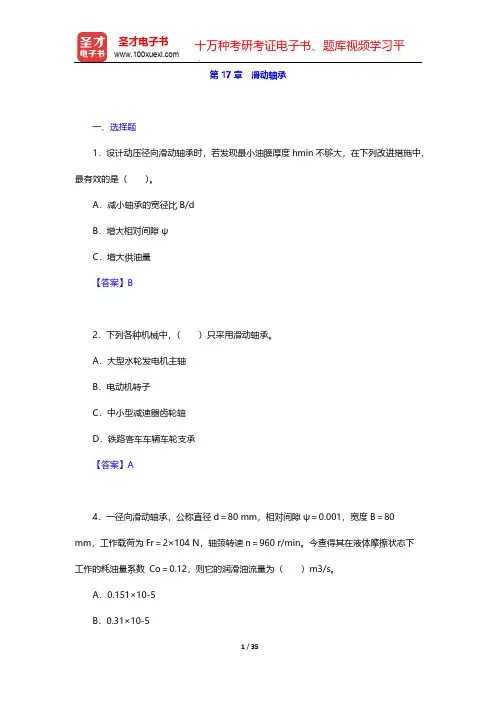

第17章　滑动轴承一、选择题1．设计动压径向滑动轴承时，若发现最小油膜厚度hmin不够大，在下列改进措施中，最有效的是（）。

A．减小轴承的宽径比B/dB．增大相对间隙ψC．增大供油量【答案】B2．下列各种机械中，（）只采用滑动轴承。

A．大型水轮发电机主轴B．电动机转子C．中小型减速器齿轮轴D．铁路客车车辆车轮支承【答案】A4．一径向滑动轴承，公称直径d＝80 mm，相对间隙ψ＝0.001，宽度B＝80 mm，工作载荷为Fr＝2×104 N，轴颈转速n＝960 r/min。

今查得其在液体摩擦状态下工作的耗油量系数Co＝0.12，则它的润滑油流量为（）m3/s。

A．0.151×10-5B．0.31×10-5D．1.246×10-7【答案】B二、填空题1．机械零件的磨损过程分三个阶段：______阶段、______阶段和______阶段。

【答案】跑合；稳定；磨损2．滑动轴承使用轴瓦的目的是______、降低成本及______。

【答案】节约贵重金属；维修方便3．影响润滑油粘度的主要因素有______和______。

【答案】温度；压力4．两摩擦面之间的典型摩擦状态有______状态、______状态、______状态和______状态。

不完全液体摩擦滑动轴承一般工作在______状态和______状态，液体动压滑动轴承工作在______状态，滑动轴承不允许出现______状态。

【答案】干摩擦；边界摩擦；混合摩擦；液体摩擦；边界摩擦；混合摩擦；液体摩擦；干摩擦5．不完全液体摩擦滑动轴承的主要失效形式是______和______。

防止滑动轴承发生胶【答案】磨损；胶合；维护边界膜不被破坏6．对不完全液体摩擦滑动轴承工作能力的验算项目为______、______及______。

【答案】7．设计不完全液体摩擦滑动轴承时，验算P≤[P]是为了防止______；验算pv≤[pv]是为了防止______。

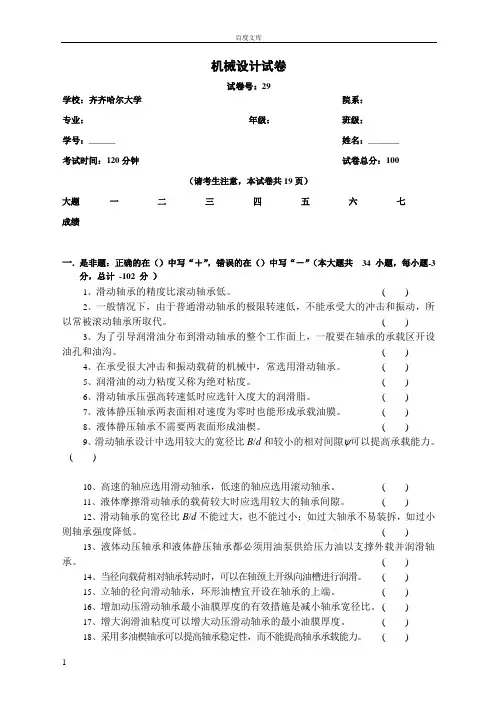

机械设计试卷试卷号：29学校：齐齐哈尔大学院系：专业：年级：班级：学号：______ 姓名：_______考试时间：120分钟试卷总分：100（请考生注意，本试卷共19页）大题一二三四五六七成绩一.是非题：正确的在（）中写“＋”，错误的在（）中写“－”（本大题共34 小题，每小题-3分，总计-102 分）1、滑动轴承的精度比滚动轴承低。

( )2、一般情况下，由于普通滑动轴承的极限转速低，不能承受大的冲击和振动，所以常被滚动轴承所取代。

( )3、为了引导润滑油分布到滑动轴承的整个工作面上，一般要在轴承的承载区开设油孔和油沟。

( )4、在承受很大冲击和振动载荷的机械中，常选用滑动轴承。

( )5、润滑油的动力粘度又称为绝对粘度。

( )6、滑动轴承压强高转速低时应选针入度大的润滑脂。

( )7、液体静压轴承两表面相对速度为零时也能形成承载油膜。

( )8、液体静压轴承不需要两表面形成油楔。

( )9、滑动轴承设计中选用较大的宽径比B/d和较小的相对间隙 可以提高承载能力。

( )10、高速的轴应选用滑动轴承，低速的轴应选用滚动轴承。

( )11、液体摩擦滑动轴承的载荷较大时应选用较大的轴承间隙。

( )12、滑动轴承的宽径比B/d不能过大，也不能过小；如过大轴承不易装拆，如过小则轴承强度降低。

( )13、液体动压轴承和液体静压轴承都必须用油泵供给压力油以支撑外载并润滑轴承。

( )14、当径向载荷相对轴承转动时，可以在轴颈上开纵向油槽进行润滑。

( )15、立轴的径向滑动轴承，环形油槽宜开设在轴承的上端。

( )16、增加动压滑动轴承最小油膜厚度的有效措施是减小轴承宽径比。

( )17、增大润滑油粘度可以增大动压滑动轴承的最小油膜厚度。

( )18、采用多油楔轴承可以提高轴承稳定性，而不能提高轴承承载能力。

( )19、重载低速滑动轴承宜选用粘度高的润滑油。

( )20、润滑油的油性是指形成液体动压润滑油膜的能力。

( )21、润滑油的油性是指吸附在金属表面形成边界油膜的能力。

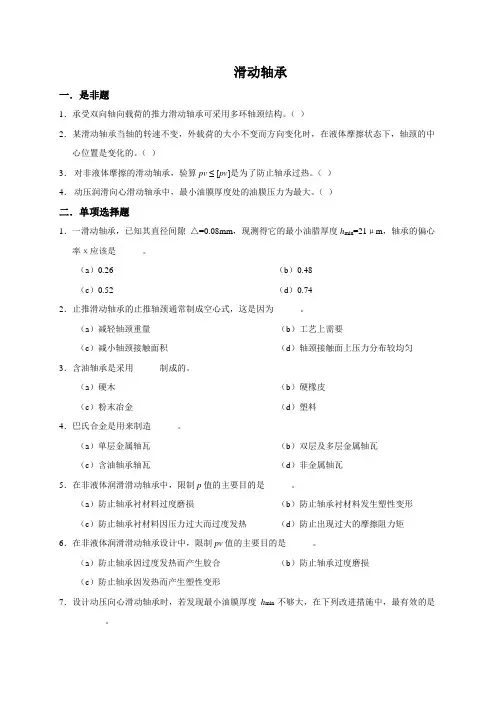

滑动轴承一．是非题1．承受双向轴向载荷的推力滑动轴承可采用多环轴颈结构。

（）2．某滑动轴承当轴的转速不变，外载荷的大小不变而方向变化时，在液体摩擦状态下，轴颈的中心位置是变化的。

（）3．对非液体摩擦的滑动轴承，验算pv ≤ [pv]是为了防止轴承过热。

（）4．动压润滑向心滑动轴承中，最小油膜厚度处的油膜压力为最大。

（）二．单项选择题1．一滑动轴承，已知其直径间隙△=0.08mm，现测得它的最小油腊厚度h min=21μm，轴承的偏心率χ应该是______。

（a）0.26 （b）0.48（c）0.52 （d）0.742．止推滑动轴承的止推轴颈通常制成空心式，这是因为______。

（a）减轻轴颈重量（b）工艺上需要（c）减小轴颈接触面积（d）轴颈接触面上压力分布较均匀3．含油轴承是采用______制成的。

（a）硬木（b）硬橡皮（c）粉末冶金（d）塑料4．巴氏合金是用来制造______。

（a）单层金属轴瓦（b）双层及多层金属轴瓦（c）含油轴承轴瓦（d）非金属轴瓦5．在非液体润滑滑动轴承中，限制p值的主要目的是______。

（a）防止轴承衬材料过度磨损（b）防止轴承衬材料发生塑性变形（c）防止轴承衬材料因压力过大而过度发热（d）防止出现过大的摩擦阻力矩6．在非液体润滑滑动轴承设计中，限制pv值的主要目的是______。

（a）防止轴承因过度发热而产生胶合（b）防止轴承过度磨损（c）防止轴承因发热而产生塑性变形7．设计动压向心滑动轴承时，若发现最小油膜厚度h min不够大，在下列改进措施中，最有效的是______。

（a）增大相对间隙ψ（b）增大供油量（c）减小轴承的宽径比B/d（d）换用粘度较低的润滑油8．设计液体摩擦动压向心滑动轴承时，若通过热平衡计算，发现轴承温度太高，可通过__ __来改善。

（a）减少供油量（b）增大相对间隙B/（d）改用粘度较高的润滑油（c）增大轴承宽径比d9．向心滑动轴承的相对间隙ψ，通常是根据______进行选择。

机械设计一、选择题（共25道）1、循环特性r=－1的变应力是( )应力。

A．对称循环变B、脉动循环变C．非对称循环变D．静2、选取V带型号，主要取决于( )。

A．带的线速度B．带的紧边拉力C．带的有效拉力D．带传递的功率和小带轮转速3、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称( )。

A. 液体摩擦B.半液体摩擦C.混合摩擦D.边界摩擦4、普通平键联接强度校核的内容主要是( )。

A.校核键侧面的挤压强度B.校核键的剪切强度C.AB两者均需校核D．校核磨损5、温度升高时，润滑油的粘度( )。

A.随之升高B.保持不变C．随之降低 D.可能升高也可能降低。

6、为了实现两根相交轴之间的传动,可以采用( )A.人字齿圆柱齿轮传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动7、齿轮传动中,轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分8、普通平键的长度应( )A .稍长于轮毂的长度B.略短于轮毂的长度C.是轮毂长度的三倍D.是轮毂长度的二倍9、键的截面尺寸b×h主要是根据( )来选择。

A.传递扭矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径10、当两个被联接件之一太厚不宜制成通孔,且联接不需要经常拆装时,宜采用( )A.螺栓联接B.螺钉联接C.双头螺柱联接D.紧定螺钉联接11、滚动轴承在一般转速下的主要失效形式是( )A.过大的塑性变形B.过度磨损C.疲劳点蚀D.胶合12、联轴器和离合器均具有的主要作用是( )A.补偿两轴的综合位移B.联接两轴，使其旋转并传递转矩C.防止机器过载D.缓和冲击和振动13、下列联轴器中,能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器14、机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目15、铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构,其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆16、闭式硬齿面齿轮传动的主要失效形式是( )A.齿面胶合B.轮齿疲劳折断C.齿面磨粒磨损D.轮齿过载折断17、若两构件组成低副,则其接触形式为( )A.面接触B.点或线接触C.点或面接触D.线或面接触18、齿面接触疲劳强度设计准则针对的齿轮失效形式是( )A.齿面点蚀B.齿面胶合C.齿面磨损D.轮齿折断19、在下列四种型号的滚动轴承中，( )必须成对使用。

CHENG《机械设计基础》考试题库 一、 填空题 1. 机械是（机器）和（机构）的总称。

2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3. 平面机构的自由度计算公式为：（32）。

4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比 （n 12）= （D 21）= （z 2/ z 1）。

5. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。

6. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。

7. 平面连杆机构的死点是指（从动件与连杆共线的）位置。

8. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。

9. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。

10. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。

11. 带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σσ1＋σb1＋σc 。

12. 渐开线的形状取决于（基）圆。

13. 一对齿轮的正确啮合条件为：（m 1 = m 2）与（α 1 = α2）。

14. 一对齿轮连续传动的条件为：（重合度1>ε）。

15. 齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑性变形）和（轮齿折断）。

16. 蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。

17. 常用的轴系支承方式有（向心）支承和（推力）支承。

18. 轴承6308，其代号表示的意义为（6：深沟球轴承、3：直径代号，08：内径为Φ40）。

19. 润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。

20. 轴按所受载荷的性质分类，自行车前轴是（心轴）。

21. 在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角）形螺纹自锁性最好。

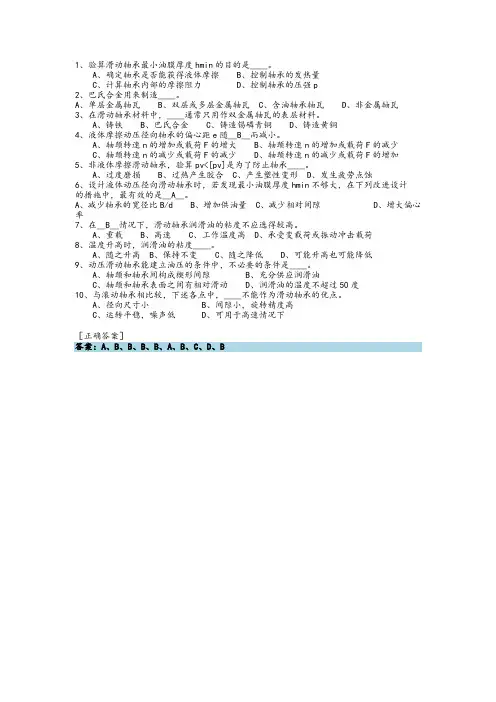

1、验算滑动轴承最小油膜厚度hmin的目的是＿＿。

A、确定轴承是否能获得液体摩擦B、控制轴承的发热量C、计算轴承内部的摩擦阻力D、控制轴承的压强p2、巴氏合金用来制造＿＿。

A、单层金属轴瓦B、双层或多层金属轴瓦C、含油轴承轴瓦D、非金属轴瓦3、在滑动轴承材料中，＿＿通常只用作双金属轴瓦的表层材料。

A、铸铁B、巴氏合金C、铸造锡磷青铜D、铸造黄铜4、液体摩擦动压径向轴承的偏心距e随＿B＿而减小。

A、轴颈转速n的增加或载荷F的增大B、轴颈转速n的增加或载荷F的减少C、轴颈转速n的减少或载荷F的减少D、轴颈转速n的减少或载荷F的增加5、非液体摩擦滑动轴承，验算pv<[pv]是为了防止轴承＿＿。

A、过度磨损B、过热产生胶合C、产生塑性变形D、发生疲劳点蚀6、设计液体动压径向滑动轴承时，若发现最小油膜厚度hmin不够大，在下列改进设计的措施中，最有效的是＿A＿。

A、减少轴承的宽径比B/dB、增加供油量C、减少相对间隙D、增大偏心率7、在＿B＿情况下，滑动轴承润滑油的粘度不应选得较高。

A、重载B、高速C、工作温度高D、承受变载荷或振动冲击载荷8、温度升高时，润滑油的粘度＿＿。

A、随之升高B、保持不变C、随之降低D、可能升高也可能降低9、动压滑动轴承能建立油压的条件中，不必要的条件是＿＿。

A、轴颈和轴承间构成楔形间隙B、充分供应润滑油C、轴颈和轴承表面之间有相对滑动D、润滑油的温度不超过50度10、与滚动轴承相比较，下述各点中，＿＿不能作为滑动轴承的优点。

A、径向尺寸小B、间隙小，旋转精度高C、运转平稳，噪声低D、可用于高速情况下［正确答案］答案：A、B、B、B、B、A、B、C、D、B。

第16章滑动轴承【思考题】16-1 滑动轴承的性能特点有哪些？主要的应用场合有哪些？16-2 滑动轴承的主要结构型式有哪几种？各有什么特点？16-3 轴承材料应具备哪些性能？是否存在着能同时满足这些性能的材料？16-4 非液体润滑轴承的设计依据是什么？限制p和pv的目的是什么？16-5 液体动压润滑的必要条件是什么？叙述向心滑动轴承形成动压油膜的过程？16-6 找出一滑动轴承应用实例，确定滑动轴承类型，分析其特点和选用的原因。

A级能力训练题1.下述各点中，不能作为优点的滑动轴承是________。

（1）径向尺寸小（2）内部间隙小，旋转精度高（3）运转平稳，噪音小（4）没有极限转速限制，可用于高速2.含油轴承是采用________制成的。

（1）硬木（2）塑料（3）硬橡胶（4）粉末冶金3.在下述材料中，不能作为滑动轴承轴瓦或轴承衬材料的是________。

（1）GCr15 （2）HT250（3）ZQSn10-5 （4）ZChSnSb11-64.在滑动轴承轴瓦或轴承衬的材料中，承载能力最高的是________。

（1）灰铸铁（2）巴氏合金（3）铅锡表青铜（4）铅青铜等铜基轴承合金5.滑动轴承在液体摩擦工况下的摩擦系数很小，约为__________。

（1）0.1～0.8 （2）0.01～0.08（3）0.001～0.008 （4）0.0001～0.00086.滑动轴承校核pv值、蜗杆传动进行温升计算都是为了防止__________出现失效。

（1）胶合（2）点蚀（3）磨损（4）塑性变形7.在非液体摩擦滑动轴承设计中，限制比压p的主要目的是__________。

（1）防止轴承衬的塑性变形（2）防止轴承衬的过度磨损（3）防止轴承因过热而胶合（4）防止轴承因发热而卡死8.验算滑动轴承最小油膜厚度h min的目的是 __________。

（1）确定轴承是否能获得液体摩擦（2）控制轴承的发热量（3）计算轴承内部的摩擦阻力（4）控制轴承的压力p9.下列各类机械设备中，只采用滑动轴承的是________。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中,能实现急回运动的是BA．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构2．平面连杆机构中，当传动角γ较大时,则AA．机构的传力性能较好B。

机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：DA. 压力角不变B。

啮合角不变C．节圆半径不变D。

基圆半径不变【】4．渐开线齿轮实现连续传动时,其重合度为DA．ε<0 B.ε=0 C.ε〈1 D。

ε≥1 【】5。

塑性材料制成的零件进行静强度计算时,其极限应力为BA．σB B. σs C. σ0 D。

σ－1【】6. 下列四种螺纹中，自锁性能最好的是BA．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹D。

锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其AA．挤压强度 B. 剪切强度C．弯曲强度D。

耐磨性【】8．一对相啮合的圆柱齿轮的Z2〉Z1，b1〉b2，其接触应力的大小是CA．σH1〈σH2B。

σH1 >σH2C。

σH1=σH2 D。

可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为AA．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大D。

三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：CA．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11。

带传动中，弹性滑动DA．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于AA.σ1+σb1+σc B。

习题与参考答案一、选择题(从给出的A、B、C、D中选一个答案)1 验算滑动轴承最小油膜厚度h min的目的是。

A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题2图所示的下列几种情况下，可能形成流体动力润滑的有。

3 巴氏合金是用来制造。

A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦4 在滑动轴承材料中，通常只用作双金属轴瓦的表层材料。

A. 铸铁B. 巴氏合金C. 铸造锡磷青铜D. 铸造黄铜5 液体润滑动压径向轴承的偏心距e 随 而减小。

A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大6 不完全液体润滑滑动轴承，验算][pv pv ≤是为了防止轴承 。

A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时，若发现最小油膜厚度h min 不够大，在下列改进设计的措施中，最有效的是 。

A. 减少轴承的宽径比d l /B. 增加供油量C. 减少相对间隙ψD. 增大偏心率χ 8 在 情况下，滑动轴承润滑油的粘度不应选得较高。

A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷 9 温度升高时，润滑油的粘度 。

A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中，不必要的条件是 。

A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 的比值。

A. 质量B. 密度C. 比重D. 流速 12 润滑油的 ，又称绝对粘度。

A. 运动粘度B. 动力粘度C. 恩格尔粘度D. 基本粘度 13 下列各种机械设备中， 只宜采用滑动轴承。

《机械设计》课程试题（二）一、填空题（25分）[每空1分]1、滚动轴承轴系一端固定一端游动的固定方式常用在或情况下。

2、dn值大的滚动轴承应采用润滑，而dn值小的滚动轴承可采用润滑。

3、滑动轴承保证液体动压润滑的条件有。

４、混合摩擦（非液体摩擦）滑动轴承计算应校核、、值。

５、列举两种刚性联轴器的名称，并说明是否具有补偿轴向。

径向或角向位移的能力：，。

６、轴按所受载荷性质分类，只承受弯矩的称轴；只承受扭矩称轴；承受弯矩和扭矩称轴。

７、直齿圆锥齿轮的当量齿数Ｚｖ＝；标准模数和压力角在；受力分析和强度计算用直径。

８、带传动的主要失效形式为和。

９、带工作是截面上产生的应力有，，。

10、在齿轮传动中，大小齿轮的接触应力是等的，大小齿轮的弯曲应力是等的。

二、选择题（11分）[每空1分]一、选择题：1、滚动轴承内圈与轴配合的正确标注应为。

A .Ф30H7/k6 B. Ф30H7 C .Ф30k62、下列滚动轴承密封装置，其中是属于接触式密封，而是属于非接触式密封。

Ａ.毡圈密封Ｂ.甩油环Ｃ.密封环Ｄ.缝隙密封３、在情况下，滑动轴承润滑油的粘度不应选得较高。

Ａ.重载Ｂ.高速Ｃ.工作温度Ｄ.高承受变载或冲击振动载荷４、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称。

Ａ.液体摩擦Ｂ.半液体摩擦Ｃ.混合摩擦Ｄ.边界摩擦５、半圆键联接当采用双键时两键应布置。

Ａ.在周向相隔９０ºＢ.在周向相隔１２０ºＣ.在周向相隔１８０ºＤ.在轴向沿同一直线６、为了提高受轴向变载荷螺栓联接的疲劳强度，应。

Ａ.增加螺栓刚度。

Ｂ.降低螺栓刚度。

Ｃ.降低被联接件刚度。

７、弹簧Ａ的刚度为Ｋ１，弹簧Ｂ的刚度为Ｋ２，两弹簧并联的刚度为。

Ａ. Ｋ１Ｂ. Ｋ２Ｃ. Ｋ１＋Ｋ２Ｄ. Ｋ１Ｋ２／（Ｋ１＋Ｋ２）８、强度等级为６.8级的螺栓材料σｓ＝ＭＰａ。

Ａ. ６００Ｂ. ８００Ｃ. ６８０Ｄ. ４８０９、链轮中心距已定，合理确定链传动的链长时，应取。

滑动轴承一 选择题(1) 宽径比d B /是设计滑动轴承时首先要确定的重要参数之一，通常取 d B / C 。

A. 1~10B.0.1~1C. 0.3~1.5D. 3~5(2) 下列材料中 C 不能作为滑动轴承轴瓦或轴承衬的材料。

A. ZSnSb11Cu6B. HT200C. GCr15D. ZCuPb30(3) 在非液体润滑滑动轴承中，限制p 值的主要目的是 C 。

A. 防止出现过大的摩擦阻力矩B. 防止轴承衬材料发生塑性变形C. 防止轴承衬材料过度磨损D. 防止轴承衬材料因压力过大而过度发热(4) 在滑动轴承材料中， B 通常只用于作为双金属或三金属轴瓦的表层材料。

A. 铸铁B. 轴承合金C. 铸造锡磷青铜D. 铸造黄铜(5) 在滑动轴承轴瓦材料中，最易用于润滑充分的低速重载轴承的是 C 。

A. 铅青铜B. 巴氏合金C. 铝青铜D. 锡青铜(6) 滑动轴承的润滑方法，可以根据 A C 来选择。

A. 平均压强pB. 3pvC. 轴颈圆周速度vD. pv 值(7) B 不是静压滑动轴承的特点。

A. 起动力矩小B. 对轴承材料要求高C. 供油系统复杂D. 高、低速运转性能均好(8) 设计液体动压径向滑动轴承时，若通过热平衡计算发现轴承温升过高，下列改进措施中，有效的是 C 。

A. 增大轴承宽径比B. 减小供油量C. 增大相对间隙D. 换用粘度较高的油(9) 巴氏合金用于制造 B 。

A. 单层金属轴瓦B. 双层及多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦(10) 含油轴承是采用 D 制成的。

A. 塑料B. 石墨 C 铜合金 D. 多孔质金属(11) 下述材料中， C 是轴承合金(巴氏合金)。

A. 20CrMnTiB. 38CrMnMoC. ZSnSb11Cu6D. ZCuSnl0Pbl(12) 液体摩擦动压径向轴承的偏心距e 随 B 而减小。

A. 轴颈转速n 的增加或载荷F 的增加B. 轴颈转速n 的增加或载荷F 的减少C. 轴颈转速n 的减少或载荷F 的减少D. 轴颈转速n 的减少或载荷F 的增加(13) 温度升高时，润滑油的粘度 C 。
