《机械设计基础》课程
复习参考题
2013年元月
第一章 概 论
一、填空题
1、在完整的机构中由三类构件组成，分别为 、 和机架。
2、机械装置中 是运动的单元体， 是制造的单元体。
3、机械零件由于某种原因丧失正常工作能力称之为 。
4、机器和机构总称为 。
二、简答题
1、机械零件常见的失效形式有哪些?
2、机械零件常用的材料有哪些？
第二章 平面机构的运动简图及自由度
一、填空题
1、构件的自由度是指 。
2、两构件之间以线接触所组成的平面运动副，称为 副，它产生 个约束，而保留 个自由度。
3、机构中的运动副是指 。
4、机构具有确定的相对运动条件是原动件数 机构的自由度。
5、在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入
_____个约束，构件数、约束数与·机构自由度的关系是 。
6、在平面机构中，具有两个约束的运动副是 副，具有一个约束的运动副是 副 。
7、计算平面机构自由度的公式为Ｆ= ，应用此公式时应注意判断：((A)) 铰链，((B)) 自由度，((C)) 约束。
8、机构中的复合铰链是指 ；
局部自由度是指 ；虚约束是指 。
二、选择题
1、有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 。
1
教 案
编号：QD—0706—13 版本：C/0 流水号：
科 目 机械基础 班 级 12机电（10） 授课日期 第10 周-1
课 题 第9章 其他常用机构 课 时 2
授课方式 讲授、演示、讨论 辅助教具 变速机构
间歇机构
教
学
目
标 了解变速机构的特点、常用种类，间歇机构的常用种类 作业布置 本节练习册习题
拟用时间 5分钟
重 点 变速机构、变向机构的工作特点，间歇机构的运动特点及基本组成。
难 点 实现变速变向的原理，间歇运动的实现方式。
教
学
回
顾
说 明
授课教师： 审阅签名：
提交日期：20121016 审阅日期： 2 教学过程
教学方法 教 学 内 容
教师提问法
（约5分钟）
讲授新课
讲授、讨论
（约20分钟）
第一步：复习上节课内容
凸轮机构中，主动件和从动件的运动特点？常见的凸轮形式有哪些？从动件的形式有哪些？
第二步：讲授新课

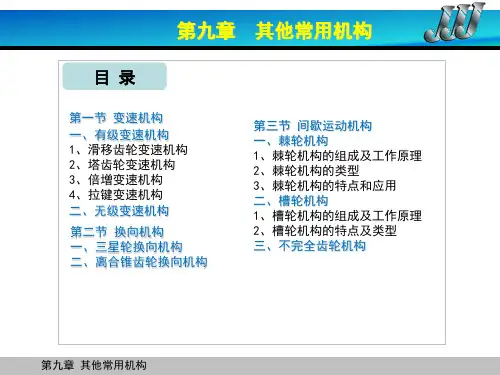

§9-1 变速机构
一、什么是变速机构：输入转速不变，而具有不同的输出转速的传动装置称～。
讨论：为什么要设变速机构呢？
满足不同的输出要求，如起步慢点，正常运行快，停止时慢——变速。
二、分类
有级变速
无级变速
1、有级变速机构及类型：在输入转速不变的条件下，使输出轴获得一定的转速级数。
滑移齿轮变速机构
塔齿轮变速机构
倍增速变速机构
拉键变速机构
滑移齿轮变速机构：
3 教学过程
教学方法 教 学 内 容
学生讨论
（约5分钟）
讲授
（约5分钟）
讨论
（约5分钟）
拉键变速机构：
1－弹簧键
2－从动套筒轴
《机械基础》课程标准
页脚内容12

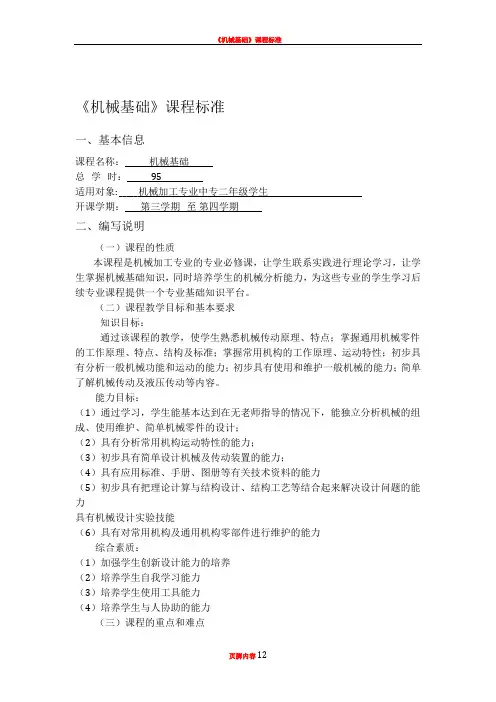

《机械基础》课程标准
一、基本信息
课程名称： 机械基础
总 学 时： 95
适用对象: _____机械加工专业中专二年级学生 __
开课学期： 第三学期 至 第四学期
二、编写说明
（一）课程的性质
本课程是机械加工专业的专业必修课，让学生联系实践进行理论学习，让学生掌握机械基础知识，同时培养学生的机械分析能力，为这些专业的学生学习后续专业课程提供一个专业基础知识平台。
（二）课程教学目标和基本要求
知识目标：
通过该课程的教学，使学生熟悉机械传动原理、特点；掌握通用机械零件的工作原理、特点、结构及标准；掌握常用机构的工作原理、运动特性；初步具有分析一般机械功能和运动的能力；初步具有使用和维护一般机械的能力；简单了解机械传动及液压传动等内容。
能力目标：
（1）通过学习，学生能基本达到在无老师指导的情况下，能独立分析机械的组成、使用维护、简单机械零件的设计；
（2）具有分析常用机构运动特性的能力；
（3）初步具有简单设计机械及传动装置的能力；
（4）具有应用标准、手册、图册等有关技术资料的能力
（5）初步具有把理论计算与结构设计、结构工艺等结合起来解决设计问题的能力
具有机械设计实验技能
（6）具有对常用机构及通用机构零部件进行维护的能力
综合素质：
（1）加强学生创新设计能力的培养
（2）培养学生自我学习能力
（3）培养学生使用工具能力
（4）培养学生与人协助的能力
（三）课程的重点和难点 《机械基础》课程标准
页脚内容12 本课程的讲授跨两个学期，分为《基础知识》、《机械传动》、《机械零部件》和《液压、气压传动》四部分。本课程重点是基础知识模块；掌握机械传动, 培养分析问题和解决问题的能力；难点是基础知识模块。

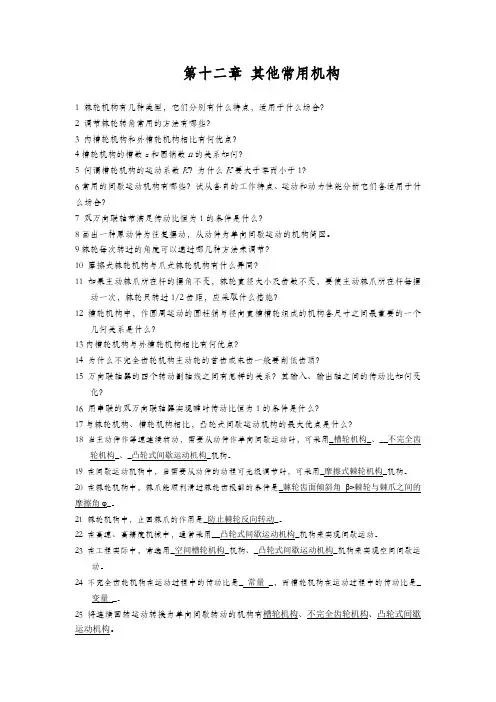

第十二章 其他常用机构
1 棘轮机构有几种类型，它们分别有什么特点，适用于什么场合？
2 调节棘轮转角常用的方法有哪些？
3 内槽轮机构和外槽轮机构相比有何优点？
4槽轮机构的槽数z和圆销数n的关系如何？
5 何谓槽轮机构的运动系数K？为什么K要大于零而小于1？
6常用的间歇运动机构有哪些？试从各自的工作特点、运动和动力性能分析它们各适用于什么场合？
7 双万向联轴节满足传动比恒为1的条件是什么？
8画出一种原动件为往复摆动，从动件为单向间歇运动的机构简图。
9棘轮每次转过的角度可以通过哪几种方法来调节？
10 摩擦式棘轮机构与爪式棘轮机构有什么异同？
11如果主动棘爪所在杆的摆角不变，棘轮直径大小及齿数不变，要使主动棘爪所在杆每摆动一次，棘轮只转过1/2齿距，应采取什么措施？
12槽轮机构中，作圆周运动的圆柱销与径向直槽槽轮组成的机构各尺寸之间最重要的一个几何关系是什么？
13内槽轮机构与外槽轮机构相比有何优点？
14 为什么不完全齿轮机构主动轮的首齿或末齿一般要削低齿顶？
15万向联轴器的四个转动副轴线之间有怎样的关系？其输入、输出轴之间的传动比如何变化？
16 用串联的双万向联轴器实现瞬时传动比恒为1的条件是什么？
17与棘轮机构、槽轮机构相比，凸轮式间歇运动机构的最大优点是什么？
18当主动件作等速连续转动，需要从动件作单向间歇运动时，可采用_槽轮机构_、__不完全齿轮机构_、_凸轮式间歇运动机构_机构。
19 在间歇运动机构中，当需要从动件的动程可无级调节时，可采用_摩擦式棘轮机构_机构。
20 在棘轮机构中，棘爪能顺利滑过棘轮齿根部的条件是_棘轮齿面倾斜角β>棘轮与棘爪之间的摩擦角φ_。
21 棘轮机构中，止回棘爪的作用是_防止棘轮反向转动_。
22 在高速、高精度机械中，通常采用__凸轮式间歇运动机构_机构来实现间歇运动。
23 在工程实际中，常选用_空间槽轮机构_机构、_凸轮式间歇运动机构_机构来实现空间间歇运动。
