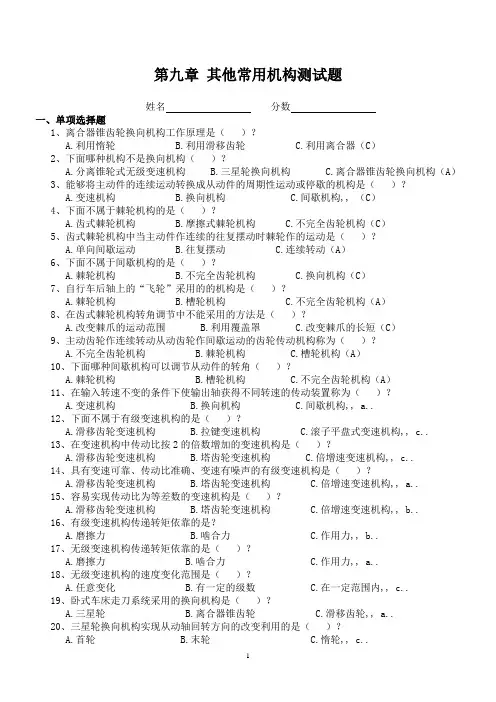

第九章 其他常用机构测试题
姓名 分数
一、单项选择题
1、离合器锥齿轮换向机构工作原理是（ ）？
A.利用惰轮 B.利用滑移齿轮 C.利用离合器（C）
2、下面哪种机构不是换向机构（ ）？
A.分离锥轮式无级变速机构 B.三星轮换向机构 C.离合器锥齿轮换向机构（A）
3、能够将主动件的连续运动转换成从动件的周期性运动或停歇的机构是（ ）？
A.变速机构 B.换向机构 C.间歇机构,, （C）
4、下面不属于棘轮机构的是（ ）？
A.齿式棘轮机构 B.摩擦式棘轮机构 C.不完全齿轮机构（C）
5、齿式棘轮机构中当主动件作连续的往复摆动时棘轮作的运动是（ ）？
A.单向间歇运动 B.往复摆动 C.连续转动（A）
6、下面不属于间歇机构的是（ ）？
A.棘轮机构 B.不完全齿轮机构 C.换向机构（C）
7、自行车后轴上的“飞轮”采用的的机构是（ ）？
A.棘轮机构 B.槽轮机构 C.不完全齿轮机构（A）
8、在齿式棘轮机构转角调节中不能采用的方法是（ ）？
A.改变棘爪的运动范围 B.利用覆盖罩 C.改变棘爪的长短（C）
9、主动齿轮作连续转动从动齿轮作间歇运动的齿轮传动机构称为（ ）？
A.不完全齿轮机构 B.棘轮机构 C.槽轮机构（A）
10、下面哪种间歇机构可以调节从动件的转角（ ）？
A.棘轮机构 B.槽轮机构 C.不完全齿轮机构（A）
1
教 案
编号：QD—0706—13 版本：C/0 流水号：
科 目 机械基础 班 级 12机电（10） 授课日期 第10 周-1
课 题 第9章 其他常用机构 课 时 2
授课方式 讲授、演示、讨论 辅助教具 变速机构
间歇机构
教
学
目
标 了解变速机构的特点、常用种类，间歇机构的常用种类 作业布置 本节练习册习题
拟用时间 5分钟
重 点 变速机构、变向机构的工作特点，间歇机构的运动特点及基本组成。
难 点 实现变速变向的原理，间歇运动的实现方式。
教
学
回
顾
说 明
授课教师： 审阅签名：
提交日期：20121016 审阅日期： 2 教学过程
教学方法 教 学 内 容
教师提问法
（约5分钟）
讲授新课
讲授、讨论
（约20分钟）
第一步：复习上节课内容
凸轮机构中，主动件和从动件的运动特点？常见的凸轮形式有哪些？从动件的形式有哪些？
第二步：讲授新课
§9-1 变速机构
一、什么是变速机构：输入转速不变，而具有不同的输出转速的传动装置称～。
讨论：为什么要设变速机构呢？
满足不同的输出要求，如起步慢点，正常运行快，停止时慢——变速。
二、分类
有级变速
无级变速
1、有级变速机构及类型：在输入转速不变的条件下，使输出轴获得一定的转速级数。
滑移齿轮变速机构
塔齿轮变速机构
倍增速变速机构
拉键变速机构
滑移齿轮变速机构：
3 教学过程
教学方法 教 学 内 容
学生讨论
（约5分钟）
讲授
（约5分钟）
讨论
（约5分钟）
拉键变速机构：
1－弹簧键
2－从动套筒轴

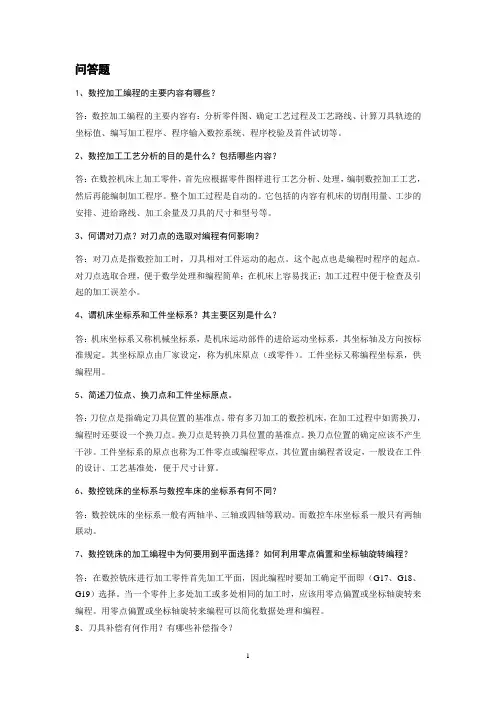

1 问答题
1、数控加工编程的主要内容有哪些？
答：数控加工编程的主要内容有：分析零件图、确定工艺过程及工艺路线、计算刀具轨迹的坐标值、编写加工程序、程序输入数控系统、程序校验及首件试切等。
2、数控加工工艺分析的目的是什么？包括哪些内容？
答：在数控机床上加工零件，首先应根据零件图样进行工艺分析、处理，编制数控加工工艺，然后再能编制加工程序。整个加工过程是自动的。它包括的内容有机床的切削用量、工步的安排、进给路线、加工余量及刀具的尺寸和型号等。
3、何谓对刀点？对刀点的选取对编程有何影响？
答：对刀点是指数控加工时，刀具相对工件运动的起点。这个起点也是编程时程序的起点。对刀点选取合理，便于数学处理和编程简单；在机床上容易找正；加工过程中便于检查及引起的加工误差小。
4、谓机床坐标系和工件坐标系？其主要区别是什么？
答：机床坐标系又称机械坐标系，是机床运动部件的进给运动坐标系，其坐标轴及方向按标准规定。其坐标原点由厂家设定，称为机床原点（或零件）。工件坐标又称编程坐标系，供编程用。
5、简述刀位点、换刀点和工件坐标原点。
答：刀位点是指确定刀具位置的基准点。带有多刀加工的数控机床，在加工过程中如需换刀，编程时还要设一个换刀点。换刀点是转换刀具位置的基准点。换刀点位置的确定应该不产生干涉。工件坐标系的原点也称为工件零点或编程零点，其位置由编程者设定，一般设在工件的设计、工艺基准处，便于尺寸计算。
6、数控铣床的坐标系与数控车床的坐标系有何不同？
答：数控铣床的坐标系一般有两轴半、三轴或四轴等联动。而数控车床坐标系一般只有两轴联动。
7、数控铣床的加工编程中为何要用到平面选择？如何利用零点偏置和坐标轴旋转编程？
答：在数控铣床进行加工零件首先加工平面，因此编程时要加工确定平面即（G17、G18、G19）选择。当一个零件上多处加工或多处相同的加工时，应该用零点偏置或坐标轴旋转来编程。用零点偏置或坐标轴旋转来编程可以简化数据处理和编程。

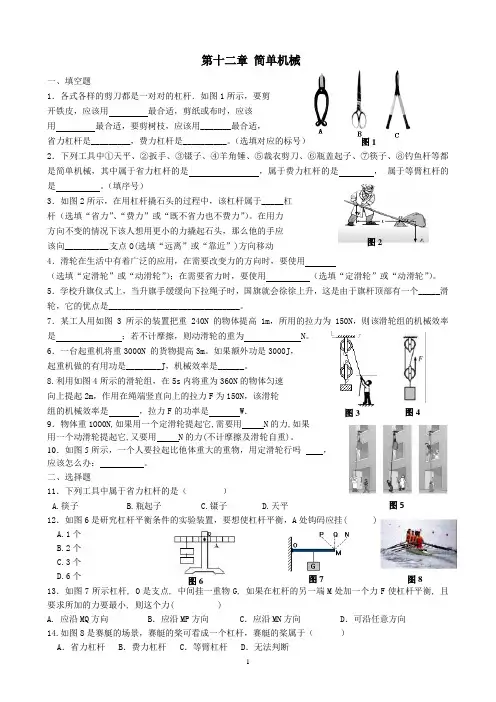

1 第十二章 简单机械
一、填空题
1．各式各样的剪刀都是一对对的杠杆．如图1所示，要剪
开铁皮，应该用 最合适，剪纸或布时，应该
用 最合适，要剪树枝，应该用_______最合适，
省力杠杆是_________，费力杠杆是__________。（选填对应的标号）
2．下列工具中①天平、②扳手、③镊子、④羊角锤、⑤裁衣剪刀、⑥瓶盖起子、⑦筷子、⑧钓鱼杆等都是简单机械，其中属于省力杠杆的是 ，属于费力杠杆的是 ， 属于等臂杠杆的是 。（填序号）
3．如图2所示，在用杠杆撬石头的过程中，该杠杆属于_____杠
杆（选填“省力”、“费力”或“既不省力也不费力”）。在用力
方向不变的情况下该人想用更小的力撬起石头，那么他的手应
该向__________支点O(选填“远离”或“靠近”)方向移动
4．滑轮在生活中有着广泛的应用，在需要改变力的方向时，要使用
（选填“定滑轮”或“动滑轮”）；在需要省力时，要使用 （选填“定滑轮”或“动滑轮”）。
5．学校升旗仪式上，当升旗手缓缓向下拉绳子时，国旗就会徐徐上升，这是由于旗杆顶部有一个_____滑轮，它的优点是______________________________。
7．某工人用如图3所示的装置把重240N的物体提高1m，所用的拉力为150N，则该滑轮组的机械效率是 ；若不计摩擦，则动滑轮的重为 N。
6．一台起重机将重3000N 的货物提高3m。如果额外功是3000J，
起重机做的有用功是________J，机械效率是______。
8.利用如图4所示的滑轮组，在5s内将重为360N的物体匀速
向上提起2m，作用在绳端竖直向上的拉力F为150N，该滑轮
组的机械效率是 ，拉力F的功率是 W．
