带地下室高层房屋建筑框架柱子嵌固部位箍筋加密范围

有关11G101-1图集框架梁、柱箍筋加密的新规定（11G101-1新图集学习资料）一、框架梁箍筋加密区范围的规定：1.抗震等级为一级，箍筋加密区为2.0h b, 且≥500mm。

2.抗震等级为二、三、四级，箍筋加密区为1.5h b, 且≥500mm。

3、框架梁加腋构造注意当梁、柱中心线之间的偏心距大于该方向柱宽度的1/4时，一般设计会进行梁加腋。

注意箍筋加密区应从加腋的弯折点开始算起。

二、框架柱箍筋的加密区的规定：1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

三、“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？1、“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。

所以，就其在梁上的位置来说，是相同的。

其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。

2、“构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋”的规格和间距的规定，也是相同的。

即：当梁宽≤350时，拉筋直径为6mm；当梁宽＞350时，拉筋直径为8mm。

拉筋间距为非加密区箍筋间距的两倍。

当设有多排拉筋时，上下两排拉筋竖向错开设置。

3、“构造钢筋”纯粹是按构造设置，即不必进行力学计算。

“抗扭钢筋”是需要设计人员进行抗扭计算才能确定其钢筋规格和根数的。

抗震设防框架工程中的梁、柱箍筋加密区规定1）、首层柱的加密区有三个，别离为：下部的长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；若是该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）、首层以上柱箍筋别离为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；若是该柱采用绑扎搭接，那么搭接范围内同时需要加密。

一、和：连梁是指两头与相连且小于5的梁（具体条文详见“高规”第条）；框架梁是指两头与相连的梁，或两头与墙相连但跨高比不小于5的梁。

二者相同的地方在于：一方面从的角度来讲，在抗震时都希望第一在框架梁或连梁上出现而不是在框架柱或剪力墙上，即所谓“”或“强墙弱连梁”；另一方面从构造的角度来讲，二者都必需知足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必需知足抗震的的要求，对应于相同的框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

二者不相同的地方在于，在时，允许连梁的刚度有大幅度的降低，在某些情形下乃至能够让其退出工作，可是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定是不宜搭在连梁上的，可是次梁是能够搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁能够分为加密区和非加密区，二是对连梁的作了明确的规定即“墙体水平应作为连梁的腰筋在连梁范围内拉通持续配置；当连梁截面高度大于700mm时，其双侧面沿梁高范围设置的纵向（腰筋）的直径不该小于10mm，间距不该大于200mm；对跨高比不大于的连梁，梁双侧的纵向构造钢筋（腰筋）的面积不该小于%”且将其纳入了强条的规定，而框架梁的腰筋只要知足“当梁的高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及)的截面面积不该小于腹板截面面积bhw的%，且其间距不宜大于200mm。

１带地下室高层房屋建筑框架柱子嵌固部位箍筋加密范围施工中,遇到有些带地下室高层房屋建筑框架柱子不仅要求地下室顶板以上得首层框架柱在H1／3得高度范围内加密,而且还要求最底下那层地下室柱子还要对箍筋进行加密;有些工程只要求地下室顶板以上得首层框架柱在Ｈ1／3得高度范围内加密,不要求地下室柱子箍筋加密；这两种设计对嵌固部位箍筋加密范围得要求不一样，究竟那种就是对得？最底下那层地下室柱子箍筋加密到底需要不需要,就是对还就是不对？在具体工程中,要按照《高层建筑箱形与筏形基础技术规范》(ＪGＪ6—1999)得规定来确定上部结构得嵌固部位，现将该规范得有关条文摘录如下:5.１.３高层建筑得地下室采用箱形或筏形基础,且地下室四周回填土为分层夯实时,上部结构得嵌固部位可按下列原则确定:５.1.3、1 单层地下室为箱基,上部结构为框架、剪力墙或框剪结构时,上部结构得嵌固部位可取箱基得顶部(图５、1、３ａ);5．1．3、２采用箱基得多层地下室及采用筏基得地下室,对于上部结构为框架、剪力墙或框剪结构得多层地下室,当地下室得层间侧移刚度大于等于上部结构层间侧移刚度得1、５倍时,地下一层结构顶部可作为上部结构得嵌固部位(图５、１、3b、ｃ），否则认为上部结构嵌固在箱基或筏基得顶部。

上部结构为框架或框剪结构，其地下室墙得间距尚应符合表5、1、3得要求；５.1．3、3对于上部结构为框筒或筒中筒结构得地下室,当地下一层结构顶板整体性较好,平面刚度较大且无大洞口,地下室得外墙能承受上部结构通过地下一层顶板传来得水平力或地震作用时,地下一层结构顶部可作为上部结构得嵌固部位(图5、1、3ｂ、ｃ)。

地下室墙得间距表5．1.3抗震设防烈度非抗震设计6°，7°8°9°≤4B,且≤60m ≤4B,且≤50ｍ≤3B,且≤40m ≤2Ｂ，且≤30m从以上条文我们瞧到带地下室高层房屋建筑框架柱子嵌固部位，设计需要按照不同得结构形式来考虑。

箍筋加密区的设置和计算规则如下：
1.柱箍筋加密范围是：底层柱（底层柱的柱根系指地下室的顶面或无地下室情况的基础顶
面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6，及500mm三者数值中的最大者为加密范围。

2.梁箍筋加密范围：加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的
梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高，而且加密区间总长均要满足大于500mm，如果不满足大于500mm，按500mm长度进行加密。

1 带地下室高层房屋建筑框架柱子嵌固部位箍筋加密围施工中，遇到有些带地下室高层房屋建筑框架柱子不仅要求地下室顶板以上的首层框架柱在H1/3的高度围加密，而且还要求最底下那层地下室柱子还要对箍筋进行加密；有些工程只要求地下室顶板以上的首层框架柱在H1/3的高度围加密，不要求地下室柱子箍筋加密；这两种设计对嵌固部位箍筋加密围的要求不一样，究竟那种是对的？最底下那层地下室柱子箍筋加密到底需要不需要，是对还是不对？在具体工程中，要按照《高层建筑箱形与筏形基础技术规》（JGJ 6—1999）的规定来确定上部结构的嵌固部位，现将该规的有关条文摘录如下：5.1.3 高层建筑的地下室采用箱形或筏形基础，且地下室四周回填土为分层夯实时，上部结构的嵌固部位可按下列原则确定：5.1.3.1 单层地下室为箱基，上部结构为框架、剪力墙或框剪结构时，上部结构的嵌固部位可取箱基的顶部（图5.1.3ａ）；5.1.3.2 采用箱基的多层地下室及采用筏基的地下室，对于上部结构为框架、剪力墙或框剪结构的多层地下室，当地下室的层间侧移刚度大于等于上部结构层间侧移刚度的1.5倍时，地下一层结构顶部可作为上部结构的嵌固部位（图5.1.3ｂ、ｃ），否则认为上部结构嵌固在箱基或筏基的顶部。

上部结构为框架或框剪结构，其地下室墙的间距尚应符合表5.1.3的要求；5.1.3.3 对于上部结构为框筒或筒中筒结构的地下室，当地下一层结构顶板整体性较好，平面刚度较大且无大洞口，地下室的外墙能承受上部结构通过地下一层顶板传来的水平力或地震作用时，地下一层结构顶部可作为上部结构的嵌固部位（图5.1.3ｂ、ｃ）。

地下室墙的间距表5.1.3抗震设防烈度非抗震设计6°，7°8°9°≤4B，且≤60m ≤4B，且≤50m ≤3B，且≤40m ≤2B，且≤30m从以上条文我们看到带地下室高层房屋建筑框架柱子嵌固部位，设计需要按照不同的结构形式来考虑。

箍筋加密规范篇一：梁柱箍筋加密的规定梁柱箍筋加密的规定对于有抗震设防的结构，为提高框架节点的承载力和结构的抗震能力必须按以下规定配置足够数量的箍筋：框架柱中箍筋加密区应是柱两端在高度等于矩形截面长边尺寸或园柱截面直径、柱净高的1/6、500mm三者中的最大值范围内；框架梁中箍筋加密区应是一级框架梁端2倍梁高范围内和二～四级框架梁端1.5倍梁高范围内，箍筋应当加密，且加密区长度不应小于500mm，其第一个箍筋应设置在距离节点边缘50mm以内；对于绑扎接头的钢筋搭接长度范围内的箍筋间距不应大于100mm。

梁：主次梁节点部位，弯起钢筋部位需至少加三道箍筋且按加密方式加设，间距小于等于100mm柱：若柱子为短柱（虽然该情况不多，但也不排除有此情况设计）即（柱高）/（矩形截面长边长度）小于等于4，则全部箍筋需要加密。

篇二：箍筋加密区部位箍筋加密区都设在什么部位2009-06-19 20:06加密是对于抗震结构来说的。

根据抗震等级的不同，加密的规定也不同。

一般来说，对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密。

梁端的加密区长度一般取1.5倍的梁高。

柱子加密区长度一般区1/6每层柱子的高度。

但最底层（一层）柱子的根部应取1/3的高度。

对于特别情况下的柱子还应全部加密。

详细的可以参看《抗震设计规范》。

简支梁两端,1.5倍梁高处,悬挑梁全段加密03G101-1平法梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？1、“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。

所以，就其在梁上的来说，是相同的。

其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。

“构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋” 的规格和间距的规定，也是相同的。

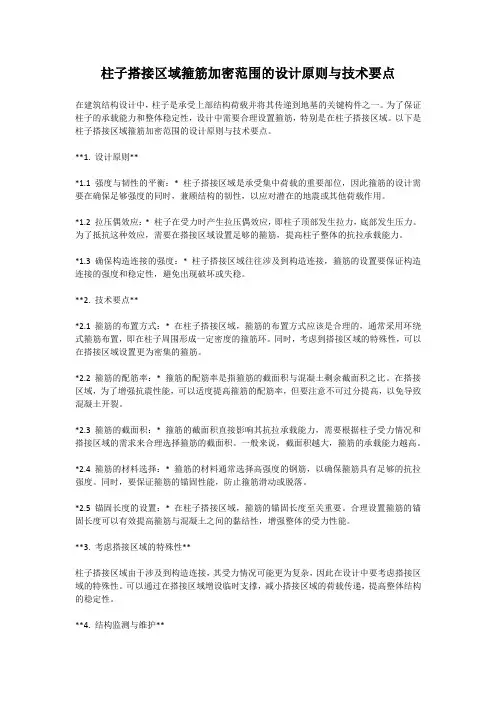

柱子搭接区域箍筋加密范围的设计原则与技术要点在建筑结构设计中，柱子是承受上部结构荷载并将其传递到地基的关键构件之一。

为了保证柱子的承载能力和整体稳定性，设计中需要合理设置箍筋，特别是在柱子搭接区域。

以下是柱子搭接区域箍筋加密范围的设计原则与技术要点。

**1. 设计原则***1.1 强度与韧性的平衡：* 柱子搭接区域是承受集中荷载的重要部位，因此箍筋的设计需要在确保足够强度的同时，兼顾结构的韧性，以应对潜在的地震或其他荷载作用。

*1.2 拉压偶效应：* 柱子在受力时产生拉压偶效应，即柱子顶部发生拉力，底部发生压力。

为了抵抗这种效应，需要在搭接区域设置足够的箍筋，提高柱子整体的抗拉承载能力。

*1.3 确保构造连接的强度：* 柱子搭接区域往往涉及到构造连接，箍筋的设置要保证构造连接的强度和稳定性，避免出现破坏或失稳。

**2. 技术要点***2.1 箍筋的布置方式：* 在柱子搭接区域，箍筋的布置方式应该是合理的，通常采用环绕式箍筋布置，即在柱子周围形成一定密度的箍筋环。

同时，考虑到搭接区域的特殊性，可以在搭接区域设置更为密集的箍筋。

*2.2 箍筋的配筋率：* 箍筋的配筋率是指箍筋的截面积与混凝土剩余截面积之比。

在搭接区域，为了增强抗震性能，可以适度提高箍筋的配筋率，但要注意不可过分提高，以免导致混凝土开裂。

*2.3 箍筋的截面积：* 箍筋的截面积直接影响其抗拉承载能力，需要根据柱子受力情况和搭接区域的需求来合理选择箍筋的截面积。

一般来说，截面积越大，箍筋的承载能力越高。

*2.4 箍筋的材料选择：* 箍筋的材料通常选择高强度的钢筋，以确保箍筋具有足够的抗拉强度。

同时，要保证箍筋的锚固性能，防止箍筋滑动或脱落。

*2.5 锚固长度的设置：* 在柱子搭接区域，箍筋的锚固长度至关重要。

合理设置箍筋的锚固长度可以有效提高箍筋与混凝土之间的黏结性，增强整体的受力性能。

**3. 考虑搭接区域的特殊性**柱子搭接区域由于涉及到构造连接，其受力情况可能更为复杂，因此在设计中要考虑搭接区域的特殊性。

1 带地下室高层房屋建筑框架柱子嵌固部位箍筋加密范围施工中，遇到有些带地下室高层房屋建筑框架柱子不仅要求地下室顶板以上的首层框架柱在H1/3的高度范围内加密，而且还要求最底下那层地下室柱子还要对箍筋进行加密；有些工程只要求地下室顶板以上的首层框架柱在H1/3的高度范围内加密，不要求地下室柱子箍筋加密；这两种设计对嵌固部位箍筋加密范围的要求不一样，究竟那种是对的？最底下那层地下室柱子箍筋加密到底需要不需要，是对还是不对？在具体工程中，要按照《高层建筑箱形与筏形基础技术规范》（JGJ 6—1999）的规定来确定上部结构的嵌固部位，现将该规范的有关条文摘录如下：5.1.3 高层建筑的地下室采用箱形或筏形基础，且地下室四周回填土为分层夯实时，上部结构的嵌固部位可按下列原则确定：5.1.3.1 单层地下室为箱基，上部结构为框架、剪力墙或框剪结构时，上部结构的嵌固部位可取箱基的顶部（图5.1.3ａ）；5.1.3.2 采用箱基的多层地下室及采用筏基的地下室，对于上部结构为框架、剪力墙或框剪结构的多层地下室，当地下室的层间侧移刚度大于等于上部结构层间侧移刚度的1.5倍时，地下一层结构顶部可作为上部结构的嵌固部位（图5.1.3ｂ、ｃ），否则认为上部结构嵌固在箱基或筏基的顶部。

上部结构为框架或框剪结构，其地下室墙的间距尚应符合表5.1.3的要求；5.1.3.3 对于上部结构为框筒或筒中筒结构的地下室，当地下一层结构顶板整体性较好，平面刚度较大且无大洞口，地下室的外墙能承受上部结构通过地下一层顶板传来的水平力或地震作用时，地下一层结构顶部可作为上部结构的嵌固部位（图5.1.3ｂ、ｃ）。

地下室墙的间距表5.1.3非抗震设计抗震设防烈度6°，7°8°9°≤4B，且≤60m≤4B，且≤50m≤3B，且≤40m≤2B，且≤30m从以上条文我们看到带地下室高层房屋建筑框架柱子嵌固部位，设计需要按照不同的结构形式来考虑。

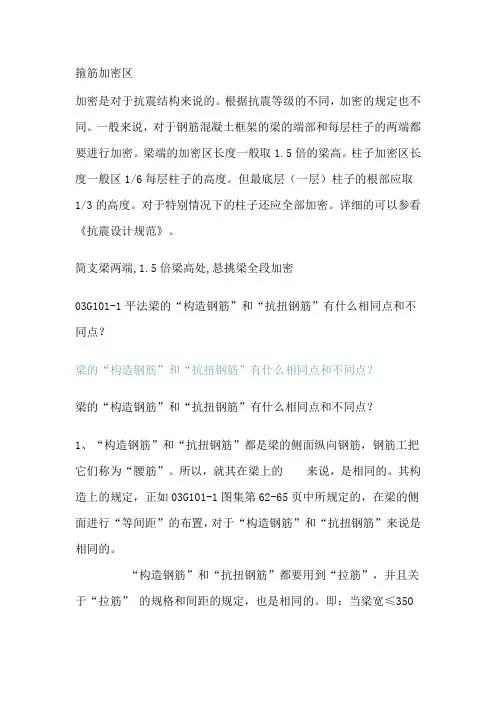

箍筋加密区加密是对于抗震结构来说的。

根据抗震等级的不同，加密的规定也不同。

一般来说，对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密。

梁端的加密区长度一般取1.5倍的梁高。

柱子加密区长度一般区1/6每层柱子的高度。

但最底层（一层）柱子的根部应取1/3的高度。

对于特别情况下的柱子还应全部加密。

详细的可以参看《抗震设计规范》。

简支梁两端,1.5倍梁高处,悬挑梁全段加密03G101-1平法梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？1、“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。

所以，就其在梁上的来说，是相同的。

其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。

“构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋” 的规格和间距的规定，也是相同的。

即：当梁宽≤350时，拉筋直径为6mm；当梁宽＞350时，拉筋直径为8mm。

拉筋间距为非加密区箍筋间距的两倍。

当设有多排拉筋时，上下两排拉筋竖向错开设置。

在这里需要说明一下，上述的“拉筋间距为非加密区箍筋间距的两倍”，只是给出一个计算拉筋间距的算法。

例如，梁箍筋的标注为φ8@100/200(2) ，可以看出，非加密区箍筋间距为200mm，则拉筋间距为200*2=400mm 。

但是，有些人却提出“拉筋在加密区按加密区箍筋间距的两倍，在非加密区按非加密区箍筋间距的两倍”，这是错误的理解。

不过，在前面的叙述中可以明确一点，那就是“拉筋的规格和间距”是施工图纸上不给出的，需要施工人员自己来计算。

2、然而，“构造钢筋”和“抗扭钢筋”更多的是它们的不同点。

(1) “构造钢筋”纯粹是按构造设置，即不必进行力学计算。

《混凝土结构设计规范》10.2.16条指出：当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋（不包括梁上、下部受力钢筋及架立钢筋）的截面面积不应小于腹板截面面积bhw的0.1% ，且其间距不宜大于200mm 。

结构柱子顶部箍筋加密区范围
结构柱子顶部箍筋加密区范围是指在柱子顶部一定长度范围内，加密设置箍筋的区域。

这个区域的设置是为了增强柱子的承载能力，防止柱子在受到外力作用时发生破坏。

在建筑结构设计中，柱子是承担重量的主要构件之一。

为了确保柱子的承载能力，设计师需要在柱子的顶部设置箍筋加密区。

这个区域的范围一般是柱子顶部长度的1.5倍到2倍左右，具体的范围需要根据柱子的尺寸、荷载和使用条件等因素来确定。

在加密区域内，箍筋的数量和间距要比其他部位密集。

一般来说，箍筋的间距不应超过柱子直径的1/4，箍筋的数量也应根据柱子的尺寸和荷载来确定。

在加密区域外，箍筋的数量和间距可以逐渐减少，但是仍然需要满足设计要求。

结构柱子顶部箍筋加密区的设置可以有效地提高柱子的承载能力和抗震性能。

在地震等自然灾害发生时，柱子往往是最容易受到破坏的构件之一。

如果柱子的顶部没有加密区，就容易发生断裂或者弯曲等破坏情况，从而导致整个建筑结构的崩塌。

而加密区的设置可以有效地增强柱子的抗震性能，减少破坏的风险。

总之，结构柱子顶部箍筋加密区的设置是建筑结构设计中非常重要的
一环。

设计师需要根据柱子的尺寸、荷载和使用条件等因素来确定加
密区的范围和箍筋的数量和间距，以确保柱子的承载能力和抗震性能。

在实际施工中，施工人员也需要按照设计要求进行加密区的设置和箍
筋的布置，以确保建筑结构的安全可靠。

抗震设计时框架柱箍筋设置抗震设计时框架柱箍筋设置有哪些？1、箍筋应为封闭式，其末端应做成135°弯钩且弯钩末端平直段长度不应小于10倍的箍筋直径，且不应小于75mm；2、箍筋加密区的箍筋肢距，一级不宜大于200mm，二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm.每隔一根纵向钢筋宜在两个方向有箍筋约束；采纳拉筋组合箍时，拉筋宜紧靠纵向钢筋并勾住封闭箍；3、柱非加密区的箍筋，其体积配箍率不宜小于加密区的一半；其箍筋间距，不应大于加密区箍筋间距的2倍，且一、二级不应大于10倍纵向钢筋直径，三、四级不应大于15倍纵向钢筋直径。

剪力墙的截面厚度是多少？1、一、二级剪力墙，底部加强部位不应小于200mm，其他部位不应小于160mm；无端柱或翼墙的一字形独立剪力墙，底部加强部位不应小于220mm，其它部位不应小于180mm；2、三、四级剪力墙的截面厚度不应小于160mm；无端柱或无翼墙的一字形独立剪力墙，底部加强部位截面厚度不应小于180mm；3、非抗震设计的剪力墙的截面厚度不应小于160mm；4、剪力墙井筒中，分隔电梯井或管道井的墙肢截面厚度可适当减小，但不宜小于160mm.抗震设计时框架柱箍筋加密区的范围有哪些？1、底层柱的上端和其他各层柱的两端，应取矩形截面柱之长边尺寸（或圆形截面柱之直径）、柱净高之1/6和500mm 三者之最大值范围；2、底层柱刚性地面上、下各500mm的范围；3、底层柱柱根以上1/3柱净高的范围；4、剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围；5、一、二级框架角柱的全高范围；6、需要提高变形力量的柱的全高范围。

框架柱的纵向钢筋配置有哪些？1、抗震设计时，宜采纳对称配筋。

2、抗震设计时，截面尺寸大于400mm的柱，其纵向钢筋间距不宜大于200mm；非抗震设计时，柱纵向钢筋间距不宜大于300mm；柱纵向钢筋净距均不应小于50mm.3、全部纵向钢筋的配筋率不宜大于5%.4、一级且剪跨比不大于2的柱，其单侧纵向受拉钢筋的配筋率不宜大于1.2%.5、边柱、角柱及剪力墙端柱考虑地震作用组合产生小偏心受拉时，柱内纵筋总截面面积应比计算值增加25%.抗震设计时短肢剪力墙有哪些设计要点？1、截面厚度不应小于200mm；2、一、二、三级短肢剪力墙的轴压比，在底部加强部位分别不宜大于0.45、0.50、0.55，一字形截面短肢剪力墙的轴压比限值再相应削减0.1；在底部加强部位以上的其他部位不宜大于上述规定值加0.05；3、除底部加强部位的短肢剪力墙应调整剪力设计值外，其他各层一、二级、三级短肢剪力墙的剪力设计值应分别乘以增大系数1.4、1.2和1.1；4、短肢剪力墙边缘约束构件的设置应符合要求；5、短肢剪力墙的全部竖向钢筋的配筋率，底部加强部位一、二级不宜小于1.2%，三、四级不宜小于1.0%；其他部位一、二级不宜小于1.0%，三、四级不宜小于0.8%；6、不宜在一字形短肢剪力墙布置平面外与之相交的单侧楼面梁。

在钢筋混凝土工程中钢筋接头是必然存在的，接头分绑扎、焊接和机械接头。

焊接和机械接头因为只存在接头点所以无需进行箍筋加密，而绑扎接头是有长度的，并且相互绑扎的两根钢筋不仅在水**向上产生相对滑移而且在垂直方向上产生混凝土局部挤压裂缝，所以接头区域加强配箍构造措施对保证搭接传力极为重要。

对于抗震与非抗震结构，其接头区域的配箍要求是不同的。

《混凝土结构设计规范》第11.1.8条，当为抗震设计时，“在纵向受力钢筋搭接接长度范围内的箍筋，其直径不应小于搭接钢筋较大直径的0.25倍，其间距不应大于搭接钢筋较小直径的5倍，全不应大于100㎜。

”当为非抗震设计时，《混凝土结构设计规范》第9.4.5条规定：“在纵向受力钢筋搭接长度范围内应配置箍筋，其直径不应小于搭接钢筋较大直径的0.25倍。

当钢筋受拉时，箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100㎜；当钢筋受压时，箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200㎜。

当受压钢筋直径＞25㎜时，尚应在搭接接头两个端面外100㎜范围内各设置两个箍筋。

”理解《混凝土结构设计规范》中这两个关键性条文对读懂平法是有帮助的，平法中的规定也是来自于规范，并没有超越规范，平法是规范的延伸。

03G101-1《钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图》（以下简称“平法”）中第8页第2.2.2条“当柱（包括芯柱）纵筋筋采用搭接连接时，且为抗震设计时，在柱纵筋搭接长度范围内（应避开柱端的箍筋加密区）的箍筋均应按≤5d（d为柱纵筋较小直径）及≤100的间距加密。

当为非抗震设计时，在柱纵筋搭接长度范围内的箍筋加密，应由设计者另行注明。

”第54页至59页（抗震框架梁）第7条：“当梁纵筋（不包括侧面G打头的构造筋）采用绑扎搭接接长时，箍筋应加密。

”用一句话概括之：抗震设计时，搭接区箍筋加密；非抗震设计时，搭接区可不加密。

另外需要说明的是搭接区箍筋范围不仅仅是搭接长度范围内而是包括相邻两接头之间的距离。

构造柱箍筋加密规定从基础一直到檐口高度范围内的箍筋加密柱（一）、基础层1、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}2、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算（软件中是按三根）。

（二）、中间层1、柱纵筋KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度2、柱箍筋KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1 03G101-1中，关于柱箍筋的加密区的规定如下 :1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

（三）、顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同1、角柱角柱顶层纵筋长度：2、内筋内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d 直锚（≥Lae）：梁高－保护层(四)、外筋外侧钢筋锚固长度为：外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}柱顶部第一层：≥梁高－保护层＋柱宽－保护层＋8d（保证65%伸入梁内）柱顶部第二层：≥梁高－保护层＋柱宽－保护层注意：在GGJ V8.1中，内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层} （五）、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固： a、内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层 b、外侧钢筋锚固长度为：≥1.5Lae 注意：在GGJ V8.1中，内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d 直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层} （六）、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层注意：在GGJ V8.1中，处理同上。

框架柱箍筋最小区间1. 简介框架柱箍筋最小区间是指在建筑结构中，为了增强柱子的抗震性能和承载能力，需要在柱子周围加设钢筋箍筋。

而框架柱箍筋的最小区间是指两根相邻箍筋之间的最小距离。

2. 箭筋的作用框架结构是一种常见的建筑结构形式，其主要由柱子和梁组成。

在地震或其他外力作用下，柱子承受着巨大的压力和弯曲力。

为了增强柱子的抗震性能和承载能力，需要在其周围加设钢筋箍筋。

钢筋箍筋主要起到以下几个作用： - 增加柱子的抗震性能：钢筋箍筋可以将不同部分的混凝土连接起来，形成一个整体，提高结构的整体刚度和稳定性。

- 提高柱子的承载能力：钢筋箍筋可以有效地抵抗柱子受压时产生的侧向变形，提高了柱子的承载能力。

- 防止柱子的纵向钢筋产生滑移：钢筋箍筋可以将柱子的纵向钢筋固定在一起，防止其产生滑移。

3. 框架柱箍筋的最小区间框架柱箍筋的最小区间是指两根相邻箍筋之间的最小距离。

这个最小区间是根据建筑设计规范和结构力学原理来确定的，其目的是确保箍筋能够发挥出最大的抗震效果。

3.1 确定最小区间的原则确定框架柱箍筋最小区间时，需要考虑以下几个原则： - 保证箍筋能够充分发挥作用：如果两根相邻箍筋之间距离过大，会导致局部混凝土无法得到有效约束，从而降低了整体结构的抗震性能。

- 避免过于密集：如果两根相邻箍筋之间距离过小，会增加施工难度，并且可能导致混凝土浇注不均匀或者钢筋拥挤，影响结构质量。

- 考虑柱子的尺寸和荷载：柱子的尺寸和荷载大小也会影响箍筋的最小区间，一般来说，柱子尺寸较大或者承载荷载较大的情况下，箍筋的最小区间会相对较大。

3.2 确定最小区间的计算方法确定框架柱箍筋最小区间时，可以采用以下两种常见的计算方法： - 经验公式法：根据经验公式计算出最小区间。

这种方法适用于一般情况下的框架结构设计。

-弹性力学法：根据弹性力学原理进行计算。

这种方法适用于复杂结构或者特殊情况下的框架结构设计。

具体计算方法需要根据具体的建筑设计规范和结构力学原理来确定，一般由专业工程师进行计算。

构造柱箍筋加密规定从基础一直到檐口高度范围内的箍筋加密柱（一）、基础层一、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算（软件中是按三根）。

（二）、中间层一、柱纵筋1、KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1 03G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

（三）、顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同一、角柱角柱顶层纵筋长度：一、内筋a、内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层二、外筋b、外侧钢筋锚固长度为：外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}柱顶部第一层：≥梁高－保护层＋柱宽－保护层＋8d（保证65%伸入梁内）柱顶部第二层：≥梁高－保护层＋柱宽－保护层注意：在GGJ V8.1中，内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层b、外侧钢筋锚固长度为：≥1.5Lae注意：在GGJ V8.1中，内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为：弯锚（≤L ae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层注意：在GGJ V8.1中，处理同上。
