学习11G101-1图集框架梁、柱的箍筋加密区的规定

图集学习：11G101-11、L A10-100/200 表示螺旋箍筋。

2、芯柱XZ3、环境类别一类为室内环境，二类、三类、四类，依次变恶劣。

梁：1、构造钢筋与抗扭钢筋的区别：构造钢筋其搭接与锚固长度可取15d；抗扭钢筋其搭接长度为Ll或Lle（抗震），锚固长度lae或la与方式同框架梁下部纵筋。

2、井字梁用单粗虚线表示，梁比板面高用单粗实线，作为支座的井字梁用双细虚线表示，高于板面用双细实线。

3、井字梁跨数的支座按框架梁定，井字梁之间没有支座。

4、框架梁第一排非通长筋支座延伸长度a0=柱（梁）边起延伸至Ln/3的位置，第二排非通长筋延伸长度伸至Ln/4。

Ln取相邻两跨较大跨长度。

5、悬挑梁上部第一排纵筋伸至梁端下弯，第二排伸出至3/4*l位置，l为悬挑净长；6、当梁（不包括框支梁）下部纵筋不全部伸入支座时，不伸入支座的梁下部纵筋截断点距支座边的距离，在标准构造详图中统一取为*本跨梁的净跨值。

7、非框架梁、井字梁的上部纵向钢筋在端部支座的锚固要求：当设计按照交接时，平直段伸至端支座对边后弯折，且平直段长度≥，弯折长度15d；当充分利用钢筋的抗拉强度时，直段伸至端支座对边后弯折，且平直段长度≥，弯折15d；（设计注明用哪种方式）11g才有8、非抗震，框架梁下部纵向钢筋在边支座和中间支座的锚固长度la，11g按充分利用钢筋的抗拉强度考虑【03g：为表中的非抗震锚固长度La。

抗震非抗震框架梁端支座弯锚都为15d，伸入、，中间支座直锚抗震或非抗震值La或Lae，+5d。

上部都是到端部扣保护层，弯锚15d。

】；当计算中不利用该钢筋的强度时，其伸入支座的锚固长度对于带肋的钢筋为12d，光面钢筋为15d；（此设计需要注明）9、非框架梁的下部纵向钢筋在中间支座和端支座的锚固长度：螺纹钢筋为12d，圆钢为15d。

【03g：下部纵筋直锚长度不足的时候也可以伸入到对边再弯锚15d。

上部都是到端部扣保护层或者伸入，弯锚15d。

箍筋加密
箍筋加密区是对于抗震结构来说的。

根据抗震等级的不同，箍筋加密区设置的规定也不同。

一般来说，对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密。

梁端的加密区长度一般取1.5倍的梁高。

柱子加密区长度一般取1 /6每层柱子的高度。

但最底层（一层）柱子的根部应取1/3的高度。

对于特别情况下的柱子还应全部加密。

详细的可以参看，《建筑抗震设计规范》（GB50011-2010）
加密范围是按照规范规定来的，没有具体的计算公式。

柱子和梁的加密区箍筋的设置方法为：
1、柱箍筋加密范围是：
底层柱（底层柱的主根系指地下室的顶面或无地下室情况的基础顶面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6,及500mm三者数值中的最大者为加密范围。

2、梁箍筋加密范围：
加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高，而且加密区间总长均要满足大于500mm，如果不满足大于500mm，按500mm长度进行加密。

3、详见国家建筑标准设计图集《11G101-1》
4、具体加密高度还应依据结构设计并应满足规范要求。

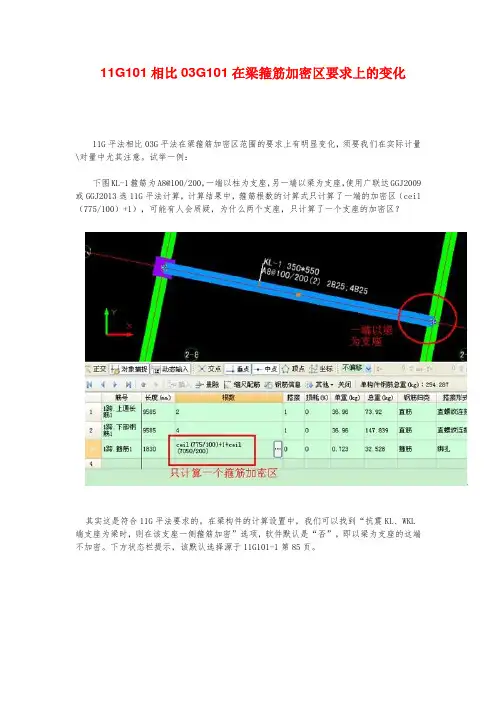

11G101相比03G101在梁箍筋加密区要求上的变化11G平法相比03G平法在梁箍筋加密区范围的要求上有明显变化，须要我们在实际计量\对量中尤其注意。

试举一例：下图KL-1箍筋为A8@100/200，一端以柱为支座，另一端以梁为支座，使用广联达GGJ2009或GGJ2013选11G平法计算，计算结果中，箍筋根数的计算式只计算了一端的加密区（ceil（775/100）+1），可能有人会质疑，为什么两个支座，只计算了一个支座的加密区？其实这是符合11G平法要求的。

在梁构件的计算设置中，我们可以找到“抗震KL、WKL 端支座为梁时，则在该支座一侧箍筋加密”选项，软件默认是“否”，即以梁为支座的这端不加密。

下方状态栏提示，该默认选择源于11G101-1第85页。

打开11G101-1第85页。

果然看到了关于这种情况下箍筋加密范围的说明：“（尽端为梁时）此端箍筋构造可不设加密区”。

我们的印象中，施工现场这个支座是加密的，为什么图集不一致呢？原来是遵循的图集不一致！在03G101-1第62、63页里，是这样规定的：这里并没有明确区分支座为梁的情况，我们理解为，尽端为梁，按照03平法，也须加密。

11G则明确了这种情况下无须加密，体现了11平法的“节约”原则。

在软件计量中，选择03规则，则计算两端加密；选择11规则，则未计算梁支座端的加密，软件自动适应了不同图集规范的变化。

通过此例我们发现，软件在处理新旧平法规定的时候是非常严谨的，计算结果的细微变化，背后是计算程序对国家规范全面而严格的执行。

11G的推广必然需要一定时间，施工人员因相对重经验轻理论而不可避免地会发生一些错误，例如本案中，在11G规范下，现场很可能会按照以往03G的经验，不必要地设置了两端加密，造成钢筋浪费或对量争议。

我们不妨借助软件加深对新平法的理解，从而协助指导施工，减少结算纠纷。

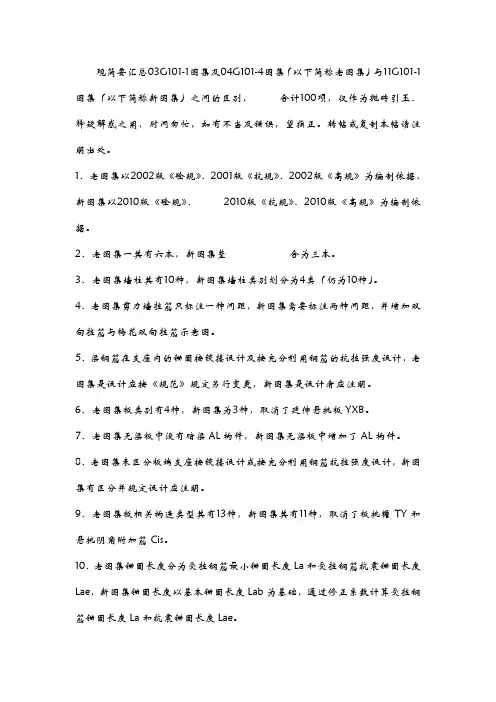

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

11G101-1框架柱、剪力墙、梁、板P53受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a1、新。

《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。

（表中，一、二级抗震等级Labe取1.15Lab，三级抗震等级取1.05，四级抗震取1.00）2、受拉钢筋的锚固长度Lae一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζa：1）带肋钢筋的公称直径大于25时，乘以1.10；2）锚固区保护层厚度3d时，乘以0.80；5d时，乘以0.70；中间时按内插值。

（与《混凝土结构设计规范》GB50010－2010第8.3.2条一致）3、图籍注：HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。

4、新。

当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。

（与《混凝土结构设计规范》GB50010-2010第8.3.1条一致。

在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚）5、新。

钢筋种类：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa 钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

《混凝土结构设计规范》GB50010-2010第4.2.1条：混凝土结构的钢筋应按下列规定选用：1纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋；2箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋；P54混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造（一）混凝土保护层的最小厚度（mm）1、板、墙15mm；梁、柱20mm。

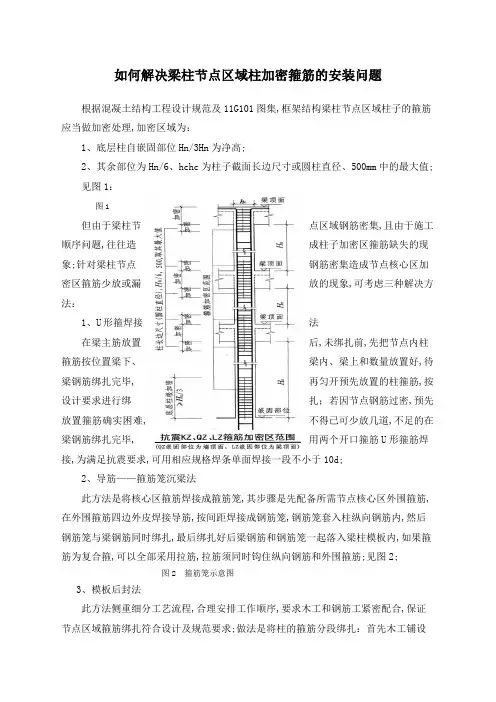

如何解决梁柱节点区域柱加密箍筋的安装问题根据混凝土结构工程设计规范及11G101图集,框架结构梁柱节点区域柱子的箍筋应当做加密处理,加密区域为：1、底层柱自嵌固部位Hn/3Hn为净高;2、其余部位为Hn/6、hchc为柱子截面长边尺寸或圆柱直径、500mm中的最大值;见图1：图1但由于梁柱节点区域钢筋密集,且由于施工顺序问题,往往造成柱子加密区箍筋缺失的现象;针对梁柱节点钢筋密集造成节点核心区加密区箍筋少放或漏放的现象,可考虑三种解决方法：1、U形箍焊接法在梁主筋放置后,未绑扎前,先把节点内柱箍筋按位置梁下、梁内、梁上和数量放置好,待梁钢筋绑扎完毕,再匀开预先放置的柱箍筋,按设计要求进行绑扎；若因节点钢筋过密,预先放置箍筋确实困难,不得已可少放几道,不足的在梁钢筋绑扎完毕,用两个开口箍筋U形箍筋焊接,为满足抗震要求,可用相应规格焊条单面焊接一段不小于10d;2、导筋——箍筋笼沉梁法此方法是将核心区箍筋焊接成箍筋笼,其步骤是先配备所需节点核心区外围箍筋,在外围箍筋四边外皮焊接导筋,按间距焊接成钢筋笼,钢筋笼套入柱纵向钢筋内,然后钢筋笼与梁钢筋同时绑扎,最后绑扎好后梁钢筋和钢筋笼一起落入梁柱模板内,如果箍筋为复合箍,可以全部采用拉筋,拉筋须同时钩住纵向钢筋和外围箍筋;见图2;图2 箍筋笼示意图3、模板后封法此方法侧重细分工艺流程,合理安排工作顺序,要求木工和钢筋工紧密配合,保证节点区域箍筋绑扎符合设计及规范要求;做法是将柱的箍筋分段绑扎：首先木工铺设梁底模,尽早给钢筋工提供施工面,但不铺设梁侧模板和楼板模板,钢筋工先将柱箍绑至梁底下；其次再穿好框架梁底筋后绑扎节点区箍筋；最后在钢筋工绑完框架梁钢筋和柱箍筋后,木工再铺梁侧模板、楼板底板以及柱侧模板;这样的安排可能要增加绑扎框架梁钢筋使用的操作架,这时可以用工具式脚手架来解决;如果楼板底模是用钢管做顶撑,也可以先搭顶撑架,利用它来做绑扎梁钢筋的操作架;。

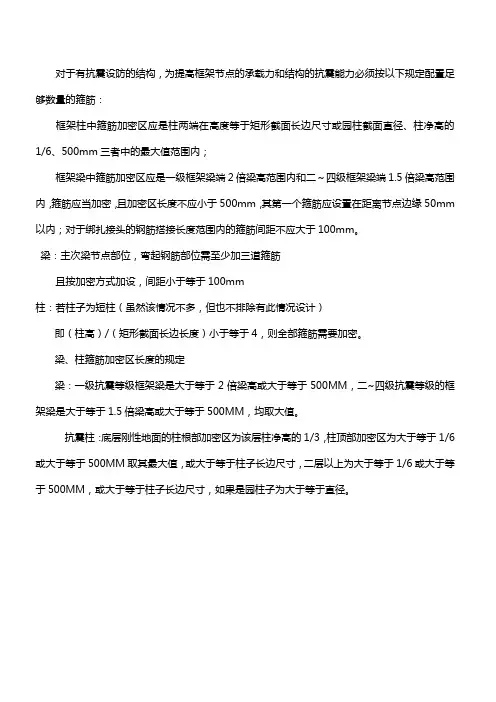

对于有抗震设防的结构，为提高框架节点的承载力和结构的抗震能力必须按以下规定配置足够数量的箍筋：
框架柱中箍筋加密区应是柱两端在高度等于矩形截面长边尺寸或园柱截面直径、柱净高的1/6、500mm三者中的最大值范围内；
框架梁中箍筋加密区应是一级框架梁端2倍梁高范围内和二～四级框架梁端1.5倍梁高范围内，箍筋应当加密，且加密区长度不应小于500mm，其第一个箍筋应设置在距离节点边缘50mm以内；对于绑扎接头的钢筋搭接长度范围内的箍筋间距不应大于100mm。

梁：主次梁节点部位，弯起钢筋部位需至少加三道箍筋
且按加密方式加设，间距小于等于100mm
柱：若柱子为短柱（虽然该情况不多，但也不排除有此情况设计）
即（柱高）/（矩形截面长边长度）小于等于4，则全部箍筋需要加密。

梁、柱箍筋加密区长度的规定
梁：一级抗震等级框架梁是大于等于2倍梁高或大于等于500MM，二~四级抗震等级的框架梁是大于等于1.5倍梁高或大于等于500MM，均取大值。

抗震柱：底层刚性地面的柱根部加密区为该层柱净高的1/3，柱顶部加密区为大于等于1/6或大于等于500MM取其最大值，或大于等于柱子长边尺寸，二层以上为大于等于1/6或大于等于500MM，或大于等于柱子长边尺寸，如果是园柱子为大于等于直径。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

1G101-1图集新要点概览翻样软件面临新考验，时间紧任务重，看哪家率先完成对新图集的跟进升级，我们期待着。

一，保护层定义及其加5，在54页表及注4。

原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。

原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。

以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。

那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。

也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。

二，锚固长度及修正系数，在53页。

新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数应用条件趋于精准。

在锚固长度修正系数表中，还有5个修正系数没有包含在内，即：直径大于25、环氧树脂钢筋、施工中易受扰动的场合、锚固区保护层厚度，都有各自的修正系数需要连乘进去；基本锚固长度是按照四级抗震标准制定的，表中数值已经在四级抗震的基础上分别乘以1.15和1.05得出各级抗震数值再经四舍五入取整，可直接选用。

三，机械锚固形式，在55页左上。

原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。

箍筋加密区间距最佳答案柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

1、连梁和框架梁：连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。
