三端稳压块7805、7905、317封装形式、外围电路及实用电路
2009-11-19 00:52
7805 7815 78xx 输出＋电压xx 伏，7905 7915 79... 输出－电压xx伏。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

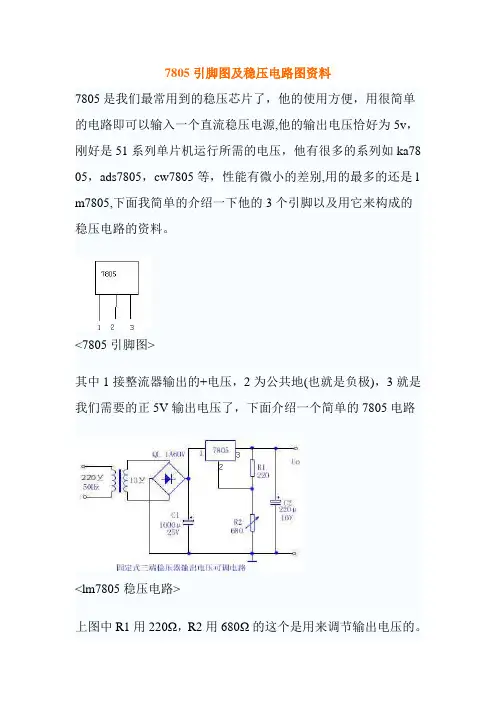

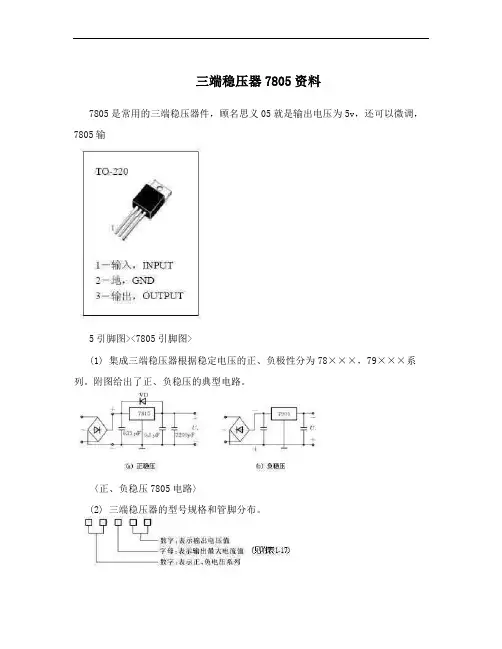

7805管脚图与应用原
理 /content/090419/16/95213_3187706.html 7805管脚图与应用原理图

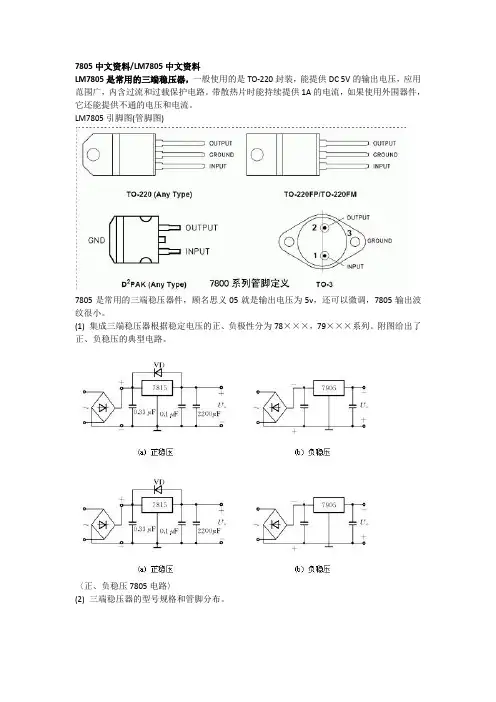

7805典型应用电路图:
78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。
调节电位器RP，即可一定范围内调节输出电压。
当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。
下图为扩大输出电流的应用电路。
VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。
R1为偏置电阻。
该电路最大输出电流取决于VT2的参数。
下图为提高输入电压的应用电路。
78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。
VT、R1和 VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。
Ui端的最大输入电压仅取决于VT的耐压。
集成稳压器还可以用作恒流源。
下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。
79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。
79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。
79XX系列集成稳压器的应用电路也很简单。
下图所示为输出-5V直流电压的稳压电源电路，IC采用集成稳压器7905，输出电流较大时应配上散热板。
同时运用78XX和79XX稳压器，可以组成正、负对称输出的稳压电路。
下图所示为±5V稳压电源电路，IC1采用固定正输出集成稳压器7805，IC2采用固定负输出集成稳压器7905，VD1、VD2为保护二极管，用以防止正或负输入电压有一路未接入时损坏集成稳压器。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
317原理
LM117/LM317 /home/space.php?uid =17388&do=blog&id=487
１，是美国国家半导体公司的三端可调正稳压器集成电路。
２，LM117/LM317 的输出电压范围是1.2V至37V。
可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
３，具有输出短路、过流、过热保护以及调整管安全工作区保护。
４，它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
５，LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
６，通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
７，LM117/LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317
的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
８，LM317相关参数如下：
VI-O 输入－输出电压差 40 V
IO 输出电流内部限制
工作结温
LM317 0到125
功耗内部限制
储存温度 -65到150 ℃
９，LM317工作原理：
LM317 的输入最高电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.
1，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1，D2用于保护LM317。
Uo=(1+R2/R1)*1.25
317 系列稳压块的型号很多：例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源（其电路的基本形式如下图所示）。
稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。
作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK 等，其输出电压变化范围是 Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输
出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为
1.5mA——5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
如果用317稳压块制作稳压电源时（如图所示），没有注意317稳压块的最小稳定工作电流，那么你制作的稳压电源可能会出现下述不正常现象：稳压电源输出的有载电压和空载电压差别较大。
使317稳压块稳定工作的措施是保证：
ａ， Vo/（R1＋R2）≥1.5mA——5ma，
ｂ，R2/R1的比值范围0—28.6。
三端稳压集成电路LM317应
用 /165v/div/2006-1-29/171-1.htm
从图1的电路中可以看出，317的输出电压[也就是稳压电源的输出电压)U。
为两个电压之和。
即A、B两点之间的电压也就是加在R2上的电压 UR2＝IR2XR2，而IR2实际上是两路电流之和，一路是经R1流向R2的电流IR1，其大小为UR1／R1。
因UR1为恒定电压1．25V，Rl是一个固定电阻，所以IR1是一个恒定的电流。
另一路是317调整端流出的电流ID，由于型号不同（例如LM317T、LM317HVH、LM317LD 等)，生产厂家不同，其ID的值各不相同。
即使同一厂家，同一批次的317，其调整端流出的电流ID也各不相同。
尽管这祥．但总的来说ID的电流但是有一定规律的，即ID的平均值是50uA
左右，最大值一般不超过100uA。
而且在317稳定工作时，ID的值基本上是一个恒定的值。
当由于某种原因引起ID变化相对较大时，317就不能稳定地工作。
总而言之，IR2是IR1、ID两路恒定电流之和．UR2是由两路恒定电流IR1、ID 流经R2产生的，调节R2的阻值即可调节317的输出电压Uo(U。
是恒定电压UAR 与UR2之和)。
既然ID和IR1对调节输出电压Uo 都起到了一定的作用，并且IR1是由R1提供的，IR1的大小也没有任何限制．是否可以使R1的阻值趋于无穷大，使IR1的电流值趋向于无穷小？如果可以这样做的话，就可以去掉R1，只用可变电阻R2就可以调节317的输出电压。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
三端稳压块7805、7905、317封装形式、外围电路及实用电路
/article/view_109.html
三端稳压块7805、7905、317外围电路。
稳压电源制作
图1中电容c可去除高频干扰；图2是不采用三端稳压器的电子滤波器
图3是7905负极性，图4是不采用稳压器的负极性电子滤波器
图5是可调稳压器
图6是在变压器次级线圈对地接一个0.047-0.1uF的电容，以抑制调制交流声
下图是封装形式：
w7800、w7900系列最高输入电压为35v；w78m00、w79m00系列为40v；w317和w337也是40v。
下表是w317m、 w317主要电参数：
下图是实用稳压电源电路及印板图：。
