综合布线及网络设备技术要求

概述综合布线系统主要技术参数综合布线系统是一个可以同时传输数据、语音、视频和其他信息的网络基础设施，它提供了对各种建筑设备和电子设备的互联互通。

综合布线系统主要技术参数包括传输性能、带宽、距离、连接方式和可扩展性等方面。

首先是传输性能，综合布线系统需要支持高速传输，并且保证可靠性和安全性。

传输性能主要体现在数据传输速率、抗干扰能力和误码率等方面。

综合布线系统通常采用的传输技术包括以太网、光纤通信和无线通信等。

其次是带宽，综合布线系统需要提供足够大的带宽，以满足不同设备和应用的需求。

带宽通常以Mbps或Gbps为单位，不同的应用场景对带宽的需求不同，例如传输大型文件、高清视频和音频流等。

接下来是距离，综合布线系统需要支持长距离传输。

对于铜缆来说，距离一般在90米以内，对于光纤来说，距离可以达到几十甚至上百公里。

综合布线系统需要根据不同场景的需求选择合适的传输媒介和技术来实现长距离传输。

连接方式是综合布线系统中的另一个重要技术参数，通常有两种连接方式：点到点连接和交换机连接。

点到点连接是指每个设备之间直接建立连接，适用于小面积网络；交换机连接是指通过交换机来连接多个设备，适用于大面积网络。

综合布线系统需要根据具体的网络规模和需求选择合适的连接方式。

另外，综合布线系统还需要具备良好的可扩展性，在不同的扩展场景下能够满足不同设备和应用的需求。

可扩展性主要体现在以下方面：支持的设备数量、支持的用户数量、支持的应用数量等。

综合布线系统需要提供足够的端口和带宽来支持设备和用户的扩展。

总之，综合布线系统主要技术参数包括传输性能、带宽、距离、连接方式和可扩展性等方面。

这些参数决定了综合布线系统在不同场景下的适用性和性能表现。

随着技术的不断发展，综合布线系统的技术参数也在不断提升，以满足越来越多的设备和应用的需求。

综合布线规范随着现代化信息技术的飞速发展，网络已经成为我们日常生活和工作的重要组成部分。

而在构建一个稳定、高效的网络环境中，综合布线的规范必不可少。

本文将重点介绍综合布线规范的基本要求、常见问题以及一些实施建议。

一、综合布线规范的基本要求1. 合理设计：在进行综合布线的时候，需要进行合理的设计，根据不同的网络需求和空间结构，划定电缆走向和布线路径。

在设计过程中，需要考虑到布线的可扩展性，确保未来网络升级的便利性。

2. 测量标准：在进行综合布线前，需要使用专业设备进行测量。

测量结果能够提供给设计师参考，确保布线的质量和可靠性。

测量标准可以根据不同的要求来制定，但是一般都会包括电缆长度、信号强度等指标。

3. 电缆选择：选择合适的电缆是综合布线过程中非常重要的一步。

根据网络需求和传输距离来选择合适的电缆类型，如双绞线、光纤等。

同时，在选择电缆时需要考虑到其保护性能、抗干扰性能等因素。

4. 安全性保障：综合布线过程中需要确保电缆的安全性。

电缆需要有良好的绝缘性能和耐火性能，以防止安全事故的发生。

此外，对于布线区域的安全环境也需要进行评估和保障。

5. 标识和管理：为了方便布线的管理和维护，需要对每一段电缆进行标识。

标识可以包括所属部门、电缆类型、安装日期等信息。

同时，需要建立相应的档案管理系统，方便对布线进行跟踪和维护。

二、综合布线常见问题及解决方法1. 电缆长度超过规定距离：如果一段电缆的长度超过了规定距离，可能会导致信号衰减或者延迟。

解决方法可以通过增加信号放大器、使用中继装置或者重新设计布线路径等途径。

2. 电缆过多导致混乱：如果布线区域电缆过多，可能会造成混乱和隐患。

此时可以重新规划布线路径，进行分类和整理，并确保每一段电缆都有清晰的标识。

3. 技术标准不符合要求：在综合布线过程中，有时可能会遇到技术标准与实际要求不符的情况。

解决方法可以通过重新评估需求并进行调整，或者与相关技术人员进行沟通和协商。

综合布线规范技术要点
1.规划和设计阶段：
-在进行综合布线前，需要进行详细的规划和设计，考虑建筑物的结构、布局、用户需求等因素，确定布线的路径和布置方式。

2.网络布线要求：
-网络布线一般采用屏蔽双绞线（UTP）或光纤，选择合适的介质和线缆类型，根据具体需求决定传输速率和带宽要求。

-网络布线时需要考虑信号干扰和传输距离等因素，避免与电源线、照明线等干扰源靠近或串扰。

3.机房布线要求：
-机房是布线的核心区域，布线时需要合理规划机柜、机架、配线架等设备的布置和排列，便于维护和管理。

-在机房内进行布线时，需要遵守安全规范，严格控制布线的长度和弯曲半径，避免信号损失和线缆破损。

4.增强类布线要求：
- 在一些需要高速数据传输的场景中，如数据中心和服务器房，通常会采用增强类布线，如Cat 6A和Cat 7线缆，以支持更高的传输速率和带宽。

-增强类布线时，需要采取更严格的设计和安装措施，保证信号传输的稳定性和可靠性，如减少电磁干扰、增加接地措施等。

5.标准化布线接口：
-综合布线中，需要使用统一的标准化接口，如RJ45插座和LC光纤
连接器，确保不同设备之间的互连和兼容性。

-在进行布线时，需要按照标准规定的接口类型和配线方式进行连接，避免错误的布线或连接方式导致信号损失或不稳定。

6.标识和记录：
-同时，需要建立良好的文档记录，包括布线图、端口连接表等，方
便日后查阅和维护。

以上仅为综合布线规范技术要点的简要介绍，实际布线中还有许多细
节需要注意和遵守。

在进行综合布线时，应该选择具备相关资质和经验的
专业团队进行设计和施工，确保布线的质量和可靠性。

1.1.综合布线系统通用技术规格及要求1.1.1.系统总体技术要求1.1.1.1.********工程综合布线系统要求符合ISO/IEC 11801:2002 Ed2.0 6类UTP最新的国际标准，系统整体信道带宽性能要求能够支持至少250MHz以上的数据传输。

其应用能够充分保证整个航站区及配套设施高速、可靠的信息传输要求，适应现在和将来的技术发展。

保证********工程综合布线系统是一套先进的、完整的、规范化的布线系统。

1.1.1.2.********工程的计算机网络系统主干采用万兆以太网技术，因此，综合布线系统主干线要求按照万兆光纤布线标准进行设计，符合基于光缆的10G以太网标准IEEE 802.3ae；水平布线要求支持千兆以太网需求，支持基于铜缆的千兆以太网标准IEEE 802.3ab。

1.1.1.3.投标人所提供的综合布线系统配线架、跳线、信息模块、线缆等主要产品元件以及由其构成的整个永久链路须提供传输特性测试报告，以证明其传输特性符合本规格书中提出的所有技术指标。

1.1.1.4.综合布线系统要求采用开放式结构，适用于主流网络拓扑结构，并能适应不断发展的网络技术的需求，能支持综合信息传输和连接（计算机数据通信处理、话音通讯、图像传输、视音频传输以及各种控制信号的通信等多种应用类型）。

1.1.1.5.综合布线系统采用模块化结构，保证系统能很容易的扩充和升级。

系统中任何一个信息点都能够连接不同类型的计算机设备和其它信息设备。

对任一个分支单元的改动都不会影响系统的其它单元。

能在设备布局和需要发生变化时实施灵活的线路管理。

1.1.1.6.要求综合布线系统保证实现信息安全、可靠地传输。

1.1.1.7.综合布线系统需提供较强的系统管理能力，可以有效地进行系统管理、系统维护、系统故障的排除。

1.1.2.产品认证1.1.2.1.投标人所提供的布线产品须经过具有合法性、独立性和权威性的中国权威测试机构（如：信息产业部数据通讯产品质量监督检验中心、信息产业部光通信产品质量监督检验中心、国家电线电缆检测中心等等）进行测试认证，并出具该机构发出的认证证明。

招标文件技术规格及要求 5-1 1 技术规格要求综合布线系统的主干系统要求可以支持万兆以太网和各种常用的电话系统,配线系统要求可以支持千兆以太网和各种常用的电话系统。

1.1 总原则本工程中所采用的综合布线系统应符合以下原则:1. 可靠性系统应具有长期和稳定工作的能力,应具有在规定的条件下和规定的时间内完成规定功能的能力。

2. 实用性系统应具备完成工程中所要求功能的能力和水准。

即系统应符合本工程实际需要的国内外有关规范和功能要求,并且实现容易和操作方便。

3. 先进性系统应是在满足可靠性和实用性要求前提下的最先进的系统。

即系统应是一个符合集散系统发展趋势,特别是符合计算机技术和网络通信技术最新发展潮流并且应用成熟的系统。

4. 经济性系统应满足性能与价格之比同类系统和条件下达到最优。

其经济性包括以下内容:(1)系统本身的价格(包括系统设备、技术服务和培训);(2)系统运行及维护费用;(3)对系统实施现场的特殊要求所需的费用。

1.2 综合布线系统的层次结构办公用房的综合布线系统采用符合《综合布线系统工程设计规范》(GB 50311-2007)的层次结构,分为7个组成部分:(1)工作区(2)配线子系统(3)干线子系统(4)建筑群子系统(5)管理(6)设备间(7)进线间1.3 产品认证投标人应根据《综合布线系统工程设计规范》(GB 50311-2007)要求,所提供的布线产品须经过具有合法性、独立性和权威性的中国权威测试机构(如:信息产业部数据通讯产品质量监督检验中心、信息产业部光通信产品质量监督检验中心、国家电线电缆检测中心等等)进行测试认证,并出具该机构发出的认证证明:1、六类屏蔽综合布线系统产品必须获得中国国家权威机构出具的满足ISO/IEC 11801:2002 Ed2.0或TIA/EIA 568-B.2-1 CAT-6类最新的国际标准关于六类系统的合格认证,并提供详细证明文件。

2、六类水平双绞线必须获得中国国家权威机构出具的满足LSOH的合格认证,并提供详细证明文件。

一、弱电综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。

它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。

这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。

这就导致具有楼宇管理自动化(BA，BuildingAutomation)、通信自动化(CA，CommunicationAutomation)、办公自动化(OA，OfficeAutomation)等功能的智能建筑在世界范围蓬勃兴起。

而综合布线系统正是智能建筑内部各系统之间、内部系统与外界进行信息交换的硬件基础。

楼宇综合布线系统(PDS)是现代化大楼内部的"信息高速公路"，是信息高速公路在现代大楼内的延伸。

二、综合布线的特点综合布线同传统的布线相比较,有着许多优越性,是传统布线所无法相比的。

其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。

而且在设计、施工和维护方面也给人们带来了许多方便。

(1)兼容性：综合布线的首要特点是它的兼容性。

所谓兼容性是指它自身是完全独立的而与应用系统相对无关,可以适用于多种应用系统。

过去,为一幢大楼或一个建筑群内的语音或数据线路布线时,往往是采用不同厂家生产的电缆线、配线插座以及接头等。

例如用户交换机通常采用双绞线,计算机系统通常采用粗同轴电缆或细同轴电缆。

这些不同的设备使用不同的配线材料,而连接这些不同配线的插头、插座及端子板也各不相同,彼此互不相容。

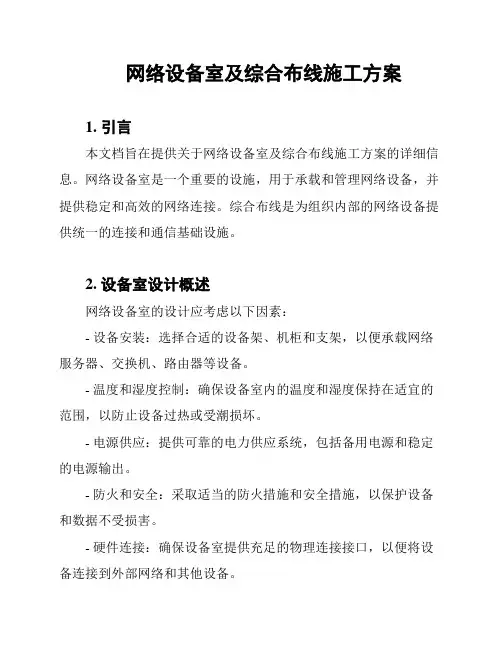

网络设备室及综合布线施工方案1. 引言本文档旨在提供关于网络设备室及综合布线施工方案的详细信息。

网络设备室是一个重要的设施，用于承载和管理网络设备，并提供稳定和高效的网络连接。

综合布线是为组织内部的网络设备提供统一的连接和通信基础设施。

2. 设备室设计概述网络设备室的设计应考虑以下因素：- 设备安装：选择合适的设备架、机柜和支架，以便承载网络服务器、交换机、路由器等设备。

- 温度和湿度控制：确保设备室内的温度和湿度保持在适宜的范围，以防止设备过热或受潮损坏。

- 电源供应：提供可靠的电力供应系统，包括备用电源和稳定的电源输出。

- 防火和安全：采取适当的防火措施和安全措施，以保护设备和数据不受损害。

- 硬件连接：确保设备室提供充足的物理连接接口，以便将设备连接到外部网络和其他设备。

3. 综合布线方案综合布线是为组织内的各种设备提供自动化、通信和数据传输的统一基础设施。

以下是一个简单的综合布线方案的概述：- 网络布线：使用合适的网线将设备室中的网络设备连接到组织内的各个工作区域。

- 电源布线：提供足够的电源插座，并采取适当的措施以确保电线的安全连接。

- 电话线布线：为每个工作区域提供电话插座，使员工能够方便地进行电话通信。

- 视频布线：考虑到视频会议和监控系统的需求，为设备室和各个工作区域提供视频连接。

- 楼宇自动化：将楼宇自动化系统集成到综合布线中，以方便对楼内设备的远程控制和监控。

- 标签和标识：为综合布线的各个组件和接口提供清晰的标签和标识，以便维护和管理。

4. 实施计划为成功实施网络设备室和综合布线方案，需要遵循以下步骤：1. 进行需求分析：与相关部门和用户讨论需求，并制定详细的设计规范。

2. 设计和采购：根据需求规范，设计网络设备室和综合布线方案，并采购所需的设备和材料。

3. 施工和安装：根据设计方案进行设备安装、布线和连接。

4. 测试和调试：对安装的设备和布线进行测试，确保其正常运行和连接。

综合布线、网络管线布设方案1. 用户需求1.1. 系统设计目标综合布线系统包含了语音通信和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。

总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。

建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足各功能区域当前的使用需求，又考虑系统将来发展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。

系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干子系统、设备间子系统及建筑群子系统共六个子系统进行划分和组成。

竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。

建成后的系统应满足相关的国际标准和国家标准。

1.2. 系统建设原则（1）系统应采用模块化、开放式结构，在保证系统可靠性、先进性的同时，本着经济、实用、合理的原则，使系统具有良好的性能价格比，使系统的档次与整体建筑水平相匹配。

（2）选用优秀的技术解决方案，采用国内外成熟的先进技术和设备，确保系统的先进性和开放性、兼容性和扩展性、适应性和应变性、安全性和可靠性。

以保证系统有长久的生命力。

（3）系统配置应采用有长期动态寿命的产品，不应采用过渡性的技术及产品。

既能满足当前的要求，也能经得起科技进步与时间的考验。

（4）具有鲜明的大楼智能系统专业性，区别一般的智能化系统，能为智能管理的高效运作提供充分的条件和优越的环境。

（5）系统整体上应达到较高水准。

1.3. 设计指导思想（1）实用性：系统的规划设计与实施必须符合智能管理的实际需要，充分考虑投资的合理性。

不片面追求系统的先进性和超前性，以防止造成投资的浪费。

根据本工程实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制订出合理的方案，设计一步到位、确保主要功能的实现。

（2）可靠性：系统应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。

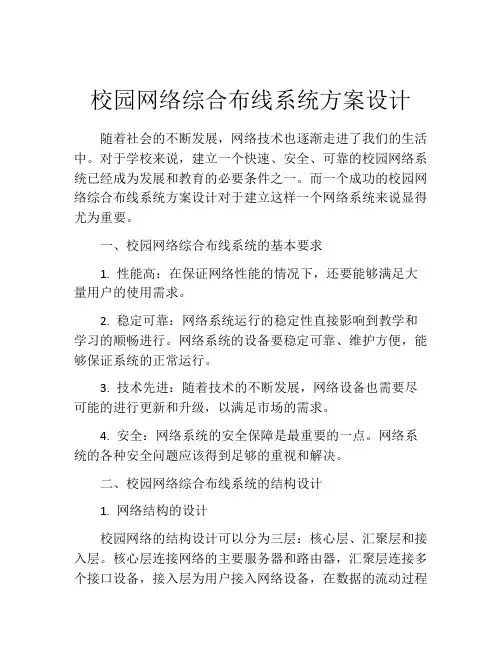

校园网络综合布线系统方案设计随着社会的不断发展，网络技术也逐渐走进了我们的生活中。

对于学校来说，建立一个快速、安全、可靠的校园网络系统已经成为发展和教育的必要条件之一。

而一个成功的校园网络综合布线系统方案设计对于建立这样一个网络系统来说显得尤为重要。

一、校园网络综合布线系统的基本要求1. 性能高：在保证网络性能的情况下，还要能够满足大量用户的使用需求。

2. 稳定可靠：网络系统运行的稳定性直接影响到教学和学习的顺畅进行。

网络系统的设备要稳定可靠、维护方便，能够保证系统的正常运行。

3. 技术先进：随着技术的不断发展，网络设备也需要尽可能的进行更新和升级，以满足市场的需求。

4. 安全：网络系统的安全保障是最重要的一点。

网络系统的各种安全问题应该得到足够的重视和解决。

二、校园网络综合布线系统的结构设计1. 网络结构的设计校园网络的结构设计可以分为三层：核心层、汇聚层和接入层。

核心层连接网络的主要服务器和路由器，汇聚层连接多个接口设备，接入层为用户接入网络设备，在数据的流动过程中，这三种层级都扮演着不同的角色，协同工作，确保了系统的整体性能和稳定性。

2. 网络设备的选择在网络设备的选择方面，应优先考虑设备的性能和质量。

例如交换机，要选择智能化交换机，并且要对设备的性能指标进行了解，如支持的最大带宽、端口数、准入控制、故障转移等等，保证校园内的数据能够流畅地传输。

3. 网络安全的设计网络安全建设方案应从物理安全和数据安全两个方面进行考虑。

物理安全方面可以加装闸机、监控、防盗系统等设施；数据安全方面可以选用防病毒软件、防攻击软件、设置账号密码等安全手段。

三、校园网络综合布线系统的实施在实施过程中，我们需要从如下几个方面来考虑：1. 环境因素的影响校园网络的实施应该从校园的情况来考虑，其中包括校园的房屋、建筑结构、装修情况等。

针对不同情况进行选择和决策。

2. 配置设备配置设备的过程中，我们需要根据实际情况和需求进行选择，如设备的数量、价格、品牌等其他因素。

综合布线技术规范规划布线注意事项•在房间装修前先行布线，以便隐藏所有线缆。

如果房间已经装修，线缆可以用线槽罩起来，即美观又可以保护线缆。

•确定网络设备所在的房间和具体位置。

•尽量避开暖气管道和阳光直射的位置，延缓线缆老化程度，延长线缆使用寿命。

将计算机所使用的网络端口尽量预留在电源插座附近，方便计算机是使用。

•为每条线的两端都分别做好标记，并登记在册，以便在线路出现故障时进行检测。

机房布线机房应具有高可用性、高可靠性、高安全性、可扩容性和网络资源丰富等特点。

以下将着重介绍机房布线。

机房的布线系统直接影响到机房的功能，一般布线系统要求布线距离尽量短而整齐，排列有序，具体的方式有"田"字和形和"井"字形两种。

其中："田"字形较适用于环形机房布局，"井"字形较适用于纵横式机房布局。

它的位置可安排在地板下和吊顶两个地方，各有特点。

地板布线这是一种最常见的布线方式，它充分利用了地板下的空间，有明线和暗线两种方式。

明线的经济成本低，一般将线直接放入线槽置于地板上，其优点是今后线路出现问题时，维护方便；暗线则是将线置于地板下，隐蔽起来，暗线要求放置线的槽管质量好，暗线的缺点是线路出现问题后维护不便，优点是安全、简洁。

如果有足够的资金，可以采用活动地板，这将有助于今后线路的变更及维护。

地板布线注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开槽相应的穿线孔（包括地板和线槽）吊顶布线该布线方式特别适合于经常需要布线的机房，目前非常流行。

此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。

具体布线内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地（一般为100mmX50mm或100mmX200mm)。

综合布线工程施工规范及技术要求一、总则本规范适用于综合布线工程的工程实施、调试、检测、质量控制。

综合布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。

区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。

本规范依据现行国家规范与标准：➢《综合布线系统工程设计规范》GB50311-2016➢《综合布线系统工程验收规范》GB50312-2016➢《民用建筑电气设计规范》JGJ16-2008➢《建筑电气工程实施质量验收规范》GB50303-2015➢《通信管道与通信工程设计规范》GB50373-2006二、施工技术要求1、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

2、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线3、导线间和导线对地间电阻必须大于0.5MΩ，使用兆欧表测试。

4、各弱电子系统均用星型结构。

5、进线穿线管2~3根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。

6、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。

7、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。

8、暗管直线敷设长度超过30米时，中间应加装过线盒。

9、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。

连续弯曲超过2次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

10、暗管弯曲半径不得小于该管外径的6~10倍。
