10地连墙

10地连墙

5BW多头潜水电钻挖槽法：上部是两台潜水电 多头潜水电钻挖槽法： 多头潜水电钻挖槽法 中部为传动装置及对各钻头的分水装置， 机 ， 中部为传动装置及对各钻头的分水装置 ， 下 部为多个切削钻头。 部为多个切削钻头 。 不同型号钻机配备的钻头数 为5～7个。钻头分上下两段配置。其切削破碎面 ～ 个 钻头分上下两段配置。 积互相搭接。 两侧有8个切刀上下切除弧形余土 积互相搭接 。 两侧有 个切刀上下切除弧形余土 由于钻机不使用钻杆，而用绳悬吊， 由于钻机不使用钻杆 ， 而用绳悬吊 ， 因此将相邻 钻头的回转方向设计为反向， 钻头的回转方向设计为反向 ， 它们的回转反扭矩 相互抵消。 相互抵消 。 故整个钻机不会因为反力矩而在孔内 扭转。可挖成宽40～ 的深槽。 扭转。可挖成宽 ～120cm，深50m的深槽。配 ， 的深槽 备有电子测斜纠偏、钢绳拉力传感器 备有电子测斜纠偏、钢绳拉力传感器
采用泥浆时槽壁的稳定性验算：
1）各国泥浆液面高度经验值:
欧洲:槽内泥浆高于地下水位 米 欧洲 槽内泥浆高于地下水位0.6米 槽内泥浆高于地下水位 英国:槽内泥浆高于地下水位 槽内泥浆高于地下水位0.9~1.2米 英国 槽内泥浆高于地下水位 米 日本:槽内泥浆高于地下水位 槽内泥浆高于地下水位2米 日本 槽内泥浆高于地下水位 米
P0------沟槽侧土压力 P1-----内侧的泥浆压力
对于无粘性的砂土
2(γ 0γ1) tgφ F= γ 0 −γ1
1 2
沟槽的横向变形
hL ∆s = (1− µ )(kγ 0 −γ1) E
2
L-----槽的平面长度 E-----土的压缩模量 h-----从地面到计算点的深度
实例: 实例
三、导墙 导墙
1地质条件和施工适应性问题。如何合理 地质条件和施工适应性问题。 选用成槽设备。 选用成槽设备。 2防止槽壁坍塌问题。 防止槽壁坍塌问题。 3设计的问题。 设计的问题。 4弃土与废泥浆处理问题。 弃土与废泥浆处理问题。 5经济问题，如何降低成本造价。 经济问题，如何降低成本造价。

地连墙施工技术(全)ppt课件

地连墙施工技术(全)ppt课件
• 3、钢筋笼制作允许偏差应符合下表的规定。
项目
允许偏 差（mm）
钢筋笼长度 ±100
钢筋笼宽度 0，－20
钢筋笼保护 层厚度
0，+10
钢筋笼安装 深度
±50
主筋间距 ±10
分布筋间距 ±20
预埋件中心 位置
±10
检查方法
钢尺量，每片钢筋网检 查上中下三处
任取一断面，连续量取 间距，取平均值作为一 点，每片钢筋网上测四
钢筋笼起吊
钢筋笼的起吊通常采用履带式起重机进行，因为 钢笼起吊后，起重机需要将垂直吊起的钢笼运输至 孔口进行下放。
钢筋笼的起吊与安放应根据其重量与长度，选择 匹配的吊车，一般采用单机起吊和双机抬吊方式， 由专人统一指挥。入槽时应徐徐下降、平稳入槽， 不得强行快速下放，入槽后应根据测定的导墙高程 准确控制笼顶标高。
• 4、钢筋笼吊放时应对准槽段中心线缓慢沉入，不得强行入槽。 • 5、钢筋笼的迎土面及迎坑面朝向应正确放置，严禁反放。 • 6、钢筋笼应在清基后及时吊放。 • 7、异形槽段钢筋笼起吊前应对转角处进行加强处理，并随入槽
过程逐渐割除。
钢筋笼制作质量控制
• 1、钢筋制作平台的平整度应控制在20mm以内。 • 2、钢筋笼安装误差应小于20mm。
测出地面高程，根据图纸要求测出深度，从而进行 导墙开挖。由于基坑开挖时地下 连续墙在外侧土压力作 用下产生向内的位移和变形，为确保后期基坑结构的净 空符合要求，导墙中心线一般会采取外放，外放量根据 设计要求以及结构深度综合确定。
第二部分 施工工艺（导墙制作）
测量定位
导墙开挖
管线刨验
第二部分 施工工艺
第二部分 施工工艺
通过对接驳器施工易出现的质量问题, 考虑两点接驳器施 工质量的改进，克服接驳器定位偏差和丝牙破坏、锈蚀等弊 病。

地连墙质量控制要点PPT课件

地连墙质量控制要点PPT课件
可编辑
混凝土灌注技术要点
★在槽口吊放泥浆泵，接好泥浆回收管路
★钢筋笼沉放就位后应及时灌筑混凝土，并不应超过4小时
★同时均匀连续灌筑混凝土，因故中断灌筑时间不得超过30min ★灌筑混凝土时混凝土不得溢出导管落入槽内
★置换出的泥浆速度应与混凝土灌筑的速度保持一致，并及时处理，不得溢出 地面 ★在混凝土浇筑前要测试混凝土的坍落度，要求在200±20mm,并做好试块, 每幅四块。
可编辑
吊放锁扣管
吊放前准备工 作
实施吊放
4
可编辑
锁口管吊装过程
吊放前准备工作： 槽段清基合格后，需在导墙上划出分界线，用切割机在导墙上切 割，用风镐打出缺口，用四根焊在一起的钢筋放在里面，作为导管吊放时最外侧的界 限.
实施吊放：吊放锁口管，有履带起重机分节吊放安装垂直插入槽内。锁口管应紧贴槽 端对准位置垂直、缓慢沉放，不得碰撞槽壁和强行入槽。锁口管应沉入槽底 300~500mm.锁口管的中心应与设计中心相吻合，锁口管利用自重，插入土体，防 止混凝土倒灌。严格测量成槽深度。锁口管安放的深度应与实际成槽深度相一致，上 端口与导墙连接处用木 楔实或用定位槽钢固定，防止浇筑砼时移动，锁口管后侧填 砂。防止倾斜。 注意事项：在吊放锁扣管的过程中，没一节都要保证锁扣管的竖向位置，保证销子能 平稳的担在导墙上。
15
可编辑
顶拔机设备管理
顶拔机的维护与修理 顶拔机性能的了解
顶拔困难时的处理措施
顶拔机与吊车的协调工作
16
可编辑
锁口管吊放常见问题
吊放工序衔接不紧凑，致使吊放时间延长
不能及时控制销子与导墙轴线的垂直度，销子 不能平稳的担在到墙上
槽段开挖不标准，挖偏，欠挖现象存在
17

地下连续墙课件

地下连续墙课件

地下连续墙与其他工法的比较
优点
地下连续墙具有墙体刚度大、防渗性能好、施工噪声低等优点，适 用于各种复杂的地质条件和环境。
缺点
相比之下，地下连续墙中开挖难度较大。
适用场景
与其他工法相比，地下连续墙在保护周边环境、控制地面沉降等方面 具有显著优势，适用于城市中心等对环境保护要求较高的区域。
THANKS FOR WATCHING
感谢您的观看
施工前的准备
01
02
03
现场勘查
对施工区域内的地质、水 文情况进行详细勘查，了 解地下障碍物、管线分布 等情况。
设备检查
确保施工所需的各种设备 、工具处于良好状态，并 具备相应的安全证书和合 格证明。
材料准备
根据工程需要，准备足够 的混凝土、泥浆等施工材 料。
泥浆制备
泥浆材料选择
选用优质粘土、膨润土等 材料，按照一定比例混合 制备泥浆。
某桥梁工程地下连续墙的应用
总结词
特殊地质条件
详细描述
该桥梁工程地下连续墙穿越了复杂的地质条件，包括软土、砂层和岩石层。通过采取适当的施工方法和地基处理 措施，有效解决了施工难题，保证了地下连续墙的稳定性和安全性，为桥梁主体结构的施工提供了可靠的支撑。
05 地下连续墙的发展趋势与 展望
地下连续墙技术的创新与发展
地下连续墙ppt课件
目录
• 地下连续墙概述 • 地下连续墙的施工工艺 • 地下连续墙的分类与选型 • 地下连续墙的工程实例 • 地下连续墙的发展趋势与展望
01 地下连续墙概述
定义与特点
定义
地下连续墙是一种在地下建筑中 采用混凝土或钢筋混凝土浇筑的 连续墙体，主要用于挡土、止水 和承重等作用。

地下连续墙施工讲解PPT通用课件

地下连续墙施工讲解PPT通用课件

导墙实体图片
导墙允许偏差
序号
项目
允许偏差
检测方法
1
顶面高程
±10mm
用水准仪检测
2
导墙轴线
±10mm 用钢尺量或用经纬仪检
查
3
导墙内墙面净距
±10mm
用钢尺量
4
内墙面垂直度
1/300
用铅垂和钢尺量
5
内墙面平整度
<5mm
用2m靠尺和楔形塞尺检 查
3.泥浆制备
• 3.1制备泥浆的方法及时间应通过试验确定，膨润土制备 泥浆选用高速搅拌机拌制，泥浆拌制24小时后使之充分水 化方可使用（用高速搅拌机拌制的泥浆拌制4h后可使用） ，按规定配合比配置的泥浆，各种成分误差不得大于5%， 泥浆应经常搅动保持性能指标均一，泥浆池和泥浆罐容量 应不小于所成槽体积的2备定位不水平；抓斗受力不均
• 泥浆漏失原因分析：a、透水地层水压小于泥浆压力。
• 楚）
b、存在地下管线。（施工前调查清
• 槽壁坍塌原因分析：下钢筋笼时刮壁；地质及地下水;泥 浆指标不合格
• 处理措施：清槽、扩槽或回填重挖
• 4.5成槽深度必须满足设计要求，严禁超深成槽， 成槽后根据设备条件进行清渣（清渣可分为抓斗 法、泵吸法、气举法）。清槽换浆1h后进行槽段 质量检验，其深度、沉渣厚度、泥浆性能指标、 侧壁清刷状态需满足质量要求。
地连墙成槽相关相片
左图为成槽机成槽 施工，右下角为泥 浆循环系统。
5.槽段接头施工
• 5.1施工接头严禁设置于地连墙的转角处
• 5.2槽段连接接头形式视地连墙受力情况及抗渗要求而定 ，宜采用刚性接头，刚性接头常用的有工字、王字、十字 、V型钢板接头等，刚性接头能够承受水平弯矩和水平拉 力，刚性接头处一般要有水平钢筋贯穿或有传递水平水平 弯矩和水平拉力的钢构件，刚性接头需要有专门的设计。 当施工接头接头采用工字、王字、十字、V型钢板接头等 时，施工砼背侧应放置相应形式的接头箱，接头箱与接头 钢板要对接紧密。放置到槽底的接头管（箱）宜深入槽底 30~50cm。槽孔较深的槽段，墙体开挖底板以下5~7m到 槽底可不放置接头箱，此部分可在钢板接头处投放土团袋 或石子并采取措施密实。

《地下连续墙》PPT课件

《地下连续墙》PPT课件

常安全和经济的。
9. 占地少，可以充分利用建筑红线以内有限的地面和空间，充分发挥投资效益。
10. 工效高、工期短、质量可靠、经济效益高。
a
9
缺点：
1. 在一些特殊的地质条件下（如很软
的淤泥质土，含漂石的冲积层和超硬岩石
等），施工难度很大。
2. 如果施工方法不当或施工地质条件
特殊，可能出现相邻墙段不能对齐和漏水
2. 墙体刚度大，用于基坑开挖时，可承受很大的土压力，极少发生地基沉降或
塌方事故，已经成为深基坑支护工程中必不可少的挡土结构。
3. 防渗性能好，由于墙体接头形式和施工方法的改进，使地下连续墙几乎不透
水。
4. 可以贴近施工。由于具有上述几项优点，使我们可以紧贴原有建筑物建造地
下连续墙。
5. 可用于逆做法施工。地下连续墙刚度大，易于设置埋设件，很适合于逆做法
动，可以组成具有很大承载力的任意多边
形连续墙代替桩基础、沉井基础或沉箱基
础。对土壤的适应范围很广，在软弱的冲
积层、中硬地层、密实的砂砾层以及岩石
的地基中都可施工。
a
8
优 点：
地下连续墙之所以能得到如此广泛的应用和其具有的优点是分不开的，地下连
续墙具有以下一些优点：
1. 施工时振动小，噪音低，非常适于在城市施工。
的问题。
3. 地下连续墙如果用作临时的挡土结 构，比其它方法所用的费用要高些。
4. 在城市施工时，废泥浆的处理比较
麻烦。
a
10
地下连续墙施工工艺
施工主要工艺为导墙、泥浆护壁、成
槽施工、制作钢筋笼、水下灌注混凝土、
墙段接头处理等。
（一）导墙
导墙通常为就地灌注的钢筋混凝土结

地连墙观摩PPT汇报


导管安放完成，待现场具备六台及以上6m³混凝土运输车，准备浇筑混凝土，应测试塌落度，浇筑混凝土前湿润大料斗，并放
浇筑过程要 置隔水球。 点 两侧导管同时开始浇筑，保证封槽质量。浇筑过程中，不停上下抖动料斗，确保混凝土的密实度。
槽段砼面应均匀上升且连续浇注，浇注上升速度不小于3m/h，二根导管间混凝土面高差不得大于0.5m。
施工工艺
钢筋笼制作及安装控制重点 检查项目
钢筋焊接长度（单面焊10d 双面焊5d）。
钢筋笼制作 工字钢翼缘板是否变形。 质量 工字钢连接是否顺直（错台）。
工字钢焊缝是否存在缝隙和塞焊现象。
工字钢焊缝是否存在缝隙和塞焊现象。
焊点检查 横向桁架筋和竖向主筋必须逐点焊接且保证满焊。 纵向桁架筋和水平筋必须逐点焊接且保证满焊。
必须严格按照技术交底要求分层、分段、对称、连续浇筑，
混凝土浇筑
每层浇筑厚度不得大于40cm，并及时振捣。 混凝土浇筑完成后必须进行二次收光处理，且需养护7d。
混凝土施工缝处必须进行凿毛处理。
导墙混凝土需达到设计强度的75%方可进行成槽施工。
模板拆除 模板拆除须待混凝土强度达到设计强度的40%方可进行拆模。 模板拆除完毕后及时架设墙间支撑。
武汉市轨道交通21号线土建施工部分BT项目 第一标段工程
地下连续墙施工汇报
汇报提纲
➢ 第一部分 工程概况 ➢ 第二部分 地连墙施工工艺介绍 ➢ 第三部分 常见质量问题控制及预防措施 ➢ 第四部分 地连墙相关试题
第一部分
工程概况
1.1 技后术湖交大底道站地连墙工程概况
后湖大道站地下连续墙共划分槽段152幅，形式有“一”、“T”、“Z”字型， 其中“一”字形幅段140幅，“T”字形幅段4幅，“Z”字形幅段8幅。地下连续墙 厚1000mm，地下连续墙墙长为48.2m～54.2m，标准段幅宽为6m，异形段幅宽 为4.3m～6.5m不等。混凝土强度等级采用C35水下混凝土，接头采用工字型钢板 接头。

【精】地下连续墙完整版课件

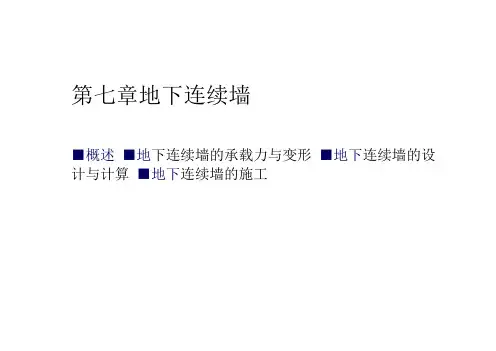

第七章地下连续墙■概述■地下连续墙的承载力与变形■地下连续墙的设计与计算■地下连续墙的施工7.1概述714地下连续墙的特点及适用条件■地下连续墙地下连续墙是在地面用专用设备,在泥浆护壁的情况下,开挖一条狭长的深槽,在槽内放置钢筋笼并浇灌混凝土,形成一段钢筋混凝土墙段。

各段墙顺次施工并连接成整体,形成一条连续的地下墙体。

■作用:基坑开挖时防渗、掛土”邻近建筑物的支护，以及作为基础的一部分。

■地下连续墙的/地下连续墙施工技术于1950年出现在意大利：Santa Malia 大坝下深达40来的防渗墙及Venafro附近的储水池及引水工程中深达3 5 m的防渗墙。

"日本于1959年引进该技术，广泛应用于建筑物.地铁及市政下水道的基坑开挖及支护中”并作为地下室外墙承受上部结构的垂直荷载。

/我国将地下连续墙首次用于主体结构是在唐山大地震(1976 )后,在天津修复一项受震害的岸壁工程中实施。

/1977年”上海研制成功导板抓斗和多头钻成槽机/适用于多种土质条件（除岩溶地区和承压水头很高的沙砾层外，美国no层的世界贸易中心大厦）/可减少工程施工对周围环境的影响，无噪音.振动少, 适用于城市与密集建筑群中施工墙体/刚度大.整体性好，用于深基坑支护时，变形较小，基坑周围地面沉降小”在建筑物、构筑物密集地区可以施工，对邻近建筑物和地下设施影响小（法国最小距离O.5m ,日本0.2 m）/土方量小,无需井点降水”造价低”施工速度快”适用于各种地质条件/屋防渗.截水.承重.挡土.抗滑、防爆等，耐久性好。

/作为主体结构外墙”可实行逆作法施工,能加快施工进度.降低造价■不足及局限性/弃土及废弃泥浆的处理问题,增加工程费用,如处理不当,造成环境污染/施工不当或土质条件特殊时,易出现不规则超挖或槽壁坍塌＞轻则引起混凝土超方和结构尺寸超出容许的界限,重则引起相邻地面沉降.坍塌,危害邻近建筑和地下管线安全/与板桩.灌注桩及水泥土搅拌桩相比,地下连续墙造价高,选用时必须经过技术经济比较,合理时采用/施工机械设备价格昂贵，施工专业化程度高■地下连续墙的/处于软弱地基的深大基坑,周围又有密集的建筑群或重要地下管线＞对周围地面沉降和建筑物沉降要求需严格限制时"围护结构亦作为主体结构的一部分,且对抗渗有较严格要求时/采用逆作法施工”地上和地下同步施工时7.12地下连续墙的类型■工程应用中的连续墙形式"板壁式:应用最多，适用于各种直线段和圆弧段墙体 /T 形和TT 形地下连续墙:直间距大的情况 “格形地下连续墙:设支撑,靠其自重维持墙体的稳定/预应力U 形折板地下连续墙:新式地下连续墙，是一种 空间受力结构”刚度大、变形小.能节省材料-匸 --------------- 1板壁式JI 形U 形折板/分为临时挡土墙.用作主体结构兼做临时挡土墙的地下连续墙和用作多边形基础兼做墙体的地下连续墙/按墙身材料分为土质墙、腔墙、钢筋腔墙及组合墙:曲下连.又兼做地下工程永久性结构的_部分时,按构造形:分离壁式■整体壁式・单独壁式・重壁式。

《地下连续墙》ppt课件

作为建筑物的承重根底、地下防渗墙、隔振墙等。

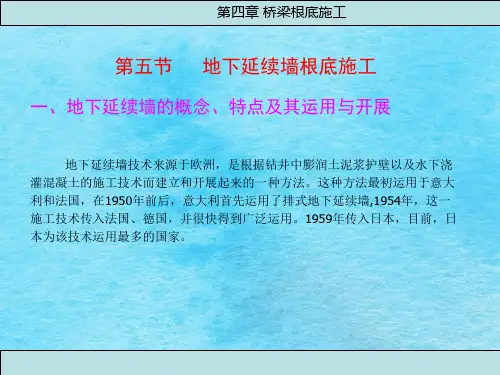

第五节 地下延续墙根底施工
第四章 桥梁根底施工
二、地下延续墙的类型与接头构造
〔一〕地下延续墙的类型 地下延续墙按其填筑资料分类
土质墙 混凝土墙 钢筋混凝土墙
组合墙
预制 现浇
地下延续墙按成墙方式可分为
桩式 壁板式 桩壁组合式
第五节 地下延续墙根底施工
第四章 桥梁根底施工
第五节 地下延续墙根底施工
第四章 桥梁根底施工
地下延续墙施工程序表示图 a〕成槽；b〕放入接头管；c〕放入钢筋笼；d〕浇筑混凝土
第五节 地下延续墙根底施工
第四章 桥梁根底施工
地下延续墙〔简称地下墙〕具有以下优点： 构造刚度大；整体性、防渗性和耐久性好；
施工时根本上无噪声、无振动，施工速度快，建造深度大， 能顺应较复杂的地质条件；
第四章 桥梁根底施工
第六节 组合和特殊根底施工
双壁钢围堰加钻孔灌注桩根底 浮式沉井加管柱〔钻孔桩〕根底 地下延续墙箱形根底
现浇钢筋混凝土壁板式 地下延续墙按支护构造方式
自立式地下墙挡土构造 锚定式地下墙挡土构造 支撑式地下墙挡土构造 逆筑法地下墙挡土构造
第五节 地下延续墙根底施工
第四章 桥梁根底施工
〔二〕地下延续墙的接头构造 地下延续墙普通分段浇筑，墙段间需设接头，另外
地下墙与内部构造也需接头，后者又称墙面接头。
1．墙段接头
钢筋笼上的钢板
图5-45 接头箱接头的施工程序
第五节 地下延续墙根底施工
第四章 桥梁根底施工
ห้องสมุดไป่ตู้
2．墙面接头
地下延续墙与内部构造的楼板、柱、梁、底板等延续 的墙身接头，既要接受剪力或弯矩又应思索施工的局限性，

地连墙课件


地下连续墙优点
1.施工时振动小，噪音低，非常适于在城市施工。 2.墙体刚度大，可承受很大的土压力，安全可靠。 3.防渗性能好， 4.可以贴近施工。使我们可以紧贴原有建筑物建造地
下连续墙
5.可用于逆做法施工。地下连续墙刚度大，易于设置 埋设件，很适合于逆做法施工
6.适用于多种地基条件 7.可用作刚性基础，取代桩、沉井、沉箱受力 8. 作为土坝、尾矿坝和水闸等水工建筑物防渗结构 9.占地少，充分利用建筑红线以内有限的地面和空间 10.工效高、工期短、质量可靠、经济效益高
地下连续墙的历史
地下连续墙开挖技术起源于欧洲，是根据打井和石 油钻井使用泥浆和水下浇注混凝土的方法发展而来
1950年在意大利米兰首先采用了护壁泥浆地下连续 墙施工
20世纪50~60年代该技术在西方发达国家及前苏联 得到推广，成为地下工程和深基础施工中有效技术
1959年日本引进，现在日本在此技术上最为发达， 已经累计建成了1500万m2以上
作为深基坑的围护结构或地下构筑物外墙的 地下连续墙，一般多为纵向连续一字形。但 为增加地下连续墙的抗挠曲刚度，也可采用L 形、T形及多边形，墙身还可设计成格栅形。
划分单元槽段应十分注意槽段之间的接头位 置的合理设置，一般应避免接头设在转角处 及地下连续墙与内部结构的连接处，以保证 地下连续墙有较好的整体性。
(3). 重物支承台
施工期间，承受钢筋笼、灌筑混凝土用的导管、接头管以及其 它施工机械的静、动荷载。
(4).存蓄泥浆
导墙内存蓄泥浆，为保证槽壁的稳定，要使泥浆液面始终保持 高于地下水位一定的高度。大多数规定为1.25~2.0m。上海地 区施工经验，使泥浆液面保持高于地下水位1.0m，一般也能 满足要求。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

吊接 头箱
放钢 筋笼
插入 导管
浇筑 混凝土
铺设轨道 组装挖槽机 机架就位
拔出接头管(箱)
二.成槽阶段
（一）导墙施工
❖ 地下连续墙成槽前先要构筑导墙，导墙是建造地下 连续墙必不可少的临时构造物，再施工期间，导墙 经常承受钢筋笼、浇注砼用的导管、钻机等静、动 荷载的作用，因而必须认真设计和施工，才能进行 地下连续墙的正式施工。
地下连续墙的历史
地下连续墙开挖技术起源于欧洲，是根据打井和石 油钻井使用泥浆和水下浇注混凝土的方法发展而来
1950年在意大利米兰首先采用了护壁泥浆地下连续 墙施工
20世纪50~60年代该技术在西方发达国家及前苏联 得到推广，成为地下工程和深基础施工中有效技术
1959年日本引进，现在日本在此技术上最为发达， 已经累计建成了1500万m2以上
(3). 重物支承台
➢ 施工期间，承受钢筋笼、灌筑混凝土用的导管、接头管以及其 它施工机械的静、动荷载。
(4).存蓄泥浆
➢ 导墙内存蓄泥浆，为保证槽壁的稳定，要使泥浆液面始终保持 高于地下水位一定的高度。大多数规定为1.25~2.0m。上海地 区施工经验，使泥浆液面保持高于地下水位1.0m，一般也能 满足要求。
（二）泥浆护壁
✓ 地下连续墙的深槽是在下进行挖掘的。 ✓ 泥浆的费用占工程费用的一定比例 ✓ 泥浆材料选用要因地制宜，就地取材
导墙采用小钢模
导墙回填土
1.导墙的作用
(1).作为测量的基准
➢ 导墙与地下墙中心相一致，规定了沟槽的位置走向，可作为量 测挖槽标高、垂直度的基准，导墙顶面又作为机架式挖土机械 导向钢轨的架设定位。
(2). 挡土作用
➢ 由于地表土层受地面超载影响，容易塌陷，导墙起到挡土作用。 为防止导墙在侧向土压力作用下产生位移，一般应在导墙内侧 每隔1~2m架设上下两道木支用作临时挡土墙的地下连续墙

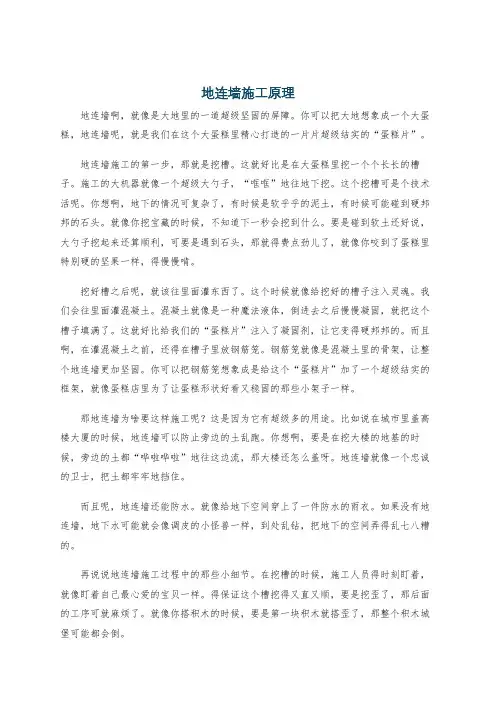

地下连续墙施工技术
地下连续墙施工：在地面上采用专用挖槽机 械设备，按一个单元槽段长度(一般6~8m)， 沿着深基础或地下构筑物周边轴线，利用膨 润土泥浆护壁开挖深槽
地下连续墙施工过程主要划分为三个阶段： ➢ 准备工作阶段 ➢ 成槽阶段 ➢ 浇筑混凝土阶段。
➢ 导墙应高压地面100mm ➢ 地下墙两侧导墙内表面之间的净距，应比地下连
续墙厚度略宽，一般为40mm左右。导墙顶面应 高于地面100mm左右，以防雨水流入槽内稀释及 污染泥浆。 ➢ 现浇钢筋混凝土导墙拆模以后，应沿纵向每隔1m 左右设上、下两道木支撑，将两片导墙支撑起来， 在导墙的混凝土达到设计强度之前，禁止任何重 型机械和运输设备在旁边行驶，以防导墙受压变 形。
侧可以不用模板，将土壁作为侧模直接浇注砼； ➢ ⑥浇注导墙砼并养生； ➢ ⑦拆除模板并设置横撑； ➢ ⑧回填导墙外侧空隙并碾压密实
4.导墙的构造要求
➢ 导墙一般采用C20混凝土浇筑，配筋通常为 φ12~φ14@200 ，水平钢筋连接成整体
➢ 导墙厚度150-200mm，墙趾≥200mm，墙深1.02.0m
地下连续墙缺点
1.在一些特殊的地质条件下（如很软的淤泥 质土，含漂石的冲积层和超硬岩石等），施 工难度很大。
2.如果施工方法不当或施工地质条件特殊， 可能出现相邻墙段不能对齐和漏水的问题
3.地下连续墙如果用作临时的挡土结构，比 其它方法所用的费用要高些。
4.在城市施工时，废泥浆的处理比较麻烦。
一.准备工作阶段
（1）施工现场情况调查 （2）水文地质情况调查 （3）制定施工方案
施工工艺流程
a)
b)
c)
d)
e)
f)
g)
循环 泥浆
制备
沉淀
沉淀
旋流器
泥浆
池1
池2
振动筛
排渣
泥
补
渣
进
输入
开挖 排
泥
泥浆
补浆 除
浆
泥浆排放 或处理
钢筋笼 浇灌机 泥浆 制 作 架就位 排除
挖导沟
筑导墙
挖槽
吸泥 清底
地下连续墙的应用
1.水利水电、露天矿山和尾矿坝（池）和环保工程的 防渗墙
2.建筑物地下室（基坑） 3.地下构筑物（如地下铁道、地下道路、地下停车场
和地下街道、商店以及地下变电站等）。 4.市政管沟 和涵洞
5.盾构等工程的竖井 6.泵站、水池 7.码头、护案和干船坞 8.地下油库和仓库 9.各种深基础和桩基
1958年我国应用于水利工程大坝防渗墙中，70年 代起用于建筑工程，近几年在地下等工程广泛应用
目前地下连续墙的最大开挖深度为140 m，最薄的 地下连续墙厚度为20cm

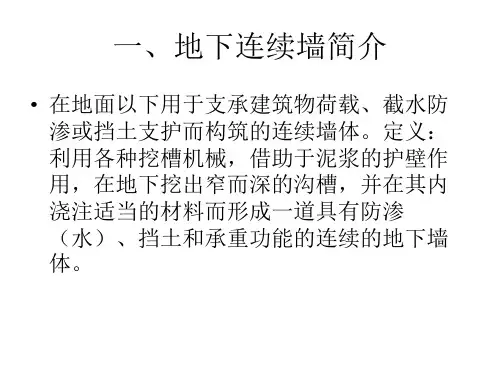

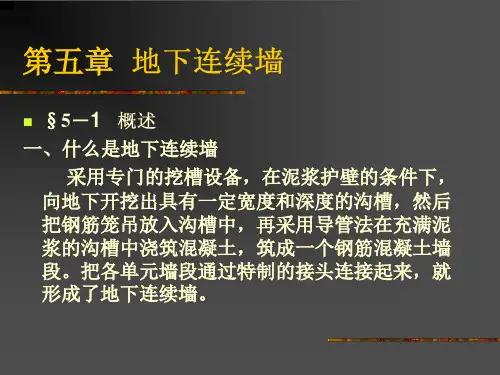

地下连续墙的定义
地下连续墙：利用各种挖槽机械，借助于泥浆的 护壁作用，在地下挖出窄而深的沟槽，并在其内 浇注适当的材料而形成一道具有防渗（水）、挡 土和承重功能的连续的地下墙体。
地下连续墙优点
1.施工时振动小，噪音低，非常适于在城市施工。 2.墙体刚度大，可承受很大的土压力，安全可靠。 3.防渗性能好， 4.可以贴近施工。使我们可以紧贴原有建筑物建造地
下连续墙
5.可用于逆做法施工。地下连续墙刚度大，易于设置 埋设件，很适合于逆做法施工
6.适用于多种地基条件 7.可用作刚性基础，取代桩、沉井、沉箱受力 8. 作为土坝、尾矿坝和水闸等水工建筑物防渗结构 9.占地少，充分利用建筑红线以内有限的地面和空间 10.工效高、工期短、质量可靠、经济效益高
2、导墙形式
形 —— 适用于较差土层 形 —— 适用于较好土层 ] [ 形 —— 适用于较差土层
2.导墙的 形式
导墙一般采用 现浇钢筋混 凝土结构， 也有钢制的 或预制钢筋 混凝土的装 配式结构。
3.导墙的施工顺序
➢ ①平整场地； ➢ ②测量定位； ➢ ③挖槽及处理弃土； ➢ ④绑扎钢筋： ➢ ⑤支立导墙模板，为了不松动背后的土体，导墙外
地下连续墙分类
1.按墙体材料可分为： ➢ ①钢筋混凝土墙；②塑性混凝土墙；③固化灰浆墙；
④自硬泥浆墙；⑤预制墙；⑥泥浆槽墙（回填砾石、 粘土和水泥三合土）；⑦后张预应力地下连续墙； ⑧钢制地下连续墙。 2.按成墙方式可分为： ➢ ①桩排式；②壁板式；③桩壁组合式。 3.按墙的用途可分为： ➢ ①防渗墙；②临时挡土墙；③永久挡土（承重）墙； ④作为基础用的地下连续墙。 4.按开挖情况可分为： ➢ ①地下连续墙（开挖）；②地下防渗墙（不开挖）
