WBH-801A_P微机变压器保护装置技术说明书

格式：pdf
大小：2.24 MB
文档页数：73

下载文档原格式

WBH-801A变压器保护装置作业指导书_-_9.25[1]-25页word资料

WBH-801系列主变保护装置测试技能实训指导书调试组:调试人员:调试日期:国网技术学院2019年9月1试验过程中应注意的事项1)断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路；2)存放程序的EPROM芯片的窗口要用防紫外线的不干胶封死；3)打印机及每块插件应保持清洁，注意防尘；4)调试过程中发现有问题时，不要轻易更换芯片，应先查明原因，当证实确需更换芯片时，则必须更换经筛选合格的芯片，芯片插入的方向应正确，并保证接触可靠；5)试验人员接触、更换芯片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片；6)原则上在现场不能使用电烙铁，试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接；7)试验过程中，应注意不要将插件插错位置；8)因检验需要临时短接或断开的端子，应逐个记录，并在试验结束后及时恢复；9)使用交流电源的电子仪器(如示波器、毫秒计等)进行电路参数测量时，仪器外壳应与保护屏(柜)在同一点接地；2通电前检查1)退出保护所有压板，断开所有空气开关；2)检查装置内、外部无积尘、无异物；清扫电路板的灰尘；3)检查保护装置的硬件配置，各插件的位置、标注及接线应符合图纸要求；4)检查保护装置的元器件外观质量良好，所有插件应接触可靠，插件印刷电路板无机械损伤或变形，连线连接良好；5)检查各插件上变换器、继电器固定良好，无松动，各插件上元件焊接良好，芯片插紧，插件内跳线连接正确；6)检查各插件插入后接触良好，闭锁到位；7)检查切换开关、按钮、键盘等应操作灵活、手感良好；8)检查保护屏端子螺丝紧固，压板接线压接可靠，螺丝紧固；9)检查配线无压接不紧，断线等现象；10)检查装置外部电缆接线与设计相符，满足运行要求。

11)用万用表检查电源回路有否短路或断路；12)检查保护装置的箱体或电磁屏蔽体与接地网可靠连接；13)检查二次保险（空气开关）符合要求。

WKB-801A-G技术和使用说明书

定值清单 ........................................................................................................................... 24 5.1 设备参数定值 ................................................................................................................ 24 5.2 高抗保护控制字 ............................................................................................................ 24 5.3 高抗保护软压板 ............................................................................................................ 25
3
产品原理介绍 ..................................................................................................................... 8 3.1 差动保护 .......................................................................................................................... 8 3.2 匝间保护 ........................................................................................................................ 10 3.3 过流保护 ........................................................................................................................ 13 3.4 零序过流保护 ................................................................................................................ 14 3.5 过负荷保护 .................................................................................................................... 14 3.6 小电抗器过流和过负荷保护 ........................................................................................ 14 3.7 辅助元件 ........................................................................................................................ 15

WBH-801A变压器保护装置作业指导书

WBH-801系列主变保护装置测试技能实训指导书调试组:调试人员:调试日期:国网技术学院2012年4月1试验过程中应注意的事项1)断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路；2)存放程序的EPROM芯片的窗口要用防紫外线的不干胶封死；3)打印机及每块插件应保持清洁，注意防尘；4)调试过程中发现有问题时，不要轻易更换芯片，应先查明原因，当证实确需更换芯片时，则必须更换经筛选合格的芯片，芯片插入的方向应正确，并保证接触可靠；5)试验人员接触、更换芯片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片；6)原则上在现场不能使用电烙铁，试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接；7)试验过程中，应注意不要将插件插错位置；8)因检验需要临时短接或断开的端子，应逐个记录，并在试验结束后及时恢复；9)使用交流电源的电子仪器(如示波器、毫秒计等)进行电路参数测量时，仪器外壳应与保护屏(柜)在同一点接地；2 安全措施1）检查模拟断路器位置，确保一次设备停电（#1主变：5011、5012、201、301开关，#2主变：5022、5023、202、302开关）。

2）检查并记录主变保护屏所有压板位置后退出所有压板3）检查并记录主变保护屏后三侧电压空开位置后断开。

4）检查并记录主变保护屏电压、电流端子连接片位置，断开电压回路、电流回路与外部回路的连接：电压回路：在端子排U1D处打开端子U1D1、U1D2、U1D3 、U1D5（分别是UHa、UHb、UHc 、UH0）；U2D1、U2D2、U2D3、U3D5（分别是UMa、UMb、Umc、 UL0）；U3D1、U3D2、U3D3、U3D5（分别是ULa、ULb、Ulc、UL0）.注：电压空开后电压端子1U1D、1U2D、1U3D端子连片均应处于连接位置。

电流回路：在端子排1I1处打开端子1I1D1、1I1D2、1I1D3（分别是I1Ha、I1Hb、I1Hc）；1I1D9、1I1D10、1I1D11（分别是I2Ha、I2Hb、I2Hc）；1I2D1、1I2D2、1I2D3（分别是IMa、IMb、IMc）；1I3D1、1I3D2、1I3D3（分别是ILa、ILb、ILc）；1I3D9、1I3D10、1I3D11（分别是Ira、Irb、Irc）；1I4D1、1I4D2、1I4D3、1I4D9（分别是Iga、Igb、Igc、Igc0）3通电前检查1)退出保护所有压板，断开所有空气开关；2)检查装置内、外部无积尘、无异物；清扫电路板的灰尘；3)检查保护装置的硬件配置，各插件的位置、标注及接线应符合图纸要求；4)检查保护装置的元器件外观质量良好，所有插件应接触可靠，插件印刷电路板无机械损伤或变形，连线连接良好；5)检查各插件上变换器、继电器固定良好，无松动，各插件上元件焊接良好，芯片插紧，插件内跳线连接正确；6)检查各插件插入后接触良好，闭锁到位；7)检查切换开关、按钮、键盘等应操作灵活、手感良好；8)检查保护屏端子螺丝紧固，压板接线压接可靠，螺丝紧固；9)检查配线无压接不紧，断线等现象；10)检查装置外部电缆接线与设计相符，满足运行要求。

103-WBH 801_福建定型说明书

WBH-801微机变压器保护装置的信息（103-规约，版本1.13，日期2004-07-27）（合同号05D1156，标有下划线为非标改动的内容）1、保护软压板遥信序号软压板名称报文类型FUN公共地址（CPU1）公共地址（CPU2）遥信INF1 主变比率差动软压板 11941 2942 主变差流速断软压板 11941 2963 主变差流越限软压板 11941 21774 ＴＡ断线软压板 119412179 5 主变复合电压软压板 11941 21136 高压侧ＴＶ断线软压板 1194 9 251787 高复压方向ｔ１软压板 1194 9 251118 高复压方向ｔ２软压板 1194 9 251129 高复压过流ｔ１软压板 1194 9 2510710 高复压过流ｔ２软压板 1194 9 2510911 高零序方向ｔ１软压板 1194 9 2511912 高零序方向ｔ２软压板 1194 9 2512013 高零序过流ｔ１软压板 1194 9 2510314 高零序过流ｔ２软压板 1194 9 2510415 高压侧间隙零序软压板 1194 9 2512316 高压侧过负荷软压板 119492517517 有载调压闭锁软压板 119492518118 通风启动一段软压板 11941 218019 通风启动二段软压板 11941 214720 高压侧非全相软压板 119492512921 高失灵启动ｔ１软压板 1194 9 2516922 高失灵启动ｔ２软压板 1194 9 2514623 中压侧ＴＶ断线软压板 119410 2617824 中复压方向ｔ１软压板 119410 2611125 中复压方向ｔ２软压板 119410 2611226 中复压过流ｔ１软压板 119410 2610727 中复压过流ｔ２软压板 119410 2610928 中零序方向ｔ１软压板 119410 2611929 中零序方向ｔ２软压板 119410 2612030 中零序过流ｔ１软压板 119410 2610331 中零序过流ｔ２软压板 119410 2610432 中压侧间隙零序软压板 119410 2612333 中压侧过负荷软压板 1194102617534 低压侧ＴＶ断线软压板 119411 2717835 低复压过流ｔ１软压板 119411 2710736 低复压过流ｔ２软压板 119411 27109 37 低复压过流ｔ３软压板 119411 27110 38 低限时速断ｔ１软压板 119411 27100 39 低限时速断ｔ２软压板 119411 27101 40 低限时速断ｔ３软压板 119411 27102 41 电抗器过流ｔ１软压板 119411 27114 42 电抗器过流ｔ２软压板 119411 27115 43 电抗器过流ｔ３软压板 119411 27116 44 低压侧零序过压软压板 119411 27118 45 低压侧过负荷软压板 11941127175 2、保护软压板控制序号软压板名称报文类型FUN公共地址（CPU1）公共地址（CPU2）控制INF1 主变比率差动软压板 201941 2302 主变差流速断软压板 201941 2323 主变差流越限软压板 201941 2764 ＴＡ断线软压板 201941280 5 主变复合电压软压板 201941 2436 高压侧ＴＶ断线软压板 201949 25797 高复压方向ｔ１软压板 201949 25418 高复压方向ｔ２软压板 201949 25429 高复压过流ｔ１软压板 201949 253810 高复压过流ｔ２软压板 201949 258911 高零序方向ｔ１软压板 201949 255312 高零序方向ｔ２软压板 201949 255413 高零序过流ｔ１软压板 201949 255014 高零序过流ｔ２软压板 201949 255115 高压侧间隙零序软压板 201949 255716 高压侧过负荷软压板 201949257717 有载调压闭锁软压板 201949258218 通风启动一段软压板 201941 28119 通风启动二段软压板 201941 29620 高压侧非全相软压板 201949256621 高失灵启动ｔ１软压板 201949 256822 高失灵启动ｔ２软压板 201949 256923 中压侧ＴＶ断线软压板 2019410 267924 中复压方向ｔ１软压板 2019410 264125 中复压方向ｔ２软压板 2019410 264226 中复压过流ｔ１软压板 2019410 263827 中复压过流ｔ２软压板 2019410 268928 中零序方向ｔ１软压板 2019410 265329 中零序方向ｔ２软压板 2019410 265430 中零序过流ｔ１软压板 2019410 2650 31 中零序过流ｔ２软压板 2019410 2651 32 中压侧间隙零序软压板 2019410 2657 33 中压侧过负荷软压板 20194102677 34 低压侧ＴＶ断线软压板 2019411 2779 35 低复压过流ｔ１软压板 2019411 2738 36 低复压过流ｔ２软压板 2019411 2789 37 低复压过流ｔ３软压板 2019411 2790 38 低限时速断ｔ１软压板 2019411 2735 39 低限时速断ｔ２软压板 2019411 2736 40 低限时速断ｔ３软压板 2019411 2737 41 电抗器过流ｔ１软压板 2019411 2745 42 电抗器过流ｔ２软压板 2019411 2746 43 电抗器过流ｔ３软压板 2019411 2747 44 低压侧零序过压软压板 2019411 2749 45 低压侧过负荷软压板 20194112777 3、状态信息序号硬压板名称报文类型FUN公共地址遥信INF位置序号1 主变比率差动硬压板 119414012 高压侧电压硬压板 11941188263 中压侧电压硬压板 11941183274 低压侧电压硬压板 11941189285 高压侧复压过流硬压板 1194 9 43 46 高压侧零序过流硬压板 1194 9 60 67 高压侧间隙零序硬压板 1194 9 53 78 高压侧非全相硬压板1194 9 55 99 高压侧失灵启动硬压板1194 9 54 810 中压侧复压过流硬压板 1194 10 43 1011 中压侧零序过流硬压板 1194 10 60 1212 中压侧间隙零序硬压板 1194 10 53 1313 低压侧复压过流硬压板 1194 11 43 1414 低压侧限时速断硬压板 1194 11 42 1815 低电抗器过流硬压板 119411412316 检修压板 11946431 4、开入变位信息序号开入名称报文类型FUN公共地址遥信INF位置1 高压侧失灵启动位置触点 1 194 9 31 212 高压侧非全相位置触点 1194 9 39 205、保护动作信息序号保护动作名称报文类型FUN公共地址遥信INF1 主变比率差动 21951622 主变差流速断 21951613 主变复合电压 219511564 高压侧复压方向过流t1 2195 9 1545 高压侧复压方向过流t2 2195 9 1556 高压侧复压过流t1 219591507 高压侧复压过流t2 219591528 高压侧零序方向过流t1 2195 9 1829 高压侧零序方向过流t2 2195 9 18310 高压侧零序过流t1 219597811 高压侧零序过流t2 219597912 高压侧间隙零序 2195911113 主变有载调压闭锁 2195915714 主变通风启动一段 2195118715 主变通风启动二段 2195118916 高压侧非全相 2195911517 高压侧失灵启动ｔ１ 21959 12818 高压侧失灵启动ｔ２ 21959 12919 中压侧复压方向过流t1 2195 10 15420 中压侧复压方向过流t2 2195 10 15521 中压侧复压过流t1 21951015022 中压侧复压过流t2 21951015223 中压侧零序方向过流t1 2195 10 18224 中压侧零序方向过流t2 2195 10 18325 中压侧零序过流t1 2195107826 中压侧零序过流t2 2195107927 中压侧间隙零序 21951011128 低压侧复压过流t1 21951115029 低压侧复压过流t2 21951115230 低压侧复压过流t3 21951115331 低压侧限时速断t1 2195119432 低压侧限时速断t2 2195119533 低压侧限时速断t3 2195119634 低压侧电抗器过流t1 219511 5435 低压侧电抗器过流t2 219511 5536 低压侧电抗器过流t3 219511 566、告警信息序号告警信息名称报文类型FUN公共地址遥信INF1 启动板启动 1 1942 602 TA断线 119412063 差流越限 119411614 高压侧TV断线 11949385 高压侧过负荷 119491826 中压侧TV断线 119410387 中压侧过负荷 1194101828 低压侧TV断线 119411389 低压侧过负荷 11941118210 低压侧零序电压 1194111867、自检信息序号自检信息名称报文类型FUN公共地址（CPU1）公共地址（CPU2）遥信INF1 +5自检出错 1 194 12 1912 AD出错 1 194 1 2 1973 RAM出错 1 194 1 2 1934 EEPROM出错 1 194 1 2 1955 继电器回路出错 1 194 1 2 2016 定值自检出错 1 194 1 2 222。

WBHA专业技术说明书v.黑白液晶南网版

2.3.4输出触点
2.3.4.1信号触点容量
允许长期通过电流：5Ａ;
切断电流:０.3Ａ(DC 220Ｖ，＝5 ms)。
2.1.2机械性能
工作条件：能承受严酷等级为Ｉ级的振动响应，冲击响应检验;
运输条件:能承受严酷等级为I级的振动耐久,冲击及碰撞检验。
2.1.3环境条件
工作温度:－10℃~+55℃,24h内平均温度不超过3５℃；
贮存温度:-2５℃~+70℃在极限值下不施加激励量,装置不出现不可逆变化，温度恢复后，装置应能正常工作；
大气压力：80kＰa～110kPa;
相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为2５℃且表面无凝露。最高温度为40℃时,平均最大相对湿度不超过５０％。
2.2额定电气参数
2.2.1额定直流数据
220V或1１０Ｖ，允许偏差+1５%，-２0%。
2.2.2打印机辅助交流电源
220V，０.７Ａ,50Hz/60Hz，允许变化范围80%～1１0％。
4．２装置背视示意图4-2
4.３结构与安装ﻩ4－3
4.4ﻩＷBＨ-814A保护装置端子图ﻩ4-3
4.５ﻩWBH－814A装置输出触点4－5
5定值清单ﻩ5－１
5.1ﻩＷＢＨ-８１4A的保护整定清单5-1
1概述
1.1应用范围
WBH－814A微机型变压器保护装置适用于1１0kV电压等级的变压器。WBH－８１4Ａ装置完成变压器非电量保护,需要延时的非电量不需要外加延时继电器，由CPU延时。
现场可在不具备保护功能试验条件的情况下,通过通信对点菜单,使装置向自动化监控系统上送相关保护动作信息、告警信息等,非常方便地进行通信对点试验。
完善的事件记录功能

微机变压器保护装置技术说明书

1、保护装置配置弓耿线第一套纵联保护屏由WXH-802/D型第一套纵联保护、FOX-41A型光纤接口装置组成；第二套纵联保护屏由WXH-803A型第二套纵联保护、WDLK-863断路器保护（启动失灵、非全相保护、充电保护）、ZFZ-812分相操作箱组成。

2、第一套纵联保护屏2.1 WXH-802/D型第一套纵联保护构成：（1）纵联（综合）距离、纵联零序方向保护（主保护），配置为FOX-41A光纤接口装置（2）突变量距离保护（由纵联保护压板控制）（3）三段相间距离、三段接地距离保护、六段零序电流方向保护（4）重合闸（5）TA断线时，闭锁纵联、距离、零序保护（6）TV断线时，闭锁纵联、距离保护。

零序保护可由软压板控制退出方向元件或退出带方向的零序段保护。

2.2装置面板布置“运营监视”灯为绿色，装置正常运营时亮；“通信告警”灯为红色，接口板与保护板通讯中断时亮；“告警Ⅰ”灯为红色，电流求和自检犯错或定值错或TA断线时亮；“告警Ⅱ”灯为红色，TV断线或交流回路失压或开关量犯错时亮；“跳A”、“跳B”、“跳C”、“重合闸”灯为红色，当保护动作出口点亮，在“信号复归”后熄灭。

“→”、“←”键的重要功能是在左右移动光标。

“↑”、“↓”键重要功能是在出现大光标时移动光标，在出现小光标时修改数据。

“ENTER”键重要功能表达确认和进入菜单；“ESC”键重要功能是取消修改和返回上一级菜单；“ESC”＋“ENTER”键重要功能是复位接口。

2.3液晶显示：（1）正常显示时，显示界面共三屏，分别显示各CPU 登陆的状态、模拟量的实时采样值和压板的投切状况，如图所示。

按“ESC ”键固定显示一状态，屏幕左下角显示STOP ，再按“ESC ”键取消固定显示一状态。

（2）保护动作时液晶显示动作序号、起动绝对时间、动作元件序号、动作元件、跳闸相别、动作相对时间、故障测距结果。

（3）装置异常时液晶显示异常报告:2.4异常信息说明2.5保护动作及装置异常时解决方法2.5.1保护动作解决方法：当保护装置动作后，运营人员应记下当时的时间，并到装置屏前记下装置面板上的信号表达情况及液晶显示的内容；应检查断路器的位置及打印报告是否完整(报告涉及故障时间、动作情况、测距等)，做好记录保存好打印报告，检查无问题后按屏上的保护信号复归按钮，然后报告调度。

WBH-801A微机变压器保护装置说明书(07.3)

1.1 应用范围 ...............................................................................................................1-1 1.2 变压器保护需解决的问题和本装置采取的解决方案及关键技术 ...................1-1 1.3 功能特点 ...............................................................................................................1-2 1.4 保护配置 ...............................................................................................................1-3
Hale Waihona Puke 本说明书适用于 WBH-801A 微机变压器保护装置 Ver1.00 软件版本。
WBH-801A 微机变压器保护装置技术说明书
目录
1 概述..................................................................................................................................1-1
4 装置硬件介绍及典型接线..............................................................................................4-1

wbh-801b技术说明书v1.0资料

许继电气股份公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。

2009.4第一次印刷前言传统变电站面临诸如常规互感器的动态测量范围存在局限性、缺乏统一的信息模型和信息交换模型而使电网信息共享难以实现、智能设备之间缺乏互操作、大量二次电缆对可靠性的不利影响等问题。

随着新型光电互感器技术的成熟、光通信技术和以太网智能交换技术的发展，以及IEC61850系列国际标准的颁布实施，为解决以上问题提供了技术支撑。

许继的符合IEC61850标准体系的数字化变电站自动化系统正是在上述背景下应运而生。

IEC61850标准体系对于变电站自动化技术的发展提供了有效的支撑，主要体现在建模的标准化，支持网络通信方式实现智能电子设备之间的信息交互，实现不同设备之间的互操作等。

需求的推动和技术的发展使变电站向着全数字化的方向发展，符合IEC61850的全数字化变电站是发展的潮流。

许继的数字化变电站基于成熟的软、硬件平台，信息模型和信息交换模型完全遵循IEC 61850的规范，支持互操作，其突出的特点如下：（1）数据采集数字化，采用非常规互感器提高了动态量测水平和测量精度，降低了绝缘要求，在高压系统采用节约成本效用明显；（2）一次设备智能化，IEC61850把变电站分为站控层、间隔层和过程层，过程层的智能接口可以看作是一次设备的延伸和在二次系统中的映射，便于实施精确跳合闸控制和开展设备的状态检修；（3）二次设备网络化，大量的控制电缆被数字通信网络取代，装置冗余被信息冗余取代，降低了工程造价，提高了可靠性；（4）系统建模标准化，统一的信息模型和信息交换模型解决了互操作问题，实现了信息共享，简化了系统维护、工程配置和工程实施。

103-WBH 801.pdf.

WBH-801变压器保护装置的信息（版本：1.0）1. 应用数据单元公共地址：UNIT A：公共地址= <1~8>：CPU1~CPU8 与绕组无关的信息B：公共地址= <9>：CPU1高压侧绕组信息C：公共地址= <10>：CPU1中压侧绕组信息D：公共地址= <11>：CPU1低压侧绕组信息E：公共地址= <12>：CPU1公共绕组信息H：公共地址= <13>：CPU1高压侧Ｂ分支绕组信息I：公共地址= <14>：CPU1中压侧Ｂ分支绕组信息J：公共地址= <15>：CPU1低压侧Ｂ分支绕组信息K：公共地址= <16>：CPU1高压侧Ａ分支绕组信息L：公共地址= <17>：CPU1中压侧Ａ分支绕组信息M：公共地址= <18>：CPU1低压侧Ａ分支绕组信息<19~24>：= 备用(备用可能为：厂变高压侧、厂变低压侧、厂变低压侧Ａ分支、厂变低压侧B分支、励磁变高压侧、励磁变低压侧。

具体由工程选用，以下备用一样）UNIT B：公共地址= <25>：CPU2高压侧绕组信息C：公共地址= <26>：CPU2中压侧绕组信息D：公共地址= <27>：CPU2低压侧绕组信息E：公共地址= <28>：CPU2公共绕组信息H：公共地址= <29>：CPU2高压侧Ｂ分支绕组信息I：公共地址= <30>：CPU2中压侧Ｂ分支绕组信息J：公共地址= <31>：CPU2低压侧Ｂ分支绕组信息K：公共地址= <32>：CPU2高压侧Ａ分支绕组信息L：公共地址= <33>：CPU2中压侧Ａ分支绕组信息M：公共地址= <34>：CPU2低压侧Ａ分支绕组信息<35~40>：= 备用UNIT B：公共地址= <41>：CPU3高压侧绕组信息C：公共地址= <42>：CPU3中压侧绕组信息D：公共地址= <43>：CPU3低压侧绕组信息E：公共地址= <44>：CPU3公共绕组信息H：公共地址= <45>：CPU3高压侧Ｂ分支绕组信息I：公共地址= <46>：CPU3中压侧Ｂ分支绕组信息J：公共地址= <47>：CPU3低压侧Ｂ分支绕组信息K：公共地址= <48>：CPU3高压侧Ａ分支绕组信息L：公共地址= <49>：CPU3中压侧Ａ分支绕组信息M：公共地址= <50>：CPU3低压侧Ａ分支绕组信息<41~56>：= 备用UNIT B：公共地址= <57>：CPU4高压侧绕组信息C：公共地址= <58>：CPU4中压侧绕组信息D：公共地址= <59>：CPU4低压侧绕组信息E：公共地址= <60>：CPU4公共绕组信息I：公共地址= <62>：CPU4中压侧Ｂ分支绕组信息J：公共地址= <63>：CPU4低压侧Ｂ分支绕组信息K：公共地址= <64>：CPU4高压侧Ａ分支绕组信息L：公共地址= <65>：CPU4中压侧Ａ分支绕组信息M：公共地址= <66>：CPU4低压侧Ａ分支绕组信息<67~72>：= 备用UNIT B：公共地址= <73>：CPU5高压侧绕组信息C：公共地址= <74>：CPU5中压侧绕组信息D：公共地址= <75>：CPU5低压侧绕组信息E：公共地址= <76>：CPU5公共绕组信息H：公共地址= <77>：CPU5高压侧Ｂ分支绕组信息I：公共地址= <78>：CPU5中压侧Ｂ分支绕组信息J：公共地址= <79>：CPU5低压侧Ｂ分支绕组信息K：公共地址= <80>：CPU5高压侧Ａ分支绕组信息L：公共地址= <81>：CPU5中压侧Ａ分支绕组信息M：公共地址= <82>：CPU5低压侧Ａ分支绕组信息<83~88>：= 备用UNIT B：公共地址= <89>：CPU6高压侧绕组信息C：公共地址= <90>：CPU6中压侧绕组信息D：公共地址= <91>：CPU6低压侧绕组信息E：公共地址= <92>：CPU6公共绕组信息H：公共地址= <93>：CPU6高压侧Ｂ分支绕组信息I：公共地址= <94>：CPU6中压侧Ｂ分支绕组信息J：公共地址= <95>：CPU6低压侧Ｂ分支绕组信息K：公共地址= <96>：CPU6高压侧Ａ分支绕组信息L：公共地址= <97>：CPU6中压侧Ａ分支绕组信息M：公共地址= <98>：CPU6低压侧Ａ分支绕组信息<99~104>：= 备用UNIT B：公共地址= <105>：CPU7高压侧绕组信息C：公共地址= <106>：CPU7中压侧绕组信息D：公共地址= <107>：CPU7低压侧绕组信息E：公共地址= <108>：CPU7公共绕组信息H：公共地址= <109>：CPU7高压侧Ｂ分支绕组信息I：公共地址= <110>：CPU7中压侧Ｂ分支绕组信息J：公共地址= <111>：CPU7低压侧Ｂ分支绕组信息K：公共地址= <112>：CPU7高压侧Ａ分支绕组信息L：公共地址= <113>：CPU7中压侧Ａ分支绕组信息M：公共地址= <114>：CPU7低压侧Ａ分支绕组信息<115~120>：= 备用UNIT B：公共地址= <121>：CPU8高压侧绕组信息C：公共地址= <122>：CPU8中压侧绕组信息D：公共地址= <123>：CPU8低压侧绕组信息E：公共地址= <124>：CPU8公共绕组信息I：公共地址= <126>：CPU8中压侧Ｂ分支绕组信息J：公共地址= <127>：CPU8低压侧Ｂ分支绕组信息K：公共地址= <128>：CPU8高压侧Ａ分支绕组信息L：公共地址= <129>：CPU8中压侧Ａ分支绕组信息M：公共地址= <130>：CPU8低压侧Ａ分支绕组信息<131~136>：= 备用F：公共地址= <0>：MMIG：公共地址= <FF>：广播2. 功能类型：ASDU_2部分，FUN = 195；其余部分，FUN = 194；3. 被保护设备异常运行告警信息信号装置信号复归失败 ASDU_1,INF=251,COT=1，UNIT：= G本体轻瓦斯信号 INF:= 131 ASDU:=1 COT:=1 UNIT：= A 本体重瓦斯保护出口 INF:=132 ASDU:=1 COT:=1 UNIT：= A 调压轻瓦斯信号 INF:= 133 ASDU:=1 COT:=1 UNIT：= A 调压重瓦斯保护出口 INF:=134 ASDU:=1 COT:=1 UNIT：= A 压力过限信号 INF:= 136 ASDU:=1 COT:=1 UNIT：= A 压力异常信号* INF:= 136 ASDU:=1 COT:=1 U NIT：= A 过激磁告警信号 INF:= 149 ASDU:=1 COT:=1 UNIT：= A 本体油温异常 INF:= 151 ASDU:=1 COT:=1 UNIT：= A 本体油温（高）保护信号 INF:= 152 ASDU:=1 COT:=1 UNIT：= A 绕组过温 INF:= 153 ASDU:=1 COT:=1 UNIT：= A 绕组温度过高保护信号 INF:= 154 ASDU:=1 COT:=1 UNIT：= A 压力释放信号 INF:= 158 ASDU:=1 COT:=1 UNIT：= A 压力释放预告信号 INF:= 158 ASDU:=1 COT:=1 UNIT：= A 油位异常 INF:= 159 ASDU:=1 COT:=1 UNIT：= A 油位过低信号* INF:= 159 ASDU:=1 COT:=1 UNIT：= A 强油通风信号 INF:= 156 ASDU:=1 COT:=1 UNIT：= A 差流越限信号 INF:= 161 ASDU:=1 COT:=1 UNIT：= A 冷却器断相闭锁信号* INF:= 162 ASDU:=1 COT:=1 U NIT：= A 冷却器投入信号* INF:= 163 ASDU:=1 COT:=1 U NIT：= A 冷却器全停动作 INF:= 164 ASDU:=1 COT:=1 UNIT：= A 风泠消失 INF:= 164 ASDU:=1 COT:=1 UNIT：= A 泠却电压全停 INF:= 165 ASDU:=1 COT:=1 UNIT：= A 油位过高信号* INF:= 166 ASDU:=1 COT:=1 U NIT：= A调压油位异常信号 INF:=167 ASDU:=1 COT:=1 UNIT：= A调压开关压力释放动作 INF:= 168 ASDU:=1 COT:=1 UNIT：= A调压油温异常 INF:= 88 ASDU:=1 COT:=1 UNIT：= A过负荷信号 INF:= 182 ASDU:=1 COT:=1 UNIT：= B,C,D,E,H, I,J,K,L,M冷却器故障信号 INF:= 184 ASDU:=1 COT:=1 UNIT：= A冷却异常告警信号 INF:= 184 ASDU:=1 COT:=1 UNIT：= A本体异常 INF:= 89 ASDU:=1 COT:=1 UNIT：= A储油柜油位保护 INF:= 90 ASDU:=1 COT:=1 UNIT：= A储油柜油温保护 INF:= 91 ASDU:=1 COT:=1 UNIT：= A+5V电源出错 INF:= 191 ASDU:=1 COT:=1 UNIT：= ARAM出错 INF:= 193 ASDU:=1 COT:=1 UNIT：= AEPROM出错 INF:= 195 ASDU:=1 COT:=1 UNIT：= AAD时序出错 INF:= 197 ASDU:=1 COT:=1 UNIT：= A继电器回路出错 INF:= 201 ASDU:=1 COT:=1 UNIT：= APT断线信号 INF:= 38 ASDU:=1 COT:=1 UNIT：= B,C,D,E,H,I,J,K,L,MCT断线信号 INF:= 206 ASDU:=1 COT:=1 UNIT：= A已登记的CPU不够 INF:= 211 ASDU:=1 COT:=1 UNIT：= F定值自检出错 INF:= 222 ASDU:=1 COT:=1 UNIT：= A定值区变化 INF:= 224 ASDU:=1 COT:=1 UNIT：= A比率差动保护硬压板投退INF:=40 ASDU:=1 COT:= 1 UNIT：= A零序差动硬压板投退INF:= 62 ASDU:=1 COT:=1 UNIT：= A复合电压过流保护硬压板投退 INF:=43 ASDU:=1 COT:= 1 UNIT：= B,C,D,H,I,J,K,L,M 非全相开入（断路器位置） INF:= 39 ASDU:=1 COT:=1 UNIT：= B,C,H,I,K,L启动失灵开入（断路器位置） INF:=31 ASDU:=1 COT:=1 UNIT：= B,C,H,I,K,L限时速断保护硬压板投退 INF:=42 ASDU:=1 COT:= 1 UNIT：= D,J,M零序联跳保护硬压板投退 INF:=44 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L 复合电压保护硬压板投退 INF:=45 ASDU:=1 COT:= 1 UNIT：= A间隙零序保护硬压板投退 INF:=53 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L启动失灵保护硬压板投退 INF:=54 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L非全相运行保护硬压板投退 INF:=55 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L过负荷启动风扇硬压板投退 INF:=56 ASDU:=1 COT:= 1 UNIT：= A过负荷闭锁有载调压硬压板投退 INF:=57 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L零序电流保护硬压板投退 INF:=60 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L过激磁保护硬压板投退 INF:= 186 ASDU:=1 COT:=1 UNIT：= A阻抗保护硬压板投退 INF:= 187 ASDU:=1 COT:=1 UNIT：= B,C,H,I,K,L（A分支）电压硬压板投退 INF:=188 ASDU:=1 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M （B分支）电压硬压板投退 INF:=189 ASDU:=1 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 充电保护硬压板投退 INF:=58 ASDU:=1 COT:= 1 UNIT：= B,C,D,I,J,K,L,M 过电流（过负荷）保护硬压板投退 INF:= 41 ASDU:=1 COT:= 1 UNIT：= B,C,D,I,J,K,L,M比率差动保护投退 INF:=94 ASDU:=1 COT:= 1（UNIT 同遥控）零序差动保护投退 INF:=95 ASDU:=1 COT:= 1差动速断保护投退 INF:=96 ASDU:=1 COT:= 1电流速断保护投退 INF:=97 ASDU:=1 COT:= 1增量差动保护投退 INF:=98 ASDU:=1 COT:= 1过激磁保护投退 INF:=99 ASDU:=1 COT:= 1限时速断（T1）保护投退 INF:=100 ASDU:=1 COT:= 1限时速断T2保护投退 INF:=101 ASDU:=1 COT:= 1限时速断T3保护投退 INF:=102 ASDU:=1 COT:= 1中性点零序电流（T1）保护投退 INF:=103 ASDU:=1 COT:= 1 中性点零序电流T2保护投退 INF:=104 ASDU:=1 COT:= 1中性点零序电流T3保护投退 INF:=105 ASDU:=1 COT:= 1 中性点零序电流T4保护投退 INF:=106 ASDU:=1 COT:= 1 复合电压过流（T1）保护投退 INF:=107 ASDU:=1 COT:= 1复合电压过流T2保护投退 INF:=109 ASDU:=1 COT:= 1复合电压过流T3保护投退 INF:=110 ASDU:=1 COT:= 1复合电压方向过流(1段)（T1）投退 INF:=111 ASDU:=1 COT:= 1复合电压方向过流(1段)T2投退 INF:=112 ASDU:=1 COT:= 1复合电压方向过流(1段)T3投退 INF:=145 ASDU:=1 COT:= 1复合电压方向过流2段（T1）投退 INF:=108 ASDU:=1 COT:= 1复合电压方向过流2段T2投退 INF:=109 ASDU:=1 COT:= 1复合电压方向过流2段T3投退 INF:=110 ASDU:=1 COT:= 1复合电压保护投退 INF:=113 ASDU:=1 COT:= 1自产零序电流（T1）保护投退 INF:=114 ASDU:=1 COT:= 1自产零序电流T2保护投退 INF:=115 ASDU:=1 COT:= 1自产零序电流T3保护投退 INF:=116 ASDU:=1 COT:= 1自产零序电流T4保护投退 INF:=117 ASDU:=1 COT:= 1零序电压保护投退 INF:=118 ASDU:=1 COT:= 1零序方向过流保护（1段）（T1）投退 INF:=119 ASDU:=1 COT:= 1零序方向过流（1段）T2保护投退 INF:=120 ASDU:=1 COT:= 1零序方向过流(1段)T3保护投退 INF:=77 ASDU:=1 COT:= 1零序方向过流2段（T1）保护投退 INF:=121 ASDU:=1 COT:= 1零序方向过流2段T2保护投退 INF:=122 ASDU:=1 COT:= 1零序方向过流2段T3保护投退 INF:=78 ASDU:=1 COT:= 1零序方向过流.3段.保护投退 INF:=122 ASDU:=1 COT:= 1间隙零序（T1）保护投退 INF:=123 ASDU:=1 COT:= 1间隙零序T2保护投退 INF:=79 ASDU:=1 COT:= 1间隙电流闭锁电压保护投退 INF:=124 ASDU:=1 COT:= 1零压闭锁零流保护投退 INF:=125 ASDU:=1 COT:= 1零序联跳保护投退 INF:=126 ASDU:=1 COT:= 1零序电压联跳保护投退 INF:=127 ASDU:=1 COT:= 1零序电流联跳保护投退 INF:=128 ASDU:=1 COT:= 1非全相运行保护投退 INF:=129 ASDU:=1 COT:= 1断路器失灵保护投退 INF:=130 ASDU:=1 COT:= 1启动失灵保护投退 INF:= 169 ASDU:=1 COT:= 1启动失灵保护2段投退 INF:= 146 ASDU:=1 COT:= 1低频保护投退 INF:=170 ASDU:=1 COT:= 1（方向）阻抗保护(1段) (T1)投退 INF:= 171 ASDU:=1 COT:=1（方向）阻抗保护(1段)T2投退 INF:= 172 ASDU:=1 COT:=1（方向）阻抗保护(1段)T3投退 INF:= 173 ASDU:=1 COT:=1（方向）阻抗保护(1段)T4投退 INF:= 174 ASDU:=1 COT:=1（方向）阻抗保护(1段)T5投退 INF:= 80 ASDU:=1 COT:=1（方向）阻抗保护2段 (T1)投退 INF:= 81 ASDU:=1 COT:=1（方向）阻抗保护2段T2投退 INF:= 82 ASDU:=1 COT:=1（方向）阻抗保护2段T3投退 INF:= 83 ASDU:=1 COT:=1（方向）阻抗保护2段T4投退 INF:= 84 ASDU:=1 COT:=1（方向）阻抗保护2段T5投退 INF:= 85 ASDU:=1 COT:=1接地阻抗(T1)投退 INF:= 61 ASDU:=1 COT:=1接地阻抗T2投退 INF:= 63 ASDU:=1 COT:=1接地阻抗T3投退 INF:= 64 ASDU:=1 COT:=1过负荷投退 INF:=175 ASDU:=1 COT:= 1过电流（过负荷）保护投退 INF:= 144 ASDU:=1 COT:= 1过激磁告警投退 INF:=176 ASDU:=1 COT:= 1差流越限投退 INF:=177 ASDU:=1 COT:= 1PT断线投退 INF:=178 ASDU:=1 COT:= 1CT断线投退 INF:=179 ASDU:=1 COT:= 1过负荷启动风扇投退 INF:=180 ASDU:=1 COT:= 1过负荷启动风扇2段投退 INF:= 147 ASDU:=1 COT:= 1过负荷闭锁有载调压投退 INF:=181 ASDU:=1 COT:= 1充电保护投退 INF:= 143 ASDU:=1 COT:= 14．被保护设备事故信号信息比率差动保护INF:=62 ASDU:=2 COT:=1 UNIT：= A零序差动保护INF:=105 ASDU:=2 COT:=1 UNIT：= A差动速断保护INF:=61 ASDU:=2 COT:=1 UNIT：= A备用INF:=90 ASDU:=2 COT:=1增量差动保护INF:=63 ASDU:=2 COT:=1 UNIT：= A过激磁保护INF:=118 ASDU:=2 COT:=1 UNIT：= A限时速断（T1）保护INF:=94 ASDU:=2 COT:=1 UNIT：= D,J,M限时速断T2保护INF:=95 ASDU:=2 COT:=1 UNIT：= D,J,M限时速断T3保护INF:=96 ASDU:=2 COT:=1 UNIT：= D,J,M中性点零序电流（T1）保护INF:=78 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L,K,L 中性点零序电流T2保护INF:=79 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L,K,L 中性点零序电流T3保护INF:=80 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L,K,L 中性点零序电流T4保护INF:=81 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L,K,L 复合电压过流（T1）保护INF:=150 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M复合电压过流T2保护保护INF:= 152 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压过流T3保护保护INF:= 153 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流(1段)（T1）保护 INF:= 154 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流(1段)T2保护INF:= 155 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流(1段)T3保护INF:=145 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流2段（T1）保护INF:=151 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流2段T2保护 INF:= 152 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流2段T3保护 INF:= 153 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压保护INF:= 156 ASDU:=2 COT:=1 UNIT：= A自产零序电流（T1）保护INF:=54 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L自产零序电流T2保护INF:=55 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L自产零序电流T3保护INF:=56 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L自产零序电流T4保护INF:=57 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序电压保护 INF:=186 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 零序方向过流（1段）（T1）保护 INF:=182 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流（1段）T2保护 INF:=183 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流(1段)T3保护 INF:= 141 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流2段（T1）保护 INF:=184 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流2段T2保护 INF:=185 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流2段T3保护 INF:= 144 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流3段保护 INF:=185 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L间隙零序（T1）保护 INF:=111 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L间隙零序T2保护 INF:= 112 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L间隙电流闭锁电压保护 INF:=108 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零压闭锁零流保护 INF:= 143 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序联跳保护 INF:= 131 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序电压联跳保护 INF:= 132 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序电流联跳保护 INF:= 133 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L非全相运行保护 INF:=115 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L断路器失灵保护 INF:=127 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L启动失灵保护 INF:=128 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L启动失灵保护2段 INF:= 129 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L低频保护 INF:= 119 ASDU:=2 COT:=1 UNIT：= A（方向）阻抗保护(1段) (T1) INF:= 161 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护(1段)T2 INF:= 162 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护(1段)T3 INF:= 163 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护(1段)T4 INF:= 164 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护(1段)T5 INF:= 165 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护2段 (T1) INF:= 166 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护2段T2 INF:= 167 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护2段T3 INF:= 168 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护2段T4 INF:= 169 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护2段T5 INF:= 170 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L过负荷启动风扇 INF:= 187 ASDU:=2 COT:=1 UNIT：= A过负荷启动风扇2段 INF:= 189 ASDU:=2 COT:=1 UNIT：= A过负荷闭锁有载调压信号 INF:= 157 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L接地阻抗(T1) INF:= 171 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L接地阻抗T2 INF:= 172 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L接地阻抗T3 INF:= 173 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L充电保护 INF:= 158 ASDU:=2 COT:=1 UNIT：= B,C,D,I,J,K,L,M过电流（过负荷）保护 INF:= 100 ASDU:=2 COT:=1 UNIT：= B,C,D,I,J,K,L,M5．定值信息。

WMH-801A新六统一智能变电站220kV母线保护技术说明书

2014.02 第一次印刷
WMH-801A 新六统一智能变电站微机母线保护技术说明书
前言
1. 应用说明 WMH-801 系列是全面支持新一代智能变电站的继电保护装置。满足国网公司
《Q/GDW441—2010 智能变电站继电保护技术规范》以及南方电网《Q/CSG11006－2009 数字化变电站技术规范》等标准的技术规范要求。所有保护装置按照《Q/GDW396—2010 IEC61850 工程继电保护应用模型》规范进行保护逻辑建模。保护装置在满足“可靠性、选择性、灵敏性、速动性”的基础上，利用电子式互感器的特性进行了一些新原理、新特性的保护性能提升工作。 2. 产品系列特点 2.1 逻辑开发可视化
WMH-801A 新六统一智能变电站微机母线保护技术说明书 2.3 全生命周期的状态监测
WMH-801 系列保护装置具有全面的软硬件自检及防护功能，在保护装置的运行中周期性进行 CPU 插件上各元器件的自检工作，实时监视电源插件的工作状态，及时将各种自检信息上送监控系统。
2.4 可靠的抗干扰措施
限于目前电子式互感器的技术发展和应用水平，针对应用中多次出现的各种异常可导致保护误动的模拟量数据干扰，保护装置通过时域识别和频域分析相结合的方法能够有效的避免采集回路不正常工作产生的异常数据对保护的干扰。
2.5 人性化的人机界面
XJ-GUI 和现场调试向导的成功应用，降低了现场维护和运行人员的工作强度，使运行维护工作变得轻松。
WMH-801A 新六统一智能变电站母线保护
技术及使用说明书
许继电气股份有限公司
XJ ELECTRIC CO.，LTD.
许继电气股份有限公司版权所有（Ver 1.00）本版本说明书适用于 WMH-801 系列 Ver1.00 版本及以上程序。许继电气股份有限公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。

WBH-801A微机变压器保护装置-技术说明书(1000kV版本)

2012.08第一次印刷目录1概述 (4)1.1应用范围 (4)1.2产品特点 (4)1.3主变压器保护配置 (6)1.4调压变和补偿变保护配置 (8)2技术参数 (5)2.1额定电气参数 (5)2.2主要技术指标 (6)2.3机械及环境参数 (8)2.4通信接口 (9)3产品原理介绍 (10)3.1差动保护 (10)3.2过激磁保护 (17)3.3相间阻抗保护 (19)3.4接地阻抗保护 (22)3.5复压（方向）过流保护 (25)3.6零序（方向）过流保护 (29)3.7反时限零序过流保护 (32)3.8失灵跳闸保护 (33)3.9过负荷保护 (34)3.10零序过压告警 (34)3.11PT异常判别 (34)3.12后备CT异常判别 (35)4装置硬件介绍及典型接线 (35)4.1装置整体介绍 (35)4.2装置背视示意图 (37)4.3结构与安装 (38)4.4WBH-801A/B6/R10主变压器保护装置端子图 (39)4.5WBH-801A/B6/R11（R12）调压变和补偿变保护装置端子图 (47)5WBH-801A/B6/R10主变压器保护定值清单 (43)5.1设备参数定值 (43)5.2差动保护定值 (44)5.3差动保护控制字 (45)5.4高压侧后备保护定值 (45)5.5高压侧后备保护控制字 (47)5.6中压侧后备保护定值 (49)5.7中压侧后备保护控制字 (50)5.8低压1分支后备保护定值 (52)5.9低压1分支后备保护控制字 (53)5.10低压2分支后备保护定值 (53)5.11低压2分支后备保护控制字 (54)5.12低压绕组后备保护定值 (55)5.13低压绕组后备保护控制字 (55)5.14公共绕组后备保护定值 (56)5.15公共绕组后备保护控制 (56)5.16保护软压板 (56)5.17保护跳闸矩阵 (57)6WBH-801A/B6/R11调压变和补偿变保护定值清单 (58)6.1设备参数定值 (58)6.2调压变差动保护定值 (59)6.3调压变差动保护控制字 (59)6.4补偿变差动保护定值 (60)6.5补偿变差动保护控制字 (60)6.6保护软压板 (61)6.7保护跳闸矩阵 (61)7WBH-801A/B6/R12调压变和补偿变保护定值清单 (61)7.1设备参数定值 (61)7.2调压变差动保护定值 (62)7.3调压变差动保护控制字 (63)7.4补偿变差动保护定值 (63)7.5补偿变差动保护控制字 (64)7.6保护软压板 (64)7.7保护跳闸矩阵 (64)8附录一保护装置整定计算 (51)8.1差动保护整定计算 (51)8.2复合电压方向过流保护整定计算 (52)8.3零序方向过流保护整定计算 (53)8.4相间低阻抗保护整定计算 (54)9附录二：比率差动保护各侧电流相位差的补偿 (56)1 概述1.1 应用范围WBH-800A系列微机变压器保护装置适用于1000kV及其以下各种电压等级的变压器。

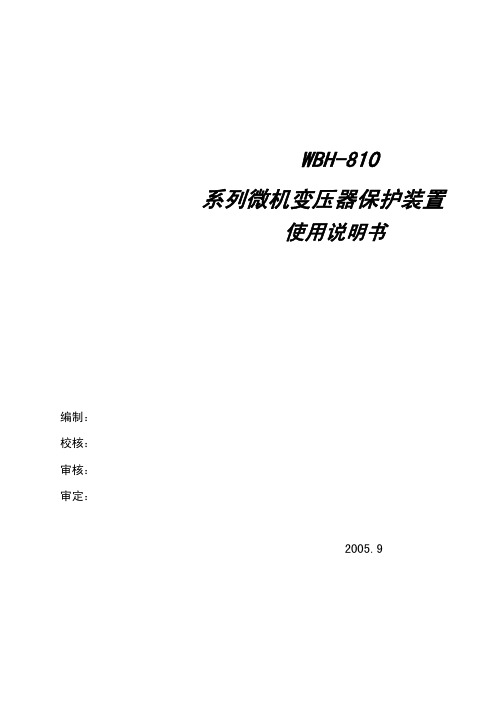

WBH-810系列变压器保护装置使用说明书

1
WBH-810 系列微机变压器保护装置使用说明书
1 装置简介
WBH-810 系列微机变压器保护装置主要有 WBH-812、WBH-813、WBH-814 保护装置，适用于 110kV 电压等级的变压器。WBH-812 装置完成变压器的主保护；WBH-813 装置完成变压器一侧的后备保护和测控功能；WBH-814 装置完成变压器非电量保护，需要延时的非电量不需要外加延时继电器，由 CPU 延时出口。
2.1 面板布置图 ...................................................................................................................................... 2-1 2.2 主菜单 .............................................................................................................................................. 2-1 2.3 命令菜单使用说明........................................................................................................................... 2-2 3 装置调试大纲............................................................................................................................................ 3-1 3.1 现场开箱检查................................................................................................................................... 3-1 3.2 试验注意事项................................................................................................................................... 3-1 3.3 试验前的准备................................................................................................................................... 3-1 3.4 交流回路校验................................................................................................................................... 3-1 3.5 开入触点检查................................................................................................................................... 3-2 3.6 出口回路检查................................................................................................................................... 3-4 3.7 WBH-812 保护功能试验 ................................................................................................................. 3-5 3.8 WBH-813 保护功能试验 ............................................................................................................... 3-13 3.9 WBH-814 保护功能试验 ............................................................................................................... 3-21 4 产品运行维护............................................................................................................................................ 4-1 4.1 装置的投运 ...................................................................................................................................... 4-1 4.2 装置的运行 ...................................................................................................................................... 4-2 4.3 其它注意事项................................................................................................................................... 4-2 4.4 检修基本要求（建议）................................................................................................................... 4-2 4.5 保护动作后处理............................................................................................................................... 4-3 4.6 装置异常及紧急处理....................................................................................................................... 4-4 5 附录一平衡系数的计算 .......................................................................................................................... 5-1 6 附录二专用调试工具 PRATE-800 的使用............................................................................................ 6-1 6.1 通讯设置 .......................................................................................................................................... 6-1 6.2 PRATE-800 功能使用 ........................................................................................................................ 6-2 7 附录三打印设置方法 .............................................................................................................................. 7-1 7.1 就地打印方式................................................................................................................................... 7-1 7.2 网络打印方式................................................................................................................................... 7-1 7.3 NGX-801 打印共享器使用说明...................................................................................................... 7-2

WBH-801A

2 技术参数..........................................................................................................................2-1
2.1 机械及环境参数 ...................................................................................................2-1 2.2 额定电气参数 .......................................................................................................2-1 2.3 主要技术指标 .......................................................................................................2-2
差动保护 ...............................................................................................................3-1 过励磁保护 ...........................................................................................................3-6 相间阻抗保护 .......................................................................................................3-7 接地阻抗保护 .......................................................................................................3-9 复合电压判别 .....................................................................................................3-10 复合电压 (方向)过流保护 ................................................................................. 3-11 零序（方向）过流保护 .....................................................................................3-14 零序电压闭锁零序电流保护 .............................................................................3-17 反时限零序过流保护 .........................................................................................3-18 间隙零序保护 .....................................................................................................3-19 零序联跳保护 .....................................................................................................3-21 零序过压告警保护 .............................................................................................3-22 非全相保护 .........................................................................................................3-22 失灵启动保护 .....................................................................................................3-22 限时速断保护 .....................................................................................................3-23 母线充电保护 .....................................................................................................3-23 过负荷（有载调压闭锁、通风启动）保护 .....................................................3-24 TV 异常判别 .......................................................................................................3-24

WBH-801AP使用说明书

WBH-801A/P 微机变压器保护装置
使用说明书
编制：校核：审核：审定：
2006.10
WBH-801A/P 微机变压器保护装置使用说明书
目录
1 装置简介..............................................................................................................................................1-1
信号灯名称颜色
含义
点亮条件
保护 CPU 启动 CPU 启动信号跳闸装置故障
绿监视保护 CPU 的运行情况绿监视启动 CPU 的运行情况黄监视启动 CPU 的启动情况红指示告警保护的动作情况红指示跳闸保护的动作情况红指示装置有异常情况发生
2.2 液晶显示说明
正常运行时点亮正常运行时点亮启动 CPU 启动时点亮任一告警保护动作时点亮任一跳闸保护动作时点亮
1-1
2 装置使用说明
2.1 面板布置
R WBH-801A 微机变压器保护装置
WBH-801A变压器保护
2006- 10-09 09:10: 36
f = 50.0Hz
Ida=0.00A Idb=00. 0A Idc=0.00A
00.0V 00.0V 00.0V
00.0V 00.0V 00.0V
0.00A 0.00A 0.00A
1
WBH-801A/P 微机变压器保护装置使用说明书
1 装置简介
WBH-801A/P 微机变压器保护装置由交流变换插件，采保插件，CPU 插件，扩展插件，出口插件，开入插件，信号插件，网关插件，通讯管理插件及稳压电源插件等构成。WBH-801A/P 保护装置集成了一台变压器的全部电气量保护，可与非电量类保护装置配合，满足各种电压等级、不同接线方式变压器的双主双后配置及非电量类保护完全独立的配置要求。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2.3 保护性能特点
WBH-801A/P 微机变压器保护装置技术说明书
自适应变特性的综合差动保护
本装置主保护根据不同的故障类型配置了不同原理的差动保护，除配置有传统的稳
态比率差动保护外，还配置灵敏的增量差动，形成了不同原理差动保护间的适应变特性技术，既有反映严重故障的快速动作区、
事故分析透明化通过分层、模块化、元件化的设计，装置内部实现了元件级、模块级、总线级三级监视点，可以监视装置内部任一个点的数据，发生事故后通过透明化事故分析工具，可以对故障进行快速准确的定位。
总线监视:组件级
数数保状跳标出据据护态闸志口准总逻总逻总逻备线辑线辑线辑
I res
虚拟正弦波技术识别空投故障变压器（专利号：200510017601.1）
空投匝间故障变压器的动作时间是衡量变压器差动保护的一个重要指标。正确识别
励磁涌流与故障是解决空投匝间故障差动保护动作时间长的唯一途径。传统做法是利用
电流过零点的信息，通过间断角或二次谐波判别涌流，从而来闭锁差动保护，本装置是
通过电流过零点附近信息是否具备故障特征来决定是否快速开放差动保护，应用该原理
后，差动保护在保证正常变压器不误动的前提下，大大提高了空投匝间故障时差动保护
的动作速度。
虚拟制动量的识别 TA 饱和专利技术（专利号：200510017606.7）由于变压器各侧的电压等级不同导致各侧的 TA 的型号和特性也不一致，TA 饱和问题是 P 级电流互感器能够应用于差动的关键问题。采用该专利技术后，发生外部故障，电流波形正常时间≧2.5ms 时，差动保护可靠不误动，抗 TA 饱和能力处于国内领先水平。
1 概述..................................................................................................................................1-1
1.1 应用范围 ...............................................................................................................1-1 1.2 产品特点 ...............................................................................................................1-1 1.3 保护配置 ...............................................................................................................1-2
3 产品原理介绍..................................................................................................................3-1
3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 3.10 3.11 3.12 3.13 3.14 3.15 3.16 3.17 3.18
差动保护 ...............................................................................................................3-1 过励磁保护 ...........................................................................................................3-6 相间阻抗保护 .......................................................................................................3-7 接地阻抗保护 .......................................................................................................3-9 复合电压判别 .....................................................................................................3-10 复合电压 (方向)过流保护 ................................................................................. 3-11 零序（方向）过流保护 .....................................................................................3-14 零序电压闭锁零序电流保护 .............................................................................3-17 反时限零序过流保护 .........................................................................................3-18 间隙零序保护 .....................................................................................................3-19 零序联跳保护 .....................................................................................................3-21 零序过压告警 .....................................................................................................3-22 非全相保护 .........................................................................................................3-22 失灵启动保护 .....................................................................................................3-22 限时速断保护 .....................................................................................................3-23 母线充电保护 .....................................................................................................3-23 过负荷（有载调压闭锁、通风启动）保护 .....................................................3-24 TV 异常判别 .......................................................................................................3-24
写入读取
录波
故障波形回放：
WBH-801A/P 微机变压器保护装置技术说明书
工程应用柔性化采用功能自描述和数据自描述技术，实现了内容可以通过描述文件以不同的形式重组，功能可以通过配置文件形式重构，解决了不同用户差异化需求和软件版本集中管理的矛盾。
2.2 人机界面人性化
XJGUI 和现场调试向导的成功应用，降低了现场维护和运行人员的工作强度，使运行维护工作变得轻松。
2 技术参数..........................................................................................................................2-1
2.1 额定电气参数 .......................................................................................................2-1 2.2 主要技术指标 .......................................................................................................2-1 2.3 机械及环境参数 ...................................................................................................2-3 2.4 通信接口 ...............................................................................................................2-4
WBH-801A/P 微机变压器保护装置技术说明书
目录
1 应用范围............................................................................................................................. 2 2、产品特点 .......................................................................................................................... 2 2.1 装置系统平台.................................................................................................................. 2 2.2 人机界面人性化 .............................................................................................................. 3 2.3 保护性能特点 .................................................................................................................. 4 3、专利技术 .......................................................................................................................... 5
