海湾消防主机操作说明海湾消防主机操作说明1. 产品介绍海湾消防主机是一款高性能、多功能的消防控制系统，广泛应用于各类建筑物、场所的消防设备的监控和控制。

本文将详细介绍海湾消防主机的各项功能和操作方法，以帮助用户正确使用和管理消防系统。

2. 系统组成海湾消防主机由以下组件组成：2.1. 主机控制器：负责整个系统的控制和管理。

2.2. 传感器与探测器：负责检测烟雾、温度等火灾预警参数。

2.3. 报警设备：包括声光报警器、联动控制器等。

2.4. 灭火装置：包括自动喷水灭火系统、气体灭火系统等。

2.5. 通信模块：负责与外部消防监控中心进行联动和通信。

3. 系统安装3.1. 安装位置选择：应选择离易燃物品较远、易于检修的位置进行安装。

3.2. 安装步骤：按照安装指南逐步进行系统的安装和连接。

3.3. 接地和电源：确保系统有良好的接地和稳定的电源供应。

4. 系统设置4.1. 系统初始化：首次使用前需要进行系统初始化设置。

4.2. 传感器配置：根据建筑物的结构和使用需求，进行传感器的设置和配置。

4.3. 报警设备设置：设置声光报警器等报警设备的参数和功能。

4.4. 灭火装置设置：设置自动喷水灭火系统、气体灭火系统等的参数和控制方式。

5. 系统操作5.1. 启动与停止：按照指示进行系统的启动和停止操作。

5.2. 火灾报警处理：当系统报警时，应按照相应的处理流程进行处理。

5.3. 灭火装置控制：在发生火灾时，按照需要控制相应的灭火装置进行灭火。

5.4. 系统状态监测：定期监测系统状态，确保系统正常工作。

5.5. 历史记录查询：可以查询系统的历史报警记录、操作记录等。

6. 系统维护6.1. 定期检测和保养：按照维护手册规定进行定期的检测和保养。

6.2. 故障排除：当系统出现故障时，根据故障指南进行排除。

6.3. 在线升级：根据升级指南进行系统软件的在线升级。

7. 附件本文档附带以下附件：7.1. 安装指南：详细介绍了系统的安装步骤和注意事项。

海湾消防报警主机操作说明一、火警的一般处理方法1、当发生火警时，按下“消音”键后应马上派人到现场确认是否有火灾发生。

2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。

当现场确认发生火灾时，消防主机应操作键盘处按下“启动方式”键、屏幕出现“密码“时再按“确认”键，然后屏幕会看到；设置启动方式手动方式允许自动方式不允许提示方式无按↓选择“自动方式”位置，按“确认”键，屏幕显示“自动方式允许”操作完成3、若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，请联系售后服务人员解决。

二、故障的一般处理方法故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。

故障发生时，可按“消音”键终止故障警报声。

若故障无法自行恢复或者复位故障仍然存在则通知维护单位进行维修。

四、设备的屏蔽与取消屏蔽当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。

1、设备屏蔽按下“屏蔽”键（若控制器处于锁键状态，需输入用户密码解锁，该主机没有密码，直接按确认键即可）。

假设需要屏蔽的设备为用户编码为010125的点型感烟探测器，其屏蔽操作应按照如下步骤进行：输入欲屏蔽设备的用户编码“010125”；按“TAB”键，设备类型处为高亮条；参照“设备类型表”，输入其设备类型“03”（03代表点型感烟，02代表点型感温，11代表手动按钮，13代表讯响器）；按“确认”键存储，如该设备未曾被屏蔽，屏幕的屏蔽信息中将增加该设备，否则在显示屏上提示输入错误。

2、取消屏蔽按下“取消屏蔽”操作同屏蔽一样。

五、复位功能当火警或故障等处理完毕后，对控制器进行复位操作，操作方法为按下“复位”键，输入用户密码（该主机没有密码，直接按确认键即可）并确认。

海湾消防报警主机使用说明1. 简介海湾消防报警主机是一款用于火灾报警的专用设备，主要用于监测火灾风险、发出警报信号并通知相关部门进行紧急处理。

本文档将详细介绍海湾消防报警主机的使用方法及相关注意事项。

2. 主机安装与连接在使用海湾消防报警主机之前，首先需要进行主机的安装与连接。

2.1 安装位置选择海湾消防报警主机应安装在易燃易爆物品存放区域的中央位置，以便能够及时发现火灾风险并采取相应措施。

同时，还需确保主机与其他消防设备（如烟感、温感等）之间的距离不超过规定范围。

2.2 电源与网络连接将主机的电源线连接到可靠的电源插座，并确保电源线的安全可靠。

同时，还需将主机与网络连接，建议使用有线网线连接以确保稳定的数据传输。

3. 主机启动与设置安装并连接好主机后，下面将介绍主机的启动与基本设置。

3.1 主机启动按下主机的电源开关按钮，等待主机启动完成，系统将自动进行初始化工作。

3.2 主机设置在主机启动完成后，通过连接上的显示屏进行主机设置。

按照屏幕上的提示，依次进行下述操作：3.2.1 语言设置选择适合的语言，系统将会以您选择的语言进行后续操作和显示。

3.2.2 日期和时间设置根据实际需求，设置主机的日期和时间，并确保其准确无误。

3.2.3 报警区域设置根据实际情况，设置主机的报警区域。

可以根据需要设置多个报警区域，以达到对不同区域进行火灾监测和报警的目的。

3.2.4 报警方式设置设置主机的报警方式，可以选择声光报警、短信通知等方式。

根据实际需求进行选择，并确保相应设备的正常连接。

3.3 系统监测完成主机的基本设置后，建议进行一次系统监测，确保主机与相关设备的正常连接，并对相关设备进行测试以验证其可用性。

4. 主机操作与维护主机启动并完成基本设置后，下面将介绍主机的操作与维护。

4.1 火灾监测主机将持续监测报警区域，并在检测到火灾风险时，立即发出警报信号。

用户需密切关注主机显示屏上的警报信息，并及时采取相应措施。

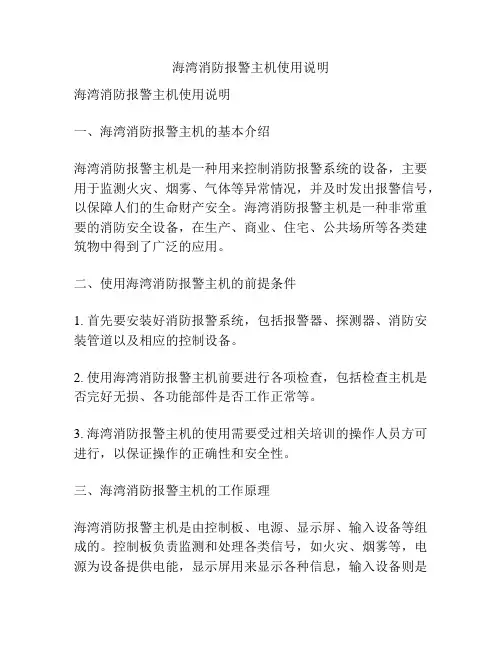

海湾消防报警主机使用说明海湾消防报警主机使用说明一、海湾消防报警主机的基本介绍海湾消防报警主机是一种用来控制消防报警系统的设备，主要用于监测火灾、烟雾、气体等异常情况，并及时发出报警信号，以保障人们的生命财产安全。

海湾消防报警主机是一种非常重要的消防安全设备，在生产、商业、住宅、公共场所等各类建筑物中得到了广泛的应用。

二、使用海湾消防报警主机的前提条件1. 首先要安装好消防报警系统，包括报警器、探测器、消防安装管道以及相应的控制设备。

2. 使用海湾消防报警主机前要进行各项检查，包括检查主机是否完好无损、各功能部件是否工作正常等。

3. 海湾消防报警主机的使用需要受过相关培训的操作人员方可进行，以保证操作的正确性和安全性。

三、海湾消防报警主机的工作原理海湾消防报警主机是由控制板、电源、显示屏、输入设备等组成的。

控制板负责监测和处理各类信号，如火灾、烟雾等，电源为设备提供电能，显示屏用来显示各种信息，输入设备则是用于用户输入操作指令的设备。

海湾消防报警主机的工作可以分为以下几个步骤：1. 监测检测：主机会根据所接收到的信号进行监测和检测，如有火灾、烟雾、气体等异常情况，则会及时发出相应的报警信号。

2. 报警处理：一旦发现异常情况，海湾消防报警主机就会立刻进行报警处理，如触发报警器的报警，同时还会自动调用消防装置的工作。

3. 综合控制：海湾消防报警主机还可以对消防装置的运行进行综合控制，如对喷淋、喷泡控制和火灾自动熄灭等。

四、海湾消防报警主机的使用方法1. 启动主机：将电源接通，按下启动键，待主机启动成功后进入监测状态。

2. 监测设置：对各项监测参数进行设置，如烟感侦测器、点型探测器等。

3. 报警设置：设置各类报警信息，包括声响警报、短信警报、电话报警等。

4. 操作记录：主机会记录各类操作信息，如异常信息、报警信息等，并显示在显示屏上。

5. 维护保养：对主机进行定期维护和保养，包括清理设备内部和检查设备安装情况等。

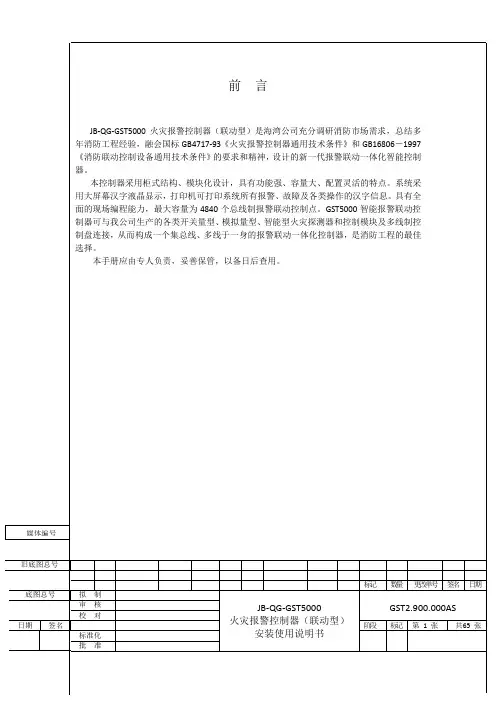

...前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。

系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。

GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。

目录第一部分 .................................................................................................................................................................... 概述 (4)第一章公司简介 (5)第二章JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分 ............................................................................................................................................ 结构.安装.调试 (7)第三章JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (8)3.2.1 按键及面板设置说明 (8)3.2.2 控制器主机内部结构说明 (9)3.364路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 (11)3.3.2 内部结构说明 (11)3.4LD-D02智能电源盘结构说明 (11)3.5LD-KZ08多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2 控制盘背面结构及接线端子说明 (13)3.6控制器主电源盒端子说明 (13)3.7控制器典型配置及内部结构说明 (13)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 (14)3.7.3 控制器对外接线端子说明 (15)第四章安装与调试 (16)4.1开箱检查 (16)4.2机柜的安装条件及方式 (17)4.3开机检查 (17)4.4外部设备检查 (17)4.5接线和设置 (17)4.6调试 (17)第三部分系统应用 (18)第五章一般性用户使用说明 (19)5.1开机、关机与自检 (19)5.2键盘操作前准备 (20)5.2.1 键盘的命令功能和字符功能 (20)5.2.2 数据输入的一般方法 (20)5.2.3 信息查看操作的一般方法 (21)5.3键盘解锁和锁键盘 (21)5.3.1 键盘解锁 (21)5.3.2 锁键 (21)5.4注册信息检查 (22)5.4.1 检查系统配置 (22)5.4.2 检查回路配置 (22)5.4.3 检查设备信息 (23)5.5.1 信息显示 (25)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (27)5.6消音 (27)5.7火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8设备的隔离与取消隔离 (28)5.8.1 设备隔离 (28)5.8.2 取消隔离 (29)5.9总线制被控设备的手动启动与停动操作 (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (29)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (30)5.10总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (30)5.11.3 气体灭火设备的自动联动控制 (31)5.11.4 气体灭火设备的紧急停动控制 (32)5.12清除功能 (32)6.6启动方式设置 (32)6.7气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章LD-KZ08多线制控制盘操作使用说明 (34)7.1多线制控制盘功能设定 (34)7.2操作使用说明 (35)7.3与LD-302B切换模块接线说明 (35)7.4多线制联动控制盘控制应用举例 (36)第八章与CRT显示系统和远程监控网络的连接 (37)8.1与CRT显示系统的连接和相关设置 (37)8.1.1连接 (37)8.1.2 地址设置 (37)8.2与远程监控网络相关设置 (38)第五部分用户须知 (39)第十章故障处理和定期检查 (39)10.1一般性故障处理 (39)10.2定期检查和更换 (40)第十一章注意事项 (43)附录一技术指标 (44)附录二设备类型表 (45)附录三标准汉字码表 (46)附录五调试表格 (52)附录六整机内部接线示意图 (53)JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。

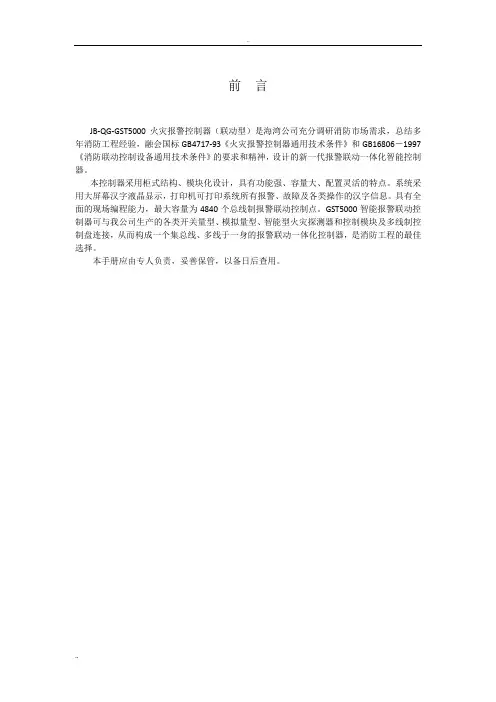

......前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。

系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。

GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。

目录第一部分............................................................................................................................................................................. 概述 (4)第一章公司简介 (5)第二章JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分.......................................................................................................................................................... 结构.安装.调试 (7)第三章JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (9)3.2.1 按键及面板设置说明 (9)3.2.2 控制器主机内部结构说明 (9)3.364路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 (11)3.3.2 内部结构说明 (12)3.4LD-D02智能电源盘结构说明 (12)3.5LD-KZ08多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2 控制盘背面结构及接线端子说明 (13)3.6控制器主电源盒端子说明 (14)3.7控制器典型配置及内部结构说明 (14)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 (14)3.7.3 控制器对外接线端子说明 (15)第四章安装与调试 (16)4.1开箱检查 (16)4.2机柜的安装条件及方式 (17)4.3开机检查 (17)4.4外部设备检查 (17)4.5接线和设置 (17)4.6调试 (17)第三部分系统应用 (18)第五章一般性用户使用说明 (19)5.1开机、关机与自检 (19)5.2键盘操作前准备 (21)5.2.1 键盘的命令功能和字符功能 (21)5.2.2 数据输入的一般方法 (21)5.2.3 信息查看操作的一般方法 (21)5.3键盘解锁和锁键盘 (21)5.3.1 键盘解锁 (21)5.3.2 锁键 (21)5.4注册信息检查 (22)5.4.1 检查系统配置 (22)5.4.2 检查回路配置 (22)5.4.3 检查设备信息 (23)5.5.1 信息显示 (25)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (28)5.6消音 (28)5.7火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8设备的隔离与取消隔离 (28)5.8.1 设备隔离 (28)5.8.2 取消隔离 (29)5.9总线制被控设备的手动启动与停动操作 (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (30)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (30)5.10总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (31)5.11.3 气体灭火设备的自动联动控制 (32)5.11.4 气体灭火设备的紧急停动控制 (32)5.12清除功能 (32)6.6启动方式设置 (33)6.7气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章LD-KZ08多线制控制盘操作使用说明 (34)7.1多线制控制盘功能设定 (34)7.2操作使用说明 (35)7.3与LD-302B切换模块接线说明 (36)7.4多线制联动控制盘控制应用举例 (36)第八章与CRT显示系统和远程监控网络的连接 (37)8.1与CRT显示系统的连接和相关设置 (37)8.1.1连接 (37)8.1.2 地址设置 (37)8.2与远程监控网络相关设置 (38)第五部分用户须知 (39)第十章故障处理和定期检查 (40)10.1一般性故障处理 (40)10.2定期检查和更换 (40)第十一章注意事项 (43)附录一技术指标 (44)附录二设备类型表 (45)附录三标准汉字码表 (46)附录五调试表格 (61)附录六整机内部接线示意图 (62)JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。

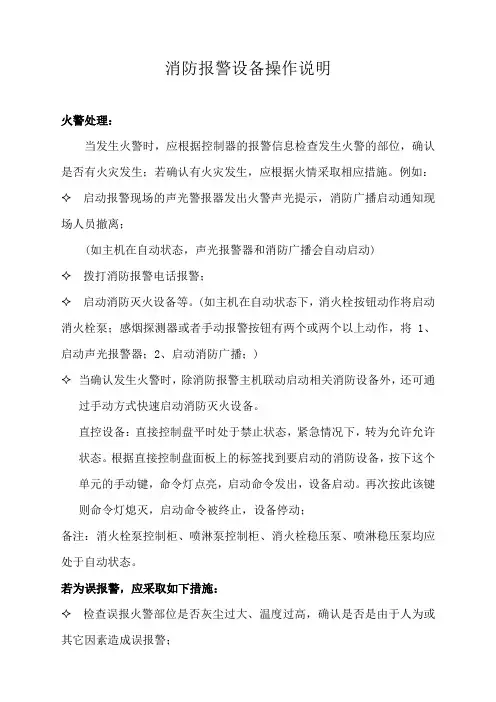

消防报警设备操作说明火警处理：当发生火警时，应根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生；若确认有火灾发生，应根据火情采取相应措施。

例如：✧ 启动报警现场的声光警报器发出火警声光提示，消防广播启动通知现场人员撤离；(如主机在自动状态，声光报警器和消防广播会自动启动)✧ 拨打消防报警电话报警；✧ 启动消防灭火设备等。

(如主机在自动状态下，消火栓按钮动作将启动消火栓泵；感烟探测器或者手动报警按钮有两个或两个以上动作，将1、启动声光报警器；2、启动消防广播；)✧当确认发生火警时，除消防报警主机联动启动相关消防设备外，还可通过手动方式快速启动消防灭火设备。

直控设备：直接控制盘平时处于禁止状态，紧急情况下，转为允许允许状态。

根据直接控制盘面板上的标签找到要启动的消防设备，按下这个单元的手动键，命令灯点亮，启动命令发出，设备启动。

再次按此该键则命令灯熄灭，启动命令被终止，设备停动；备注：消火栓泵控制柜、喷淋泵控制柜、消火栓稳压泵、喷淋稳压泵均应处于自动状态。

若为误报警，应采取如下措施：✧ 检查误报火警部位是否灰尘过大、温度过高，确认是否是由于人为或其它因素造成误报警；✧ 按“复位”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其屏蔽，并尽快通知安装单位或厂家进行维修。

故障与异常处理：当发生故障时，首先应按“消音”键中止警报声(1、产生火警信息：消防车声；2、产生故障信息：救护车声)。

然后应根据控制器的故障信息检查发生故障的部位，确认是否有故障发生；若确认有故障发生，应根据情况采取相应措施：✧ 当感烟探测器或感温探测器、手动报警按钮等消防设备发生故障时，应找消防维保单位进行维修，及时将故障消除；✧ 当报主电故障时，应确认是否发生主电停电，否则检查主电源的接线、熔断器是否发生断路。

主电断电情况下，备电可以连续供电；✧ 当报备电故障时，应检查备用电池的连接器及接线；当备用电池连续工作时间过长，也可能因电压过低而报备电故障；✧ 当发生故障原因不明或无法恢复时，请尽快通知安装单位或厂家进行维修；消防电话：✧呼出：摘下总机上的电话手柄，显示屏显示“输入密码”，输入“11111”后，显示屏显示“已准备好请呼叫”，同时电话手柄的听筒中发出拨号音。

消防主机操作说明1、 即时“火警、故障、屏蔽、反馈、动作”等信息查看操作方法如果现场设备没有火警故障等则屏幕空白。

在当前有该屏蔽、故障等信息情况下，在按“窗口切换”键,可以选择要查看的各种信息。

进入信息查看状态，按“△＝”、“＝▽”键，可对多条信息进行上下翻页查看。

按下“确认”键屏幕显示的最上一条信息变为高亮状态，进入信息条选择状态。

在选择状态，按“△＝”、“＝▽”键逐条改变选择的高亮条。

按下“确认”键，打印该信息或显示有关该信息的更详细的内容；按下“取消”键，退回到上一级操作菜单或系统工作正常界面。

2、火警、故障、屏蔽、反馈、动作等历史信息查看操作方法按下“记录检查”按“1”查询运行记录，所有设备运行记录都在里面。

包括火警、屏蔽、屏蔽、反馈、动作等。

（按“2”查询火警记录，所有火警记录都在里面。

按“3”查询操作记录，所有设备人员操作信息都在里面。

包括屏蔽操作、复位操作等。

3、设备信息检查1、按下“设备检查”键，屏幕显示2、按“1”键，可以查看回路数和其它所需要的信息3、按TAB 键退出。

4、消音在发生火警或故障等警报情况下，控制器的扬声器会发出相应的警报声，按下消音键。

5、设备屏蔽与取消屏蔽按下“屏蔽”键（若控制器处于锁键状态，需输入用户密码解锁）假设需要屏蔽的设备为用户编码为010125的点型感烟探测器，其屏蔽操作应按照如下步骤进行：输入欲屏蔽设备的用户编码“010125”；，按“TAB ”键，设备类型处为高亮条；输入其设备类型“03”；按“确认”键存储，如该设备未曾被屏蔽，屏幕的屏蔽信息中将增加该设备，否则在显示屏上提示输入错误。

6、取消屏蔽操作和屏蔽操作一样7、启动方式设置（确认火警时转为自动，消防主机则自动启动各种设备） 按下“启动方式”键，调出启动方式菜单可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，7、消防广播启动在手动允许的情况下，再按下需要启动的楼层，对应楼层的消防广播就启动，再按下就停止。

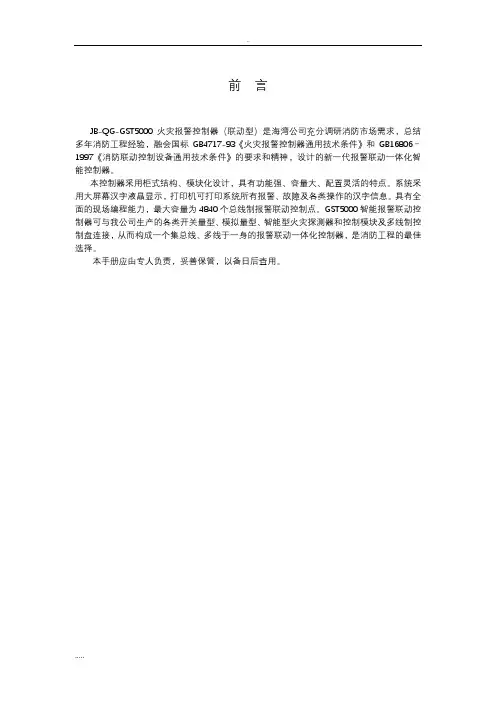

前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。

系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。

GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。

1目录第一部分 ............................................................................... 概述 (4)第一章公司简介 (5)第二章 JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分 .................................................................... 结构.安装.调试 (7)第三章 JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (8)3.2.1 按键及面板设置说明 (8)3.2.2 控制器主机内部结构说明 (9)3.364路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 (11)3.3.2 内部结构说明 (11)3.4LD-D02智能电源盘结构说明 (11)3.5LD-KZ08多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2 控制盘背面结构及接线端子说明 (13)3.6控制器主电源盒端子说明 (13)3.7控制器典型配置及内部结构说明 (13)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 (14)3.7.3 控制器对外接线端子说明 (15)第四章安装与调试 (16)4.1开箱检查 (16)4.2机柜的安装条件及方式 (17)4.3开机检查 (17)4.4外部设备检查 (17)4.5接线和设置 (17)4.6调试 (17)第三部分系统应用 (18)第五章一般性用户使用说明 (19)5.1开机、关机与自检 (19)5.2键盘操作前准备 (20)5.2.1 键盘的命令功能和字符功能 (20)5.2.2 数据输入的一般方法 (20)5.2.3 信息查看操作的一般方法 (21)5.3键盘解锁和锁键盘 (21)5.3.1 键盘解锁 (21)5.3.2 锁键 (21)5.4注册信息检查 (22)5.4.1 检查系统配置 (22)5.4.2 检查回路配置 (22)5.4.3 检查设备信息 (23)5.5信息显示与记录 (25)5.5.1 信息显示 (25)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (27)5.6消音 (27)5.7火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8设备的隔离与取消隔离 (28)5.8.1 设备隔离 (28)5.8.2 取消隔离 (28)5.9总线制被控设备的手动启动与停动操作 (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (29)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (30)5.10总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (30)5.11.3 气体灭火设备的自动联动控制 (31)5.11.4 气体灭火设备的紧急停动控制 (32)5.12清除功能 (32)6.6启动方式设置 (32)6.7气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章 LD-KZ08多线制控制盘操作使用说明 (34)7.1多线制控制盘功能设定 (34)7.2操作使用说明 (35)7.3与LD-302B切换模块接线说明 (35)7.4多线制联动控制盘控制应用举例 (36)第八章与CRT显示系统和远程监控网络的连接 (36)8.1与CRT显示系统的连接和相关设置 (36)8.1.1连接 (36)8.1.2 地址设置 (37)8.2与远程监控网络相关设置 (37)第五部分用户须知 (38)第十章故障处理和定期检查 (39)10.1一般性故障处理 (39)10.2定期检查和更换 (40)第十一章注意事项 (43)附录一技术指标 (44)附录二设备类型表 (45)附录三标准汉字码表 (46)附录四补充汉字码表 (49)附录五调试表格 (51)附录六整机内部接线示意图 (52)JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。

简单操作说明
一、火警处理
当发生火警时，首先应按“消音”键中止报警声。

然后应根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生；
若确认有火灾发生，应根据火情采取相应措施。

（1）可通过消防广播通知人员撤离
（2）拨打消防报警电话报警
（3）可在主机的多线控制区面板上的标签找到要启动的设备，通过手动方式快速启动消防灭火设备（喷淋泵和消防泵），并在多线控制区面板和总线控制区面板打开相应的联动设备（电梯迫降、层号灯、风阀和风机、非消防电源切断）
若为误报警，应采取如下措施：
（1）检查误报警部位是否灰尘过大、温度过高，确认是否是由于人为或其他因素造成误报警；
（2）按“复位”键使控制器恢复正常状态，观察是否还会误报，如果仍然发生误报可将其屏蔽，并通知安装单位进行维修。

二、故障与异常处理
当发生故障时，首先应按“消音”键中止报警
声。

然后应根据控制器的故障信息检查发生故障的部位，确认是否有故障发生，若确认有故障发生，应根据情况采取相应措施：
(1)当报主电故障时，应确认是否发生主电停电，否则检查主电源的接线、熔断器是否发生断路。

(2)当报备电故障时，应检查备用电池的连接及接线，当备用电源连续工作时间超过8小时后，也可能因电压过低而报备电故障
(3)若为现场设备故障，因特殊原因不能及时排除故障，可将其屏蔽，通知安装单位来维修。

键盘解锁：
控制器开机默认为锁键状态，若进行命令功能键操作，液晶屏显示一个要求输入密码的画面，此时按下“确认”键，才可继续操作，同时完成键盘解锁。
